BEDIENUNGSANLEITUNG Jogger max - KINOMAP CARE FITNESS

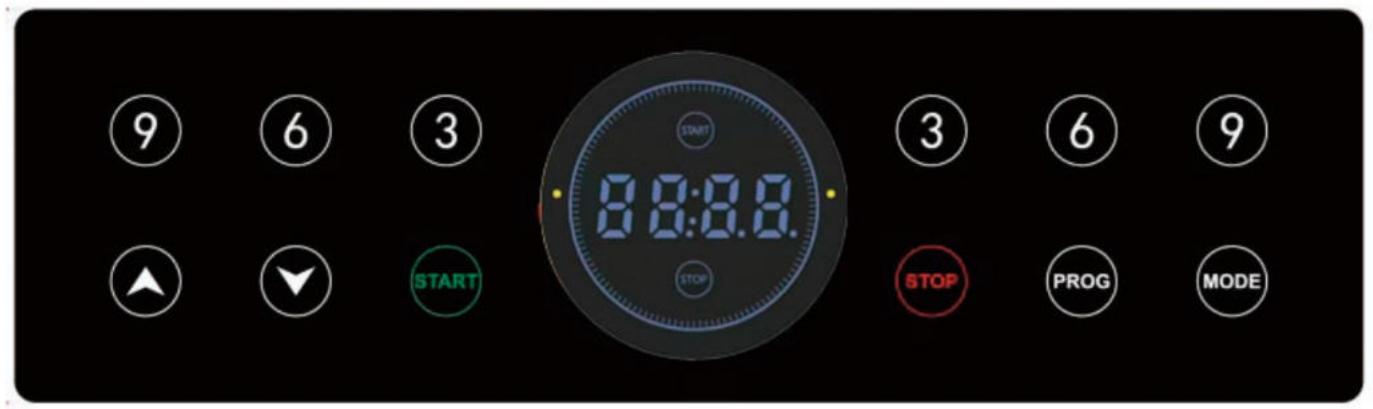

Verwendung des Computers
2. Fensterfunktion
2.1 "GESCHWINDIGKEIT": Anzeige der aktuellen Geschwindigkeit, Geschwindigkeitsbereich: 1,0-16,0 kmh.
Wenn voreingestellte Programme gestartet werden, wird "P01-P02----P24-U01-U02-U03-HP1-HP3"-FAT angezeigt.
2.2 "ZEIT": Anzeige der Trainingszeit, der Bereich ist 0:00-99:59.
2.3 "ENTFERNUNG": Anzeige der Laufdistanz, der Bereich ist 0.00-99.9.
2.4 "CAL": Anzeige der verbrannten Kalorien, der Bereich ist 0-999.
2.5 "PULSE": Zeigt den aktuellen Handpuls an und der Bereich ist 50-200.
2.6 "INCLINE": Zeigt die aktuelle Steigungsstufe an, der Bereich ist 0-15.
3. Funktion der Tasten
3.1 "START": Start der Maschine; "STOP": Anhalten der Maschine.
3.2 "GESCHWINDIGKEIT+/-": Wenn Sie die Taste drücken, wird die Geschwindigkeit einmalig um 0,1 km/h erhöht/verringert; wenn Sie die Taste
länger als 5 Sekunden drücken, wird die Geschwindigkeit konstant erhöht/verringert.
3.3 "STEIGUNG +/": Wenn Sie diese Taste während der Benutzung drücken, erhöht/verringert sich die Geschwindigkeit um 1 Stufe; wenn Sie die Taste
länger als 5 Sekunden gedrück, erhöht/verringert sich der Wert konstant.
3.4 MODUS: Drücken Sie diese Taste während der Benutzung, um Countdown-Zeit/Enternung/Kaloren kreisfürig auszuwahlen.
3.5 BLUETOOTH- LAUTSPRECHER: Verbinden Sie Ihr Telefon und das Gerät über Bluetooth.
3.6 SCHNELLE GESCHWINDIGKEIT: 3KM/H, 6KM/H, 9KM/H
3.7 SCHNELLE STEIGUNG: 3 STUFEN, 6 STUFEN, 9 STUFEN
3.8 PROG: Drucken Sie die Taste, um die gewünschten Programme auszuwahlen.
3.9 Rotary: Drehen Sie nach rechts, um die Geschwindigkeit zu erhöhen, drehen Sie nach links, um die Geschwindigkeit zu verringn.
P01-P24:VoreingestelleProgramme.
FAT: Körperfett-Test.
4. Schnellstart (manueller Modus):
4.1 Schalten Sie den Netzschalter ein, und setzen Sie den Sicherheitsschlüssel auf.
4.2 Drucken Sie die Taste "START" und die Maschine wird innerhalb von 5 Sekunden starten.
4.3 Drücken Sie "SPEED +/−", um die Geschwindigkeit einzustellen; drücken Sie "INC +/−", um die Neigung einzustellen.
5. Vordefinierte Programme
| P01 | P02 | P03 | P04 | P05 | P06 | |||||||
| No | speed | incline | speed | incline | speed | incline | speed | incline | speed | incline | speed | incline |
| 1 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | 0 | 3 | 0 | 3 | 0 |
| 2 | 3 | 2 | 3 | 3 | 3 | 2 | 2 | 3 | 4 | 2 | 4 | 8 |
| 3 | 3 | 6 | 3 | 9 | 5 | 3 | 3 | 6 | 5 | 4 | 5 | 8 |
| 4 | 7 | 6 | 6 | 9 | 5 | 4 | 5 | 6 | 6 | 4 | 5 | 8 |
| 5 | 7 | 8 | 5 | 9 | 7 | 5 | 5 | 6 | 7 | 8 | 6 | 8 |
| 6 | 5 | 8 | 5 | 2 | 7 | 5 | 5 | 9 | 8 | 8 | 6 | 8 |
| 7 | 5 | 6 | 8 | 2 | 8 | 7 | 8 | 9 | 9 | 6 | 7 | 7 |
| 8 | 5 | 6 | 5 | 8 | 5 | 7 | 8 | 9 | 10 | 6 | 7 | 7 |
| 9 | 7 | 4 | 5 | 8 | 5 | 4 | 8 | 9 | 10 | 6 | 7 | 7 |
| 10 | 7 | 4 | 6 | 4 | 5 | 4 | 8 | 9 | 10 | 6 | 9 | 7 |
| 11 | 5 | 4 | 8 | 1 | 3 | 4 | 5 | 9 | 9 | 8 | 9 | 7 |
| 12 | 5 | 6 | 8 | 1 | 3 | 4 | 5 | 6 | 8 | 7 | 10 | 5 |
| 13 | 5 | 6 | 8 | 4 | 8 | 6 | 5 | 6 | 7 | 6 | 10 | 5 |
| 14 | 5 | 2 | 5 | 4 | 8 | 3 | 3 | 6 | 5 | 5 | 11 | 3 |
| 15 | 3 | 2 | 4 | 4 | 4 | 2 | 2 | 2 | 4 | 1 | 5 | 3 |
| 16 | 2 | 0 | 3 | 0 | 3 | 0 | 2 | 0 | 3 | 0 | 3 | 0 |
| P07 | P08 | P09 | P10 | P11 | P12 | |||||||
| No | speed | incline | speed | incline | speed | incline | speed | incline | speed | incline | speed | incline |
| 1 | 3 | 0 | 3 | 0 | 2 | 0 | 3 | 0 | 4 | 0 | 4 | 0 |
| 2 | 4 | 1 | 5 | 3 | 4 | 6 | 5 | 7 | 5 | 6 | 6 | 8 |
| 3 | 9 | 4 | 8 | 8 | 5 | 6 | 6 | 7 | 7 | 6 | 10 | 8 |
| 4 | 4 | 4 | 3 | 8 | 5 | 3 | 6 | 7 | 9 | 6 | 10 | 6 |
| 5 | 10 | 4 | 5 | 8 | 6 | 7 | 6 | 5 | 10 | 3 | 7 | 9 |
| 6 | 4 | 6 | 7 | 3 | 5 | 7 | 9 | 5 | 11 | 3 | 10 | 9 |
| 7 | 10 | 6 | 9 | 7 | 6 | 3 | 10 | 5 | 9 | 3 | 10 | 5 |
| 8 | 4 | 6 | 3 | 7 | 3 | 8 | 6 | 8 | 6 | 7 | 10 | 5 |
| 9 | 9 | 8 | 5 | 3 | 3 | 8 | 6 | 8 | 8 | 7 | 7 | 8 |
| 10 | 4 | 8 | 7 | 3 | 2 | 3 | 9 | 8 | 9 | 4 | 7 | 8 |
| 11 | 8 | 8 | 10 | 6 | 6 | 9 | 10 | 8 | 10 | 4 | 10 | 8 |
| 12 | 4 | 10 | 3 | 6 | 5 | 9 | 6 | 8 | 10 | 4 | 10 | 4 |
| 13 | 11 | 10 | 5 | 3 | 6 | 3 | 6 | 8 | 11 | 4 | 10 | 4 |
| 14 | 5 | 10 | 7 | 3 | 3 | 3 | 6 | 4 | 9 | 6 | 10 | 4 |
| 15 | 3 | 6 | 11 | 5 | 3 | 7 | 11 | 4 | 6 | 6 | 6 | 4 |
| 16 | 2 | 0 | 5 | 0 | 2 | 0 | 3 | 0 | 5 | 0 | 5 | 0 |
| P13 | P14 | P15 | P16 | P17 | P18 | |||||||
| No | speed | incline | speed | incline | speed | incline | speed | incline | speed | incline | speed | incline |
| 1 | 1 | 0 | 2 | 5 | 2 | 3 | 2 | 1 | 2 | 3 | 2 | 5 |
| 2 | 2 | 8 | 6 | 6 | 6 | 4 | 5 | 5 | 5 | 5 | 3 | 7 |
| 3 | 3 | 8 | 5 | 5 | 5 | 5 | 7 | 6 | 6 | 6 | 5 | 5 |
| 4 | 4 | 6 | 4 | 8 | 4 | 6 | 5 | 8 | 7 | 8 | 6 | 8 |
| 5 | 5 | 9 | 8 | 4 | 8 | 3 | 8 | 12 | 8 | 6 | 8 | 6 |
| 6 | 6 | 9 | 6 | 5 | 7 | 5 | 6 | 9 | 9 | 5 | 6 | 5 |
| 7 | 7 | 5 | 5 | 5 | 5 | 5 | 5 | 10 | 10 | 8 | 9 | 9 |
| 8 | 8 | 5 | 2 | 10 | 3 | 6 | 2 | 9 | 5 | 7 | 6 | 10 |
| 9 | 9 | 8 | 3 | 6 | 3 | 4 | 4 | 5 | 3 | 5 | 5 | 6 |
| 10 | 10 | 8 | 3 | 3 | 2 | 3 | 2 | 3 | 4 | 3 | 2 | 2 |
| 11 | 12 | 8 | 8 | 4 | 8 | 3 | 8 | 12 | 8 | 6 | 8 | 6 |
| 12 | 10 | 4 | 6 | 5 | 7 | 5 | 6 | 9 | 9 | 5 | 6 | 5 |
| 13 | 8 | 4 | 5 | 5 | 5 | 5 | 5 | 10 | 10 | 8 | 9 | 9 |
| 14 | 6 | 4 | 2 | 10 | 3 | 6 | 2 | 9 | 5 | 7 | 6 | 10 |
| 15 | 4 | 4 | 3 | 6 | 3 | 4 | 4 | 5 | 3 | 5 | 5 | 6 |
| 16 | 2 | 0 | 3 | 3 | 2 | 3 | 2 | 3 | 4 | 3 | 2 | 2 |
| P19 | P20 | P21 | P22 | P23 | P24 | |||||||
| No | speed | incline | speed | incline | speed | incline | speed | incline | speed | incline | speed | incline |
| 1 | 3 | 3 | 3 | 1 | 3 | 0 | 3 | 0 | 4 | 2 | 4 | 3 |
| 2 | 7 | 5 | 5 | 3 | 7 | 6 | 5 | 7 | 5 | 6 | 6 | 8 |
| 3 | 6 | 6 | 8 | 8 | 9 | 6 | 6 | 7 | 7 | 6 | 10 | 8 |
| 4 | 5 | 8 | 3 | 8 | 4 | 3 | 6 | 7 | 9 | 6 | 10 | 6 |
| 5 | 9 | 5 | 5 | 3 | 7 | 7 | 6 | 5 | 10 | 3 | 7 | 9 |
| 6 | 7 | 6 | 7 | 0 | 10 | 7 | 10 | 5 | 11 | 3 | 10 | 9 |
| 7 | 6 | 5 | 9 | 7 | 4 | 3 | 6 | 5 | 9 | 3 | 12 | 5 |
| 8 | 3 | 12 | 3 | 7 | 7 | 8 | 11 | 8 | 6 | 7 | 10 | 5 |
| 9 | 5 | 8 | 5 | 3 | 11 | 8 | 3 | 8 | 8 | 7 | 7 | 8 |
| 10 | 2 | 3 | 7 | 3 | 5 | 3 | 9 | 9 | 9 | 4 | 7 | 8 |
| 11 | 9 | 5 | 10 | 6 | 7 | 9 | 10 | 8 | 10 | 4 | 10 | 8 |
| 12 | 7 | 6 | 3 | 6 | 12 | 12 | 6 | 12 | 10 | 7 | 11 | 4 |
| 13 | 6 | 5 | 5 | 3 | 4 | 3 | 6 | 8 | 11 | 4 | 10 | 10 |
| 14 | 3 | 12 | 7 | 3 | 7 | 3 | 6 | 4 | 9 | 6 | 10 | 4 |
| 15 | 5 | 8 | 11 | 5 | 12 | 7 | 11 | 4 | 6 | 6 | 6 | 4 |
| 16 | 2 | 3 | 5 | 0 | 6 | 0 | 3 | 0 | 5 | 0 | 5 | 0 |

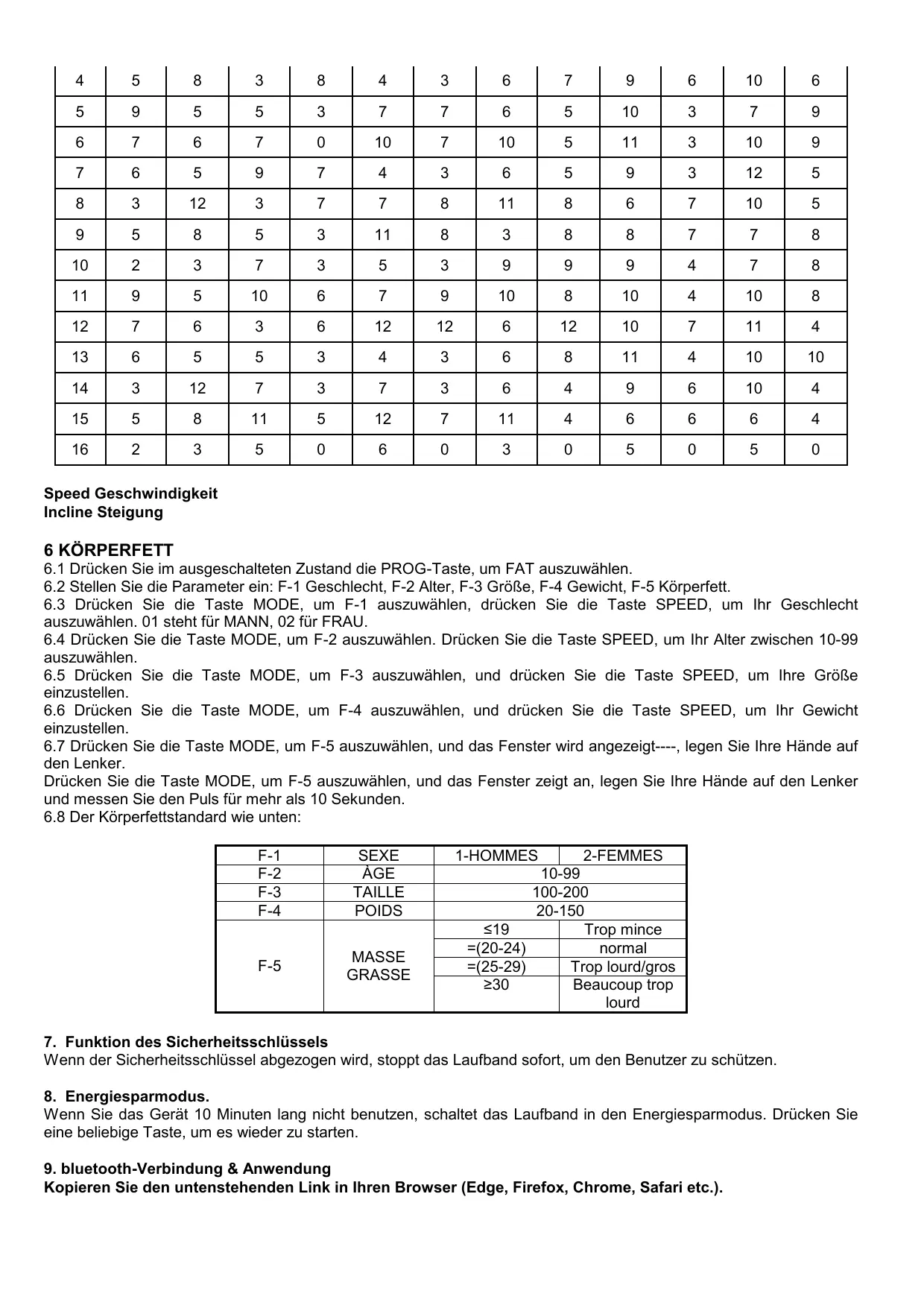

Speed Geschwindigkeit
Incline Steigung
6 KÖRPERFETT
6.1 Drücken Sie im ausgeschalteten Zustand die PROG-Taste, um FAT auszuwahlen.
6.2 Stellen Sie die Parameter ein: F-1 Geschlecht, F-2 Alter, F-3 große, F-4 Gewicht, F-5 Körperperfett.
6.3 Drücken Sie die Taste MODE, um F-1 auszuwahlen, drücken Sie die Taste SPEED, um Ihr Geschlecht auszuwahlen. 01 steht für MANN, 02 für FRAU.
6.4 Drücken Sie die Taste MODE, um F-2 auszuwahlen. Drücken Sie die Taste SPEED, um Ihr Alter zwischen 10-99 auszuwahlen.
6.5 Drücken Sie die Taste MODE, um F-3 auszuwahlen, und drücken Sie die Taste SPEED, um ihre große einzustellen.
6.6 Drücken Sie die Taste MODE, um F-4 auszuwahlen, und drücken Sie die Taste SPEED, um Ihr Gewicht einzustellen.
6.7 Drücken Sie die Taste MODE, um F-5 auszuwahlen, und das Fenster wird angezeigt----, legen Sie ihre Hände auf den Lenker.
Drücken Sie die Taste MODE, um F-5 auszuwahlen, und das Fenster zeigt an, legen Sie ihre Hände auf den Lenker und messen Sie den Puls für mehr als 10 Sekunden.
6.8 Der Körperperfettstandard wie unter:
| F-1 | SEXE | 1-HOMMES | 2-FEMMES |
| F-2 | ÂGE | 10-99 | |
| F-3 | TAILLE | 100-200 | |
| F-4 | POIDS | 20-150 | |
| F-5 | MASSE GRASSE | ≤19 | Trop mince |
| =(20-24) | normal | ||
| =(25-29) | Trop lourd/gros | ||
| ≥30 | Beaucoup trop lourd | ||
7. Funktion des Sicherheitschlüssels
Wenn der Sicherheitschlüssel abgezogen wird, stoppt das Laufband sofort, um den Benutzer zu schützen.
8. Energiesparmodus.
Wenn Sie das Gerät 10 Minuten lang nicht benutzen, schaltet das Laufband in den Energiesparmodus. Drücken Sie eine beliebige Taste, um es wieder zu starten.
9. bluetooth-Verbindung & Anwendung
Kopieren Sie den unterstehenden Link in ihren Browser (Edge, Firefox, Chrome, Safari etc.).
10. Bluetooth-Funktion.
Verbinden Sie Ihr Telefon und Maschine durch Bluetooth, um Musik zuspielern.
| Code | Problem | Möglicher Grund | Lösung |
| E01 | Der Bildschirm hat das Signal nicht empfangen. | Fehlerhafte Verbindung der Kabel | Überprüfen Sie die Kabel oder tauschen Sie sie aus. |
| Defekter Monitor | Ersetzen Sie den Monitor | ||
| Ausfall der Kontrollkarte | Ersetzen Sie die Steuerkarte | ||
| E02 | Problem zwischen Steuerkarte und Motor. | Die Anschlussdritte des Motors sind nicht richtig angeschlossen. | Überprüfen Sie den Anschluss der Motorkabel. |
| Keine Ausgangsspannung oder abnormale Ausgangsspannung der Steuerkarte. | Ersetzen Sie die Steuerkarte | ||
| Ausfall des Motors | Ersetzen Sie den Motor | ||
| E03 | Die Geschwindigkeit ist annormal | Der fotoelektrische Sensor ist nicht richtig am Motor angebracht. | Bauen Sie den Sensor wieder zusammen. |
| Fotoelektrischer Sensor defekt | Tauschen Sie den Sensor aus. | ||
| Ausfall der Steuerkarte | Ersetzen Sie die Steuerkarte | ||
| E04 | Überspannung | Zu hohe Eingangsspannung | Stellen Sie die Spannung ein |
| Ausfall des Motors | Ersetzen Sie den Motor | ||
| Ausfall der Steuerkarte | Ersetzen Sie die Steuerkarte | ||
| E05 | Überlastung des Stroms | Zu hoher Strom in der Stromversorgung | Stellen Sie die Stromzufahr ein. |
| Probleme bei der Montage der Laufbandstruktur und des Motors, die zu einem Widerstand oder einer Blockade des Motors führen. | Überprüfen Sie den Zustand der Struktur | ||
| Ausfall der Steuerkarte | Tauschen Sie die Steuerkarte aus. | ||
| E06 | Überspannung | Die Eingangsspannung ist zu niedrig. | Überprüfen Sie den Zustand des Stromkabels. |
| Ausfall der Steuerkarte | Tauschen Sie die Steuerkarte aus. | ||
| E07 | Der Sicherheitschlüssel faktioniert nicht richtig | Der Sicherheitsschluss ist vom Laufband gefallen. | Setzen Sie den Sicherheitschlüssel wieder richtig ein. |
| Ausfall des Sicherheitssystems | Ersetzen Sie die Konsole |
Wartung und Störungsbeseitigung
1) Die Oberfläche des Laufbandes sollte sauber gehalten werden. Ziehen Sie vor der Reinigung das Netzkabel ab. Sie können die Lauffläche und die Oberfläche des Laufbandes mit einem weichen, feuchten Tuch reinigen.

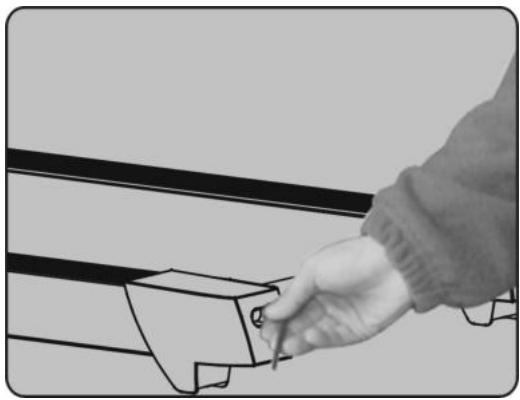

2) Das Laufband ist werkseitig eingestellt, es kann nach dem Transport oder der Benutzung nicht mehr richtig Funktionieren. Halten Sie das Laufband an, bevor Sie es einstellen, ziehen Sie es in die Mitte und stellen Sie die linken und rechten hinteren Rollenbolzen mit einem Sechskantschluss ein (siehe Abbildung). Es wird empfohlen, die Einstellung jeweils um eine halbe
Umdrehung vorzunehmen. Drehen Sie dann den Schalter und prüfen Sie, ob die Matte bei einer Geschwindigkeit von etwa 4 bis 5km / h 10 Umdrehungen ausgeschaltet ist.
Warning: Um einen elektrischen Schlag zu vermeiden, vergewissern Sie sich, dass das Laufband ausgeschaltet und vom Stromnetz getrennt ist, bevor Sie es reinigen oder routinemäßige Wartungsarbeiten durchführren.
SCHMIEREN DES LAUFBANDES UND DES DECKES
Um die Lebensdauer des Laufbandes zu verlangern, muss das Laufband regelmäßig geschmiert werden, was einer allgemeinen Wartung des Geräts entspricht. Die routinemäßige Wartung verhindert eine vorzeitige Abnutzung des Laufbandes und des Motorsystems. Der empfohlene Zeitplan für die Schmierung sieht wie folgt aus:
SCHMIERUNG VERWENDUNG
1-6 km/h Alle 6 Monate
6-12 km/h Alle 3 Monate
12-16 km/h Alle 2 Monate
Dieser Zeitplan entspricht der empfohlenen Anwendung für einen einzelnen Benutzer, bis zu 20-30 Minutes auf einmal, 3-4 Mal proWoche.
REINIGUNG
Nach dem Training sollte der Schweiz von der Konsole und der Oberfläche des Laufbandes abgewischt werden. Sie sollen den Laufband einmal pro Woch meit einem weichen, feuchten Tuch abwischen. Befeuchten Sie das Anzeigefeld nicht zu stark, da dies zu elektrischen und elektronischen Problemen führen kann.
LAGERUNG
Lagern Sie Ihr Laufband an einem sauberen, trockenen Ort. Vergewissern Sie sich, dass es ausgeschelt ist und der Stecker gezogen ist.
BEWEGUNG
Dieses Laufband ist mit Rädern ausgestattet, um es leicht bewegen zu konnen. Vergewissern Sie sich vor dem Transport, dass das Gerät ausgeschaltet und der Netzstecker gezogen ist.
NUR FÜR DEN HEIMGEBRAUCH!
Dieses Laufband ist nur für den Heimgebrauch bestimmt. Verwenden Sie es nicht in einer Einrichtung oder für kummerzielle Zwecke.
WARTUNG UND SCHMIERUNG
Es ist wichtig, Ihr Laufband zu pflegen (insbesondere die Laufflache unter dem Laufband). Eine ordnungsgemäße Silikonschmierung verbessert auch die Leistung Ihres Laufbandes.
WARNING: Schalten Sie das Laufband aus und entfern den Sie den Sicherheits Schlüssel, bevor Sie die Lauffläche schmieren.
SO TRAGEN SIE SILIKON AUF DAS LAUFBAND AUF
A/ Suchen Sie die Flasche mit dem Silikon. Sie befindet sich in dem DIY-Kit, das thisem Laufband beiliegt.
B/ Suchen Sie einen Strohhalm und setzen Sieihn auf die Silikonflasche, wie in der Zeichnung dargestellt.
C/ Tragen Sie das Silikon gleichmäßig auf, wie in der Zeichnung dargestellt (ACHTUNG: Das Laufband MUSS vor dem Auftragen des Schmiermittels angehalten werden, um Verletzungen zu vermeiden, da Sie sich sonst an der Kante des Laufbandes schneiden oder ihre Finger von den Rollen gequetscht werden können).
Tragen Sie nicht zu viel Silikon auf die Matte auf. Zu viel Schmiermittel kann dazu führen, dass die Matte auf den Rollen rutsch.
Bestellung von Einzelteilen
Für eine effizientere Abwicklung stellen Sieitte,bevor Sie unseren Kundendienstkontaktieren,folgende Angaben zusammen:
Den Name oder die Artikelnummer des Produkts.
Die Fabrikationsnummer, die auf dem Hauptrahen und dem Verpackungskarton stehen.
