GEBRUIKSAANWIJZING Jogger max - KINOMAP CARE FITNESS
De computer gebruiken

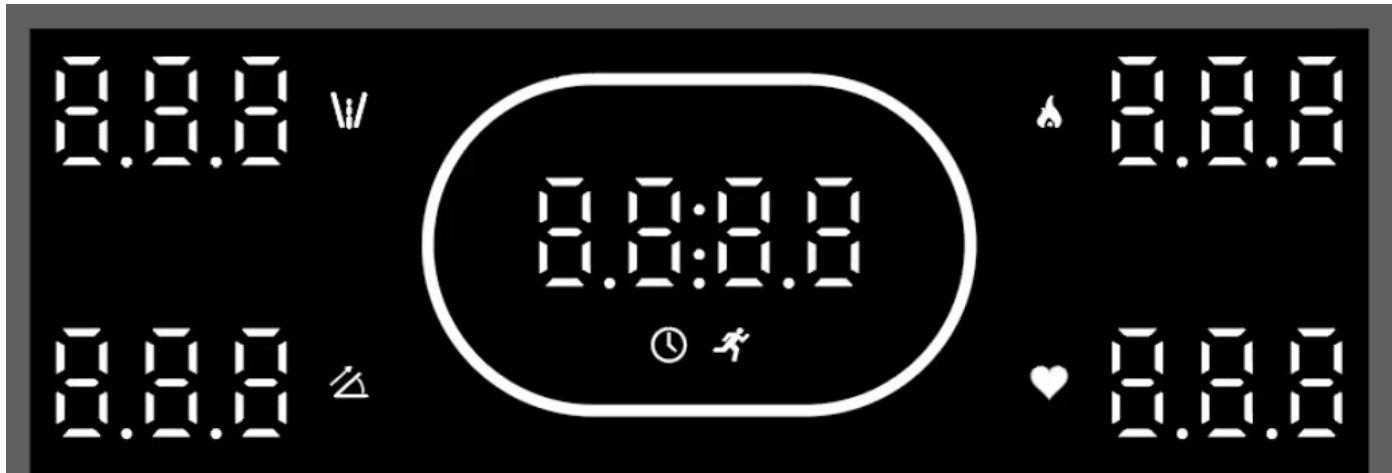

2. Vensterfunctie
2.1 "SNELHEID": Weergave huidige snelheid, snelheidsbereik: 1,0-16,0 kmh.
Wonneer vooraf ingestelde programma's worden gestart, wordt "P01-P02-...-P24-U01-U02-U03-HP1-HP3"-FAT weergegeven.
2.2 "TIJD": Toont de trainingstijd en het bereik is 0:00-99:59.
2.3 "AFSTAND": Toont de loopafstand en het bereik is 0.00-99.9.
2.4 "CAL": weergave van verbrande calorieën en het bereik is 0-999.
2.5 "PULSE": handpols op dat moment weergeven en het bereik is 50-200.
2.6 "INCLINE": Toont de huidige hellingsniveauaus en het bereik is 0-15.

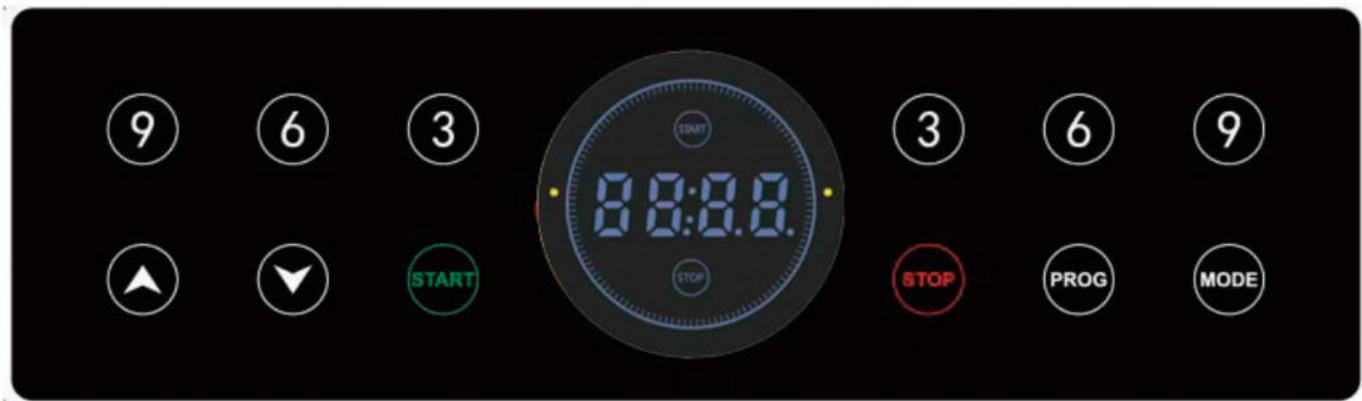

3. Toetsfunctie
3.1 "START": Start de machine; "STOP": Stop de machine.
3.2 "SNELHEID+/-": Druk op deze toets om de snelheid met 0,1 km/u te verhogen/verlagen.
meer dan 5 seconden ingedrukt worden, za de snelheid constant toenemen/afnemen.
3.3 "INCLINE +/": Als u erijdens het gebruik op drukt, worden de snelheid in een keer met 1 niveau verhoogd/verlaagd; als u er langer dan 5 seconden op drukt, worden de snelheid constant verhoogd/verlaagd. Langer dan 5 seconden ingedrukt, worden de helling constant verhoogd/verlaagd.
3.4 MODE: Druk op deze knop om tijdens het gebruik de afteltijd/afstand/calorieën cirkelvormig te selecteren.
3.5 BLUETOOTH SPEAKER: Verbind je telegram met het apparaat via bluetooth.
3.6 SNELLE SNELHEID: 3KM/U, 6KM/U, 9KM/U
3.7 SNELLE HELLING: 3 NIVEAUS, 6 NIVEAUS, 9 NIVEAUS
3.8 PROG: Druk erop om de gewenste programma's te selecteren.
4. Snel aan de slag (handmatige modus):
4.1 Zet de strooomschakelaar aan en doe de veiligheidssleutel om.
4.2 Druk op de knop "START" en de machine start binnen 5 seconden.
4.3 Druk op "SPEED +/-" om de snelheid aan te passen; druk op "INC +/-" om de helling aan te passen.
- Vooraf gedefinieree de programma's
| P01 | P02 | P03 | P04 | P05 | P06 |
| No | speed | incline | speed | incline | speed | incline | speed | incline | speed | incline | speed | incline |
| 1 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | 0 | 3 | 0 | 3 | 0 |
| 2 | 3 | 2 | 3 | 3 | 3 | 2 | 2 | 3 | 4 | 2 | 4 | 8 |
| 3 | 3 | 6 | 3 | 9 | 5 | 3 | 3 | 6 | 5 | 4 | 5 | 8 |
| 4 | 7 | 6 | 6 | 9 | 5 | 4 | 5 | 6 | 6 | 4 | 5 | 8 |
| 5 | 7 | 8 | 5 | 9 | 7 | 5 | 5 | 6 | 7 | 8 | 6 | 8 |
| 6 | 5 | 8 | 5 | 2 | 7 | 5 | 5 | 9 | 8 | 8 | 6 | 8 |
| 7 | 5 | 6 | 8 | 2 | 8 | 7 | 8 | 9 | 9 | 6 | 7 | 7 |
| 8 | 5 | 6 | 5 | 8 | 5 | 7 | 8 | 9 | 10 | 6 | 7 | 7 |
| 9 | 7 | 4 | 5 | 8 | 5 | 4 | 8 | 9 | 10 | 6 | 7 | 7 |
| 10 | 7 | 4 | 6 | 4 | 5 | 4 | 8 | 9 | 10 | 6 | 9 | 7 |
| 11 | 5 | 4 | 8 | 1 | 3 | 4 | 5 | 9 | 9 | 8 | 9 | 7 |
| 12 | 5 | 6 | 8 | 1 | 3 | 4 | 5 | 6 | 8 | 7 | 10 | 5 |
| 13 | 5 | 6 | 8 | 4 | 8 | 6 | 5 | 6 | 7 | 6 | 10 | 5 |
| 14 | 5 | 2 | 5 | 4 | 8 | 3 | 3 | 6 | 5 | 5 | 11 | 3 |
| 15 | 3 | 2 | 4 | 4 | 4 | 2 | 2 | 2 | 4 | 1 | 5 | 3 |
| 16 | 2 | 0 | 3 | 0 | 3 | 0 | 2 | 0 | 3 | 0 | 3 | 0 |
| P07 | P08 | P09 | P10 | P11 | P12 |
| No | speed | incline | speed | incline | speed | incline | speed | incline | speed | incline | speed | incline |
| 1 | 3 | 0 | 3 | 0 | 2 | 0 | 3 | 0 | 4 | 0 | 4 | 0 |
| 2 | 4 | 1 | 5 | 3 | 4 | 6 | 5 | 7 | 5 | 6 | 6 | 8 |
| 3 | 9 | 4 | 8 | 8 | 5 | 6 | 6 | 7 | 7 | 6 | 10 | 8 |
| 4 | 4 | 4 | 3 | 8 | 5 | 3 | 6 | 7 | 9 | 6 | 10 | 6 |
| 5 | 10 | 4 | 5 | 8 | 6 | 7 | 6 | 5 | 10 | 3 | 7 | 9 |
| 6 | 4 | 6 | 7 | 3 | 5 | 7 | 9 | 5 | 11 | 3 | 10 | 9 |
| 7 | 10 | 6 | 9 | 7 | 6 | 3 | 10 | 5 | 9 | 3 | 10 | 5 |
| 8 | 4 | 6 | 3 | 7 | 3 | 8 | 6 | 8 | 6 | 7 | 10 | 5 |
| 9 | 9 | 8 | 5 | 3 | 3 | 8 | 6 | 8 | 8 | 7 | 7 | 8 |
| 10 | 4 | 8 | 7 | 3 | 2 | 3 | 9 | 8 | 9 | 4 | 7 | 8 |
| 11 | 8 | 8 | 10 | 6 | 6 | 9 | 10 | 8 | 10 | 4 | 10 | 8 |
| 12 | 4 | 10 | 3 | 6 | 5 | 9 | 6 | 8 | 10 | 4 | 10 | 4 |
| 13 | 11 | 10 | 5 | 3 | 6 | 3 | 6 | 8 | 11 | 4 | 10 | 4 |
| 14 | 5 | 10 | 7 | 3 | 3 | 3 | 6 | 4 | 9 | 6 | 10 | 4 |
| 15 | 3 | 6 | 11 | 5 | 3 | 7 | 11 | 4 | 6 | 6 | 6 | 4 |
| 16 | 2 | 0 | 5 | 0 | 2 | 0 | 3 | 0 | 5 | 0 | 5 | 0 |
| P13 | P14 | P15 | P16 | P17 | P18 |
| No | speed | incline | speed | incline | speed | incline | speed | incline | speed | incline | speed | incline |
| 1 | 1 | 0 | 2 | 5 | 2 | 3 | 2 | 1 | 2 | 3 | 2 | 5 |
| 2 | 2 | 8 | 6 | 6 | 6 | 4 | 5 | 5 | 5 | 5 | 3 | 7 |
| 3 | 3 | 8 | 5 | 5 | 5 | 5 | 7 | 6 | 6 | 6 | 5 | 5 |
| 4 | 4 | 6 | 4 | 8 | 4 | 6 | 5 | 8 | 7 | 8 | 6 | 8 |
| 5 | 5 | 9 | 8 | 4 | 8 | 3 | 8 | 12 | 8 | 6 | 8 | 6 |
| 6 | 6 | 9 | 6 | 5 | 7 | 5 | 6 | 9 | 9 | 5 | 6 | 5 |
| 7 | 7 | 5 | 5 | 5 | 5 | 5 | 5 | 10 | 10 | 8 | 9 | 9 |
| 8 | 8 | 5 | 2 | 10 | 3 | 6 | 2 | 9 | 5 | 7 | 6 | 10 |
| 9 | 9 | 8 | 3 | 6 | 3 | 4 | 4 | 5 | 3 | 5 | 5 | 6 |
| 10 | 10 | 8 | 3 | 3 | 2 | 3 | 2 | 3 | 4 | 3 | 2 | 2 |
| 11 | 12 | 8 | 8 | 4 | 8 | 3 | 8 | 12 | 8 | 6 | 8 | 6 |
| 12 | 10 | 4 | 6 | 5 | 7 | 5 | 6 | 9 | 9 | 5 | 6 | 5 |
| 13 | 8 | 4 | 5 | 5 | 5 | 5 | 5 | 10 | 10 | 8 | 9 | 9 |
| 14 | 6 | 4 | 2 | 10 | 3 | 6 | 2 | 9 | 5 | 7 | 6 | 10 |
| 15 | 4 | 4 | 3 | 6 | 3 | 4 | 4 | 5 | 3 | 5 | 5 | 6 |
| 16 | 2 | 0 | 3 | 3 | 2 | 3 | 2 | 3 | 4 | 3 | 2 | 2 |
| P19 | P20 | P21 | P22 | P23 | P24 |
| No | speed | incline | speed | incline | speed | incline | speed | incline | speed | incline | speed | incline |
| 1 | 3 | 3 | 3 | 1 | 3 | 0 | 3 | 0 | 4 | 2 | 4 | 3 |
| 2 | 7 | 5 | 5 | 3 | 7 | 6 | 5 | 7 | 5 | 6 | 6 | 8 |
| 3 | 6 | 6 | 8 | 8 | 9 | 6 | 6 | 7 | 7 | 6 | 10 | 8 |
| 4 | 5 | 8 | 3 | 8 | 4 | 3 | 6 | 7 | 9 | 6 | 10 | 6 |
| 5 | 9 | 5 | 5 | 3 | 7 | 7 | 6 | 5 | 10 | 3 | 7 | 9 |
| 6 | 7 | 6 | 7 | 0 | 10 | 7 | 10 | 5 | 11 | 3 | 10 | 9 |
| 7 | 6 | 5 | 9 | 7 | 4 | 3 | 6 | 5 | 9 | 3 | 12 | 5 |
| 8 | 3 | 12 | 3 | 7 | 7 | 8 | 11 | 8 | 6 | 7 | 10 | 5 |
| 9 | 5 | 8 | 5 | 3 | 11 | 8 | 3 | 8 | 8 | 7 | 7 | 8 |
| 10 | 2 | 3 | 7 | 3 | 5 | 3 | 9 | 9 | 9 | 4 | 7 | 8 |
| 11 | 9 | 5 | 10 | 6 | 7 | 9 | 10 | 8 | 10 | 4 | 10 | 8 |
| 12 | 7 | 6 | 3 | 6 | 12 | 12 | 6 | 12 | 10 | 7 | 11 | 4 |
| 13 | 6 | 5 | 5 | 3 | 4 | 3 | 6 | 8 | 11 | 4 | 10 | 10 |
| 14 | 3 | 12 | 7 | 3 | 7 | 3 | 6 | 4 | 9 | 6 | 10 | 4 |
| 15 | 5 | 8 | 11 | 5 | 12 | 7 | 11 | 4 | 6 | 6 | 6 | 4 |
| 16 | 2 | 3 | 5 | 0 | 6 | 0 | 3 | 0 | 5 | 0 | 5 | 0 |

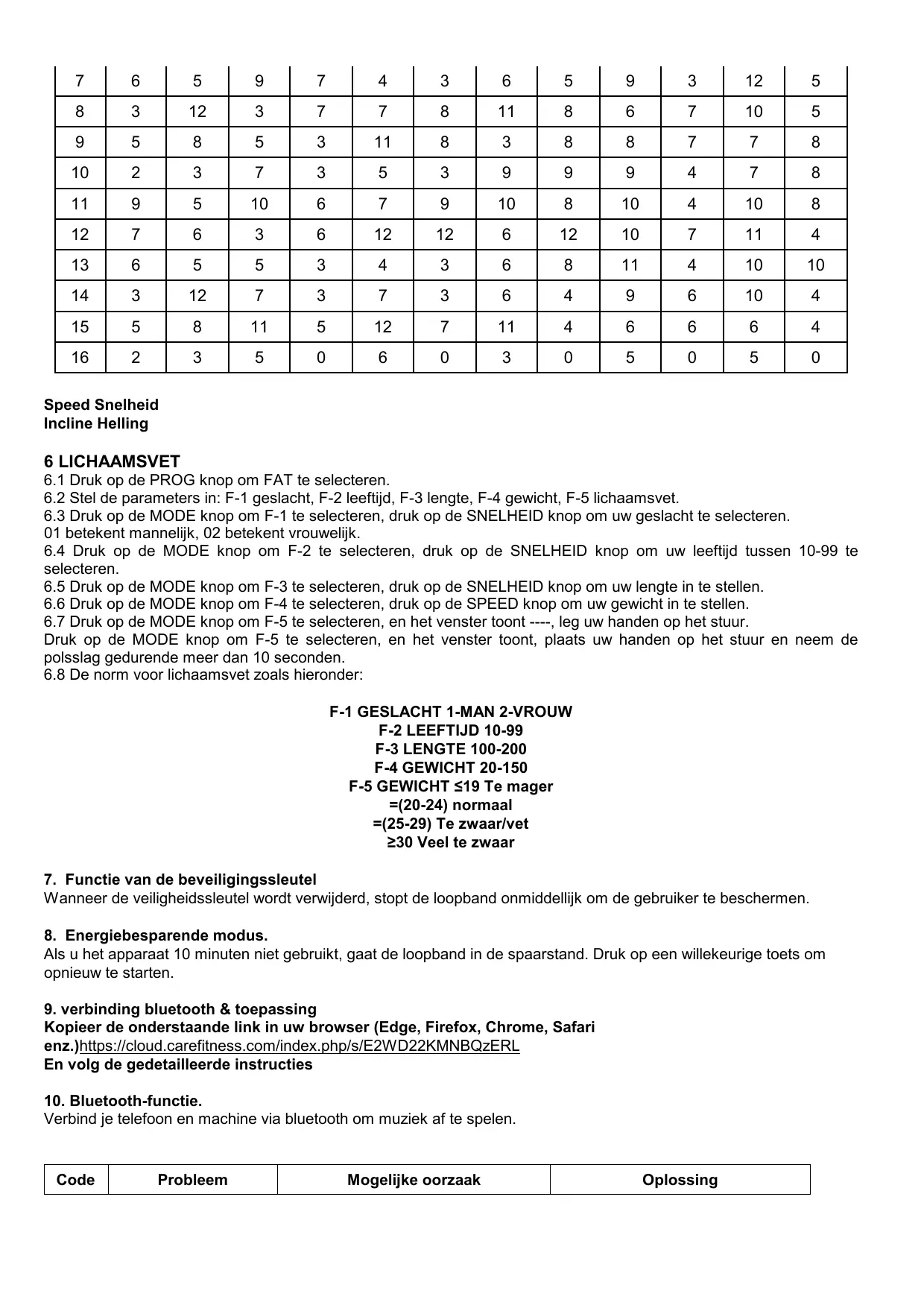

Speed Snelheid
Incline Helling
6 LICHAAAMSVET
6.1 Druk op de PROG knop om FAT te selecteren.
6.2 Stel de parameters in: F-1 geslacht, F-2 leeftijd, F-3 lengte, F-4 gewicht, F-5 lichaamsvet.
6.3 Druk op de MODE knop om F-1 te selecteren, druk op de SNELHEID knop om uw geslacht te selecteren.
01 betekent mannelijk, 02 betekent vrouwelijk.
6.4 Druk op de MODE knop om F-2 te selecteren, druk op de SNELHEID knop om uw leeftijd:tussen 10-99 te selecteren.
6.5 Druk op de MODE knop om F-3 te selecteren, druk op de SNELHEID knop om uw lenghte in te stellen.
6.6 Druk op de MODE knop om F-4 te selecteren, druk op de SPEEDD knop om uw gewicht in te stellen.
6.7 Druk op de MODE knop om F-5 te selecteren, en het venster toont ----, leg uw handen op het stuur.
Druk op de MODE knop om F-5 te selecteren, en het venster toont,plaats uw handen op het stuur en neem de polsslag gedurende meer dan 10 seconden.
6.8 De norm voor lichaamsvet zoals hieronder:
= (25 - 29) Te zwaar/vet
≥30 Veel te zwaar
7. Functie van de beveiligingssteutel
Wanner de veiligheidssleutel wordt verwijderd, stopt de loopband onmiddelijk om de gebruiker te beschemen.
8. Energiebesparende modus.
Als u het apparaat 10 minutes nicht gebruikt, gaat de loopband in de spaarstand. Druk op een willekeurige toets om opnieuw te starten.
9. verbinding bluetooth & toepassing
Kopieer de onderstaande link in uw browser (Edge, Firefox, Chrome, Safari
En volg de gedetailleerde instructies
10. Bluetooth-functie.
Verbind je telefoon en machine via bluetooth om muziek af te spelen.
| Code | Probleem | Mogelijk oorzaak | Oplossing |
| E01 | Het scherm heeft het signaal nicht ontvangen | Defecte kabelverbinding | Controler of verwang de kabels |
| Defecte monitor | Monitor verwangen |
| Fout in besturingskaart | Besturingskaart verwangen |
| E02 | Probleem:tussen besturingskaart en motor | Motorkabels Niet goed aangesloten | Controler de aansluitingen van de motorkabels |
| Geen uitgangsspanning of abnormaleuitgangsspanning van besturingskaart | Vervang de besturingskaart |
| Motorstoring | Vervang de motor |
| E03 | De snugheid is abnormaal | Optische sensor Niet correct op motorgemonteerd | Plaats de sensor terug. |
| Foto-elektrische sensor defect | Vervang de sensor |
| Fout in besturingskaart | Vervang de besturingskaart |
| E04 | Overspanning | Ingangsspanning te hoog | Pas de spanning aan |
| Motorstoring | Vervang de motor |
| Fout besturingskaart | Vervang de besturingskaart |
| E05 | Huidige overbelasting | Te hoge voedingsstroom | Pas de voedingsstroom aan |
| Problemen met de montage van deloopbandstructuur en de motorwaardoor waarstand ofmotorblokkering ontstaat | Controler de conditie van destructuur |
| Defecte besturingskaart | Vervang de besturingskaart |
| E06 | Overspanning | Te lage ingangsspanning | Controler de toestand van devoedingskabel. |
| Defecte besturingskaart | Vervang de besturingskaart |
| E07 | Veiligheidssleutel werkntiet goed | Veiligheidssleutel is van de loopbandgevallen | Vervang de veiligheidssleutel op deduiste manier |
| Defect van het veiligheidssystem | Vervang de console |
Onderhoud en behandeling van storingen
1) Het oppervlak van de loopband要去 schoon worden gehonden, verwijder het netsnoer voordat u het schoonmaakt. U kunt het loopvlak en het oppervlak van de loopband schoonmaken met een zachte, vochtige doek.
2) De loopband is in de fabriek afgesteld, het kan zijn dat deze na transport of gebruik Niet goed werk. Stop de loopband voor het afstellen, trek de loopbandaar het midden en stel de bouteen van de linker enrechtter achterrol af met een inbussleutel (zie figuur). Het is aan te bevelen om een halve slag per keer af te stellen. Draaiervolgens de schakelaar en controllerer of de mat 10 slagen uit staat bij een snugheid van ongeveer 4 tot 5km / u
ATTENTIE! : Om elektrische schokken te voorkomen, moet u ervoor zorgen dat de loopband isuitgeschakeld en de stekker uit het stopcontact is gehaald voordat u hem schoonmaakt of routineonderhoud uitvoert.
Om de levensduur van deze loopband te verlungen,要去h regelmatig gesmeerd worden,dat is het algemene onderhoud van de machine. De routine onderhoudsprocedure za voortijdige slijtage van de loopband en het motorsystem voorkomen. Het aanbevolen smeerschema is als volgt:
SMERING GEBRUIK
1-6 km/u Elke 6 maanden
6-12 km/u Elke 3 maanden
12-16 km/u Elke 2 maanden
Dit schema kommt overeen met de aanbevolen toepassing voor een individuele gebruiker, tot 20-30 minutes per keer, 3-4 keer per week.
SCHOONMAKEN
Transpiratie要去 de training van de console en het loopopppervlak worden afgeveegd. U dient uw loopband eenmaal per week af te vegen met een zachte, vochtige doek. Maak het displaypaneel Niet te nat, want dat kan elektrische en elektronische problemen veroorzaken.
OPSLAG
Berg uw loopband op een schone en droge plaats op. Zorg ervoor dat hij is uitgeschakeld en dat de stekker uit het stopcontact is.
MOVING
Deze loopband is ontworpen en uitgerust met wielen om hem gemakkelijk te konnen verplaatsen. Zorg ervoor dat hij isuitgeschakeld en dat de stekker uit het stopcontact is gehald voordat u hem verplaatst.
ALLEEN VOOR THUISGEBRUIK!
Deze loopband isuitsluitend ontworpen voor thuisgebruik. Niet gebruiken in een instelling of voor commerciele doeleinden.
ONDERHOUD EN SMERING
Het is belangrijk om uw loopband goed te verzorgen (vooral het loopopppervlak eronder). Een goede siliconensmering zal ook de prestaties van uw loopband verbeteren.
WAARSCHUING: STOP de loopband en verwijder de veiligheidssleutel voordat u het loopoppervlak smeert.
HOE BRENG JE SILICONEN AAN OP TAPIJT?
A/ Zoek de fles siliconen. Het bevindt zich in het doe-het-zelfpakket dat bij deze loopband is geleverd.
B/ Zoek een rietje en plaats het op de fles siliconen zoals op de tekening.
C/ Breng de silicone gelijkmatig aan zoals aangegeven in de tekening (LET OP: de loopband MOET STOPPEN voordat u het smeermiddel aanbrengt om letsel te voorkomen, anders kan de rand van de loopband u snijden of hunnen uw vingers geplet worden door de rollers).
Breng Niet te veel siliconen aan op de mat. Te veel glijmiddel kan ervoor zorgen dat de mat op de rollen glijdt.
BESTELLING VAN VERVANGENDE ONDERDELEN
Voor een snellere afhandeling van uw bestelling vragen wij u de volgende elementen onder bereik te houden alvorens onsite Klantendienst te bellen:
De naam of de referentie van het articlel.
Het fabricagenummer dat op het hoofdframe en op de verpakking staat vermeld.
Het onderdeelnummer van het ontbrekende of defecte onderdeel dat op de overzichtstekening van het artikel in deze handleiding worden aangegeven.
C.A.R.E. Klantendienst
