BEDIENUNGSANLEITUNG SYMPHONIE 77 IX ROBLIN

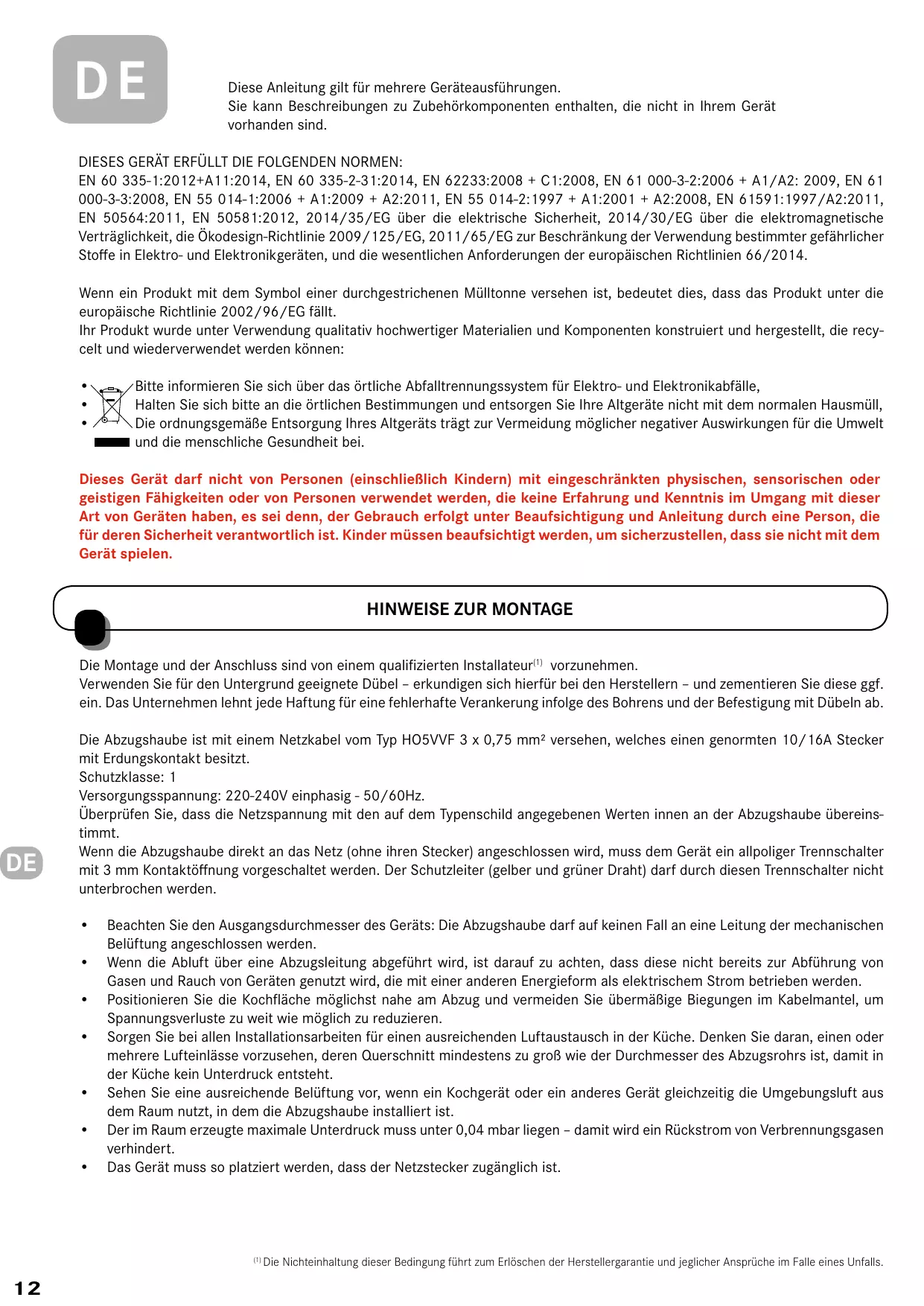

DIESES GERÄT ERFÜLLT DIE FOLGENDEN NORMEN:

EN 60 335-1:2012+A11:2014, EN 60 335-2-31:2014, EN 62233:2008 + C1:2008, EN 61 000-3-2:2006 + A1/A2: 2009, EN 61 000-3-3:2008, EN 55 014-1:2006 + A1:2009 + A2:2011, EN 55 014-2:1997 + A1:2001 + A2:2008, EN 61591:1997/A2:2011, EN 50564:2011, EN 50581:2012, 2014/35/EG über die elektrische Sicherheit, 2014/30/EG über die elektron magnetische Verträgelichkeit, die Ökodesign-Richtlinie 2009/125/EG, 2011/65/EG zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten, und die wesentlichen Anforderungen der europäischen Richtlinien 66/2014.

Wenn ein Produkt mit dem Symbol einer durchgestruchenen Mülltonne versehen ist, bedeutet dies, dass das Produkt unter die europäische Richtlinie 2002/96/EG fällt.

Ihr Produkt wurde unter Verwendung qualitativ hochwertiger Materialien und Komponenten konstruiert und hergestellt, die recy-celt und wiederverwendet werden können:

• Bittle informieren Sie sich über das örtliche Abfalltrennungssystem für Elektro- und Elektronikabfälle,
• Halten Sie sichitte an die ortlichen Bestimmungen und entsorgen Sie ihre Altgerate nicht mit dem normalen Hausmull,
  Die ordnungsgemäß Entsorgung Ihres Altgeräts trägt zur Vermeidung mölicher negativer Auswirkungen für die Umwelt und die menschliche Gesundheit bei.

Dieses Gerätarf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder von Personen verwendet werden, die keine Erfahrung und Kenntnis im Umgang mit dieser Art von Geräten haben, es sei dess, der Gebrauch erfolgt unter Beaufsichtigung und Anleitung durch eine Person, die für deren Sicherheit verantwortlich ist. Kinder muss beaufsichtigt werden, um saferzustellen, dass sie nicht mit dem Gerätspielern.

HINWEISE ZUR MONTAGE

Die Montage und der Anschluss sind von einem qualifizierten Installatuer(1) vorzunehmen.

Verwenden Sie für den Untergrund geeignete Dübel - erkundigen sich hierfür bei den Herstellern - und zementieren Sie diese ggf. ein. Das Unternehmen leht eine Haftung für eine fehlerhafte Verankierung infolge des Bohrens und der Befestigung mit Dübeln ab.

Die Abzugshaube ist mit einem Netzkabel vom Typ HO5VVF 3 × 0,75 ~mm^2 versehen, welches einen genormtten 10/16A Stecker mit Erdungskontakt besitzt.

Schutzklasse: 1

Versorgungsspannung: 220-240V einphasig - 50/60Hz.

Überprüfen Sie, dass die Netzspannung mit den auf dem Typenschild angegebenen Werteninnen an der Abzugshaube übereinstimmt.

Wenn die Abzugshaube direkt an das Netz (ohne ihren Stecker) angeschlossen wird, muss dem Gerät ein allpoliger Trennschalter mit 3 mm Kontaktöffnung vorgeschaltet werden. Der Schutzleiter (gelber und grüner Draht) darf durch diesen Trennschalter nicht unterbrochen werden.

• Beachten Sie den Ausgangsdurchmesser des Geräts: Die Abzugshaubearf auf keinen Fall an eine Leitung der mechanischen Belüfung angeschlossen werden.
• Wenn die Abluft über eine Abzugsleitung abgeführt wird, ist darauf zu achten, dass diese nicht bereits zur Abführung von Gasen und Rauch von Geräten genutzt wird, die mit einer anderen Energieform als elektrischem Strom betrieben werden.
• Positionieren Sie die Kochfläche möglichst nahe am Abzug und vermeiden Sie übermäßig Biegungen im Kabelmantel, um Spannungsverluste zuweit wie möglich zu reduzieren.
• Sorgen Sie bei allen Installationsarbeiten für einen ausreichenden Luftstaustausch in der Küche. Denken Sie daran, einen oder mehrere Luftelnlässe vorzusehen, deren Querschnitt mindestens zu groß wie der Durchmesser des Abzugsrohrs ist, damit in der Küche kein Unterdruck entsteht.
• Sehen Sie eine ausreichende Belüfung vor, wenn ein Kochgerät oder ein anderes Gerät gleichzeitig die Umgebungsluft aus dem Raum nutzt, in dem die Abzugshaube installiert ist.

• Der im Raum erzeugte maximale Unterdruck muss unter 0,04 mbar liegen – damit wird ein Rückstrom von Verbrennungsgasen verhindert.
  Das Gerät muss so platziert werden, dass der Netzstecker zugänglich ist.

• Verwenden Sie möglichst eine gingere Absaugleistung; nutzen Sie die höchste Stufe nur, wenn es nötig ist.

• Eine gut gelüftete Küche erhöht die Effektivität der Abzugshaube.
• Reinigen Sie die Fettfilter regelmäßig, damit ihre Wirksamkeit erhalten bleibt.
• Ein gesättigter Filter ist nicht leistungsfähig undarf nicht langere Zeit verwendet werden.

GEBRAUCHSHINWEISE

NIEMALS SPEISEN UNDER DEM GERÄT FLAMBIEREN

Niemals mit offener Flamme unter der eingeschalteten Abzugshaube hantieren.

Bratfette erfordern eine ständige Beaufsichtigung, da sich überhitztes Öl entzünden kann.

Die zugänglichen Teile der Abzugshaube konnen海口 werden, wenn sie mit Kochgeräten benutzt wird.

Um eine maximale Aufnahmeeffizienz für Rauchgase oder Dampf zu erzielen, halten Sie die Abzugshaube vor und nach dem Kochen bzw. Braten der Speisen etwa 5 Minuten lang eingeschaltet:

die niedrigen Leistungsstufen werden fur das Garen bei geringer Hitze und fur SoBen, leichtes Köcheln, usw. empfohlen.
- die mittleren Leistungsstufen werden für längeres Garen, zum Grillen und Frittieren empfohlen.
die hohen Leistungsstufen werden fur Garmethoden mit starker Fett- und Rauchentwicklung empfohlen.
die hochste Leistungsstufe wird im Falle kurzzeitiger enormer Rauch- und Fettentwicklungen empfohlen.

DE

Vermeiden Sie die Gefahr von Bränden, indem Sie die Abzugshaube gemäß den Instandhaltungshinweisen reinigen:

Schalten Sie vor jeglichen Wartungs- oder Elektroarbeiten die Abzugshaube spannungsfrei. Ziehen Sie Handschuhe an

• Reinigen Sie regelmäßig das Gehäuse unter Verwendung eines nicht scheuernden Reinigungsmittels und eines leicht angefeuchteten Schwamms.
  Zur Erneuerung (mindestens im Jahresintervall) der äußerten Edelstahlteile verwenden Sie vorzugsweise das Produkt Art.-Nr. 112.0172.941
• Benutzen Sie nie nasse Schwämme oder Putzlappen.
• Führn Sie keinen Gegenstand oder die Höhe in die Öffnung für die Luftabführung ein.
• Reinigen Sie das Innere des Geblasekörpers einzelmal jährlich.
• Überprüfen Sie alle 6 Monate den ordnungsgemäßen Abstrom der Abluft.
• Halten Sie die örtlichen gesetzlichen Vorschriften bezüglich der Abführung der Abluft ein.
  IEs ist unerlsslich, die Fettfilter regelmäßig in der Geschirrspulmaschine bei einer Temperatur von maximal 50^ omal im Monat oder entspruchend den Bestellangaben zu reinigen (siehe Seite Bestellung). Lassen Sie die Filter an der frischen Luft trocknen. These Filter haben eine Lebensdauer von 10 Jahren.

• Wenn ihre Abzugshaube mit waschbaren Geruchsfilters ausgestattet ist, müssen diese alle 2 Monate bei hoher Temperatur in der Spülmaschine (ohne andere Kuchenutensilien) gereinigt und in der Spülmaschine oder für etwa 30 Minuten an der frischen Luft getrocknet werden.
• Reaktivieren Sie die waschbaren Geruchsfilter nach dem Reinigen und Trocknen, indem Sie sie für 10 Minuten bei maximal 100^ in den Ofen legen. Im Zuge der Reinigung der waschbaren Geruchsfilter sind grundsätzlich auch die Fettfilter zu reinigen.
  Die Aktivkohle-Geruchsfilter (3) müssen mindestens alle 3 Monate oder haufiger, wenn die Abzugshaube länger als 3 Stunden am Tag benutzt wird, ausgewechselt werden; oder entsprechend den Bestellangaben zu reinigen (siehe Seite Bestellung). Mit dem Austausch der Aktivkohle-Geruchsfilter Goes standardmäßige eine Reinigung der Fettfilter einher

CLEAN-R

Die UV-Lampen haben eine Lebensdauer von ca. 6000 Stunden. Die Lebensdauer der Clean-Air-Filter (Katalysatoren) entspricht der der UV-Lampen.
- Im Zuge des Austauschs einer UV-Lampe (alle 3 Jahre) erfolgt grundsätzlich ein Wechsel des entsprechenden Clean-Air-Filters.

• Der Austausch defekter LEDs darf nur von einer zugelassenen Fachperson vorgenommen werden.

GARANTIE UND KUNDENDIENST

FALLS EINE ELEKTRISCHE KOMPONENTE BESCHÄDIGT WERDEN SOLLTE, DARF DIESE NUR DURCH EINE VOM HERSTELLER ANERKANNTE REPARATURWERKSTATT AUSGETAUSCHT WERDEN, DA HIERFür SPEZIALWERKZEUGE ERFORDERLICH SIND.

• Bei einer Funktionstörung benachrichtigen Sie ihren Installateur, welcher anschließend das Gerät und dessen Anschluss überprüfen muss.
  Trennen Sie das Gerät vollständig vom Netz.
• Verlangen Sie stets die Verwendung von Original-Ersatzteilen (Die Nichteinhaltung dieser Bedingung kann die Sicherheit des Geräts gefährden).
• Geben Sie bei der Bestellung von Ersatzteilen die Seriennummer des Gerätes an (siehe darüber hende Seite), welche auf dem Typenschildinnen an der Abzugshaube aufgeführrt ist.
• Einzig die Kaufrechnung des Geräts ist für die Inanspruchnahme der vertraglichen Garantie maßgebend (diese Garantie erstreckt sich nicht auf Verbrauchsmaterial wie: die Beleuchtung, Filter, LEDs...).

Machen Sie das auf dem Gehäuse der Abzugshaube an der Innenseite hinter den Filtern aufgeklebe Typenschild ausfindig. Die Kundendienstabteilung besteht die auf thisem Etikett angegebenen Informationen, um technische Untersätzung leisten zu konnen.

Kundendienstabteilung: (+33) (0)4.88.78.59.93

Die abgelesenen Nummern unter eintragen und aufbewahren

GEGBENENFALLS DEM KUNDENDIENST MITZUTEILENDE INFORMATIONEN.

PRODUKCODE :

FUNCODE:

SERIEN-NR:

DE

QUESTO APPARECCHIO E CONFORME ALLE NORME SEGUMENTI:

EN 60 335-1:2012+A11:2014, EN 60 335-2-31:2014, EN 62233:2008 + C1:2008, EN 61 000-3-2:2006 + A1/A2: 2009, EN

61 000-3-3:2008, EN 55 014-1:2006 + A1:2009 + A2:2011, EN 55 014-2:1997 + A1:2001 + A2:2008, EN 61591:1997/

Beschermingsmodus: klasse 1.

Netspanning: 220-240V mono - 50 / 60Hz

aide au diagnostic - Diagnostic aid - Hilfe bei der Diagnose - Aiuto alla diagnostica - ayuda a la diagnosis - Diagnosetabel

aide au diagnostic - Diagnostic aid - Hilfe bei der Diagnose - Aiuto alla diagnostica - ayuda a la diagnosis - Diagnosetabel

Beachten Sieitte die zuvor in den Abschnitten WARTUNG und GARANTIE UNDKUNDENDIENST AUFGEFHRTEM HINWEISE

		Schritt 1	Schritt 2
Probleme	Einzelheiten und/oder Umstände derProbleme	Kontrollvorgänge	AZu ergreifende Maßnahme, wenn mit „Schnitt 1“ das Problem nicht behoben werden konnte oder es eines weiteren Wartungsvorgangs bedarf.
Die Abzugshaube funk-tioniert nicht.	Es wird keine Funktion ausgeführrt (Absau-gung, Beleuchting...).	1. Überprüfen Sie ihre Hauptschalttafel.2. Überprüfen Sie den Anschluss des Netzkabels der Abzugshaube und die Verbindung mit dem Hauss-tromnetz.	Sollten Sie einen Fehler an der Stromversorgung (1 oder 2) feststellen, rufen Sie einen Elektriker..Wenn alles in Ordnung ist und das Problem fortbesteht, rufen Sie einen spezialisierten Re-paraturfachmann.
Die Abzugshaube reagiert nicht auf dieFernbedienung.		1. Überprüfen Sie, ob die Batterien im Gehäuse der Fernbedienung (richtig) eingelegt sind.2. Überprüfen Sie den Ladezustand der Batterien in der Fernbedienung.3. Die Entfernung zwischen der Abzugshaube und der Fernbedienung ist zu groß oder die Richtung (Winkel) der Fernbedienung zur Abzugshaube ist nicht korrekt.4. Der Empfänger ist nicht aktiviert.	5. Legen Sie die Batterien wieder (richtig) ein.6. Wechseln Sie die Batterien (2 LR03 1,5 Volt-Bat-terien) in der Fernbedienung.7. Verändern Sie die Position der Fernbedienung.8. Fernbedienung folgen.Wenn alles in Ordnung ist und das Problem fortbesteht, rufen Sie einen spezialisierten Re-paraturfachmann.
Geräusche, Vibrationen,Problem bei der Absau-gung.	Umluftausführung.	1. Check the condition of your filters (anti-odour).2. Check the positioning and fitting of the anti-odour filter.3. Check the condition of your anti-grease filters.	4. Clean or change the anti-odour filters.5. Replace the anti-odour filters.6. Clean your anti-grease filters.If everything is OK but the problem persists, call in a specialized repairer.
	Außenabluftaus-führung - geringeAbsaugleistungTOTz hoher Motordrehzahl.	1. Überprüfen Sie den Zustand der Fettfilter.2. Überprüfen Sie die Installation der Abzugshaube (Abzugshaube und Abluftleitung, Klappe, Rohrlän-ge, Anzahl der Biegungen, Rohrdurchmesser).	3. Reinigen Sie ihre Fettfilter.Sollten Sie einen Installations- oder Montage- fehler feststellen: Wenden Sie sich an ihren Fa- chhändler/Installateur.Wenn alles in Ordnung ist und das Problem fortbesteht, rufen Sie einen spezialisierten Re- paraturfachmann.
Die Beleuchtung istschwach.		Überprüfen Sie den Zustand der Leuchtmittel.	Tauschen Sie die defekten Leuchten aus.Für LEDs wenden Sie sich an einen speziali-sierten Reparaturfachmann.
