Produkttyp	Küchenhaube
Marke	Franke
Modell	FDF EV8 90 XS
Abmessungen (B x T x H)	900 mm x (nicht angegeben) x (nicht angegeben)
Sicherheitsabstand zur Kochfläche	650 mm
Durchmesser des Abluftrohrs	mindestens 120 mm
Stromversorgung	230 V ~ 50 Hz
Isolationsklasse	Klasse I (Erdung erforderlich)
Motorleistung	200 W (geschätzt)
Geschwindigkeitsstufen	4 (davon eine zeitgesteuert 6 min)
Beleuchtung	Integrierte LED, Austausch durch Kundendienst
Fettfilter	Spülmaschinenfest, alle 2 Monate
Aktivkohlefilter	Nicht waschbar, alle 4 Monate ersetzen
Verwendung	Nur für den Hausgebrauch
Installation	Durch einen Fachmann
Ungefähres Nettogewicht	15 kg
Reparierbarkeit	Autorisierter Kundendienst für Beleuchtung und elektrische Komponenten

Häufig gestellte Fragen - FDF EV8 90 XS FRANKE

Wie hoch ist der Mindestinstallationsabstand über der Kochfläche?

Der Mindestsicherheitsabstand zwischen Kochfläche und Haube beträgt 650 mm. Halten Sie diesen Abstand immer ein, um Gefahren zu vermeiden.

Wie reinigt man die Fettfilter?

Die Fettfilter sollten alle 2 Monate (oder häufiger bei starker Nutzung) gereinigt werden. Sie können in der Spülmaschine oder von Hand mit einem milden Reinigungsmittel gewaschen werden. Trocknen Sie sie gut, bevor Sie sie wieder einsetzen.

Wann muss der Aktivkohlefilter ersetzt werden?

Der Aktivkohlefilter ist nicht waschbar. Er sollte etwa alle 4 Monate Betriebszeit oder häufiger bei starker Nutzung ausgetauscht werden.

Wie aktiviere ich die zeitgesteuerte Höchstgeschwindigkeit?

Drücken Sie die Taste T3 für 2 Sekunden, um die 4. Geschwindigkeitsstufe zu starten. Diese läuft für 6 Minuten und kehrt dann automatisch zur vorherigen Stufe zurück. Die Anzeige blinkt während dieser Zeit.

Kann ich die Haube ohne Abluftrohr verwenden?

Ja, die Haube kann im Umluftbetrieb mit einem Aktivkohlefilter verwendet werden. In diesem Fall wird die Luft gefiltert und in den Raum zurückgeführt. Stellen Sie sicher, dass der Aktivkohlefilter installiert ist.

Wie tausche ich die Beleuchtungslampe aus?

Der Austausch der Beleuchtung muss durch den autorisierten Kundendienst erfolgen. Kontaktieren Sie den Hersteller oder einen qualifizierten Techniker.

Was tun, wenn die Haube nicht angeht?

Überprüfen Sie zuerst, ob der Stecker richtig eingesteckt ist und der Schutzschalter nicht ausgelöst wurde. Stellen Sie sicher, dass die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt. Wenn das Problem weiterhin besteht, rufen Sie einen Fachmann.

Kann die Haube mit einem Gasherd verwendet werden?

Ja, aber stellen Sie sicher, dass der Raum ausreichend belüftet ist und der Unterdruck 0,04 mbar nicht überschreitet. Befolgen Sie die Sicherheitshinweise.

Wie oft soll die Außenseite der Haube gereinigt werden?

Reinigen Sie die Außenseite der Haube regelmäßig mit einem feuchten Tuch und einem milden flüssigen Reinigungsmittel. Vermeiden Sie scheuernde Produkte.

Wo finde ich das Typenschild der Haube?

Das Typenschild befindet sich im Inneren der Haube. Es enthält Angaben zu Spannung, Leistung und anderen Merkmalen.

BEDIENUNGSANLEITUNG FDF EV8 90 XS FRANKE

DE1. SICHERHEITSINFORMATIONEN

Zu Ihrer eigenen Sicherheit und für die korrekte Funktion des Gerätes lesen Sie bitte diese Betriebsanleitung aufmerksam durch, bevor Sie das Gerät installieren und benutzen. Verwahren Sie die Bedienungsanleitung stets zusammen mit dem Gerät, auch wenn Sie dieses an Dritte weitergeben oder übertragen. Es ist wichtig, dass der Benutzer alle Betriebs- und Sicherheitsmerkmale des Gerätes kennt.

Die Kabel müssen von einem zuständigen Fachmann angeschlossen werden.

• Der Hersteller haftet nicht für etwaige Schäden, die durch eine fehlerhafte Installation oder einen ungeeigneten Gebrauch entstehen könnten.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (einige Modelle können auch niedriger installiert werden; siehe Absatz Installation).

- Sollten die Installationsanweisungen des gasbetriebenen Kochfelds einen größeren Abstand als oben angegeben vorsehen, ist dies zu berücksichtigen.

- Sicherstellen, dass die Netzspannung der auf dem Typen-

schild angegebenen Spannung entspricht. Das Typenschild ist im Inneren der Haube angebracht.

• Trennvorrichtungen müssen in der festen Anlage gemäß Normen über Verkabelungssysteme installiert werden.
• Für Geräte der Klasse I sicherstellen, dass das Versorgungsnetz des Gebäudes korrekt geerdet ist.
  • Die Abzugshaube an den Schornstein mit einem Rohr mit Mindestdurchmesser von 120 mm anschließen. Der Verlauf des Rauchabzugs muss so kurz wie möglich sein.
• Alle gesetzlichen Vorschriften im Bereich Abluft einhalten.
  • Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase abgeleitet werden (z. B. von Heizkesseln, Kaminen, usw.).
• Falls die Abzugshaube mit Geräten verwendet wird, die nicht elektrisch betrieben sind (z.B. Gasgeräte), muss im Raum für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Wird die Abzugshaube zusammen mit nicht elektrisch betriebenen Geräten eingesetzt, darf der Unterdruck im Raum 0,04 mbar nicht überschreiten, damit die Abgase nicht wieder angesaugt werden.

• Die Luft darf nicht durch einen Kanal abgelassen werden, der als Rauchabzug für Gasgeräte oder Geräte verwendet wird, die mit anderen Brennstoffen betrieben werden.
- Wenn das Gerätekabel beschädigt ist, muss es vom Hersteller oder von einem Kundendiensttechnikerersetzt werden.
- Den Stecker in eine den einschlägigen Vorschriften entsprechende zugängliche Steckdose stecken.
- Was die technischen und sicherheitsrelevanten Maßnahmen für den Rauchabzug betrifft, sind die Vorgaben der örtlichen Behörden streng einzuhalten.

⚠️ WARNING: Bevor die Haube installiert wird, die Schutzfolien abziehen.

- Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden.

⚠️ WARNING: Die mangelnde Verwendung von Schrauben und Befestigungselementen gemäß der vorliegenden Anleitung kann zu Stromschlaggefahr führen.

• Nicht direkt mit optischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.
• Auf keinen Fall unter der Haube flambieren: Dabei könnte ein Brand entstehen.

- Dieses Gerät darf von Kindern ab 8 Jahren und von Personen mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, vorausgesetzt, sie werden aufmerksam beaufsichtigt oder über den sicheren Gebrauch des Geräts und die damit verbundenen Gefahren eingewiesen. Sicherstellen, dass Kinder nicht mit dem Gerät spielen. Vom Benutzer auszuführende Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern ausgeführt werden, sofern sie nicht dabei beaufsichtigt werden.

• Kinder müssen beaufsichtigt werden, damit sichergestellt wird, dass sie nicht am Gerät spielen.
• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, außer sie werden aufmerksam beaufsichtigt und eingewiesen.

⚠️ Die frei zugänglichen Teile können während des Kochens mit Kochgeräten sehr heiß werden.

• Die Filter sind nach den angegebenen Intervallen zu reinigen und/oder zu ersetzen (Brandgefahr). Siehe Absatz Wartung und Reinigung.
- Wenn die Abzugshaube gleichzeitig mit Geräten verwendet wird, die Gas oder andere Brennstoffe benutzen, muss im Raum eine ausreichende Belüftung vorhanden sein (gilt nicht für Geräte, die nur Luft in den Raum ablassen).
- Schutzschild bei Rissbildung ersetzen. Das Symbol am Produkt oder auf der Verpak- kung weist darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das ausrangierte Ger- rät muss vielmehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschriftsmäßigen Entsorgung des Gerätes trägt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informati- tenen zum Recycling dieses Produktes können bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Händler, der das Gerät verkauft hat, eingeholt werden.

2. GEBRAUCH

• Die Abzugshaube wurde ausschließlich für den häuslichen Gebrauch entwickelt, um Kochdünste zu beseitigen.
• Die Haube darf nur für die ihr zugedachten Zwecke benutzt werden.
- Unter der eingeschalteten Haube keine offenen Flammen benutzen.
• Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausreicht.
- Fritteusen müssen während des Gebrauchs ständig überwacht werden: überhitztes Öl könnte sich entzünden.

3. REINIGUNG UND WARTUNG

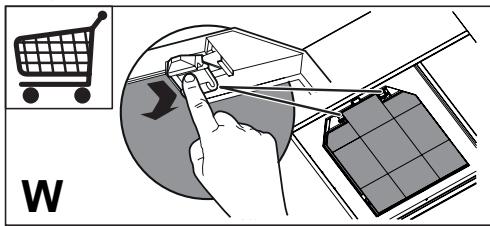

- Der Aktivkohlefilter ist weder waschbar, noch regenerierbar und muss bei normalem Betrieb zirka alle 4 Monate oder auch öfter ausgewechselt werden, je nach Intensität des Gebrauchs (W).

- Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung öfter zu reinigen und können in der Spülmaschine gespült werden (Z).

• Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.

4. BEDIENELEMENTE

Taste	Funktionen	Led
T1 Betriebsgeschwindigkeit	Schaltet den Motor bei der ersten Betriebsgeschwindigkeit ein.	Eingeschaltet
	Stellt den Motor ab.	-
T2 Betriebsgeschwindigkeit	Schaltet den Motor bei der zweiten Betriebsgeschwindigkeit ein.	Eingeschaltet
T3 Betriebsgeschwindigkeit	Schaltet den Motor bei der dritten Betriebsgeschwindigkeit ein.	Bleibend
	Bei 2 Sekunden langem Drücken: Aktiviert die auf 6 Minuten geregelte vierte Betriebsgeschwindigkeit, nach deren Ablauf zu der zuvor eingestellten Geschwindigkeit zurückgekehrt wird. Für die Beseitigung von sehr intensiven Kochdünsten geeignet.	Blinkend
L Licht	Schaltet die Beleuchtung ein und aus.	-

Achtung: Mit der Taste T1 wird von der ersten Betriebsgeschwindigkeit aus der Motor abgestellt.

5. BELEUCHTUNG

LED-Strahler

- Für den Austausch der LED-Strahler wenden Sie sich bitte an den Kundendienst.
