Tipo de producto	Campana extractora
Marca	Franke
Modelo	FDF EV8 90 XS
Dimensiones (An x Pr x Al)	900 mm x (no especificado) x (no especificado)
Distancia mínima de seguridad a la placa de cocción	650 mm
Diámetro del conducto de evacuación	120 mm mínimo
Alimentación eléctrica	230 V ~ 50 Hz
Clase de aislamiento	Clase I (puesta a tierra requerida)
Potencia del motor	200 W (estimado)
Niveles de velocidad	4 (incluyendo uno temporizado 6 min)
Iluminación	LED integrado, reemplazo por servicio postventa
Filtros de grasa	Lavables en lavavajillas, cada 2 meses
Filtro de carbón	No lavable, reemplazar cada 4 meses
Uso	Doméstico únicamente
Instalación	Por un técnico competente
Peso neto aproximado	15 kg
Reparabilidad	Servicio postventa autorizado para iluminación y componentes eléctricos

Preguntas frecuentes - FDF EV8 90 XS FRANKE

¿Cuál es la altura mínima de instalación sobre la placa de cocción?

La distancia mínima de seguridad es de 650 mm entre la placa de cocción y la campana. Respete siempre esta distancia para evitar cualquier riesgo.

¿Cómo limpiar los filtros de grasa?

Los filtros de grasa deben limpiarse cada 2 meses (o más a menudo en caso de uso intensivo). Se pueden lavar en el lavavajillas o a mano con un detergente neutro. Séquelos bien antes de volver a colocarlos.

¿Cuándo reemplazar el filtro de carbón?

El filtro de carbón activo no es lavable. Debe reemplazarse aproximadamente cada 4 meses de funcionamiento, o más a menudo en caso de uso intenso.

¿Cómo activar la velocidad máxima temporizada?

Presione la tecla T3 durante 2 segundos para iniciar la 4ª velocidad. Esta funciona durante 6 minutos y luego vuelve automáticamente a la velocidad anterior. El indicador parpadea durante esta temporización.

¿Puedo usar la campana sin conducto de evacuación?

Sí, la campana puede funcionar en modo recirculación con un filtro de carbón. En ese caso, el aire se filtra y se devuelve a la habitación. Asegúrese de que el filtro de carbón esté instalado.

¿Cómo reemplazar la bombilla de la iluminación?

El reemplazo de la iluminación debe ser realizado por el servicio postventa autorizado. Contacte al fabricante o a un técnico calificado.

¿Qué hacer si la campana no se enciende?

Verifique primero que el enchufe esté bien conectado y que el disyuntor no haya saltado. Asegúrese de que la tensión de red coincida con las indicaciones en la placa de características. Si el problema persiste, llame a un técnico competente.

¿Se puede usar la campana con una cocina de gas?

Sí, pero asegúrese de que la habitación esté correctamente ventilada y que la presión negativa no supere 0,04 mbar. Siga las instrucciones de seguridad.

¿Con qué frecuencia limpiar el exterior de la campana?

Limpie el exterior de la campana regularmente con un paño húmedo y un detergente líquido neutro. Evite los productos abrasivos.

¿Dónde encontrar la placa de características de la campana?

La placa de características se encuentra en el interior de la campana. Contiene la información de tensión, potencia y otras características.

MANUAL DE USUARIO FDF EV8 90 XS FRANKE

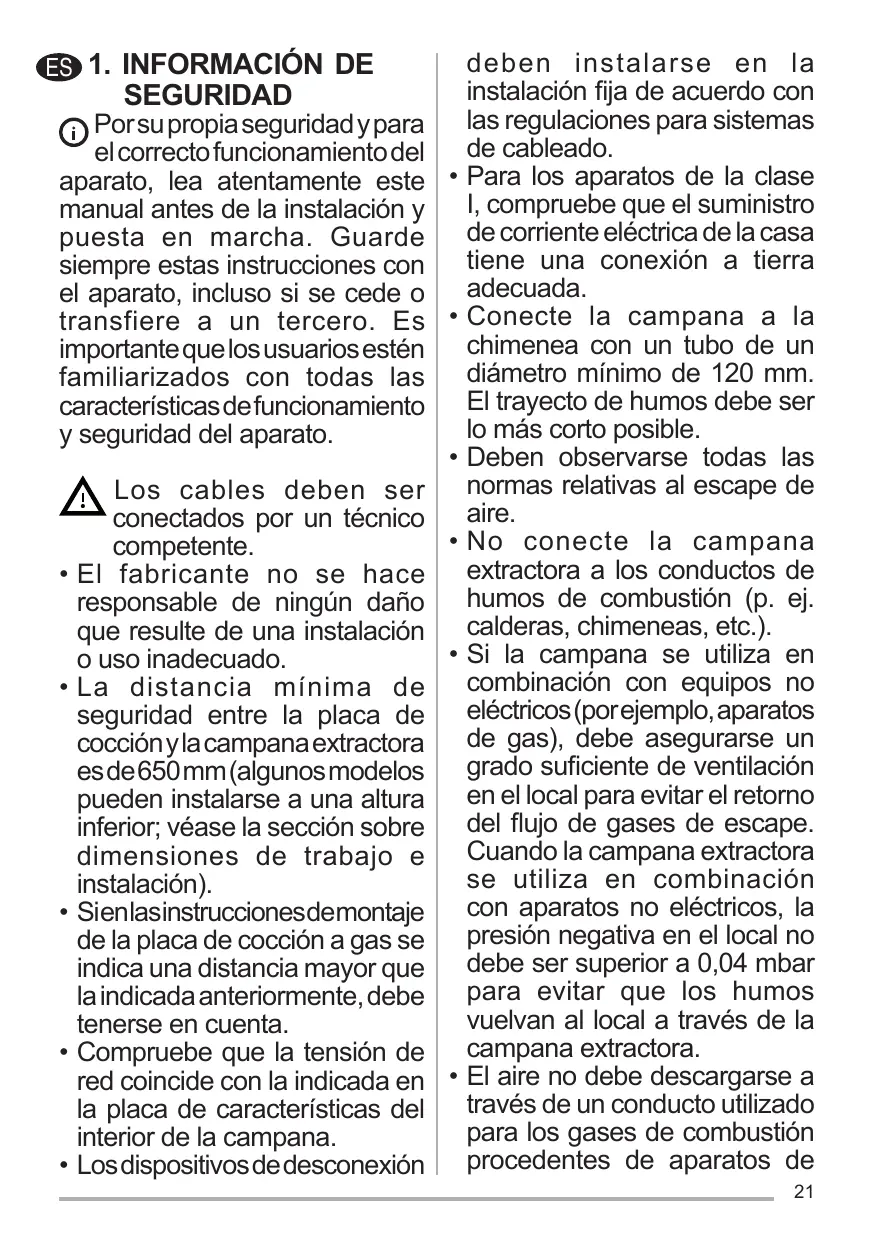

ES 1. INFORMACIÓN DE SEGURIDAD

i Porsu propia seguridad y para el correcto funcionamiento del aparato, lea atentamente este manual antes de la instalación y puesta en marcha. Guarde siempre estas instrucciones con el aparato, incluso si se cede o transfiere a un tercero. Es importante que los usuarios estén familiarizados con todas las características de funcionamiento y seguridad del aparato.

Los cables deben ser conectados por un técnico competente.

• El fabricante no se hace responsable de ningún daño que resulte de una instalación o uso inadecuado.
• La distancia mínima de seguridad entre la placa de cocción y la campana extractora es de 650 mm (algunos modelos pueden instalarse a una altura inferior; véase la sección sobre dimensiones de trabajo e instalación).
• Sienlasinstruccionesdemontaje de la placa de cocción a gas se indica una distancia mayor que la indicada anteriormente, debe tenerse en cuenta.
• Compruebe que la tensión de red coincide con la indicada en la placa de características del interior de la campana.
• Los dispositivos de desconexión

deben instalarse en la instalación fija de acuerdo con las regulaciones para sistemas de cableado.

• Para los aparatos de la clase I, compruebe que el suministro de corriente eléctrica de la casa tiene una conexión a tierra adecuada.
• Conecte la campana a la chimenea con un tubo de un diámetro mínimo de 120 mm. El trayecto de humos debe ser lo más corto posible.

- Deben observarse todas las normas relativas al escape de aire.

- No conecte la campana extractora a los conductos de humos de combustión (p. ej. calderas, chimeneas, etc.).

- Si la campana se utiliza en combinación con equipos no eléctricos (porejemplo, aparatos de gas), debe asegurarse un grado suficiente de ventilación en el local para evitar el retorno del flujo de gases de escape. Cuando la campana extractora se utiliza en combinación con aparatos no eléctricos, la presión negativa en el local no debe ser superior a 0,04 mbar para evitar que los humos vuelvan al local a través de la campana extractora.

- El aire no debe descargarse a través de un conducto utilizado para los gases de combustión procedentes de aparatos de

combustión de gas u otros combustibles.

• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o por un técnico de servicio.
• Conecte la clavija a una toma de corriente que cumpla la normativa vigente y sea accesible.
• Encuanto a las medidas técnicas y de seguridad a adoptar para el vertido de humos, es importante cumplir escrupulosamente las normas establecidas por las autoridades locales.

ADVERTENCIA: Retire la película protectora antes de instalar la campana.

- Utilice únicamente tornillos y herramientas que sean adecuados para la campana.

ADVERTENCIA: Si no se instalantornillososujetadores de acuerdo con estas instrucciones, se puede producir una descarga eléctrica.

- No observar directamente con instrumentos ópticos (prismáticos, lupas, etc.).

- No cocine en flambeado bajo la campana: podría producirse un incendio.

- Este aparato puede ser utilizado por niños a partir de los 8 años y por personas con capacidades psico-físico-sensoriales reducidas o con una experiencia y conocimientos

insuficientes, siempre que sean cuidadosamente supervisados e instruidos sobre cómo utilizar el aparato de forma segura y sobre los peligros que conlleva. Asegúrese de que los niños no jueguen con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser llevados a cabo por niños, a menos que sean supervisados.

- Supervise a los niños, asegurándose de que no jueguen con el aparato.

- El aparato no debe ser utilizado por personas (incluyendo niños) con capacidades psico-físico-sensoriales reducidas o con experiencia y conocimientos insuficientes, a menos que sean cuidadosamente supervisados e instruidos.

Las piezas accesibles pueden calentarse mucho cuando se utilizan aparatos de cocina.

- Limpie y/o reemplace los filtros después del tiempo especificado (peligro de incendio). Véase el apartado Mantenimiento y limpieza.

- Deberá preverse una ventilación adecuada en el espacio cuando la campana extractora de humos se utilice junto con aparatos que utilicen gas u otros combustibles (no aplicable a los aparatos que sólo descargan aire en el local).

- El símbolo en el producto o

en su embalaje indica que este producto no debe desecharse como residuo domésticonormal. Tenga en cuenta que el producto a eliminar debe recogerse en un punto de recogida adecuado para el reciclaje de componentes eléctricos y electrónicos. Al asegurarse de que este producto se deseche correctamente, ayudará a evitar las posibles consecuencias negativas para el medio ambiente y la salud que podrían derivarse de una eliminación inadecuada de este producto. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el Municipio, el servicio local de eliminación de residuos o la tienda donde adquirió el producto.

2. USO

• La campana extractora está diseñada exclusivamente para uso doméstico, para eliminar los olores de la cocina.
• Nunca utilice la campana para fines distintos de aquellos para los que fue diseñada.
• No deje nunca llamas altas bajo la campana cuando está en funcionamiento.
• Ajuste la intensidad de la llama para dirigirla sólo a la parte inferior del recipiente de cocción, asegurándose de que no llegue a los lados.
• Las freidoras deben ser controladas continuamente durante su uso: el aceite recalentado puede incendiarse.

3. LIMPIEZA Y MANTENIMIENTO

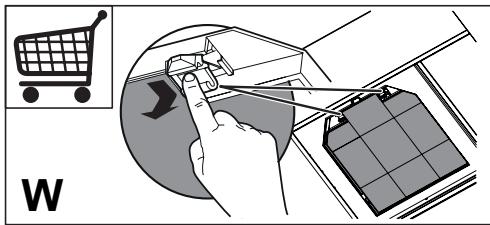

- El filtro de carbón activo no se puede lavar ni regenerar, y se debe cambiar cada 4 meses de funcionamiento aproximadamente, o con mayor frecuencia si se utiliza muy frecuentemente (W).

- Los filtros de grasa deben limpiarse cada 2 meses de operación, o con mayor frecuencia si se utilizan muy frecuentemente y se pueden lavar en el lavavajillas (Z).

- Limpie la campana con un paño húmedo y un detergente líquido suave.

4. MANDOS

Tecla	Funciones	Led
T1Velocidad	Enciende el motor a la primera velocidad.	Encendido
	Apaga el motor.	-
T2Velocidad	Enciende el motor a la segunda velocidad.	Encendido
T3Velocidad	Presionada brevemente enciende el motor a la tercera velocidad.	Fijo
	Presionada por 2 segundos. Activa la cuarta velocidad temporizada a 6 minutos, al final de los cuales vuelve a la velocidad implementada precedentemente. Adecuada a enfrentar las máximas emisiones de humos de cocción.	Intermitente
LLuz	Enciende y apaga la instalación de iluminación.	-

Atención : La tecla T1 apaga el motor pasando siempre por la primera velocidad.

5. ILUMINACIÓN

- Para la sustitución ponerse en contacto con la Asistencia Técnica ("Para la compra dirigirse a la asistencia técnica").
