ODETTE PLUS - Dunstabzugshaube FABER - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	FABER
Modell	ODETTE PLUS
Geräteklasse	I (Erdung erforderlich)
Stromversorgung	220-240 V ~ 50/60 Hz
Anzahl Geschwindigkeiten	4 + Intensivstufe (Zeitschaltung 6 Min.)
Beleuchtung	Ja (Taste E, maximale Helligkeit)
Fernbedienung	Ja (Batterie CR2032 nicht enthalten)
24h-Funktion	Ja (Motor 10 Min./Std. für 24h)
Delay-Funktion (Zeitverzögerung)	Ja (30 Min.)
Mindestsicherheitsabstand	650 mm (oder mehr gemäß Herdanweisungen)
Durchmesser Abluftleitung	mindestens 120 mm
Fettfilter	Waschbar (alle 2 Monate, Geschirrspüler)
Kohlefilter	Austausch alle 4 Monate (nicht waschbar)
Außenreinigung	Feuchtes Tuch und mildes Flüssigwaschmittel
Verwendung	Nur für den Haushalt
Reparierbarkeit	Fachkundigen Techniker hinzuziehen (Kabel, Beleuchtung)

Häufig gestellte Fragen - ODETTE PLUS FABER

In welcher Höhe sollte die Dunstabzugshaube über dem Herd installiert werden?

Der Mindestsicherheitsabstand zwischen Kochfläche und Dunstabzugshaube beträgt 650 mm. Wenn Ihr Gasherd einen größeren Abstand vorschreibt, ist dieser unbedingt einzuhalten.

Wie reinigt man die Fettfilter?

Die Fettfilter sollten alle 2 Monate gereinigt werden (bei intensiver Nutzung häufiger). Sie können in der Geschirrspülmaschine oder von Hand mit einem milden Reinigungsmittel gewaschen werden.

Wann sollte der Kohlefilter ausgetauscht werden?

Der Aktivkohlefilter ist weder waschbar noch regenerierbar. Er sollte etwa alle 4 Monate oder häufiger bei starker Nutzung ausgetauscht werden.

Welche Batterie verwendet die Fernbedienung?

Die Fernbedienung verwendet eine 3V CR2032 Batterie (nicht im Lieferumfang). Entsorgen Sie verbrauchte Batterien nicht im Hausmüll, sondern geben Sie sie an einer Sammelstelle ab.

Wie aktiviere ich die Intensivstufe?

Drücken Sie die Taste D etwa 2 Sekunden lang, um die Intensivstufe zu aktivieren. Diese läuft 6 Minuten lang und kehrt dann automatisch zur vorherigen Geschwindigkeit zurück.

Wozu dient die 24h-Funktion?

Die 24h-Funktion lässt den Motor auf Stufe 1 für 10 Minuten pro Stunde über 24 Stunden laufen. Aktivieren Sie sie, indem Sie die entsprechende Taste auf der Fernbedienung 2 Sekunden lang drücken.

Wie verwende ich die Zeitverzögerung (Delay)?

Drücken Sie die Delay-Taste auf der Fernbedienung, um die vollständige Abschaltung der Dunstabzugshaube (Motor + Beleuchtung) nach 30 Minuten zu programmieren. Die Verzögerung wird durch ein Blinken der Motor-LED alle 0,5 Sekunden angezeigt.

Darf ich unter der Dunstabzugshaube flambieren?

Nein, flambieren Sie niemals Speisen unter der Dunstabzugshaube. Dies könnte einen Brand verursachen.

Was tun, wenn das Netzkabel beschädigt ist?

Wenn das Kabel beschädigt ist, lassen Sie es vom Hersteller oder einem autorisierten Techniker austauschen, um elektrische Gefahren zu vermeiden.

Wie tausche ich die Beleuchtung aus?

Für den Austausch der Beleuchtung wenden Sie sich bitte an den Kundendienst oder einen qualifizierten Techniker.

BEDIENUNGSANLEITUNG ODETTE PLUS FABER

DE 1. SICHERHEITSINFORMATIONEN

Zu Ihrer eigenen Sicherheit und für die korrekte Funktion des Gerätes lesen Sie diese Betriebsanleitung aufmerksam durch, bevor Sie das Gerät installieren und benutzen. Verwahren Sie die Bedienungsanleitung stets zusammen mit dem Gerät, auch wenn Sie es an Dritte weitergeben oder übertragen. Es ist wichtig, dass der Benutzer alle Betriebs- und Sicherheitsmerkmale des Gerätes kennt.

Die Kabel müssen von einem zuständigen Fachmann angeschlossen werden.

• Der Hersteller haftet nicht für etwaige Schäden, die durch eine fehlerhafte Installation oder einen ungeeigneten Gebrauch entstehen können.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (einige Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Sollten die Installationsanweisungen des gasbetriebenen Kochfelds einen größeren Abstand als oben angegeben vorsehen, ist dies zu berücksichtigen.
• Sicherstellen, dass die Netzspannung der auf dem Typenschild angegebenen Spannung

entspricht. Das Typenschild ist im Inneren der Haube angebracht.

• Trennvorrichtungen müssen in der festen Anlage gemäß Normen über Verkabelungssysteme installiert werden.
• Für Geräte der Klasse I: Sicherstellen, dass das Versorgungsnetz des Gebäudes korrekt geerdet ist. Die Abzugshaube an den Schornstein mit einem Rohr mit Mindestdurchmesser von 120 mm anschließen. Der Verlauf des Rauchabzugs muss so kurz wie möglich sein.
• Alle gesetzlichen Vorschriften im Bereich Abluft einhalten. Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase abgeleitet werden (z.B. von Heizkesseln, Kaminen, usw.).
• Falls die Abzugshaube mit Geräten verwendet wird, die nicht elektrisch betrieben sind (z.B. Gasgeräte), muss im Raum für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Wird die Abzugshaube zusammen mit nicht elektrisch betriebenen Geräten eingesetzt, darf der Unterdruck im Raum 0,04 mbar nicht überschreiten, damit die Abgase nicht wieder angesaugt werden. Die Luft darf nicht durch einen Kanal abgelassen werden, der

als Rauchabzug für Gasgeräte oder Geräte verwendet wird, die mit anderen Brennstoffen betrieben werden.

• Wenn das Gerätekabel beschädigt ist, muss es vom Hersteller oder von einem Kundendiensttechniker ersetzt werden. Den Stecker in eine den einschlägigen Vorschriften entsprechende zugängliche Steckdose stecken.
• Was die technischen und sicherheitsrelevanten Maßnahmen für den Rauchabzug betrifft, sind die Vorgaben der örtlichen Behörden streng einzuhalten.

WARNUNG: Vor der Installation der Haube die Schutzfolien abziehen.

• Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden.

WARNUNG: Die Nichtbeachtung der Anweisungen zur Verwendung von Schrauben und Befestigungselementen gemäß der vorliegenden Anleitung kann zu Stromschlaggefahren führen.

• Nicht direkt mit optischen Instrumenten (Fernglas, Lupe usw.) in das Licht schauen.
• Auf keinen Fall unter der Haube flambieren: Dabei könnte ein Brand entstehen.
• Dieses Gerät darf von Kindern ab 8 Jahren und von Personen mit eingeschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen benutzt werden, sofern sie beaufsichtigt werden oder in den sicheren Gebrauch des Geräts und die damit verbundenen Gefahren eingewiesen wurden. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung, die vom Benutzer durchzuführen sind, dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, vorausgesetzt, sie werden aufmerksam beaufsichtigt oder über den sicheren Gebrauch des Geräts und die damit verbundenen Gefahren eingewiesen. Sicherstellen, dass Kinder nicht mit dem Gerät spielen. Vom Benutzer auszuführende Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern ausgeführt werden, sofern sie nicht dabei beaufsichtigt werden.

• Kinder müssen beaufsichtigt werden, damit sichergestellt wird, dass sie nicht am Gerät spielen.
• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, es sei denn, sie werden aufmerksam beaufsichtigt und eingewiesen.

Die frei zugänglichen Teile können während des Kochens mit Kochgeräten sehr heiß werden.

Die Filter sind nach den angegebenen Intervallen zu reinigen und/oder zu ersetzen (Brandgefahr). Siehe Absatz Wartung und Reinigung.

• Wenn die Abzugshaube gleichzeitig mit Geräten verwendet wird, die Gas oder andere Brennstoffe benutzen, muss im Raum eine ausreichende Belüftung vorhanden sein (gilt nicht für Geräte, die nur Luft in den Raum ablassen). Schutzschild bei Rissbildung ersetzen. Das Symbol am Produkt oder auf der Verpackung weist darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das ausrangierte Gerät muss vielmehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschriftsmäßigen Entsorgung des Gerätes trägt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling dieses Produktes können bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Händler, der das Gerät verkauft hat, eingeholt werden.

Die Abzugshaube wurde ausschließlich für den tatsächlichen Gebrauch entwickelt, um Kochdünste zu beseitigen. Die Haube darf nur für den vorgesehenen Zweck benutzt werden. - Unter der eingeschalteten Haube keine offenen Flammen benutzen. Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausreicht. - Fritteusen müssen während des Gebrauchs ständig überwacht werden: Überhitztes Öl könnte sich entzünden.

Die Abzugshaube wurde ausschließlich für den tatsächlichen Gebrauch entwickelt, um Kochdünste zu beseitigen. Die Haube darf nur für den ihr zugedachten Zweck benutzt werden. - Unter der eingeschalteten Haube keine offenen Flammen benutzen. Die Flamme so regulieren, dass sie

nicht über den Boden des Kochgeschirrs hinausragen. - Fritteusen müssen während des Gebrauchs ständig überwacht werden: Überhitztes Öl könnte sich entzünden.

3. REINIGUNG UND WARTUNG

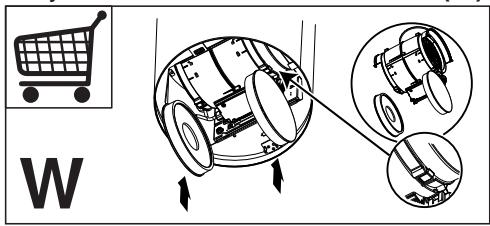

• Der Aktivkohlefilter ist weder waschbar, noch regenerbar und muss bei normalem Betrieb zirka alle 4 Monate oder auch öfter ausgewechselt werden, je nach Intensität des Gebrauchs (W).

Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung offen zu reinigen und können in der Spülmaschine gespült werden (Z).

Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.

4. BEDIENELEMENTE

0 A

B

C

D

E

Taste	Funktion	LED
A	Schaltet den Motor mit der 1. Geschwindigkeit ein/aus.	Erleuchtet.
B	Schaltet den Motor mit der 2. Geschwindigkeit ein.	B + A erleuchtet.
C	Schaltet den Motor mit der 3. Geschwindigkeit ein.	C + A erleuchtet.
D	Schaltet den Motor mit der 4. Geschwindigkeit ein.	D + A erleuchtet.
	Hält man die Taste ca. 2 Sekunden lang gedrückt, schaltet sich der Motor mit der INTENSIVGESCHWINDIGKEIT ein.Diese Geschwindigkeit ist auf 6 Minuten zeitgeregelt. Nach Ablauf dieser Zeit kehrt das System zu der zuvor eingestellten Geschwindigkeit zurück.Wird sie bei ausgeschalteten Motor aktiviert, schaltet das System nach Ablauf der Zeit auf OFF.Hält man die Taste D oder die Taste A ca. 2 Sekunden lang gedrückt, wird die Funktion deaktiviert.	Blinkt.
E	Schaltet die Beleuchtung bei maximaler Intensität ein/aus.	-

5. FERNBEDIENUNG

Die Fernbedienung wird von einer 3V-Batterie vom Typ CR2032 (nicht mitgeliefert) gespeist.

• Die Fernbedienung nicht in der Höhe von Wärmequellen ablegen.
• Altbatterien dürfen nicht in die Umwelt gelangen. Sie müssen über spezielle Sammelbehälter entsorgt werden.

		Schaltet den Motor ein oder aus.
		-
		Schaltet die Beleuchtung ein oder aus.
		Aktiviert/Deaktiviert von jeder Geschwindigkeit aus, auch bei abgestelltem Motor, die INTENSIVGE-SCHWINDIGKEIT. Diese Geschwindigkeit ist auf 6 Minuten zeitgeregelt. Nach Ablauf dieser Zeit keht das System automatisch zu der zuvor eingestellten Geschwindigkeit zurück. Wird sie bei abge-stelltem Motor aktiviert, schaltet das System nach Ablauf der Zeit auf OFF. Sie wird durch Betätigten derselben Taste oder der Taste „Motor OFF" deaktiviert.
		Hält man die Tappe eine Sekunden lang gedrückt, wird nach 30 Minuten die vollständige Ausschal-tung der Abzugshaube (Beleuchtung + Motor) aktiviert. Um die DELAY-Funktion zu deaktivieren, dieselbe Tappe erneut drücken oder den Saugmotor ausschalten. Die DELAY-Funktion wird durch das Blinken (alle 0,5 Sekunden) der LED des Motors auf dem Tastenfeld angezeigt. Hält man die Tappe 2 Sekunden lang gedrückt, wird die 24-Stunden-Funktion aktiviert. Die Abzugshau-be schaltet sich mit der 1. Geschwindigkeit ein. In thisem Fall wird der Saugmotor 24 Stunden lang jeder Stunde 10 Minuten lang eingeschaltet. Danach wird die Funktion automatisch deaktiviert. Die 24-Stunden-Funktion wird durch das Blinken (alle 2 Sekunden) der LED des Motors auf dem Tastenfeld angezeigt. Um die 24-Stunden-Funktion zu deaktivieren, dieselbe Tappe erneut drücken oder den Saugmotor ausschalten. Die Funktion ist nicht frei gegeben, wenn die Intensivgeschwindigkeit oder die Delay-Funktion aktiviert ist.
+		Erhöht die Betriebsgeschwindigkeit des Motors.
-		Verringeret die Betriebsgeschwindigkeit des Motors.

6. BELEUCHTUNG

LED-Strahler

• Für den Austausch der LED-Strahler wenden Sie sich bitte an den Kundendienst.
