STELLA 700 - Dunstabzugshaube ROBLIN - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	ROBLIN
Modell	STELLA 700
Versorgungsspannung	220-240 V~, 50/60 Hz
Schutzklasse	Klasse I
Beleuchtungsleistung	1,1 W (LED)
Lampentyp	Spot-LED, 12 V, AMP-Stecker
Anzahl Geschwindigkeiten	4 (davon eine intensive Geschwindigkeit, 10 Minuten zeitgesteuert)
Fettfilter	Spülmaschinenfest (max. 50°C), Lebensdauer 10 Jahre
Geruchsfilter	Waschbar (optional) oder Aktivkohle, Austausch alle 3 Monate
Clean-R-Funktion	UV-Lampe und Katalysator, Lebensdauer 6000 h, Austausch alle 3 Jahre
Wartung	Regelmäßige Reinigung mit nicht scheuerndem Reinigungsmittel und feuchtem Schwamm
Sicherheit	Nicht unter der Dunstabzugshaube flambieren, ständige Überwachung des Frittierens
Elektrischer Anschluss	Kabel H05VV-F 3x0,75 mm² mit Stecker 10/16 A, Erdung
Montage	Durch qualifizierten Installateur, geeignete Dübel für den Untergrund verwenden
Verfügbarkeit von Ersatzteilen	10 Jahre ab Kauf (Kaufbeleg erforderlich)
Garantie	2 Jahre Ersatzteile (ohne Arbeitszeit und Anfahrt)
Kundendienst	04 88 78 59 93

Häufig gestellte Fragen - STELLA 700 ROBLIN

Wie reinige ich die Fettfilter der Dunstabzugshaube STELLA 700?

Die Fettfilter werden in der Spülmaschine bei maximal 50°C gereinigt, idealerweise einmal im Monat. Lassen Sie sie an der Luft trocknen, bevor Sie sie wieder einsetzen. Diese Filter haben eine Lebensdauer von 10 Jahren.

Wann müssen die Geruchsfilter ausgetauscht werden?

Bei waschbaren Geruchsfiltern reinigen Sie sie alle 2 Monate in der Spülmaschine und reaktivieren Sie sie im Backofen bei 100°C für 10 Minuten. Bei Aktivkohlefiltern ersetzen Sie sie mindestens alle 3 Monate oder häufiger, wenn die Haube mehr als 3 Stunden täglich genutzt wird.

Wie setze ich die Fernbedienung der Dunstabzugshaube zurück?

Wenn die Haube nicht auf die Fernbedienung reagiert, überprüfen Sie zuerst die korrekte Position und den Zustand der Batterien (2 LR03-Batterien 1,5 V). Wenn das Problem weiterhin besteht, befolgen Sie das Aktivierungsverfahren der Fernbedienung gemäß der Anleitung. Stellen Sie auch sicher, dass Abstand und Winkel korrekt sind.

Was tun, wenn die Dunstabzugshaube gar nicht funktioniert?

Überprüfen Sie zuerst Ihren Hauptsicherungskasten und den Anschluss des Netzkabels. Wenn die Stromversorgung in Ordnung ist und die Haube weiterhin nicht funktioniert, wenden Sie sich an einen Fachmann. Versuchen Sie keine Reparatur selbst.

Wie reinige ich die Außenseite der Dunstabzugshaube?

Verwenden Sie ein nicht scheuerndes Reinigungsmittel und einen feuchten Schwamm. Für Edelstahlteile können Sie einmal jährlich das Produkt Ref. 112.0172.941 verwenden. Vermeiden Sie nasse Tücher und führen Sie niemals Gegenstände in die Abluftöffnung ein.

Wie verwende ich die Intensivstufe?

Um die Intensivstufe (4. Stufe) zu aktivieren, drücken Sie die Taste 3/4 für 2 Sekunden lang. Die Haube läuft dann 10 Minuten auf voller Leistung und kehrt danach automatisch zur vorherigen Geschwindigkeit zurück. Verwenden Sie sie bei starken Dampf- oder Fettentwicklungen.

Was tun bei defekter Beleuchtung?

Überprüfen Sie die Lichtquellen. Wenn die LED-Lampen defekt sind, muss der Austausch ausschließlich durch einen autorisierten Fachmann erfolgen. Die UV-Lampen (Clean-R) haben eine Lebensdauer von ca. 6000 Stunden und müssen zusammen mit dem zugehörigen Katalysator ausgetauscht werden.

Wie installiere ich die Dunstabzugshaube richtig?

Die Montage muss von einem qualifizierten Installateur durchgeführt werden. Verwenden Sie geeignete Dübel für den Untergrund (Wand, Decke). Beachten Sie den Austrittsdurchmesser, schließen Sie nicht an eine Lüftungsanlage an und sorgen Sie für eine ausreichende Luftzufuhr, um Unterdruck zu vermeiden. Der Abstand zwischen Kochfeld und Haube muss den Normen entsprechen.

Wie ist das Verfahren zum Austausch der LED-Lampen?

Der Austausch defekter LED-Lampen muss einem autorisierten Fachmann überlassen werden. Versuchen Sie nicht, dies selbst zu tun. Die Lampen sind vom Typ Spot-LED, 12 V, 1,1 W, mit AMP-Stecker. Kontaktieren Sie den Kundendienst unter 04 88 78 59 93.

Wie kontaktiere ich den ROBLIN-Kundendienst?

Der Kundendienst ist unter 04 88 78 59 93 erreichbar. Halten Sie die Handelsreferenz, die Seriennummer (auf dem Typenschild im Inneren der Haube), eine Kopie der Kaufrechnung und eine Beschreibung des Fehlers bereit.

BEDIENUNGSANLEITUNG STELLA 700 ROBLIN

These Anleitung gilt fur mehrere Geräteausführungen.

Sie kann Beschreibungen zu Zubehörkomponenten enthalten, die nicht in Ihr Gemät vorhanden sind.

DIESES GERAT ERFULLT DIE FOLGENDEN NORMEN:

EN 60 335-1:2012+A11:2014, EN 60 335-2-31:2014, EN 62233:2008 + C1:2008, EN 61 000-3-2:2006 + A1/A2: 2009, EN 61 000-3-3:2008, EN 55 014-1:2006 + A1:2009 + A2:2011, EN 55 014-2:1997 + A1:2001 + A2:2008, EN 61591:1997/A2:2011, EN 50564:2011, EN 50581:2012, 2014/35/EG über die elektrische Sicherheit, 2014/30/EG über die elektromagnetische Verträglichkeit, die Okodesign-Richtlinie 2009/125/EG, 2011/65/EG zur Beschränkung der Verwendung bestimmter gefährlicher Stöe in Elektro- und Elektronikgeräten, und die wesentlichen Anforderungen der europäischen Richtlinien 66/2014.

Wenn ein Produkt mit dem Symbol einer durchgestruchenen Mülltonne versehen ist, bedeutet dies, dass das Produkt unter die europäische Richtlinie 2002/96/EG fällt.

Ihr Produkt wurde unter Verwendung qualitativ hochwertiger Materialien und Komponenten konstruiert und hergestellt, die recy- celt und wiederverwendet werden können:

• Bittle informieren Sie sich über das ortliche Abfalltrennungssystem für Elektro- und Elektronikabfälle,
• Halten Sie sichitte an die ortlichen Bestimmungen und entsorgen Sie ihre Altgerate nicht mit dem normalen Hausmull,
  Die ordnungsgemäß Entsorgung Ihres Altgerats tragt zur Vermeidung mölicher negativer Auswirkungen fur die Umwelt und die menschliche Gesundheit bei.

Dieses Gerätarf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder von Personen verwendet werden, die keine Erfahrung und Kenntnis im Umgang mit dieser Art von Geräten haben, es sei dann, der Gebrauch erfolgt unter Beaufsichtigung und Anleitung durch eine Person, die für deren Sicherheit verantwortlich ist. Kinder muss beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

HINWEISE ZUR MONTAGE

Die Montage und der Anschluss sind von einem qualifizierten Installatuer(1) vorzunehmen.

Verwenden Sie für den Untergrund geeignete Dubel – erkundigen sich hierfür bei den Herstellern – und zementieren Sie diese ggf. ein. Das Unternehmen leht jeder Haftung für eine fehlerhafte Verankierung infolge des Bohrens und der Befestigung mit Dubeln ab.

Die Abzugshaube ist mit einem Netzkabel vom Typ HO5VVF 3 x 0,75 mm² versehen, welches einen genormten 10/16A Stecker mit Erdungskontakt besitzt.

Schutzklasse: 1

Versorgungsspannung: 220-240V einphasig - 50/60Hz.

Überprüfen Sie, dass die Netzspannung mit den auf dem Typenschild angegebenen Werteninnen an der Abzugshaube übereinstimmt.

Wenn die Abzugshaube direkt an das Netz (ohne ihren Stecker) angeschlossen wird, muss dem Gerät ein allpoliger Trennschalter mit 3 mm Kontaktö nung vorgeschaltet werden. Der Schutzleiter (gelber und grüner Draht) darf durch diesen Trennschalter nicht unterbrochen werden.

• Beachten Sie den Ausgangsdurchmesser des Geräts: Die Abzugshaubearf auf keinen Fall an eine Leitung der mechanischen Belüfung angeschlossen werden.
• Wenn die Abluft über eine Abzugsleitung abgefuhrt wird, ist darauf zu achten, dass diese nicht bereits zur Abführung von Gasen und Rauch von Geräten genutzt wird, die mit einer anderen Energieform als elektrischem Strom betrieben werden.
• Positionieren Sie die Kochfläche möglichst nahe am Abzug und vermeiden Sie übermäßig Biegungen im Kabelmantel, um Spanningsverluste zuweit wie möglich zu reduzieren.
  Sorgen Sie bei allen Installationsarbeiten fur einen ausreichenden Luftstaustausch in der Kuche. Denken Sie daran, einen oder mehrere Luftteinlasse vorzusehen, deren Querschnitt mindestens zu groß wie der Durchmesser des Abzugsohrs ist, damit in der Kuche kein Unterdruck entstehen.
• Sehen Sie eine ausreichende Belüfung vor, wenn ein Kochgerät oder ein anderes Gerät gleichzeitig die Umgebungsluft aus dem Raum nutzt, in dem die Abzugshaube installiert ist.

• Der im Raum erzeugte maximale Unterdruck muss unter 0,04 mbar liegen – damit wird ein Rückstrom von Verbrennungsgasen verhindert.
  Das Gerät muss so platziert werden, dass der Netzstecker zugänglich ist.

• Verwenden Sie möglichst eine gingere Absaugleistung; nutzen Sie die höchste Stufe nur, wenn es nötig ist.

• Eine gut geluftete Kuche erhöht die Ektivität der Abzugshaube.
• Reinigen Sie die Fettfilter regelmäßig, damit ihre Wirksamkeit erhalten bleibt.
• Ein gesättigter Filter ist nicht leistungsfähig und damit nicht länger Zeit verwendet werden.

GEBRAUCHSHINWEISE

NIEMALS SPEISEN UNDER DEM GERÄT FLAMBIEREN

Niemals mit oener Flamme unter der eingeschalteten Abzugshaube hantieren.

Bratfette erfordern eine ständige Beaufsichtigung, da sich überhitztes Öl entzünden kann.

Die zugänglichen Teile der Abzugshaube konnen heißt werden, wenn sie mit Kochgeräten benutzt wird.

Um eine maximale Aufnahmee zienz für Rauchgase oder Dampf zu erzielen, setzen Sie die Abzugshaube vor und nach dem Kochen bzw. Braten der Speisen etwa 5 Minuten lang eingeschaltet:

die niedrigen Leistungsstufen werden fur das Garen bei geringer Hitze und fur Soen, leichtes Köcheln, usw. empfohlen.
die mittleren Leistungsstufen werden fur längeres Garen, zum Grillen und Frittieren empfohlen.
die hohen Leistungsstufen werden fur Garmethoden mit starker Fett- und Rauchentwicklung empfohlen.
die hochste Leistungsstufe wird im Falle kurzzeitiger enormer Rauch- und Fettentwicklungen empfohlen.

INSTANDHALTUNG

Vermeiden Sie die Gefahr von Bränden, indem Sie die Abzugshaube gemäß den Instandhaltungshinweisen reinigen: Schalten Sie vor jeglichen Wartungs- oder Elektroarbeiten die Abzugshaube spannungsfrei. Ziehen Sie Handschuhe an

• Reinigen Sie regelmäßig das Gehäuse unter Verwendung eines nicht scheuernden Reinigungsmittels und eines leicht angefeuchteten Schwamms.
  Zur Erneuerung (mindestens im Jahresinterval) der äußerten Edelstahlteile verwenden Sie vorzugsweise das Produkt Art.-Nr. 112.0172.941
• Benutzen Sie nie nasse Schwämme oder Putzlappen.
  Fuhren Sie keinen Gegenstand oder die Hande in die Önung für die Luftabführung ein.
  Reinigen Sie das Innere des Geblasekörpers einzelmal jährlich.
• Überprüfen Sie alle 6 Monate den ordnungsgemäßen Abstrom der Abluft.
• Halten Sie die örtlichen gesetzlichen Vorschriften bezüglich der Abführung der Abluft ein.
  IEs ist unerländlich, die Fettfilter regelmäßig in der Geschirrspulmaschine bei einer Temperatur von maximal 50^ einmal im Monat oder entsprechend den Bestellangaben zu reinigen (siehe Seite Bestellung). Lassen Sie die Filter an der frischen Luft trocknen. Diese Filter haben eine Lebensdauer von 10 Jahren.

• Wenn ihre Abzugshaube mit waschbaren Geruchsfilters ausgestellt ist, müssen diese alle 2 Monate bei hoher Temperatur in der Spulmaschine (ohne andere Kuchenutensilien) gereinigt und in der Spulmaschine oder für etwa 30 Minuten an der frischen Luft getrocknet werden.
• Reaktivieren Sie die waschbaren Geruchsfilter nach dem Reinigen und Trocknen, indem Sie sie für 10 Minuten bei maximal 100^ in den Ofen legen. Im Zuge der Reinigung der waschbaren Geruchsfilter sind grundsätzlich auch die Fettfilter zu reinigen.
  Die Aktivkohle-Geruchsfilter (3) müssen mindestens alle 3 Monate oder haufiger, wenn die Abzugshaube länger als 3 Stunden am Tag benutzt wird, ausgewechselt werden; oder entsprechend den Bestellangaben zu reinigen (siehe Seite Bestellung). Mit dem Austausch der Aktivkohle-Geruchsfilter Goes standardmäßige eine Reinigung der Fettfilter einher

CLEAN-R

Die UV-Lampen haben eine Lebensdauer von ca. 6000 Stunden. Die Lebensdauer der Clean-Air-Filter (Katalysatoren) entspricht der der UV-Lampen.
- Im Zuge des Austauschs einer UV-Lampe (alle 3 Jahre) erfolgt grundsätzlich ein Wechsel des entsprechenden Clean-Air-Filters.

• Der Austausch defekter LEDs darf nur von einer zugelassenen Fachperson vorgenommen werden.

VERFÜGBARKEIT VON ERSATZTEILEN

Gemäß Antikel R 111-3 des Verbraucherschutzgesetzes garantiert ROBLIN für Produkte, die ab dem 1. März 2015 in Verkehr gebracht werden, die Verfügbarkeit von Ersatzteilen, die für die Verwendung seiner Produkte für einen Zeitraum von 10 Jahren erforderlich sind. Jahre ab dem Kauf des Produkts durch den Verbraucher, wobei die Rechnung gültig ist, sofern sie innerhalb von 12 Monaten nach dem Verkaufsdatum von ROBLIN an den Kunden erfolgt. Im Falle einer Fehlfunktion informieren Sie ihren Installateur, der das Gerät und seine Verbindung überprüfen muss.

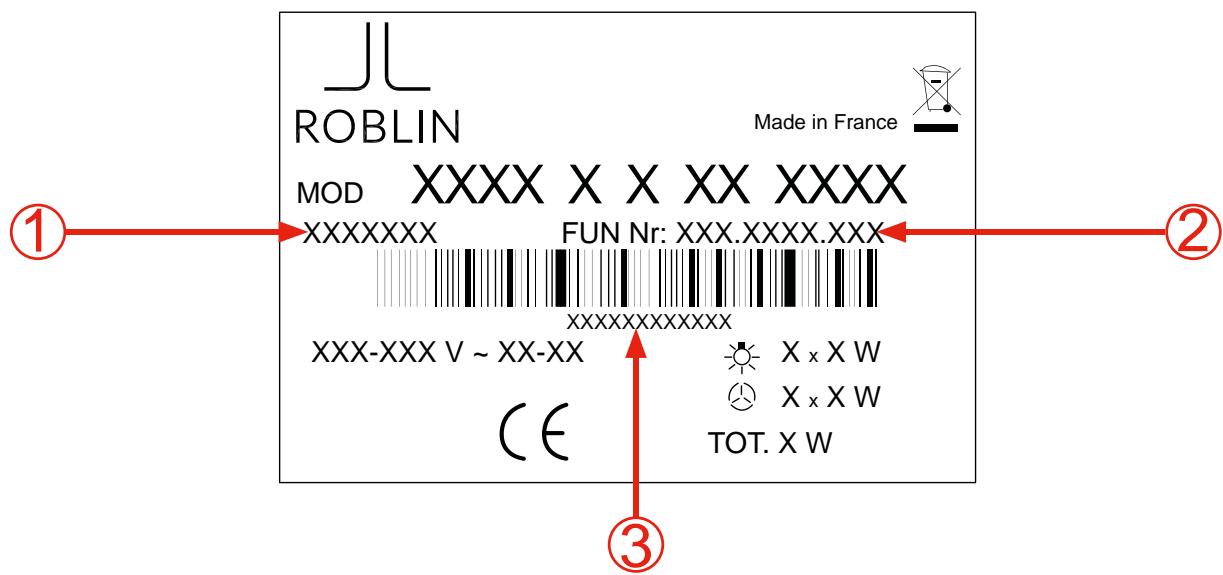

Machen Sie das auf dem Gehäuse der Abzugshaube an der Innenseite hinter den Filtern aufgeklebe Typenschild ausfindig. Die Kundendienstabteilung besteht die auf thisem Etikett angegebenen Informationen, um technische Untersitzung leisten zu konnen.

Kundendienstabteilung: (+33) (0)4.88.78.59.93

Die abgelesenen Nummern unter eintragen und aufbewahren

GEGBENENFALLS DEM KUNDENDIENST MITZUTEILENDE INFORMATIONEN.

(1)

PRODUKCODE :

(2)

FUNCODE:

(3)

SERIEN-NR :

GARANTIE UND KUNDENDIENST

IF AN ELECTRIC COMPONENT IS DAMAGED IT CAN ONLY BE REPLACED BY A REPAIR SHOP APPROVED BY THE MANUFACTURER BECAUSE SPECIAL TOOLS ARE REQUIRED.

Beschermingsmodus: klasse 1.

Netspanning: 220-240V mono - 50 / 60Hz

Beachten Sieitte die zuvor in den Abschnitten WARTUNG und GARANTIE UNDKUNDENDIENST AUFGEFHRTEM HINWEISE

		Schritt 1	Schritt 2
Probleme	Einzelheiten und/oder Umstände der Probleme	Kontrollvorgänge	AZu ergreifende Maßnahme, wenn mit „Schritt 1" das Problem nicht behoben werden konnte oder es eines weiteren Wartungsvorgangs bedarf.
Die Abzugshaube funk-tioniert nicht.	Es wird keine Funktion ausgeführct (Absau-gung, Beleuchting...).	1. Überprüfen Sie ihre Hauptschalttafel.2. Überprüfen Sie den Anschluss des Netzkabels der Abzugshaube und die Verbindung mit dem Hauss-tromnetz.	Sollten Sie einen Fehler an der Stromversorgung (1 oder 2) feststellen, rufen Sie einen Elektriker..Wenn alles in Ordnung ist und das Problem fortbesteht, rufen Sie einen spezialisierten Re-paraturfachmann.
Die Abzugshaube reagiert nicht auf die Fernbedienung.		1. Überprüfen Sie, ob die Batterien im Gehäuse der Fernbedienung (richtig) eingelegt sind.2. Überprüfen Sie den Ladezustand der Batterien in der Fernbedienung.3. Die Entfernung zwischen der Abzugshaube und der Fernbedienung ist zu groß oder die Richtung (Winkel) der Fernbedienung zur Abzugshaube ist nicht korrekt.4. Der Empfänger ist nicht aktiviert.	5. Legen Sie die Batterien wieder (richtig) ein.6. Wechseln Sie die Batterien (2 LR03 1,5 Volt-Bat-terien) in der Fernbedienung.7. Verändern Sie die Position der Fernbedienung.8. Fernbedienung folgen.Wenn alles in Ordnung ist und das Problem fortbesteht, rufen Sie einen spezialisierten Re-paraturfachmann.
Gerausche, Vibrationen, Problem bei der Absau-gung.	Umluftausführung.	1. Check the condition of your filters (anti-odour).2. Check the positioning and fitting of the anti-odour filter.3. Check the condition of your anti-grease filters.	4. Clean or change the anti-odour filters.5. Replace the anti-odour filters.6. Clean your anti-grease filters.If everything is OK but the problem persists, call in a specialized repairer.
	Außenabluftaus-führung - geringe AbsaugleistungTOTz hoher Motordrehzahl.	1. Überprüfen Sie den Zustand der Fettfilter.2. Überprüfen Sie die Installation der Abzugshaube (Abzugshaube und Abluftleitung, Klappe, Rohrlän-ge, Anzahl der Biegungen, Rohrdurchmesser).	3. Reinigen Sie ihre Fettfilter.Sollten Sie einen Installations- oder Montage-fehler feststellen: Wenden Sie sich an ihren Fa-chhändler/Installeur.Wenn alles in Ordnung ist und das Problem fortbesteht, rufen Sie einen spezialisierten Re-paraturfachmann.
Die Beleuchtung ist schwach.		Überprüfen Sie den Zustand der Leuchtmittel.	Tauschen Sie die defekten Leuchten aus.Für LEDs wenden Sie sich an einen speziali-sierten Reparaturfachmann.
