BEDIENUNGSANLEITUNG ALAN HP 450-2A MIDLAND

1 Einleitung 2
2 Sicherheitsinformationen 3

2.1 Symbole 3
2.2 Warnungen 3
2.3 Technischer Support 4

3 Tasten und Funktionen 4

3.1 Beschreibung 4
3.2 Angezeigte Symbole 6

4 Einstellungen 7

4.1 Lieferumfang 7
4.2 Anbringen / Entfernen des Gurtelclips 7
4.3 Einsetzen / Entfernen des Akkupacks 7
4.4 Akkupack laden 8

5 Die Grundfunktionen des Geräts 9

5.1 Ein- und Ausschalten 9
5.2 Hintergrundbeleuchting 9
5.3 Batteriezustandsanzeige 9
5.4 Rauschspere (Squelch) einstellen 9
5.5 Kanal auswahlen 10
5.6 Senden und Empfangen 10
5.7 Sendesperre bei besetzt (Busy channel lockout) 11
5.8 Betriebsmodus (offener und codierter Funkverkehr) 11
5.9 CTCSS/DCS Codes einstellen 12

5.10 Monitor-Funktion (Squelchüberbrückung) 13
5.11 Sendeleistung einstellen 13
5.12 Notfallfunktion 13
5.13 Scanfunktionen (Suchlauf) 13

6 Funktionen der Menutaste (Menu) 15

6.1 Vox-Modus (e-VOX, Sprachsteuerung) 15
6.2 Roger Beep-Quittungston 16
6.3 Tasten-Bestätigungsstone 16
6.4 Auswahlen des Ruftons 16
6.5 Scrambler (Sprachverschleierung) 16
6.6 Außer-Reichweiten-Kontrolle 17
6.7 Clon-Funktion (Datum zu anderen HP450 2A kopieren) 17

7 Audiozubehör anschließen 18
8 Pflege und Wartung 18

8.1 Funkgerät säubern 18
8.2 Ladekontakte reinigen 18
8.3 Anschlußbuchse 18
8.4 Batterie-Lader 18
8.5 Tipps zur Fehlersuche 19
8.6 Logikfehler beseitigen 21

9 Technische Daten 22

10 CTCSS und DCS Code-Tabellen 23

10.1 Tabelle der CTCSS Codierungen 23
10.2 Tabelle der DCS Codes DCS Code-Nummersystem 23

1

1 Einleitung

Danke, dass Sie sich unser Produkt entschieden haben. Neben einem kompakten Design, einem Aluminium-Druckguss-Rahmen und einer hohen Robustheit unter allen möglichen Umgebungsbedingungen, ist das ALAN HP450 2 A ein industrielles Funksprechgerät, dasalanders fur sehr laute Umgebungen geeignet ist und damit eine maximale Qualität garantiert. Das Gerät kann unter härtesten Arbeitsbedingungen eingesetzt werden, da es folgende Standards erfüllt: MIL 80 C, d, E, F, sowie IP 67 (wasserdicht bis zu 1 Meter unter Wasser). Außerdem bietet das Gerät weitere Innovationen wie den Scrambler für vertrauliche Geschäfte und e-Vox, das ohne ein externes Mikrofon genutzt wird, wie sonst bei traditionellen VOXSystemen üblich.

Das Gerät wird in einer geräumigen Tracebox gefeliefert, die das gesamte mitgelieferte Zubehör aufnimmt: Akkupack, Trageholster aus schlagfestem hochstabilen Polycarbonat mit drehbarem Gurtelclip (360^) und einen Doppelstandlader.

• maximal 312 Programmpläte (Kanalkombinationen) - Diese sind teils vorprogrammiert, um alle für Sie (evtl.) zugewiesen den Betriebsfunkenkanäe + die allgemein freigegebenen PMR 446 Frequenzen jeweils mit den verschiedene möglichen CTCSS Codes zu kombinieren und zu speichern.
  Class IP67 Standard für maximale Robustheit und Zuverlösigkeit - Das Gehäuse schützt das Gerät vor Dreck, Staub und Wasser bis zu einer Wassertiefe von max. 1 Meter
  MIL STd 80 C,d, E, F - Dieser US Militärstandard garantiert eine maximale Zuverlösigkeit.
  Groβes Display - 11 Symbole und 2+2 Ziffern
• Außer-Reichweiten-Kontrolle - Warnt den Benutzer, sobald die

Geräe außer Reichweite kommt.

• E-Vox - Erlaubt freihandiges Kommunizieren ohne Audio-Zubehör oder das Drücken einer Taste
• Eingebaute Sprachverschleierung (Scrambler) - für abhörschere Verbindungen zwischen 2 gleichartigen Geräten
• Hochleistungs-Lithium-lonen Akku (optional für einige Modelle) - Dieser kompakte Akku hat eine Betriebszeit von bis zu 26 Stunden.
• PC-Programmierung- Handler und autorisierte Servicebetriebe können das Gerät auch mit anderen Merkmalen programmieren, z.B. unterschiedlichen Timern oder Kanal-CTCSS Belegungen, Prioritätskanalen, aber auch Einschränkungen auf wesentliche, benutzerspezifische Funktionen sind möglich (z.B. für vereinfachte Bedienbarkeit im Industrie oder Securitybereich)
• Scrambler (Spachverschleierung)- Mithorschutz bei privaten Geschäftschen
  Änderungen dieser Angaben im Rahmen der Produktpflege und des technischen Fortschritte gehalten wir uns auch ohne vorherige Ankündigung vor.
  Das Gerät kann, abhängig von der gekauften Version, mit einem 2.200 mAh Lithium-Ionen Akku oder 1.100 mAh Ni-MH Batterie ausgestattet sein.
  Die Wasserdichtigkeit ist nur garantiert, wenn sowohl die Batterie als auch der Batteriedeckel richtig eingelegt wurden. Bei einem zufälligen Kontakt mit Wasser muss das Gerät sofort getrocknet werden.

2 Sicherheitsinformationen

2.1 Symbole

Praxiserfahrens und Empfehlungen für den richtigen Umgang mit dem Gerät.

2.2 Warnhinweise

Lesen Sie alle Anweisungen in der Anleitung und auf dem Gerät sorgfältig durch. Der Hersteller hat alle möglichen Maßnahmen ausgeschöft, um sicherzugehen, dass alle Informationen in dieser Anleitung komplett, richtig und aktuell sind. CTE International übernimmt jedoch keine Verantwortung für Fehler außerhalb ihres Einflussbereiches. Modifikationen die von nicht autorisierten Personen vorgenommen werden, können die Gültigkeit der Informationen dieser Anleitung beeinflussen.

• Dieses Funkerat entspricht den Anforderungen der EU-R & TTE Direktive (99/05/EC). Vor dem Gebrauch theses Geräts lessen Sieitte die in dieser Anleitung beschriebenen etwaigen Benutzungseinschrankungen in bestimmten Ländern.
• Nutzen Sie das Funkerat immer nur entsprechend den jeweiligen Bestimmungen Ihres Aufenthaltsorts und benutzen Sie das Gerät nicht, wenn es verboten ist oder wenn die Wahrscheinlichkeit besteht, dass Sie etwas beeinträchtigen oder eine ernste Gefährung eingehen.

Betriebsfunkfrequenzen)durfen nur von autorisierten Fachhandlern programmiert werden, wenn Sie im Besitz einer gultigen Frequenzzuteilung der Bundesnetzagentur sind. Ist das nicht der Fall, dann durren nur PMR 446 Frenzen programmiert sein.

Achtung:

Das ALAN HP450 2A wurde speziell konstruiert, um eine langfristig sichere und verlüssliche Nutzung zu garantieren. Für eine optimale Leistung befolgen Sie immer die grundlegenden Vorschutsmaßnahmen für elektrische Geräte:

Benutzen Sie das Gerät nicht ohne Antenne.

Funkbetrieb ohne oder mit einer von uns nicht vorgesehenen Antenne kann den Sender erheblich beschädigen.

Halten Sie die Antenne des Gerätes während des Sendens nicht zu nah an ihren Körper.

Personen mit Herzschrittmachern, Hörgeräten oder medizinischen Geräten sollenn vor Benutzung erst Rücksprache mit ihrem Arzt oder dem Hersteller halten, um sicherzugehen, dass Sie gegen HF Energie ausreichend geschützt sind.

Betreiben Sie das Funkerat nicht in der Höhe von starken elektrischen oder magnetischen Feldern oder in einer explosionsgeführdeten Umgebung.

Dieses Funkerat wurde für die Nutzung unter extremen Bedingungen konstruiert. Trotzdem sollte man es immer vermeiden, das Gerät zu hohen oder zu niedrigen Temperaturen auszusetzen (unter -20°C oder über +55°C).

Setzen Sie das Funkgerät nicht übermäßig Vibrationen, Staub oder einem Wasserstrahl unter Druck aus. Versuchen Sie nicht, das Gerät zu zerlegen oder das

Gerat bzw. die Batterie zu reparieren (außer den Routine-Wartungsarbeiten, die in dieser Anleitung beschrieben sind).

Benutzen Sie nur Originalzubehör!
Halten Sie das Gerät von Strahlwasser fern Auch wenn das Gerät IPX 7 wasserdicht ist, kann Wasser unter higherem Druck trotzem eindringen.

Immer das Funkerat vor dem Reinigen abschalten!

Vergewissem Sie sich, dass die angegebene Spannung auf dem Steckerladegerät mit der Netzspannung übereinstimmt.

Um zu vermeiden, dass das Stromkabel beschädigt werden können, legen Sie nichts auf das Kabel und platzieren es so, dass niemand darüber laufen kann.

2.3 Technischer Support

Schreiben Sie die Seriennummer Ihres Gerätes am besten hier auf. Die Nummer steht im Inneren des Batteriefachs und wird bei technischen Anfragen und / oder bei verlust / Diebstahl des Geräts bestehtigt.

HP450 2A Seriennummer

3 Tasten und Funktionen

3.1 Beschreibung

3.1.a Front- und linke Seite

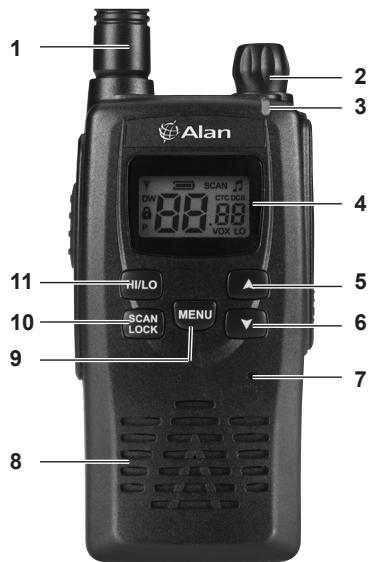

1 Antenne - fest montiert
2 An / Aus / Lautstärke
3 Status LED - Rot bei Senden, grün während des Empfangs
4 LCD Display - (3.2).

5 Taste
6 Taste
7 Integriertes Mikrofon
8 eingebauter Lautsprecher
9 MENU Taste (siehe auch Kapitel 6)
10 SCAN/LOCK - Halten Sie die Taste gedrückt, um die Tastensperre zu aktivieren (5.13).
11 HI/LO Tasten - Auswahr der Sendeleistung (high oder low, sofern freigeschelt) Bei PMR 446 ist diese Umschaltung nicht aktiv, das Gerät sendet immer mit der hochsten Dort erlaubten Leistung (5.12).

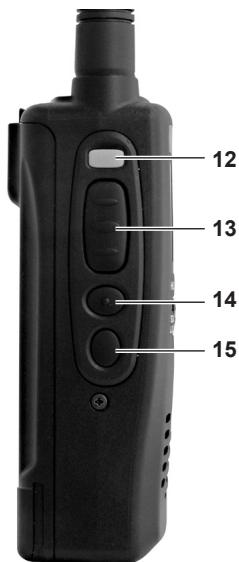

12 Notruftaste E (emergency) - schaltet auf den voreingestalten Notrufkanal (nur im Betriebsfunk möglich) um (5.13).
13 PTT (Push To Talk) - Sendetaste.
14 MON - Halten Sie diese Taste gedrückt, um die Rauschspere zu umgeben (Monitorfunktion), damit Sie alles ohne Unterbrechungen mithören können (5.10); 2 x schnell drücken: zum Einstellen der Rauschspere, siehe auch (5.13).
15 CALL Taste - Kurz drücken um einen Ruffon an die Gegenstation zu senden.

3.1.b Rückseite und rechte Seite

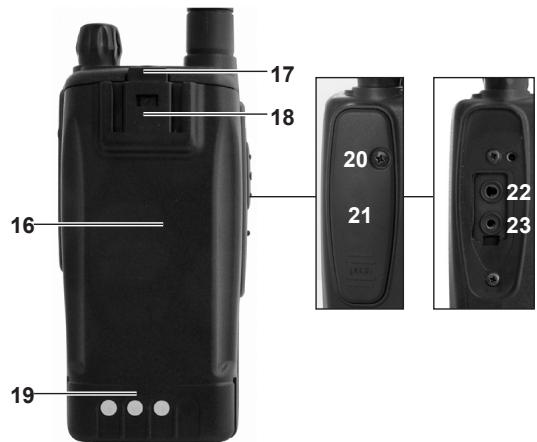

16 Akkupack
17 Akkpack-Verriegelung - Erlaubt das Ausklien und Einrasten eines Akkupacks (4.3.a).
18 Einschubhalterung fur Gurtelclip.
19 Ladekontakte - Über diese Kontakte wird der Akku Ihres Geräts im Standlader aufgeladen (4.4).
20 Befestigungsschraube für den Verschlußdeckel über Mikrofon- und Hörerbuchsen.

21 Verschlußdeckel zum Schutz der Mikrofon- und Höherbuchsen.
22 SPK Laatsprecherbuchse (unter der Abdeckung) - 3.5 mm Klinkenbuchse (Mono) für externen Laatsprecher oder Hörer Üblicherweise haben unsere Sprechgarnituren Doppelstecker für die Laatsprecher- und die benachbarte Mikrofonbuchse.
23 MIC Mikrofonbuchse (unter der Abdeckung)- 2.5 mm Klinkenbuchse für ein externes Mikrofon (Mono) oder Steckerladegerät. Ein zuatllicher Kontakt in dieser Buchse erlaubt auch den Anschluss eines speziellen Clon-Kabels (nicht im Lieferumfang)

3.2 Angezeigte Symbole

ALAN HP 450 zeigt in seinem LC Displayinge Symbole fur bestimmte Statusanzeigen.

Symbol	Bedeutung	Beschreibung
	Batteriezustand	Zeigt den Ladezustand des Akkus an.
	Stärke des Empfangs- und Sendesignals	Je mehr Balken, je better das Signal: • Empfang - Zeigt die Stärke des empfangenen Signals an • Senden - Zeigt die abgestrahnte Sendeleistung beim Senden an.
88	Kanal- und Multifunktionsanzeige	Im Bereitschaftszustand wird der aktuelle Kanal angezeigt. Während des Programmierens von einigen Einstellungen werden auch andere Parameter oder Werte angezeigt, wie z.B. bP = Beep In dieser Beispiel ist das Einstellmenü für den Tastenton gewählt.
88	weitere Multifunktionsanzeige	Beim Programmieren erscheinen hier weitere Einstellwerte oder Parameter, wie z.B: ON (für eingeschaltet) oder oF für OFF (ausgeschaltet).
LO	Low TX power / niedrige Leistung	Zeigt bei bestimmten Modellvarianten an, dass der Sender mit niedriger Leistung arbeitet (bei der PMR 446 Version des HP 450 ist immer 500 mW, also die maximal erlaubte Sendeleistung eingestellt!)
8	Tastaturspere	Zeigt an, dass Tastatur gegen Fehlbedienung gespeert wurde.
CTC	CTCSS	Zeigt an, dass der gewährte Kanal mit einem CTCSS Subcode-Ton versehen ist.
DCS	DCS	Zeigt an, dass der gewährte Kanal mit einem digitalen DCS Subcode versehen ist.
SCAN	Channel scan / Kanalsuchlauf	Zeigt an, dass ein Suchlauf aktiviert ist.
P	Prioritätskanal	Zeigt an, dass der gewährte Kanal als Vorzugs (=Prioritätskanal) für den Suchlauf programmiert wurde.
DW	Dual Watch, Zweikanalüberwachung	Ein Suchlauf über zwei bestimmte Kanäle ist aktiviert
	Roger Beep	Das automatische Quittungssignal nach Loslassen der Sendetaste ist aktiviert.
VOX	e-VOX	Die automatische Sprachsteuerung (Funkbetrieb ohne Sendetaste) ist aktiv. (e-vox = enhanced Voice Operated eXchange = automatische Freisprechfung)

4 Einrichten des Geräts

4.1 Lieferumfang

Überprüfen Sie vor der Inbetriebnahme, dass die Transportbox folgende Gegenstände beinhaltet:

• Das Funkgerät mit der (fest installierten) Gummiantenne und dem wiederaufladbaren Akkupack
• Schutztasche aus Polycarbonat mit dem drehbar rastendem Gürtelclip. Zum Einrasten des Funkgerätsitte auf den Holster drucken.
• Standlader (mit Netzteil)
  Gurtelclip
  Gummi-Abdeckung fur die Mikrofon/Horerbuchsen
  Bedienungsanleitung

Sollete einer dieser Ausstattungsteile fehlen oder beschädigt sein, kontaktieren Sieitte ihren Handler.

Das Funkerat wird mit dem mitgelieferten NiMH oder Li-Ion-Akkupack betrieben.

4.2 Anbringen oder Entferndes (optionalen) Gurtelclips

Zum Entfernen des Clips vom

Batteriefach entriegeln Sie zuerst das Batteriefach vom Funkgerät. Dannziehen Sie den Entriegelungshebel nach aussen, und schiben Sie den Clip nach oben zum Ausrasten. Den Entriegelungshebel finden Sie oben

auf dem Clip.

Gurtelclip anbringen: Setzen Sie den Clip in die Führungsgrillen auf der Rückseite des Akkupacks ein und schieben Sie den Clip nach unten bis zum Einrasten.

4.3 Anbringen / Entfernen des Akkuspacks

Je nach Lieferausstattung kann Ihr ALAN HP450 2A mit einem der folgenden Akkus ausgestattet sein:

BP4511-NiMH Akkupack, 1.100 mAh oder
BP4522 - Li-Ion Akkupack, 2.200 mAh.
Wenn Sie das Funkgerät für längerere Zeit nicht benutzen, entfernen Sieitte den Akkupack.Bitte gehen Siebesonderss vorsichtig mit den Kontakten bei Batterie und Funkgerät um!

4.3.a Einlagen/Entfern den Akkupacks

Einlagen des Akkupacks:

1) Legen Sie den Akkupack ein, wie in der Grafik dargestellt.
2) Drücken Sie den Akkupack in das Batteriefach bis er einrastet

Entnehmen des Akkupacks:

1) Drücken und halten Sie die Freigabe-Taste
2) Entnehmen Sie den Akkupack.

4.4 Laden des Akkupacks

Der Doppel-Standlader erhöht es, den Akkupack sowohl im Funkgerät eingesetzt, als auch separat zu laden. ohneihn vorher aus dem Funkgerät zu entfernen oder separat zu laden. Der Lader kann sowohl NIMH als auch Lithium-Ilonenakkus laden.

Auch nach dem der Ladevorgang abgeschlossen ist, kann das Gerät weiter im Standlader bleiben, da das Ladegerät einen speziellen Schutz hat, der den Akkupack vor Schäden durch Überladung schützt.

Akkupacks verlieren nach und nach ihre Ladung, falls Sie nicht benutzt werden. Diese Vorgang ist vollig normal. Sümmtliche Akkupacks neigen dazu, nach ein paar Tagen 10-20% ihrer Ladung zu verlieren.
Wenn der Akkupack neu ist, muss er vor der ersten Benutzung komplett geladen werden. Danach sollte man den Anweisungen unter 4.4a folgen.
Nutzen Sie den Standlader immer mit den oben beschrieben Akkupacks. Versuchen Sie nicht, andere Akkupacks (vor allem Alkaline Batterien) mit diesen Standlader aufzuladen, da dieser Vorgang Explosionen und Verletzungen verursichen kann.

Wichtig: Halten Sie die Ladekontakte immer sauber.

4.4.a Im Funkgerät eingesetzten Akku aufladen,

Neue Akkus sind leer oder nur teilweise vorgeladen!

Ein neuer Akkupack erlangterst nach 3-4 Lade- und Entladevorgangen seine volte Kapazität.

1) Steckernetzteil an Ladeschale anschließen.
2) 230 V Stecker des Steckernetzteils in Netzsteckdose einstecken.
3) Stellen Sie sicher, dass das Funkgerät ausgeschaltet ist.

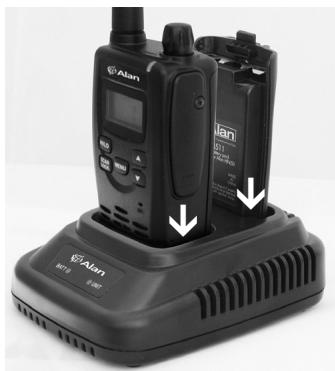

4) Stellen Sie das Gerät in den Standlader, wie auf dem Foto

abgebildet. Der Ladevorgang startet und die Kontroll-LED für das Funkerat ("unit") leuchtet orange.

5) Sobald der Ladevorgang abgeschlossen ist (siehe Tabelle), schaltet diese LED auf grün.t

HINWEIS: BENÖTIGTE ZEIT ZUM LADEN DES AKKUPACKS

Akkupack-Typ	Ladezeit (in Stunden)
BP4511 (NiMH, 1,100 mAh)	ca. 1 Std
BP4522 (Li-Ion, 2,200 mAh)	ca. 2 Std

4.4.b Externen Akkupack laden

Stecken Sie nur den Akkupack in den hinteren Teil des Standladers. Die LED BATT leuchtet auf. Sobald der Ladevorgang abgeschlossen ist, wechselt die Farbe auf grün.

5 Die Grundfunktionen Ihres Geräts

5.1 Gerät ein- und ausschalten

Drehen Sie den On/Volume Schalter im Uhrzeigersinn, bis es klicht: das LCD Display leuchtet auf und man hört einen Bestätigungston.

Die Hintergrundbeleuchting schaltet sich automatisch nach fünf Sekunden ab, um Energie zu sparen.

Um das Gerät auszuschalten, drehen Sie den On/Volume Schalter entgegen dem Uhrzeigersinn, bis es klicht.

5.2 Hintergrundbeleuchting

Wenn Sie das Gerät anschalten oder HI/LO, SCAN/ LOCK, MENU, MON drücken, wird die Hintergrundbeleuchting für ca. 5 Sekunden angeschaltet, so dass Sie die angezeigte Meldunglesen können, falls das Umgebungslicht nicht ausreicht. Um die Beleuchtung für weitere 5 Sekunden an zu halten, drücken Sie einfach eine andere Taste.

Die Hintergrundbeleuchtung verbraucht Strom und sollen dieher möglichst weniger eingesetzt werden um eine large Betriebszeit zu ermöglichen

5.3 Batteriezustandsanzeige

Wenn das Gerät im Standby Modus ist, zeit die Zustandsanzeige den restlichen Akkustand an.2

Das Symbol — zeigt, dass die restliche Batteriekapazität nicht mehr ausreichend ist und dass sich das Gerät bald abschalten wird.
Der Batteriestromverbrauch hangt auch von der eingestellen Empfangslaufstärke ab!

5.4 Squelch-(Rauschsperrren-)Einstellung zur Unterrückung des Hintergrundrauschens

Das Funkgerät ist mit einer automatischen Rauschspere (Squelch) ausgestattet, die die Hintergrundgeräusa chse abschwacht, wenn keine Signale anliegen. Die Schaltschwelle zwischen offen und geschlossen kann ihren Wünschen entsprechend eingestellt werden.

1) Drücken Sie 2mal kurz MON. Sq wird angezeigt, während rechts davon eine Nummer zwischen 1 und 8 angezeigt wird, je nachdem welche Squelch Stufe sie vorher eingeschaltet hatten.
2) Drücken Sie mehrmals um den Wert einzustellen (z.B. bis auf Wert 1). Danach horen Sie einen schwachen Hintergrundton.
3) Wenn das Gerät nichts empfängt, drücken Sie mehrere Male um schrittweise den Squelch Level zu erhöhen. Hören Sie auf zu drücken, sobald Sie Rauschen horen und schalten Sie von Dort aus wieder zurück, damit Sie eine stabile Gerauschunterrückung erreichen.
4) Drücken Sie die Sendetaste PTT (oder warten Sie 5 Sekunden). Das Gerät schaltet danach in den Standby Modus und speichert ihre Einstellungen.T
Stellen Sie sicher, dass Sie die Squelcheinstellung nicht zu hoch einstellen, da das Gerät sonst nicht mehr in der Lage ist, schwächere Signale zu empfangen. Andererseits kann eine zu niedrige Squelcheinstellung den Squelch öfter unbeabsichtigt offen, bzwohl gar keine Signale anliegen.
FürtheseEinstellungen habenSie5SekundenZeit,ansonsten schaltetdasGeratwiederaufdenvorherbenutzenWertzurück.
Der Squelch sollte immer dann überprüft bzw. eingestellt werden, wenn Sie scheinbar überhaupt keine Signale empfangen können.

5.5 Kanalwah laufufen

1) Drucken Sie MENU 1 mal. Das Display blinkt jetzt.
2) Drücken Sie ▲ oder √ um den gewünschten Kanal auszuwahlen. Um schnell durch die Kanäle zu blättern, halten Sie ▲ oder √ gedrückt.
3) PTT drücken oder 5 Sekunden warten speichert die Einstellung.
Selbstverständlich müssen z.B. Gruppenmitglieder denselben Kanal wahlen, da sonst keine Kommunikation möglich ist.
These Einstellung muss innerhalb von 5 Sekunden ausgeführrt werden, da das Funkerat sonst in den Standby Modus zurückwechsel und damit den aktuell angezeigten Kanal speichert.

5.5.a Auswahlen voreingestellter Kanäle

Das HP450 2 A wurde im Werk vorprogrammiert. Die Kanäle von 1 bis 8 sind mit den normalen PMR446 Kanälen belegt.

Bei den Kanälen von 9 an aufwärts wiederholen sich die normalen 8 PMR446 Kanäle mehrmals (z.B. Kanal 9 entspricht Kanal 1, Kanal 10 entspricht Kanal 2, etc.), aber diese Kanäle sind jeweils mit einer CTCSS oder DCS Codierung belegt. Wenn Sie einen dieser Kanäle auswahlen, erscheidt im Display CTC oder DCS.

Ihr Handler hat (falls beantragt) weitere Kanäle im Betriebsfunkband für Sie freigeschaltet. Die Kanalnummern dieser Kanale können Sie von ihrem Handler erfolyen.
Wenn Sie Funkgeräte verschiedener Marken benutzen, ist es generell empfehlenswert, einen der ersten 8 Kanäle zu nutzen um die hochstmögliche Kompatibilität zu gewährleisten. Dazu ist es sinnvoll, die weniger genutzten Kanäle eines Gebietes zu nutzen. Wenn ihre Gruppenmitglieder bereits falls das HP450 2 A (oder ein

Gerät mit CTCSS Kodierungen) nutzen, können Sie irgendegen Kanal auswahlen. Wenn alle 8 PMR446 Kanäle belegt sind, wahren Sie einfach einen Kanal zwischen 9 bis 16, so dass nur Sie und ihre Gruppenmitglieder an der Kommunikation beteiligigt sind.

Mehr Informationen über CTCSS und DCS Codierungen finden Sie unter 5.8 und 5.9.

5.6 Senden und Empfangen

These Sende-/Empfangsmethode die weiter unter bescriben wird, ist der so gennante "offene Funkverkehr" Modus, der einfache Betriebsfall. Es ist aber möglich andere Modi einzustellen, die unter 5.8 naher beschrieben werden.

Halten Sie die Antenne so aufrecht wie möglich während Sie senden oder empfangen, so dass das Signal ohne Hindernisse ausgestraht werden kann. Durch diese Maßnahme wird das Funksignal optimiert.

5.6.a Empfang

Sobald ein Signal empfangen wird, schaltet sich der Squelch automatisch ab, die Status LED wird grün und im Display zeigt ein Symbol die Empfangsstärke des Signals.

Wenn das Signal abgehacht empfangen wird, da das Signal schwach ist, probieren Sie es mit der Monitor Funktion.

5.6.b Senden

1) Stellen Sie sicher, dass kein anderer bereits gerade sendet. (Status LED aus)
2) Drucken Sie die PTT Taste: die Status LED Yill wird permanent rot um anzuzeigen, dass der Sendevorgang lauft.
3) Warten Sie ein paar Sekunden und fangen Sie dann an, ganz nor

mal zu reden, mit etwa 5 cm Abstand vom Funkgerät. Ihr Nachricht wird dann von allen Personen gehört, die auf Ihrlem Funkgerät denselben Kanal wie Sie eingestellt haben.

4) Um die Übertragung zu beenden,lassen Sie die PTT Taste los: die Statusanzeige Yillligt goats und zeit an,dass das Gerat wieder in den Empfangsmodus gewechseit ist.

Es kann immer nur eine Person sprechen. Außendem ist es wichtig, dass während des Empfangens nicht gesendet wird und man nicht Dauersenden sollte, um auch anderen Personen das Sprechen zu erhögblichen.
Senden verbraucht spürbar Energie und sollen deshalb sparsam genutzt werden, um eine large Betriebszeit zu erreichen. Alternativ können Sie auch die Sendeleistung auf „Low“ setzen.
Sollte sich Herausstellen, dass Sie keine Verbindung zur gewünschten Gegenstelle aufnehmen können, dann kann weiterecht eine eingestellte CTCSS oder DCS Codierung auf der Gegenseite die Ursache sein.(siehe auch unter 5.8).

5.7 Sendesperre bei besettem Kanal (BCLO)

These Funktion ist werkseitig nicht aktiviert, kann aber auf Wunsch vom Handler per PC freigeschaltet werden. Sobald BCLO aktiviert wurde und der aktuell eingestellte Kanal durch ein anderes Geschäft bereits belegt ist, haben die Tasten PTT und CALL beim Drücken keine Funktion. Werden die Tasten dennoch gedrückt, ertont ein Fehlerton. Sobald der Kanal wieder frei ist, werden auch die Tasten wieder freigegeben, so dass normal gesendet werden kann. Die BCLO Funktion verhindert so, dass Sie verstehenlich ein laufendes Geschäft stären können.

5.7.a Sendezeitbegrenzung (Sende-Timer)

Auch diese Funktion ist werkseitig nicht freigeschaltet. Ihr Handler kann das HP450 2 A mit einem Sendezeitbegrenzer programmieren, der vorübergehend das Senden blockt, falls das Funkerat die eingebene Sendezeit übersritten hat.

Wenn der Benutzer trotzdem weitersendet, obwohl die Zeit übersritten wurde, wird das Funkgerät automatisch in den Empfangsmodus versetzt. Um den Sendevorgang zu reactivieren, ist es notwendig, die PTT Tasteomal loszulassen und dann wieder neu zu drucken.

5.8 Betriebsmodi (offener und codierter Funkverkehr)

Das HP450 2A kann in 2 Betriebsweisen benutzt werden:

Betriebsart	Voreinstellung	Commentar
Offener Funkverkehr (ohne eine CTCSS/DCS Codierung)	Kanäle 1-8	Kompatibel mit Funkgeräten aller anderer Hersteller. Sobald der Kanal genutzt wird, hören Sie den gesamten Funkverkehr. Der offene Modus ist nicht besonders geeignet für professionelle Anwendungen, da Sie auch den Funkbetrieb aller anderen Teilnehmer auf dem Kanal mithören*Müssen..
Codierter Funkverkehr (mit CTCSS/DCS Codierung)	Von Kanal 9 aufwärts sind verschiedene CTCSS Töne oder DCS codes voreingestellt.	CTCSS und DCS Codierungen sind wie Zugangscodierungen und lassst das Funkerät nur mit Geräten anderer Personen kommunizieren, die denselben Kanal mit derselben Codierung benutzen.

Wie man CTCSS oder DCS Codierungen der Kanäleändern kann, lesen Sie in 5.9.

Der codierte Modus erlaubtzwarmehreren Funkgeräten,Dieselbe Frequenz zu benutzen, aber trotzdem kann es passieren,dass Störungen auftreten, wenn mehrere Gruppen (z.B. ein Nutzer der Gruppe A und ein Nutzer der Gruppe B)leichzeitig auf dem gleichen Kanal senden.Aus thisem Grund ist es ratsam,nicht nicht zu senden,wen das Funkgerät anzeigt,dass dieser Kanal gerade beegt ist,obwohl kein fremder Funkbetrieb zu horen ist.
Der codierte Modus garantiert trotz CTCSS oder DCS Codierung keine sichere Privatsphäre. Bei Funksprechverbindungen ist es)namlich immer möglich, andere Gruppen mitzuhoren, wenn auf offenen Betrieb geschaltet wird. Die Codierung ist lediglich ein Hilfsmittel, damit Sie nicht gezwungen sind, den gesamtten fremden Funkverkehr auf Ihr hem Kanal mithoren zu müssen.
Wenn Sie etwas vertrauliches Senden möchten, sollen den Sie die den Scrambler (Sprachverschleierung, siehe Abschnitt 6.5) aktivieren.
Wenn Sie das Funkerat in der Umgebung anderer elektrischen Geräte benutzen, die Impulse generieren und damit regelmäßigen den Squelch aktivieren (das Funkerät kann nicht permanent zum Schweigen gebracht werden wenn Signale und Gerausche gelegentlich wahrgenommen werden können), ist es ratsam den codierten Modus zu nutzen.

5.9 CTCSS/DCS Codierungen einstellen

Es ist möglich, die CTCSS/DCS Kodierungen der voreingestellten Kanäle zu ändern. Es können darauf auch für Sender und Empfänger unterschiedliche Codes benutzt werden.

5.9.a CTCSS Codierung ausgehalten

1) Wahlen Sie einen Kanal aus.
2) Drücken Sie MENU zweimal. CTC wird auf dem Display links angezeigt, während rechts ein Wert eingestellt werden muss: oF (ausschalten) oder eine Nummer von 1 bis 38 (CTCSS), abhängig von dem gerade genutzten Kanal.
3) Mit oder den gewünschten CTCSS Code (= auch Subton oder Pilotton genannt) bei Empfang (RX Mode).
4) Drücken Sie PTT zum Bestätigten (oder warten Sie fünf Sekunden) Der Wert wird gespeichert.
5) Drucken Sie 3 x MENU. Die LED blinkt rot.
6) Mit oder den gewünschten CTCSS Code bei Senden auswahlen (TX Mode). Danach PTT zum Bestätigten drücken oder fünf Sekunden warten.
Das Einstellen einer CTCSS Kodierung deaktiviert eine evtl. bereits eingestellte DCS Kodierung (und umgekehrt ebenso!), da diese Funktionen nicht parallel zusammen benutzt werden können.

5.9.b DCS Codes auswahlen

1) Wahlen Sie einen Kanal aus.
2) Drücken Sie MENU dreimal. dCS wird auf dem Display links angezeigt, während rechts ein Wert eingestellt werden muss: oF (ausschalten) oder eine Nummer von 1 bis 83 (CTCSS), abhängig von dem gerade genutzten Kanal.
3) Mit oder die gewünschte Einstellung für Empfang (RX) auswahlen.
4) PTT drücken oder 5 Sekunden warten, bis Speicherung erfolgt.
5) MENU dreimal drucken, die LED blinkt rot.
6) Mit oder die gewünschte Einstellung für Senden (TX)

auswahlen und PTT drücken oder 5 Sekunden warten, bis Speicherung erfolgt..

Das Einstellen einer DCS Kodierung deaktiviert eine evtl. bereits eingestellte CTCSS Kodierung, da diese Funktionen nicht parallel zusammen benutzt werden können (siehe oben).

5.9.c LED Anzeigen bei CTCSS/DCS

Wenn Sie einen codierten Modus nutzen, ist die LED Statusanzeige anders als im offenen Modus.

• Aus: zeigt an, dass kein Signal empfangen wird (wie im offenen Funkverkehr)
• Grün: zeigt an, dass ein Signal mit einer korrekten CTCSS/DCS Kodierung empfangen wird (das Signal ist dann auch hörbar)
• Orange: zeigt an, dass ein Signal ohne/ oder mit einem anderen CTCSS/DCS Kodierung empfangen wird (Laatsprecher bleibt aus)
• Red: Rot: setzen an, dass garde gesendet wird (wie im Offenen Modus)

5.10 Monitorfungkion (Squelchüberbrückung)

These Funktion kann genutzt werden, um den gewählten Kanal vor dem Senden zu beobachten. Drücken Sie die MON Taste mithoren zu können und ggf CTCSS /DCS zu deaktiveren (CTCSS).

Um den Squelch (Gerauschunterrückung) auszuschalten, halten Sie die MON Taste für ungebär 3 Sekunden gedrückt. So konnen Sie alle Umgebungsgeräusche horen.

Das Ausschalten des Squelchs erhöht den Stromverbrauch, Denn das Gerät empfängt dauernd und kann nicht in den Energiesparmode zurückschalten

5.11 Sendeleistung

Bei der PMR 446 Version des HP 450 ist die Sendeleistung vom Werk aus immer auf 500mW , den zugelassenen Maximalwert, eingestellt. Daher ist die Umschaltmöglichkeit mit der Taste HI/LO im PMR 446 Band nicht möglich. Im Betriebsfunkmode ist eine Umschaltung möglich (sofern für ihre Kanäle zugelassen und programmiert). Die relative Sendeleistunglesen Sie an den Balken des S-Power Meters im Display ab.

Wenn das Funkgerät im Scan oder Dual Watch Modus ist und Sie SCAN/LOCK drücken, werden diese Vorgänge abgeschalte ohne dass die Tasten gespeit werden. Um die Tasten zu sperren, muss der Vorgang wiederholt werden

5.12 Notfallfunktion

Drucken Sie kurz E (nicht in PMR 446 Mode möglich). Das HP450 2A wähl automatisch den vorprogrammierten Notrufkanal mit hochster Leistung aus. Um das Gerät wieder in den normalen Zustand zu versetzen, drucken Sie noch mal E.

Im Notufmodus, wird nur noch der Notufkanal angezeigt.

5.13 Scan Funktion (Suchlauf)

5.13 a Tastensperre aktivieren

Halten Sie SCAN/LOCK für ungebär 3 Sekunden gedrückt. Danach wird ein Symbol ±b im linken unteren Bereich des Displays hervorgoben. Alle Funktionen sind vorübergehend ausgeschelt, außer Senden (PTT), CALL und die Funktionen zum Einstellen von Squelch/Monitor. Um die Tasten zu entsperren, wiederholen Sie den Vorgang. Das Symbol ±b verschwindet vom Display.

Sollte Ihr Gerät im Suchlauf oder der Zweikanalüberwachung befinden, und Sie drücken SCAN/LOCK, werden diese Funktionen abgeschaltet, ohne dass die Tastensperre damit aktiviert wird. Zum Einsatzten genütg es, die Taste wieder 1 x kurz zu drucken.

5.13.b Kanäle scanners (absuchen)

Im Suchlauf werden alle voreingestellen Kanäle nach Signalen abgesucht. Die Funktion kann von Ihr hem Handler freigeschaltet werden. Zum Starten drücken Sie kurz SCAN/LOCK. Auf dem Display wird SCAN angezeigt. Wahrend des Scanvorgangs können Sie auch:

• Auf einen AnrufCNTwerten, indem Sie die PTT Taste drucken.
  Um den Scan abzubrechen, drücken Sie erneut auf SCAN/LOCK. SCAN verschwindet wieder vom Display und das Gerät kehrt in den Standby Modus zurück, mit dem zuvor gewährten Kanal.
  Wenn ein Prioritätskanal empfangen wird, entscheidt neben der Kanalnummer links unter ein P. Prioritätskanäle konnen über die PC Programmierung (Händler und Servicetechniker) auf Wunsch programmiert werden
  Kanäle zum Scannen müssen vorher durch die Programmiersoftware von Ihr hem Handler freigeschaltet werden

5.13.c Dual Watch (Zweikanalüberwachung)

These Funktion ermöglich es ihren, zwei ausgewählte Kanäle zu überwachen.

1) Wahlen Sie den gewünschten ersten Kanal
2) Drucken Sie MENU (ggf. mehrfach), bis DW (Dual Watch) blinkend auf dem Display zusammen mit oF (Dual Watch

ausgeschaltet) erscheint.

3) Mit ▲ oder ▼ den gewünschten zweiten Kanal wahren.
4) PTT drücken oder 5 Sekunden warten schaltet die Zweikanalüberwachung ein.

DW erscheint im Dual Watch Modus

Um Dual Watch wieder auszuschalten, drücken Sie kurz SCAN/ LOCK.

6 Funktionen der MENU Taste

1) Drücken Sie MENU mehrmals, um die gewünschte Funktion hervorzuheiten.
2) Mit oder stellen Sie den gewünschten Wert für die angezeigte Funktion ein.

Die folgende Tabelle listet die möglichen Funktionen auf (wie oft man dazu MENU drücken muss, steht in der linken Spalte:

MENU	Funktion	Display	Deaktiviert
1	Kanal auswählen	( channel)	Nein
2	CTCSS Codetöne auswählen	CTC	Nein
3	DCS Digitalcodes auswählen	DCS	Nein
4	Modus VOX / PTT	VOX	Ja
5	Dual Watch Zweikanalüberwachung	DW	Ja
6	Roger Beep Quittungston		Nein
7	Tastentöne	bP	Nein
8	Rufton auswählen	CA	Nein
9	Scrambler	SC	Nein
10	Ausser-Reichweiten-Kontrolle	oU	Ja
11	Clonfunktion (kopieren von Einstellungen auf eine andere Funkerät)	CL	Nein

6.1 E-VOX

e-VOX (enhanced Voice Operated eXchange) ermöglicht das Senden ohne das Drucken einer Taste. Dabei wird ihre Sprache ausgewertet, beim Sprechen schaltet der Sender automatisch ein. Je nachdem, in welcher Umgebung oder mit welchem Mikrofon Sie den Sender benutzen, kann die Ansprechempfindlichkeit eingestellt werden..

1) Menutaste MENU mehrmals drucken, bis VOx im Display blinkt.

(normalerweise 4 × druckjen) Rechts sehen Sie die momentane Einstellung. oder oF, falls VOX ausgeschaltet ist..

2) Mit oder die gewünschte Empfindlichkeitseinstellung nach der folgenden Tabelle vornehmen:

No.	Vox-Stufe	Bemerkungen
oF	-	VOX ausgsschaltet (Die ist der Normalbetrieb mit Sendetaste)
1	Minimum	Hohe Empfindlichkeit: Hier konnen Sie auch relativleise oder aus größem Abstand in das Mikrofon sprechen. Jedoch konnen in dieser Einstellung auch Umgebungsgeräusche den Sprachschalter versehentlich auslösen, also ist diese Einstellung nur für leise Umgebungen brauchbar.
2	Medium	Mittlere Empfänglichkeit
3	Maximum	Unempfindliche Stufe für lauteUmgebungsbedingungen oder Nahbesprechendes Mikrofons

3) Sendetaste PTT zur Bestätigung kurz drücken.

6.1.a Anschlieben eines externen Mikrofons

Vor Einstecken eines externen Mikrofons:

1) schalten Sie das Funkgerät vorübergehend aus.
2) Lösen Sie dei Schraube [20], die die Buchenabdeckung [21] über den Anschlussbuchsen für Mikrofon- und Lautsprecher halt.
3. Entfernen Sie die Abdeckung, indem Sie das Teil etwas nach oben schieren (PUSH).
4) Mikrofon bzw. Mikrofon-.Hörerkombination in die Buchsen SPK und MIC einstecken. jetzt kann das Gerät wieder eingeschaltet werden.

6.2 Roger Beep (Übergabesignal)

"Roger Beep ist eine kurze Tonfolge, die nach dem Loslassen der Sendetaste an die Gegenseite übertragen wird. Selfest bei schlechter Verständigung hilft der dann immer noch durchdingende Ton, zu erkennen, dass die Gegenseite aufgehört hat zu senden. Abschalten des Roger Beep:

1) MENU 6 x drucken, bis Jerscheint.
2) Mit ▲ oder ▼ aus- oder einschalten.
3) PTT zur Bestätigung kurz antippen.
Bei eingeschaltetem Roger Beep erscheint im StandBy Mode im Display.

6.3 Tastentöne

1) MENU ggf. mehrfach drücken bis bP entscheidint.
2) Mit oder die Tastentone ein- oder abschalten.
3) PTT zur Bestätigung kurz antippen.
Wenn Sie die Tastentöne abgescheltet haben (oF), dann horen Sie natürlich bei der Bestätigung keinen Ton!. Beim späteren Wieder-Einschalten (on) horen Sie wieder einen Bestätigungston.

6.4 Rufton auswahlen

Kurz auf CALL drücken startet eine von 5 möglichen Ruftonmelodien, mit dem Sie eine Gegenstattion auf sich aufmerksam machen können. Soändern Sie die Rufmelodie:

1) MENU 8 x drücken. CA (CALL) erscheint zusammen mit der momentan eingestillten Auswahl: oF (abgeschaltet) oder 1, 2, 3, 4 oder 5.
2) Mit oder den gewünschten Ton auswahlen. Gleichzeitig wird die betreffende Rufmelodie zur Kontrolle in Ihr Lautsprecher abgespiel.

3) PTT zum bestätigen kurz antippen.
Bei abgeschalteten Riufton oFerscheint natürlich keine Melodie. Wir empfehlen, beim Motorradfunk diese Funktion abzuschalten, da ein versehentliches Auslösen von anderen oft als akustische Belastigung empfunden wird!

6.5 Scrambler (Sprachverschleierung)

Der Scrambler wird als Abhörschutz von Geschäfts eingesetzt.
These Funktion hinder andere Personen, die nicht zuhören sollen, daran, die Geschäfte zu horen und zu verstehen.

Scrambler ein und ausschalten:

1) MENU 9 x drücken, bis SC (Scrambler) erscheint.
2) Mit oder Scrambler ein - oder ausschalten.
3) PTT Taste kurz zur Bestätigung drucken.

Wenn der Scrambler eingeschaltet ist, ist nur verschlusselter Funkverkehr zu empfangen. Normaler, offener Funkverkehr ist jetzt nicht mehr verständlich aufzunehmen, genauso, wie umgekehrt andere Teilnehmer, die keinen Scrambler haben, Sie jetzt nicht mehr verstehen können. Alle an einem über Scrambler geführten Geschäft Teilnehmer müssen die gleiche Einstellung wie Sie benutzen. Klaren Sie dasitte mit ihren Geschapspartnern ab, bevor Sie den Scrambler einschalten!
Scrambler benutzten eine Sprachverschleierungsmethode, die von allen, die ein gleichartiges Gerät haben, ebenfalls benutzt werden kann. Es gibt also keine Garantie für eine absolut abhörsichere Verbindung!

6.6 Ausser-Reichweiten-Kontrolle

These Funktion ist nutzlich beim aaarweisen Einsatz von HP 450. Sobald eines der beteiligten Geräte aus der Reichweite des anderen sich entfernt, erscheint ein Doppelton als Warnung, dass man sich mölicherweise aus der Reichweite des Partnergeräts begeben hat. Damit das Funktioniert, müssen beide Geräte die Reichweitenkontrolle

eingeschaltet haben.

Zum Ein- und Auschalten der Kontrolle

1) Bitten Sie Ihr Partner, die gleichen Einstellungen vorzunehmen.
2) MENU mehrfach drücken, bis oU (Out of range) erscheint.
3) Mit oder die Funktion ein- oder abschalten.
4) PTT Taste kurz drucken (oder 5 Sekunden warten)

6.7 Clon-Funktion (Kopieren von Einstellungen auf ein anderes HP 450 2A)

Die Clon-Funktion ermögliches, alle Einstellungen eines Funkgerätes (z.B. Kanäle, CTCSS/DCS, an-/ausschalten von Funktionen) auf ein anderes gleichartiges Gerät zu übertragen:

6.7.a Verbinden beider Geräte

1) beiden Enden des separat erhältlichen Cloning-Kabels in die Mikrofonbuchsen bisher Geräte einstecken.

6.7.b Clon Funktion starten

An dem Funkerat, was die Einstellungen des anderen übernehmen soll:

1) MENU so oft drücken, bis CL (cloning) erscheint.
2) Mt . die Display Einstellung auf rE (receipt = empfangen) bringen.

3) Noch einmal drücken. Die Status LED (grün) zeigt an, dass das Gerät bereit ist, Daten zu übernehmen.

Beim bereits programmierten Gerät, also dem, dessen Einstellungen Sie kopieren wollen, stellen Sie ein:

1) MENU so oft drucken, bis CL (cloning) erscheint
2) Mit stellen Sie tr (Transmit = Senden).
3) Netanyahu▲ noch einmal drücken Die Status LED blinkt jetzt rot und der Transfer der Daten zum anderen Gerät wird gestartet.
4) Am Ende der Übertragung erscheint P als Zeichen, dass die Programmierung erfolgreich war.
5)Jetzt bei beiden Geräten noch einmal MENU drücken.

7 Audiozubehör anschließen

Vor Anschlieben von Zubehör

1) darauf achten, dass das Gerät ausgeschaltet ist
2) Schraube (20) der Schutzabdeckung (21) für die der Mikrofonbuchsen offen
3 Schutzabdeckung herausnehmer (nach oben drücken)
4) Audiozubehör in die SPK bzw. MIC Buchse(n)

Zum Schutz der Buchsen bei entfernter Abdeckplatte wird eine Gummikappe mitgeliefert. Diese kann anstelle der Abdeckkappe angeschraubt werden.itte setzen Sie darauf die Unterlegscheibe zwischen Kappe und Schraube ein.

8. Pflege und Wartung

8.1 Funkerat reinigen

Funkgeräte grundsätzlich nur mit einem sauberen, weichen und fusselfreiem Tuch reinigen. Bei starker Verschmutzung kann das Tuch mit Wasser oder / und mildem Haushaltsreiniger angefeucht werden.

Benutzen Sie jedoch keine chemischen Lösungsmittel, die Kunststoffe angreifen können, keinen Alkohol und auch kein Scheuerpulver!

Beim Reinigen des Geräts achten Sie besonderss daraufuf, dass bei evtl. abgenommener Schutzkappe kein Wasser in die Buchsen eindringen kann. Ggf. normalen Haarfon zum Trocknen benutzen.

8.2 Ladekontakte reinigen

Beim Reinigen der Batteriekontakteitte die Kontakte gut abwischen und trocknen. Kontakte nur mit ggf. angefeuchteten Tuchern, Papier etc reinigen, nicht aber mit Schraubenziehern oder harten Werkzeugen abkratzen!

8.3 Anschlußbuchsen

Benutzen Sie möglichst immer die Verschlußkappe, wenn die Buchsen nicht benutzt werden.

Benutzen Sie nur von CTE / ALAN freigegebenes Zubehör für diese Gesät. Audio-Zubehör von Fremdherstellern kann bei ansonsten auch gleichem Aussehen der Stecker anders beschaltet sein und kann ggf auch die Schaltungen im Funkgerät beschädigen!

Die Wasserdichtigkeit kann nur garantiert werden, wenn entweder die Verschlusskappe ordnungsgemäß angebracht wurde oder wenn vorschriftsmäßige Mikrofon-Lautsprecherstecker korrekt in den Buchsen eingesteckt sind. Sollte trotzdem Wasser in die Buchsen gelangen, können Sie die Öffnungen mit einem Haushalts-Haarfon trocknen.itte niemals ein Heiluftgeblase dazu benutzen, diese sind zu hei und konnen den Kunststoff verformen!

8.4 Batterie-Lader

Achten Sie daraufuf, dass die Ladekontakte am Akku und im Standlader immer sauber sind, gutter Kontakt geben und nicht korrodieren!

Vor jedem Reinigen trennen Sieitte das Steckernetzteil vom Stromnetz.

8.5 Tipps zur Fehlersuche

Unser HP450 2A wurde als industrielles Heavy Duty Funkgerät für konzipiert und garantiert einwandfrei Funktion über weitere Jahre. Soltte denen ein Problem auftreten, dannlesen Sieitte zuerst die folgenden Hinweise, bevor Sie ein vermeintlich defektes Gerät zum Service einschicken. Die meisten Probleme kann man schnell selbst beheben.

8.5.a Mögliche Fehlerquellen und Lösungsvorschläge

Problem	Mögliche Ursache	Lösungsvorschlag
Das Gerät schaltet nicht ein	Akkupack entladen, nicht richtig eingesetzt oder hat keinen Kontakt	Stellen Sie sichere, dass der Akkublock geladen ist, korrekt im Gerät sitzt und dass die Kontakte sauber sind.
Das gerät schaltet sich kurz nach dem Einsatzten wieder ab	Entladener Akku	Akku aufladen
Der Akku lassst sich nicht aufladen	Steckerlader nicht angeschlossen, kein Strom in der Steckdose oder Kontakte verschmutzt	Prüfen der Stromversorgung und der Kontakte
Das Gerät schaltet sich bereits ein, empfängt aber nichts	Der Standort ist abgeschirmt gegen Empfangssignale	Suchen Sie mit ihrem Gerät eine andere Position auf und testen Sie erneut.
	Lautstärke zu gering eingestellt	Lautstärke einstellen
	Nicht korrekte CTCSS oder DCS Einstellungen Falscher Kanal eingestellt	Achten Sie darauf auf dass alle Partnergeräte die gleichen Einstellungen und den gleichen Kanal benutzen! Im Zweifelsfall Verbindung auf einem der nicht codierten Kanäle 1 - 8 testen.
Bei Empfang ist ständig Rauschen hörbar	Die Monitorfungkation (Rauschspierenüberbrückung) ist eingestellt.	Monitorfungkation absalten
Es ist nicht möglich, zu unseren Partnerstationen Kontakt aufzunehmen	Falscher Kanal eingestellt	Alle beteiligten Geräte müssen den gleichen Kanal benutzen
	Gerät an einem ungüstigen Standort oder ausserhalb der Reichweite aufgestellt	Anderen Standort aufsuchen, z.B.;naher am Fenster
	Falsche CTCSS oder DCS Codierung	Alle beteiligten Geräte möglich genau die gleiche Codierung benutzen!
Empfang ist zerstückelt oder gestört	Das Empfangssignal ist zu schwach	Schalten Sie vorübergehend die Monitorfungtion ein. Damit überbrücken Sie die Rauschspere und können auch Signale horen, die an der Empfangsgrenze liegen.
	Enternung zum Partner zu groß oder Hindernisse im Übertragungsweg	Standort wechseln
	Andere benutzen den gleichen Kanal zur gleichen Zeit	Mit der Monitorfungtion können Sie feststellen, wie stark Ihr Kanal belegt ist. Ggf. wechseln Sie mit ihren Partnern zusammen auf einen anderen Kanal.
	Gerät steht zu nahe an Geräten, die Störungen erzeugen können, z.B. TV Geräte, Computer, Maschinen usw.	Stellen Sie Ihr Gerät soweit wie möglich von Computern, TV Geräten und elektrischen Maschinen weg!
Empfangenes Signal ist unverständlich	Scrambleinestellungen passen nicht zueinander. Entweder sendet die Gegenseite offen (unverschlusselt) und Sie empfangen über Scrambler, oder die Gegenseite benutzt ein andere Verschlusselungssystem. Nur gleiche Gerätesypen und gleiche Einstellungen auf beiden Seiten passen zusammen.	Bitte benutzen Sie für Scramblerbetrieb alle die gleichen Einstellungen und den gleichen Gerättyp!
Senden ist nicht immer möglich	Der Funkkanal ist von anderen Geschäfts belegt und die Programmierung Ihres Geräts verhindert die gleichzeitige Benutzung (Blockierung bei besetztem Kanal).	Wahlen Sie entweder einen anderen Kanal oder bitten Sie ihren Handler/ Servicebetrieb, bei ihrem Gerät eine andere Einstellung für die Sendeblockierung bei besetztem Kanal zu programmieren.
	Der Sendetimer hat die Sendertastung unterbrochen	Senden Sie weniger lange an einem Stück und halten Sie öfter zwischen durch auch einmal die Sendetaste los! Ihr Handler/ Servicebetrieb kann auf Wunsch auch eine andere Einstellung mit längerer Sendezeit programmieren.
Die VOX Funktion schaltet den Sender unbeabsichtigt immer wieder ein	Die Umgebungsgeräusauste sind für die gewährte Empfindlichkeitsstufe zu stark.	Reduzieren Sie die VOX Empfindlichkeitseinstellung.
Die VOX Funktion arbeitet nur bei sehr lauter Sprechen	Die eingestellte Empfindlichkeitsstufe ist zu gering	Sie konnen die Empfindlichkeitsstufe erhöhen, wenn Sie Ihr Gerät bei nicht zu starken Nebengeräuschen betrieben, oder verwenden Sie ein externes Mikrofon.
Die Batteriestandzeit ist zu gering	Sie senden zu früig und zu lange im Vergleich zu den Empfangsphasen	Reduzieren Sie ihre Sendezeit! Es kann auch sein, dass der Akku gegen Ende seiner Lebensdauer Kapazitätsverluste hat und ersetzt werden sollen.
	Nur bei NiMH Akkupacks: Akku hat möglicherweise Memoryeffect durch zu früfiges Laden ohne längerere Benutzungszeit	Beseitigen Sie den Memoryeffect, indem Sie Ihr Gerät regelmäßig mit Akku solange benutzen, bis er entleert ist und dann erst wieder den Akku aufladen!
Einige der beschreibenben Funktionen sind nicht möglich	Ihr Gerät wurde von einem Servicebetrieb bereits programmiert, wobei oft nicht gebrauchte Funktionen der betteren Übersichtslichkeit wegen blockiert werden.	Kontaktieren Sie einen Handler oder Servicebetrieb, der über ein Programmiergerät für HP 450 verfügbar.
Logikfehler, unlesbare Anzeigen oder Fehlfunguen	Die CPU blockiert wegen eines Problems durch Störungen auf der Stromversorgung oder von aussen.	Führten Sie die Resetprozedur 1 x durch (siehe unter)

8.6 Logikfehler beseitigen (Soft Reset)

Es kann vorkommen, dass durch externe Faktoren, z.B. Störungen durch Gewitter, HF Einflüsse, statische Entladungen, Störungen in der Stromversorgung oder beim Laden des Akkus etc. die CPU Ihres Gerats blockieren kann oder Funktionen sperrt oder das Gerät sich einfach nicht mehr normal verhält. In solchen Fälle schalten Sie das Gerät aus, warten ein paar Sekunden und schalten Sie es wieder ein. Hilft das nicht, behmen Sie darauf auch einmal versuchsweise den Akku für eineuge Sekunden ab. Erst wenn diese Massnahmen nicht zum Erfolg führen, sollen den Sie ihren Handler kontaktieren.

9 Technische Spezifikationen

ALLGEMEINES
Kanäle	312	99 Kanäle sind vorprogrammiert, um eine Kompatibilität zum HP446 extrà und HP450 zu gewährleisten
Frequenzerzeugung	-	PLL Synthesizer
Frequenzbereich	MHz	PMR 446 von 446.00625 MHz bis 446.09375 MHz; PMR = Betriebsfunk zwischen 430 und 470 MHz
Antenne		Gummiwendelantenne
Stromversorgung	V DC	7,2 Vdc ± 10% (Li-Ion oder NiMH Akkublock), bei Li-Ion Akku über 26 Stunden Betriebszeit mit einer Batterieladung erreichbar
Arbeitstemperaturbereich	°C	-25° bis +55°
Abmessungen (mit Antenne)	mm	113 × 54 × 35
Gewicht (ohne Akkublock)	g	180
SENDER
Sender-Ausgangsleistung (ERP)	W	PMR 446: 0.5 Watt, PMR (Betriebsfunk) je nach Zuteilung 1 - 5 Watt
Modulation	-	FM, max. 2.5 kHz Hub
Ober- und Nebenkwellenunterrückung	-	entsprechend EN 300 296 und R&TTE Standards
EMPFÄNGER
Empfindlichkeit für 12dB SINAD	μV	besser als 0.25
Audio Ausgangsleistung (bei 10% Klirrfactor)	W	1
Nebenempfangsstellenunterrückung	dB	70
Zwischenfrequenzen	MHz	1. ZF 45.1
	KHz	2. ZF 455
ANSCHLUSSBUCHSEN
Anschlussbuchsen für ext. Mikrofon, Steckerlader und Programmierkabel	-	2.5 mm stereo
Buchse für ext. Laufsprecher	-	3.5 mm mono jack

Änderungen im Rahmen der Produktpflege vorbehalten!

10 CTCSS und DCS Code-Tabellen

10.1 CTCSS Codetabelle

Angezeigte Nummer	Tonfrequenz	Angezeigte Nummer	Tonfrequenz	Angezeigte Nummer	Tonfrequenz
1	67	14	107.2	27	167.9
2	71.9	15	110.9	28	173.8
3	74.4	16	114.8	29	179.9
4	77	17	118.8	30	186.2
5	79.7	18	123	31	192.8
6	82.5	19	127.3	32	203.5
7	85.4	20	131.8	33	210.7
8	88.5	21	136.5	34	218.1
9	91.5	22	141.3	35	225.7
10	94.8	23	146.2	36	233.6
11	97.4	24	151.4	37	241.8
12	100	25	156.7	38	250.3
13	103.5	26	162.2
