EGG7537M - EGG7537W - EGG7537M - EGG7537K - EGG75372K - EGG75372M - EGG75372W - Kochfeld ELECTROLUX - Kostenlose Bedienungsanleitung

Marke	Electrolux
Modell	EGG7537M, EGG7537W, EGG7537K, EGG75372K, EGG75372M, EGG75372W
Kategorie	Kochfeld
Produkttyp	Einbau-Gaskochfeld
Abmessungen (B x T)	740 mm x 510 mm
Gasversorgung	Erdgas G20 20 mbar (Original) ; G30/G31 28-30/37 mbar (Umbau)
Stromversorgung	220-240 V ~ 50-60 Hz
Anzahl der Brenner	5
Brennertypen	1 Mehrkronenbrenner, 3 Halbschnellbrenner, 1 Hilfsbrenner
Gesamtgasleistung	10,45 kW (G20)
Energieeffizienzklasse	60,9 % (EE Gaskochfeld)
Zündung	Integrierte Elektronik mit Keramikzündkerze; manuelle Zündung ohne Strom möglich
Sicherheit	Thermoelement schaltet Gas ab, wenn Flamme erlischt; Kindersicherung empfohlen; Sicherheitsabschaltung
Pflege und Reinigung	Nach jedem Gebrauch mit weichem Tuch und nicht scheuerndem Reinigungsmittel reinigen; Topfträger handwaschbar; kein Dampfreiniger
Ersatzteile und Reparierbarkeit	Austauschbare Düsen, Kränze, Kappen, Zündkerze; Einstellung der Minimalstufe; autorisierter Kundendienst
Gasanschluss	G 1/2"; starres Kupferrohr oder flexibler Edelstahlschlauch max. 2 m
Allgemeine Informationen	Haushaltsgerät für Kochzwecke; von qualifiziertem Fachmann installieren; Mindestabstände einhalten

Häufig gestellte Fragen - EGG7537M - EGG7537W - EGG7537M - EGG7537K - EGG75372K - EGG75372M - EGG75372W ELECTROLUX

Wie zünde ich einen Brenner an?

Drücken Sie den Knopf und drehen Sie ihn nach links bis zur maximalen Position (Symbol △). Halten Sie ihn etwa 10 Sekunden gedrückt, um das Thermoelement zu erhitzen. Nach der Zündung stellen Sie die Flammenstärke ein.

Was tun, wenn der Brenner nicht zündet?

Prüfen Sie, ob das Kochfeld eingesteckt ist und die Sicherung nicht ausgelöst hat. Stellen Sie sicher, dass Kappe und Kranz des Brenners richtig positioniert sind. Reinigen Sie ggf. die Zündkerze.

Warum erlischt die Flamme direkt nach der Zündung?

Das Thermoelement ist nicht heiß genug. Halten Sie den Knopf bis zu 10 Sekunden nach der Zündung gedrückt. Besteht das Problem weiter, reinigen Sie Kranz und Düse.

Wie reinige ich das Kochfeld?

Reinigen Sie nach jedem Gebrauch mit einem weichen Tuch und einem nicht scheuernden Reinigungsmittel. Entfernen Sie sofort verschütteten Zucker oder Kunststoff. Trocknen Sie mit einem weichen Tuch. Die Topfträger sind handwaschbar.

Welche Kochgefäße verwenden?

Verwenden Sie stabile Gefäße, deren Durchmesser zu den Brennern passt (siehe Tabelle). Vermeiden Sie Gusseisen, Ton oder Grillplatten. Die Böden sollten flach und sauber sein.

Was tun bei Glasbruch des Kochfelds?

Schalten Sie sofort alle Brenner aus und ziehen Sie den Netzstecker. Berühren Sie die Oberfläche nicht. Kontaktieren Sie den autorisierten Kundendienst.

Wie tausche ich eine Düse für einen Gaswechsel aus?

Bauen Sie Träger, Kappen und Kränze ab. Lösen Sie die Düse mit einem 7er Schlüssel und ersetzen Sie sie durch die für das neue Gas geeignete (siehe technische Tabelle). Bauen Sie die Teile wieder ein und kleben Sie das beiliegende Etikett auf.

Wie stelle ich die Minimalstufe der Flamme ein?

Zünden Sie den Brenner, drehen Sie den Knopf auf die Minimalposition, ziehen Sie ihn ab. Mit einem feinen Schraubendreher justieren Sie die Einstellschraube (A) je nach Gasart (festdrehen für Flüssiggas, lockern für Erdgas).

Welche Sicherheitsvorkehrungen für Kinder gibt es?

Aktivieren Sie die Kindersicherung, falls vorhanden. Lassen Sie Kinder nie unbeaufsichtigt in der Nähe des heißen Geräts. Halten Sie Verpackungsmaterialien fern.

Wo finde ich Seriennummer und Modell des Geräts?

Diese Informationen befinden sich auf dem Typenschild unten am Kochfeld. Notieren Sie sie, bevor Sie den Kundendienst kontaktieren.

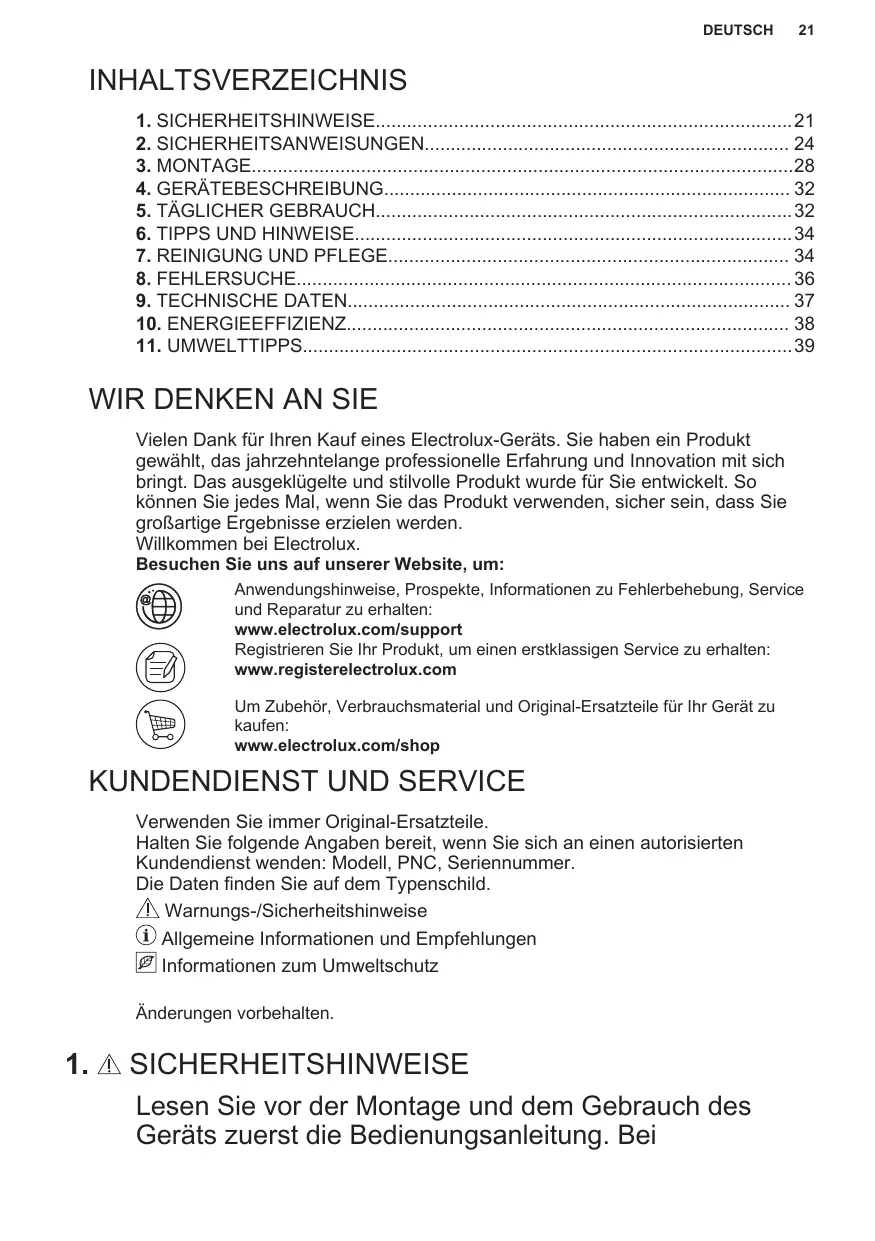

BEDIENUNGSANLEITUNG EGG7537M - EGG7537W - EGG7537M - EGG7537K - EGG75372K - EGG75372M - EGG75372W ELECTROLUX

Benutzerinformation 21

1. SICHERHEITSHINWEISE 21
   2.SICHERHEITSANWEISUNGEN 24
   3.MONTAGE 28

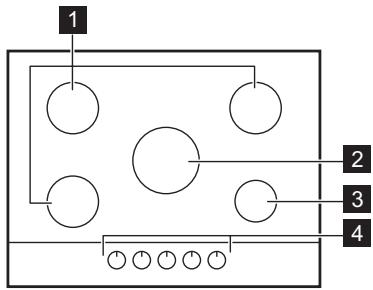

   4.GERATEBESCHREIBUNG 32
2. TÄGLICHER GEBRAUCH 32
3. TIPPS UND HINWEISE 34
4. REINIGUNG UND PFLEGE 34
5. FEHLERSUCHE 36
6. TECHNISCHE DATEN 37
7. ENERGIEEFFIZIENZ 38
8. UMWELTTIPIPS 39

WIR DENKEN AN SIE

Vielen Dank für ihren Kauf eines Electrolux-Geräts. Sie haben ein Produkt gewählt, das jahrzehntelange professionelle Erfahrung und Innovation mit sich bringt. Das ausgeklügelte und stilvolle Produkt wurde für Sie entwickelt. So können Sie jedem Mal, wenn Sie das Produkt verwenden, sicher sein, dass Sie großartige Ergebnisse erzielen werden.

Willkommen bei Electrolux.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Informationen zu Fehlerbehebung, Service

und Reparatur zu erhalten:

www.electrolux.com/support

Registrieren Sie Ihr Produkt, um einen erstklassigen Service zu erhalten:

www.registerelectrolux.com

Um Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zukaufen:

www.electrolux.com/shop

KUNDENDIENST UND SERVICE

Verwenden Sie immer Original-Ersatzteile.

Halten Sie folgende Angaben bereit, wenn Sie sich an einen autorisierten Kundendienst wenden: Modell, PNC, Seriennummer.

Die Daten finden Sie auf dem Typenschild.

Warnungs-/Sicherheitshinweise
① Allgemeine Informationen und Empfehlungen
Informationen zum Umweltschutz

Änderungen vorbehalten.

1. SICHERHEITSHINWEISE

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei

Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung/mangelndem Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von dieser Person Anweisungen erhalten haben, wie das Gerät safer zu bedieren ist und welche Gefahren bei nicht ordnungsgemäßer Bedienung bestehen. Kinder unter 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung sollenn vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.

• Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät.

• Halten Sie samentliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß.
• WARNUNG: Das Gerät und die zugänglichen Geräteile werden während des Betriebs besteht. Halten Sie Kinder und Haustiere von dem Gerät fern, wenn in Betrieb oder in der Abkühlphase ist.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Kinder dürfen keine Reinigung und Wartung des Geräts ohne Beaufsichtigung durchführren.

1.2 Allgemeine Sicherheit

• Dieses Gerät ist nur zum Kochen bestimmt.

• Dieses Gerät ist für den Hausgebrauch in einem Einfamilienhaus in Innenräumen bestimmt.

• Dieses GerätarfindinBüros,Hotelzimmern, Gästezimmern in Pensionen,Bauernhöfenund anderenähnlichenUnterkünftenv verwendetwerden, wenn这些Nutzungdas(durchschnittliche) NutzungsniveauimHaushalt nichtüberschreitet.

• WARNUNG: Das Gerät und die zugänglichen Geräteile werden während des Betriebs besteht. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente.
• WARNUNG: Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann ggf. zu einem Brand führen.
• Verwenden Sie niemals Wasser, um das Kochfeuer zu Löschen. Schalten Sie das Gerät aus undlöschen Sie Flamm beispiselsweise mit einer Löschdecke oder einem Deckel.
• WARNUNG: Das Gerät darf nicht durch ein externes Schaltgerät, wie eine Zeitschaltuhr, mit Strom versorgt oder an einen Schaltkreis angeschlossen werden, der von einem Programm regelmäß ein- und ausgeschaltet wird.
• ACHTUNG: Der Kochvorgang muss überwacht werden. Ein kurzer Kochvorgang muss kontinuierlich überwacht werden.
• WARNING: Brandgefahr: Lagern Sie keine Gegenstände auf den Kochflächen.
• Metallische Gegenstände wie Messer, Gabeln, Löffel und Deckel sollenn nicht auf die Oberfläche des Kochfelds gelegt werden, da diese heißt werden können.
• Verwenden Sie das Gerät nicht, bevors in den Einbauchrank gesetzt wird.
• Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.
• Hat die Glaskeramik-/Glasoberfläche einen Sprung, schalten Sie das Gerät aus und behmen Sie es vom Stromnetz. Falls das Gerät direkt mit dem Stromnetz verbunden ist und nicht getrennt werden kann,

nehmen Sie die Sicherung für den Anschluss Heraus, um die Stromversorgung zu unterbrechen.

Verständigen Sie in jedem Fall den autorisierten Kundendienst.

• Bei Glasbruch der Kochplatte:

• Schalten Sie sofort alle Brenner und jeder elektrische Heizelement aus und trennen Sie das Gerät vom Stromnetz,

• berühren Sie nicht die Geräteoberfläche,

• verwenden Sie das Gerät nicht.

• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem autorisierten Kundendienst oder einerähnlich qualifizierten Person zur Vermeidung einer Gefahrenquelle ersetzt werden.

• Ist das Gerät direkt an die Stromversorgung angeschlossen, wird ein allpoliger Netztrennschalter mit einem Kontaktabstand benötigt. Vollständige Trennung unter Beachtung der in der Überspannungskategorie III aufgeführten Bedingungen muss gewährleistet sein. Das Erdungskabel ist davon ausgenommen.
• Wenn Sie das Netzkabel verliegen, achten Sie darauf, dass es keinen direkten Kontakt mit Teilen hat (z. B. mit Isolierschläuchen), die Temperaturen erreichen können, die mehr als 50^ über der Raumtemperatur liegen.
• WARNING: Verwenden Sie nur Schutzabdeckungen des Herstellers des Kochgeräts, von whom in der Bedienungsanleitung als geeignet empfohlene Schutzabdeckungen oder die im Gerät enthaltene Schutzabdeckung. Es besteht Unfallgefahr durch die Verwendung ungeeigneter Schutzabdeckungen.

2. SICHERHEITSANWEISUNGEN

Dieses Gerät ist für folgende Märkte

geeignet: IT

2.1 Montage

WARNING!

Nur eine qualifizierte

Fachkraftarf die Montagedes Gerats vornehmen.

WARNING!

Verletzungsgefahr sowie Risiko von Schäden am Gerät.

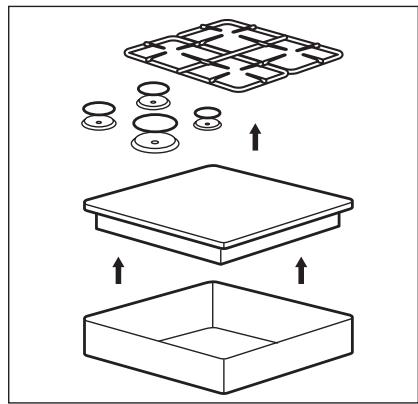

• Entfernen Sie das gesamte Verpackungsmaterial.
  Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.

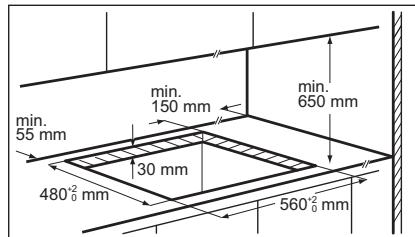

  Die Mindestabstände zu anderen Geräten und Kuchenmöbeln sind einzuhalten.
• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.

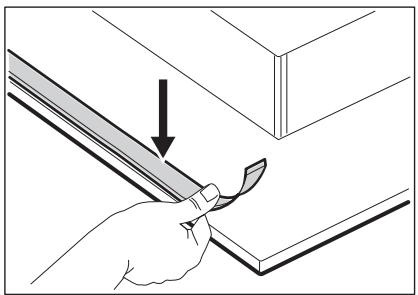

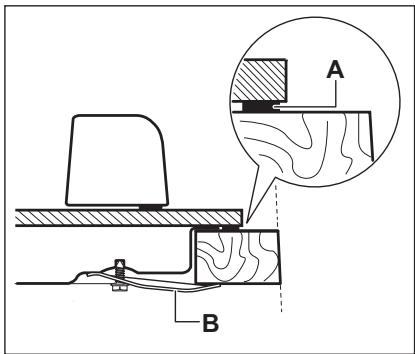

• Dachten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.
  Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.
  Installieren Sie das Gerät nicht direkt geben einer Tur oder unter einem Fenster. So kann heiBes Kochgeschirr nicht herunterfallen, wenn die Tur oder das Fenster geöffnet wird.

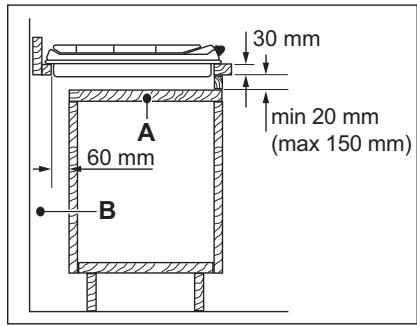

• Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhanden ist.
• Der Boden des Geräts kann heißt werden. Bringen Sie eine feuerfeste Trennplatte unter dem Gerät an, damit der Boden nicht zugänglich ist.

2.2 Elektrischer Anschluss

WARNING!

Brand- und

Stromschlaggefahr.

• Alle elektrischen Anschlüsse sollenn von einem qualifizierten Elektriker vorgenommen werden.

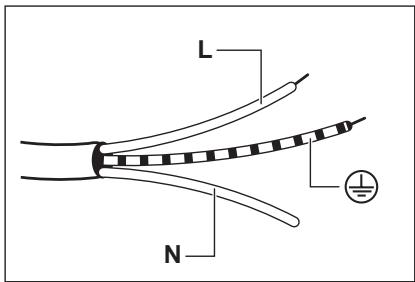

  Das Gerät muss geerdet sein.
  Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden.
• Stellen Sie sichere, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.
• Vergewissern Sie sich, dass das Gerät ordnungsgemäß installiert ist. Lockere und unsachgemäße Kabel oder Stecker (falls vorhanden) können die Klemme überhitzen.
• Verwenden Sie das richtige Stromnetzkel.

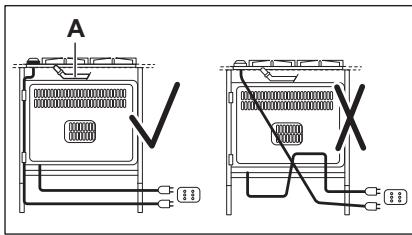

• Achten Sie darauf, dass sich das Stromnetzkel nicht verheddert.
• Stellen Sie sicher, dass ein Überspannungsschutz installiert ist.
• Verwenden Sie die Klemme für die Zugentlastung am Kabel.
• Stellen Sie beim Anschluss des Gerätesteckers an eine Steckdose sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem freißen Gerät oder freisem Kochgeschirr in Berührung kommt.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, den Netzstecker (falls zutreffend) oder das Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch eines beschädigten Netzkabels an unseren autorisierten Kundendienst oder eine Elektrofachkraft.
• Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfern't werden können.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Falls die Steckdose lose ist, schreiben Sie den Netzstecker nicht an.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der

Stromversorgung trennen möchten.
Ziehen Sie stets am Netzstecker.

• Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.
  Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbrente von mindestens 3 mm ausgeführst sein.

2.3 Gasanschluss

VORSICHT!

Wenn Sie einen Gaszylinder verwenden, stellen Sieihn immer auf eine flache horizontale Oberfläche (mit dem Gasventil nach oben).

• Der Gasanschluss muss von einer Fachkraft ausgeführrt werden.
  Vergewissem Sie sich vor der Montage des Geräts, dass das von Ihrem Gaswerk gelieferte Gas (Gasart und Gasdruck) mit der Einstellung des Geräts kompatibel ist.
• Stellen Sie sichere, dass die Luft um das Gerät zirkulieren kann.
  Informationen über die Gasversorgung finden Sie auf dem Typenschild.
  Das Gerätarf nicht an einen Abzug für Verbrennungsk Produkte angeschlossen werden. Das Gerät muss gemäß der aktuell geltenden Installationsbestimmungen angeschlossen werden. Beachten Sie die Anforderungen an eine ausreichende Belüftung.

2.4 Gebrauch

WARNING!

Verletzungs-, Verbrennungs- und Stromschlaggefahr.

VORSICHT!

Die Verwendung eines Gaskochgerats führt zur Entstehung von Wärme, Feuchtigkeit und Verbrennungsprodukten in dem Raum, in dem es installiert ist. Stellen Sie tighter, dass die Küche gut beluftet ist, insbesondere wenn das Gerät in Betrieb ist.

Eine langere intensive
Nutzung des Geräts kann
eine zusätzliche Belüfung
erforderlich machen, z. B.
eine verstärkte mechanische
Belüfung, sofern vorhanden, oder eine zusätzliche
Belüfung, um die
Verbrennungsk Produkte
sicher nach außen (in die
Außenluft) zu leiten und
gleichzeitig für einen
Luftaustausch im Raum zu sorgen. Lassen Sie sich vor der Installation der zusätzlichen Belüfung von einer Fachkraft beraten.

• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Entfernen Sie vor dem ersten Gebrauch alle Verpackungen, Kennzeichnungen und Schutzfolien (falls zutreffend).
• Vergewissern Sie sich, dass die Lüftungsöffnungen nicht blockiert sind.
• Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.
  Schalten Sie die Kochzone nach jedem Gebrauch „aus".
• Legen Sie kein Besteck bzw. keine Deckel auf die Kochzonen. Anderenfalls werden sie sehr heißt.
• Benutzen Sie das Gerät nicht mit nassen Händen oder wenn es mit Wasser Kontakt hat.
• Verwenden Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Wenn Sie Speisen in heiBes Öl legen, kann es spritzen.

WARNING!

Brand- und

Explosionsgefahr

• Öle und Fette können beim Erhitzen brennbare Dämpfe freiisetzen. Halten Sie Flammen oder erhitzte Gegenstände während des Kochens von Fetten und Ölen fern.
  Die Dämpfe, die sehr heißes Öl freisetzt, können zu einer spontanen Verbrennung führen.
• Gebrauchtes Öl, das Speisereste enthalten kann, kann schon bei einer niedrigeren Temperatur einen Brand verursachen als Öl, das zum ersten Mal verwendet wird.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

WARNING!

Risiko von Schaden am Gerät.

• Stellen Sie keinheits Kochgeschirr auf das Bedienfeld.
• Lassen Sie Kochgeschirr nicht leerkochen.
• Achten Sie darauf, dass keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche könnte beschädigt werden.
• Lassen Sie einen Brenner niemals eingeschaltet, wenn sich kein bzw. leeres Kochgeschirr darauf befindet.
• Legen Sie keine Alufolie direkt auf das Gerät.
  Kochgeschirr aus Gusseisen, Aluminium oder mit einem beschädigten Boden kann Kratzer an dem Glas/der Glaskeramik verursachen. Hebben Sie diese Gegenstände immer an, wenn Sie sie auf der Kochfläche bewegenen müssen.
• Verwenden Sie nur stabiles Kochgeschirr mit der richtigen Form und Durchmessern, die größter als die Abmessungen der Brenner sind.
• Achten Sie darauf das Kochgeschirr mittig auf die Brenner zu stellen.
• Verwenden Sie kein großes Kochgeschirr, das über die Kanten

des Geräts Herausragt. Dies kann zu Schäden an der Arbeitsfläche führen.

Vergewissern Sie sich, dass die Flamme nicht erlischt, wenn Sie den Knopf schnell von der hochsten auf die niedrigste Stufe schalten.
- Verwenden Sie nur mit dem Gerät gefelwertes Zubehör.
- Stellen Sie keinen Flammendiffusor auf den Brenner.
- Lassen Sie keine säurehaltigen Flüssigkeiten wie Essig, Zitronensaat oder kalklosende Reinigungsmittel mit dem Kochfeld in Berührung kommt. Dies kann zu matten Flecken führen.
- Verfährbungen der E-mail- oder Edelstahlbeschichtung haben keine Auswirkung auf die Leistung des Geräts.

2.5 Reinigung und Pflege

WARNING!

Entfernen Sie nicht die Tasten, Knöpfe oder Dichtungen vom Bedienfeld. Wasser konnte in das Gerät gelangen und es beschädigen.

Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.
- Schalten Sie das Gerät vor dem Reinigen aus und{lassen Sie es abkühlen
- Reinigen Sie das Gerät nicht mit Wasserspray oder Dampf.
- Reinigen Sie das Geräts mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämchen, Lösungsmittel oder Metallgegenstände.
- Reinigen Sie die Brenner nicht im Geschirrspuler.

2.6 Wartung

• Wenden Sie sich zur Reparatur des Geräts an den autorisierten Kundendienst. Dabei können ausschließlich Originalersatzteile verwendet werden.

2.7 Entsorgung

WARNING!

Verletzungs- und

Erstickungsgefahr.

Informationen zur Entsorgung des Gerats erhalten Sie von ihrer Gemeindeverwaltung.

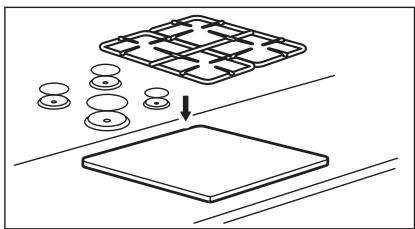

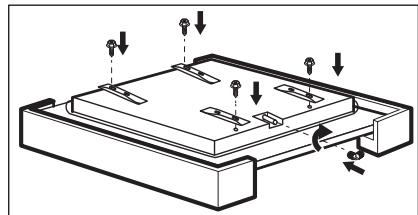

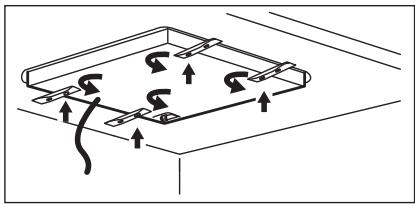

3. MONTAGE

WARNING!

Siehe Kapitel

Sicherheitshinweise.

3.1 Vor der Montage

Notieren Sie vor der Montage des Kochfelds folgende Daten, die Sie auf dem Typenschild finden. Das Typenschild ist auf dem Boden des Kochfelds angebracht.

Modell

Produknummer

(PNC)

Seriennummer

3.2 Gasanschluss

WARNING!

Die in nachstehender Anleitung beschrieben Installations- und Wartungsarbeiten sowie die Beluftung müssen von Fachpersonal unter Bechtung der geltenden Bestimmungen (UNI-CIG 7129 - 7131) ausgeführten werden. Stellen Sie sicher, dass die Kuche gut beluft ist: Halten Sie natürliche Beluftungsöffnungen von mindestens 100~cm^2 offen oder installieren Sie eine mechanische Abzugshaube.

Je nach geltenden Bestimmungen kann der Anschluss fest oder durch Verwendung eines flexiblen Edelstahrhohrs erfolgen. Bei Verwendung flexibler Metallrohre muss darauf geachtet werden, dass sie nicht mit beweglichen Teilen in Kontakt kommt

• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.
  Die externen Gasleitungen flach ausrichten.

oder eingeklemmt werden konnen. Wenn das Kochfeld mit einem Backofen installiert wird, muss ebenfalls vorsichtig vorgegangenen werden.

Achten Sie darauf, dass der Gasdruck des Geräts den empfohlenen Werten entspricht.

Entspricht der gelieferte Druck nicht dem angegebenen Wert, muss ein geeigneter Druckregler gemäß der Norm UNI EN 88 installiert werden. Im Fall von Flüssiggas (LPG) ist die Verwendung eines Druckreglers nur erlaubt, wenn er der Norm UNI EN 12864 entspricht. Das verstellbare Anschlussrück wird an dem Gasanschluss mit einer G 1/2" Gewindemutter befestigt. Verschrauben Sie die Teile ohne Kraftanwendung, bringen Sie das Anschlussrück in die benötigte Richtung und schrauben Sie alle Teile fest.

A. Schaftende mit Mutter
B. Mitgelieferte Beilagscheibe
C. Mitgelieferter Rohrbogen

Fester Anschluss:

Führer Sie den Anschluss mit festen Metallrohren (Kupfer mit mechanischem Endstück) aus (UNI-CIG 7129).

Flexibler Anschluss:

Verwenden Sie ein flexibles Edelstahlrhr (UNI-CIG 9891) mit einer maximalen Länge von 2 m.

WARNING!

Überprüfen Sie nach der Installation, ob alle Anschlussstücke dicht sind. Verwenden Sie eine Seitenlösung und keine Flamme!

3.3 Austauschen der Düsen

1. Nehmen Sie die Topträger ab.
2. Nehmen Sie Brennerdeckel und Brennerkronen ab.
3. Entfernen Sie die Düssen mit einem Steckschluss 7 und ersetzen Sie sie durch für die verwendete Gasart geeignete Düssen (siehe Tabelle im Abschnitt „Technische Daten").
4. Bringen Sie die Teile wieder an.
   Führren Sie dazu die obigen Schritte in umgekehrter Reihenfolge aus.
5. Bringen Sie den Aufkleber mit der neuen Gasart in der Höhe der Gasversorgungsleitung an. Der Aufkleber ist im Beipack des Geräts enthalten.

Wenn der Gasdruck der Gasversorgung schwankt oder nicht dem erforderlichen Druckwert entspricht, muss ein geeigneter Druckregler im Gaszufuhrrohr montiert werden.

3.4 Einstellen der niedrigsten Stufe

So stellen Sie die niedrigste Stufe der Brenner ein:

1. Züden Sie den Brenner.
2. Drehen Sie den Knopf auf die niedrigste Stufe.
3. Entfernen Sie den Knopf.
4. Stellen Sie mit einem kleinen Schraubendreher die Bypass-Schraubenposition (A) ein.

5. Bei Umstellung:

Von Erdgas G20 20 mbar auf Flüssiggas, ziehen Sie die Bypass-Schraube bis zum Anschlag an.
Von Flüssiggas auf Erdgas G20 20 mbar, drehen Sie die BypassSchaube ca. 1/4 Umdrehung (1/2 Umdrehung fur den MultikronenBrenner) zurück.

WARNING!

Vergewissem Sie sich, dass die Flamme nicht erlischt, wenn Sie den Einstellknopf schnell von der hochsten zur niedrigsten Stufe drehen.

3.5 Elektroanschluss

• Vergewissern Sie sich, dass die Netzspannung und -frequenz in ihrer Region mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.
  Das Gerät wird mit einem Netzkabel gefiefert. Dazu muss ein passender Stecker verwendet werden, der für die auf dem Typenschild angegebene Gesamtstromaufnahme ausgelegt ist. Achten Sie daraufuf, den Stecker in eine passende Steckdose zu stecken.
• Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.
• Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten.
• Ziehen Sie stets am Netzstecker.
• Es besteht Brandgebung, wenn das Gerät mit einem Verlängerungskabel, Adapter oder an eine Mehrfachsteckdose angeschlossen wird. Stellen Sie sicher, dass die

Erdverbindung den Normen und Vorschriften entspricht.

Das Netzkabelarf nicht heiBer als 90^ werden.

Um einen Kontakt des Kabels mit dem Gerät unter dem Kochfeld zu vermeiden, verwenden Sie die Haken auf den Seiten des Gehäuses.

A. Festes Kupferrohr oder flexibles Edelstahlrhohr

3.6 Anschlusskabel

Ersetzen Sie das Anschlusskabel ausschließlich durch das spezielle Kabel oder ein gleichwertiges Kabel. Kabeltyp: H03V2V2-F T90.

Vergewissern Sie sich, dass der Kabelquerschnitt für die Spannung und Betriebstemperatur geeignet ist. Der gelb-grüne Erdleiter muss ca. 2 cm länger als der braune (bzw. Schwarze) Phasenleiter sein.

1. Schließen Sie das grün-gelbe Kabel (Erde) an die Klemme an, die mit dem Buchstaben „E“, dem Erdungssymbol 1一 oder mit den Farben grün und gelb gekennzeichnet ist.

2. Schließen Sie das blaue Kabel (Nullleiter) an die Klemme an, die mit dem Buchstaben „N“ oder mit der Farbe blau gekennzeichnet ist.

3. Schließen Sie das braune (stromfuhrende) Kabel an die Klemme an, die mit dem Buchstaben „L" gekennzeichnet ist. Es muss stets an die Netzphase angeschlossen werden.

3.7 Montage

1.

2.
3.

4.

5.
6.

A) Mitgelieferte Dichtung
B) Mitgelieferte Klammern

7.

VORSICHT!

Montieren Sie das Gerät nur in einer flachen Arbeitsplatte.

3.8 Montage des Kochfelds unter der Dunstabzugshaube

Wird das Kochfeld unter einer Abzugshaube montiert, sehen Sie in der Montageanleitung der Abzugshaube nach, welche Mindestabstand zwischen den Geräten eingehalten werden muss.

3.9 Einbaumfähkeiten

Die unter dem Kochfeld eingebaute Platte muss sich leicht entfernen halten und einen einfachen Zugang ermöglich, falls eine Reparatur erforderlich wird.

Küchenschrank mit Tur

A. Entferbare Platte
B. Raum für Anschlüsse

Küchenschrank mit Backofen

Kochfeld und Backofen müssen aus Sicherheitsgründen über separate elektrische Anschlüsse verfügen. Der Backofen muss sich leicht aus dem Kuchenschrank entfern den lessen.

4. GERÄTEBESCHREIBUNG

4.1 Kochfeldanordnung

4.2 Einstellknopf

Symbol	Beschreibung
●	Keine Gaszufuhr/Aus-Position

1 Normalbrenner
2 Multikronen-Brenner
3 Hilfsbrenner
4 Einstellknöppe

Symbol	Beschreibung
Zübung	Zündstellung/maximale Gaszufuhr
Δ	minimale Gaszufuhr

5. TÄGLICHER GEBRAUCH

WARNING!

Siehe Kapitel

Sicherheitshinweise.

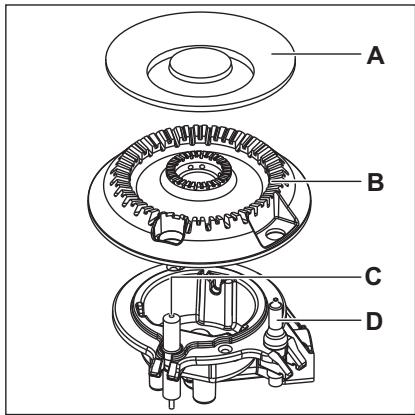

5.1 Brennerübersicht

A. Brennerdeckel
B. Brennerkrone
C. Zündkerze
D. Thermoelement

5.2 Zündes Brenners

Zünden Sie den Brenner stets vor dem Aufsetzen des Kochgeschirrs.

WARNING!

Seien Sie bei der Verwendung von offenem Feuer in der Kuche** besonderss vorsichtig. Der Hersteller übernimmt bei Missachtung der Sicherheitsbestimmungen beim Umgang mit offenem Feuer keinerlei Haftung.

1. Drucken Sie den Einstellknopf hinein und drehen Sieihn gegen den Uhrzeigersinn auf die Position fur die maximale Gaszufuhr (6).
2. Halten Sie den Einstellknopf bis zu 10 Sekunden lang gedrückt. In dieser Zeit wird das Thermoelement erwärmt. Andernfalls wird die Gaszufuhr unterbrochen.
3. Stellen Sie die Flamme ein, sobald sie ruhig brennt.

Falls sich der Brenner nach einigen Versuchen nicht zünden lasst, überprüfen Sie, ob die Brennerkrone und der zugehörige Brennerdeckel korrekt sitzen.

WARNING!

Halten Sie den Knopf nicht länger als 15 Sekunden gedrückt. Sollte der Brenner nach 15 Sekunden nicht zunden, setzen Sie den Knopf los, und drehen Sie in die Aus-Position. Warten Sie dann mindestens eine Minute, bevor Sie den Brenner erneut zunden.

VORSICHT!

Wenn kein Strom zur Verfugung steht, konnen Sie den Brenner auch ohne Strom zünden. Bringen Sie eine Flamme in die Höhe des Brenners, drehen Sie den entsprechenden Knopf entgegen dem Uhrzeigersinn auf die hochste Stufe und drücken Sie hin dann hinein. Halten Sie den Einstellknopf hochstens 10 Sekunden gedrückt, um das Thermoelement zu erwärmen.

Sollte der Brenner zufällig ausgehen, drehen Sie den Knopf in die Aus-Position und versuchen Sieihn nach einer Minute erneut zu zünden.

Nach dem Einsatz der Stromversorgung, nach der Installation oder nach einem Stromausfall wird der Funkengenerator möglichereweise automatisch eingeschaltet. Das ist normal.

Das Kochfeld wird mit Ventilen mit einem stetigen Stellverhalten geleifert. Sie ermöglich eine prazisere Einstellung der Flamme.

5.3 Abschalten des Brenners

Drehen Sie zum Abschalten des Brenners den Knopf in die Aus-Position

WARNING!

Bevor Sie das Kochgeschirr vom Brennernehmen, drehen Sie die Flamme herunter oder drehen Sie sie ganz ab.

6. TIPPS UND HINWEISE

WARNING!

Siehe Kapitel
Sicherheitshinweise.

6.1 Kochgeschirr

VORSICHT!

Verwenden Sie kein
Kochgeschirr aus
Gusseisen, Ton oder
Steingut und kein
Grillzubehör oder
Sandwichplatten.

WARNING!

Kochen Sie nicht mit einem Kochgeschirrteil auf zwei Brennern gleichzeitig.

WARNING!

Stellen Sie keine beschädigten Töppe oder solche, die nicht standfest sind, auf den Brenner, um ein Verschüttungen und Verletzungen zu vermeiden.

VORSICHT!

Achten Sie darauf, dass sich die Topfböden nicht zu nahe am Einstellknopf befinden, da anderenfalls die Flamme den Einstellknopf erhitzen könnte.

VORSICHT!

Achten Sie darauf, dass die Topfgriffe nicht über den vorderen Rand des Kochfelds hinausragen.

7. REINIGUNG UND PFLEGE

WARNING!

Siehe Kapitel
Sicherheitshinweise.

7.1 Allgemeine Informationen

• Reinigen Sie das Kochfeld nach jedem Gebrauch.

VORSICHT!

Stellen Sie zur Reduzierung des Gasverbrauchs und im Interesse einer größeren Stabilität die Töppe mittig auf den Brenner.

VORSICHT!

Heiße Flüssigkeiten, die während des Kochens verschüttet werden, können zum Zerspringen der Glasplatte führen.

6.2 Durchmesser des Kochgeschirrs

VORSICHT!

Verwenden Sie nur Kochgeschirr mit einem Durchmesser, der der Grübe der Brenner entspricht.

Brenner	Durchmesser des Kochge-schirrs (mm)
Multikronen-Brenner	180 - 260
Normalbrenner (hinten links)	120 - 240
Normalbrenner (hinten rechts)	120 - 240
Normalbrenner (vorne links)	120 - 220
Hilfsbrenner	80 - 180

• Verwenden Sie stets Kochgeschirr mit sauberen Böden.
• Kratzer oder dunkle Flecken auf der Oberfläche beeinträchtigen die Funktionsfähigkeit des Kochfelds nicht.
• Verwenden Sie einen Spezialreiniger zur Reinigung der Kochfeldoberfläche.

WARNING!

Verwenden Sie keine Messer, Schaber oder ähnliche Gegenstände zum Reinigen der Glasplatte oder der Zwischenräume zwischen den Außenringen der Brenner und dem Gehäuse (sofern vorhanden).

• Reinigen Sie Edelstahlteile mit Wasser und wischen Sie sie mit einem weichen Tuch trocken.

7.2 Topfräger

Die Topträger sind nicht spülmaschinenfest. Sie müssen von Hand gereinigt werden.

1. Entfernen Sie die Topfräger, um die Reinigung des Kochfelds zu erleichtern.

Seien Sie beim Wiederaufsetzen der Topfträger vorsichtig, um Beschädigungen der Oberseite des Kochfelds zu vermeiden.

1. Wenn Sie die Topträger von Hand spüssen und trocknen, seien Sie vorsichtig, da durch das Emaillieren gelegentlich raue Kanten entstehen können. Entfern den Sie hartnackige Flecken gegebenenfalls mit einer Reinigungspaste.
2. Vergewissern Sie sich, dass Sie die Topträger nach der Reinigung wieder ordnungsgemäß eingesetzt haben.
3. Damit der Brenner korrekt Funktioniert, stellen Sie sicher, dass sich die Arme der Topträger in den Aussparungen der emailierten Platten befinden.

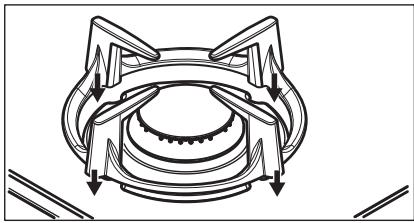

7.3 Entfernen und Einsetzenden Topträger

Vergewissern Sie sich nach der Reinigung des Kochfelds, dass sich die Topträger in der richtigen Position befinden. Vergewissern Sie sich zum

korrekten Einsetzen des Topfrägers, vergewissem sie sich, dass die Arme in die Aussparungen im Brennerfuß eingesetzt werden, siehe Abbildung. Auf diese Weise sitzt der Topträger fest und sicher.

7.4 Reinigen des Kochfelds

• Folgendes muss sofort entwickel werden: Geschmolzener Kunststoff, Plastikfolie, Zucker und zuckerhaltige Lebensmittel. Anderenfalls können die Verschmutzungen das Kochfeld beschädigen. Achten Sie darauf, dass sich niemand Verbrennungen zuzieht.
• Folgendes kann nach ausreichender Abkuhlung des Kochfelds entfernt werden: Kalkund Wasserränder, Fettspritzer und metallisch schimmernde Verfährungen. Reinigen Sie das Kochfeld mit einem feuchten Tuch und nicht scheuernden Reinigungsmittel. Wischen Sie das Kochfeld nach der Reinigung mit einem weichen Tuch trocken.
• Reinigen Sie die emaillierten Teile, die Brennerdeckel und Brennerkronen mit warmen Seifenwasser und trocknen Sie diese sorgfältig ab, bevor Sie sie wieder einsetzen.

7.5 Reinigen der Zündkerze

These Funktion erfolgt über eine Keramikzündkerze mit Metallelektrode. Halten Sie zur Vermeidung von Zündschwierigkeiten diese Bauteile immer sauber; kontrollieren Sie außerdem, ob die Dusen der Brennerkrone verstopt sind.

7.6 Regelmäßige Wartung

Lassen Sie regelmäßig vom为其 autorisierten Kundendienst den Zustand

des Gasversorgungsrohrs und, falls installiert, die Funktionstüchtigkeit des Druckreglers überprüfen.

8. FEHLERSUCHE

WARNING!

Siehe Kapitel

Sicherheitshinweise.

8.1 Was tun, wenn...

Störung	Mögliche Ursache	Abhilfe
Es wird kein Funke er-zeugt, wenn Sie versuchen, den Funkenerzeuger zu verwenden.	Das Kochfeld ist nicht oder nicht ordnungsgemäß an die Spanningsversorgung angeschlossen.	Prüfen Sie, ob das Koch-feld ordnungsgemäß an die Spanningsversorgung angeschlossen ist.
	Die Sicherung ist durchge-brannt.	Vergewissemn Sie sich, dass die Sicherung der Grund für die Störung ist. Brennt die Sicherung wie-derholt durch, wenden Sie sich an eine zugelassene Elektrofachkraft.
	Brennerdeckel und Bren-nerkrone sitzen nicht rich-tig.	Bringen Sie die Brenner-krone und den Brennerde-ckel in die richtige Position.
Die Flamme erlischt gleich nach der Zündung wieder.	Das Thermoelement ist nicht ausreichend erwärmt.	Halten Sie den Knopf nach dem Entzüden etwa 10 Sekunden lang gedrückt.
Der Flammenring ist un-gleichmäßig.	Die Brennerkrone ist mit Speiseresten verstopft.	Sorgen Sie dazu, dass die Düse nicht blockiert und die Brennerkrone sauber ist.

8.2 Wenn Sie das Problem nicht losen können...

Wenn Sie das Problem nicht selbst lösengonnen, wenden Sie sich an ihrenHandler oder einen autorisiertenKundendienst. Geben Sie die Daten, dieSie auf dem Typenschild finden, an.Vergewissern Sie sich, dass Sie dasKochfeld korrekt bedient haben. Wenn

Sie das Gerät falsch bedient haben, fällt auch während der Garantiezeit für die Reparatur durch einen Techniker oder Handler eine Gebühr an. Die Informationen zum Kundendienst und die Garantiebedingungen finden Sie im Garantieheft.

8.3 Im Zubehörbeutel mitgelieferte Aufkleber

Bringen Sie die Aufkleber, wie unter gezeigt, an:

A. Kleben Sieihn auf die Garantiekarte und verschicken Sie diesen Teil (falls vorhanden).
B. Kleben Sie ihn auf die Garantiekarte und behalten Sie diesen Teil (falls vorhanden).

C. Kleben Sie ihn auf die Gebrauchsanleitung.

9. TECHNISCHE DATEN

9.1 Abmessungen des Kochfelds

Breite	740 mm
Tiefe	510 mm

9.2 Bypassdurchmesser

BRENNER	Ø BYPASS 1/100 mm
Multikronen-Brenner	57
Normalbrenner	35
Hilfsbrenner	28

9.3 Sonstige technische Daten

GESAMTLEIS-TUNG:	Gas - Original:	G20 (2H) 20 mbar	10,45 kW
	Gas - Ersatz:	G30 (3+) 28-30 mbar	745 g/h
		G31 (3+) 37 mbar	732 g/h
Netzanschluss:	220 - 240 V ~ 50 - 60 Hz
Gerätekategorie:	II2H3+
Gasanschluss:	G 1/2"
Geräteklasse:	3

9.4 Gasbrenner fur ERDGAS G20 20 mbar

BRENNER	NORMALLEISTUNG kW	MINDESTLEISTUNG kW	INJEKTORMAR-KE
Multikronen-Brenner	3,9	1,4	146
Normalbrenner	1,85	0,6	92
Hilfsbrenner	1,0	0,33	70

9.5 Gasbrenner für LPG G30/G31 28-30/37 mbar

BRENNER	NORMAL-LEISTUNG kW	MINDEST-LEISTUNG kW	INJEKTORMARKE	NENNGASDURCHFLUSSg/h
				G30 28-30mbar	G31 37 mbar
Multikro-nen-Bren-ner	3,55	1,4	095	258	254
Normal-brenner	1,9	0,6	71	138	136
Hilfsbrenner	1,0	0,33	50	73	71

10. ENERGIEEFFIZIENZ

10.1 Produktinformationen gemäß EU 66/2014

Modellidentifikation	EGG7537K, EGG7537M, EGG7537W
Kochfeldtyp	Einbau-Kochfeld

Anzahl der Gasbrenner		5
Energieeffizienz pro Gasbrenner (EE gas burner)	Hinten links – Normalbrenner	61,8 %
	Hinten rechts – Normalbrenner	62,6 %
	Mitte - Multikronen-Brenner	59,3 %
	Vorne links – Normalbrenner	60,0 %
	Vorne rechts – Hilfsbrenner	nicht zutreffend
Energieeffizienz des Gaskoch-felds (EE gas hob)		60.9%

EN 30-2-1: Haushalt-Kochgeräte für gasförmige Brennstoffe - Teil 2-1: Rationelle Energienutzung - Allgemeines

10.2 Energie sparen

• Achten Sie vor dem Gebrauch darauf, dass die Brenner und Topträger richtig zusammengebaut sind.
• Verwenden Sie nur Kochgeschirr mit einem Durchmesser, der der größte der Brenner entspricht.
• Stellen Sie den Topf mittig auf den Brenner.
• Wenn Sie Wasser erwärmen, verwenden Sie nur die benöttigte Menge.
• Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab.
• Drehen Sie, sobald die Flüssigkeit zu kochen beginnt, die Flamme so welt zurück, dass die Flüssigkeit nuricht kochelt.
• Verwenden Sie nach Möglichkeit einen Dampfkochtopf. Beachten Sie seine Bedienungsanleitung.

11. UMWEALTITIPPS

Recyclin Sie Materialien mit dem

Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recycleln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte.

Entsorgen Sie Geräte mit diesen Symbol

nicht mit dem Hausmull. Bringen Sie das Gerät zu ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

Electrolux Appliances AB - Contact Address: Al. Powstańczy Śląskich 26, 30-570 Kraków, Poland

CONTENIDO
