MODE D'EMPLOI EGG7537M - EGG7537W - EGG7537M - EGG7537K - EGG75372K - EGG75372M - EGG75372W ELECTROLUX

Merci d’avoir choisi un appareil Electrolux. Vous avez choisi un produit qui bénéficie de décennies d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été pensé pour vous. C'est la raison pour laquelle vous pouvez avoir la certitude d'obtenir d'excellents résultats à chaque utilisation. Bienvenue chez Electrolux Consultez notre site pour : Obtenir des conseils d’utilisation, des brochures, un dépanneur, des informations sur le service et les réparations : www.electrolux.com/support Enregistrer votre produit pour un meilleur service : www.registerelectrolux.com Acheter des accessoires, consommables et pièces de rechange d’origine pour votre appareil : www.electrolux.com/shop

SERVICE ET ASSISTANCE À LA CLIENTÈLE

N’utilisez que des pièces de rechange d’origine. Avant de contacter notre centre de service agréé, assurez-vous de disposer des informations suivantes : Modèle, PNC, numéro de série. Ces informations figurent sur la plaque signalétique. Avertissement/Consignes de sécurité Informations générales et conseils Informations environnementales Sous réserve de modifications.

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et FRANÇAIS

dégâts résultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et s’ils comprennent les risques encourus. Les enfants de moins de 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à l'écart de l’appareil, à moins d'être surveillés en permanence. Veillez à ce que les enfants ne jouent pas avec l’appareil. Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.

AVERTISSEMENT : L'appareil et ses parties

accessibles deviennent chauds pendant l'utilisation. Tenez les enfants et les animaux éloignés de l’appareil lorsqu’il est en cours d’utilisation et de refroidissement. Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

1.2 Sécurité générale

Cet appareil est exclusivement destiné à un usage culinaire. Cet appareil est conçu pour un usage domestique unique, dans un environnement intérieur. Cet appareil peut être utilisé dans les bureaux, les chambres d’hôtel, les chambres d’hôtes, les maisons

d’hôtes de ferme et d’autres hébergements similaires lorsque cette utilisation ne dépasse pas le niveau (moyen) de l’utilisation domestique.

AVERTISSEMENT : L'appareil et ses parties

accessibles deviennent chauds pendant l'utilisation. Veillez à ne pas toucher les éléments chauffants.

AVERTISSEMENT : Il peut être dangereux de laisser

chauffer de la graisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie. N’utilisez jamais d’eau pour éteindre le feu de cuisson. Éteignez l’appareil et couvrez les flammes, par exemple avec une couverture ignifuge ou un couvercle.

AVERTISSEMENT : L'appareil ne doit pas être

branché à l'alimentation en utilisant un appareil de connexion externe comme un minuteur, ou branché à un circuit qui est régulièrement activé/désactivé par un fournisseur d'énergie. ATTENTION : Toute cuisson doit être surveillée. Une cuisson courte doit être surveillée en permanence.

AVERTISSEMENT : Risque d'incendie : N'entreposez

rien sur les surfaces de cuisson. Les objets métalliques tels que les couteaux, les fourchettes, les cuillères et les couvercles ne doivent pas être placés sur la surface de la table de cuisson car ils peuvent devenir chauds. N'utilisez pas l'appareil avant de l'avoir installé dans la structure encastrée. N'utilisez pas de nettoyeur à vapeur pour nettoyer l'appareil. Si la surface vitrocéramique / en verre est fissurée, mettez à l’arrêt l'appareil et débranchez-le. Si l'appareil est branché à l'alimentation secteur directement en utilisant une boîte de jonction, retirez le fusible pour déconnecter l'appareil de l'alimentation secteur. Dans tous les cas, veuillez contacter le service après-vente agréé. FRANÇAIS

En cas de bris de verre de la table de cuisson : – éteignez immédiatement tous les brûleurs et tout élément chauffant électrique et isolez l’appareil de l’alimentation électrique ; – ne touchez pas la surface de l'appareil ; – n’utilisez pas l’appareil. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, un service après-vente agréé ou un professionnel qualifié afin d’éviter tout danger. Si l'appareil est directement branché à l'alimentation électrique, installez un sectionneur avec une ouverture de contact. La déconnexion complète conforme aux conditions de surtension de catégorie III doit être garantie. Le câble de terre en est exclu. Lorsque vous acheminez le câble d'alimentation, assurez-vous qu'il n'entre pas en contact direct (par ex. en utilisant une gaine isolante) avec des parties pouvant atteindre des températures supérieures de 50 °C à la température ambiante.

AVERTISSEMENT : Utilisez uniquement les

dispositifs de protection pour table de cuisson conçus ou indiqués comme adaptés par le fabricant de l'appareil de cuisson dans les instructions d'utilisation, ou les dispositifs de protection pour table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non adaptés peut entraîner des accidents.

2. CONSIGNES DE SÉCURITÉ

Cet appareil est adapté aux marchés AVERTISSEMENT! Risque de blessure corporelle ou de dommages matériels. suivants: IT

AVERTISSEMENT! L’appareil doit être installé uniquement par un professionnel qualifié.

Retirez l'intégralité de l'emballage. N'installez pas et ne branchez pas un appareil endommagé. Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

Respectez l'espacement minimal requis par rapport aux autres appareils et éléments. Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées. Isolez les surfaces découpées à l'aide d'un matériau d'étanchéité pour éviter que la moisissure cause des gonflements. Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité. N'installez pas l'appareil à proximité d'une porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci. Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler. Le dessous de l'appareil peut devenir très chaud. Installez un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.

2.2 Branchement électrique

AVERTISSEMENT! Risque d'incendie ou d'électrocution.

Tous les raccordements électriques doivent être effectués par un électricien qualifié L’appareil doit être relié à la terre. Avant toute intervention, assurezvous que l'appareil est débranché. Assurez-vous que les paramètres figurant sur la plaque signalétique correspondent aux données électriques nominale de l’alimentation secteur. Vérifiez que l’appareil est correctement installé. Des câbles ou des fiches secteur desserrés et incorrects (le cas échéant) peuvent faire surchauffer la borne. Utilisez le câble d’alimentation électrique approprié. Ne laissez pas le câble d’alimentation électrique s’emmêler.

Assurez-vous qu'une protection contre les chocs est installée. Installé le collier anti-traction sur le câble. Assurez-vous que le câble d'alimentation ou la fiche (si présente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants lorsque vous branchez l'appareil à une prise électrique. N'utilisez pas d'adaptateurs multiprise et de rallonges. Veillez à ne pas endommager la fiche secteur (le cas échéant) ni le câble d’alimentation. Contactez notre service après-vente agréé ou un électricien pour remplacer le câble d'alimentation s'il est endommagé. La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne puisse pas être enlevée sans outils. Ne branchez la fiche secteur dans la prise secteur qu'à la fin de l'installation. Assurez-vous que la prise secteur est accessible après l'installation. Si la prise secteur est détachée, ne branchez pas la fiche secteur. Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur. N'utilisez que des systèmes d'isolation appropriés : des coupecircuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs. L'installation électrique doit comporter un dispositif d'isolation qui vous permet de déconnecter l'appareil du secteur à tous les pôles. Le dispositif d'isolement doit avoir une largeur d'ouverture de contact de 3 mm minimum.

2.3 Raccordement au gaz

ATTENTION! Lorsque vous utilisez une bouteille de gaz, maintenezla toujours sur une surface horizontale plane (avec la vanne de gaz en haut). FRANÇAIS

Tous les raccordements au gaz doivent être effectués par une personne qualifiée. Avant l'installation, vérifiez que les conditions de distribution locales (nature et pression du gaz) sont compatibles avec le réglage de l'appareil. Assurez-vous que l'air circule autour de l'appareil. Les informations concernant l'alimentation en gaz se trouvent sur la plaque signalétique. Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Assurez-vous de brancher l'appareil selon les réglementations d'installation en vigueur. Respectez les recommandations pour assurer une bonne ventilation.

ATTENTION! L’utilisation d’un appareil de cuisson au gaz entraîne la production de chaleur, d’humidité et de produits de combustion dans la pièce où il est installé. Assurez-vous que la cuisine est bien ventilée, en particulier lorsque l’appareil est en cours d’utilisation. L’utilisation intensive et prolongée de l’appareil peut nécessiter une ventilation supplémentaire, par exemple l’augmentation de la ventilation mécanique, le cas échéant, une ventilation supplémentaire pour éliminer en toute sécurité les produits de combustion vers l’air extérieur (dehors) tout en fournissant des changements d’air ambiant avec une ventilation supplémentaire. Consultez une personne qualifiée avant d’installer la ventilation supplémentaire.

AVERTISSEMENT! Risque de blessures, de brûlures ou d'électrocution.

Ne modifiez pas les spécifications de cet appareil. Retirez les emballages, les étiquettes et les films de protection (le cas échéant) avant la première utilisation. Assurez-vous que les orifices d'aération ne sont pas obstrués. Ne laissez pas l'appareil sans surveillance durant son fonctionnement. Éteignez les zones de cuisson après chaque utilisation. Ne posez pas de couverts ou de couvercles de casseroles sur les zones de cuisson. Ils peuvent devenir très chauds. N'utilisez pas l'appareil avec des mains mouillées ou en contact avec de l'eau. N'utilisez pas l'appareil comme plan de travail ou comme espace de rangement. Lorsque vous placez des aliments dans de l'huile chaude, cela peut éclabousser.

www.electrolux.com AVERTISSEMENT! Risque d'incendie et d'explosion.

Les graisses et les huiles lorsqu’elles sont chauffées peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds à distance des graisses et des huiles pendant que vous cuisinez. Les vapeurs que dégagent l’huile très chaude peuvent provoquer une combustion spontanée. Une huile déjà utilisée peut contenir des restes d’aliments et provoquer un incendie à une température plus basse qu’avec une huile neuve. Ne placez pas de produits inflammables ou d’éléments imbibés de produits inflammables à l’intérieur, à proximité ou au-dessus de l’appareil.

2.5 Entretien et Nettoyage

AVERTISSEMENT! Ne retirez pas les touches, manettes et joints du bandeau de commande. De l'eau pourrait s'infiltrer dans l'appareil et l'endommager. AVERTISSEMENT! Risque d'endommagement de l'appareil.

Ne laissez pas de récipients chauds sur le bandeau de commande. Ne laissez pas le contenu des récipients s’évaporer entièrement. Prenez soin de ne pas laisser tomber d’objets ou de récipients sur l’appareil. La surface risque d’être endommagée. Ne laissez jamais un récipient vide posé sur un brûleur allumé, ou un brûleur allumé sans récipient. Ne placez pas de feuilles d’aluminium sur l’appareil. Les récipients de cuisson en fonte, en aluminium ou dont le fond est endommagé peuvent provoquer des rayures sur la surface en verre et vitrocéramique. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson. N’utilisez que des récipients stables, dont la forme et le diamètre sont supérieurs aux dimensions des brûleurs. Veillez à ce que les ustensiles de cuisine soient positionnés au centre des brûleurs. N'utilisez pas de grands récipients dont les bords dépassent de l'appareil. Vous risqueriez d'endommager la surface du plan de travail. Assurez-vous que la flamme ne s’éteint pas lorsque vous tournez rapidement la manette de la position maximale à la position minimale. N’utilisez que les accessoires fournis avec l’appareil. N’installez pas de diffuseur de flamme sur le brûleur. Ne laissez pas de liquides acides, tels que du vinaigre, du jus de citron ou du produit détartrant, entrer en contact avec la plaque de cuisson. Cela peut provoquer des taches mates. La décoloration de l'émail ou de l'acier inoxydable est sans effet sur les performances de l'appareil.

Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état. Mettez à l'arrêt l'appareil et laissez-le refroidir avant de le nettoyer. Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil. Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques. Ne lavez pas les brûleurs au lavevaisselle.

Pour réparer l'appareil, contactez le service après-vente agréé. Utilisez uniquement des pièces de rechange d'origine. FRANÇAIS

AVERTISSEMENT! Risque de blessure ou d'asphyxie.

Contactez votre service municipal pour obtenir des informations sur la

marche à suivre pour mettre l’appareil au rebut. Débranchez l'appareil de l'alimentation électrique. Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut. Aplatir les tuyaux de gaz externes.

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

3.1 Avant l'installation

Avant d'installer la table de cuisson, notez les informations de la plaque signalétique ci-dessous. La plaque signalétique se trouve au bas de la table de cuisson. Modèle ........................... PNC ............................. Numéro de série ....................

3.2 Raccordement au gaz

AVERTISSEMENT! Les instructions suivantes relatives à l'installation, à l'entretien et à l'aération doivent être effectuées par un professionnel qualifié, conformément aux textes réglementaires (UNI-CIG 7129 - 7131) en vigueur. Assurez-vous que la cuisine soit suffisamment aérée : maintenez ouverts les orifices d'aération naturelle (ils doivent être équivalents à au moins 100 cm²) ou installez une hotte à extraction mécanique. Effectuez un raccordement fixe (« rigide ») ou utilisez un tuyau flexible en acier inoxydable selon les normes en vigueur. Si vous utilisez des tuyaux flexibles métalliques, ils ne doivent pas entrer en contact avec des parties mobiles ni être comprimés. Soyez également vigilant lorsque la table est installée avec un four. Assurez-vous que la pression de l'alimentation en gaz de l'appareil correspond aux valeurs recommandées. Si la pression fournie ne correspond pas à la valeur indiquée, il est nécessaire d'installer un régulateur de pression adéquat, conformément à la norme UNI EN 88. Pour le gaz liquéfié (LPG), l'utilisation d'un régulateur de pression est autorisée uniquement si celui-ci est conforme à la norme UNI EN 12864. Le raccordement réglable est relié à la rampe complète par un écrou fileté G 1/2 po. Vissez les pièces sans forcer, réglez le raccordement dans le sens nécessaire et serrez le tout.

B C A. Extrémité du tuyau avec écrou B. Joint fourni avec l'appareil C. Coude fourni avec l'appareil Raccordement rigide : Effectuez le raccordement en utilisant des tuyaux métalliques rigides (en cuivre avec embout mécanique) (UNI-CIG 7129). Connexion flexible : Utilisez un tuyau flexible en acier inoxydable (UNI-CIG 9891) d'une longueur maximale de 2 m.

www.electrolux.com AVERTISSEMENT! Lorsque l'installation est terminée, assurez-vous que chaque raccord est étanche. Utilisez une solution savonneuse et pas de flamme !

3.3 Remplacement des

1. Démontez les supports des

2. Démontez les chapeaux et les

couronnes du brûleur.

3. À l'aide d'une clé de 7, démontez les

injecteurs et remplacez-les par ceux qui sont nécessaires pour le type de gaz que vous utilisez (voir le tableau dans le chapitre « Données techniques »).

4. Assemblez les pièces et suivez la

même procédure dans l'ordre inverse.

5. Collez l'étiquette avec le nouveau

type d'arrivée de gaz près du tuyau d'arrivée de gaz. Vous trouverez cette étiquette dans le sachet fourni avec l'appareil. Si la pression de l'alimentation en gaz peut être modifiée ou est différente de la pression nécessaire, vous devez monter un système de réglage de la pression sur le tuyau d'arrivée de gaz.

3.4 Réglage du niveau minimal

Pour régler le niveau minimal des brûleurs :

1. Allumez le brûleur.

2. Tournez la manette en position

4. À l'aide d'un tournevis fin, ajustez la

• du gaz naturel G20 20 mbar au gaz liquéfié, serrez entièrement la vis de réglage.
• du gaz liquéfié au gaz naturel G20 20 mbar, dévissez la vis de réglage d'environ 1/4 de tour (1/2 tour pour un brûleur multicouronne). AVERTISSEMENT! Assurez-vous que la flamme ne s'éteint pas lorsque vous tournez rapidement la manette de la position maximale à la position minimale.

3.5 Branchement électrique

Assurez-vous que la tension nominale et le type d'alimentation sur la plaque signalétique correspondent bien à la tension et à la puissance de l'alimentation locale.

• Cet appareil est fourni avec un câble d'alimentation. Une fiche appropriée, capable de supporter la charge indiquée sur la plaque signalétique, doit être adaptée au câble d'alimentation. Assurez-vous que la fiche est branchée dans une prise correcte.
• Utilisez toujours une prise de courant de sécurité correctement installée.
• Assurez-vous que la prise de courant est accessible une fois l'appareil installé.
• Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.
• L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'un adaptateur ni d'une prise multiple (risque d'incendie). Assurez-vous que le raccordement à la terre est conforme aux normes et réglementations.
• Le câble d'alimentation ne doit pas être exposé à une température supérieure à 90 °C. Utilisez les colliers situés sur le côté de l'appareil pour éviter tout contact entre le câble et l'appareil sous la table de cuisson. FRANÇAIS

A. Tuyau en cuivre rigide ou tuyau flexible en acier inoxydable

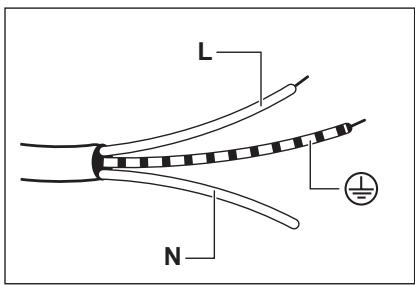

3.6 Câble d'alimentation

Pour remplacer le câble d'alimentation, utilisez uniquement le câble spécial ou son équivalent. Le type de câble est : H03V2V2-F T90. Assurez-vous que la section du câble convient à la tension et à la température de fonctionnement. Le câble de terre jaune/vert doit être plus long d'environ 2 cm que le câble de phase marron (ou noir).

1. Reliez le fil vert et jaune (terre) à la

borne portant la lettre « E » ou le symbole de terre ou de couleur verte et jaune.

2. Reliez le fil bleu (neutre) à la borne

portant la lettre « N » ou de couleur bleue.

3. Reliez le fil marron (phase) à la

borne portant la lettre « L ». Il doit toujours être relié à la phase du réseau électrique. 30 mm 480+02 mm

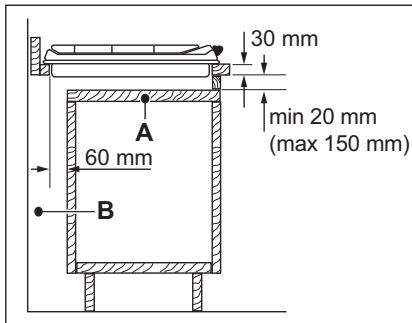

3.9 Possibilités d'insertion

Le panneau installé sous la table de cuisson doit être facile à retirer et facilement accessible au cas où une intervention technique serait nécessaire. Élément de cuisine avec une porte 30 mm

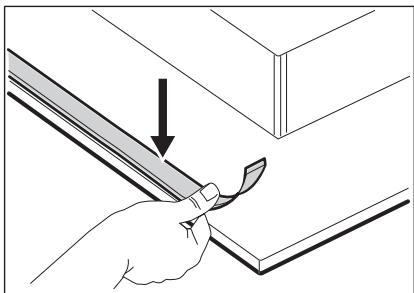

A) joint fourni B) équerres fournies ATTENTION! Installez l'appareil uniquement sur un plan de travail dont la surface est plane.

3.8 Installation de la table de

cuisson sous une hotte Si vous installez la table de cuisson sous une hotte, reportez-vous aux instructions d'installation de la hotte pour connaître la distance minimale nécessaire entre les appareils. A. Panneau amovible B. Espace pour les branchements Élément de cuisine avec four Les branchements électriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et pour permettre un retrait facile du four de l'ensemble. FRANÇAIS

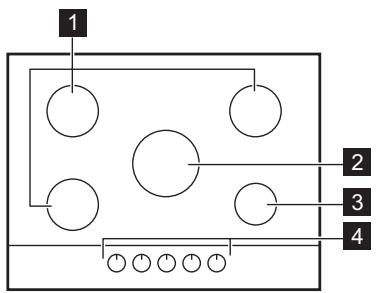

Brûleur semi-rapide Brûleur multi-couronne Brûleur auxiliaire Manettes de commande

4.2 Manette de commande

Symbole Symbole Description Description alimentation en gaz mi‐ nimale pas d'alimentation en gaz / position Arrêt position d'allumage / ali‐ mentation en gaz maxi‐ male

5. UTILISATION QUOTIDIENNE

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

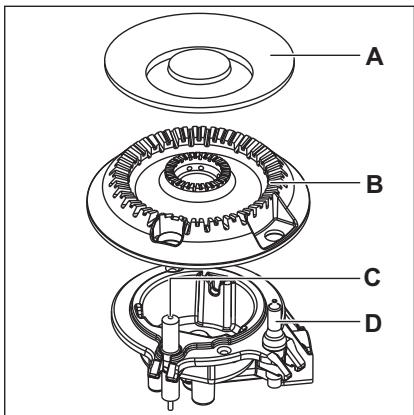

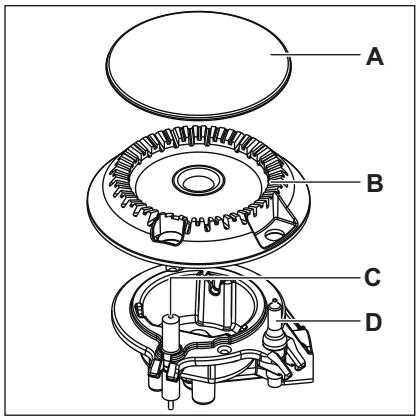

5.1 Vue d'ensemble des

Chapeau du brûleur Couronne du brûleur Bougie d'allumage Thermocouple

5.2 Allumage du brûleur

Allumez toujours le brûleur avant de poser un récipient dessus. AVERTISSEMENT! Faites très attention lorsque vous utilisez une flamme nue dans une cuisine. Le fabricant décline toute responsabilité en cas de mauvaise utilisation de la flamme.

1. Enfoncez la manette et tournez-la

vers la gauche jusqu'à la position d'arrivée de gaz maximale ( ).

2. Maintenez la manette enfoncée

pendant 10 secondes environ. Cela permet au thermocouple de chauffer. Sinon, l'alimentation en gaz est interrompue.

3. Une fois que la flamme brûle

régulièrement, réglez son débit. Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifiez que la couronne et son chapeau sont correctement placés. AVERTISSEMENT! Ne maintenez pas la manette de commande enfoncée plus de 15 secondes. Si le brûleur ne s'allume pas au bout de 15 secondes, relâchez la manette de commande, tournez-la sur la position d'arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur. ATTENTION! En cas de coupure d'électricité, vous pouvez allumer le brûleur sans dispositif électrique : pour cela, approchez une flamme du brûleur, tournez la manette vers la gauche jusqu'à la position d'arrivée de gaz maximale et enfoncez-la. Maintenez la manette de commande enfoncée pendant environ 10 secondes pour permettre au thermocouple de chauffer. Si le brûleur s'éteint accidentellement, tournez la manette de commande sur la position Arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur. Le générateur d'étincelles peut s'activer automatiquement lorsque vous allumez l'alimentation secteur, après l'installation ou après une coupure de courant. C'est normal. La table de cuisson est fournie avec les valves de distribution progressive. Elles rendent le réglage de la flamme plus précis.

5.3 Arrêt du brûleur

Pour éteindre la flamme, tournez la manette sur la position Arrêt

AVERTISSEMENT! Abaissez ou coupez toujours la flamme avant de retirer les récipients du brûleur.

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité. FRANÇAIS

ATTENTION! N'utilisez pas de plats en fonte, en argile ou en grès, d’accessoires pour griller ni de plats à gratin. ATTENTION! Des liquides renversés durant la cuisson peuvent provoquer le bris du verre.

6.2 Diamètres des récipients

ATTENTION! Utilisez uniquement des récipients dont le diamètre correspond aux dimensions des brûleurs. AVERTISSEMENT! Ne placez pas le même récipient sur deux brûleurs. AVERTISSEMENT! Ne placez pas de récipients instables ou déformés sur le brûleur afin d'éviter les débordements et les blessures. Brûleur Diamètre du récipient (mm) Multi couronne

ATTENTION! Assurez-vous que le fond des récipients ne se trouve pas trop près de la manette de commande sinon la flamme fait chauffer la manette. Semi-rapide (arrière gauche)

Semi-rapide (arrière droit)

Semi-rapide (avant gauche)

ATTENTION! Assurez-vous que les poignées des récipients ne dépassent pas du devant de la table de cuisson. Auxiliaire

ATTENTION! Assurez-vous que les récipients de cuisson sont bien centrés sur le brûleur afin de garantir leur stabilité et de réduire la consommation de gaz.

7. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

7.1 Informations générales

Nettoyez la table de cuisson après chaque utilisation. Utilisez toujours un récipient dont le fond est propre. Les rayures ou les taches sombres sur la surface n'ont aucune incidence

sur le fonctionnement de la table de cuisson. Utilisez un nettoyant spécialement adapté à la surface de la table de cuisson.

www.electrolux.com AVERTISSEMENT! N'utilisez pas de couteau, de grattoir ou d'instruments similaires pour nettoyer les surfaces en verre ou les bords des brûleurs et l'encadrement (si présent).

base du brûleur, comme illustré. Ainsi, le support de casserole sera stable et fixe. Lavez les éléments en inox à l'eau, puis séchez-les à l'aide d'un chiffon doux.

7.2 Supports de casserole

Les supports de casserole ne sont pas adaptés au lavage dans un lavevaisselle. Ils doivent être lavés à la main.

1. Retirez les supports de casserole

pour nettoyer plus facilement la table de cuisson. Replacez les supports de casserole avec soin afin de ne pas endommager le dessus de la table de cuisson.

2. Lorsque vous lavez les supports de

casserole à la main, faites bien attention lorsque vous les essuyez, car le revêtement en émail peut présenter des bords coupants. Si nécessaire, retirez les taches tenaces à l'aide d'une pâte nettoyante.

3. Après avoir lavé les supports de

casserole, veillez à les remettre correctement en place.

4. Pour que le brûleur fonctionne

correctement, assurez-vous que les bras des supports de casserole sont inséré dans les creux des plaques en émail.

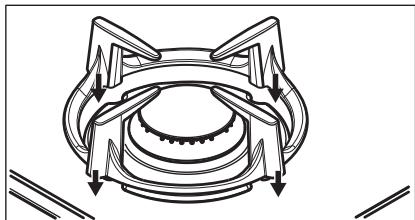

7.3 Retrait et installation des

supports de casserole Après avoir lavé la table de cuisson, veillez à remettre correctement les supports de casserole en place. Pour replacer correctement un support de casserole, assurez-vous que ce bras corresponde à la découpe située à la

7.4 Nettoyage de la table de

Enlevez immédiatement : le plastique fondu, les feuilles de plastique, le sucre et les aliments contenant du sucre car la saleté peut endommager la table de cuisson. Veillez à ne pas vous brûler. Une fois que la table de cuisson a suffisamment refroidi, enlevez : traces de calcaire et d'eau, projections de graisse, décolorations métalliques luisantes. Nettoyez la table de cuisson à l'aide d'un chiffon humide et d'un détergent non abrasif. Après le nettoyage, séchez la table de cuisson à l'aide d'un chiffon doux. Nettoyez les éléments en émail, les chapeaux et les couronnes avec de l'eau chaude savonneuse et séchezles soigneusement avant de les remettre en place.

7.5 Nettoyage de la bougie

d'allumage Cette fonctionnalité est obtenue grâce à une bougie d'allumage en céramique dotée d'une électrode en métal. Veillez à maintenir ces composants propres afin de faciliter l'allumage. Assurez-vous également que les orifices des couronnes des brûleurs ne sont pas obstrués.

7.6 Entretien périodique

Contactez périodiquement votre service après-vente pour contrôler l'état du tuyau d'arrivée de gaz et du régulateur de pression si votre installation en est équipée. FRANÇAIS

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

8.1 Que faire, quand...

Problème Cause probable Solution Aucune étincelle ne se produit lorsque vous tentez d'actionner le générateur d'étincelles. La table de cuisson n'est pas connectée à une sour‐ ce d'alimentation électri‐ que, ou le branchement est incorrect. Vérifiez que la table de cuisson est correctement branchée à une source d'alimentation électrique. Le fusible a disjoncté. Vérifiez que le fusible est bien la cause de l'anoma‐ lie. Si les fusibles disjonc‐ tent de manière répétée, faites appel à un électri‐ cien qualifié. Le chapeau et la couronne Positionnez correctement du brûleur sont mal posi‐ le chapeau et la couronne tionnés. du brûleur. La flamme s'éteint immé‐ Le thermocouple n'est pas diatement après s'être allu‐ suffisamment chaud. mée. La couronne de flamme n'est pas de niveau. Maintenez la manette en‐ foncée pendant 10 secon‐ des maximum une fois la flamme allumée. La couronne du brûleur est Assurez-vous que l'injec‐ encrassée par des résidus teur n'est pas bouché et alimentaires. que la couronne est pro‐ pre.

8.2 Si vous ne trouvez pas de

solution... Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un service après-vente agréé. Veuillez lui fournir les informations se trouvant sur la plaque signalétique. Assurez-vous d'utiliser correctement l'appareil. En cas d'erreur de manipulation de la part de l'utilisateur, le déplacement du technicien du service après-vente ou du vendeur pourra être facturé, même en cours de garantie. Les instructions relatives au service aprèsvente et aux conditions de garantie figurent dans le livret de garantie.

8.3 Étiquettes fournies dans le

sachet des accessoires Collez les étiquettes adhésives comme indiqué ci-dessous :

A. Collez-la sur la carte de garantie et envoyez cette partie (le cas échéant). B. Collez-la sur la carte de garantie et conservez cette partie (le cas échéant). C. Collez-la sur la notice d'utilisation.

9. CARACTÉRISTIQUES TECHNIQUES

Largeur 740 mm Profondeur 510 mm

9.2 Diamètres des vis de réglage

9.3 Autres caractéristiques techniques

Gaz d'origi‐ ne : PUISSANCE TOTALE : Gaz de rem‐ placement : G20 (2H) 20 mbar 10,45 kW G30 (3+) 28-30 mbar 745 g/h G31 (3+) 37 mbar 732 g/h Alimentation électrique : 220-240 V ~ 50-60 Hz Catégorie de l'appareil : II2H3+ Raccordement au gaz : G 1/2" Classe de l'ap‐ pareil :

9.4 Brûleurs à gaz pour GAZ NATUREL G20 20 mbar

BRÛLEUR PUISSANCE NOR‐ MALE kW PUISSANCE MINI‐ MALE kW CARACTÉRISTI‐

TEUR Multi couronne 3,9 1,4

Semi-rapide 1,85 0,6

9.5 Brûleurs à gaz pour LPG G30/G31 28-30/37 mbar

10.1 Informations de produit selon la norme EU 66/2014

www.electrolux.com Type de table de cuisson Table de cuisson intégrée Nombre de brûleurs à gaz

Efficacité énergétique selon le brûleur à gaz (EE gas burner) Arrière gauche - Semi-rapide 61,8 % Arrière droit - Semi-rapide 62,6 % Milieu central - Multi couronne 59,3 % Avant gauche - Semi-rapide 60,0 % Avant droit - Auxiliaire non applicable Efficacité énergétique de la table de cuisson (EE gas hob) 60.9% EN 30-2-1 : Appareils de cuisson domestiques à gaz - Partie 2-1 : Utilisation rationnelle de l'énergie - Général

10.2 Économies d'énergie

Avant utilisation, assurez-vous que les brûleurs et les supports de casseroles sont correctement assemblés. Utilisez uniquement des récipients dont le diamètre correspond aux dimensions des brûleurs. Mettez le récipient au centre du brûleur. Lorsque vous chauffez de l'eau, n'utilisez que la quantité d'eau dont vous avez besoin. Si possible, couvrez toujours les récipients avec un couvercle pendant la cuisson. Dès que le liquide commence à bouillir, baissez la flamme juste assez pour laisser le liquide frémir. Si cela est possible, utilisez un autocuiseur Reportez-vous à son mode d'emploi.

11. EN MATIÈRE DE PROTECTION DE

L'ENVIRONNEMENT Recyclez les matériaux portant le électroniques. Ne jetez pas les appareils symbole . Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux. Electrolux Appliances AB - Contact Address: Al. Powstańców Śląskich 26, 30-570 Kraków, Poland DEUTSCH
