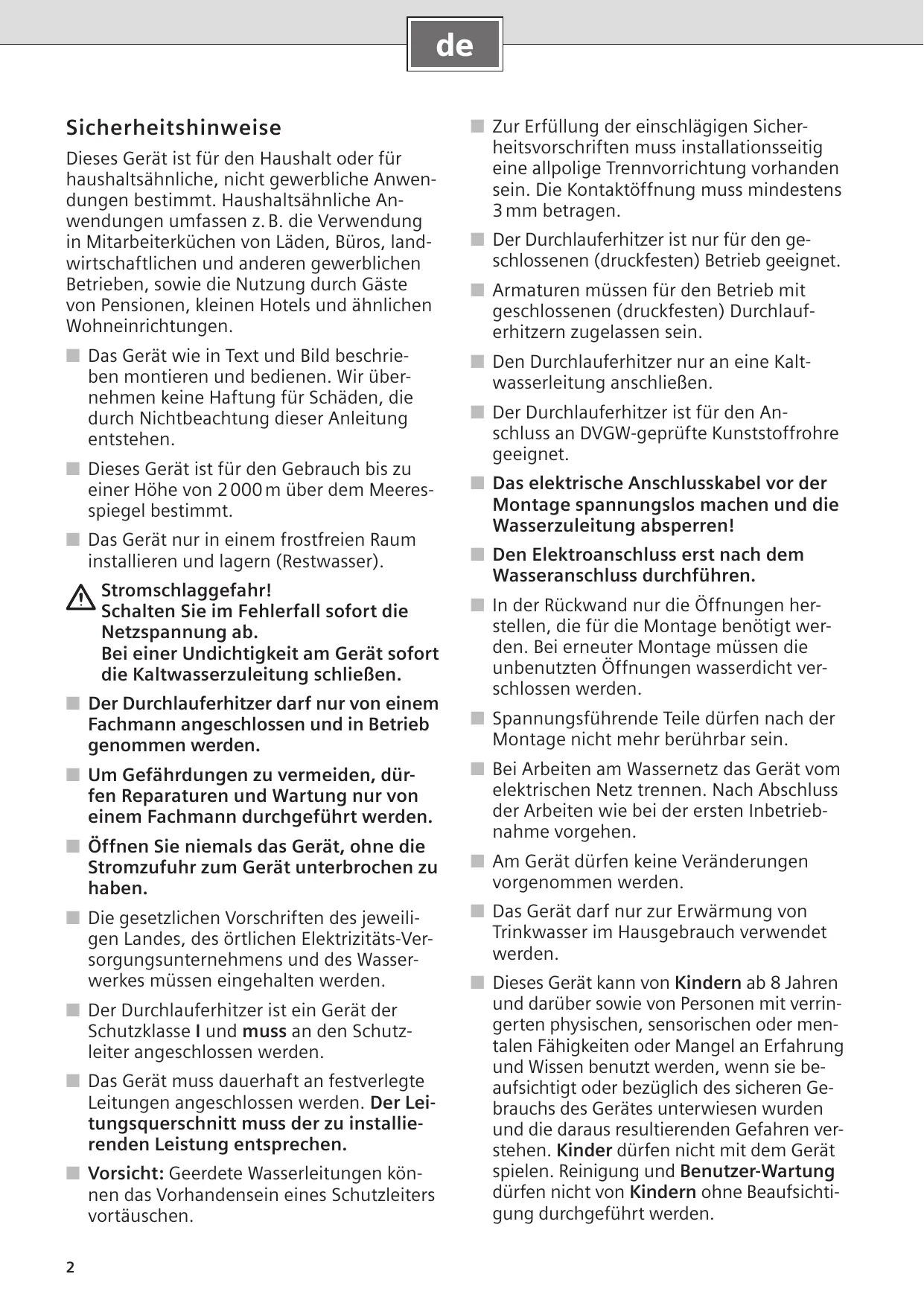

de Sicherheitshinweise Dieses Gerät ist für den Haushalt oder für haushaltsähnliche, nicht gewerbliche Anwendungen bestimmt. Haushaltsähnliche Anwendungen umfassen z. B. die Verwendung in Mitarbeiterküchen von Läden, Büros, landwirtschaftlichen und anderen gewerblichen Betrieben, sowie die Nutzung durch Gäste von Pensionen, kleinen Hotels und ähnlichen Wohneinrichtungen. ■ Das Gerät wie in Text und Bild beschrieben montieren und bedienen. Wir übernehmen keine Haftung für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen. ■ Dieses Gerät ist für den Gebrauch bis zu einer Höhe von 2 000 m über dem Meeresspiegel bestimmt. ■ Das Gerät nur in einem frostfreien Raum installieren und lagern (Restwasser). Stromschlaggefahr! Schalten Sie im Fehlerfall sofort die Netzspannung ab. Bei einer Undichtigkeit am Gerät sofort die Kaltwasserzuleitung schließen. ■ Der Durchlauferhitzer darf nur von einem Fachmann angeschlossen und in Betrieb genommen werden. ■ Um Gefährdungen zu vermeiden, dürfen Reparaturen und Wartung nur von einem Fachmann durchgeführt werden. ■ Öffnen Sie niemals das Gerät, ohne die Stromzufuhr zum Gerät unterbrochen zu haben. ■ Die gesetzlichen Vorschriften des jeweiligen Landes, des örtlichen Elektrizitäts-Versorgungsunternehmens und des Wasserwerkes müssen eingehalten werden. ■ Der Durchlauferhitzer ist ein Gerät der Schutzklasse I und muss an den Schutzleiter angeschlossen werden. ■ Das Gerät muss dauerhaft an festverlegte Leitungen angeschlossen werden. Der Leitungsquerschnitt muss der zu installierenden Leistung entsprechen. ■ Vorsicht: Geerdete Wasserleitungen können das Vorhandensein eines Schutzleiters vortäuschen. 2

■ Zur Erfüllung der einschlägigen Sicherheitsvorschriften muss installationsseitig eine allpolige Trennvorrichtung vorhanden sein. Die Kontaktöffnung muss mindestens 3 mm betragen. ■ Der Durchlauferhitzer ist nur für den geschlossenen (druckfesten) Betrieb geeignet. ■ Armaturen müssen für den Betrieb mit geschlossenen (druckfesten) Durchlauferhitzern zugelassen sein. ■ Den Durchlauferhitzer nur an eine Kaltwasserleitung anschließen. ■ Der Durchlauferhitzer ist für den Anschluss an DVGW-geprüfte Kunststoffrohre geeignet. ■ Das elektrische Anschlusskabel vor der Montage spannungslos machen und die Wasserzuleitung absperren! ■ Den Elektroanschluss erst nach dem Wasseranschluss durchführen. ■ In der Rückwand nur die Öffnungen herstellen, die für die Montage benötigt werden. Bei erneuter Montage müssen die unbenutzten Öffnungen wasserdicht verschlossen werden. ■ Spannungsführende Teile dürfen nach der Montage nicht mehr berührbar sein. ■ Bei Arbeiten am Wassernetz das Gerät vom elektrischen Netz trennen. Nach Abschluss der Arbeiten wie bei der ersten Inbetriebnahme vorgehen. ■ Am Gerät dürfen keine Veränderungen vorgenommen werden. ■ Das Gerät darf nur zur Erwärmung von Trinkwasser im Hausgebrauch verwendet werden. ■ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

de ■ Kinder vom Gerät fern halten. ■ Kinder beaufsichtigen, um zu verhindern, dass sie mit dem Gerät spielen. ■ Die Mischbatterie und das Warmwasserrohr können heiß werden. Kinder darauf hinweisen.

Herzlichen Glückwunsch zum Kauf dieses Geräts aus unserem Hause Siemens. Sie haben ein hochwertiges Produkt erworben, das Ihnen viel Freude bereiten wird. Die Montage- und Gebrauchsanleitung bitte sorgfältig durchlesen, danach handeln und aufbewahren!

■ Keine Scheuermittel oder anlösende Reinigungsmittel verwenden. ■ Keinen Dampfreiniger benutzen. ■ Das Entkalken des Gerätes darf nur durch einen Fachmann erfolgen.

■ Der Durchlauferhitzer muss entlüftet werden. Dazu Warmwasserhahn ganz öffnen und das Gerät 1 Minute durchspülen. ■ Unbedingt den Durchflussmengenbegrenzer im Kaltwasserzulauf einbauen.

Montageanleitung Montieren Sie den Durchlauferhitzer, wie im Bildteil beschrieben. Beachten Sie die Hinweise im Text.

■ Die Netzanschlussklemme kann oben oder unten montiert werden. Die Ummantelung des Anschlusskabels muss mindestens 40 mm in das Gerät hineinragen.

Die Bildseiten finden Sie in der Mitte der Anleitung. Installationshinweis

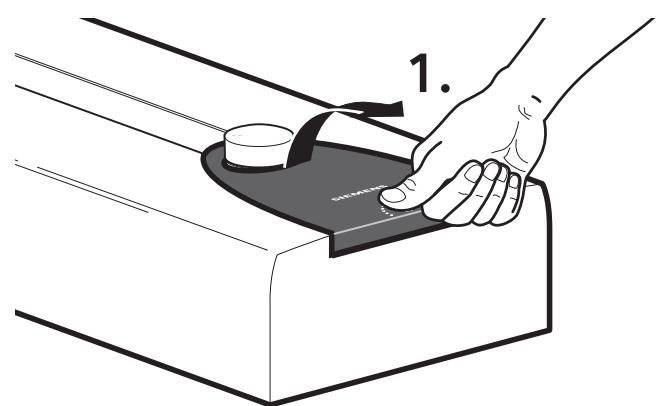

Auspacken/Haube abnehmen

■ Gerät auspacken und auf Transportschäden kontrollieren. ■ Verpackung und gegebenenfalls Altgerät umweltgerecht entsorgen.

■ Die Installation nicht-steckerfertiger Geräte ist vom jeweiligen Netzbetreiber oder von einem eingetragenen Fachbetrieb vorzunehmen, der Ihnen auch bei der Einholung der Zustimmung des jeweiligen Netzbetreibers fur die Installation des Gerätes behilflich ist. VI.

Das Gerät stimmt mit IEC 61000-3-12 überein. II.

Wichtig: Nur den beiliegenden Montagesatz verwenden. ■ Wasserzuleitung absperren. Der elektrische Anschluss (Anschlusskabel) muss spannungsfrei sein. Sicherungen herausdrehen oder ausschalten. III.

■ Der Durchlauferhitzer muss fest an der Wand montiert werden. Befestigen Sie ihn gegebenenfalls an den unteren Stellschrauben. ■ Der Wandabstand ist variabel. So können Unebenheiten der Wand ausgeglichen werden. ■ Die Tülle muss das Anschlusskabel eng umschließen. Wird sie bei der Montage beschädigt, müssen die Löcher wasserdicht verschlossen werden.

■ Prüfen Sie, ob bei niedrigem Wasserleitungsdruck die Stufe II selbst beim gleichzeitigen Zapfen an mehreren Kaltwasserhähnen einschaltet. Wenn nicht, entfernen Sie den Durchflussbegrenzer (siehe Zusatzinformation A). ■ Erklären Sie dem Benutzer die Bedienung des Durchlauferhitzers.

A B Zusatzinformationen

■ Schaltet der Durchlauferhitzer aufgrund von zu geringem Wasserdruck in Ihrer Hausinstallation nicht auf volle Leistung, entfernen Sie den Durchflussbegrenzer (Bild A, 3.). ■ Vorrangschaltung für die Kombination mit Elektro-Speicherheizgeräten (Bild B).

von ca. 50 °C (Zulauftemperatur 12 °C)

Nennleistung [kW] Nennspannung Sparstellung e [kW]

Starkheizung II [kW]

Einschaltpunkt [l/min]

Mischwasser [l/min] bei Nennleistung

Mindestfließdruck am Gerät* [MPa (bar)] mit Durchflussbegrenzer

0,03 (0,3) 0,07 (0,7) 0,08 (0,8) 0,09 (0,9) 0,07 (0,7) 0,08 (0,8) 0,09 (0,9)

ohne Durchflussbegrenzer

0,02 (0,2) 0,04 (0,4) 0,05 (0,5) 0,06 (0,6) 0,04 (0,4) 0,05 (0,5) 0,06 (0,6)

Einsatzbereich in Wässern Spezifischer elektrischer Widerstand bei 15 °C [Ωcm]

Maximal zulässige Zulauf-Temperatur [°C]

Schallleistungspegel [dB]

WarmwasserbereitungsEnergieeffizienz [%]

Jahresenergieverbrauch [kWh] Täglicher Stromverbrauch [kWh]

* Hierzu kommt noch der Druckabfall an der Mischbatterie.

Sonderzubehör ■ Rohrbausatz BZ 45U20: Zur Verwendung des Durchlauferhitzers als Untertischgerät. ■ Vorrangschalter (Lastabwurfrelais) BZ 45L21: Für den Betrieb mit Vorrangschaltung. ■ Montageset BZ 45K23: Für Aufputzinstallation.

de Gebrauchsanleitung Bitte die ausführlichen Sicherheitshinweise am Anfang dieser Anleitung durchlesen und beachten! ■ Wichtig: Das Gerät niemals Frost aussetzen! Stromschlaggefahr! Schalten Sie im Fehlerfall sofort die Netzspannung ab!

Inbetriebnahme nach Wasserabschaltung ■ Gerät spannungslos machen (Sicherungen in der Hausinstallation herausdrehen). ■ Warmwasserhahn so lange öffnen, bis die Luft aus der Leitung entwichen ist. ■ Sicherungen wieder eindrehen. Das Gerät ist betriebsbereit.

■ Bei einer Undichtigkeit am Gerät sofort die Kaltwasserzuleitung schließen.

Bei Temperaturwählerstellung „e“ wird das Gerät am wirtschaftlichsten betrieben. Bei Handwaschbecken: Eckregulierventil so weit öffnen, dass sich nur die kleine Heizleistung einschaltet.

Der Durchlauferhitzer erwärmt das Wasser, während es durch das Gerät fließt. Nur in dieser Zeit verbraucht das Gerät Strom.

Ihr Durchlauferhitzer hat zwei Heizstufen: e Sparstufe – zwei Drittel Leistung II Starkheizung – volle Leistung Stufe e ist die ideale Einstellung für:

Winterbetrieb Hinweis: Im Winter kann es vorkommen, dass die Zulauftemperatur des Wassers sinkt und dadurch die gewünschte Auslauftemperatur nicht mehr erreicht wird. ■ Um diese Temperaturabsenkung auszugleichen, bitte die Wassermenge am Wasserhahn so weit reduzieren, bis die gewünschte Warmwassertemperatur erreicht wird.

Waschbecken Dusche Bidet Stufe II benutzen Sie bei Verwendung einer Thermostatbatterie, für hohe Temperaturen oder große Wassermengen, z.B. Geschirrspülen Putzen Wannenbad

Reinigung Das Gerät nur feucht abwischen. Verwenden Sie keine scharfen oder scheuernden Reinigungsmittel. Hinweis: Das Gerät muss normalerweise nicht entkalkt werden. Bei extrem hartem Wasser und häufigem Zapfen von sehr heißem Wasser kann das Gerät aber verkalken. Wenden Sie sich an unseren Kundendienst.

E Warmwasserhahn öffnen

Der Durchlauferhitzer schaltet sich ein und erhitzt das Wasser, wenn der Warmwasserhahn geöffnet wird (Bild E, 1.). Er schaltet sich wieder aus, wenn Sie den Wasserhahn schließen. Hinweis (nicht bei DH12…): Bei nur wenig geöffnetem Warmwasserhahn arbeitet der Durchlauferhitzer in beiden, vorgewählten Stufen (e, II) mit halber Leistung. Bei ganz geöffnetem Warmwasserhahn arbeitet das Gerät mit voller, vorgewählter Leistung.

E Wassertemperatur erhöhen

Warmwasserhahn etwas schließen (Bild E, 2.).

E Wassertemperatur senken

Kaltwasserhahn öffnen (Bild E, 3.).

de Eine Störung, was tun? Achtung! Reparaturen dürfen nur vom Fachmann durchgeführt werden. Sie setzen sich großer Gefahr aus, wenn das Gerät unsachgemäß repariert wird. Funktioniert Ihr Gerät nicht wie gewünscht, so liegt es oft nur an einer Kleinigkeit. Bitte prüfen Sie, ob aufgrund folgender Hinweise die Störung selbst behoben werden kann. Sie vermeiden dadurch die Kosten für einen unnötigen Kundendiensteinsatz. Störung

Zu geringer Durchfluss von Wasser. Das Gerät schaltet nicht ein.

Das Sieb im Wasserhahn oder im Duschkopf ist verstopft.

Das Sieb entnehmen und reinigen oder entkalken.

Das Sieb im Eckregulierventil ist verstopft.

Das Sieb durch einen Fachmann reinigen lassen.

Das Eckregulierventil ist verstopft. Warmwasserhahn ganz öffnen und Eckregulierventil mehrmals auf- und zudrehen. Anschließend das Sieb am Wasserhahn reinigen.

Die Sicherung in der Hausinstallation hat ausgelöst.

Die Sicherung in der Hausinstallation überprüfen.

Der Sicherungsautomat im Gerät hat ausgelöst.

Den Sicherungsautomaten im Gerät durch einen Fachmann überprüfen lassen. Die erlaubte Zulauftemperatur kontrollieren.

Die Leistungsgrenze ist erreicht. Zu hoher Durchfluss und/oder zu niedrige Kaltwasser-Zulauftemperatur.

Durchfluss am Wasserhahn reduzieren.

Durch einen Fachmann: den Durchfluss über das Eckventil regulieren lassen. Den Durchflussbegrenzer kontrollieren oder einen kleineren einsetzen.

Die zweite Stufe im Gerät schaltet nicht ein (das hörbare „Klicken“ fehlt).

Das Sieb im Wasserhahn entnehmen und reinigen oder entkalken.

Das Sieb im Eckregulierventil reinigen (Bild A, 4.).

Der Durchlauferhitzer schaltet wäh- Quellende Dichtung im rend der Wasserentnahme ab, die Warmwasserhahn Wassertemperatur sinkt.

Im Warmwasserhahn eine nicht quellende Dichtung einsetzen.

Winterbetrieb: Die Zulauftemperatur ist Die gewünschte Auslauftemperatur gesunken. wird im Winter nicht mehr erreicht.

Wassermenge am Wasserhahn so weit Kunde reduzieren, bis die gewünschte Warmwassertemperatur erreicht wird.

Das Wasser wird nicht ausreichend warm.

Konnte die Störung nicht behoben werden, bitte den Kundendienst anrufen.

Kundendienst Wenn Sie den Kundendienst anfordern, geben Sie bitte die E-Nr. und die FD-Nr. Ihres Gerätes an. Sie finden die Nummern auf der Innenseite der aufklappbaren Bedienblende des Durchlauferhitzers.

Entsorgung Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor. Über aktuelle Entsorgungswege bitte beim Fachhändler informieren.

Änderungen vorbehalten.

Durchflussmengenbegrenzer: rot
