MANUAL DE USUARIO SF0110 SIEMENS

¡Purgar durante 1 minuto! warm hot chaude heet

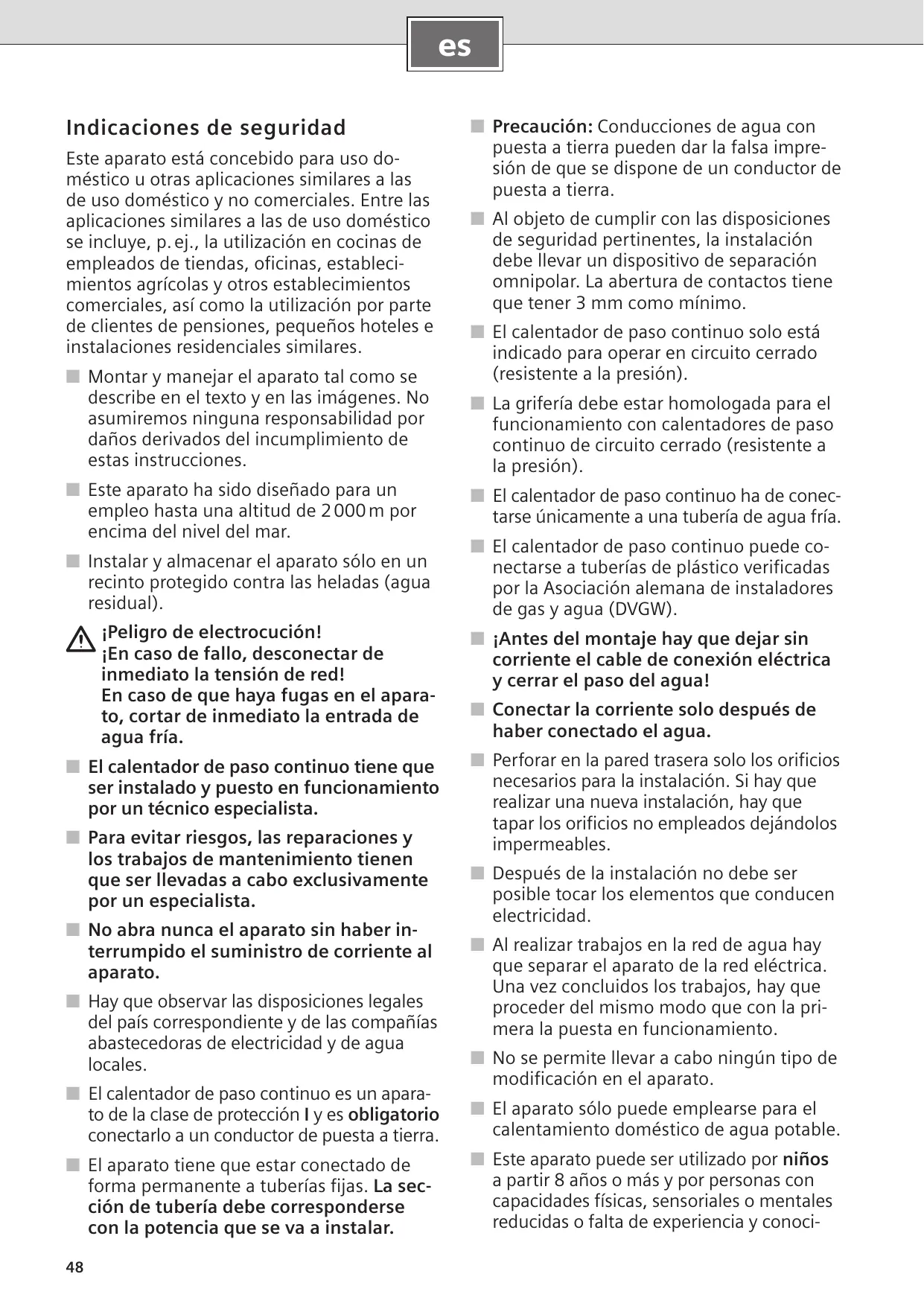

Indicaciones de seguridad Este aparato está concebido para uso doméstico u otras aplicaciones similares a las de uso doméstico y no comerciales. Entre las aplicaciones similares a las de uso doméstico se incluye, p. ej., la utilización en cocinas de empleados de tiendas, oficinas, establecimientos agrícolas y otros establecimientos comerciales, así como la utilización por parte de clientes de pensiones, pequeños hoteles e instalaciones residenciales similares. ■ Montar y manejar el aparato tal como se describe en el texto y en las imágenes. No asumiremos ninguna responsabilidad por daños derivados del incumplimiento de estas instrucciones. ■ Este aparato ha sido diseñado para un empleo hasta una altitud de 2 000 m por encima del nivel del mar. ■ Instalar y almacenar el aparato sólo en un recinto protegido contra las heladas (agua residual). ¡Peligro de electrocución! ¡En caso de fallo, desconectar de inmediato la tensión de red! En caso de que haya fugas en el aparato, cortar de inmediato la entrada de agua fría. ■ El calentador de paso continuo tiene que ser instalado y puesto en funcionamiento por un técnico especialista. ■ Para evitar riesgos, las reparaciones y los trabajos de mantenimiento tienen que ser llevadas a cabo exclusivamente por un especialista. ■ No abra nunca el aparato sin haber interrumpido el suministro de corriente al aparato. ■ Hay que observar las disposiciones legales del país correspondiente y de las compañías abastecedoras de electricidad y de agua locales. ■ El calentador de paso continuo es un aparato de la clase de protección I y es obligatorio conectarlo a un conductor de puesta a tierra. ■ El aparato tiene que estar conectado de forma permanente a tuberías fijas. La sección de tubería debe corresponderse con la potencia que se va a instalar. 48

■ Precaución: Conducciones de agua con puesta a tierra pueden dar la falsa impresión de que se dispone de un conductor de puesta a tierra.

■ Al objeto de cumplir con las disposiciones de seguridad pertinentes, la instalación debe llevar un dispositivo de separación omnipolar. La abertura de contactos tiene que tener 3 mm como mínimo. ■ El calentador de paso continuo solo está indicado para operar en circuito cerrado (resistente a la presión). ■ La grifería debe estar homologada para el funcionamiento con calentadores de paso continuo de circuito cerrado (resistente a la presión). ■ El calentador de paso continuo ha de conectarse únicamente a una tubería de agua fría. ■ El calentador de paso continuo puede conectarse a tuberías de plástico verificadas por la Asociación alemana de instaladores de gas y agua (DVGW). ■ ¡Antes del montaje hay que dejar sin corriente el cable de conexión eléctrica y cerrar el paso del agua! ■ Conectar la corriente solo después de haber conectado el agua. ■ Perforar en la pared trasera solo los orificios necesarios para la instalación. Si hay que realizar una nueva instalación, hay que tapar los orificios no empleados dejándolos impermeables. ■ Después de la instalación no debe ser posible tocar los elementos que conducen electricidad. ■ Al realizar trabajos en la red de agua hay que separar el aparato de la red eléctrica. Una vez concluidos los trabajos, hay que proceder del mismo modo que con la primera la puesta en funcionamiento. ■ No se permite llevar a cabo ningún tipo de modificación en el aparato. ■ El aparato sólo puede emplearse para el calentamiento doméstico de agua potable. ■ Este aparato puede ser utilizado por niños a partir 8 años o más y por personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conoci-

es miento siempre que sean supervisados o hayan sido instruidos acerca del uso seguro del aparato y comprendan los riesgos asociados. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser realizados por niños sin la supervisión oportuna.

■ Mantener el aparato fuera del alcance de los niños. ■ Supervisar a los niños para evitar que puedan jugar con el aparato.

Le damos la enhorabuena por la adquisición de este aparato de nuestra empresa Siemens. Ha adquirido un producto de alta calidad que contribuirá a su calidad de vida.

¡Rogamos lea detenidamente las instrucciones de instalación y de uso, se atenga a ellas y las guarde debidamente!

■ La grifería mezcladora y la tubería de agua caliente pueden ponerse muy calientes.

Advertir de ello a los niños. ■ ¡No emplear agentes abrasivos ni productos de limpieza con disolventes! ■ No emplear limpiadores de vapor. ■ La descalcificación del aparato tiene que ser llevada a cabo exclusivamente por un especialista.

■ Hay que purgar el aire del calentador de paso continuo.

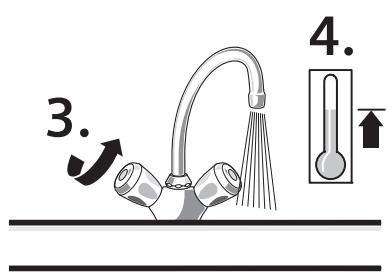

Para ello hay que abrir al máximo el grifo del agua caliente y dejar que ésta fluya a través del aparato durante 1 minuto. ■ Monte sin falta el limitador de caudal en la entrada de agua fría.

Instrucciones de instalación

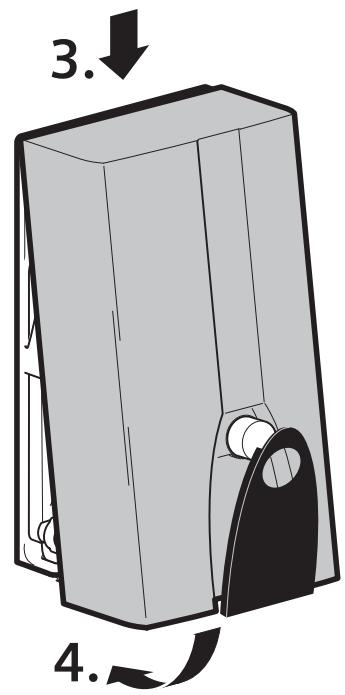

Monte el calentador de paso continuo tal como se describe en las imágenes. Observe las indicaciones que se dan en el texto. Las páginas con las imágenes se encuentran en el medio de las instrucciones.

Desembalar/Quitar recubrimiento

■ Desembalar el aparato y controlar que no haya daños producidos por el transporte.

■ Eliminar el embalaje y, dado el caso, el aparato viejo teniendo en cuenta la protección del medio ambiente. II.

Preparativos para la instalación

Importante: Emplear solo el juego de montaje adjunto.

■ Cerrar la entrada de agua. La conexión eléctrica (cable de conexión) tiene que estar libre de tensión. Quitar o desconectar los fusibles. III.

■ El calentador de paso continuo ha de montarse de modo que quede perfectamente fijo en la pared. Dado el caso, fíjelo en los tornillos de ajuste inferiores.

■ La distancia con respecto a la pared es variable. De esta forma es posible compensar irregularidades en la superficie de la pared.

■ El borne de conexión a la red puede montarse arriba o abajo. El revestimiento del cable de conexión tiene que entrar en el aparato 40 mm como mínimo.

Indicación de instalación ■ La instalación de aparatos que no están listos para ser enchufados debe ser realizada por el operador de red correspondiente o por una empresa profesional certificada que le puede ayudar también en la obtención de la autorización del operador de red correspondiente para la instalación del aparato. VI.

El aparato es conforme a la CEI 61000-3-12.

■ Compruebe si, con baja presión en la tubería de agua, se conecta la posición II incluso cuando se abren varios grifos de agua fría al mismo tiempo. De no ser así, retire el limitador de caudal (véase información adicional A). ■ Explique al usuario cómo manejar el calentador de paso continuo.

A B Informaciones adicionales

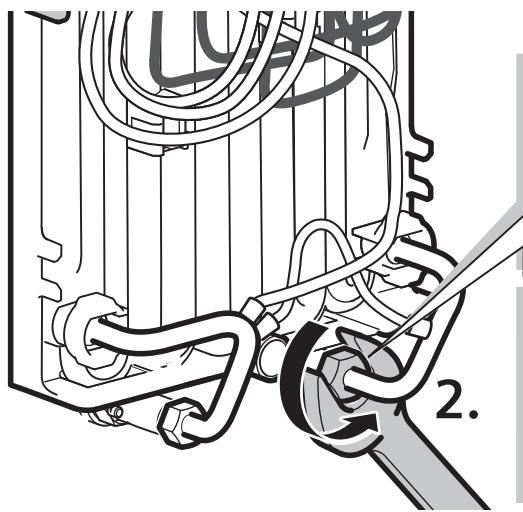

■ Si el calentador de paso continuo no llegara a funcionar a plena potencia debido a que la presión del agua en la instalación doméstica es demasiado baja, retire el limitador de caudal (figura A, 3.).

■ Conmutador de prioridad para la combinación con radiadores termoeléctricos de acumulación (figura B).

■ El manguito debe envolver bien y estrechamente el cable de conexión. Si resultara dañado durante la instalación, los agujeros deben taparse y quedar impermeables.

(temperatura de entrada 12 °C)

Potencia nominal [kW]

Tensión nominal Régimen económico e [kW]

Punto de puesta en marcha [l/min]

Agua mezclada [l/min] a potencia nominal

Presión de caudal mínima en el aparato* [MPa (bar)] con limitador de caudal

sin limitador de caudal

Rango de aplicación en aguas con resistencia eléctrica específica a 15 °C [Ωcm]

Temperatura de entrada máxima permitida [°C]

Clase de eficiencia energética

A A A A A A A Perfil de carga

Consumo anual de energía [kWh]

Consumo diario de corriente [kWh] Nivel de potencia sonora [dB] Eficiencia de energía de la producción de agua caliente [%]

* Aquí hay que añadir aún la caída de presión en la batería de mezcla

Accesorios especiales

■ Juego de tuberías BZ 45U20: Para montar el calentador de paso continuo debajo de un mueble. ■ Conmutador de prioridad (relé de desconexión de cargas) BZ 45L21: Para el funcionamiento con conmutación de prioridad. ■ Juego de montaje BZ 45K23: Para la instalación sobre revoque.

Instrucciones de uso Rogamos lea y observe las indicaciones de seguridad expuestas al principio de estas instrucciones. ■ Importante: ¡El aparato no debe exponerse nunca a las heladas! ¡Peligro de electrocución! ¡En caso de fallo, desconectar de inmediato la tensión de red! ■ En caso de falta de estanqueidad en el aparato, debe errarse inmediatamente la tubería de agua fría.

El calentador de paso continuo calienta el agua mientras ésta fluye por su interior. El aparato sólo consume electricidad durante ese tiempo.

D Elementos de manejo

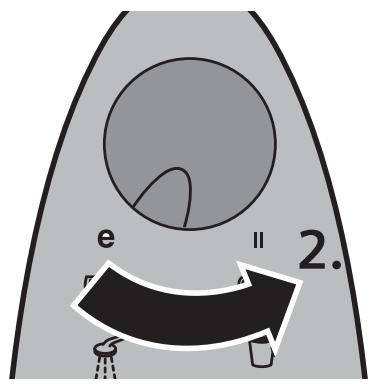

Su calentador de paso continuo dispone de dos posiciones de calentamiento: e régimen económico – dos tercios de la capacidad

II régimen intensivo – plena capacidad La posición e es el ajuste ideal para: Lavabo Ducha Bidé La posición II se utiliza en combinación con una batería termostático, para temperaturas altas o grandes cantidades de agua, p. ej. Lavar la vajilla

Puesta en servicio tras un corte de agua

■ Dejar el aparato sin corriente (sacar los fusibles de la instalación doméstica). ■ Abrir el grifo de agua caliente y dejarlo abierto hasta que haya salido todo el aire de la tubería. ■ Volver a colocar los fusibles. El aparato está listo para funcionar.

Con la posición de temperatura “e” es como más económicamente funciona el aparato. En el lavabo: Abrir la válvula reguladora angular lo suficiente como para que se encienda sólo la potencia más baja del calentador.

Servicio de invierno

Nota: En invierno puede suceder que la temperatura de entrada del agua baje y por tanto no se alcance la temperatura de salida deseada. ■ Para compensar esta bajada de temperatura, reducir la cantidad de agua en el grifo hasta que se alcance la temperatura de agua caliente deseada.

Limpiar el aparato sólo pasando un paño húmedo. No utilice productos de limpieza fuertes o abrasivos. Indicación: Normalmente no es necesario descalcificar el aparato. No obstante, con aguas extremadamente duras y con la toma muy frecuente de agua muy caliente, es posible que se acumulen depósitos de cal en el aparato. En tal caso, diríjase a nuestro servicio posventa.

Siempre que llame al servicio posventa, indique por favor el N°-E y el N°-FD de su aparato.

E Estos números se encuentran en la parte interior del panel de mando abatible del calentador de paso continuo.

Abrir el grifo de agua caliente

El calentador de paso continuo se pone en funcionamiento y calienta el agua cuando se abre el grifo de agua caliente

(figura E, 1.). Vuelve a pararse en cuanto se cierra el grifo del agua. Indicación (no válida para modelos DH12…): Si el grifo de agua caliente está poco abierto, el calentador operará a media potencia en cualquiera de las dos posiciones preseleccionadas (e, II). Con el grifo abierto por completo, el aparato funciona en la posición preseleccionada con la potencia plena correspondiente.

E Aumentar la temperatura del agua

Cerrar un poco el grifo de agua caliente (figura E, 2.).

E Reducir la temperatura del agua

Abrir el grifo de agua fría (figura E, 3.).

¿Qué hacer en caso de avería? ¡Atención! Las reparaciones tienen que ser llevadas a cabo exclusivamente por un técnico especializado. Una reparación inadecuada puede suponer un gran peligro para el usuario. El funcionamiento inadecuado del aparato se debe la mayoría de las veces sólo a un factor de fácil solución. Compruebe si las indicaciones siguientes le permiten subsanar el problema usted mismo. De esta manera puede evitar usted los gastos ocasionados por una intervención innecesaria del servicio posventa. Avería

Caudal de agua demasiado reducido. El aparato no se conecta.

El filtro del grifo de agua o de la ducha está atascado.

Desenroscar el filtro y limpiarlo o descalcificarlo.

El filtro en la válvula reguladora angular está atascado.

Encargar a un técnico la limpieza del

La válvula reguladora angular está atascada.

Abrir completamente el grifo de agua Cliente caliente y abrir y cerrar varias veces la válvula reguladora angular. A continuación, limpiar el filtro del grifo.

Se ha disparado el fusible de la instalación doméstica.

Comprobar el fusible de la instalación Cliente doméstica.

Se ha disparado el fusible automático en el aparato.

Encargar a un técnico la revisión de los fusibles automáticos. Controlar la temperatura de entrada permitida.

Se ha alcanzado el límite de la potencia. Caudal de agua excesivo y/o temperatura de entrada del agua fría demasiado baja.

Reducir el caudal de agua con el grifo.

Encargar a un técnico:

La regulación del caudal por medio de la válvula angular. Controlar el limitador de caudal y emplear uno más pequeño.

No se conecta el segundo nivel en el aparato (no se produce el

Desenroscar el filtro del grifo del agua y limpiarlo o descalcificarlo.

Limpiar el filtro en la válvula angular de regulación (figura A, 4.).

Junta hinchada en el grifo de agua caliente

En el grifo de agua caliente debe colocarse una junta que no se hinche.

Reducir la cantidad de agua en el grifo hasta que se alcance la temperatura de agua caliente deseada.

El agua no se calienta suficientemente.

El calentador se para durante la salida de agua, la temperatura del agua desciende:

Servicio de invierno:

La temperatura de entrada ha En invierno no se alcanza la tempe- bajado. ratura de agua deseada.

Si no ha sido posible eliminar la avería, por favor llame al servicio posventa.

Este aparato está marcado con el símbolo de cumplimiento con la Directiva Europea 2012/19/UE relativa a los aparatos eléctricos y electrónicos usados (Residuos de aparatos eléctricos y electrónicos RAEE). La directiva proporciona el marco general válido en todo el ámbito de la Unión Europea para la retirada y la reutilización de los residuos de los aparatos eléctricos y electrónicos.

Para este aparato rigen las condiciones de garantía establecidas por las correspondientes Sociedades Nacionales. Éstas pueden solicitarse al distribuidor en donde se adquirió el aparato o directamente en la Sociedad Nacional del país correspondiente. Para la efectividad de esta garantía es imprescindible acreditar por parte del usuario la fecha de adquisición mediante la correspondiente FACTURA DE COMPRA.

Infórmese en su comercio especializado acerca de las vías actuales de eliminación de residuos.

Nos reservamos el derecho de introducir modificaciones técnicas.
