BEDIENUNGSANLEITUNG DIGIT 1K0 SYNQ AUDIO RESEARCH

Bedienungsanleitung DE

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

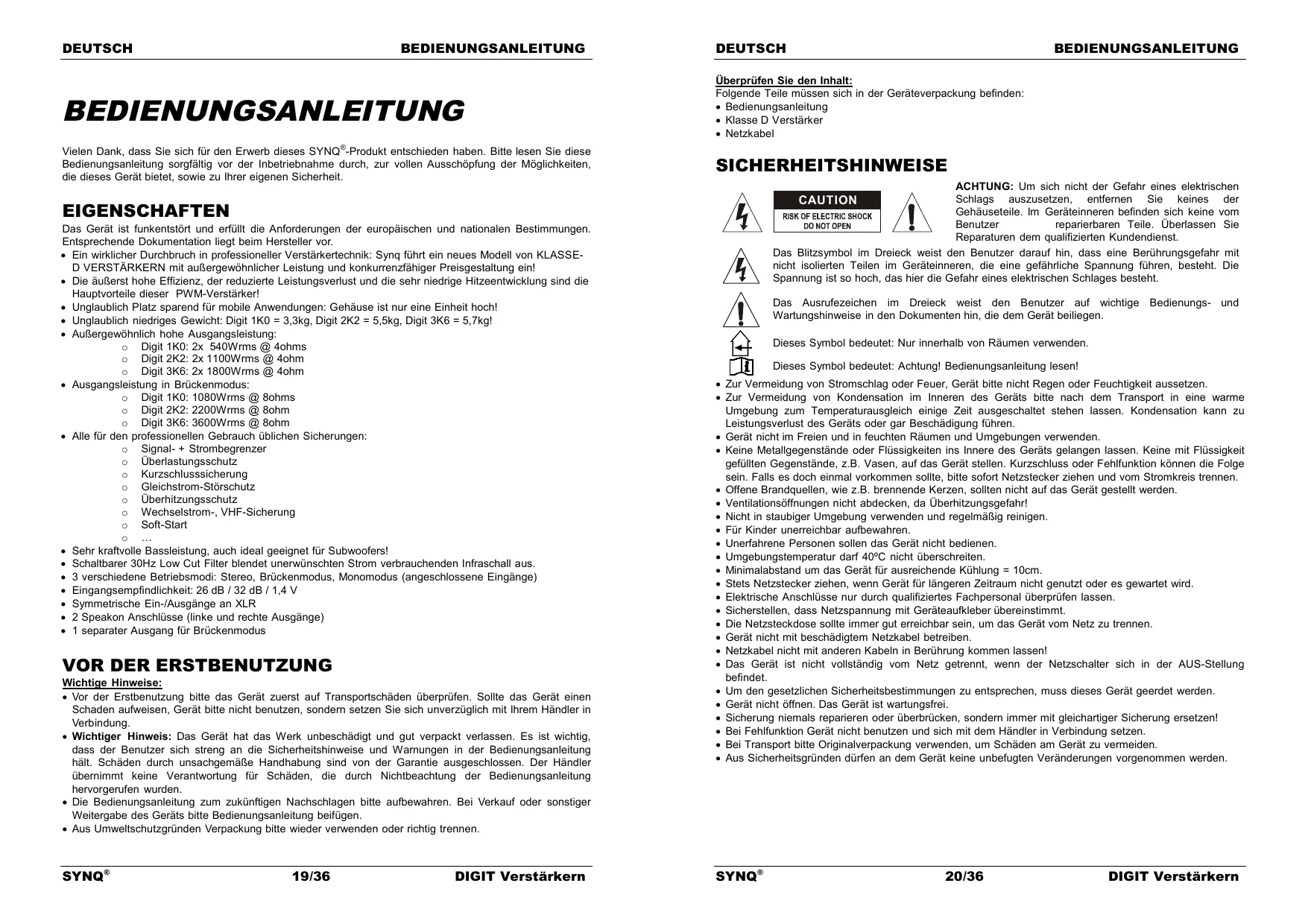

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these SynQ®-Produkt entschieden haben.itte lessen Sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochigkeiten, die these Gerat bietet, sowie zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• Ein wirklicher Durchbruch in professioneller Verstärketechnik: Synq führt ein neuen Modell von KLASSE-D VERSTARKERN mit außergewöhnlicher Leistung und konkurrenzfähiger Preisgestaltung ein!
  Die außerst hohe Effizienz, der reduzierte Leistungsverlust und die sehr niedrige Hitzeentwicklung sind die Hauptvorteile dieser PWM-Veränder!
• Unglaublich Platz sparend für mobile Anwendungen: Gehäuse ist nur eine Einheit hoch!
• Unglaublich niedriges Gewicht: Digit 1K0 = 3,3kg, Digit 2K2 = 5,5kg, Digit 3K6 = 5,7kg!
• Außergewöhnlich hohe Ausgangsleistung:

Digit 1K0:2x540Wrms @ 4ohms
Digit 2K2: 2x 1100Wrms @ 4ohm
Digit 3K6:2x1800Wrms @ 4ohm

Ausgangsleistung in Brückenmodus:

Digit 1K0: 1080Wrms @ 8ohms
Digit 2K2: 2200Wrms @ 8ohm
Digit 3K6:3600Wrms @ 8ohm

• Alle für den professionellen Gebrauch üblichen Sicherungen:

O Signal- ^+ Strombegrenzer
Überlastungsschutz
Kurzschlussssicherung
Gleichstrom-Storschutz
O Überhitzungsschutz
Wechselstrom-, VHF-Sicherung
Soft-Start

。

• Sehr kraftvolle Bassleistung, auch ideal geeignet für Subwoofoers!
• Schaltbarer 30Hz Low Cut Filter blendet unerwünschten Strom verbrauchenden Infraschall aus.
• 3 verschiedene Betriebsmodi: Stereo, Brückenmodus, Monomodus (angeschlossene Eingänge)
  Eingangsempfindlichkeit: 26 dB / 32 dB / 1,4 V
• Symmetrische Ein-/Ausgabe an XLR
• 2 Speakon Anschlüsse (linke und rechte Ausgänge)
  1 separator Ausgang fur Bruckenmodus

VOR DER ERSTBENUTZUNG

Wichtige Hinweise:

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Sollte das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern setzen Sie sich unverzüglich mit Ihr Händler in Verbindung.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitschinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung zum zukünftigen Nachschlagenitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geratsitte Bedienungsanleitung beifugen.
• Aus Umweltschutzgründen Verpackungitte wieder verwenden oder richtig trennen.

Überprüfen Sie den Inhalt:

Folgende Teile mussen sich in der Geräteverpackung befinden:

Bedienungsanleitung
- Klasse D Veränderer
- Netzkabel

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszuseten, entfern den Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer reparibaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreieck weist den Benutzer daraufhin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geratsitte nach dem Transport in eine warmer Umgebung zum Temperaturausgleich eine Zeit ausgeschaltet stehen halten. Kondensation kann zu Leistungsverlust des Gerats oder gar Beschäftigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen leisten. Keine mit Flüssigkeit gefüllten Gegenstände, z.B. Vasen, auf das Gerät stellen. Kurzschluss oder Fehlfunktion konnne die Folge sein. Falls es noch einmal vorkommen sollte,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
• Offene Brandquellen, wie z.B. brennende Kerzen, sollenn nicht auf das Gerät gestellt werden.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrenne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Minimalabstand um das Gerät für ausreichende Kuhlung = 10cm.
• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.
• Die Netzsteckdose sollte immer gut erreichen sein, um das Gerät vom Netz zu trennen.
  Gerat nicht mit beschädigtem Netzkabel betreiben.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Das Gerät ist nicht vollständig vom Netz getrennt, wenn der Netzschalter sich in der AUS-Stellung befindet.
• Um den gesetzlichen Sicherheitsbestimmungen zu entsprechen, muss these Gerät geerdet werden.
• Gerät nicht offen. Das Gerät ist wartungsfrei.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion Gerät nicht benutzen und sich mit dem Handler in Verbindung setzen.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

INSTALLATIONSANLEITUNG:

• Stellen Sie das Gerät in einem gut belufteten Raum auf, wo es nicht Feuchtigkeit und hohen Temperatoren ausgesetzt wird.
• Plazieren und benutzen Sie das Gerät für eine langere Zeit darüber auch warmen Geräten wie Veränder, Lampen, etc., können es die Funktion des Gerats beeinträchtigen.
• Das Gerät kann in 19" Racks eingebaut werden. Benutzen Sie dazu die in der Frontblende eingelassenen Löcher.
• Sollte das Gerät in ein Flightcase eingebaut werden, achten Sie auf eine gute Luftzirkulation.
• Wenn das Gerät aus einer kalten Umgebung an einem warmen Ort aufgestellt wird, kann sich Kondenswasser bilden. Um Fehlfunktionen zu vermeiden, sollen den Sie das Gerät für ca. 1 Stunde vom Stromnetz trennen.

WARTUNG

Die Reinigung des Gerats erfolgt mit einem nicht mit Wasser angefeuchteten Tuch. Vermeiden Sie, dass Wasser in das Gerätnere gelangt. Verwenden Sie keine brennbaren Flüssigkeiten wie Benzin oder Verdünner, die das Gerat beschädigen **

Säubern Sie regelmäßige die Ventilationsöffnungen mit einem Staubsauger. Dies hilft den Ventilatoren im Versteller die Kühlung aufrechtzuerhalten, damit das Gerät nicht überhützt.

ANSCHLUSSE

Seien Sie sichsher das Sie dass Gerat abgeschaltet haben,bevor Sie Veränderungen an der Verkabelung vornehmen.For die Signal Eingänge empfehlen wir die XLR Verbindungen zu verwenden.Um Ihnen gute Audio Qualitat zu Gewahrleisten verwenden Sie ausschlieich rude Kabel.Fur die Lautsprcher empfehlen wir die Speakon Ausgange zu verwenden. In der Geratebeschreibung finden Sie weitere Hinweise zum Anschluss des Verstärkers.

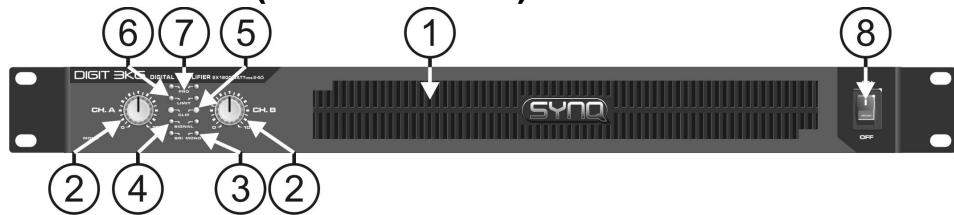

FUNKTIONEN (VORDERSEITE)

1. VENTILLATIONS LÖCHER: Während des Betriebes entwickelt der Verstärker Hitze die abzuführen ist. Die Lüfter im Inneren des Verstärkers mussen im Stände sein die Hitze abzuführen Dafir ist es sehr wichtig die Luftungsöffnungen nicht zu verdecken, ansonsten überhütter der Verstärker. Sagen Sie die Luftungsöffnungen regelmäß mit einem Staubsauger ab. Das vermindert die Kühlleistung des Verstärker-Ventilators und hilft, Überhitzung zu vermeiden.

2. LAUTSTARKE REGLER: Mit diesen Potentiometern regeln Sie die Lautstärke des Verständerkers. jeder Kanal ist getrennt regelbar. Sie können diese Controller benützen um ein Maximum an Lautstärke zu erreichen.

3. Drehen Sie beiden Regler(3) an der Endstufe nach links.

4. Legen Sie Musik auf und vergewissem Sie sich das die VU Anzeige an Ihr hem Mixer auf 0dB stehen. (Von Zeit zu Zeit kann es vorkommen dass die rote Zone aufleucht).
5. Stellen Sie den Master Regler am Mischpult auf maximale Lautstärke.
6. Betätigen Sie am Veränderkser so lange die Lautstärkenregler(3), bis Sie die gewünschte Lautstärke erreicht haben.
7. Sorgen Sie davon, dass niemand die Lautstärkenregler der Endstufe erreichen kann. Stellen Sie die Lautstärke auf ihren persönlichen maximalen Pegel ein. Ihr Nachbarn werden froh darüber sein ...@ (in den meisten Fälle der DJ nicht...@)

Hinweis: Im Mono und Bridge Modus, dient nur der linke Lautstärkenregler am Veränder zum Regel der Lautstärke.

1. BETRIEBS-LEDS: Diese LED's zeigen den Betriebsmodus an. Schalter (14) auf der Geräterückseite dient der Einstellung auf einen der 3 möglichen Modi:

2. STEREO MODUS: Beide LED's leuchten. Das ist der herkömmlichste Modus, beiden Kanäle arbeiten getrennt.

3. MONO MODUS: das 'MONO' LED leuchtet. Dies ist im Grunde identisch mit dem Stereomodus, jedoch sind die Eingänge bisher Kanäle zusammen geschalte, so dass der Ausgang in Mono erfolgt. In thisem Fall benutzen Sie nur den Eingang des linken Kanals, um beide Ausgangskanäle zu betrieben.

4. BRIDGE MODUS: das 'BRI' LED leuchtet. Beide Kanäle sind in „Bridge-modus" verbunden, um einen Monoausgang mit higherer Leistung zu erreichen.

5. SIGNAL-LEDS: These LED's zeigen an, dass an den Eingangen ein Musiksignal anliegt.

6. CLIP-LEDS: Die LEDs leuchten auf, wenn:

7. das Ausgangssignal solche Spitzen erreicht, dass Verzerrungen auftreten konnen (Clipping). die Signalbegrenzer in Aktion treten, um die Verzerrungen gering zu halten.

8. wenn es einen Kurzschluss im Ausgangsbereich gab. Schalten Sie den Veränder aus, überprüfen Sie den Laufsprecher und die Ausgangskabel um das/die Probleme zu finden.

9. LIMIT LEDs: [nur auf dem DIGIT 2K2 und DIGIT 3K6] Die LEDs leuchten auf, wenn:

10. die Ausgangsleistung über den sicheren Arbeitsbereich des Verständerkers hinausgeht. Die LIMIT LEDs leuchten, solange die Strombegrenzer aktiv sind, um den dynamischen Bereich (Strom) des Ausgangs zu verringum und den Verständker auf seinen sicheren Arbeitsbereich zurückzubringen. In thisem Fall müssen Sie die Eingangsleistung herunterfahren!

11. wenn es einen Kurzschluss im Ausgangsbereich gab und der Veränder im Schutzmodus ist. Schalten Sie den Veränder aus, überprüfen Sie den Laufsprecher und die Ausgangskabel um das/die Probleme zu finden.

12. PROTECT LEDs: Die Protection LED leuchtet in folgenden Situationen auf:

13. Wahlend der ersten Sekunden nach einschalten der Endstufe.

14. Wenn die Temperatur des Leistungsverträkers zu hoch geworden ist.
15. In Folge eines technischen defectes: Wechselstromschutz!

16. Wahrend des Ausschaltens des Verständerkers kann es vorkommen, dass die "protect led" für eine kurze Zeit aufleuchten.

17. Hauptschalter: Verwenden Sie diesen Schalter um das Gerät Ein- und Auszuschalten. Ein paar Sekunden nach einschalten des Gerätes ist es Einsatzbereit.

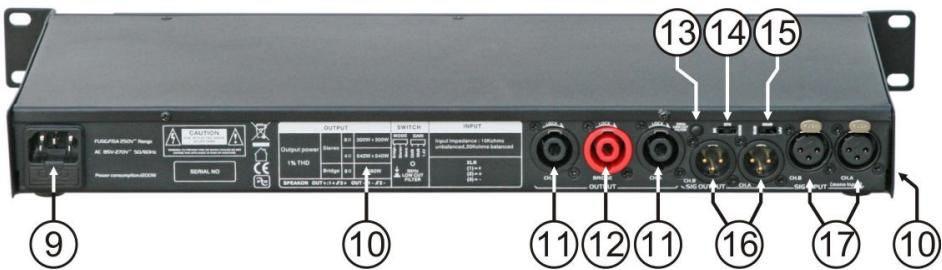

FUNKTIONEN (RÜCKSEITE)

1. Netanschluss Mit Hilfe des IEC Steckers und eingebauter Sicherung, verbinden sie hier den Netzstecker.

2. VENTILATOR UND LÜFTUNGSÖFFNUNGEN: Während des Betriebes erzeugt der Versteller Hitze die abgeführten werden muss. Die Lüfter im Inneren des Verstellerkurs mussen in der Lage sein die Hitze am effektivsten abzuführen. Dafür ist es absolut wichtig die Lüftungsöffnungen nicht zu verdecken, da der Versteller sonst überhützt wird. Am DIGIT 1K0 sind die Lüftungsöffnungen an der linken Seite angebracht, am DIGIT 2K2/3K6 sind die Lüftungsöffnungen an der Rückseite angebracht.

3. CH.A+CH.B SPEAKON AUSGÄNGE: Verwenden Sie diese Speakon Anschlüsse um ihre Lautspricher (Impedanz >40hm ) anzuschreiben. Sie verkabeln die Verbindungen wie folgend:

4. POS (+) = Speakon Anschluss PIN1+ und PIN2+

5. NEG(-) = Speakon Anschluss PIN1- und PIN2-

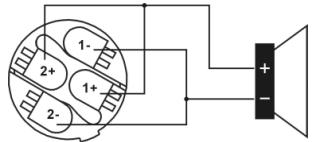

12. BRIDGE AUSGANG:

Mit dieser Anschluss schlieben Sie ihren Laufsprecher (Impedanz >80hm ) in Bridge Modus an. Die Belegung des Anschlusses ist wie folgt:

• POS(+) = Anschluss PIN1+ und PIN2+
• NEG(-) = Anschluss PIN1- und PIN2-

1. LOW CUT FILTER 30Hz: blendet unerwünschen Strom

SPEAKON WIRE CONNECTION

verbrauchenden Infraschall unter 30Hz aus. Diese Frenzen konsumieren meinst nur viel Energie und haben keinen Einfluss auf die Klangqualität

1. BETRIEBSMODUS Schalter: Wird verwendet um die Betriebsart einzustellen. Am meisten üblich ist der "Stereo" Modus. Wenn Sie mehr Leistung benögiten, können Sie den Veränderkör im Bridge Modus verwenden. Im Monomodus brauchen Sie nur den linken Eingang anzuschreiben, um beide Ausgänge zu treiben. Weitere Informationen unter Punkt 3.
2. EINGANGSEMPFINDLICHKEITS-KNOPF: Sie können 3 verschiedene Eingangspegel wahren: 26 dB / 32 dB / 1,4 V
3. SYMMETRISCHE AUSGÄNGE AN XLR: Kann zum Senden des Signals an den{nachsten Verändern benutzt werden. Pin1: Betriebserde, Pin2: Signal+, Pin3: Signal -
4. SYMMETRISCHE EINGÄnge AN XLR: Pin1: Betriebserde, Pin2: Signal+, Pin3: Signal -

BEDIENUNGSHINWEISE

STEREOBETRIEB:

• Schließen Sie das Audiosignal an den Eingängen (15 oder 16) an.
• Stellen Sie den Betriebsmodusschalter (13) auf „Stereo" ein.
• Schließen Sie die entspruchenden Lautsprecher an den L+R Speakon® Ausgängen (11) an.
• Vergewissem Sie sich, dass die Netzspannung 230V~ beträgt, bevor Sie den Stecker in die geerdete Steckdose stecken.
• Stellen Sie beiden Lautstärkeregler (2) auf Null.
• Vergewissem Sie sich, dass am Eingang ein Musiksignal anliegt.
• Schalten Sie den Verständner ein (8).
  Regeln Sie die Lautstärkeregler (2) auf das gewünschte Niveau.

BRIDGE MODUS BETRIEB:

• Schließen Sie das Audiosignal am linken Eingang (15 oder 16) an.
• Stellen Sie den Betriebsmodusschalter (13) auf „Überbrückung" ein.
• Schließen Sie den/die entsprechenden Lautsprecher an den Überbrückungs-Ausgänge (12) an.
• Vergewisern Sie sich, dass die Netzspannung 230V beträgt, bevor Sie den Stecker in die geerdete Steckdose stecken.
• Stellen Sie beiden Lautstärkeregler (2) auf Null.
• Vergewissem Sie sich, dass am linken Eingang ein Musiksignal anliegt.
• Schalten Sie den Veränderer ein (8).
  Regeln Sie die linken Lautstärkeregler (2) auf das gewünschte Niveau und halten Sie den rechten Lautstärkeregler auf Null.

MONOBETRIEB:

• Schließen Sie das Audiosignal am linken Eingang (15 oder 16) an.
• Stellen Sie den Betriebsmodusschalter (13) auf „Mono“ ein.
• Schließen Sie die entsprechenden Lautsprecher an den L+R Speakon® Ausgängen (11) an.
• Vergewissem Sie sich, dass die Netzspannung 230V beträgt, bevor Sie den Stecker in die geerdete Steckdose stecken.
• Stellen Sie beiden Lautstärkeregler (2) auf Null.
• Vergewissern Sie sich, dass am Eingang ein Musiksignal anliegt
• Schalten Sie den Verständner ein (8).
  Regeln Sie die linken Lautstärkeregler (2) auf das gewündte Niveau und halten den rechten Lautstärkeregler auf Null.

TECHNISCHE DATEN

	Digit-1K0	Digit-2K2	Digit-3K6
Power stereo 8Ω (1kHz, THD+N<0,1%)	2x 300Wrms	2x 650Wrms	2x 1050Wrms
Power stereo 4Ω (1kHz, THD+N<0,1%)	2x 540Wrms	2x 1100Wrms	2x 1800Wrms
Power bridge 8Ω (1kHz, THD+N<0,1%)	1x 1080Wrms	1x 2200Wrms	1x 3600Wrms
Power mono 8Ω (1kHz, THD+N<0,1%)	2x 300Wrms	2x 650Wrms	2x 1050Wrms
Power mono 4Ω (1kHz, THD+N<0,1%)	2x 540Wrms	2x 1100Wrms	2x 1800Wrms
Wirkungsgrad	>90%	>90%	>90%
Frequenzbereich (+/-1dB)	5 - 36.000Hz	5 - 36000Hz	5 - 36000Hz
Eingangsempfindlichkeit	26 dB / 32 dB / 1,4 V	26 dB / 32 dB / 1,4 V	26 dB / 32 dB / 1,4 V
Eingangsimpedanz unsymmetrisch	10 kΩ	10 kΩ	10 kΩ
Eingangsimpedanz symmetrisch	20 kΩ	20 kΩ	20 kΩ
Rauschabstand (A-Weighted)	>100dB	>100dB	>100dB
Dämpfungsfaktor (8Ω/1kHz)	280	>300	>300
Zuwachsrate	29V/uS	29V/uS	29V/uS
Kühlung	variable speed fan	regelbarer Lüfter	regelbarer Lüfter
Signaleingänge	Balanced XLR	Balanced XLR	Balanced XLR
Signalausgänge	Balanced XLR	Balanced XLR	Balanced XLR
Stromversorgung	AC230V / 50Hz	AC230V / 50Hz	AC230V / 50Hz
Leistungsaufnahme (max. Spitze)	1200 Watt	3200 Watt	3900 Watt
Abmessungen (BxHxT mm)	482x44x215 (19"/1U)	482x44x301 (19"/1U)	482x44x301 (19"/1U)
Gewicht (kg)	3,3kg	5,5kg	5,6kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com
