Produkttyp	Dunstabzugshaube
Marke	Franke
Modell	FTC612
Installation	Mindestabstand von 650 mm über der Kochfläche
Material	Edelstahl
Fettfilter	Metall, spülmaschinengeeignet (alle 2 Monate)
Aktivkohlefilter	Aktiv, alle 4 Monate austauschen
Beleuchtung	Glühlampe 40 W
Anzahl Geschwindigkeiten	3
Bedienungsart	Elektronische Tasten mit Anzeigen
Nennspannung	220-240 V ~ 50 Hz
Luftauslassdurchmesser	150 mm (Reduzierstück 120 mm beiliegend)
Elektrische Klasse	Klasse I (Schutzleiter erforderlich)
Maximale Leistungsaufnahme	Nicht angegeben (geschätzt 200 W)
Nettogewicht	ca. 12 kg
Schornsteinhöhe	Teleskopierbar, anpassbar
Elektrischer Anschluss	Zweipoliger Schalter mit Kontaktöffnung von 3 mm
Wartung	Fettfilter reinigen, Aktivkohlefilter ersetzen
Sicherheit	Nicht unter offener Flamme verwenden, kein Flambieren
Verwendung	Haushalt, Beseitigung von Küchengerüchen

Häufig gestellte Fragen - FTC612 FRANKE

Wie groß ist der Mindestabstand zwischen Dunstabzugshaube und Kochfläche?

Der Sicherheitsmindestabstand zwischen Kochfläche und Haube muss mindestens 650 mm betragen. Beachten Sie den Abschnitt « Platzbedarf » für Modelle, die niedriger montiert werden können.

Wie reinige ich die Fettfilter?

Die Metallfettfilter sind spülmaschinengeeignet. Sie sollten etwa alle 2 Monate oder bei intensiver Nutzung häufiger gereinigt werden. Vor dem Wiedereinsetzen trocknen lassen.

Wie wechsle ich den Aktivkohlefilter?

Der Aktivkohlefilter ist weder waschbar noch regenerierbar. Tauschen Sie ihn mindestens alle 4 Monate oder häufiger bei intensiver Nutzung aus. Entfernen Sie dazu zuerst die Fettfilter und ersetzen Sie dann den Aktivkohlefilter.

Was tun bei einem Defekt der Beleuchtung?

Ersetzen Sie die Lampe durch eine Glühlampe mit 40 W gleicher Spezifikation. Schrauben Sie die alte Lampe nach Entfernen der Fettfilter heraus.

Kann ich die Haube ohne Aktivkohlefilter verwenden?

Ja, wenn die Haube in der Abluftversion (nach außen) installiert ist. Bei der Umluftversion ist der Aktivkohlefilter zur Luftreinigung unerlässlich.

Welches Elektrokabel soll ich verwenden?

Schließen Sie die Haube über einen zweipoligen Schalter mit einer Kontaktöffnung von mindestens 3 mm an das Stromnetz an. Überprüfen Sie, ob die Spannung der auf dem Typenschild angegebenen entspricht.

Wie stelle ich die Schornsteinhöhe ein?

Der Schornstein ist teleskopierbar. Spreizen Sie die Seitenränder leicht, hängen Sie ihn hinter den Befestigungsschlaufen ein, ziehen Sie ihn bis zum Anschlag fest und fixieren Sie ihn mit den beiliegenden Schrauben.

Ist die Haube für Gasherde geeignet?

Ja, aber in diesem Fall sorgen Sie für ausreichende Belüftung des Raumes, um die abgesaugte Luft auszugleichen. Eine Öffnung nach außen kann erforderlich sein.

Was bedeuten die Anzeigen an den Tasten?

Die Anzeigen leuchten, um die ausgewählte Geschwindigkeit anzuzeigen. Die Taste T1 schaltet den Motor über die erste Stufe aus, während L die Beleuchtung ein-/ausschaltet.

Was tun, wenn die Haube nicht mehr funktioniert?

Überprüfen Sie zuerst die Stromversorgung und die Sicherung. Stellen Sie sicher, dass der Stecker des Netzkabels richtig in der Anschlussdose steckt. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG FTC612 FRANKE

GB Gebrauchs- und Installationsanleitung Dunstabzugshaube IT Istruzioni per l'uso e l'installazione Cappa FR Mode d'emploi et installation Hotte de Cuisine DE Bedienungsanleitung und Einrichtung Dunstabzugshaube TR Kullanim ve montaj talimatlari Davlumbaz

FGL 6015 XS

FGL 7015 XS

FGL 9015 XS

INHALT

DE

EMPFEHLUNGEN UND HINWEISE 3 EIGENSCHAFTEN 4 MONTAGE 5 BEDIENUNG 8 WARTUNG 9

INHALT

DE

EMPFEHLUNGEN UND HINWEISE 24 EIGENSCHAFTEN 25 MONTAGE 26 BEDIENUNG 29 WARTUNG 30

INHALT

DE

EMPFEHLUNGEN UND HINWEISE 31 EIGENSCHAFTEN 32 MONTAGE 33 BEDIENUNG 36 WARTUNG 37

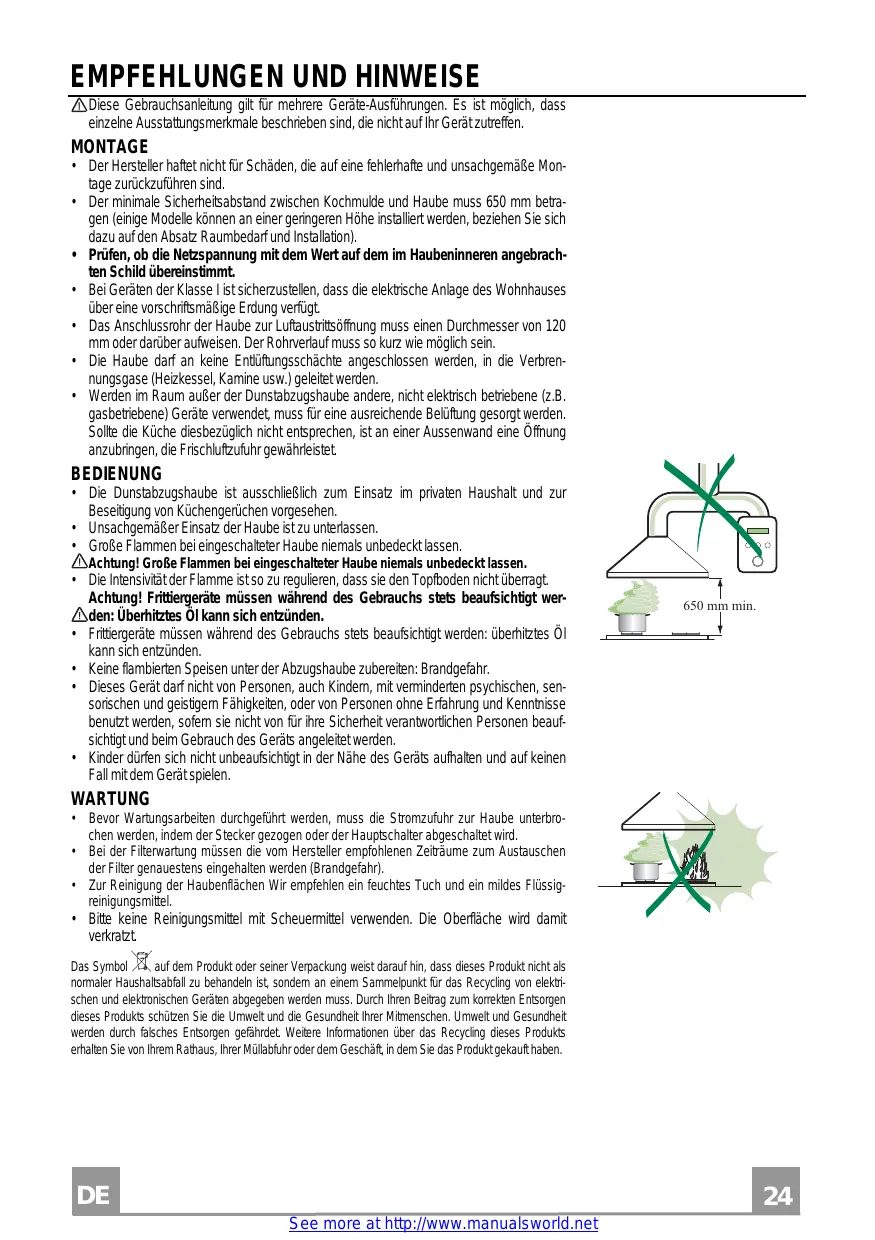

Diese Gebrauchsanleitung gilt für mehrere Geräteausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

MONTAGE

• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind.
• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen (einige Modelle können an einer geringeren Höhe installiert werden; beziehen Sie sich dazu auf den Abschnitt Raumbedarf und Installation).
• Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschriftsmäßige Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftaustrittsöffnung muss einen Durchmesser von 120 mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein. Die Haube darf an keine Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüftung gesorgt werden. Sollte die Küche diesbezüglich nicht entsprechend sein, ist an einer Außenwand eine Öffnung anzubringen, die Frischluftzufuhr gewährleistet.

BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Küchengerüchen vorgesehen.
• Unsachgemäßer Einsatz der Haube ist zu unterlassen. Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen.

Achtung! Große Flammen bei eingeschalteter Haube niemals unbedeckt halten.

• Die Intensität der Flamme ist so zu regulieren, dass sie den Topfboden nicht übertragt. Achtung! Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: Überhitztes Öl kann sich entzünden.
• Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzünden.
• Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr.
• Dieses Gerät darf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen oder geistigen Fähigkeiten oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, es sei denn, sie werden von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet.
• Kinder dürfen sich nicht unbeaufsichtigt in der Nähe des Geräts aufhalten und auf keinen Fall mit dem Gerät spielen.

WARTUNG

• Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaltet wird.
• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden (Brandgefahr).
• Zur Reinigung der Haubenflächen empfehlen wir ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.
• Bitte keine Reinigungsmittel mit Scheuermittel verwenden. Die Oberfläche wird damit verkratzt.

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass diese Produkte nicht als normaler Haushaltsabfall zu behandeln sind, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden müssen. Durch Ihren Beitrag zum korrekten Entsorgen dieser Produkte schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieser Produkte erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Platzbedarf

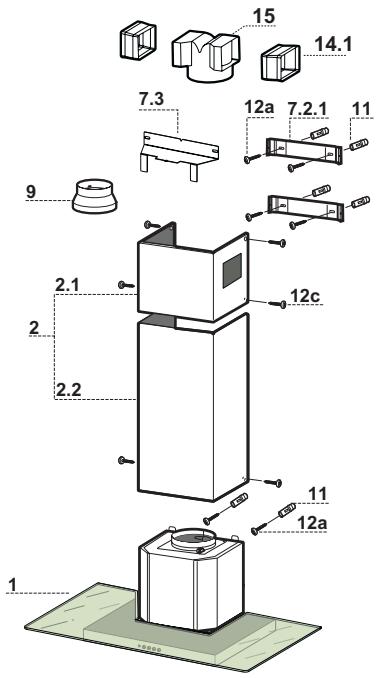

Komponenten

Pos.	St.	Produktkomponenten
1	1	Haubenkörper mit Schaltern, Beleuchtung, Geblasegruppe, Filter
2	1	Teleskopkamin bestehend aus:
2.1	1	oberer Kaminteil
2.2	1	unterer Kaminteil
9	1	Reduzierflansch ø 150-120 mm
14.1	2	Verlängierung Luftaustritt-Anschlussstück
15	1	Luftaustritt-Anschlussstück

Pos. St. Montagekomponenten 7.2.1 2 Befestigungsbügel oberer Kaminteil 7.3 1 Bügel für Anschlusshalter 11 6 Dübel 12a 6 Schrauben 4,2 x 44,4 12c 6 Schrauben 2,9 x 9,5

St. Dokumentation

1 Bedienungsanleitung

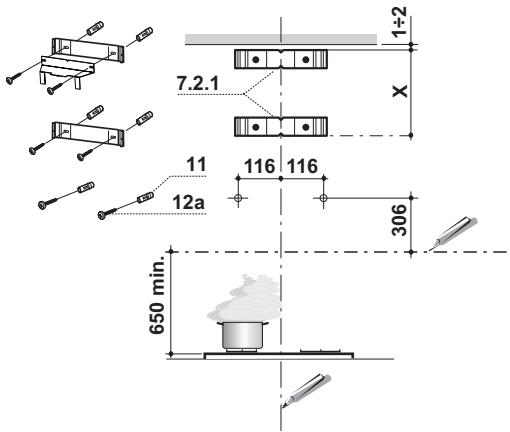

Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel

Achtung: Bitte beachten Sie bei der Montage das Gewicht der kompletten Haube. Die Tragfähigkeit der Decke oder alternativ der Trägerplatte für diese Zugbelastung muss vor der Montage geprüft und gegebenenfalls durch die Anbringung von geeigneten Befestigungs- oder Stabilisierungselementen hergestellt werden. Kann eine hinreichende Tragfähigkeit nicht sichergestellt werden, ist von einer Montage abzusehen.

Nachstehende Linien an die Wand zeichnen:

• eine vertikale Linie bis zur Decke oder oberen Begrenzung, und zwar in der Mitte des Bereiches, in dem die Haube montiert werden soll;
• eine horizontale Linie: mit einem minimalen Abstand von 650 mm zur Kochfläche.
• Einen Bügel 7.2.1 zirka 1 - 2 mm unter der Decke oder oberen Begrenzung an die Wand legen und seinen Mittelpunkt (Einschnitt) auf die vertikale Bezugslinie ausrichten. Die Mitte der beiden Bügellöcher an der Wand markieren.
• Den zweiten Bügel 7.2.1 an die Wand legen, wobei ein Abstand X mm vom oberen Bügel einzuhalten ist (X = Höhe des jeweiligen oberen Kaminteils); den Mittelpunkt (Einschnitt) auf die vertikale Bezugslinie ausrichten. Die Mitte der Bügellöcher an der Wand markieren.
• Wie beschrieben einen Bezugspunkt 116 mm von der vertikalen Bezugslinie und 306 mm oberhalb der horizontalen Bezugslinie kennzeichnen.
• Gleichermaßen an der gegenüberliegenden Seite vorgehen.
• Mit einem Bohrer Ø 8 mm die markierten Punkte bohren. Die Dübel 11 in die Bohrungen einfügen.
• Den unteren Bügel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.
• Den Bügel für Anschlusshalter mit den 2 mitgelieferten Schrauben 12a (4,2 x 44,4) auf den oberen Bügel 7.2.1 befestigen.
• 2 der mitgelieferten Schrauben 12a (4,2 x 44,4) bei den Befestigungslöchern des Haubenkörpers einschrauben, wobei zwischen Wand und Schraubenkopf ein Freiraum von 5 - 6 mm zu belassen ist.
• Bevor der Haubenkörper eingehakt wird, die 2 Schrauben Vr bei den Haubenkörper-Anhakpunkten festziehen.
• Den Haubenkörper bei den Schrauben 12a einhängen. Die Halteschrauben 12a definitiv festziehen.
• Den Haubenkörper mit Hilfe der Schrauben Vr ausrichten.

Anschluss der Abluftversion

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (Ø 150 oder 120 mm) an die Außenrohrleitung angeschlossen werden.

• Bei Verwendung eines Anschlussrohres Ø 120 den Reduzierflansch 9 am Haubenaustritt anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert. Eventuell vorhandene Aktivkohlefilter entnehmen.

Achtung! Alle Querschnittänderungen oder Richtungsänderungen des Abluftkanals reduzieren die Leistung der Haube.

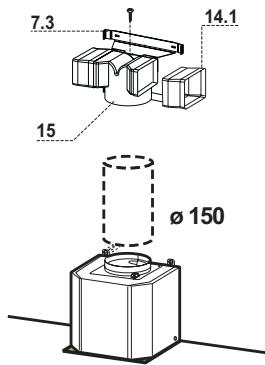

Anschluss der Umluftversion

Die Verlängerungen 14.1 beim Anschluss 15 seitlich einfügen. - Den Anschluss 15 am Haltebügel 7.3 einsetzen und mit einer Schraube fixieren. - Überprüfen, ob die Verlängerungen 14.1 mit den entsprechenden Kaminstutzen sowohl horizontal wie auch vertikal übereinstimmen. Vom Installateur wahlweise mittels Rohr oder Schlauch (Ø 150 mm), den Anschluss 15 am Haubenaustritt anbringen. - Kontrollieren, ob der Aktivkohle-Geruchsfilter montiert ist.

Vor der Installation die Netzspannung durch Herausdrehen der Sicherung oder Ausschalten des Hauptschalters stromlos machen. - Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden. - Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versichern Sie sich, dass die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird. Achtung: Das Gerät nur an die Netzspannung, die im Typenschild angegeben ist, anschließen.

Kaminmontage

Oberer Kaminteil

• Die beiden seitlichen Schenkel leicht auseinanderbiegen, hinter den Bügeln 7.2.1 einhängen und bis zum Anschlag wieder schieben.
• Bei den Bügeln 7.2.1 mit Hilfe der 4 mitgelieferten Schrauben 12c fixieren.
• Überprüfen, ob die Verlängerungen mit den entsprechenden Kaminstutzen übereinstimmen.

Unterer Kaminteil

• Die beiden seitlichen Schenkel des Kaminteils liegen auseinander biegen, zwischen dem oberen Kaminteil und der Wand einhängen und bis zum Anschlag wieder schlieben.
• Den unteren Teil seitlich am Haubenkörper mit 2 der mitgelieferten Schrauben 12c fixieren.

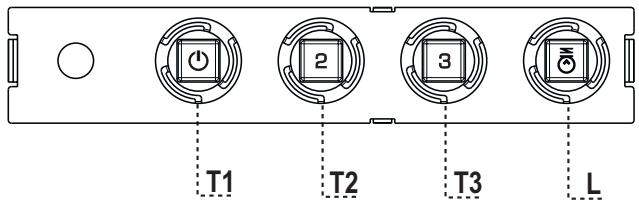

Schalttafel

TASTE	LED	FUNKTIONEN
T1	Betriebsgeschwindigkeit	Eingeschaltet	Schaltet den Motor bei der ersten Betriebsgeschwindigkeit ein.
			Stellt den Motor ab.
T2	Betriebsgeschwindigkeit	Eingeschaltet	Schaltet den Motor bei der zweiten Betriebsgeschwindigkeit ein.
T3	Betriebsgeschwindigkeit	Bleibend	Schaltet den Motor bei der dritten Betriebsgeschwindigkeit ein.
L	Licht		Schaltet die Beleuchtung ein und aus.

Achtung: Mit der Taste T1 wird von der ersten Betriebsgeschwindigkeit aus der Motor abgestellt.

Fettfilter

SELBSTTRAGENDER METALLFETTFILTER REINIGUNG

• Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch früher gereinigt werden, was im Geschirrspüler möglich ist.
• Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden.
• Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen lassen.
• Bei der Remontage ist darauf zu achten, dass sich der Griff auf der sichtbaren Außenseite befindet.

Geruchsfilter (Umluftversion)

AUSTAUSCHEN DER AKTIVKOHLEFILTER

• Dieser Filter kann weder gewaschen noch wiederverwendet werden und ist alle 4 Betriebsmonate bzw. bei starkem Einsatz auch häufiger auszutauschen. Die Metallfettfilter entfernen.
• Den gesättigten Aktivkohle-Geruchsfilter aushaken. Den neuen Filter in seinem Sitz einhaken. Die Metallfettfilter wieder montieren.

Beleuchtung

AUSWECHSELN DER LAMPEN

Glühlampen 40W

Die Metallfettfilter entfernen. Die Lampen ausschrauben und durch gleichwertige ersetzen. Die Metallfettfilter wieder montieren.
