MANUALE UTENTE FTC612 FRANKE

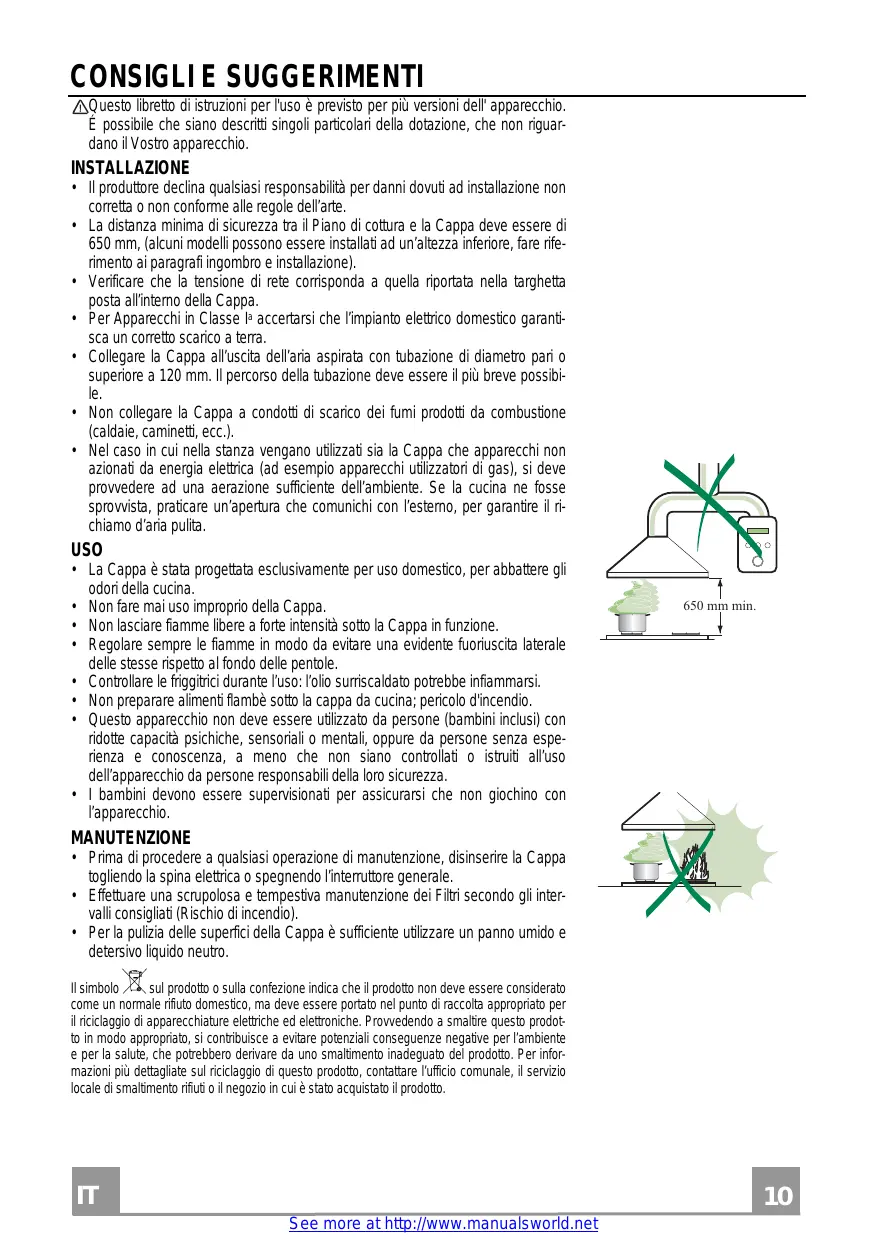

CONSIGLI E SUGGERIMENTI 10
CARATTERISTICHE 11
INSTALLAZIONE 12
USO 15
MANUTENZIONE 16

SOMMAIRE

FR

CONSEILS ET SUGGESTIONS 17
CHARACTERISTIQUES 18
INSTALLATION 19
UTILISATION 22
ENTRETIEN 23

INHALTSVERZEICHNIS

DE

ΔQuesto librettodi struizioni per l'uso è previsto per più versioni dell'apparecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

INSTALLAZIONE

• Il produttore declina qualsiasi responsabilità per dani dovuti ad INSTALLazione non corretta o non conforme alle regole dell'arte.
• La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve essere di 650~mm , (alcuni modelli possono essere installati ad un'altezza inferiore, fare riferimento ai paragrafi ingombro e INSTALLazione).
• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della Cappa.
• Per Apparecchi in Classe la accertarsi che l'impianto elettrico domestico garantisce un corretto scarico a terra.
• Collegare la Cappa all'uscita dell'aria aspirata con tubazione di diametro pari o superiore a 120mm . Il percorso della tubazione deve essere il più breve possiblo.
• Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
• Nel caso in cui nella stenza vengano utilizzati sia la Cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si delve providere ad una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovista, praticare un'apertura che comunichi con l'esterno, per garantire il richiamo d'aria pulita.

USO

• La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina.
  NonfaremaiusoimpropriodellaCappa.
  Non lasciare fiambre libero a forte intensità sulla Cappa in funzione.
• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
• Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi.
  Non preparare alimenti flambé除去 la cappa da cucina; pericolo d'incipio.
• Questo apparecchio non deve essere utilizzato da persona (bambini inclusi) con ridotte capacitéa psichiche, sensoriali o mentali, oppure da persona ricerca esperezza e conoscenza, a meno che non siano controllati o struitti all'uso dell'apparecchio da persona responsabili della loro sicurezza.
• I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.

MANUTENZIONE

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
• Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli consigliati (Rischio di incendio).
• Per la pulizia delle superfici della Cappa è sufficiente utilizzato un panno umido e detersivo liquido neutro.

Il significato sul prodotto o sulla confazione indica che il prodotto non deve essere considerato come un normale rifuito domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provedendo a smaltire quello prodotto in modo appropriato, si contribuire sice a evitare potenziali consequences negative per l'ambiente e per la salute, che potrebbero derivatione da uno smallimento inadeganuto del prodotto. Per informazioni più dettagliate sul riciclaggio di quello prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negazio in cui è stato acquistato il prodotto.

Ingombro

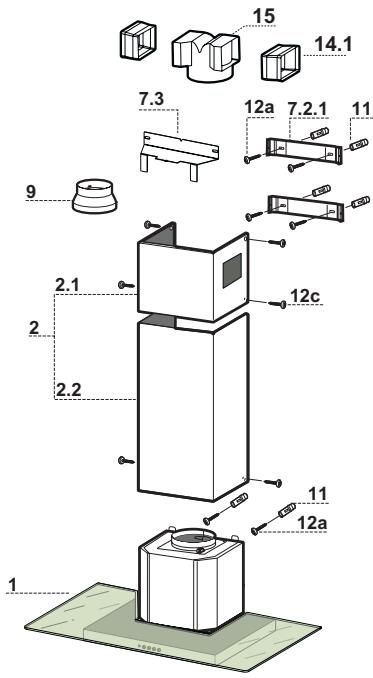

Componenti

Rif.	Q.tà	Componenti di Prodotto
1	1	Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri
2	1	Camino Telescopico formato da:
2.1	1	Camino Superiore
2.2	1	Camino Inferiore
9	1	Flangia di Riduzione ø 150-120 mm
14.1	2	Prolunga Raccordo Uscita Aria
15	1	Raccordo Uscita Aria
Rif.	Q.tà	Componenti di Installazione
7.2.1	2	Staffe Fissaggio Camino Superiore
7.3	1	Staffa Sostegno Raccordo
11	6	Tasselli
12a	6	Viti 4,2 x 44,4
12c	6	Viti 2,9 x 9,5
	Q.tà	Documentazione
	1	Libretto Istruzioni

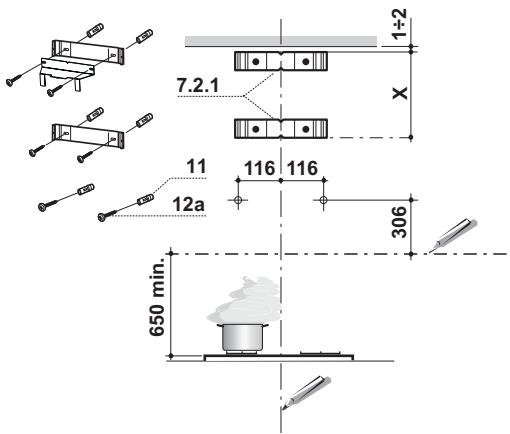

Foratura Parete e Fissaggio Staffe

Tracciare sulla Parete:

• una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della Cappa;
• una linea Orizzontale a: 650mm min. soprà il Piano di Cottura.
• Appoggiare come indicate la Staffa 7.2.1 a 1-2 mm dal soffitto o dal limite superiore, allineando il suo centro (intagli) sulla linea Verticale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Appoggiare come indicate la Staffa 7.2.1 a X mm sotto la prima staffa (X = altezza Camino Superiore in dotazione), allineando il suo centro (intagli) sulla linea Verticale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Segnare come indicate, un punto di riferimento a 116mm alla linea Verticale di riferimento, e 306mm sulla linea Orizzontale di riferimento.
  Ripeterequestaoperazione dallaparte opposita.
• Forare 8mm i punti segnati.
• Inserire i tasselli 11 nei fori.
• Fissare la Staffa inferiore 7.2.1 utilizes le Viti 12a (4,2 x 44,4) in dotazione.
• Fissare insieme la Staffa superiore 7.2.1 e la Staffa sostegno raccordo 7.3 utilizzando le 2 viti 12a (4,2 x 44,4) in dotazione.

• Avvitare 2 Viti 12a (4,2 x 44,4) in dotazione nei fori per il fissaggio del corpo Cappa, lasciando uno spazio di 5 - 6mm fra la parete e la testa della vite.

• Prima di agganciare il Corpo Cappa, serrare le 2 Viti Vr situate sui punti di aggancio del Corpo Cappa.

• Agganciare il Corpo Cappa alle Viti 12a.
• Serrare definitivement le Viti 12a di supporto.
• Agire sulle Viti Vr per livellare il Corpo Cappa.

Connessioni

USCITA ARIA VERSIONE ASPIRANTE

Per installatione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di 150 o 120mm , la cui scelta è lasciata all'installatore.

• Per collegamento con tubo 120mm , insere la Flangia di riduzione 9 sull'Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.

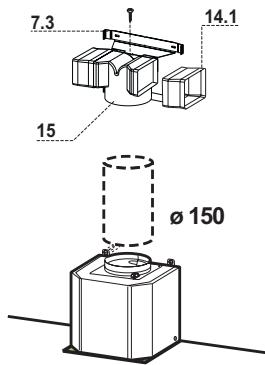

USCITA ARIA VERSIONE FILTRANTE

• Inserire lateralmente le Prolunghe Raccordo 14.1 sul Raccordo 15.
• Inserire il Raccordo 15 nella Staffa di Sostegno 7.3 fissandolo con una Vite.
• Assicurarsi che l'uscita delle Prolunghe Raccordo 14.1 risulti in corrispondenza delle bocchette del Camino sa in orizzontale che in verticale.
• Collegare il Raccardo 15 all'Uscita del Corpo Cappa per mezzo di un tubo rigido o flessibile di 150~mm , la cui scelta è lasciata all'infallatore.
• Assicurarsi della presenza del Filtro Antiodore al Carbone attivo.

CONNECTION ELETTRICA

• Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con aperture dei contatti di almeno 3mm .
• Rimuovere i Filtri antigrasso (vedi par. "Manutenzione") e assicurarsi che il connettore del Cavo di alimentazione sia correttamente inserito nella presa dell'Aspiratore

Montaggio Camino

Camino superiore

• Allargare leggermente le due falde laterali, agganciarle dietro le Staffe 7.2.1 e richiuderle fino a battuta.
• Fissare lateralmente alle Staffe con 4 Viti 12c (2,9 x 9,5) in dotazione.
• Assicurarsi che l'uscita delle Prolunghe Raccordo risulti in corrispondenza delle bocchette del Camino.

Camino inferiore

• Allargare leggermente le due falde laterali del Camino, agganciarle tra il Camino superiore e la parete e richiuderle fino a battuta.
• Fissare lateralmente la parte inferiore al Corpo Cappa, con 2 Viti 12c (2,9 x 9,5) in dotazione.

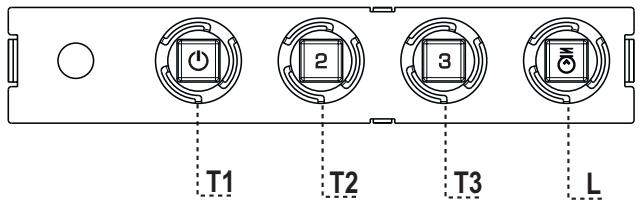

Quadro comandi

TASTO	LED	FUNZIONI
T1 Velocità	Acceso	Accende il Motore alla Prima velocità.
		Spegne il Motore.
T2 Velocità	Acceso	Accende il Motore alla Seconda velocità.
T3 Velocità	Fisso	Premuto brevamente Accende il Motore alla Terza velocità.
L Luce		Accende e spegne l'Impianto di Illuminazione.

Attenzione: Il tasto T1 spegne il motore passando sempre per la prima velocità.

Filtri antigrasso

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI

• Sono lavabilianche inlavastoviglie,eneecessitano diessere lavatiogni2mesi circa diutilizzo o più frequentlymente,per un uso particularmente intenso.
• Togliere i Filtri uno alla volta, spingendoli verso la parte poste riore del gruppo e tirando contemporaneamente verso il basso.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli.
• Rimontarli facendoattenzione a mantenere la maniglia verso la parte visibile esterna.

Filtro antidore (Versione Filtrante)

SOSTITUZIONE FILTRO ANIODORE AL CARBONE ATTIVO

• Non è lavabile e non è rigenerabile, va sostituito almeno agli 4 mesi o più frequentlymente, per un uso particularmente intenso.
• Togliere i Filtri antigrasso metallici.
• Rimuovere il Filtro antidore al Carbone attivo satura, agenda sugli appositi agganci.
• Montare il nuovo Filtro aggenciandolo nella sua sede.
  Rimontare i Filtri antigrasso metallici.

Illuminazione

SOSTITUZIONE LAMPADE

Lampade a incandescenza da 40 W

• Togliere i Filtri antigrasso metallici.
• Svitare le Lampade e sostituirle con nuove di uguali caratteristiche.
• Rimontare i Filtri antigrasso metallici.
