RAB 1450 - Lautsprecher MB QUART - Kostenlose Bedienungsanleitung

Produkttyp	Mono-Verstärker für Subwoofer
Marke	MB QUART
Modell	RAB 1450
Abmessungen (L x B x H)	Ca. 200 x 150 x 50 mm
Gewicht	Ca. 1 kg
Stromversorgung	12 V DC (Fahrzeugbatterie)
Hauptfunktionen	Bass Remote, Phasendrehung (0/180°), Tiefpassfilter (35-250 Hz), Subsonic-Filter (10-50 Hz), Bass EQ (0-9 dB bei 45 Hz), Eingangspegelregelung
Line-Eingang	Cinch-Anschlüsse, Bereich 0,2-6 V
Line-Ausgang	Cinch-Anschluss für Daisy-Chain-Verbindung
Lastimpedanz	4, 2 oder 1 Ohm (je nach Konfiguration)
Schutzfunktionen	Diagnose-LED für Kurzschluss und interne Störung; thermischer Schutz (Abschaltung bei 80°C)
Garantie	1 Jahr (auf Material- und Herstellungsfehler)
Pflege und Reinigung	Verwenden Sie ein weiches, trockenes Tuch. Keine chemischen Reinigungsmittel oder Lösungsmittel verwenden.
Sicherheit	Vor allen Arbeiten die Stromversorgung trennen. Nicht Feuchtigkeit oder Flüssigkeiten aussetzen. Für Kühlung sorgen (Kühlrippen vertikal).
Ersatzteile und Reparatur	Ersatzsicherungen (Typ und Nennstrom gemäß Handbuch). Reparatur nur durch autorisierten Händler.
Allgemeine Informationen	Monoverstärker für Kfz-Audio. Bedienungsanleitung in mehreren Sprachen verfügbar.

Häufig gestellte Fragen - RAB 1450 MB QUART

Wie ist die Inbetriebnahme des Verstärkers RAB 1450?

Stellen Sie zunächst alle Pegel auf Minimum, schließen Sie die Kabel in der richtigen Reihenfolge an (Lautsprecher, Cinch, Masse, +12V, REM), setzen Sie dann die Hauptsicherung ein. Schalten Sie die Signalquelle ein und erhöhen Sie die Lautstärke schrittweise.

Wie stelle ich den Eingangspegel (LEVEL) am RAB 1450 ein?

Stellen Sie die Lautstärke der Signalquelle auf etwa 80% des Maximums ein, drehen Sie dann langsam den LEVEL-Potentiometer des Verstärkers, bis Sie Verzerrungen hören, und drehen Sie dann leicht zurück.

Was tun, wenn die DIAGNOSTIC-LED leuchtet?

Die DIAGNOSTIC-LED zeigt einen Kurzschluss oder eine interne Störung an. Trennen Sie alle Cinch- und Lautsprecherkabel, schalten Sie den Verstärker dann wieder ein. Bleibt die LED an, ist der Verstärker defekt. Andernfalls schließen Sie die Kabel nacheinander wieder an, um die Fehlerquelle zu lokalisieren.

Welche Subwoofer-Impedanz kann ich mit dem RAB 1450 verwenden?

Der RAB 1450 kann mit einem Subwoofer von 4, 2 oder 1 Ohm betrieben werden. Bei zwei Subwoofern verwenden Sie Modelle mit 4 oder 2 Ohm pro Stück.

Wie verwende ich die Bass Remote-Fernbedienung (MBQR-1)?

Schließen Sie die Fernbedienung MBQR-1 an die REMOTE-Buchse des Verstärkers an. Sie können dann die Bassanhebung (Bass Boost) von 0 bis 9 dB vom Armaturenbrett aus einstellen.

Wie schließe ich zwei Subwoofer an den RAB 1450 an?

Wenn die Subwoofer jeweils 4 Ohm haben, schalten Sie sie parallel, um 2 Ohm zu erhalten; haben sie jeweils 2 Ohm, schalten Sie sie in Reihe für 4 Ohm oder parallel für 1 Ohm, falls der Verstärker dies unterstützt. Beachten Sie das Schaltbild in der Anleitung.

Welche Einstellungen gibt es für den Tiefpassfilter (LPF) und den Subsonic-Filter?

Der Tiefpassfilter (LPF) wird zwischen 35 und 250 Hz eingestellt; er lässt Frequenzen unterhalb des eingestellten Werts passieren. Der Subsonic-Filter wird zwischen 10 und 50 Hz eingestellt und schneidet sehr tiefe Frequenzen ab, um den Subwoofer zu schützen.

Was bedeutet der Schalter PHASE SHIFT (0/180°)?

Der Schalter PHASE SHIFT kehrt die Polarität des Ausgangssignals um 180° um. Dies ermöglicht die Anpassung der Phase des Subwoofers im Verhältnis zu den anderen Lautsprechern, um den Frequenzgang und das Klangbild zu verbessern.

Wie vermeide ich eine Überhitzung des Verstärkers RAB 1450?

Montieren Sie den Verstärker an einem gut belüfteten Ort, mit den Kühlrippen senkrecht. Stellen Sie sicher, dass die Lastimpedanz nicht unter 1 Ohm liegt, und vermeiden Sie es, die Lautstärke über längere Zeit auf Maximum zu stellen.

Welche Sicherungen werden für den RAB 1450 verwendet?

Das Handbuch gibt keine genaue Nennstromstärke an, aber es wird empfohlen, eine Hauptsicherung zu verwenden, die auf den Verbrauch des Verstärkers abgestimmt ist (typisch 30-40 A). Überprüfen Sie die internen Sicherungen und ersetzen Sie sie bei Durchbrennen durch identische Modelle.

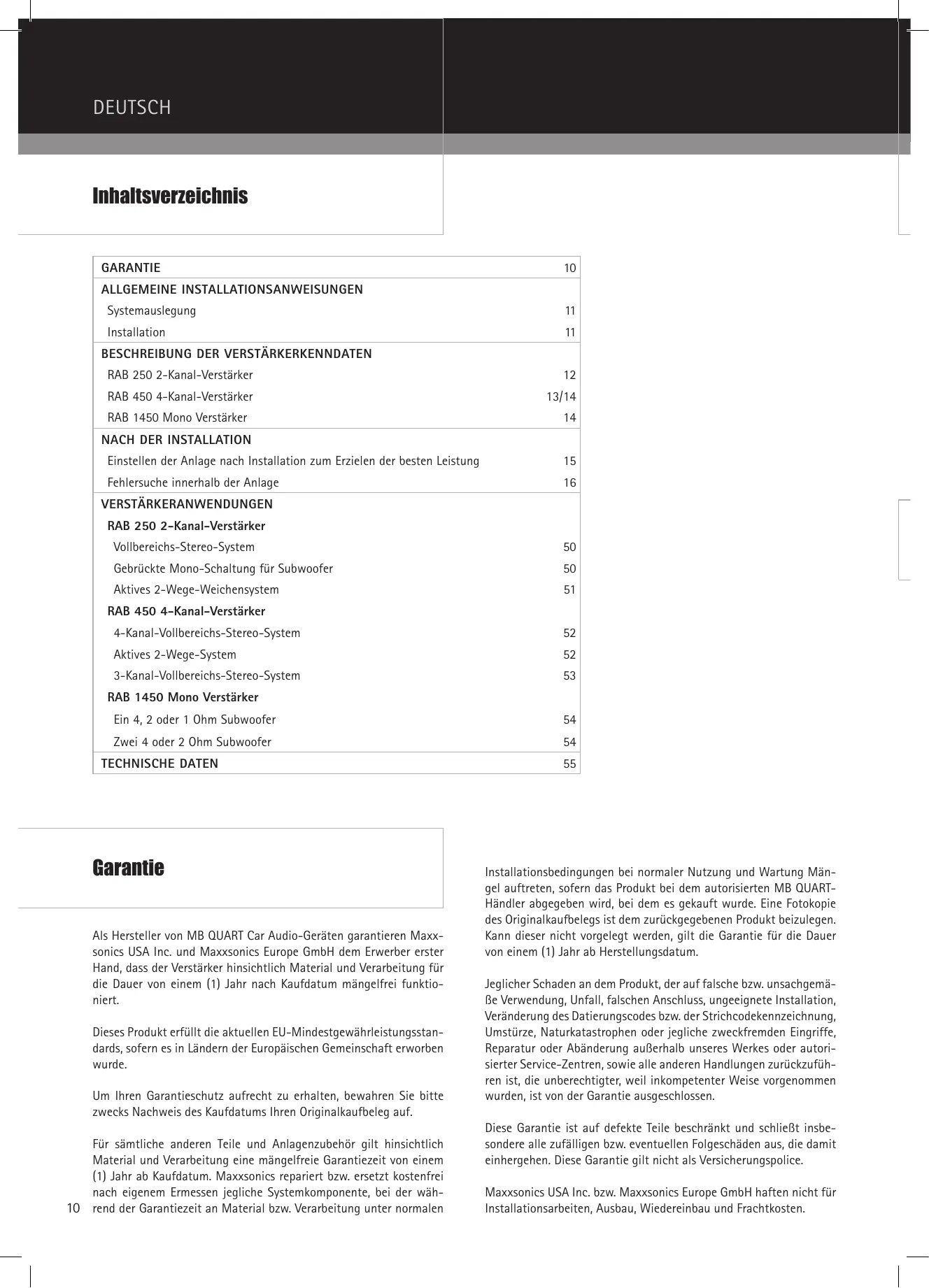

BEDIENUNGSANLEITUNG RAB 1450 MB QUART

Herzlichen Glückwunsch!

Mit dem Kauf eines Verständers aus dem Hause MB QUART haben Sie sich für ein Produkt höchster technischer Qualität entschieden. MB QUART wünscht Ohnen viel Vergnügen mit ihrem Verständer. Wenn Sie Fragen zu dieser Anlage oder anderen MB QUART-Produkten haben, freuen wir uns über ihren Anruf oder eine E-Mail an [e-mail]

Felicitations!

GARANTIE	10
ALLGEMEINE INSTALLATIONSANWEISUNGEN
Systemauslegung	11
Installation	11
BESCHREIBUNG DER VERSTÄRKERKENNDATEN
RAB 250 2-Kanal-Verträker	12
RAB 450 4-Kanal-Verträker	13/14
RAB 1450 Mono Verträker	14
NACH DER INSTALLATION
Einstellen der Anlage nach Installation zum Erzielenden der besten Leistung	15
Fehlersuche innerhalb der Anlage	16
VERSTÄRKERANWENDUNGEN
RAB 250 2-Kanal-Verträker
Vollbereichs-Stereo-System	50
Gebrachte Mono-Schaltung für Subwoofer	50
Aktives 2-Wege-Weichensystem	51
RAB 450 4-Kanal-Verträker
4-Kanal-Vollbereichs-Stereo-System	52
Aktives 2-Wege-System	52
3-Kanal-Vollbereichs-Stereo-System	53
RAB 1450 Mono Verträker
Ein 4, 2 oder 1 Ohm Subwoofer	54
Zwei 4 oder 2 Ohm Subwoofer	54
TECHNISCHE DATEN	55

Garantie

Als Hersteller von MB QUART Car Audio-Geräten garantieren Maxxsonics USA Inc. und Maxxsonics Europe GmbH dem Erwerber erster Hand, dass der Verträker hinsichtlich Material und Verarbeitung für die Dauer von einem (1) Jahr nach Kaufdatum mängelfrei Funktioniert.

Dieses Produkt erfüllt die aktuellen EU-Mindestgewährleistungsstandards, sofern es in Ländern der Europäischen Gemeinschaft erworben wurde.

Um ihren Garantieschutz aufrecht zu erhalten, bewahren Sieitte zwecks Nachweis des Kaufdatumsh ihren Originalkaufbeleg auf.

Für samtliche anderen Teile und Anlagenzubehör gilt hinsichtlich Material und Verarbeitung eine mängelfreie Garantiezeit von einem (1) Jahr ab Kaufdatum. Maxxsonics repariert bzw. ersetzt kostenfrei nach eigenen Ermessen jegliche Systemkomponente, bei der währrend der Garantiezeit an Material bzw. Verarbeitung unter normalen

Installationsbedingungen bei normaler Nutzung und Wartung Mängel auftreten, sofern das Produkt bei dem autorisierten MB QUART-Handler abgegeben wird, bei dem es gkauft wurde. Eine Fotokopie des Originalkaufbelegs ist dem zurückgegebenen Produkt bezulegen. Kann dieser nicht vorgelegt werden, gilt die Garantie für die Dauer von einem (1) Jahr ab Herstellungsdatum.

Jeglicher Schaden an dem Produkt, der auf falsche bzw. unsachgemäße Verwendung, Unfall, falschen Anschluss, ungeeignete Installation, Veränderung des Datierungscodes bzw. der Strichcodekennzeichnung, Umstürze, Naturkatastrophen oder jegliche zweckfremden Eingriffe, Reparatur oder Abänderung außerhalb unseres Werkes oder autorisierter Service-Zentren, sowie alle anderen Handlungen zurückzufahren ist, die unberechtigter, weil inkcompetenter Weise vorgenommen wurden, ist von der Garantie ausgeschlossen.

These Garantie ist auf defekte Teile beschränkt und schliebt insbesondere alle zufälligen bzw. eventuellen Folgeschäden aus, die damit einhergehen. These Garantie gilt nicht als Versicherungspolice.

Maxxsonics USA Inc. bzw. Maxxsonics Europe GmbH haften nicht für Installationsarbeiten, Ausbau, Wiedereinbau und Frachtkosten.

Systemauslegung

Die gelungene Einrichtung einer jedem Autostereoanlage hangt von mehreren Faktoren ab wie Systemauslegung, Installationsausführung und Systemeinstellung. Diese Abschnitt soll dem Monteur mit verschiedenen Tipps und Hinweisen zuuten Installationspraktiken Hilfestellung geben.itte berücksichtigten Sie, dass jeder System nur so gut sein kann wie sein schwächstes Glied.

Legen Sie das Systemformat wie z.B. Einzelversteller, Aktivweiche, Front/Heck-Anordnung etc. fest. Dann wahren Sie entsprechend Ihr rem personlichen Geschmack die Verstellerleistungsdaten.itte berücksichtigten Sie, dass Systeme mit higherer Leistung nicht unbedingt nur zur Erzeugung hoher Schaldruckpegel dienen, sondern auch, um

Installation

Allgemeines:

Den/die Veränder in der gewählten Position montieren.

Die Anschlüsse so verlegen, dass die Cinch-Kabel mindestens 50~cm von Netz- und Lautsprecherkabeln entfernt verlaufen und genügend Abstand zu elektrischen Geräten im Fahrzeug haben, die zu elektrischem Rauschen führen können, wie z.B. Benzinpumpen.

Netz- und Masseanschluss:

Verwenden Sie ausreichend dimensionierte Netzkabel, mindestens Kabelquerschnitt 10mm^2 für den Veränder. Bei einer Anlage mit Mehrfachveränder ist es ratsam, gleich an der Batterie eine ausreichend große Sicherung einzubauen und ein +12 Volt-Starkstromkabel zu einem Verteilerblock mit Sicherung in der Höhe der Veränder zu führen. Dann kann man ganz einfach die +12 V-Endklemen jeder Veränderkers an den Verteilerblock anschließen.

Jeden Verstärker direkt über das Fahrzeugchassis mit einem möglichst kurzen Masseanschluss erden, auch hier wieder mindestens Kabelgroße 10mm^2 . Wenn Sie wollen, verwenden Sie hierzu einen Masseverteilerblock, es ist jedoch äußertst wichtig, den Hauptmassenanschluss von diesen Messeilerblock zum Chassis so kurz wie möglich zu halten, auf keinen Fall länger als 30~cm . Der Masseanschluss an das Fahrzeugchassis muss vollständig gewährleistet sein und die bestmögliche Art, einen guten, soliden elektrischen und mechanischen Kontakt herzustellen, besteht in der Verwendung eines großen runden Crimp-Kabelschuhs, die an das Massekabel gecrimpt und gelötet ist. Der{nachste Schritt besteht darin, an der Anschlussstelle den Lack vom Fahrzeugchassis zu kratzen, wobei die frei Fläche etwas größer als der Massekabelschuh sein muss. Entsprechend der Großde der Kabelschuhöse ein Öffnungssloch in das Chassis bohren und mit einem Schraubenbolzen, Spannscheibe und Mutter den Massekabelschuh sicherebefestigen. Die Bolzen-Öse-Verbindung mit Vaseline abdecken, um zukünftigen Rostansatz zu verhindern.

TIPP: Gehen Sie bei der Installation der Hauptgeräte, Equalizer bzw. jeglicher anderer Audiogeräte in dieser Hinsicht gleichermaßen vor - wahlen Sie den kürzesten Weg für Einzelmasseanschlüsse, um jedem Gerät direkt mit dem Fahrgestell zu verbinden, um Brummschleifen und Systemrauschen zu minimieren.

eine größere Leistung im Freqenzspitzenbereich zu erzielen, damit musikalische Spitzen ohne Verzerrung sauber wiedergegeben werden können. Verträger mit niedrigerer Leistung erreichen her ihre Begrenzung, als ihre leistungsstärkeren Verwandten und können bei Übersteuerung aufgrund der von einem begrenzten Signal erzeugten Oberschwingungen, die zur Überhitzung der Schwingspulen führen, Laatsprecherfehlfunktionen hervorrufen.

Wahlen Sie die Montageposition für Lautsprecher und Verträker. Die Lautsprecherposition ist stets ein Kompromise zwischen Raum und Klangstufendarstellung. Verträker immer mit vertical verlaufenden Kühlrippen montieren, um die Beste Kuhlkonvektion zu erzielen und ein Überhitzen zu vermeiden.

Zwecks Zuverlösigkeit und geringer Interferenzen der Audioanlage mit dem Motorengeräusch besorgen Sieitte RCA-Kabel bestmoglicher Qualität.

Alle Netz-, Masse- und Lautsprecheranschlüsse müssen zwecks Zuverlösigkeit gecrimpt und gelöt sein. Stellen Sie safer, dass Kabelisolierungen im Fahrzeug nicht an offenem Metall durchscheuern konnen, was zu Kurzschlussbildung mit dem Chassis führen kann.

Sichere Anschlussabfolge:

Nachdem sãmtliche Kabel verlegt sind, die Laufsprecherdrechte an die Laufsprecher und Veränderungen anschließen, dann die Cinch-Kabel verlagen und diese einstecken. Anschließlich alle Starkstrommasekabel und Anschlüsse für die Fernbedienung verlagen. Nun alle +12 Volt-Kabel an den/die Veränderungen und Verteilerblöcke sowie Sicherungslassungen anschließen. Zum Schluss noch bei herausgezogener Hauptsicherung das +12 Volt-Hauptkabel an die Batterie anschließlich, und damit wir sind fast schon bereit, um die Anlage in Betrieb zunehmen.

Inbetriebnahme der Anlage:

Das nachfolgende Verfahren scheint zuviel des Guten zu sein, aber es gibt nichts Frustrierenderes, als zum ersten Mal eine Anlage einzuschalten und dann Funktioniert sie gleich nicht ordnungsgemäß.

Zuerst sicherstellen, dass das Hauptgerät ausgeschelt ist, dann alle Stufenregler auf die kleinste Einstellung dieren (gegen den Uhrzeigersinn), einschließlich des Lautstärkereglers am Hauptgerät. Alle Equalizer auf 0 dB stellen (keine Verständung), und alle Übergangsfrequencyregler entsprechend den Empfehlungen des Lautsprecherherstellers auf Naherungsfrequencyn einstellen. Alle Eingangswähl- und Frequenzweichenschalter entsprechend den Systemanforderungen einstellen. Alle Veränderksericherungen entfernen und die Hauptsicherung an der Batterie einsetzen. Wenn die Sicherung nicht durchbrennt, konnen Sie die Sicherung in einen der Veränderk erinsetzen und die Anlage ist zum Einschlten bereit. Schalten Sie das Hauptgerät ein, legen Sie eine CD ein oder wahlen Sie einen Radiosender und dieren Sie den Lautstärkeregler am Hauptgerät hoher. Wenn die Anlage gut klingt, schalten Sie das Hauptgerät aus und setzen Sie die Sicherungen eine nach der anderen in die restlichen Veränderk ein, bis die ganze Anlage in Betrieb ist und ordnungsgemäß funktioniert.

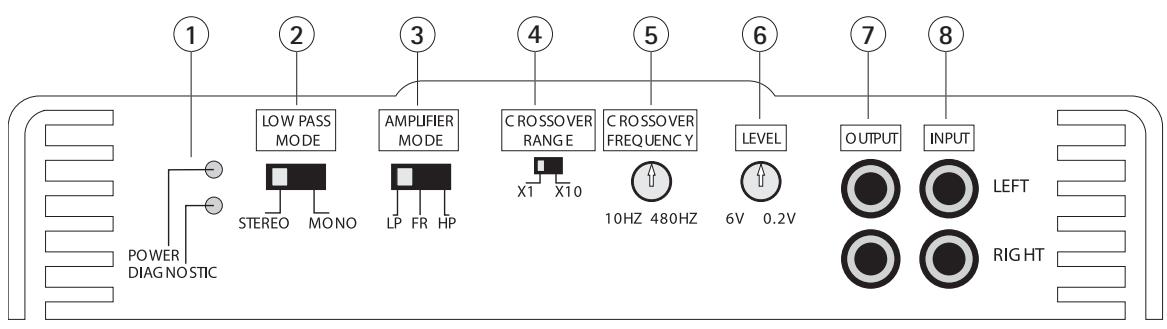

RAB 250 2-Kanal-Verträker

① LED-Anzeigen

1. POWER: Leuchtet auf, wenn Strom anliegt und das Gerät über die Einschaltsteuerung eingeschaltet wird.
2. DIAGNOSTICS: Die Diagnose-LED-Anzeige leuchtet auf, sobald ein Fehlerzustand eintritt.

② LOW PASS MODE (Tiefpass-Modus)

Wahlbar im Stereo- oder Mono-Betrieb.

③ AMPLIFIER MODE (Veränderer-Modus)

1. Wahl den Frequenzbereich, der verstärkt und zu den Lautsprechern geleitet wird.
2. Die Einstellung FR (FULL RANGE/Vollbereich) überträgt den vollen Frenzbereich vom Eingang (INPUT) zu den internen Verständern.
3. HP (HIGH PASS/Hochpass) lassst den Frequenzbereich durch, der oberhalb der Trennfrequency liegt, die mittels Übergangsfrequenzregler (CROSSOVER FREQ SELECT) festgelegt wurde.
4. LP (LOW PASS/Tiefpass) leitet den Frequenzbereich an die internen Veränderer weiter, der unterhalb der eingestellten Trennfrequency liegen.

CROSSOVER RANGE (Bereich der Frequenzweiche)

Der CROSSOVER RANGE-Schalter konfiguriert den Bereich des Frequenzweichen-Ausgangs entweder für den abgebildeten Wert (x1) oder multipliziert diesen 10-fach (x10).

⑤ CROSSOVER FREQUENCY (Übergangsfrequency)

1. Über den regelbaren Widerstand wird der Übergangsfrequencypunkt sowohl für den Tief-, als auch den Hochpass eingestellt.
2. Der Bereichswahlschalter (CROSSOVER RANGE) stellt einen Vervielfacher für den einstellbaren Regler dar, und darüber für eine Gesamtabstimmung von 10 Hz bis 480 Hz, aufgeteilt in zwei Bereiche.

LEVEL (Signalpegel)

1. Stimmt die Verstärkereingangsempfindlichkeit auf den Ausgangspegel des Radiogerätes/CD-Players ab.
2. Hinweis: Überprüfen Sie in der Bedienungsanleitung für Ihr Radiogerät/CD-Player die korrekte Pegelempfindlichkeit und stellen Sie den LEVEL-Regler am Verträker entsprechend ein.

⑦ OUTPUT (Line-Ausgang)

1. Dieser Cinchausgang kann in einer Anlage den Eingang anderer Verständiger ansteuern (Reihung nach dem Daisy-Chain-Verfahren).

⑧ INPUT (Line-Eingang)

1. LEFT (linker) und RIGHT (rechte) Eingang zum Veränder zum Anschluss der Cinchkabel von Radio-/CD-Player mit einem Bereich von 0,2 V bis 6 V.
2. Verwenden Sie einen High-/ Low Leveladapter, wenn das Radiogerät/CD-Player nur über Lautsprecher-(Hochpegel-) Ausgänge verfügbar.

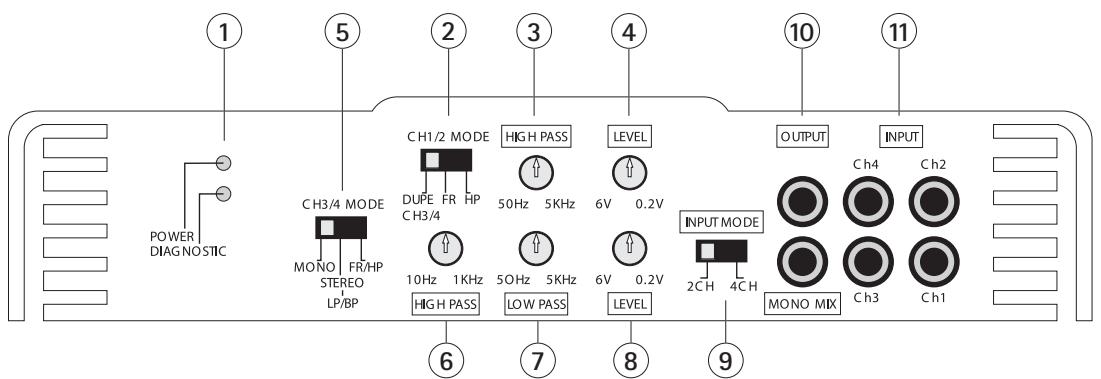

RAB 450 4-Kanal-Verträker

① LED-Anzeigen

1. POWER: Leuchtet auf, wenn Strom anliegt und das Gerät über die Einschaltsteuerung eingeschaltet wird.
2. DIAGNOSTICS: Die Diagnose-LED-Anzeige leuchtet auf, sobald ein Fehlerzustand eintritt.

CH 1/2 MODE (Kanal 1/2-Modus)

1. DUPE CH 3/4 leitet das Musiksignal, wie es in der Regler-sektion der Kanäle 3/4 eingestellt wurde, dupliziert an das Verstärkerpaar 1/2.itte beachten Sie,dass für diesen Fall der Signalpegel der Kanäle 1 & 2 nur durch den Pegelregler der Kanäle 3/4 geregelt wird, um eine exakte Duplizierung des Musiksignals der Kanäle 3 & 4 zu erzielen.
2. FR (FULL RANGE / Vollbereich) leitet den vollen Frequenzbereich vom Eingang der Kanäle 1 & 2 (CH1/2 INPUT) an die internen Veränderer.
3. HP (HIGH PASS / Hochpass) leitet den Frequenzbereich über der mittels dem Hochpass-Regler (HIGH PASS) eingestellten Frequenz an die internen Veränder.

CH 1/2 HIGH PASS (Hochpass)

1. Variableer Hochpass-Filter von 50Hz bis 5KHz.
2. These Einstellmogglichkeit wird umgangen, wenn der Schalter CH 1/2 MODE auf die Schalterposition DUPE 3/4 oder auf FR (Full Range/Vollbereich) gestellt wird.

CH 1/2 LEVEL (Signalpegel)

1. Gleicht die Eingangsempfindlichkeit der Kanäle 1 & 2 an den Signalausgangspiegel des Radios / CD-Players an.
   2.itte beachten Sie,dass,sollte der Schalter CH 1/2 MODE auf DUPE CH 3/4 gestellt sein,der Pegelschalter CH 1/2 LEVEL keine Auswirkung mehr hat.

CH 3/4 MODE (Kanal 3/4-Modus)

1. Wahlen Sie die Schalterstellung MONO, wenn Sie die Kanäle 3 &t 4 brücken wollen.
2. LP/BP (Low Pass/Bandpass, Tiefpass/Bandpass) leitet den Frequenzbereich über der mittels dem Hochpass-Regler (HIGH PASS) eingestellten Frequenz und unter der mittels dem Tiefpass-Regler (LOW PASS) eingestellen Frequenz an die internen Veränderer weiter. In this modus stellt der Hochpass einen Subsonic-Filter dar.
3. FR/HP (Full Range/High Pass, Vollbereich/Hochpass) umgeht die Einstellung des Tiefpass und es wird das Frequenzspektrum

oberhalb der über den Hochpass-Regler (HIGH PASS) eingestillten Frequenz wiedergegeben.

6 3εt4 HIGH PASS (Hochpass)

1. Dieser, von 10Hz bis 1 KHz variabel einstellbare Hochpass-Filter, ist permanent mit dem Kanaleingangspaar 3Et4 verbunden.
2. Da sich der Hochpass bis hinunter auf 10 Hz einstellen laßt, kann er auch als Vollbereichswiedergabe betrachtet werden.
3. Da permanent mit den Kanälen 3 & 4 verbunden, kann der Hochpass entweder als Subsonic-Filter verwendet werden, wenn er zwischen 20 und 40Hz eingestellt ist. Darüber hinaus im Rahmen einer Frequenzwiedergabe nur eines bestimmten Frequenzbandes (Bandpass) in Verbindung mit dem Tiefpass-Filter als tiefe oder hohe Trennfrequency, wenn der Schalter des Canal 3/4-Modus (CH 3/4 MODE) auf der mittleren LP/BP-Stellung stehen.

LOW PASS (Tiefpass)

1. Im Bereich von 50 Hz bis 5 kHz stufenlos verstellbarer Tiefpassfilter.
2. Signalleitweg und Modus werden über den Quellenwahlschalter CH3/4 MODE und die Schalter zur Wahl der Tiefpass-kconfiguration LOW PASS eingestellt.

CH 3/4 LEVEL (Signalpegel)

1. Gleicht die Eingangsempfindlichkeit der Kanäle 3 & 4 an den Signalausgangspiegel des Radios / CD-Players an.
   2.itte beachten Sie,dass,solleter Schalter CH 1/2 MODE auf DUPE CH 3/4 gestellt sein,der Pegelschalter CH 1/2 LEVEL keine Auswirkung mehr hat und der Signalpegel der Kanale 1 & 2 durch den Regler CH 3/4 LEVELeingstellt wird.

⑨ INPUT MODE (Eingangs-Modus)

1. In der Position 2CH, erhalten alle vier Verständerkanäe das Signal, das über die mit CH 1 und CH 2 markierten Cinch-Eingänge übertragen wird.
2. In der Position 4CH, erhalten die Verstärkerkanäle 1 &t 2 das Signal, das über die mit CH 1 und CH 2 markierten Cinch-Eingänge übertragen wird und die Verstärkerkanäle 3 &t 4 das Signal, das über die mit CH 3 und CH 4 markierten Cinch-Eingänge übertragen wird.

10 OUTPUT (Line-Ausgang)

1. Dieser Ausgang kann zur Signalübertragung an einen weiteren Verständiger genutzt werden (Daisy Chaining/Kaskadierung).
2. Im 4-Kanal Modus: Stellen Sie Schalter 9 auf 4CH. Alle 4 Kanäle werden zu einem Mono-Signal gemischt und stellen diese Sonat an beiden Line-Ausgängen zur Verfugung. Damit erzielt man ein Front/Heck Mono-Signal für konstanten, d.h. nicht über den Fader regelbaren Sub-Bass, um einem weiteren Subwoofer-Veränder ein Signal bereitzustellen.
3. Im 2-Kanal Modus: Stellen Sie Schalter 9 auf 2CH. Hierbei werden nur die Kanäle 182 Mono gemischt und an beiden Line-Ausgangen zur Verfugung gestellt.

11 INPUT (Line-Eingang)

1. Verstärkereingänge Kanal 1-4 vom Radio/CD-Player über Cinch mit einem Signalpegel von 0,2 bis 6 Volt.
2. Verwenden Sie einen High-/Low Leveladapter, wenn das Radiogerät/CD-Player nur über Lautsprecher-(Hochpegel-)Ausgänge verfügbar.
3. Abhängig davon, wie Sie Ihr Anlagenkonzept gestalten, folgen Sie zum korrekten Anschluss des Line-Eingangsitte den schematischen Zeichnungen, wie im Anschnitt „Amplifier applications" dieser Bedienungsanleitung beschrieben.

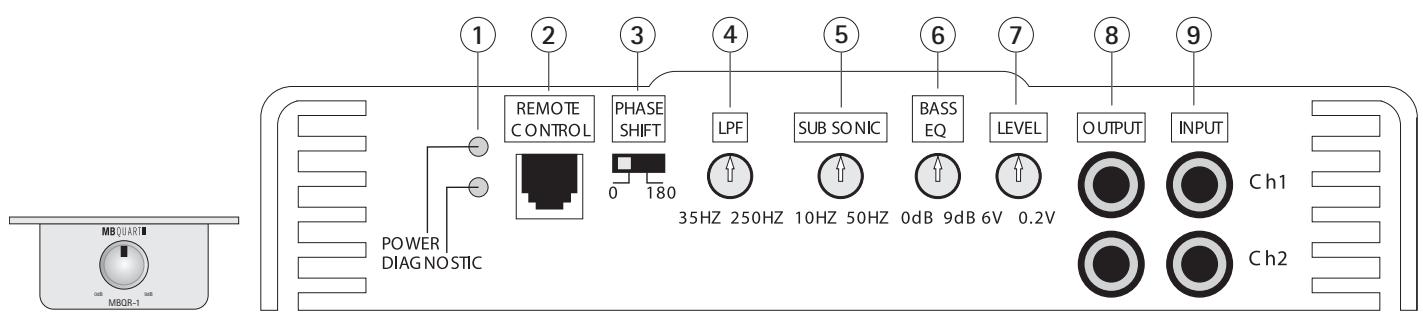

RAB 1450 Mono Veränder

① LED-Anzeigen

1. POWER: Leuchtet auf, wenn Strom anliegt und das Gerät über die Einschaltsteuerung eingeschaltet wird.

2. DIAGNOSTICS: Die Diagnose-LED-Anzeige leuchtet auf, sobald ein Fehlerzustand eintritt.

BASS REMOTE (Bass-Fernsteuerung)

Wenn der MBQR-1 Bass Remote über das enthaltene Steuer-kabel an der Buchse REMOTE angeschlossen ist, kann der BASS BOOST (Bassanhebung) von 0 db bis 9 dB über das z.B. unter dem Armaturenbrett montierte Fernsteuerungsmodul eingestellt werden.

③ PHASE SHIFT (Phasenschalter)

Phase schaltbar von 0 auf 180^

④ LOW PASS FILTER (Tiefpassfilter)

1. Der Tiefpassfilter kann mittels des Drehreglers LPF von 35 bis 250Hz stufenlos eingestellt werden.

2. Alle Frenzen unterhalb der eingestilten Trennfrequenz werden wiedergegeben.

SUBSONIC (Subsonic-Filter)

1. Der Subsonic-Filter kann mittels des Drehreglers SUBSONIC von 10 bis 50Hz stufenlos eingestellt werden.
2. Alle Frenquen oberhalb der eingestillten Trennfrequency werden wiedergegeben.

BASS EQ (Bass-Anhebung)

1. Mittels des Drehreglers BASS EQ kann der Basspegel bei 45 Hz variabel um 0 bis 9 dB angehoben werden.

LEVEL (Signalpegel)

1. Gleich die Eingangsempfindlichkeit des Verständrakers an den Signalausgangspegel des Radios/CD-Players an.
2. Hinweis: Lesen Sie in der Bedienungsanleitung Ihres Radios/CD-Players wie hoch die korrekte Signalpegelstärke ist und passen Sie den Eingangspegel davon an.

⑧ OUTPUT (Line-Ausgang)

1. Dieser Ausgang kann zur Signalübertragung an einen weiteren Veränder genutzt werden (Daisy Chaining/Kaskadierung)

⑨ INPUT (Line-Eingang)

1. LEFT (linker) und RIGHT (rechte) Eingang am Veränder zum Anschluss der (Cinch-Kabel des Radiogeräts/CD-Players mit einem Bereich von 0,2 bis 6 V.
2. Verwenden Sie einen High-/Low Leveladapter, wenn das Radiogerät/CD-Player nur über Lautsprecher-(Hochpegel-)Ausgänge verfügbar.

Einstellen der Anlage nach Installation zum Erzielenden der besten Leistung

Allgemeines:

Wie im Abschnitt „Allgemeine Installationsanleitung" aufgeführrt,.muste nun die Anlage in Betrieb genommen sein und Funktionieren. Nun musten alle Übergangsfrequenz- und Eingangswahlschalter ordnungsgemäß auf die Anwendung eingestellt sein und ähnliche Lautstärke-, Stufen-und Equalizerregler auf der kleinsten Einstellung stehen.

Einstellen der Stufenregler:

Legen Sie eine CD oder Kassette ein, die Sie gut kennen, sodass sie als Referenz dieren kann, und stellen Sie den Lautstärkeregler am Hauptgerät auf ungebahr 80% des vollen Regelvolumens ein. Der Schallpegel der Anlage wird natürlich sehr niedrig sein, aber die folgende Vorgehensweise wird Ohnen darauf helfen, die Verstärkereingangsempfindlichkeit sorgfältig auf den Ausgangssignalpegel des Hauptgerätes einzustellen.

Einfache 2-Kanal-Verstärkeranlagen (RAB 250):

Drehen Sie den Pegelregler langsam hoch, bis Sie Verzerrungen horen, dann gehen Sie mit dem Regler ein paar Grade zurück.

Einfache 4-Kanal-Verstärkeranlagen (RAB 450):

Drehen Sie den Pegelregler für Kanal 182 langsam hoch, bis Sie Verzerrungen horen, dann gehen Sie mit dem Regler ein paar Grade zurück.

Für Kanal 3Et4 wiederholen.

Aktive 2- oder 3-Wege-Anlagen (alle):

Immer mit dem Bass bzw. einem Niederfrequenzveränder als Referenz beginnen, indem Sie deren Regler bis zu dem Punkt aufdrehen, an dem Verzerrungen hörbar werden, dann mit dem Regler etwas zurückgehen.

Nun den Pegelregler für die Höhen- bzw. Hochtonkanäle in einer aktiven 2-Wege-Anlage einstellen, um die Höhen mit den Bässen auszuglei-chen.

Bei um aktiven 3-Wege-System die Mitten auf die Basse abstimmen und dann die Höhen an den mittleren und den Bassbereich. Es kann notwendig sein, die Einstellung der Mitten- und Höhenregler mehrmals zu wiederholen, um eine zufriedenstellende Klangbalance zu erzielen.

Feineinstellung der Übergangsfrequency:

Wir hatten im Abschnitt „Allgemeine Installationsanleitung" mit dem Einstellen der Übergangsfrequenzregler auf ungebährte Positionen begonnen und nun können Sie diese zum Erreichen des besten Klangergebnisses weiter abstimmen.itte achten Sie darauf, nicht zu weit von den vom Lautsprecherhersteller empfohlenen Übergangsfrequenzen abzuweichen, da ein Überschreiben den Nennbetriebsfrequenzbereiche durchaus zu Schäden an Mittel- und Hochtöner führen kann.

Einstellung des Equalizers:

Sobald alle Pegel und Übergangsfrequenzen fur eine angenehme Klangbalance eingestellt sind, konnen wir mit der Frequenzwiedergabe-Entzerrung der Anlage beginnen.itte beachten Sie unbedingt, dass eine Verstärkung, die auf eine Frequenz oder einen Frequenzbereich angewandt wird, zu einer schweren Übersteuerung des Verstärkers fuhrt. Die folgenden Anmerkungen gelten fur ALLE Equalizer und Tonregler an den Verstärkern, sowie auch fur Regler an Hauptgeräten und im Armaturenbrett eingebaute Equalizer.

Benutzen Sie den Lautstärkeregler am Hauptgerät, um die Anlage auf eine mittlere Lautstärke einzustellen und gehen Sie dann dazu über, die Equalizer und Tonregler auf ihren persönlichen Geschmack abzustimmen. Nun gehen Sie zur Einstellung der Pegelregler weiter oben zurück und korrigieren die Einstellung samentlicher Pegelregler.

Lehnen Sie sich zurück undGENieBen Sie die Musik!

Fehlersuche innerhalb der Anlage

Um eine Störung einer Soundanlage zu lokalisieren, trennt man die Teile dieser Anlage in logischer Weise voneinander, um den Grund für die Störung ausfindig zu machen.

Beschreibung des in alle MB QUART Veränder Verstärker eingebauten Diagnosesystems:

Das Diagnosesystem schaltet den Verträger ab, bis er durch Ausschalten des Hauptgerätes und anschließendes Wiedereinschalten in den Reset-Zustand versetzt wird. Dieser Funktionstatus wird an der Bedientafel durch Aufleuchten der LED-Anzeige DIAGNOSTIC angezeigt, sofern eine der folgenden Bedingungen erfüllt ist:

1 - Ein Kurzschluss an den Lautsprecheranschlusskabeln.
2 - Ein interner Verständnerfehler, der am Lautsprecherausgang eine Gleichstromunterbrechung verursacht.

Wenn der Verträger in den Diagnosemodus schaltet, einfach alle Cinch- und Lautsprecherkabel trennen, jedoch die +12 Volt-, Masse-, und Fernbedienungskabel angeschlossen halten.Jetzt den Verträger wieder einschalten. Wenn nun die Diagnose-LED-Anzeige aufleuch-tet, liegt am Verträger ein interner Fehler vor.

Wenn nicht, stecken Sie die Cinchkabel wieder ein und schalten den Verstärker wieder ein. Wenn er jetzt in den Diagnosemodus schaltet, liegt der Fehler am Eingang, entweder bei defekten Kabeln oder im Quellengerät.

Wenn der Veränder nach Einstecken der Cinchkabel in Ordnung zu sein scheint, schlieben Sie die Laufsprecher bzw. deren Frenzweichen einen nach dem anderen an. Wenn nun einer der Laufsprecher oder dessen Anschlüsse fehlerhaft sind, wird dies das Diagnosesystem aktivieren.

Überhitzung des Verstärkerkühlkörpers:

Die Veränder schalten ab, wenn die Kühlkörpertemperatur 80^ Celsius erreicht, und schalten sich wieder ein, sobald das Gerät unter diesen Grenzwert abgekühlt ist.

Grunde für ein Überhitzen:

1 - Ungeeignete Kuhlung - den Verständärer an anderer Stelle anbrin-gen bzw. neu montieren, um einen besseren natürlichen Luftstrom über die Kuhlrippen zu ermögenlichen.
2 - Hohe Leistungspegel nicht in niedrige Impedanzen zwingen - den Lautstärkeregler zurücknahmen bzw. sicherstellen, dass Sie den Verständner nicht mit einer geringeren, als der empfohlenen Lautsprecherimpedanz belegen.

Niedrige Ausgangsleistung:

1 - Prufen, ob die Pegelregler ordnungsgemäß eingestellt wurden.
2 - Sicherstellen, dass die Batteriespannung bei Messung an den +12 Volt- und Massterminals des Verständers bei mindestens 11 Volt liegt.
3 - Sämtliche +12 Volt- und Masseanschlüsse prüfen.

Sicherungen brennen durch:

1 - Die Verwendung von Lautsprecherimpedanzen unterhalb der empfohlenen Mindestwertezieht mehr Strom - prufen.
2 - Ein Kurzschluss am +12 Volt-Hauptkabel von der Batterie zum Fahrzeugchassis führt dazu, dass die Hauptsicherung durchbrennt.
3 - Wenn ständig eine Verstärkersicherung durchbrennt und nur die +12 Volt-, Masse- und Einschaltsteuerungsleitungen (REM) angeschlossen sind, können der Verstärker defekt sein.

Anlage{lssst sich nicht einschalten:

1 - Alle Sicherungen prufen.
2 - Alle Anschlüsse prüfen.
3 - An den Spannungsterminals die +12 Volt- und Fernbedienungseinchalsspannung messen. Wenn keine Spannung anliegt oder diese niedrig ist, Spannungsmessungen an den Sicherungsfassungen, Verteilerblöcken, den +12 Volt- und Fernbedienungskabeln des Hauptgeräts durchführren, um das Problem zu lokalisieren.

Gerauschprobleme: Ein Systemrauschen kann in zwei Kategorien un-terteilt werden: ein Zischen und elektrische Interferenzen.

Zischen bzw. weiβes Rauschen:

1 - Starkes weißes Rauschen tritt normalerweise auf, wenn die Verstärkerpegelregler (Level) zu hoch eingestellt sind -itte entsprechend dem Verfahren in Abschnitt „Einstellen der Anlage nach Installation zum Erzielen der besten Leistung" nochmals einstellen.
2 - Eine weitere Ursache, die zu übermöigem Zischen führen kann, besteht in einem rauschenden Quellengerät - die Verstärkerein-gangs-Cinchkabel offen. Wenn der Rauschpegel nun abnimmt, liegt am Quellengerät eine Fehlfunktion vor.

Elektrische Interferenzen:

Das Innere eines Kraftfahrzeugs stellt für Elektrogeräte prinzipiel eine ungünstige Umgebung dar. Die Vielzahl an elektrischen Anlagen wie Zündung, Lichtmaschine, Benzinpumpen, Klimaanlage, um nur ein paar zu nennen, erzeugt elektromagnetische Felder sowie auch das Rauschen im +12 Volt- und Masseanschluss. Wie immer muss auch hier das Problem eingegrenzt werden - zuerst die Verstärkereingangs-Cinchkabel losen. Wenn das Rauschen dann immer noch hörbar ist, die Lautsprecherkabel prufen. Wenn nicht, die Cinch-Verstärkerkabel wieder einstecken und das den Verstärker speisende Quellengerät untersuchen, stets eine Komponente nach der anderen.

Ein Ticken oder Jaulen, das sich abhängig von der Motorendrehzahländert:

1 - Dieses Problem konnte auf das Einstrahlen elektromagnetischer Felder in die Cinch-Veränderkabel zurückzuführen sein, die z. B. zu nahe an einer Benzinpumpe oder einem Verteiler verlegt sind. - Kabel anders verlagen.
2 - Prufen, ob der Masseanschluss des Hauptgeräts direkt mit dem Fahrzeugchassis verbunden und nicht über das Bordleitungsnetz geerdet ist.
3 - Versuchen Sie, das Hauptgerät +12 Voltkabel direkt mit dem Plusspol der Batterie zu verbinden, anstelle es über die Standardverkabelung/den Sicherungskosten im Armaturen Brettt anzuschlieben.

Ständiges Jaulen:

Die Ursache für diese Art von Störgeräusch ist eventuell schwerer zu entdecken, jedoch wird es normalerweise durch irgende Form der Instabilität verursacht, die zu Systemschwankungen führt.

1 - Alle Anschlüsse prüfen, insbesondere auf sorgfältige Erdung.
2 - Sicherstellen, dass keine Lautsprecherkabel über freiliegenden Metall einen Kurzschluss mit dem Fahrzeugchassis bilden.
2 - Cinchkabel sind für ihre problematische Natur besteht, davon prufen, ob diese in Ordnung sind, insbesondere die Abschirmverbindungen.

Sommaire

Vollbereichs-Stereo-System

Gebrachte Mono-Schaltung für Subwoofer

Aktives 2-Wege-Weichensystem

4-Kanal-Vollbereichs-Stereo-System

Aktives 2-Wege-System

3-Kanal-Vollbereichs-Stereo-System

Ein 4, 2 oder 1 Ohm Subwoofer

Zwei 4 oder 2 Ohm Subwoofer

Deux subwoofoers 4 ou 2 ohms

Dos altavoces de graves de 4 o 2 ohmios

Due subwoofer da 4 o 2 Ohm
