Produkttyp	Komponenten-Lautsprechersystem
Modell	QS165W
Marke	MB Quart
Tieftöner Durchmesser	165 mm (6,5 Zoll)
Hochtöner Typ	Kalotte (separat erhältlich für QS165, QS130, QS100)
Impedanz	4 Ohm
Belastbarkeit (RMS)	50 Watt
Belastbarkeit (Spitze)	100 Watt
Frequenzgang	60 Hz – 22 kHz
Empfindlichkeit	90 dB (1W/1m)
Einbautiefe	45 mm
Einbauöffnung	145 mm
Gewicht	0,8 kg pro Stück
Gehäusematerial	Stahlkorb, Papiermembran mit Gummisicke
Frequenzweiche	Extern (separat erhältlich)
Anschlussart	Schraubklemmen
Empfohlene Verstärkerleistung	25 – 100 Watt pro Kanal
Einbauort	Tür, Seitenverkleidung, Heckablage
Reinigung	Nur trockenes Tuch verwenden, keine Chemikalien
Sicherheitshinweis	Nicht an Masse anschließen, Polarität beachten

Häufig gestellte Fragen - QS165W MB QUART

Welche Polarität ist beim Anschließen zu beachten?

Stellen Sie sicher, dass + und - korrekt verbunden sind. Falsche Polarität führt zu Phasenauslöschung und schlechtem Klang.

Kann ich den Lautsprecher direkt an die Fahrzeugkarosserie anschließen?

Nein, schließen Sie die Lautsprecher niemals an Masse oder die Karosserie an. Verwenden Sie immer separate Kabel.

Wie vermeide ich Phasenprobleme?

Montieren Sie die Lautsprecher symmetrisch (gleiche Höhe und Abstand zueinander) und achten Sie auf gleiche Polung.

Welcher Abstand zwischen Hoch- und Mitteltöner ist optimal?

Der Abstand sollte möglichst gering sein, um eine gute Integration der Schallwellen zu erreichen.

Was ist vor dem Bohren von Montagelöchern zu prüfen?

Überprüfen Sie, ob sich hinter der Montagefläche Kabel, Fensterheber oder der Tank befinden, um Schäden zu vermeiden.

Wie befestige ich den Lautsprecher fest?

Vermeiden Sie Lücken zwischen Lautsprecherkorb und Montagefläche. Dämmen Sie eventuelle Spalte zur Abdichtung.

Welche Kabelquerschnitte werden empfohlen?

Wir empfehlen Lautsprecherkabel mit 1,5 mm² bis 2,5 mm² für eine verlustarme Übertragung.

Kann ich den Lautsprecher in einer Tür einbauen?

Ja, Türen sind ein typischer Einbauort. Achten Sie auf ausreichenden Schutz vor Feuchtigkeit und festen Sitz.

Wie reinige ich die Lautsprecher?

Verwenden Sie nur ein trockenes, fusselfreies Tuch. Keine Reinigungsmittel oder Wasser verwenden.

Welche Verstärkerleistung ist ideal?

Ein Verstärker mit 25 – 100 Watt RMS pro Kanal bei 4 Ohm ist optimal, um Übersteuerung zu vermeiden.

BEDIENUNGSANLEITUNG QS165W MB QUART

INSTALLATION GUIDE EINBAUANLEITUNG

QS100 QX100

QS130 QX130

QS165 QX165

QS165W

EINBAUHINWEISE

Der erste Schritt bei der Installation der Lautsprecher sollte die sorgfältige Planung sein. Folgen Sie einfach diesen Vorschlägen um das bestmögliche Resultat zu erreichen.

1. Wählen Sie eine Position für die einzelnen Komponenten, bei der das Signal am besten ohne Hindernisse im Fahrgastraum verteilt wird. Beachten Sie dabei auch die Position der Sitze, Nackenstützen und anderer Aufbauten im Innenraum.
2. Montieren Sie die Lautsprecher rechts und links in der selben Anordnung, d.h. sie sollten auf der gleichen Höhe und direkt gegenüber zueinander eingebaut werden. Vermeiden Sie wenn möglich, dass ein Lautsprecher höher, tiefer, weiter weg oder näher wie der gegenüberliegende Lautsprecher montiert wird.
3. Achten Sie beim Einbau darauf, dass der Abstand zwischen dem Hochtöner und dem Mitteltöner möglichst gering ist.
4. Überprüfen Sie vor dem Bohren von Montagelöchern immer, was sich hinter der gewählten Montagefläche befindet. Bitte beschädigen Sie auf keinen Fall Fensterhebevorrichtungen, Kabelbäume, den Tank oder andere Fahrzeugteile.
5. Sie erreichen das beste Klangresultat, wenn die Lautsprecher fachgerecht in einem Türpanel oder einer Heckablage fest montiert werden. Lücken oder lose Stellen zwischen Lautsprecherkorb und Montageoberfläche sollten abgedämmt bzw. geschlossen werden.
6. Bitte behandeln Sie die Komponenten mit Sorgfalt während des Einbaus, andernfalls könnten diese ernsthaft beschädigt werden.
7. Bitte achten Sie beim Anschließen der einzelnen Komponenten stets auf die korrekte Polarität (+ / −) der Anschlüsse.
8. Schließen Sie die Lautsprecher niemals an den Masseanschluss oder an die Karosserie des Fahrzeugs an.

ANSCHLUSSDIAGRAMM QS165, QS130, QS100

ANSCHLUSSDIAGRAMM QS165W, QX165, QX130, QX100

WICHTIG: Bitte achten Sie unbedingt auf die korrekte Polarität (+ oder −) aller Anschlüsse und Verbindungen.

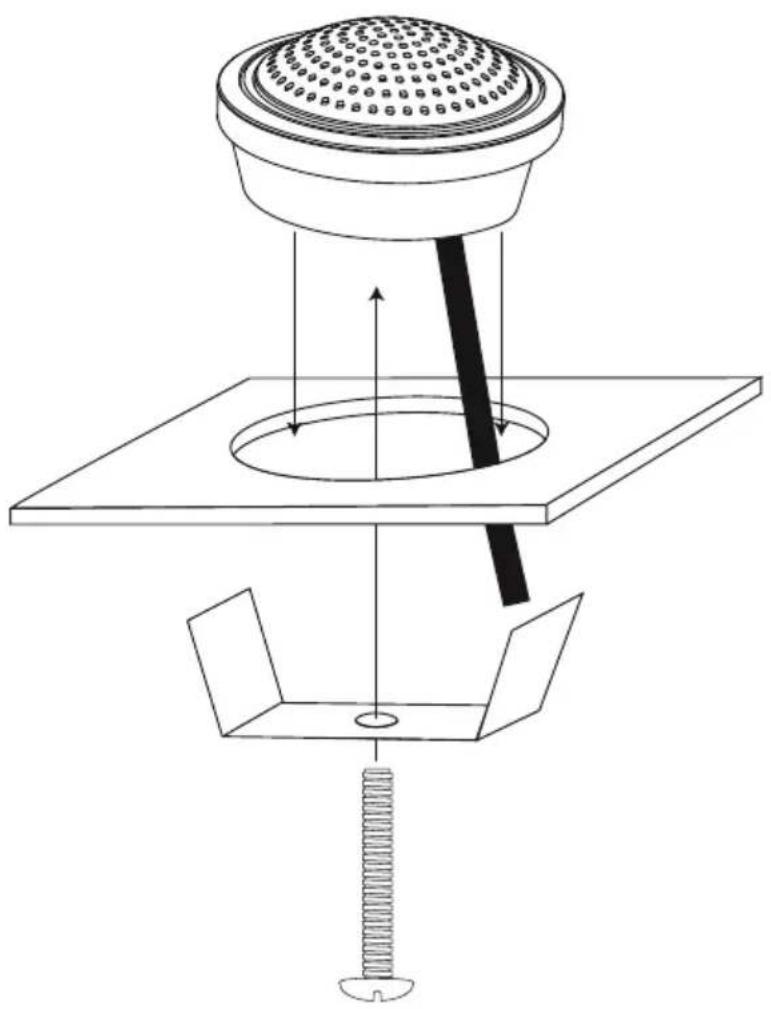

HOCHTÖNEREINBAU QS165, QS130, QS100
