BEDIENUNGSANLEITUNG ZOOM ABC

ACHTUNG: Für späteres Nachlesen unbedingt aufbewahren!

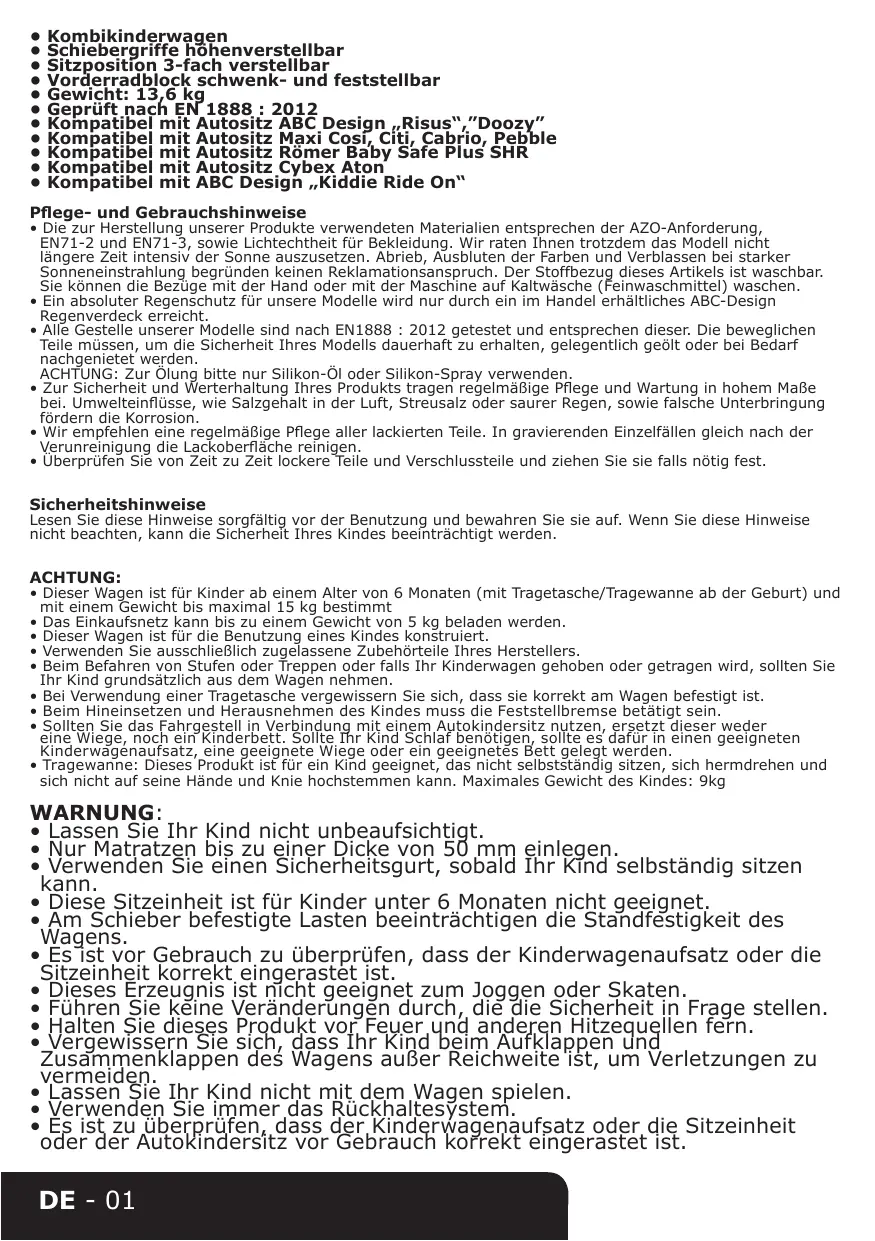

• Kombikinderwagen
• Schiebergriffe hohenverstellbar
• Sitzposition 3-fach verstellbar
  Vorderradblock schwenk- und feststellbar
  Gewicht: 13,6 kg
• Geprüft nach EN 1888 : 2012
• Kompatibel mit Autositz ABC Design „Risus“, „Doozy"
• Kompatibel mit Autositz Maxi Cosi, Citi, Cabrio, Pebble
• Kompatibel mit Autositz Römer Baby Safe Plus SHR
• Kompatibel mit Autositz Cybex Aton
• Kompatibel mit ABC Design „Kiddie Ride On"

Pflege- und Gebrauchshinweise

Die zur Herstellung unserer Produkte verwendeten Materialien entsprechen der AZO-Anforderung, EN71-2 und EN71-3, sowie Lichtechthet für Bekleidung. Wir raten Ihnen trotzdem das Modell nicht langere Zeit intensiv der Sonne auszusetzen. Abrieb, Ausbluten der Farben und Verblassen bei starker Sonneneinstrahlung begründen kein Reklamationsanspruch. Der Stoffbezug dieserse Aktiels ist waschbar. Sie konnen die Bezüge mit der Hand oder mit der Maschine auf Kaltwäsche (Feinwaschmittel) wasschen.
- Ein absoluter Regenschutz für unsere Modelle wird nur durch ein im Handel erhältliches ABC-Design Regenverdeck erreicht.
- Alle Gestelle unserer Modèle sind nach EN1888 : 2012 getestet und entsprechen dieser. Die beweglichen Teile,müssen,um die Sicherheit Ihres Modells dauerhaft zu erhalten,gelegentlich geol't oder bei Bedarf nachgenietet werden.
ACHTUNG: Zur Olungitte nur Silikon-OI oder Silikon-Spray verwenden.
- Zur Sicherheit und Welterhaltung Ihres Produktus tragen regelmäßige Pflege und Wartung in hohem Maße bei. Umwelterinflüsse, wie Salzgehalt in der Luft, Streusalz oder saurer Regen, sowie falsche Unterbringung fordern die Korrosion.
- Wir empfehlen eine gemäßige Pflege aller lackierten Teile. In gravierenden Einzifällen gleich nach der Verunreinigung die Lackoberfläche reinfigen.
- Uberprüfen Sie von Zeit zu Zeit lockere Teile und Verschlusssteile und ziehen Sie sie falls nötig fest.

Sicherheitshinweise

Lesen Sie diese Hinweise sorgfält vor der Benutzung und bewahrens Sie auf. Wenn Sie diese Hinweise nicht beachten, kann die Sicherheit Ihres Kindes beeinträchtigt werden.

ACHTUNG:

• Dieser Wagen ist für Kinder ab einem Alter von 6 Monaten (mit Tragetasche/Tragewanne ab der Geburt) und mit einem Gewicht bis maximal 15 kg bestimmt
• Das Einkaufsnetz kann bis zu einem Gewicht von 5kg beladen werden.
• Dieser Wagen ist für die Benutzung eines Kindes konstruiert
• Verwenden Sie ausschließlich zugelassene Zubehörteile Ihres Herstellers.
  Beim Befahren von Stufen oder Treppen oder falls Ihr Kinderwagen gehoben oder getragen wird, sollen den Sie Ihr Kind grundssatzlich aus dem Wagennehmen.
• Bei Verwendung einer Tragetasche vergewissern Sie sich, dass sie korrekt am Wagen befestigt ist.
• Beim Hineinsetzen und Herausnehmen des Kindes muss die Feststellbremse betätigt sein.
• Sollen Sie das Fahrgestell in Verbindung mit einem Autokindersitz nutzen, ersetzt dieser weder eine Wiege, noch ein Kinderbett. Sollete Ihr Kind Schlaf benötigten, sollte es darüber in einen geeigneten Kinderwägenaufsatz, eine geeignete Wiege oder ein geeignetes Bett gelegt werden.
• Tragewanne: Dieses Produkt ist für ein Kind geeignet, das nicht selbstständig sitzen, sich hermdrehen und sich nicht auf seine Höhe und Knie hochstemmen kann. Maximales Gewicht des Kinde: 9kg

WARNING:

• Lassen Sie Ihr Kind nicht unbeaufsichtigt.
• Nur Matratzen bis zu einer Dicke von 50 mm einlagen.
• Verwenden Sie einen Sicherheitsgurt, sobald Ihr Kind selbständig sitzen kann.
• These Sitzeinheit ist für Kinder unter 6 Monaten nicht geeignet.
• Am Schieber befestigte Lasten beeinträchtigen die Standfestigkeit des Wagens.
• Es ist vor Gebrauch zu überprüfen, dass der Kinderwagenaufsatz oder die Sitzeinheit korrekt eingerastet ist.
• Dieses Erzeugnis ist nicht geeignet zum Joggen oder Skaten.
• Führn Sie keine Veränderungen durch, die die Sicherheit in Frage stellen.
• Halten Sie diesen Produkt vor. Feuer und anderen Hitzequellen fern.
• Vergewissern Sie sich, dass Ihr Kind beim Aufklappen und Zusammenklappen des Wagens außer Reichweite ist, um Verletzungen zu vermeiden.
• Lassen Sie Ihr Kind nicht mit dem Wagen playen.
• Verwenden Sie immer das Rückhaltesystem.
• Es ist zu überprüfen, dass der Kinderwagenaufsatz oder die Sitzeinheit oder der Autokindersitz vor Gebrauch korrekt eingerastet ist.

Hinweise für den Reklamationsfall

Natuliche Abnutzungsercheinungen (Verschleib) und Schäden durch übermäßige Beanspruchung stellen keinen Reklamationsanspruch dar.
- Schäden, die durch unsachgemäß Verwendung entstehen, stellen keinen Reklamationsanspruch dar.
- Schaden, die durch fehlherchte Montage oder Inbetriebsetzung entstehen, stellen keinen Reklamationsanspruch dar.
Schaden, die durch unsachgemäß Änderungen am Produkt entstehen, stellen keinen Reklamationsanspruch dar.
Roststellen die durch fehlende Wartung oder unsachgemäß Behandlung vorkommen konnen, stellen keinen Mangel dar.
- Kratzer sind normale Verschleiberscheinungen und stellen keinen Mangel dar.
- Feucht gewordene Textilteile, die nicht getrocknet wurden konnen schimmeln und stellen keinen Produktionsbedingten Mangel dar.
Durch Sonneneinschlagung, Schweibeinfluss, Reinigungsmittel, Abrieb oder zu früfiges Waschen ist ein Ausbleichen nicht auszuschreiben und damit kein Mangel.
Abgefahrne Rader sind naturliche VerschleBerscheinungen und stellen kein den Reklamationsanspruch dar.

1. Öffnen des Wagens

Klappen Sie die Vordergabel nach vorne bis sie einrastet.

Ziehen Sie den Schiebergriff nach oben bis das Gestell einrastet.

WARNING: Vergewissern Sie sich vor Gebrauch, dass alle Verriegelungen geschlossen sind.

2. Montage der Räder

Öffnen Sie die Verriegelung indem Sie den Metallwinkel nach außenziehen. Stecken Sie das Rad in die Halterung und halten Sie den Metallwinkel wieder los.

Steen Sie den Vorderadblock auf die Radblockhalterung.

Um die Räder abzunehmen öffnen Sie die Verriegelung indem Sie die Metallwinkel nach außen ziehen. Ziehen Sie anschließen das Rad aus der Halterung.

Um den Radblock abzunehmen drehen Sie den Knopf an der Radblockhalterung nach rechts und ziehen sie den Radblock aus der Halterung.

3. Feststellen und schwenken des Vorderradblocks

Schieben Sie den Hebel zum Feststellen der Räder nach links.

Schieben Sie den Hebel für die Schwenkposition nach rechts.

4. Feststellen und Lösen der Bremse

Um die Bremse festzustellen, drücken Sie den Hebel nach unten.

Um die Bremse zu lösen, drücken Sie den Hebel nach oben.

5. Anbringen des Sitzes

Um den Sitz anzubringen, setzen Sieihn auf das Gestell bis er einrastet

Um den Sitz abzunehmen,ziehen Sie die Hebel an den beiden Adaptern der Sitzeinheit und haben Sie den Sitz an.

ACHTUNG: Der Sitz damit nur in Fahrtrichtung verwendet werden.

6. Anbringen des Verdecks

Befestigen Sie das Verdeck mit den beiden Plastikhalterungen am Sitzrahmen.

7. Befestigen und Abnehmer des Schutzbügels

Um den Schutzbügel zu befestigen, schieben Sieihn auf beiden Seiten in die Plastikfassung.

Um den Schutzbügel vom Wagien abzunehmen, müssen Sie die Knöpfe auf beiden Seiten nach innen drücken und dann den Schutzbügel nach vorne abziehen.

8. Verstellen der Beinstütze

Um die Beinstütze zu verstellen müssen Sie die Knöffe auf beiden Seiten nachinnen drücken und dann die Höhe einstellen.

Lassen Sie dann die Knöpfe wieder los damit die Beinstütze einrastet.

9. Schlieben des Gurtes

Um den Gurt zu schlieben, stecken Sie die beiden oberen Plastikteile ineinander.

Schieben Sie anschließen die verbundenen Teile in dieunte Plastikhalterung.

Stellen Sie den Gurt so ein, dass das Kind in seiner vorgesehenen Position gehalten wird.

10. Öffnen des Gurtes

Um den Gurt zu öffnen, drücken Sie den seitlichen Knopf.

WARNING: Verwenden Sie den Schrittgurt immer in Verbindung mit dem Beckengurt.

11. Verstellen der Sitzeinheit

Um die Sitzinheit zu verstellen, halten Sie die Knöpfie auf beiden Seiten der Sitzinheit gedrückt und verstellen Sie die Sitzposition in der Höhe. Wenn Sie die gewünschte Position erreicht haben让他们 sie die Knöpfie los damit der Sitz einrastet.

Tragewanne

12. Aufklappen der Tragewanne

Heben Sie die Seitenwände der Tragetasche an.

Spannen Sie die Seitenwände indem Sie die beiden Bugel nach außen in die Halterungen drucken.

Vergewissern Sie sich, dass die Bügel fest eingerastet sind.

13. Anbringen des Einhangs an der Wanne

Legen Sie den Einhang in die Wanne, wobei der obere Teil über den Wannenrand geklappt werden muss. Drucken Sie dann die 4 Druckknöffe an der Rückseite fest.

14. Anbringen des Verdecks am Einhang der Wanne

Drücken Sie nun die Klettverschluss am unteren Teil des Verdecks am Einhang fest.

15. Anbringen des Adapters an die Tragewanne

Stecken Sie den Adapter von unter auf die Tragewanne bis er in die vorgesehenen Halterungen einrastet.

Vergewissern Sie sich das der Adapter fest eingerastet ist.

16. Einlagen der Matratze

Legen Sie die Matratze in den Bezug.

Drucken Sie die Matratze auf den Wannenboden.

Wichtig: Die Matratze ist keilförmig achten Sie beim einlagen drauf, dass der erhöhte Teil auf der Kopfseite ist.

17. Verstellen des Tragegriffs

Um den Tragegriff zu verstellen, drucken Sie die Knöfte auf beiden Seiten.

Nun können Sie den Tragegriff verstellen.

18. Anbringen der Beindecke

Stulpen Sie den geschlossenen Teil der Beindecke über das Fußende der Tragewanne. Ziehen Sie die Beindecke über die Tragewanne.

Befestigen Sie die Enden der Beindecke mit dem darauf vorgesehenen Klettverschluss an der Außeneite des Verdecks.

19. Montage der Tragewanne am Kinderwagen

Auf der langen Seite der Tragewanne ist der Adapter angebracht.

Setzen Sie die Tragewanne so auf ihren Kindwagen, dass der Befestigungsmechanismus einrastet.

Um die Tragewanne wieder abzunehmen, drücken Sie an beiden Seiten der Wanne den Knopf am Adapter und haben die Wanne an, damit sie ausrastet.

WARNING: Es ist vor Gebrauch zu überprüfen, dass die Tragewanne korrekt am Kinderwagen befestigt ist.

20. Verstellen der Schiebergriffe

Halten Sie den Knopf am Schiebergriff gedrückt und stellen sie die gewünschte Höhe ein.

21. Zusammenklappen des Wagens

Drücken Sie den runden Knopf am rechten Endriegelungszug um den Klappmechanismus zu entsichern.

Ziehen Sie anschließend beiden Endriegelungszüge nach oben und klappen Sie den Schieber nach unten.

Ziehen Sie die beiden Endriegelungszüge an der Vordergabel nach hinten und klappen Sie sie nach innen ein.

Bemerkung: Zum Aufklappen gehen Sie wie in Punkt 1 "Öffnen des Wagens" vor.
