BEDIENUNGSANLEITUNG PIKE DAHON

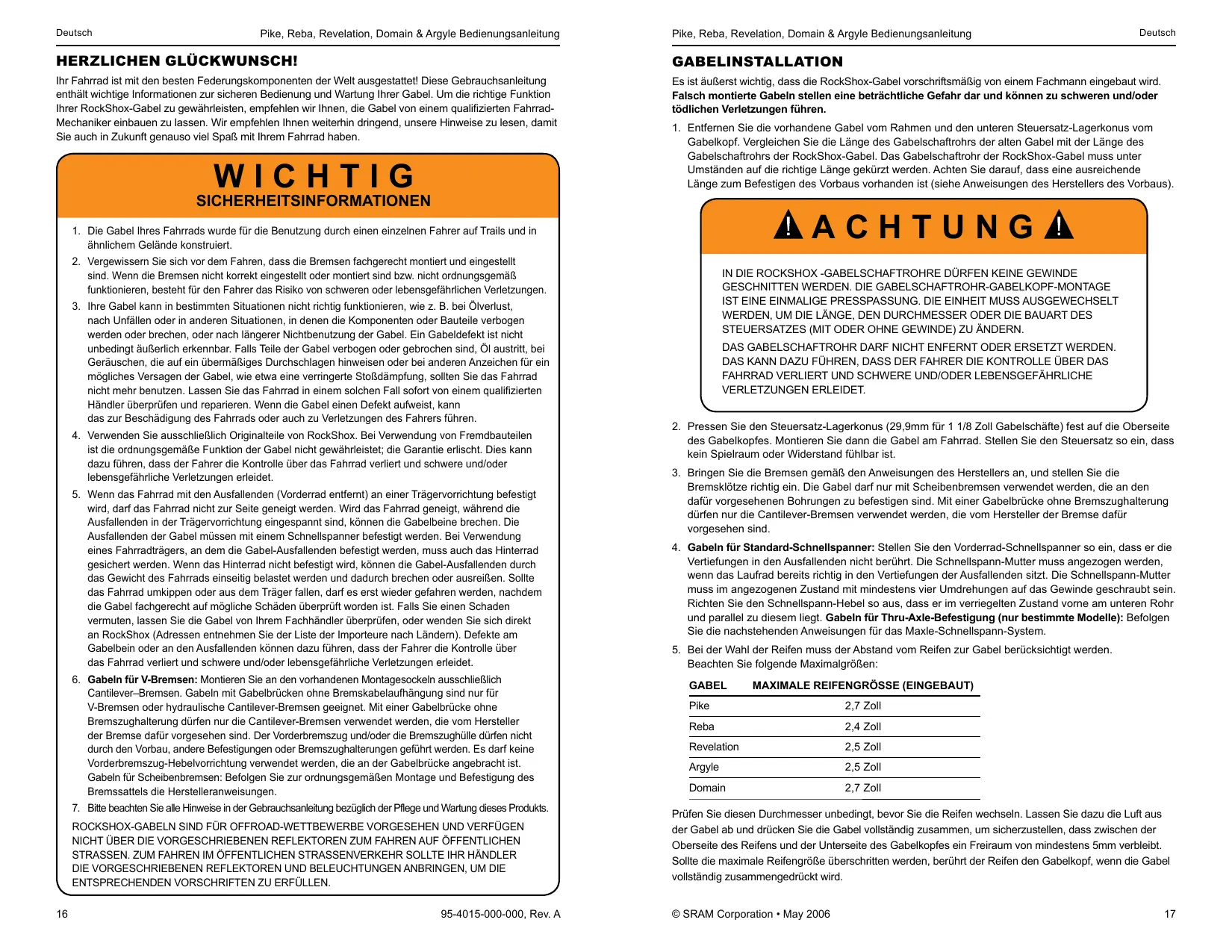

95-4015-000-000, Rev. A Deutsch Pike, Reba, Revelation, Domain & Argyle Bedienungsanleitung Pike, Reba, Revelation, Domain & Argyle Bedienungsanleitung Deutsch Herzlichen Glückwunsch! Gabelinstallation Ihr Fahrrad ist mit den besten Federungskomponenten der Welt ausgestattet! Diese Gebrauchsanleitung enthält wichtige Informationen zur sicheren Bedienung und Wartung Ihrer Gabel. Um die richtige Funktion Ihrer RockShox-Gabel zu gewährleisten, empfehlen wir Ihnen, die Gabel von einem qualifizierten FahrradMechaniker einbauen zu lassen. Wir empfehlen Ihnen weiterhin dringend, unsere Hinweise zu lesen, damit Sie auch in Zukunft genauso viel Spaß mit Ihrem Fahrrad haben. Es ist äußerst wichtig, dass die RockShox-Gabel vorschriftsmäßig von einem Fachmann eingebaut wird. Falsch montierte Gabeln stellen eine beträchtliche Gefahr dar und können zu schweren und/oder tödlichen Verletzungen führen. WICHTIG SICHERHEITSINFORMATIONEN

1. Entfernen Sie die vorhandene Gabel vom Rahmen und den unteren Steuersatz-Lagerkonus vom

Gabelkopf. Vergleichen Sie die Länge des Gabelschaftrohrs der alten Gabel mit der Länge des Gabelschaftrohrs der RockShox-Gabel. Das Gabelschaftrohr der RockShox-Gabel muss unter Umständen auf die richtige Länge gekürzt werden. Achten Sie darauf, dass eine ausreichende Länge zum Befestigen des Vorbaus vorhanden ist (siehe Anweisungen des Herstellers des Vorbaus). achtung

1. Die Gabel Ihres Fahrrads wurde für die Benutzung durch einen einzelnen Fahrer auf Trails und in

ähnlichem Gelände konstruiert.

2. Vergewissern Sie sich vor dem Fahren, dass die Bremsen fachgerecht montiert und eingestellt

sind. Wenn die Bremsen nicht korrekt eingestellt oder montiert sind bzw. nicht ordnungsgemäß funktionieren, besteht für den Fahrer das Risiko von schweren oder lebensgefährlichen Verletzungen.

3. Ihre Gabel kann in bestimmten Situationen nicht richtig funktionieren, wie z. B. bei Ölverlust,

nach Unfällen oder in anderen Situationen, in denen die Komponenten oder Bauteile verbogen werden oder brechen, oder nach längerer Nichtbenutzung der Gabel. Ein Gabeldefekt ist nicht unbedingt äußerlich erkennbar. Falls Teile der Gabel verbogen oder gebrochen sind, Öl austritt, bei Geräuschen, die auf ein übermäßiges Durchschlagen hinweisen oder bei anderen Anzeichen für ein mögliches Versagen der Gabel, wie etwa eine verringerte Stoßdämpfung, sollten Sie das Fahrrad nicht mehr benutzen. Lassen Sie das Fahrrad in einem solchen Fall sofort von einem qualifizierten Händler überprüfen und reparieren. Wenn die Gabel einen Defekt aufweist, kann das zur Beschädigung des Fahrrads oder auch zu Verletzungen des Fahrers führen.

4. Verwenden Sie ausschließlich Originalteile von RockShox. Bei Verwendung von Fremdbauteilen

ist die ordnungsgemäße Funktion der Gabel nicht gewährleistet; die Garantie erlischt. Dies kann dazu führen, dass der Fahrer die Kontrolle über das Fahrrad verliert und schwere und/oder lebensgefährliche Verletzungen erleidet.

5. Wenn das Fahrrad mit den Ausfallenden (Vorderrad entfernt) an einer Trägervorrichtung befestigt

wird, darf das Fahrrad nicht zur Seite geneigt werden. Wird das Fahrrad geneigt, während die Ausfallenden in der Trägervorrichtung eingespannt sind, können die Gabelbeine brechen. Die Ausfallenden der Gabel müssen mit einem Schnellspanner befestigt werden. Bei Verwendung eines Fahrradträgers, an dem die Gabel-Ausfallenden befestigt werden, muss auch das Hinterrad gesichert werden. Wenn das Hinterrad nicht befestigt wird, können die Gabel-Ausfallenden durch das Gewicht des Fahrrads einseitig belastet werden und dadurch brechen oder ausreißen. Sollte das Fahrrad umkippen oder aus dem Träger fallen, darf es erst wieder gefahren werden, nachdem die Gabel fachgerecht auf mögliche Schäden überprüft worden ist. Falls Sie einen Schaden vermuten, lassen Sie die Gabel von Ihrem Fachhändler überprüfen, oder wenden Sie sich direkt an RockShox (Adressen entnehmen Sie der Liste der Importeure nach Ländern). Defekte am Gabelbein oder an den Ausfallenden können dazu führen, dass der Fahrer die Kontrolle über das Fahrrad verliert und schwere und/oder lebensgefährliche Verletzungen erleidet.

6. Gabeln für V-Bremsen: Montieren Sie an den vorhandenen Montagesockeln ausschließlich

Cantilever–Bremsen. Gabeln mit Gabelbrücken ohne Bremskabelaufhängung sind nur für V-Bremsen oder hydraulische Cantilever-Bremsen geeignet. Mit einer Gabelbrücke ohne Bremszughalterung dürfen nur die Cantilever-Bremsen verwendet werden, die vom Hersteller der Bremse dafür vorgesehen sind. Der Vorderbremszug und/oder die Bremszughülle dürfen nicht durch den Vorbau, andere Befestigungen oder Bremszughalterungen geführt werden. Es darf keine Vorderbremszug-Hebelvorrichtung verwendet werden, die an der Gabelbrücke angebracht ist. Gabeln für Scheibenbremsen: Befolgen Sie zur ordnungsgemäßen Montage und Befestigung des Bremssattels die Herstelleranweisungen.

7. Bitte beachten Sie alle Hinweise in der Gebrauchsanleitung bezüglich der Pflege und Wartung dieses Produkts.

ROCKSHOX-GABELN SIND FÜR OFFROAD-WETTBEWERBE VORGESEHEN UND VERFÜGEN NICHT ÜBER DIE VORGESCHRIEBENEN REFLEKTOREN ZUM FAHREN AUF ÖFFENTLICHEN STRASSEN. ZUM FAHREN IM ÖFFENTLICHEN STRASSENVERKEHR SOLLTE IHR HÄNDLER DIE VORGESCHRIEBENEN REFLEKTOREN UND BELEUCHTUNGEN ANBRINGEN, UM DIE ENTSPRECHENDEN VORSCHRIFTEN ZU ERFÜLLEN.

95-4015-000-000, Rev. A IN DIE ROCKSHOX -GABELSCHAFTROHRE DÜRFEN KEINE GEWINDE

GESCHNITTEN WERDEN. DIE GABELSCHAFTROHR-GABELKOPF-MONTAGE

IST EINE EINMALIGE PRESSPASSUNG. DIE EINHEIT MUSS AUSGEWECHSELT WERDEN, UM DIE LÄNGE, DEN DURCHMESSER ODER DIE BAUART DES STEUERSATZES (MIT ODER OHNE GEWINDE) ZU ÄNDERN. DAS GABELSCHAFTROHR DARF NICHT ENFERNT ODER ERSETZT WERDEN. DAS KANN DAZU FÜHREN, DASS DER FAHRER DIE KONTROLLE ÜBER DAS FAHRRAD VERLIERT UND SCHWERE UND/ODER LEBENSGEFÄHRLICHE VERLETZUNGEN ERLEIDET.

2. Pressen Sie den Steuersatz-Lagerkonus (29,9mm für 1 1/8 Zoll Gabelschäfte) fest auf die Oberseite

des Gabelkopfes. Montieren Sie dann die Gabel am Fahrrad. Stellen Sie den Steuersatz so ein, dass kein Spielraum oder Widerstand fühlbar ist.

3. Bringen Sie die Bremsen gemäß den Anweisungen des Herstellers an, und stellen Sie die

Bremsklötze richtig ein. Die Gabel darf nur mit Scheibenbremsen verwendet werden, die an den dafür vorgesehenen Bohrungen zu befestigen sind. Mit einer Gabelbrücke ohne Bremszughalterung dürfen nur die Cantilever-Bremsen verwendet werden, die vom Hersteller der Bremse dafür vorgesehen sind.

4. Gabeln für Standard-Schnellspanner: Stellen Sie den Vorderrad-Schnellspanner so ein, dass er die

Vertiefungen in den Ausfallenden nicht berührt. Die Schnellspann-Mutter muss angezogen werden, wenn das Laufrad bereits richtig in den Vertiefungen der Ausfallenden sitzt. Die Schnellspann-Mutter muss im angezogenen Zustand mit mindestens vier Umdrehungen auf das Gewinde geschraubt sein. Richten Sie den Schnellspann-Hebel so aus, dass er im verriegelten Zustand vorne am unteren Rohr und parallel zu diesem liegt. Gabeln für Thru-Axle-Befestigung (nur bestimmte Modelle): Befolgen Sie die nachstehenden Anweisungen für das Maxle-Schnellspann-System.

5. Bei der Wahl der Reifen muss der Abstand vom Reifen zur Gabel berücksichtigt werden.

Beachten Sie folgende Maximalgrößen: Gabel Maximale Reifengrösse (eingebaut) Pike 2,7 Zoll Reba 2,4 Zoll Revelation 2,5 Zoll Argyle 2,5 Zoll Domain 2,7 Zoll Prüfen Sie diesen Durchmesser unbedingt, bevor Sie die Reifen wechseln. Lassen Sie dazu die Luft aus der Gabel ab und drücken Sie die Gabel vollständig zusammen, um sicherzustellen, dass zwischen der Oberseite des Reifens und der Unterseite des Gabelkopfes ein Freiraum von mindestens 5mm verbleibt. Sollte die maximale Reifengröße überschritten werden, berührt der Reifen den Gabelkopf, wenn die Gabel vollständig zusammengedrückt wird. © SRAM Corporation • May 2006

Deutsch Pike, Reba, Revelation, Domain & Argyle Bedienungsanleitung Montage von Gabelschaftrohr und Gabelkopf aus Carbon (Nur Reba World Cup) Die World Cup ist zum Cross-Country Fahren und für CC-Rennen gebaut. Die einteilige Carbon-Einheit aus Gabelkopf und Gabelschaftrohr ist speziell auf die beim Mountain Biken auftretenden Belastungen ausgelegt. Weiterhin bietet dieses Material eine Vibrationsdämpfung und ein Fahrverhalten, die mit traditionellen Materialien unerreichbar sind. Es ist äußerst wichtig, dass Ihre Gabel vorschriftsmäßig von einem Fachmann eingebaut wird. Falsch montierte Gabeln stellen eine beträchtliche Gefahr dar und können zu schweren und/oder tödlichen Verletzungen führen. Folgen Sie beim Einbau der Gabel den folgenden Angaben ebenso wie denen der Bedienungsanleitung. Pike, Reba, Revelation, Domain & Argyle Bedienungsanleitung Deutsch

8. Falls Fragen bestehen, ob eine Komponente Ihres Fahrrads aufgrund eines Sturzes oder einer

direkten Schlageinwirkung beeinträchtigt ist, bringen Sie Ihr Fahrrad zu einem Fahrrad-Fachhändler, damit es überprüft und repariert werden kann.

MONTAGE DER FERNBEDIENUNG

Mit dem PopLoc- oder PushLoc-Fernbedienungshebel können Sie während der Fahrt die Bewegung der Federgabel einstellen, ohne die Hände vom Lenker zu nehmen. Beachten Sie, dass die Hebel jeweils für die linke bzw. rechte Seite bestimmt sind. Nehmen Sie bei Bedarf den Griffgummi, den Brems- und den Schalthebel auf der linken Seite (aus Sicht des Fahrers) des Lenkers ab. Wenn Sie nicht wissen, wie Sie dabei vorgehen müssen, lesen Sie in der Anleitung des Herstellers nach.

1. Das Gabelschaftrohr muss bündig mit der Oberkante des Vorbaus abgelängt werden. Umwickeln Sie das

Oberteil des Gabelschaftrohrs mit Kreppband, um zu verhindern, dass das Carbon-Material beim Sägen ausfranst. Verwenden Sie zum Ablängen des Carbon-Gabelschaftrohrs ein Sägeblatt mit 11 Zähnen pro Zentimeter. Um sich beim Einbau nicht zu verletzen, glätten Sie die Oberfläche mit 400-er Schmirgelpapier.

1. Schieben Sie den PopLoc-Hebel auf den Lenker, bzw. montieren Sie den PushLoc-Hebel am Lenker.

2. Montieren Sie eine 2mm dicke Distanzhülse oben auf dem Vorbau, um den Steuersatz korrekt

einstellen zu können. Beim Einbau von Distanzhülsen darf die maximale Bauhöhe von 30mm nicht überschritten werden (Abb. 1).

3. Platzieren Sie die PopLoc- oder die PushLoc-Fernbedienung an der gewünschten Position auf dem

Lenker, und ziehen Sie die Klemmschraube mit 2,25 Nm an.

3. Verwenden Sie keine Stahlkrallen. Verwenden Sie nur Expande wie den mit der Gabel gelieferten.

Ziehen Sie den Expander mit einem Anzugsmoment von maximal 11,3 Nm an. Das Anzugsmoment hängt von der Ausführung und dem Zustand des Steuersatzes ab.

4. Um Schäden an der Carbon-Einheit aus Gabelkopf und Gabelschaftrohr zu vermeiden, sollte der

Gabelkonus nur von einem Fachmann mit Sorgfalt ein- oder ausgebaut werden.

5. Entfernen Sie alle Grate von den Kanten der Vorbauklemmung, bevor Sie den Vorbau auf dem

Gabelschaftrohr aus Carbon montieren. Verwenden Sie keinen Hammer, um Ihren Vorbau zu montieren.

6. Ziehen Sie den Vorbau mit einem Anzugsmoment entsprechend der Angaben des Vorbau-Herstellers

an. Ein zu hohes Anzugsmoment kann die Carbon-Baugruppe aus Gabelkopf und Gabelschaftrohr beschädigen und die Stabilität der Gabel verringern. Vorbauten mit Keilklemmungen werden nicht empfohlen, da Punktbelastungen, die durch die kleine Oberfläche verursacht werden, zu Schäden führen können. Das passiert vor allem, wenn die Klemmung zu fest angezogen wird.

2. Montieren Sie den Schalthebel, den Bremshebel und den Griffgummi wieder am Lenker. Wenn

Sie nicht wissen, wie Sie dabei vorgehen müssen, lesen Sie in der Anleitung des Herstellers nach. Beachten Sie bei der Montage dieser Bauteile stets die angegebenen Anzugsmomente.

4. Gabeln mit PopLoc-Einstellung: Drehen Sie den blauen Zugstufen-Einsteller gegen den

Uhrzeigersinn bis zum Anschlag.

5. Stellen Sie sicher, dass der PushLoc- oder PopLoc-Hebel auf die geöffnete Position (Open)

eingestellt ist. Drücken Sie dazu den Hebel der PushLoc-Fernbedienung, bis er in Ihre Richtung zurückkehrt. Drücken Sie die den Entsperrknopf auf der PopLoc-Fernbedienung.

6. Legen Sie den Zug in die PopLoc/PushLoc-Fernbedienung ein.

7. Schieben Sie den Zug durch die Zughülle.

8. Führen Sie die Zughülle mit dem Zug durch die Aufnahme am Gabelkopf.

9. Spannen Sie den Zug etwas, und richten Sie ihn auf die Führungsrille in der Kurvenscheibe des

Motion Control-Dämpfers aus.

10. Ziehen Sie die Zugbefestigungsschraube mit einem Anzugsmoment von 0,9 Nm an.

7. Achten Sie darauf, dass die Brems- und Schaltzüge nicht auf dem Gabelkopf aufliegen oder an ihm

befestigt sind. Im Lauf der Zeit kann Abrieb den Gabelkopf beschädigen. Falls sich eine Berührung nicht vermeiden läßt, verwenden Sie Klebeband oder ähnliches Material, um die Oberfläche zu schützen. Wichtig: Abrieb des Gabelkopfs wird nicht von der Garantie abgedeckt. WICHTIG SICHERHEITSINFORMATIONEN Mit dem Maxle Schnellspann-System können Sie eine 20mm x 110mm Standard-Steckachsennabe verwenden, um die Steifigkeit zu erhöhen. Die Achse wird in das linke Gabelbein geschraubt, wodurch die Nabe am linken Ausfallende befestigt wird. Die Achse wird in der unteren Baugruppe (Gussstück) mit dem Maxle Schnellspann-Hebel festgeklemmt. Wenn Sie mit einem unsachgemäß eingebauten Laufrad fahren, kann sich das Laufrad bewegen oder vom Fahrrad lösen. Dies kann zu Schäden am Fahrrad und zu schweren oder lebensgefährlichen Verletzungen des Fahrers führen. Daher ist es wichtig, dass Sie folgende Hinweise beachten:

Achten Sie darauf, dass Ihre Achse, Ausfallenden und SchnellspannMechanismen sauber und frei von Schmutz und Verunreinigungen sind.

Bitten Sie Ihren Händler, Ihnen genau zu erläutern, wie Sie Ihr Vorderrad richtig mit dem Maxle Schnellspann-System befestigen.

Befestigen Sie Ihr Vorderrad sachgerecht.

Fahren Sie nie mit dem Fahrrad, wenn Sie sich nicht sicher sind, dass das Vorderrad sachgerecht befestigt ist und sich nicht lösen kann. Abb. 1

Pike, Reba, Revelation, Domain & Argyle Bedienungsanleitung Deutsch Pike, Reba, Revelation, Domain & Argyle Bedienungsanleitung Deutsch MAXLE 360°-SCHNELLSPANNSYSTEM Abstimmung der Federung Einbau Sie können RockShox-Gabeln auf Ihr Gewicht, Ihren Fahrstil und das Gelände abstimmen.

1. Plazieren Sie Ihr Laufrad in den Ausfallenden am Gabelbein. Die Nabe muss fest in den

Ausfallenden sitzen. Achten Sie darauf, die Bremsscheibe ordnungsgemäß in den Bremssattel einzusetzen. Überprüfen Sie, dass weder Bremsscheibe noch Nabe oder Bremsscheiben-Befestigungsschrauben gegen die unteren Gabelbeine stoßen. Falls Sie nicht wissen, wie man Ihre Bremse öffnet, lesen Sie die Anleitung des Herstellers Ihrer Bremse. Einstellen der Nachgiebigkeit

1. Drehen Sie den Maxle-Hebel in die offene Position (Abb. A). Stellen Sie

sicher, dass der Hebel im entsprechenden Schlitz in der Achse fasst. RockShox Gabeln sind so konstruiert, dass sie unter Ihrem Gewicht ein wenig einfedern, wenn Sie sich auf das Fahrrad setzen. Die Nachgiebigkeit ist der Wert, um den die Gabel unter dem Gewicht des Fahrers einfedert. Bei richtig eingestellter Nachgiebigkeit kann das Vorderrad während der Fahrt den Unebenheiten des Geländes besser folgen. Um die Nachgiebigkeit zu messen, stellen Sie die Gabel auf den größten Federweg ein. Befestigen Sie einen Kabelbinder am oberen Rohr der Gabel, sodass er an der WischerDichtung anliegt. Setzen Sie sich jetzt in Ihrer normalen Fahrradkleidung auf das Fahrrad. Steigen Sie vom Fahrrad ab, und messen Sie den Abstand zwischen der Wischer-Dichtung und dem Kabelbinder. Dieses Maß ist die Nachgiebigkeit der Gabel. Die Nachgiebigkeit sollte zwischen 15 und 25 Prozent des maximalen Federwegs betragen.

2. Schieben Sie die Achse von rechts in die Nabe, bis diese im Gewinde

des linken Ausfallendes greift. Wenn Sie die optimale Nachgiebigkeit nicht mit den Einstellknöpfen für die Vorspannung erreichen können, müssen Sie unter Umständen den Luftdruck Ihrer Gabel ändern bzw. die Federn austauschen. Befestigen

3. Um die Achse im Ausfallende festzuklemmen, drehen Sie den Hebel

im Uhrzeigersinn handfest zu. Abb. A Hinweis: Verwenden Sie keine anderen Werkzeuge, um die Achse am unteren Gabelbein zu befestigen. Wenn die Achse zu fest angezogen wird, kann dies die Achse und/oder das untere Gabelbein beschädigen. warnung Abstimmung der Luftfeder Dual Air (Pike, Reba, Revelation) Mithilfe der getrennt einstellbaren positiven (oberen) und negativen (unteren) Luftkammern können Sie das Dämpfungssystem Ihrer Gabel problemlos auf Ihr Gewicht und Ihren Fahrstil abstimmen. Lesen Sie sich vor dem Einstellen die folgenden Hinweise durch. Hinweise zu weiteren Anpassungen finden Sie am Ende dieses Abschnitts. Schritt 1 - Einstellen des Positiv-Luftdrucks SCHMUTZ UND VERUNREINIGUNGEN KÖNNEN SICH ZWISCHEN DEN ÖFFNUNGEN DER AUSFALLENDEN SAMMELN. ÜBERPRÜFEN UND SÄUBER SIE DIESE STELLEN JEDES MAL, WENN SIE DAS LAUFRAD EINBAUEN. ANGESAMMELTER SCHMUTZ UND VERUNREINIGUNGEN KÖNNENDIE SICHERHEIT DER ACHSE BEEINTRÄCHTIGEN UND ZU SCHWEREN ODE LEBENSGEFÄHRLICHEN VERLETZUNGEN FÜHREN. Sichern

1. Um die Achse in den Ausfallenden zu sichern, schließen Sie den Maxle Schnellspann-Hebel.

2. Bei diesem Schnellspann-Mechanismus handelt es um eine Nocke, die über einen Totpunkt

hinaus geschlossen wird, ähnlich wie die Schnellspann-Achsen, die bei vielen Fahrrad-Laufrädern verwendet werden. Wenn Sie die Ausfallenden schließen, sollten Sie Spannung fühlen, wenn der Schnellspann-Hebel sich in der horizontalen Position (90 Grad zum unteren Gabelbein) befindet. Der Schnellspann-Hebel sollte auf Ihrer Handfläche einen Abdruck hinterlassen. Falls Sie in der 90-Grad-Position keinen Widerstand fühlen, und falls der Hebel keinen klar sichtbaren Abdruck auf Ihrer Handfläche hinterlässt, ist die Spannung nicht hoch genug. Erhöhen Sie die Spannung folgendermaßen: Öffnen Sie den Schnellspann-Hebel, und drehen Sie die SchnellspannBefestigungsschraube langsam fest, bis die richtige Spannung erreicht ist. Zwischen der inneren Achsklemme des Maxle und der äußeren Seite des Ausfallendes ist möglicherweise ein schmaler Spalt (1 bis 2mm) sichtbar. Dieser Spalt ist normal und ermöglicht, dass der Schnellspanner sich vor dem Schließen ordnungsgemäß auf das rechte Gabelbein ausrichtet. warnung Der Positiv-Luftdruck legt fest, welche Kraft benötigt wird, um die Gabel zusammenzudrücken. Wenn Sie den Positiv-Luftdruck erhöhen, gibt die Gabel weniger nach, während sie stärker ausfedert. Wenn Sie den Positiv-Luftdruck verringern, gibt die Gabel stärker nach und federt weniger aus. Passen Sie den Druck der Positiv-Luftkammer anhand der folgenden Tabelle wie gewünscht an. Hinweis: Der Air U-Turn-Druck muss auf den maximalen Federweg eingestellt werden. Fahrergewicht < 63kg (Reba/Pike/Revelation) (Reba/Pike/Revelation) Dual Air Air U-Turn 4,8 - 6,2 bars 6,2 - 7,9 bars

8,3 - 9,3 bars 10,0 - 11,0 bars 10,3 bars 12,0 bars > 99kg Schritt 2 - Einstellen des Negativ-Luftdrucks Der Negativ-Luftdruck legt fest, wie stark die Gabel zu Beginn des Federwegs einfedert. Der NegativLuftdruck arbeitet bei Stößen GEGEN die Kraft der Positiv-Luftkammer. Ein höherer Negativ-Druck führt zu einer aktiveren Federung, die auch bei leichten Unebenheiten schnell anspricht. Ein geringerer NegativLuftdruck bewirkt eine straffere Abstimmung, sodass die Federung unter dem Gewicht des Fahrers oder bei leichten Unebenheiten nicht nachgibt. Beginnen Sie mit einem Negativ-Luftdruck, der dem Positiv-Luftdruck entspricht, und erhöhen bzw. verringern Sie ihn nach Bedarf. Solo Air (ARGYLE) NACH DEM SCHLIESSEN DARF DER MAXLE-SCHNELLSPANNER NICHT VESTELLT ODER GEDREHT WERDEN. WENN DER MAXLE-SCHNELLSPANNER GEDREHT WIRD, KANN SICH DIE ACHSE LÖSEN, SODASS DIE SICHERHEIT ERHEBLICH BEEINTRÄCHTIGT WIRD.

Beachten Sie die folgenden Informationen, um Ihre Gabel ordnungsgemäß einzustellen. 95-4015-000-000, Rev. A Bei diesen Gabeln werden die Negativ- und die Positiv-Luftkammer über ein gemeinsames Ventil gefüllt. Durch die spezielle Konstruktion der Luftfeder gleicht sich der Luftdruck in den zwei getrennten Kammern beim Aufpumpen aus, sodass die Einstellung vereinfacht wird und für ein ausgewogenes Fahrverhalten gesorgt ist. © SRAM Corporation • May 2006

Deutsch Pike, Reba, Revelation, Domain & Argyle Bedienungsanleitung Hinweis: Beim Aufpumpen kann es vorkommen, dass Sie auf der Druckanzeige Ihrer Pumpe einen plötzlichen Druckabfall feststellen. Der Druckabfall wird dadurch verursacht, dass die Negativ-Luftkammer sich öffnet und sich der Druck in den beiden Kammern ausgleicht. Sie können mit dem Aufpumpen fortfahren, bis Sie den gewünschten Luftdruck erreicht haben. Solo Air-Einstellung: Drehen Sie die Ventilkappe am Luftventil auf der linken Seite des Gabelkopfes gegen den Uhrzeigersinn, und nehmen Sie sie ab. Passen Sie den Druck der Luftkammern anhand der folgenden Tabelle wie gewünscht an. FAHRERGEWICHT < 63kg 8,2 - 9,3 bars 9,3 - 10,3 bars

11,5 - 12,4 bars > 99kg Deutsch Aussenliegende Einstellung der Zugstufe Außenliegende Einstellung der Zugstufe Die Zugstufe bestimmt die Geschwindigkeit, mit der die Gabel nach dem Einfedern wieder auf die volle Länge ausfedert. Unten am rechten Gabelbein finden Sie den Einstellknopf für die Zugstufe. Drehen Sie den Einsteller in Richtung des „Hasen” auf dem Aufkleber für die Zugstufe, um die Zugstufe zu verringern, sodass die Gabel schneller ausfedert. Wenn Sie den Einsteller in Richtung der „Schildkröte” drehen, erhöht sich die Zugstufe, sodass die Gabel langsamer ausfedert. Eine zu hohe Zugstufe führt dazu, dass sich die Gabel bei schnell aufeinander folgenden Stößen versteift, was den Federweg verringert und zum Durchschlagen der Federung führen kann. Stellen Sie die Zugstufe so ein, dass die Gabel so schnell wie möglich ohne Rückschlag ausfedert, ohne am oberen Ende des Federwegs anzuschlagen. Die Gabel kann so dem Gelände folgen und bietet eine optimierte Fahrstabilität, Traktion und Kontrollierbarkeit. (Argyle) Solo Air

Pike, Reba, Revelation, Domain & Argyle Bedienungsanleitung Motion Control Damping System (Pike, Revelation, Reba, Domain 318IS, Argyle 318 & 409) Wichtig: wenn sie ihr fahrrad umdrehen oder auf die seite legen, kann sich im oberen gabelrohr oberhalb der motion control-gruppe öl ansammeln. Nachdem Sie das Fahrrad bzw. die Gabel wieder in die Normalposition gebracht haben, arbeitet das Motion Control-System möglicherweise nicht richtig. Um die Funktionsfähigkeit der Gabel rasch wiederherzustellen, drehen Sie den Einsteller auf die offene Position („Open”), und lassen Sie die Gabel 10- bis 20-mal durchfedern. Erläuterungen zur einstellung der gabel auf die offene position finden sie weiter unten.

12,4 bars Der Luftdruck darf 15,2 bars nicht übersteigen. Abstimmung der Schraubenfeder Ändern der Federhärte Die Federhärte ist die Kraft, die nötig ist, um eine Feder um eine bestimmte Länge zusammenzudrücken. Wechseln Sie die Stahlfedern in Ihrer Gabel gegen härtere oder weichere aus, um das Fahrgefühl Ihrer Federung zu ändern. Härtere Federn lassen die Gabel steifer wirken, während weichere Federn die Gabel feinfühliger ansprechen lassen. Austauschfedern erhalten Sie über Ihren RockShox-Fachhändler. Hinweis: Wenn Sie den Federweg verringern (siehe „U-Turn Einstellen des Federwegs“), erhöhen Sie gleichzeitig die Federhärte. Federwegabstimmung Mithilfe des Motion Control Damping-Systems kann der Fahrer das Ansprechverhalten und die Leistung der Federung ohne Pumpe oder Werkzeug rasch an die Streckenverhältnisse anpassen. Das System ermöglicht die umfassende Steuerung der Zug- und der Druckstufe sowie der Empfindlichkeit der Blockierung. Bei richtiger Einstellung bietet das Motion Control Damping-System verschiedene effektive und komfortable Optionen. Nachstehend finden Sie Erläuterungen zur Einstellung und Funktion von direkt einzustellenden und von fernbedienbaren Gabeln. Entsperren der Druckstufe (Abb. 1) In der offenen Position („Open”) bietet das Motion Control Damping-System maximales Ansprechverhalten und den vollen Federweg. Die offene Position sorgt auch im anspruchsvollsten Terrain für ein kontrolliertes und komfortables Fahrverhalten. Wichtig: Drehen Sie den U-Turn-Einstellknopf nicht weiter, wenn Sie den maximalen Federweg erreicht haben. Wenn Sie den Knopf weiter drehen, kann die U-Turn-Funktion beschädigt werden. Hinweis: Nach Nichtbenutzung über mehr als 24 h muss die Gabel vor der Anpassung des Federwegs in der offenen Position einmal zum Einfedern gebracht werden. Coil U-Turn-Einsteller für Federweg (Domain, Pike, Revelation) Der Federweg kann bei U-Turn-Gabeln um bis zu 45mm variiert werden. Verwenden Sie die FederwegSkala auf dem oberen Rohr, um den Federweg Ihrer Gabel zu bestimmen (außer Domain). Drehen Sie den U-Turn-Einstellknopf gegen den Uhrzeigersinn, um den Federweg zu erhöhen. Jede Umdrehung erhöht oder verringert den Federweg um 7,5mm. Air U-Turn-Einsteller für Federweg (Pike, Revelation, Reba) Um den Federweg der Gabel einzustellen, drehen Sie den Air U-Turn-Einstellknopf (der obere linke Knopf auf der Gabel). Wenn Sie den Knopf im Uhrzeigersinn drehen, verkürzt sich der Federweg der Gabel. Durch Drehung gegen den Uhrzeigersinn verlängert sich der Federweg der Gabel. Die Einstellung des Federwegs kann an der Markierung auf dem linken oberen Gabelrohr abgelesen werden, die sichtbar ist, wenn Sie nicht auf dem Fahrrad sitzen. Durch Verkürzung des Federweges verringert sich die Ausfederungskraft ebenfalls leicht. Um diesen Effekt auszugleichen, können Sie die Druckstufe erhöhen. Ändern des Federwegs (Argyle, Reba) Um den Federweg Ihrer Gabel anzupassen, müssen Sie Ihre Gabel komplett überholen. Informationen und Hinweise zur Wartung erhalten Sie auf unserer Website unter www.rockshox.com bzw. über Ihren örtlichen RockShox-Händler oder Importeur. Abb. 1

Deutsch Pike, Reba, Revelation, Domain & Argyle Bedienungsanleitung Pike, Reba, Revelation, Domain & Argyle Bedienungsanleitung Abb. 2 Deutsch Abb.3 So stellen Sie die Gabel auf die offene Position ein:

Bei Gabeln mit blauem Druckstufen-Einsteller am Kopf: Drehen Sie den Einsteller gegen den Uhrzeigersinn.

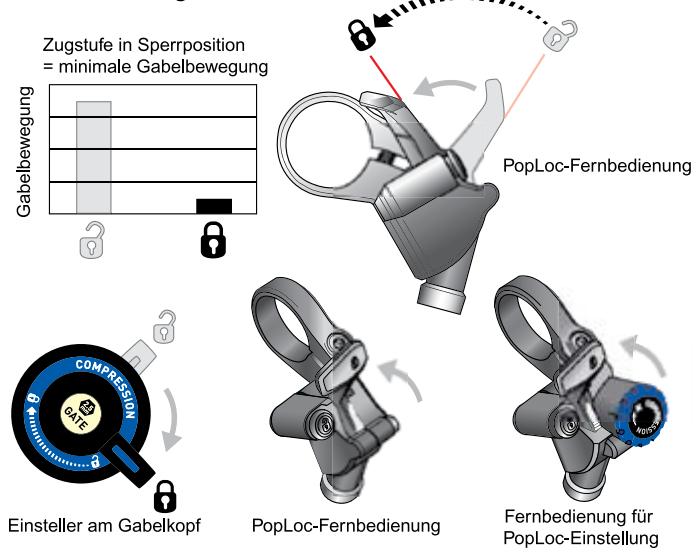

Bei Gabeln mit PopLoc: Betätigen Sie den Entsperrknopf („Unlock”) auf der Fernbedienung (mit einem offenen Vorhängeschloss gekennzeichnet). Im Sperrmodus eignen sich für schwere Fahrer in der Regel hohe Floodgate-Einstellungen; für leichtere Fahrer werden geringere Einstellungen empfohlen. Probieren Sie im Gelände verschiedene FloodgateEinstellungen aus, um die Gabel optimal auf Ihren Fahrstil und Ihre Vorlieben abzustimmen. Nehmen Sie die Floodgate-Ersteinstellung anhand der nachstehenden Tabelle vor. Sperren der Druckstufe (Abb. 2) In der Sperrposition („Lock”) lässt das Motion Control-System nur eine geringe Gabelbewegung zu. Dadurch behält der Vorderreifen den Kontakt mit dem Gelände, ohne bei Hindernissen abzuheben. Im Vergleich zu Systemen mit vollständiger Entsperrung bietet die Lösung mehr Traktion und ein besseres Lenkverhalten. Um die Sperre zu aktivieren, drehen Sie den blauen Druckstufen-Einsteller am Gabelkopf im Uhrzeigersinn bis zum Anschlag, oder drücken Sie den PopLoc-Fernbedienungshebel am Lenker nach vorne. Einstellen des Floodgates (Abb. 3) (NUR Argyle 409, Pike, Revelation and Reba) Bei allen Gabeln mit dem Motion Control Damping-System kann die Sperrposition feineingestellt werden. Sie können wählen, an welchem Punkt die Sperre deaktiviert wird, sodass die Gabel auf Krafteinwirkungen durch Unebenheiten oder Hindernisse reagiert. Die Einstellung dieses Punktes erfolgt mit dem Floodgate. Je nach Gabel kann das Floodgate entweder intern (2,5-mm-Inbusschlüssel erforderlich) oder extern (mit dem goldfarbenen „Gate”-Einsteller) eingestellt werden. Wenn die Einstellung am Gabelkopf erfolgt, halten Sie den Einsteller in der Sperrposition („Lock”), während Sie das interne Floodgate einstellen. Hinweis: Die Schwelle für die Entsperrung darf mit dem Floodgate nur im Sperrmodus („Lock”) eingestellt werden. Achten Sie beim Einstellen des Floodgates darauf, dass das Motion Control-System blockiert ist (POSITION „Lock”). FAHRERGEWICHT (kg) < 63kg Externes Floodgate Internes Floodgate VOLLE UMDREHUNGEN VOLLE UMDREHUNGEN im Uhrzeigersinn 4-5 gegen den Uhrzeigersinn

1-2 0,5 - 1,0 > 99kg 0-1 0,0 - 0,5 Alle Werte von der maximalen Floodgate-Einstellung ausgehend (bzw. Drehung bis zum Anschlag im Uhrzeigersinn) Tipp: Ausführungen mit internem Floodgate können mit dem Einsteller für die Zugstufe am unteren rechten Gabelbein angepasst werden. Ziehen Sie den Zugstufen-Einsteller zum Ausbau vorsichtig nach unten. Nehmen Sie die goldfarbene „Gate”-Staubkappe ab, und stecken Sie den 2,5-mm-Inbusschlüssel des Zugstufen-Einstellers in das Floodgate. Denken Sie daran, den Einsteller anschließend wieder einzusetzen. In der Sperrposition ergibt sich bei der maximalen Floodgate-Einstellung eine minimale Gabelbewegung. Je geringer die Floodgate-Einstellung, desto mehr bewegt sich die Gabel. Hinweis: Um ein optimales Ansprechverhalten zu erzielen und den vollen Federweg zu nutzen, stellen Sie die Gabel auf die offene Position („Open”) ein. Die Floodgate-Einstellungen dienen der Anpassung des Federungsverhaltens bei mittleren Stößen und des Widerstands gegen vom Fahrer verursachte Gabelbewegungen (sogenanntes „Wippen”) im Sperrmodus. Bei korrekter Einstellung verhindert das Motion Control-System derartiges „Wippen”, ohne die Federwirkung in anspruchsvollem Terrain zu beeinträchtigen.

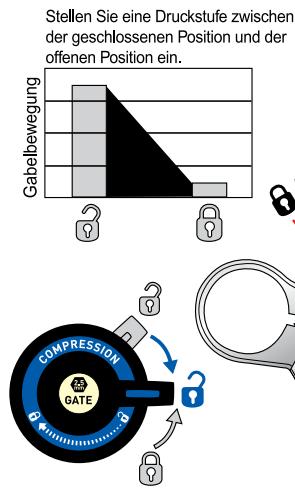

Deutsch Pike, Reba, Revelation, Domain & Argyle Bedienungsanleitung Einstellen der Druckstufe (Abb. 4) Bei einigen Gabeln kann auch die Druckstufe eingestellt werden. Je höher die Druckstufe, desto geringer die Gabelbewegung in der offenen Position. Die Zugstufeneinstellung kann auch verwendet werden, um bei harten Belastungen Eintauchen und Bremsnicken zu vermeiden. Bei Modellen mit Einstellung an der Gabelkrone können Sie die Druckstufe erhöhen, indem Sie den Einsteller im Uhrzeigersinn drehen. Durch Drehung um 90 Grad wird der Sperrmodus aktiviert. Setzen Sie den Einsteller auf eine beliebige Position zwischen „Open” und „Lock”, um die gewünschte Druckstufe einzustellen. Bei Gabeln mit PopLoc-Einstellung kann die Druckstufe auch für die offene Position angepasst werden. Durch Drehen des blauen Einstellers am PopLoc-System im Uhrzeigersinn können Sie die Druckstufe für die offene Position erhöhen. Der PopLoc-Hebel ist mit einer Skalierung versehen, die das Ablesen der eingestellten Druckstufe erleichtert. Zur Einstellung sind maximal 8 volle Umdrehungen möglich. Tipp: Es wird empfohlen, die Einstellung der Druckstufe bei Gabeln mit PopLoc-Anpassung in der Sperrposition vorzunehmen. Hinweis: Die Druckstufeneinstellung wirkt sich nicht auf die Leistung der Gabel bei starken Stößen aus. Pike, Reba, Revelation, Domain & Argyle Bedienungsanleitung Deutsch Wartung Um eine hohe Leistung, Sicherheit und lange Haltbarkeit zu gewährleisten, ist eine regelmäßige Wartung erforderlich. Wenn Sie das Fahrrad extrem belasten, müssen Sie das Produkt häufiger warten. Hinweis: Es wird empfohlen, die Wartung von einem qualifizierten Fahrradmechaniker durchführen zu lassen. Service-Informationen und -Hinweise erhalten Sie auf unserer website unter www.rockshox.com oder über Ihren örtlichen RockShox-Händler bzw. Importeur. Anzugsmomente Obere Abdeckkappen 7,3 Nm Montagesockel für Bremsen 9,0 Nm Führungsschrauben 6,8 Nm Lenkerklemmschraube der PopLoc/PushLoc-Fernbedienung 2,3 Nm Zugklemmschraube des Fernbedienungsrings 0,9 Nm U-Turn-Einsteller und -Schraube 1,4 Nm Gewährleistung der SRAM Corporation Garantieumfang SRAM garantiert vom Erstkaufdatum an für zwei Jahre, dass das Produkt frei von Mängeln in Material oder Verarbeitung ist. Diese Gewährleistung kann nur vom Erstkäufer in Anspruch genommen werden und ist nicht übertragbar. Ansprüche aus dieser Gewährleistung sind über den Händler, bei dem das Fahrrad oder die SRAM-Komponente erworben wurde, geltend zu machen. Der Kaufbeleg muss im Original vorgelegt werden. Lokale Gesetzgebung Diese Gewährleistung räumt Ihnen spezifische Rechte ein. Je nach Bundesland (USA), Provinz (Kanada) oder Ihrem Wohnland verfügen Sie möglicherweise über weitere Rechte. Die Gewährleistung ist in dem Maße, in dem sie von der lokalen Gesetzgebung abweicht, in Übereinstimmung mit der geltenden Gesetzgebung zu bringen. Der jeweiligen lokalen Gesetzgebung unterliegen möglicherweise Ausschlüsse und Einschränkungen aus dieser Gewährleistung. Für bestimmte Bundesstaaten der USA sowie einige Länder außerhalb der USA (einschließlich von Kanadischen Provinzen) gilt beispielsweise Folgendes: a. Die Ausschlüsse und Einschränkungen in dieser Gewährleistung dürfen die gesetzlich festgelegten Rechte des Verbrauchers nicht beeinträchtigen (z.B. Großbritannien). b. Andernfalls sind derartige Ausschlüsse und Einschränkungen unwirksam. Haftungsbeschränkung Im nach der örtlichen Gesetzgebung zulässigen Maße und mit Ausnahme der in der vorliegenden Gewährleistung ausdrücklich dargelegten Verpflichtungen schließen SRAM bzw. seine Lieferanten jegliche Haftung für direkte, indirekte, spezielle, zufällige oder Folgeschäden aus. Abb. 4

Gewährleistungsausschluss 95-4015-000-000, Rev. A

Die Garantie gilt nicht für Produkte, die nicht fachgerecht bzw. nicht gemäß den Montageanleitungen von SRAM montiert und eingestellt wurden. Die SRAM-Montageanleitungen finden Sie im Internet unter www.sram.com oder www.rockshox.com.

Diese Garantie gilt nicht bei Schäden am Produkt infolge von Unfällen, Stürzen oder missbräuchlicher Nutzung, Nichtbeachtung der Herstellerangaben oder sonstiger Umstände, unter denen das Produkt nicht bestimmungsgemäßen Belastungen oder Kräften ausgesetzt wurde.

Bei Veränderungen am Produkt erlischt der Gewährleistungsanspruch.

Der Gewährleistungsanspruch erlischt ebenfalls, wenn die Seriennummer bzw. der Herstellungscode verändert, unkenntlich gemacht oder entfernt wurde.

Normaler Verschleiß und Abnutzung sind von der Gewährleistung ausgeschlossen. Rennen und Wettkämpfe werden von SRAM nicht als normaler Verschleiß und Abnutzung betrachtet. Zum normalen Verschleiß von Komponenten kann es infolge des sachgemäßen Gebrauchs, der Nichteinhaltung von Wartungsempfehlungen von SRAM und/oder von Fahren unter anderen als den empfohlenen Bedingungen kommen. © SRAM Corporation • May 2006

Pike, Reba, Revelation, Domain & Argyle Bedienungsanleitung Deutsch WARTUNGSINTERVALLE Carbon-Gabelschaft prüfen

Obere Rohre auf Kratzer überprüfen

Staubdichtungen/ Rohre schmieren

Luftschließende O-Ringe

Bewegliche Teile aus Gummi

Federelemente und -Hauptlager am Hinterbau

Untere Baugruppe ausbauen, Lagerhülsen säubern und Ölbad wechseln

Öl im Federungssystem wechseln

Dual- oder Solo AirBaugruppe säubern und schmieren

SchraubenfederBaugruppe säubern und schmieren

Luftdruck prüfen Deutsch Folgende Komponenten unterliegen dem „normalen Verschleiß”: Domain Untere Rohre von Schmutz und Verunreinigungen reinigen Anzugsmomente der oberen Abdeckkappen, der Bremssockel und der Führungsschrauben überprüfen Pike, Reba, Revelation, Domain & Argyle Bedienungsanleitung

Überdrehte Gewinde/Schrauben (Aluminium, Titan, Magnesium oder Stahl) Bremsbeläge Kettenräder Schalt- und Bremszüge (Innen- und Außenzüge)

Bremsscheiben Ketten Kassetten Lenkergriffe Spannrollen Werkzeug

Schäden, die von Fremdbauteilen verursacht werden, sind von der Gewährleistung ausgeschlossen.

Schäden infolge der Verwendung von Teilen, die nicht kompatibel oder geeignet sind bzw. nicht von SRAM für die Verwendung mit SRAM-Komponenten autorisiert wurden, sind von der Gewährleistung ausgeschlossen. Hinweise: E = Nach jeder Fahrt Die Zahlen geben die Fahrzeit in Stunden an. Die Wartungsvorgänge sind je nach dem Fahrergewicht, dem Fahrstil und den Fahrbedingungen, Wettereinflüssen und bei Renneinsätzen häufiger vorzunehmen.
