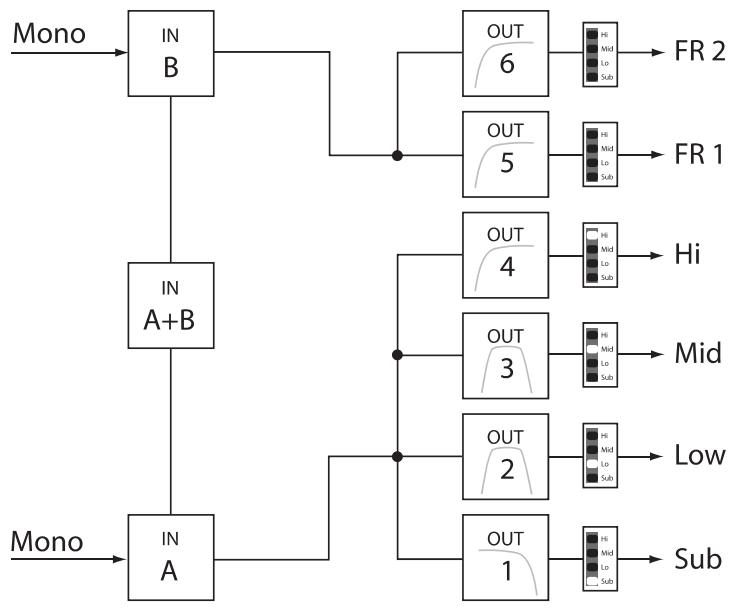

4-Way + FR 92

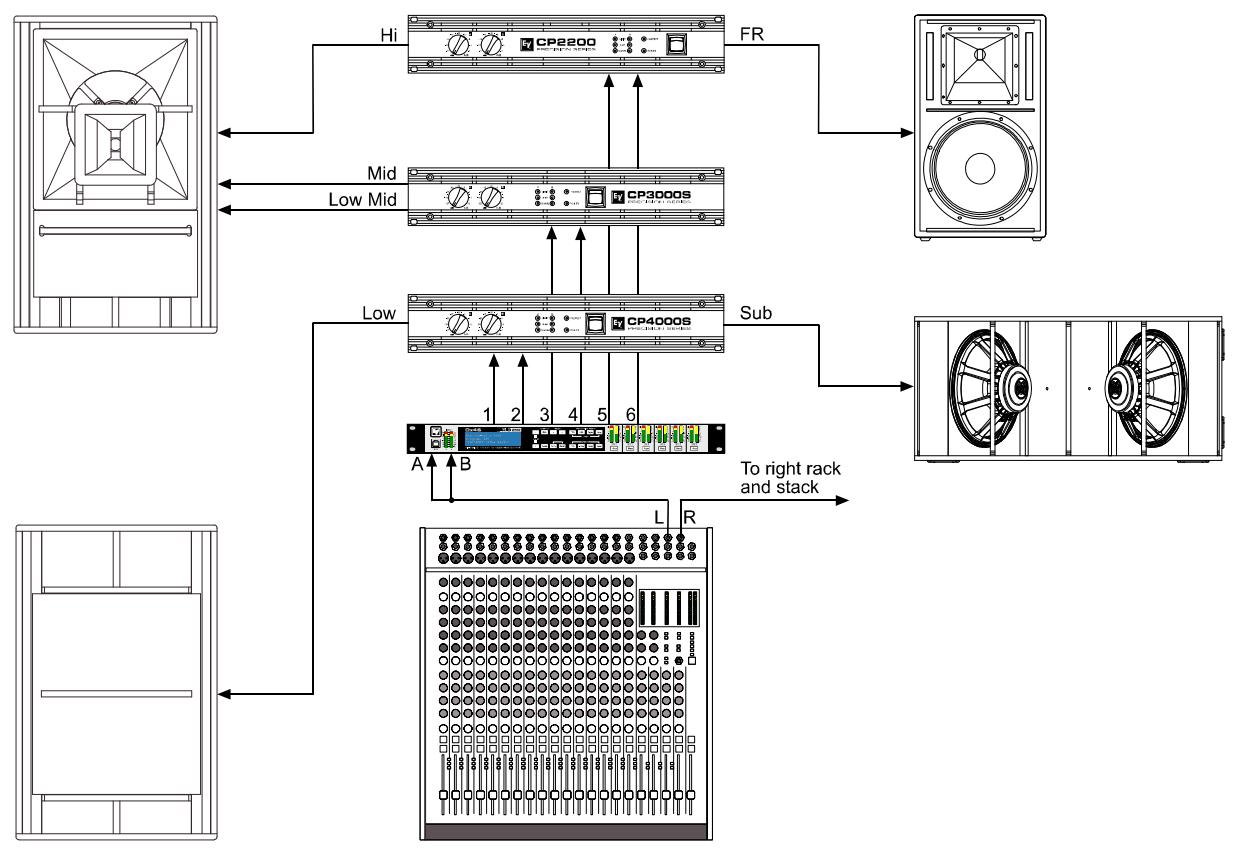

5-Way + FR 93

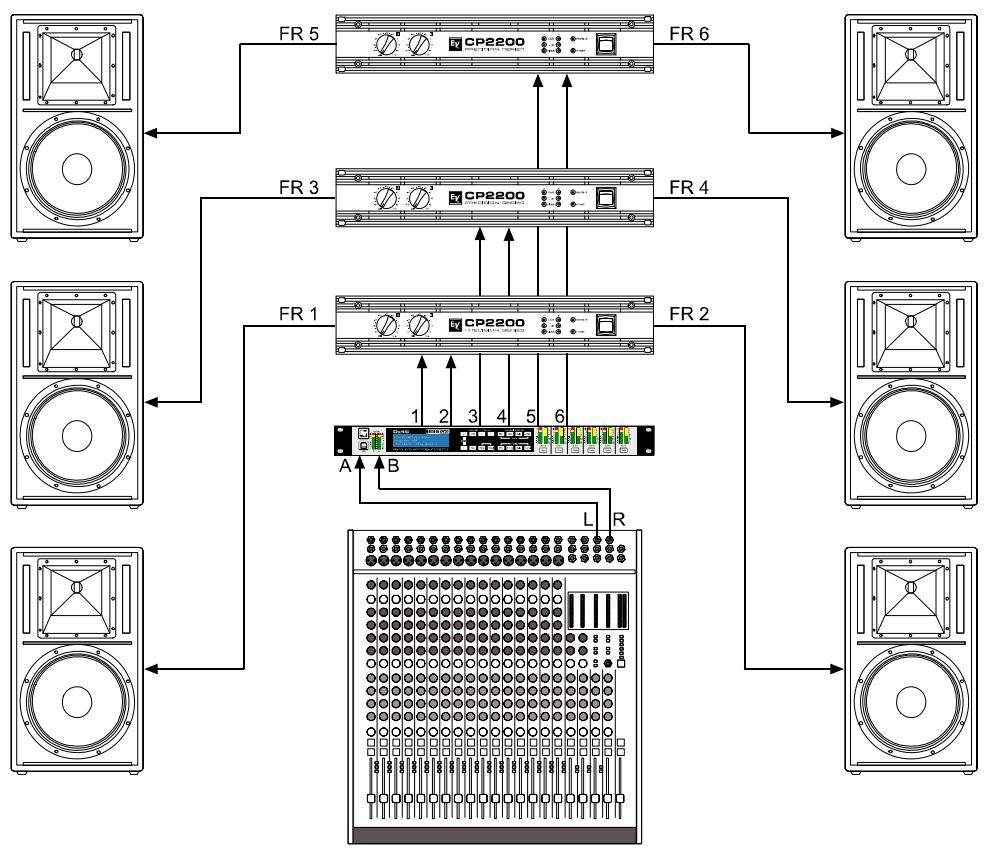

Freie Konfiguration - Full Edit 2 In 6 Out 94
3-Wege Stereo-MonoSub+FR 95

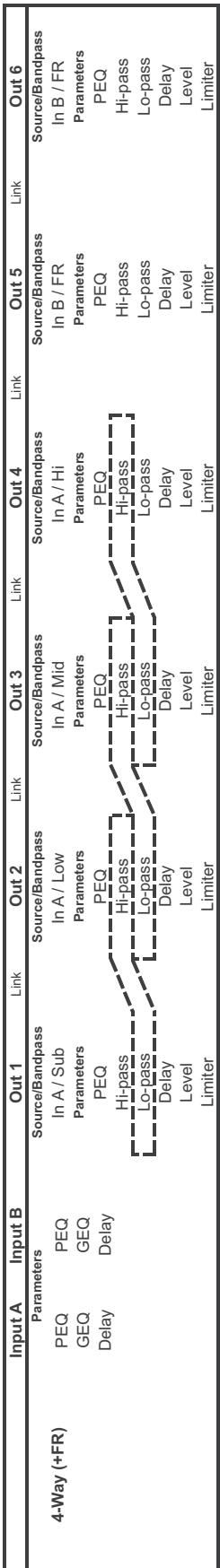

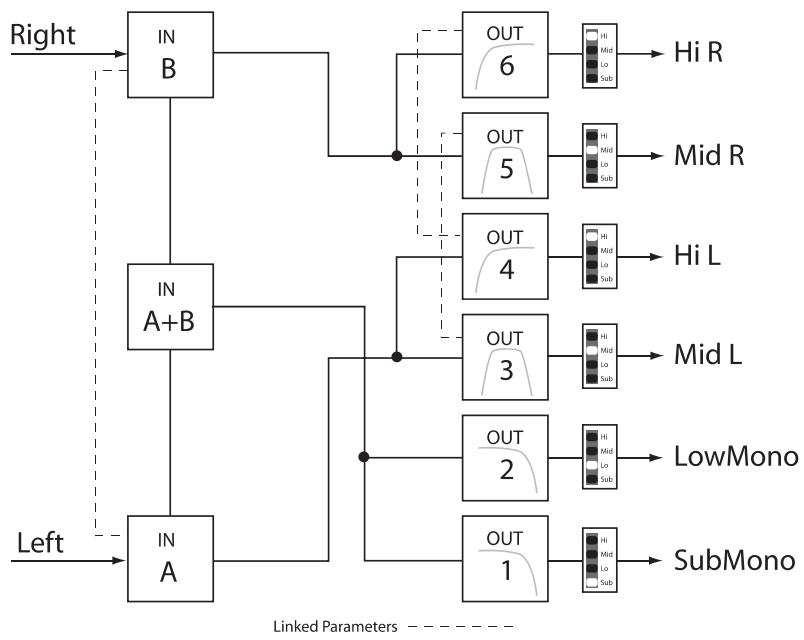

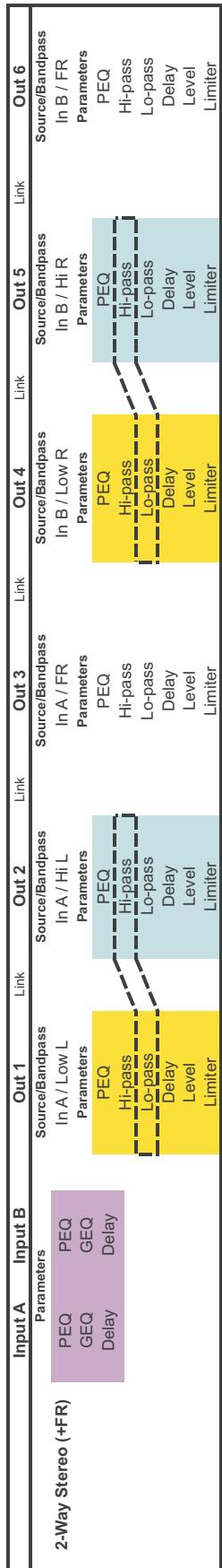

4-Wege Stereo-MonoSub/LF 96

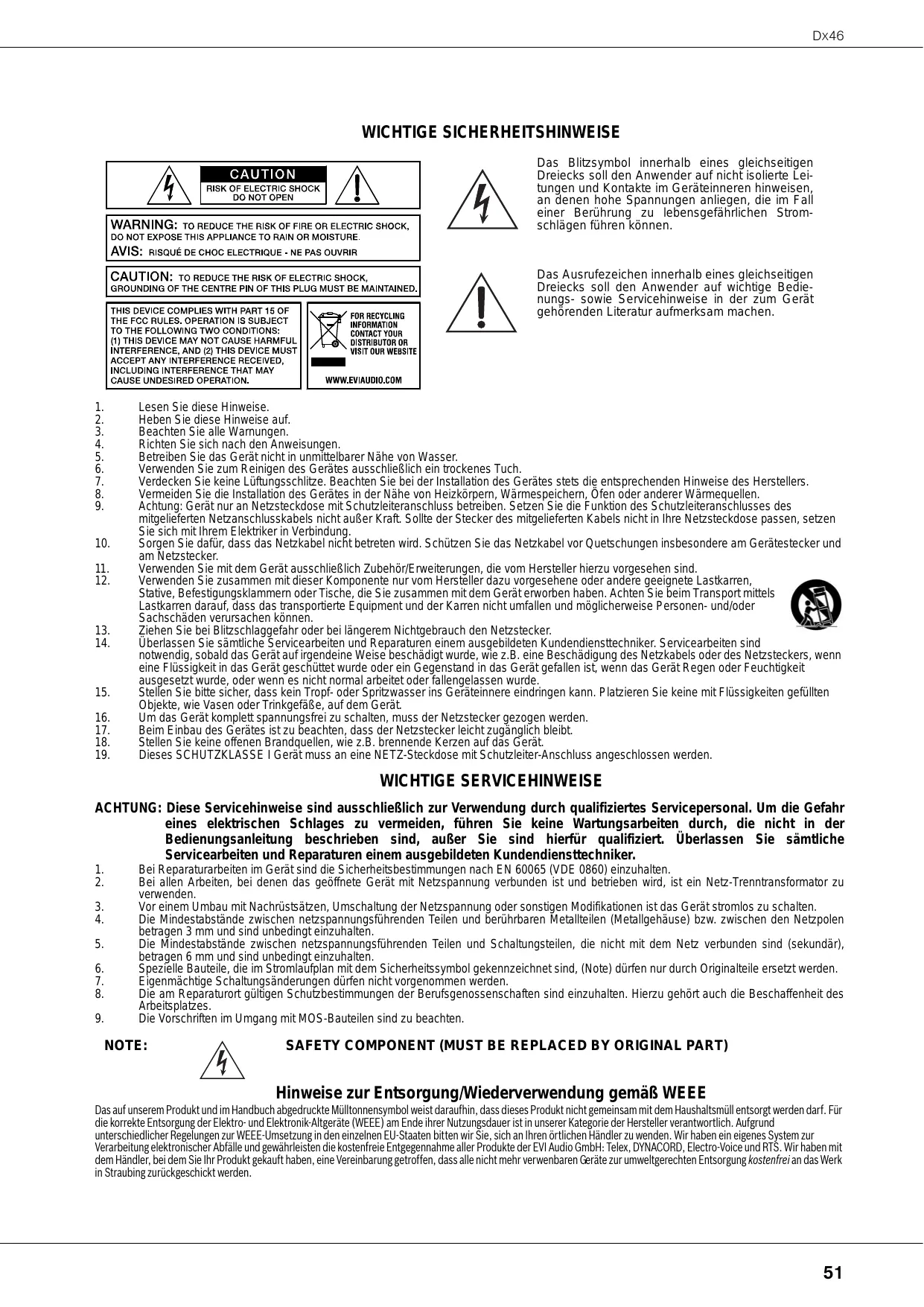

WICHTIGESICHERHEITSHINWEISE

Das Blitzsymbol innerhalb eines gleichseitigen Dreiecks soll den Anwender auf nicht isolierte Leitungen und Kontakte im Geräteinneren hinweisen, an denen hohe Spannungen anliegen, die im Fall einer Berührung zu lebensgefährlichen Stromschlagen führen können.

Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Anwender auf wichtige Bedienungs- sowie Servicehinweise in der zum Gerät gehörenden Literatur aufmerksam machen.

1. Lesen Sie diese Hinweise.
2. Heben Sie diese Hinweise auf.
3. Beachen Sie alle Warnungen.
4. Richten Sie sich nach den Anweisungen.
5. Betreiben Sie das Gerät nicht in unmittelbarer Höhe von Wasser.
6. Verwenden Sie zum Reinigen des Gerätes ausschließlich ein trockenes Tuch.
7. Verdecken Sie keine Lufungsschlitze. Beachten Sie bei der Installation des Gerätes stets die entsprechenden Hinweise des Herstellers.
8. Vermeiden Sie die Installation des Gerätes in der Höhe von Heizkorpern, Wärmespeichern, Öfen oder anderer Wärmequellen.
9. Achtung: Gerät nur an Netzsteckdose mit Schutzleiteranschluss betrieben. Setzen Sie die Funktion des Schutzleiteranschlusses des mitgelieferten Netzanschlusskabels nicht außer Kraft. Soltte der Stecker des mitgelieferten Kabels nicht in ihre Netzsteckdose passen, setzen Sie sich mit ihrem Elektriker in Verbindung.
10. Sorgen Sie damit, dass das Netzkabel nicht betreten wird. Schützen Sie das Netzkabel vor Quetschungen insbesondere am Gerästecker und am Netzstecker.
11. Verwenden Sie mit dem Gerät ausschließlich Zubehör/Erweiterungen, die vom Hersteller hierzu vorgesehen sind.
12. Verwenden Sie zusammen mit dieser Komponente nur vom Hersteller dazu vorgesehene oder andere geeignete Lastkarren, Stative, Befestigungsklammern oder Tische, die Sie zusammen mit dem Gerät erworben haben. Achten Sie beim Transport mittels Lastkarren darauf, dass das transportierte Equipment und der Karren nicht umfallen und möglicherweise Personen- und/oder Sachschaufen verursachen können.
13. Ziehen Sie bei Blitzschlaggefahr oder bei längerem Nichtgebrauch den Netzstecker.
14. Überlassen Sie samlliche Servicearbeiten und Reparaturen einem ausgebildeten Kundendiensttechniker. Servicearbeiten sind notwendig, sobald das Gerät auf irgendeine Weise beschädigt wurde, wie z.B. eine Beschädigung des Netzkabels oder des Netzsteckers, wenn eine Flüssigkeit in das Gerät geschüttet wurde oder ein Gegenstand in das Gerät gefallen ist, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, oder wenn es nicht normal arbeitert oder fallengelassen wurde.
15. Stellen Sieitte Sicher, dass kein Tropf- oder Spritzwasser ins Geräeinnere eindringen kann. Platzieren Sie keine mit Flüssigkeiten gefüllten Objekte, wie Vasen oder Trinkgefäre, auf dem Gerät.
16. Um das Gerät kompletts spannungsfrei zu schalten, muss der Netzstecker gezogen werden.
17. Beim Einbau des Gerätes ist zu beachten, dass der Netzstecker leicht zugänglich bleibt.
18. Stellen Sie keine offenen Brandquellen, wie z.B. brennende Kerzen auf das Gerät.
19. Dieses SCHUTZKLASSE I Gerät muss an eine NETZ-Steckdose mit Schutzleiter-Anschluss angeschlossen werden.

WICHTIGESERVICEHINWEISE

ACHTUNG: These Servicehinweise sind ausschließlich zur Verwendung durch qualifiziertes Servicepersonal. Um die Gefahr eines elektrischen Schlages zu vermeiden, führen Sie keine Wartungsarbeiten durch, die nicht in der Bedienungsanleitung beschrieben sind, außer Sie sind hierfür qualifiziert. Überlassen Sie samtliche Servicearbeiten und Reparaturen einem ausgebildeten Kundendiensttechniker.

1. Bei Reparaturarbeiten im Gerät sind die Sicherheitsbestimmungen nach EN 60065 (VDE 0860) einzahalten.
2. Bei allen Arbeiten, bei denen das geöffnete Gerät mit Netzspannung verbunden ist und betrieben wird, ist ein Netz-Trenntransformator zu verwenden.
3. Vor einem Umbau mit Nachrustsätzen, Umschaltung der Netzpannung oder sonstigen Modifikationen ist das Gerät stromlos zu schalten.
4. Die Mindestabstände zwischen netzspannungsführenden Teilen und berührbaren Metalteilen (Metalgahse) bzw. zwischen den Netzpolen betragen 3 mm und sind unbedingt einzuhalten.
5. Die Mindestabstände zwischen netzpannungsführenden Teilen und Schaltungsteilen, die nicht mit dem Netz verbunden sind (sekundär), betragen 6 mm und sind unbedingt einzuhalten.
6. Spezielle Bauteile, die im Stromlaufplan mit dem Sicherheitssymbol gekennzeichnet sind, (Note))durfen nur durch Originalteile ersetzt werden.
7. Eigenmächtige Schaltungsänderungen)durfen nicht vorgenommen werden.
8. Die am Reparaturort gultigen Schutzbestimmungen der Berufsgenossenschaften sind einzahalten. Hierzu gehört auch die Beschaffenheit des Arbeitsplatzes.
9. Die Vorschriften im Umgang mit MOS-Bauteilen sind zu beachten.

NOTE:

Hinweise zur Entsorgung/Wiederverwendung gemäß WEEE

Das auf unserem Produkt und im Handbuch abgedruckte Milltonnensymbol weist daraufin, dass these Product nicht gemeinsam mit dem Haushaltsmull entsorgt werden darf. Für die korrekte Entsorgung der Elektr- und Elektronik-Altgerate (WEEE) am Ende ihrer Nutzungsdauer ist in unserer Kategorie der Hersteller verantwortlich. Aufgrund underschiedlicher Regelungen zur WEEE-Umsetzung in den einzelnen EU-Staaten bitten wir Sie, sich an Ihren ortlichen Handler zu wenden. Wir haben ein eigenes System zur Verarbeitung elektronischer Abfälle und gewährleisten die kostenfreie Entgegenannahme aller Produkte der EVI Audio GmbH: Telex, DYNACORD, Electro-Voice und RTS. Wir haben mit dem Handler, bei dem Sie Ihr Produkt gekauft haben, eine Vereinbarung getroffen, dass alle nicht mehr verwenbaren Geräte zur umweltgerechten Entsorgung kostenfrei an das Werk in Straubing bzwckgeschicht wird.

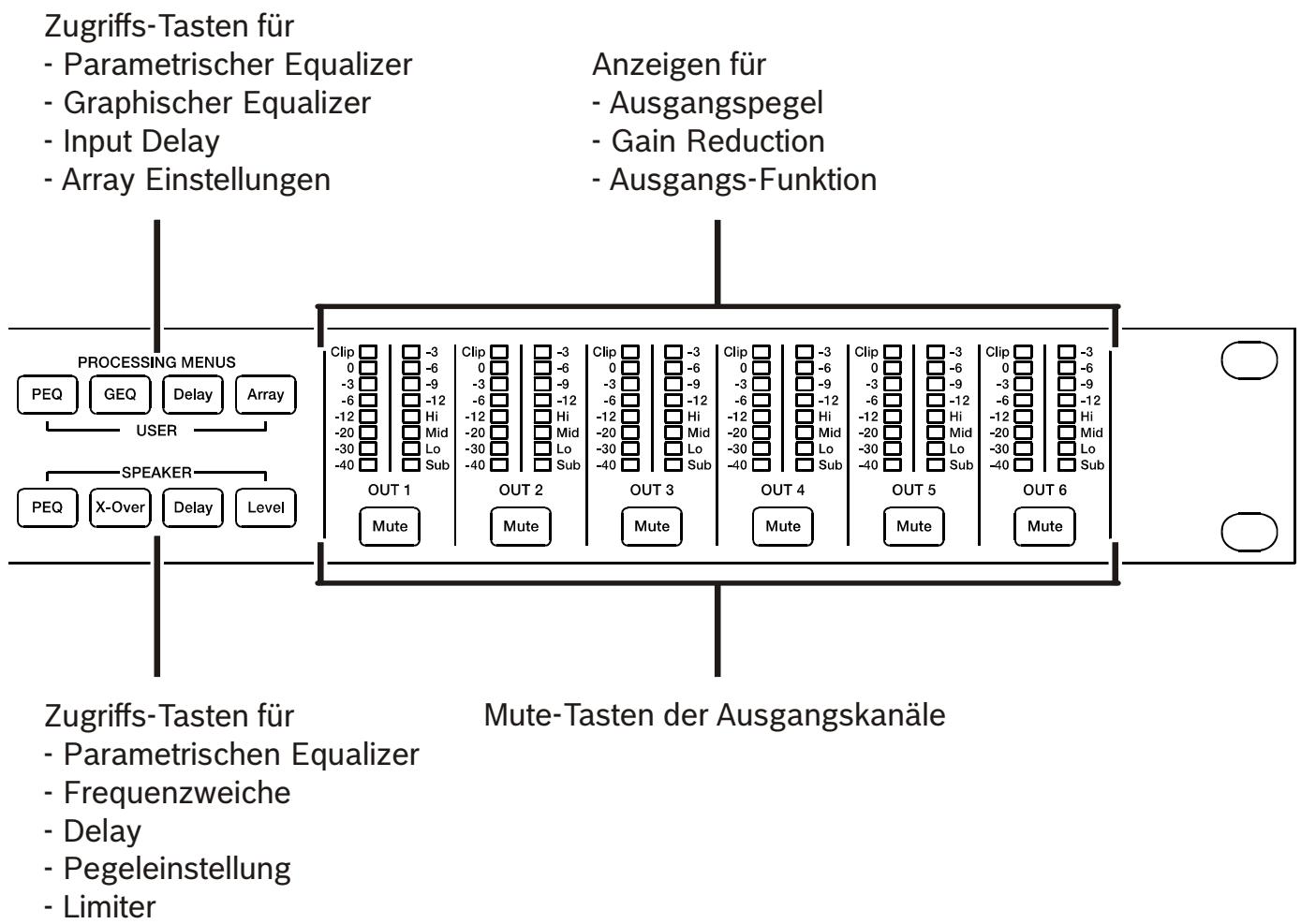

1 Übersicht

2 Einleitung

Vielen Dank, dass Sie sich für den Electro-Voice Dx46 Digital Signalprozessor entschieden haben. Der Dx46 ist ein universeller digitaler Signalprozessor in 2in/6out-Topologie mit zwei Eingangs- und sechs Ausgangskanäten. Durch seine flexiblen Konfigurationsmöglichkeiten ist der Dx46 das ideale Instrument für eine Vielzahl von Audiosystemen und -anwendungen im Festinstallationsbereich, in Versammlungs- und Tagungsstätten, im Tournee-Einsatz, in Discos, portablen Beschallungssystemen und mehr.

ACKTUNG: Lesen Sie diese Bedienungsanleitungitte aufmerksam und sorgfaltig durch, und befolgen Sie alle Bedienhinweise und Anweisungen, um die Leistung des Dx46 optimal nutzen zu konnen und den Prozessor, ihr System sowie sich selbst vor Schaden zu schützen. Andernfalls konnen Fehlfunktionen auftreten oder Schäden entstehen.

2.1 Dx46 Ausstattungsmerkmale

Die interne Signalverarbeitungs-Struktur kann als 2-Wege Stereo + Full-Range, 3-Wege Stereo, 4-Wege Mono + Full-Range, 5-Wege Mono + Full-Range, 3-Wege Stereo mit Mono Sub + Full-Range, 4-Wege Stereo mit Mono Sub plus Bass sowie als frei konfigurierbarer 2 x 6 Matrix-Router konfiguriert werden.

Neueste Dual-Core DSPs des Dx46 ersetzenGPCne Signalprozessor-Racks, wie sie bisher zum Konfigurieren und Steuern von Beschallungssystemen erforderlich waren. Die wesentlichen Vorteile des Dx46 gegenüber herkömmlichen Signalprozessor-Racks sind:

digitaler Signalpfad, 24 Bit, 48 kHz
- keine Patch-Kabel, die ausfallen oder Störgeräusahe verursachen
- optimale Gain-Struktur in allen Signalverarbeitungsstufen - keine Gain-Anpassung zwischen einzelnen Prozessoren
aufrufbare Werks- und Anwender-Presents - sofortige Umkonfigurierung des Systems fur entsprechliche Anwendungen sowie Darbietungen
- einfache, intuitive Bedienung und Editierung mittels PC und IRIS-Net Software

FIR-DRIVE

Der Dx46 erhögt die Verwendung von Finite Impule Response (FIR)-Filtern zur Lautsprecher-Linearisierung in den Ausgängen. Die Verwendung von FIR-Filtern hat, im Vergleich zu herkömmlichen IIR-Filtern (Bessel, Butterworth usw.), folgende Vorteile:

• extrem linearer Frequenzgang
  sehr hohe Sperrdampfung
  lineare Phase

Mit Hilfe von FIR-DRIVE kann also sowohl der Frequenz- als auch der Phasengang der verwendeten Electro-Voice-Lautsprecher linearisiert werden. Zur Aktivierung von FIR-DRIVE muss lediglich ein FIR-Speaker Setting in einen Ausgangskanal des Dx46 geladen werden. Verwenden Sie hierzu die IRIS-Net Software, hochoptimierte FIR-Speaker Setting für Electro-Voice-Lautsprecher sind im Lieferumfang von IRIS-Net enthalten. Weitere Hinweise zur Anwendung von FIR-Speaker Settings finden Sie in der Dokumentation von IRIS-Net.

Die Signalverarbeitungsblöcke des Dx46 Systemprozessors sind:

EINGANGE (JEWEILS)

• Pilottonerkennung
• VU-Pegelanzeigen der Eingangssignale
• analogue sowie digitale (AES/EBU) Eingänge
  24-bit, 48 kHz A/D-Wandler
• parametrischer 10-Band Equalizer
• grafischer 31-Band Equalizer
  Delay fur die Eingangskanäle

MATRIX ROUTER/MIXER

• zwei Eingänge (Stereo)
• Summierung der beiden Eingangsgkanäe (Mono)
• sechs frei zuweisbare Ausgänge

AUSGANGE (JEWEILS)

• Array-Control (5-Band Equalizer + Delay)
  Crossover (Hi-Pass / Low-Pass Filter), mit wahlbaren Filtertypen
• parametrischer 6-Band Equalizer
• FIR-Filter mit 512 Taps
  Delay
• Polaritätsumkehr
• Look-ahead Peak-Limiter mit Spitzenwert-/RMS-Auswertung
• TEMP Limiter
• Pegel & Mute
  24-bit, 48 kHz D/A-Konverter
  Pilottonerzeugung
  VU-Pegelanzeigen der Ausgansssignale
• optische Signalisierung der Ausgangskonfiguration mittels LEDs: Sub, Bass, Mitten, Höhen
• Mute-Tasten für jeder Ausgangskanal
  Anzeige der Limiterfunktion in den Ausgangskanänen (Gain Reduction)

WEITERERE AUSSTATTUNGSMERKMALE:

• Elektronisch symmetrische XLR-Ein- und -Ausgänge
• Durchscheidelfausgabe XLR (analog + AES/EBU)
• zuschaltbares 6dB Eingangsgpegel-Dämpfungspad
  Testgenerator (Sinus, Rosa Rauschen, WeiBes Rauschen)
• Steuereingangs-Port
• USB-Port und Ethernet-Schnittstellen zur Anbindung eines PC - erfolgslich Preset-Editierung sowie Parameter-Überwachung/Änderung in Echtzeit über IRIS-Net
• Firmware Updates über USB-Port oder Ethernet-Schnittstelle
  FLASH-Speicher zur Preset-Speicherung und Durchführung von Firmware Updates
• hintergrundbeleuchtes, grafisches 192 x 32 LCD Display
• TastenzurMenu-NavigationundzumEditieren
  Schnellzugriff-Funktionstasten zum direkten Aufrufen der DSP-Blöcke
  Universal-Netzteil; 100-240 V AC, 50-60 Hz
• Standard IEC Netzanschluss mit Netz-Feinsicherung

2.2 Auspacken & Garantie

Öffnen Sie die Verpackung, und nehmen Sie den Dx46 vorsichtig heraus. Entfern den Sie gegebenenfalls weiteres Verpackungsmaterial. Hebien Sieitte das gesamte Verpackungsmaterial und die Umverpackung auf, so dass Sie den Dx46 bei Rücksendung im Garantiefall wieder sicher verpacken konnen.

Zusammen mit dem Dx46 erhalten Sie diese Bedienungsanleitung, die Garantiekarte sowie das Netzkabel.

Bitte wenden Sie sich umgehend an ihren Handler oder den Vertrieb, falls einer der aufgelisteten Gegenstände feht. Auf den Dx46 gewährren wir 36 Monate (3 Jahre) Herstellergarantie ab Kaufdatum. Bewahren Sie dazu geben dem Garantiezertifikat auch den Originalkaufbeleg auf, da Sie beides im Garantiefall vorweisen müssen.

2.3 IRIS-Net

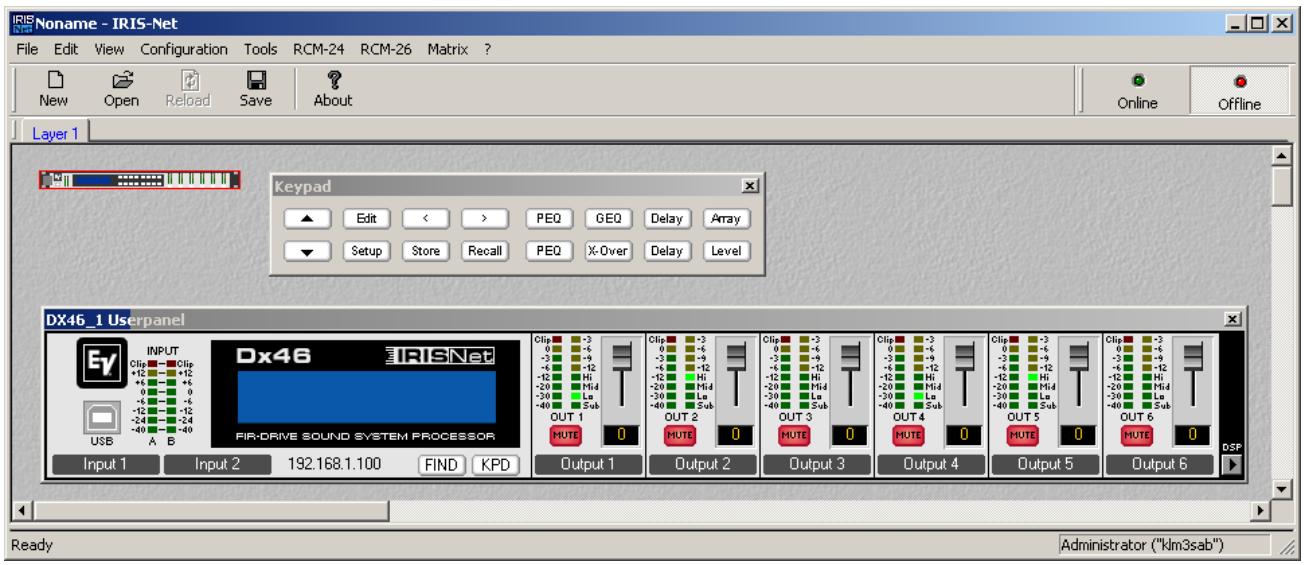

Zur Konfiguration und Bedienung des Dx46 wird die PC-Software IRIS-Net (Intelligent Remote & Integrated Supervision) verwendet. Die gesamte Konfiguration des Dx46 kann hierbei offline (d.h. ohne Verbindung zwischen PC und Dx46) auf dem PC erstellt werden. Nach Herstellung einer Verbindung zwischen PC und Dx46 über Ethernet oder USB kann die Konfiguration auf diesen übertragen werden. Neben der Erstellung von Konfigurationen kann IRIS-Net auch für die umfassende Kontrolle und Überwachung des Dx46 genutzt werden. Hinweise für die Installation von IRIS-Net auf Ihrum PC finds Sie in der Datei „IRIS_readme.pdf". Die Bedienungsanleitung von IRIS-Net wird während dessen Installation automatisch auf den Computer kopiert. Die aktuellste Version von IRIS-Net erhalten Sie stets auf www.electro-voice.com.

2.4 Schnellstartanleitung

ANSCHLUSSE VERBINDEN

Stellen Sie die Verbindungen zu den Signaleingängen und -ausgangen des Dx46 her (Mischpultausgänge - Dx46 - Verstärkereingänge). Vergewissem Sie sich, dass an den Ausgangen die dafür vorgesehenen Verständner und Lautsprecher angeschlossen sind, bevor Sie diese einschalten und betreiben.

Verbinden Sie das Gerät mit der Stromversorgung (230 V, 50 Hz) und schalten Sie es am rückwärtingen Netzschalter ein. Nachdem das Gerät gestartet ist erscheint in der Anzeige das zuletzt gewählte Preset mit Nummer des Programplatzes und Name des Presets. Zusätzlich wird der Konfigurationsmodus angezeigt.

RECALL PRESET

Wahlen Sie nach Drücken der Recall-Taste aus den Factory-Presents das für ihre Boxenkconfiguration passende aus und laden diesen durch erneutes Drucken der Recall-Taste. Die Recall-Taste muss ein weiteres Mal gedrückt werden, falls die Konfiguration gewechselt werden muss.

Die Konfigurations-LEDs zeigen Ihnen nun an, welche Funktion der jeweilige Ausgangkanal erfüllt bzw. welche Fre-quenzbereiche von diesen übertragen werden. Leuchtet keine LED, handelt es sich um einen Fullrange Kanal, d.h. es sind keine Filterfunktionen aktiviert.

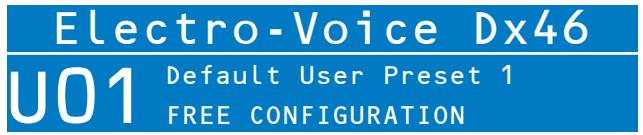

Abbildung 2-1: Funktionsanzeige eins Ausgangskanals

Die folgenden Schritte beziehen sich exemplarisch auf einen Ausgangskanal, sind aber für alle restlichen Kanäle genauso durchzufuhren.

ACHTUNG: Um Beschädigungen der angeschlossenen Laufsprecher zu vermeiden bzw. ein optima- les Klangergebnis zu erreichen sollen den Sie keine Änderungen im Bereich X-Over, PEQ und Limiter vornehmen. Hier sind die Entzerrungen für die jeweiligen Laufsprecher bzw. Laufsprecherwege werkseitig voreingestellt. Diese sind optimal für den jeweiligen Lautsprecher abgestimmt.

LEVEL ANPASSUNG

Durch Drücken der Level-Taste gelangen Sie zur Einstellung der Verstärkung und des angeschlossenen Verstärkertypes.

Mit dem Parameter Level können Sie z. B. das Pegelverhältnis von Bassbox zu Topeiländern. Als Beispiel wird die Verwendung eines Presets, das auf 2 Bassboxen pro Seite abgestimmt ist, angenommen. Verwenden Sie in Ihrer Anwendung nur 1 Bassbox pro Seite können Sie den Wert Level um 6 dB erhöhen bzw. senken Sie den Level des Topteils um 6 dB ab.

AUSWAHL VERSTÄRKER

Als nachstes wahlen Sie im Dialog Level/Limiter über den Parameter Amp den Typ des angeschlossenen ElectroVoice Verständerkers aus.itte beachten Sie darauf, dass es fur ein Modell verschiedene Einträge geben kann, abhängig von der Sensitivity-Einstellung am Verständker selbst.

Verwenden Sie ein nicht in der listened aufgeführtes Verstärkermodell, so besteht die Möglichkeit den Typ User zu wahren und dessen Verstärkung (Gain) manuell einzugeben. Die Angabe zur Verstärkung entnehmer Sieitte dem Datenblatt Ihres angeschlossenen Verstärkers.

Sollten Sie sich unsicher sein, stellen Sie den Typ auf Default. Hier wird eine Vestärkung von 39dB angenommen, was für die meisten handelsüblichen Modelle ausreichend sein wird. Durch die Wahl des korrekten Verstärkermodelles wird sichergestellt, dass die für den jeweiligen Kanal eingestellenten Limiter entsprechend für Ihr Modell adaptiert werden und die angeschlossenen Boxen optimal geschützt werden.

Um die maximale Leistung aus ihren Verstärkern zu erhalten, stellen Sie safer, dass die Pegelregler am Verstärker auf 0dB eingestellt sind.

DELAYEINSTELLUNG

Der Dx46 bietet die Moeichkeit, die Laufzeitunterschiede von z. B. Bassboxen zu Topteilen auszugleichen, wenn.
these nicht im selbst Abstand zum Publikum aufgestellt werden (konnen).

Wahlen Sie den Parameter Delay im Dialog Output Delay aus, um einen oder mehrere Kanäle zu verzöbern. Damit das Delay aktiv wird, muss das Filter auf Active gestellt werden. Die Einstellung Bypass deaktiviert das eingestellte Delay.

Über den Parameter Unit kann zwischen verschiedenen Einheiten (ms, μs, cm, samples,...) gewählt werden, um anschließend den entsprechenden Wert unter Delay einzustellen. Es empfeht sich im allgemeinen die Einheit cm zu wahlen. Stehen z. B. die Topeile auf einem Stativ geben der Bühne und die Bassboxen vor der Bühne, so stellen Sie das Delay des Basskanales auf die Entfernung der Boxen zueinander ein, z. B. 220 cm.

Eine korrekte Einstellung hier hilft, um Auslösungen bei tiefen Frenzen zu verhindern. Werden z. B. in der Konfiguration „2way + FR" die beiden Fullrange Kanäle als Delayline verwendet, so stellen Sie in diesen Kanälen für o.g. Fall die Entfernung zu den Topteilen der Hauptanlage ein.

Werden alle angeschlossenen Boxen als Delayline verwendet (einzeln oder als Mehrweg-Boxen) oder soll die gesamte Hauptanlage „in die Bühne" verschoben werden, so steht in den Eingangskanäten A und B ein separates Delay zur Verfügung. Wahlen Sie hierzu „Delay" im Bereich USER aus. Es konnen hier pro Eingang bis zu 1 Sekunde Delay eingestellt werden.

RAUMENTZERRUNG

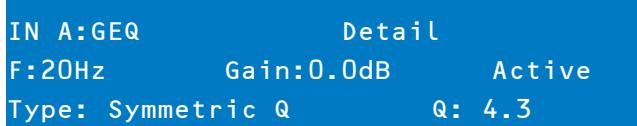

In den Engangskanänen befindet sich außer dem je 1 parametrischer und 1 graphischer Equalizer (10-Band parametrisch, 31-Band graphisch). Verwenden Sie diese zur Anpassung des Frequenzganges an den zu beschallenden Raum. Diese sind erreichen bar im Bereich USER mit den Tasten PEQ bzw. GEO.

IN A:PEQ1 Active
Type: Hipass F: 20000.0Hz
Slope: 12dB/oc t Q: 2.0

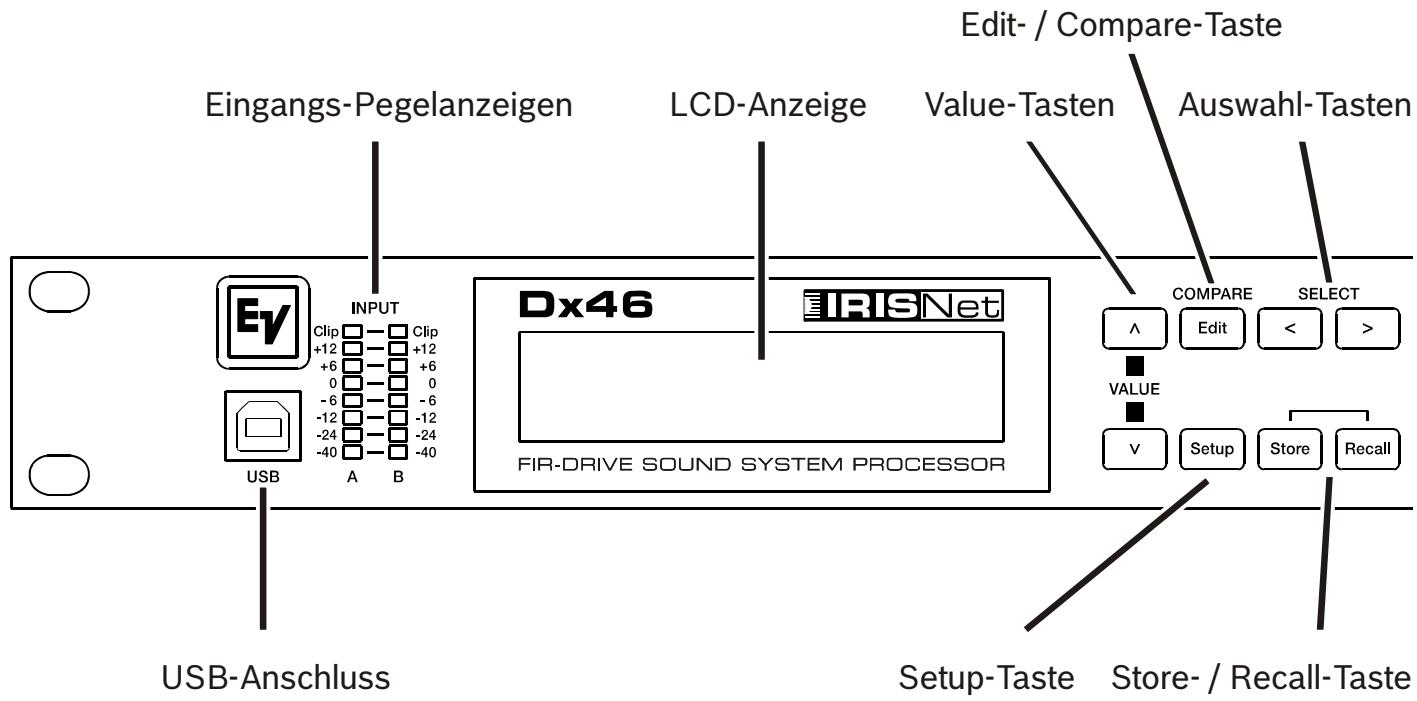

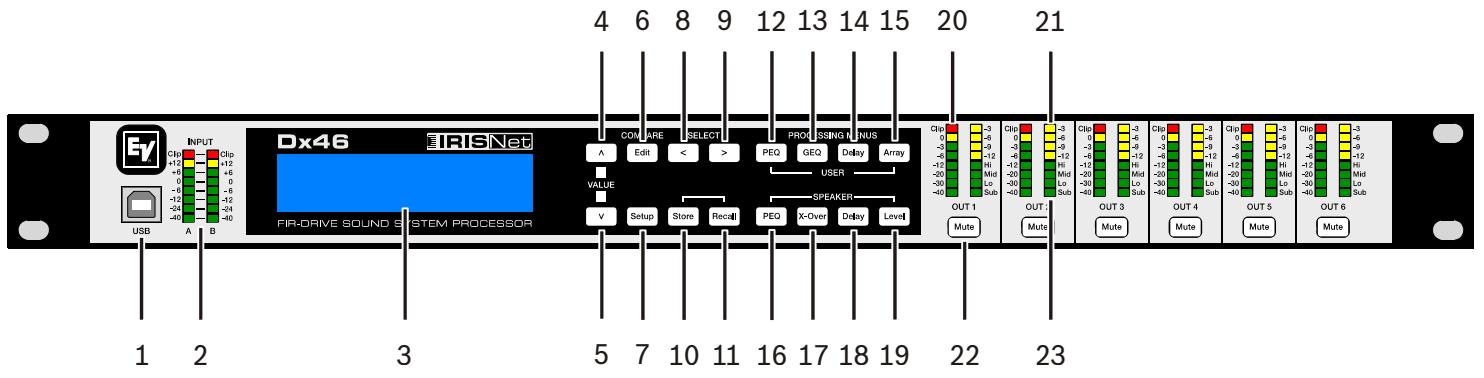

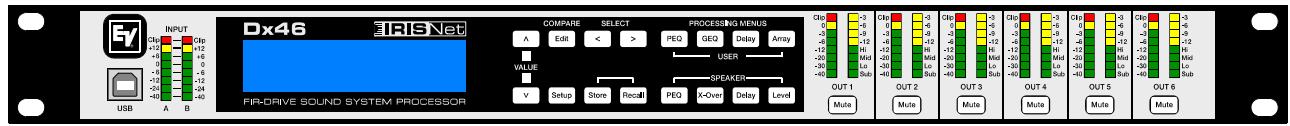

3.1 Gerätevorderseite

1 - USB-ANSCHLUSS

USB 1.1 Port zur Anbindung eines PC, auf dem die IRIS-Net Software unter Windows XP oder Vista betrieben werden kann. IRIS-Net ermitteligt einfaches und intuitives Konfigurieren, Editieren und Steuern des Dx46. Verfügbare Firmware Updates können jederzeit von www.electro-voice.com geladen und ebenfalls über die USB-Schnittstelle installiert werden.

2 - EINGANGSSIGNAL-PEGELANZEIGEN

Der Dx46 besitz keine Eingangsgepelregler. Die überwiegende Mehrheit heutiger Mixer verfügt über in dBukalibrierte Ausgänge. Daher lassst sich der korrekte Eingangsgepel über den L/R-Ausgangsgepel am angeschlossenen Mischpult (oder einer anderen Audiosignalquelle) regeln. Wenn der Mixer mit optimalen Pegeln betrieben wird, dann trifft dies auch auf den Dx46 zu. Abhängig von der im Setup-Menu gewählten Anschlussvariente (siehe Seite 64) werden die Pegel der analogen oder digitalen (AES/EBU) Eingangssignale angezeigt.

Ein optimales Signal-/Rauschverhältnis ist dann gegeben, wenn die Eingangs-LEDs bis 0dB, die +6dBu LED (grün) und die +12dBu LED (gelb) konstant leuchten. Da der Dx46 ein digitaler Audioprocessor ist und digitales Clipping zu sehr unschönen Resultaten führt, sollte die Clip-LED (rot) nie leuchten. Falls das Eingangssignal des Dx46 übersteuert wird, reduzieren Sieitte den Ausgangspiegel am angeschlossenen Mischpult. Zur Anpassung des Eingangspiegel kann auch die -6dB Absenkung (Aktivierung über Menu, siehe Seite 64, oder IRIS-Net) verwendet werden.

3 - LCD-ANZEIGE

Durch die hintergrundbeleuchtete, 192 × 32 große, grafische LCD-Anzeige ist die Bedienung und der Betrieb des Dx46 auch ohne angeschlossenen PC möglich. Der Kontrast des Displays wird im Setup-MENU eingestellt und ermöglich eine Anpassung an entsprechliche Lichtverhältnisse und Betrachtungswinkel.

Das LCD zeigt Parameteränderungen, die mittels Menu-, Select- und Value-Tasten vorgenommen werden. Im normalen Betriebsmodus (Run-Time-Modus, siehe Seite 68) werden im LCD Nummer und Name des aktuell ausgewählten Werks- oder Anwender-Presets angezeigt. Durch Betätigkeiten der Recall- oder Store-Taste werden die entsprechenden Menü aufgerufen. Nach Betätigkeiten der Edit- oder Setup-Taste entscheid in Display der zuletzt editierte Parameter.

Im Editier- sowie Setup-Modus wird in der ersten Zeile des LCD die Bezeichnung des Dialogs angezeigt. Mittels der < SELECT > Tasten können Sie die ersten Zeile auswahlen während Sie mittels der Value Up / Down-Tasten die verfügbar Parameter-Editieransichten (Edit Screens) durchlaufen.

4/5 - VALUE UP/DOWN-TASTEN (WERTÄNDERUNG)

Abhängig von der aktuellen Displaydarstellung besitzen die Value Up/Down-Tasten folgende Funktion:

• Recall - Mittels Value-Tasten kann die Beste der gespeicherten Presets vorwärts/rückwärts durchlaufen werden, um das zu ladende Preset auszuwahlen.
• Store - Mittels Value-Tasten können Sie die Anwender-Preset-Speicherorte durchblättern und den Speicherort für das momentan editierte Preset auswahlen. Scrollen Sie anschließend vorwärts/rückwärts durch den ANSI-Zeichensatz, um ein Preset zu benennen.
• Edit / Setup - Mittels Value-Tasten scrollen Sie bei aktivierter erster Displayzeile vorwärts/rückwärts durch die Edit / Setup Screens. Blättern Sie in der Edit / Setup-Ansicht vorwärts/rückwärts durch die Werte des ausgewählten Parameters.

6 - EDIT- / COMPARE-TASTE

Nach Betätigten der Edit-Taste im normalen Betriebsmodus befindet sich das aktuelle Preset im Editiermodus, und die Edit-Taste leuchtet. Im LCD entscheidt die zuletzt gewährte Editieransicht (Edit Screen). Von hier aus kann jeder Edit Screen angezeigt und verändert werden.

Durch nochmaliges Betätigkeiten der Edit-Taste können Sie, sofern Parameter verändert wurden, das editierte Preset mit dem „Original“ vergleichen. Der klangliche Effekt von DSP-Änderungen ist sofort hörbar, da diese Vergleichsfunktion zwischen der bearbeiteten und der zuletzt gespeicherten Version eines Presets umscheltet. Dadurch ist die des Ausstattungsmerkmal zum Überwachen des Editierfortschrits sowie beim Erstellen neuer Presets besondere interestant.

Bei Aufruf eines anderen Presets werden Sie darauf fingewiesen, am aktuellen Preset vorgenommene Änderungen erst zu sichern oder sie zu verwerfen.

7 - SETUP-TASTE

Nach Betätigungen der Setup-Taste im normalen Betriebsmodus werden die Setup-Menü im LCD angezeigt, zugleich leuchtet die Setup-Taste. In dieser Betriebsart kann jeder Setup-MENU (siehe Seite 63) angezeigt und beareritet werden. Veränderungen an Einträgen eines Setup-Menü werden automatisch gespeichert.

Verlassen Sie den Setup-Modus indem Sie erneut die Setup-Taste betätigten. Das LCD kehrt zur Normaldarstellung zurück.

8 - AUSWAHLTASTE (SELECT <)

Betätigten Sie die Auswahltaste (<), um rückwärts durch angezeigte Editier-, Setup- und/oder Recall-Menüs zu sc-rollen. Hierbei werden alle in der jeweiligen Darstellung verfügbaren Wertefelder durchlaufen, und der Cursor springt vom ersten auf das letzte Feld.

9 - AUSWAHLTASTE (SELECT >)

Betätigten Sie die Auswahltaste (>) , um vorwärts durch angezeigte Editier-, Setup- und/oder Recall-Menüs zu sc-rollen. Hierbei werden alle in der jeweiligen Darstellung verfügbaren Wertefelder durchlaufen, und der Cursor springt vom letzten auf das erste Feld.

10 - STORE-TASTE

Durch Betätigungen der Store-Taste im normalen Betriebsmodus erscheidt im LCD die Store Preset-Ansicht, zugleich leuchtet die Store-Taste. Store Preset erlaubt Ihnen, editierte Presets mit Namen zu versehen und sie an einem Anwender-Preset-Speicherort zu speichern. Erneutes Betätigungen der Store-Taste schließ den Speichervorgang eines Presets ab. Betätigten Sie die Edit- oder Setup-Taste, um die Store Preset-Funktion ohne Speichern des aktuellen Presets zu verlassen. Das Display kehrt zur Anzeige des normalen Betriebsmodus darüber.

11 - RECALL-TASTE

Durch Betätigungen der Recall-Taste im normalen Betriebsmodus erscheidt im LCD die Recall Preset-Ansicht, zugleich leuchtet die Recall-Taste. Mittels Recall-Funktion konnen Sie jedem der 60 Werks- und 30 Anwender-Presents in den aktuellen Arbeitsspeicher laden. Erneutes Betätigungen der Recall-Taste schließt den Ladevorgang ab. Das Display kehrt zur Anzeige des normalen Betriebsmodus darüber. Betätigten Sie die Editier- oder Setup-Taste, um die Recall-Funktion ohne Laden eines Presets zu verlassen und zur Normaldarstellung zusammen.

12 - EINGANGS-PEQ-TASTE

Nach Betätigungen der PEQ-Taste befindet sich das aktuelle Preset im Editiermodus. Der erste Edit Screen des parametrischen Equalizers im Eingang erscheint im Display. Durch wiederholtes Betätigungen der Taste können Sie jeweils zwischen Eingang A und Eingang B hin und herschalten.

13 - EINGANGS-GEQ-TASTE

Nach Betätigkeiten der GEQ-Taste befindet sich das aktuelle Preset im Editiermodus. Der erstige Edit Screen des graphischen Equalizers im Eingang erscheint im Display. Durch wiederholtes Betätigkeiten der Taste können Sie jeweils zwischen Eingang A und Eingang B hin und herschalten.

14 - EINGANGS-DELAY-TASTE

Betätigkeiten der Delay-Taste versetzt das aktuelle Preset in den Editiermodus. Im LCD erscheint die Input Delay-Ansicht. Durch wiederholtes Betätigkeiten der Taste können Sie jeweils zwischen Eingang A und Eingang B hin und her-schalten.

15 - USER-ARRAY-TASTE

Betätigen der Array-Taste versetzt das aktuelle Preset in den Editiermodus. Im LCD erscheint die Array EQ-Ansicht. Durch wiederholtes Betätigen der Taste rufen Sie die Ausgangskanäne nacheinander auf. Die hier verfügbarbaren Ausgangskanäle (bzw. Gruppen von Ausgangskanänen) hängen von der verwendeten Systemkonfiguration ab.

16 - SPEAKER-PEQ-TASTE

Betätigten der PEQ-Taste versetzt das aktuelle Preset in den Editiermodus. Der erstige Edit Screen des parametrischen Equalizers in den Ausgangskanänen wird angezeigt. Durch wiederholtes Betätigten der Taste rufen Sie die Ausgangskanäle nacheinander auf. Die hierbei verfügbarbaren Ausgangskanäle (zw. Gruppen von Ausgangskanälen) hängen von der verwendenten Systemkonfiguration ab.

17 - SPEAKER-X-OVER-TASTE

Nach Betätigkeiten der X-Over-Taste befindet sich das aktuelle Preset im Editiermodus. Der erste Edit Screen des Ausgangskanal-Crossover wird angezeigt. Durch wiederholtes Betätigkeiten der Taste rufen Sie die Ausgangskanäne nacheinander auf. Die hierbei verfügbar Ausgangskanäle (bzw. Gruppen von Ausgangskanänen) hängen von der verwendeten Systemkonfiguration ab.

18 - SPEAKER-DELAY-TASTE

Betätigten der Delay-Taste versetzt das aktuelle Preset in den Editiermodus. Im LCD erscheint die Ausgangskanal-Delay-Ansicht. Durch wiederholtes Betätigten der Taste rufen Sie die Ausgangskanäne nacheinander auf. Die hierbei verfügbaren Ausgangskanäe (bzw. Gruppen von Ausgangskanänen) hängen von der verwendenten Systemkonfiguration ab.

19 - AUSGANGSPEGEL-TASTE (LEVEL)

Nach Betätigungen der Level-Taste befindet sich das aktuelle Preset im Editiermodus. Im Display wird die Ausgangsgegeleinstellung angezeigt. Durch wiederholtes Betätigten der Taste rufen Sie die Ausgangskanäne nacheinander auf. Die hierbei verfügbar Ausgangskanäe (bzw. Gruppen von Ausgangskanänen) hangen von der verwendeten Systemkonfiguration ab.

Durch Gedrückthalten der Level-Taste (ca. 4 Sekunden) erreichen Sie das Menu für die Limitereinstellungen. Durch wiederholtes Betätigten der Taste rufen Sie die Ausgangskanäle nacheinander auf. Die hierbei verfügbar Ausgangskanäle (bzw. Gruppen von Ausgangskanälen) hängen von der verwendeten Systemkonfiguration ab.

20 - AUSGANGSPEGELANZEIGEN

Jeder Ausgangskanal besitzt ein Ausgangspiegel-VU-Meter mit acht Segmenten, dessen Ansprechverhalten im Setup-Menu ausgewählten werden kann:

Normal fast (Normal)

Peak Hold

Slow decay (Langsam)

Das gelbe Segment zeigt an, dass zum eingestellten Referenzwert (siehe unter) kein Headroom mehr vorhanden ist. Die roten Segmente signalisieren, dass eine Übersteuerung im Signalpfad der Ausgänge aufgetreten ist. Dies sollte, durch Anpassen des entsprechenden Ausgangspegels, vermieden werden.

Ein gutes Verständnis von Funktion und Anzeigecharakteristik dieser Pegelanzeigen erleichtert Ihnen die Arbeit mit dem Dx46. Die Ausgangspiegel werden als Verhältnis „dB to Limiter Threshold" oder „dB to D/A-Clip" dargestellt. Mit anderen Worten: diese Anzeigen stellen die Aussteuerungsreserve (Headroom) zwischen Ausgangspiegel und Ansprechschwelle (Threshold) des Limiters bzw. Clipgrenze der D/A-Wandler dar. Zusammen mit der Gain Reduction-Anzeige erhögt das eine umfassende Beurteilung von Pegel und verbleibendem Headroom - vor und nach der Signalbegrenzung - so dass Systempegel wirkungsvoll optimiert werden können.

Dies bedeutet jedochRID, dass bei gleichen Eingangssignalpegel, abhängig vom eingestelltten Limiter Threshold, die Ausgangssignale underschiedlich angezeigt werden.

21 - GAIN REDUCTION-ANZEIGEN DER AUSGANGSKANÄLE

Jeder Ausgangskanal besitz eine Gain Reduction-Anzeige mit vier Segmenten, die den Effekt des Limiters im Ausgangskanal auf den Ausgangspiegel im Bereich von -3dB bis -12dB anziegt.

22 - MUTE-TASTEN FÜR DIE AUSGANGSKANÄLE

Jeder Ausgangskanal besitz eine beleuchtete Stummschaltungstaste (Mute). Das Betätigkeiten der Mute-Taste schaltet das Ausgangssignal des entsprechenden Kanals aus. Im aktiven Zustand leuchtet die Taste rot, d.h. der entsprechende Ausgang ist stummgeschaltet. Durch erneutes Betätigkeiten der Mute-Taste wird das Ausgangssignal des betreffenden Kanals wieder ausgegeben.

Falls am Dx46 ein PC angeschlossen ist, konnen die Ausgangskanäe auch über die IRIS-Net Software stumm geschalten werden. Beim Stummschalten eines Kanals aus einem beliebigen Fenster der Softwareanwendung leuchtet die zugehörige Mute-Taste auf der Gerätevorderseite des Dx46 bereits rot.

23 - AUSGANGS-FUNKTIONSANZEIGEN

Jeder Ausgangskanal besitz eine Funktionsanzeige mit vier Segmenten, die zusammen jederzeit Aufschluss über die aktive Konfiguration des Dx46 liefern. Für jeder mögliche Konfiguration des Dx46 wird mittels der Funktionsanzeigen ein Ausgangskanal als Sub-, Low-, Low/Mid-, Mid-, Mid/Hi-, Hi- oder Full-Range-Ausgang gekennzeichnet. Ein oder zwei benachbarte LEDs dienen hierbei der Darstellung aller möglichen Ausgangs-Bandpassfilter. Bei Kanälen, die als Full-Range konfiguriert sind, leuchtet keine LED.

3.2 Geräterückseite

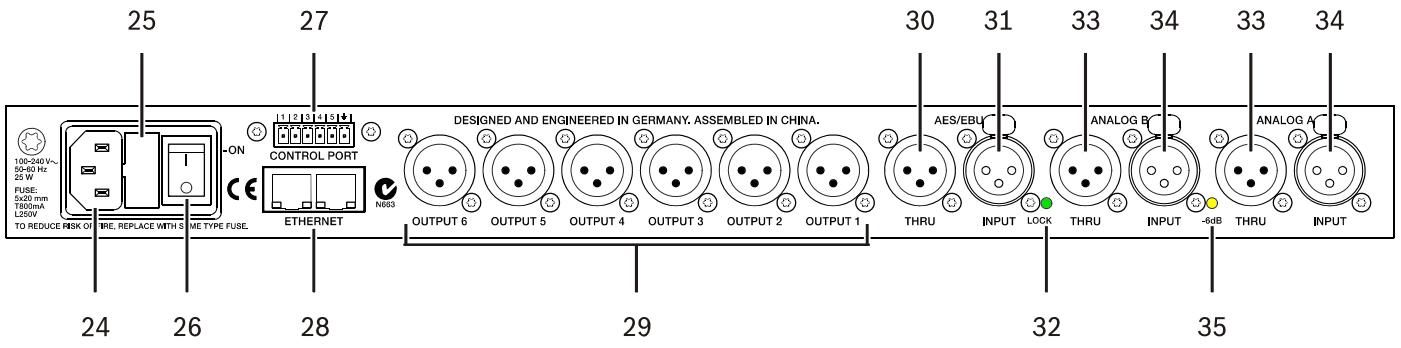

24 - NETZANSCHLUSS

Der Dx46 besitz einen Standard IEC-Netzanschluss, an dem ein entsprechendes handelsübliches Netzkabel ange-schlossen werden kann. Durch sein Universal-Netzteil kann der Dx46 an Netzspannungen zwischen 100 - 240 V AC, 50 - 60Hz betriebenen werden. Verwenden Sieitte ausschließlich in Ihrem Land zugelassene Netzkabel.

25 - NETZSICHERUNG

Der Netzeingang des Dx46 ist mit einer Feinsicherung abgesichert. Im Sicherungshalter befindet sich ebenfalls eine Ersatzsicherung. Im Bedarfsfall ersetzen Sie die Sicherung nur durch eine des Typs: 5 × 20 ~mm , T800mA, L250V. Trennen Sie den Dx46 grundsätzlich vom Netz, bevor Sie die Sicherung wechseln.

Bevor Sie den Dx46 wieder einschalten, überprüfen Sie die Steckdose, an der Sie den Dx46 betreiben, auf einwandfrei Funktion. Bei wiederholtem Durchbrennen der Netzsicherung wenden Sie sichitte an einen qualifizierten Servicetechniker.

26 - NETZSCHALTER

Mittels des Netzschalters schalten Sie den Dx46 ein und aus.

27 - CONTROL PORT

Der CONTROL PORT enthalt f芮 frei programmierbare Steuereingänge, die zum Abrufen von Presets benutzt werden konnen.

28 - ETHERNET-SCHNITTSTELLE

Die Ethernet-Schnittstelle für 100Base-TX / 10Base-T Ethernet-Netzwerke dient zur Verbindung des Dx46 mit einem PC und/oder netzwerkfähigen Geräten, z. B. weitere Dx46 oder N8000 Controller. Es können sowohl Standard-Netzwerkkabel als auch Crossover-Kabel verwendet werden. Der Dx46 verfügbar über einen eingebauten Eternetswitch. Thiser erlaubt auf einfache Art und Weise sogenannte Daisy-Chain Verbindungen mit mehreren Geräten herzustellen.

29 - SYMMETRISCHE XLR-AUSGÄNGE

Die Ausgangskanäle besitzen elektronisch symmetrische XLR-Anschlüsse, die sich zum Anschreiben von Endstufen eignen. Abhängig von der Konfiguration sowie den Crossover-Einstellungen kann jeder Ausgangskanal unterscheidliche Frenzbereiche wiedergeben.

ACKTUNG: Stellen Sie, zur Vermeidung von Schäden oder unerwarteten Resultaten, stets sicher, dass an jedem Ausgang der zur Konfiguration gehörende Verständär kürse sowie das zugehörige Laufsprechersystem angeschlossen sind. Beachten Sieitte auch, dass ein neuen Preset zur Veränderung der Konfiguration eines Kanals und des ausgegebenen Fre-quenzbereichs führen kann. Beispielsweise kann ein Ausgang, über den in einem Preset das Hochtonsignal wiedergegeben wird, in einem anderen Preset als Sub-Ausgang konfiguriert sein. Anschlussbeispiele hierzu finden Sie im Kapitel „Dx46 Konfigura-tionen".

Die Buchse AES/EBU THRU dient zum Durchschnitt des digitalen Audiosignals zu weiteren Geräten. Das digitale Eingangssignal wird intern gepuffert und aufbereitet (Pegelaufholung / Flankensteilheit) und am THRU Anschluss wieder zur Verfugung gestellt. Dies ermöglich eine einfache Verkabelung von einem Gerät zum nachsten wobei auf die sonst notwendigen AES/EBU Verteilerveränderer verzichtet werden kann. Für den Havariefall besitzt der Dx46 ein Bypass-Relais, welche z. B. bei Stromausfall das Signal von AES/EBU IN auf AES/EBU THRU durchschnitt et und so den störungsfreien Betrieb der nachfolgenden Geräte gewährleistet.

31 - AES/EBU-DIGITALEINGANG

Zusätzlich zu den analogen Audioeingangen verfügt der Dx46 über einen digitalen AES/EBU Stereoeingang. Welcher der Eingänge aktiv ist, legen Sie im Setup-MENU fest. Der Eingang entspricht dem IEC-Standard 60958 Typ I. Zum Anschlieben verwenden Sieitte drie Adern eines Twisted Pair Kabel mit einer Impedanz von 110 und XLR-Anschlussen. Der Eingang akzeptiert Signale des AES3-Standards mit Abtastraten von 32kHz bis 192kHz . Verwenden Sie hierzu geeignete Kabellängen abhängig von der verwendeten Abastrate.

32 - LOCK-LED

Leuchtet die LOCK-LED grün ist der AES/EBU Eingang auf das anliegende Signal synchronisiert und die Audioübertragung ist in Ordnung.

33 - SYMMETRISCHE XLR THRU-PORTS

Die beiden analogen Audioeingänge sind mit elektronisch gesupperten symmetrischen Ausgängen verbunden, die als Thru-Ports ausgeführrt sind. Das Audiosignal unterliegt hierbei keinerlei digitaler Wandlung oder Verarbeitung. Die Thru-Ports dienen zur Weiterleitung des Eingangssignals an einen zweiten (Slave-) Dx46 oder an eine andere Systemkomponente.

34 - SYMMETRISCHE XLR-EINGÄNGE

Die Eingänge besitzen jeweils einen elektronisch symmetrischen, verriegelbaren XLR-Anschluss. In Stereo- oder Dual-Betriebsarten müssen beiden Anschlüsse belegt sein. Im Monobetrieb reicht es aus, wenn ein Anschluss belegt ist - typischerweise Eingang A.

35 - -6DB-LED

Um möglichwerweise zu hohe Ausgangspegel des angeschlossenen Mixers oder anderer Audiogeräte an den Dx46 anzupassen, können die Eingangsgepel vor der A/D-Wandlung um 6 dB reduziert werden. Bei Anschluss hoher Ausgangspegel erzielen Sie ein besseres Signal-/Rauschverhältnis, wenn Sie die 6dB Absenkung aktivieren, anstatt die Ausgangspegel am Mischpult herunter zu regeln. Die Eingangsgepelanzeigen (2) des Dx46 signalisieren, ob eine Abschwächung des Eingangsgepels erforderlich ist. Die -6dB-LED leuchtet gelb wenn die 6 dB Absenkung aktiviert ist.

3.3 Installation

Befolgen Sieitte alle Hinweise bezuglich Installation und Anschluss,um eine korrekte Funktion des Dx46 zu gewährleisten.

MONTAGE

Mit seinen Maßen von 1 HE und einer Tiefe von 353 mm eignet sich der Dx46 zum Einbau in ein 19^ -Rack. Sorgen Sieitte stets für ausreichend Abstand zum Rack oder anderen Geräten, so dass die Luft ungehindert zirkulieren kann. Achten Sie darauf, dass die Lüftungsöffnungen nicht blockiert sind. Befestigen Sie den Dx46 stets an allen vier dazu vorgesehenen Punkten in den Rack-Winkeln.

NETZANSCHLUSS

Schlieben Sie den Dx46 stets mittels mitgelieferten Netzkabels oder einem für Ihr Land zugelassenen Netzkabel, das Sie von ihrem Handlcr / Ausruster erhalten haben, an. Der Dx46 darf ausschlieBlich an ordnungsgemaa geerdeten Netzsteckdosen mit Schutzkontakt betrieben werden, deren Netzspannung im Bereich von 100 bis 240 V AC, 50 bis 60Hz liegt. Der Dx46 besitzt ein Universal-Netzteil, das die vorliegende Netzspannung automatisch erkennt und nicht umgeschaltet werden muss.

AUDIOKABEL (ANALOG)

Verwenden Sie am Dx46 ausschließlich ausreichend abgeschirmte Audiokabel.

Symmetrische Ein-/Ausgänge

Sowohl eingangs- als auch ausgangsheitig ist symmetrische Verkabelung sehr zu empfehlen, da über unsymmetrische Audiokabel erhö Störsignale eingestreut werden und nur relativ kurze Kabelwege möglich sind. Die XLR-Anschlüsse des Dx46 sind folgendermaßen belegt: Pin 1 Ground, Pin 2 hot (+), Pin 3 cold (-). Die Abschirmung des Kabels muss mit Pin 1 verbunden werden. XLR auf XLR Kabel oder Stereoklinken auf XLR Kabel eignen sich gleichermaßen zum symmetrischen Anschluss am Dx46.

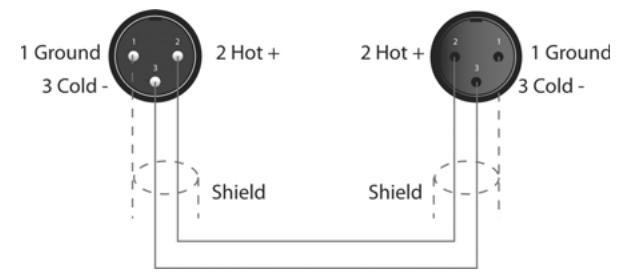

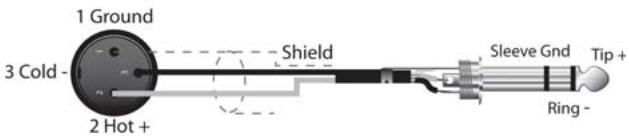

Abbildung 3-1: Symmetrisches XLR auf XLR Kabel bzw. XLR auf Klinke Kabel

Unsymmetrische Ein-/Ausgabe

Der Dx46 kann auch mit unsymmetrischen Kabeln betrieben werden. Allerdings erhöht sich hierbei das Risiko, dass Störsignale über die Kabel eingestreut werden. Unsymmetrische Kabel sollen nicht länger als 5 Meter sein. Außen dem kann bei unsymmetrischer Verkabelung der Pegel um 6 dB niedriger sein. Um diesen Pegelabfall zu vermeiden legen Sie Pin 3 des XLR-Anschlusses auf Masse. Hierdurch kann jeder die Signalqualität verschlechtert werden.

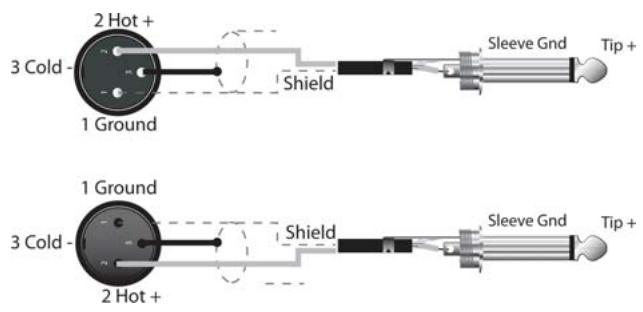

Abbildung 3-2: Unsymmetrisches XLR auf Klinke Kabel

Neben dem analogen Audioeingang steht ein digitaler AES/EBU-Eingang (AES3) zur Verfugung. Das digitale Eingangssignal wird an die Buchse AES/EBU IN angeschlossen. Es handelt sich um einen symmetrischen Eingang mit Übertrager zur galvanischen Isolierung. Über einen Sample-Rate-Converter wird das Signal an die interne Abtaustrate angepasst. Die XLR-Anschlüsse des Dx46 sind folgendermaßen belegt: Pin 1 Ground, Pin 2 hot (+), Pin 3 cold (-). Die Abschirmung des Kabels muss mit Pin 1 verbunden werden. XLR auf XLR Kabel oder Stereoklinken auf XLR Kabel eignen sich gleichermaßen zum symmetrischen Anschluss am Dx46.

HINWEIS: Für den Anschluss müssen 110 Ohm AES/EBU-Kabel verwendet werden.

ETHERNET

Durch den Anschluss des Dx46 über die Ethernet-Schnittstelle wird die Kommunikation eines oder mehrerer PCs mit dem Dx46 erhögt. Hierdurch kann die komfortable Konfiguration des Dx46 über die IRIS-Net Software erfolgen. Die Ethernet-Schnittstelle ist als RJ-45-Buchse (8P8C) ausgeführrt. Es werden die beiden Ethernet-Standards 10Base-T und 100Base-TX unterstützt.

Status-LEDs

Die Ethernet-Schnittstellen des Dx46 besitzen jeweils eine orange und eine grüne LED zur Status-Anzeige der Ethernet-Verbindung. Wenn kein Netzwerkkabel eingesteckt ist sind bye LEDs aus. Die orange Connectivity-LED an der linken Seite der Ethernet-Schnittstele leuchtet, wenn der Dx46 eine Ethernet-Verbindung mit einem anderen Gerät (z.B. anderer Dx46 oder ein Ethernet-Switch) aufgebaut hat. Die grüne Network-Traffic-LED auf der rechten Seite der Ethernet-Schnittstelle leuchtet bei jeder Übertragung von Ethernet-Daten kurz auf.

CONTROL-PORT

Der Control Port des Dx46 stellt fünf frei programmierbare Steuereingänge zur Verfügung. Die Eingänge sind mit 1 bis 5 durchnummeriert. Nebenstehende Abbildung zeigt die korrekte Beschaltung des Steuereingang 1.

USB

Der frontseitige USB-Port dient zum Anschlieben des Dx46 an einen PC, so dass Sie den Dx46 mittels der IRIS-Net Software bedieten und konfigurieren können. Der Port entspricht der USB 1.1. Passende USB-Kabel erhalten Sie im Computerfachhandel.

Das an dieser Schnittstelle angeschlossene Kabelarf laut USB-Spezifikation hochstens 5 Meter lang sein. Bei der USB-Schnittstelle des Dx46 handelt es sich um eine Buchse des USB-Typ B (female).

ANSCHLIEUEN AN VERSTÄRKERN

Es ist sehr wichtig, dass Sie den korrekten Anschluss aller Verstärker überprüfen. Der Dx46 bietet die Möglichkeit jeder Ausgang einen bestimmten Frequenzbereich zuzuweisen, siehe folgende Tabelle.

Tabelle 3-3: Mögliche Ausgangs-Frequenzbereiche

Frequenzbereich	Beschreibung
Sub	Subwoofer-Signale
Lo	Bass- bzw. Lo-Mid-Signale
Mid	Mitten-Signale
Hi	Hochton-Signale

Daher sollen Sie stets sicherstellen, dass an den entsprechenden Ausgängen die richtigen Endstufen und Lautsprechersysteme angeschlossen sind. Falsch angeschlossene Veränder konnen zu unerwarteten Ergebnissen oder Schäden an den Lautsprecherkomponenten führen.

Beachten Sieitte auch, dass jedes Preset des Dx46 individuelle DSP- und Bandpass-Einstellungen fur die Ausgangskanale beinhaltet. Daher ist es mocrlich, dass beim Laden eines anderen Presets die Konfiguration eines Ausgangskanals wechselt, beispielsweise von Hochton zu Sub. Vergewissern Sie sich grundsatzlich, dass alle Verstärker und Laufsprechersysteme entsprechend der zu erwartenden Konfiguration angeschlossen sind, bevor Sie ein anderes Preset verwenden.

EINSTELLEN DES EINGANGSPEGELS

Der letzte Schritt beim Einstellen, Installieren und Anschlieben des Dx46 ist das Einstellen der korrekten Eingangspegel. Der Dx46 verfügt über keine Eingangspegelregler. Die Einstellung des Eingangspegel muss über den L/R-Ausgangspegel des angeschlossenen Mischpuls (oder einer anderen Audiosignalquelle) erfolgen. Abhängig von der im Setup-Menu gewählten Anschlussvariante werden die Pegel der analogen oder digitalen (AES/EBU) Eingangssignale angezeigt.

Ein optimes Signal-/Rauschverhältnis ist dann gegeben, wenn die Eingangs-LEDs bis 0dB, die +6dBu LED (grün) und die +12dBu LED (gelb) konstant leuchten. Da der Dx46 ein digitaler Audioprocessor ist und digitales Clipping zu sehr unschönen Resultaten führt, sollte die Clip-LED (rot) nie leuchten. Falls das Eingangssignal des Dx46 übersteuert wird, reduzieren Sieitte den Ausgangspiegel am angeschlossenen Mischpult.

Um möglicherweise zu hohe Ausgangspegel des angeschlossenen Mixers oder anderer Audiogeräte an den Dx46 anzupassen, können die Eingangsgepel vor der A/D-Wandlung um 6 dB reduziert werden. Bei Anschluss hoher Ausgangspegel erzielen Sie ein besseres Signal-/Rauschverhältnis, wenn Sie die 6 dB Absenkung aktivieren, anstatt die Ausgangspegel am Mischpult herunter zu regeln.

4 Setup

Das Setup-Menu betiet direkten Zugriff auf die Parameter des Dx46. Über das LCD让学生 sich Voreinstellungen unterlichlicher Funktionen anpassen. Betätigkeiten Sie die Taste Setup, um die ersten Setup-Ansicht anzuzeigen.mittels Value Up / Down-Pfeiltasten konnen Sie durch das Setup-Menu scrollen, und die < SELECT > Pfeiltastendienen zum Auswahlen von Setup-Parametern. Veränderungen an den Parametern konnen Sie mittels Value Up /Down-Tasten vornehmen.

ACKTUNG: Lesen Sie diese Bedienungsanleitungitte aufmerksam und sorgfaltig durch, und befolgen Sie alle Bedienhinweise und Anweisungen, um die Leistung des Dx46 optimal nutzen zu konnen und den Prozessor, Ihr System sowie sich selbst vor Schaden zu schützen. Andernfalls konnen Fehlfunktionen auftreten oder Schäden entstehen.

4.1 Setup-Menus

NEUE KONFIGURATION ERSTELLLEN (NEW CONFIGURATION)

Im Dialog NEW CONFIGURATION können Sie ein neues, leeres Setup für Ihr System erstellen.

Betätigten Sie die Store-Taste. Es entscheidt folgender Dialog:

Destination Preset: U25
Name: Default User Preset 1
Press 'Store' to continue

Wahlen Sie mit den Value Up / Down-Tasten den Anwender-Speicherplatz Destination Preset aus (U01 bis U30), auf dem das neue Preset gespeichert werden soll. Anschließlich wechseln Sie mit den < SELECT > Tasten ins Feld Name, wo die Einstellung des Presetnamens erfolgt. Verwenden Sie zur Änderung des selektieren Zeichens die Value Up / Down-Tasten. Der Dx46 stellt zur Namensgebung den kompletten ANSI-Zeichensatz, inklusive Groß-/ Kleinschreibung sowie Zahlen und Symbole, zur Verfügung. Durch gedrückt halten der Value Up / Down-Tasten können Sie schnell in der jeweiligen Richtung durch den Zeichensatz scrollen. Mittels < SELECT > Tasten wahren Sie das vorherige oder folgende Zeichen aus. Betätigten Sie nach der Ungabe der gewürschten Presetnamen erneut die Store-Taste. Es erscheint folgender Dialog:

Config: 3-Way Stereo Press 'Store' to continue

Wahlen Sie mittels < SELECT > Tasten den Parameter Config aus, und verwenden Sie die Value Up / DownPfeiltasten, um die für Ihr System am besten geeigneten Konfiguration auszuwahlen:

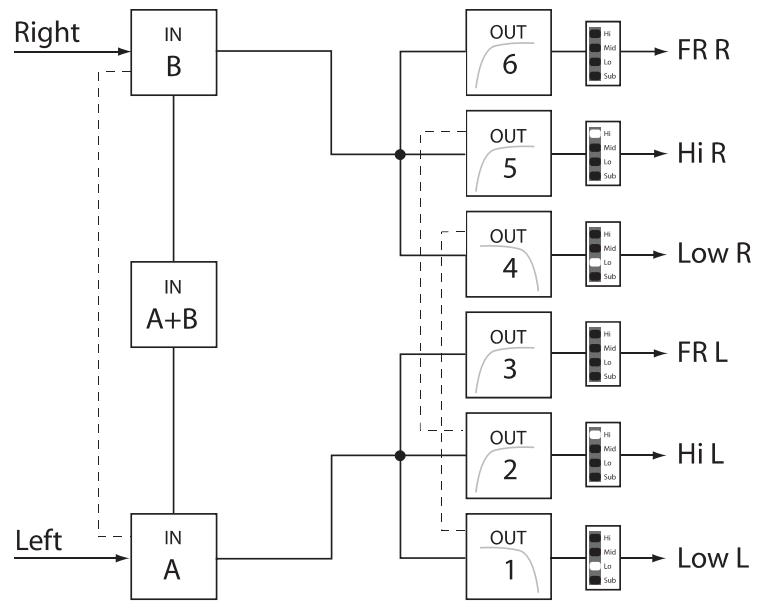

2-Wege Stereo + FR

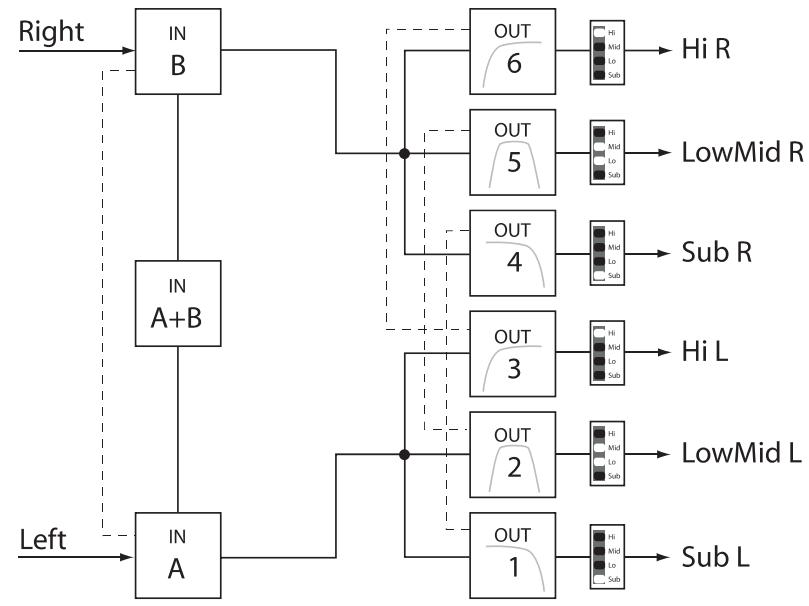

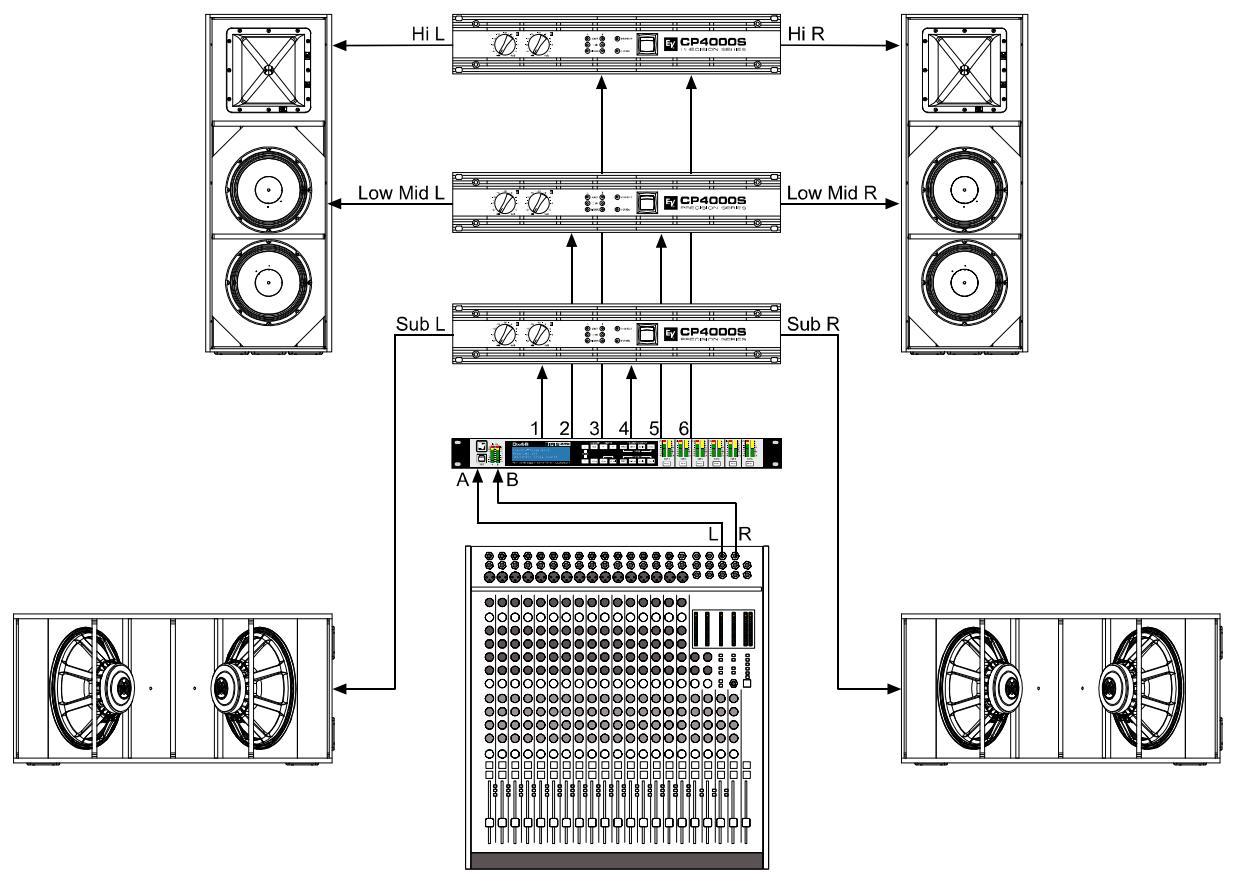

3-Wege Stereo
4-Wege + FR

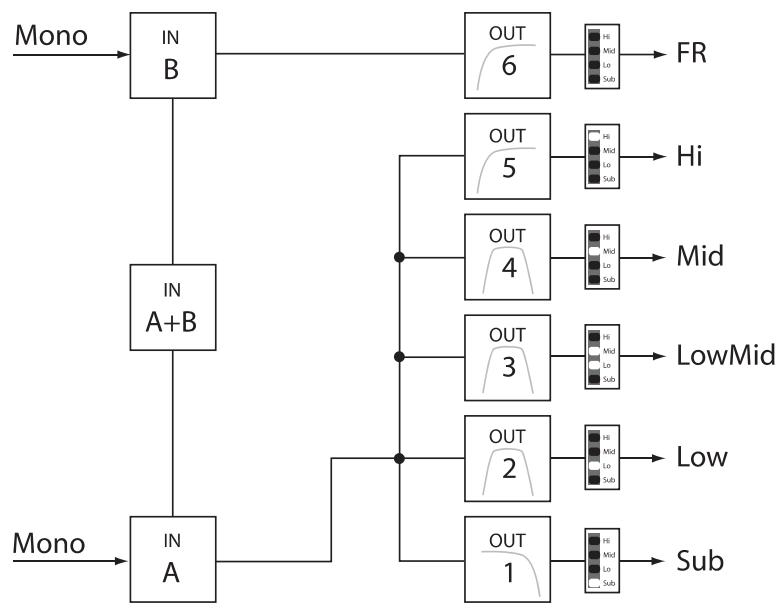

- 5-Wege + FR
Freie Konfiguration

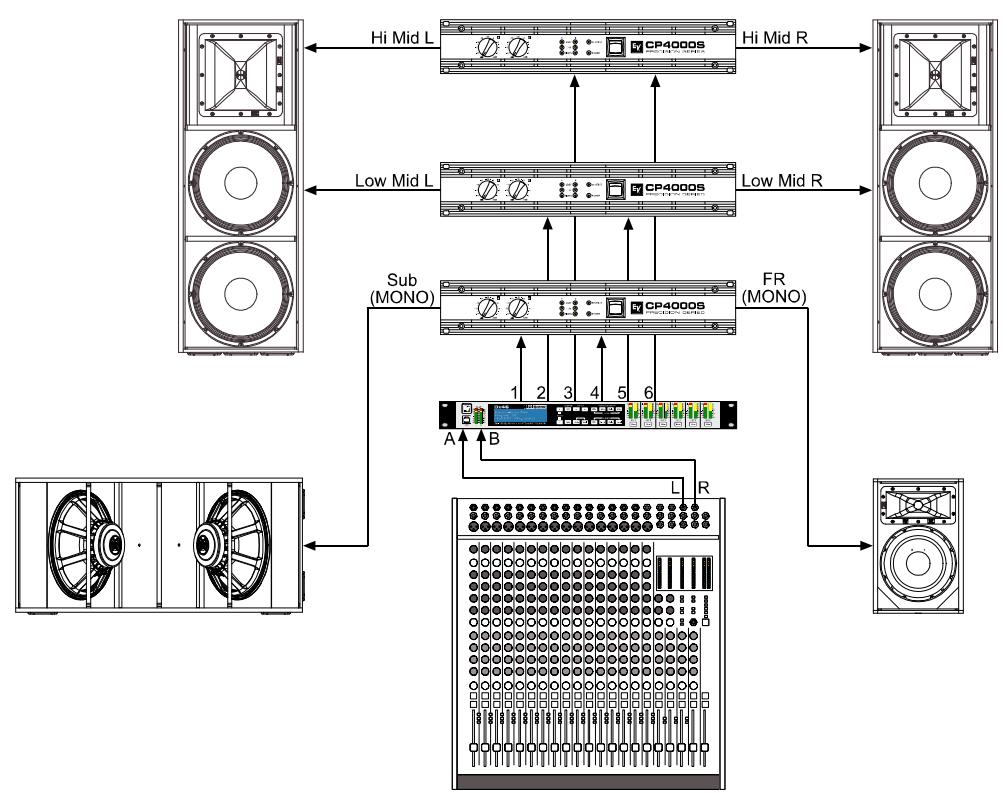

3-Wege Stereo-Mono Sub+FR

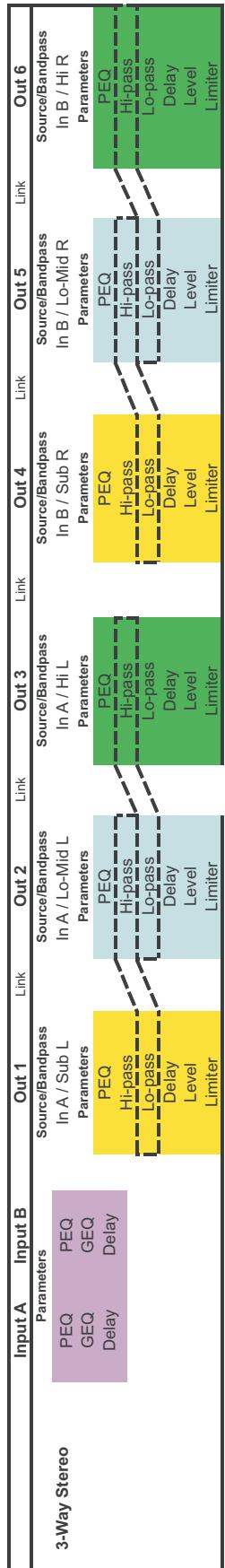

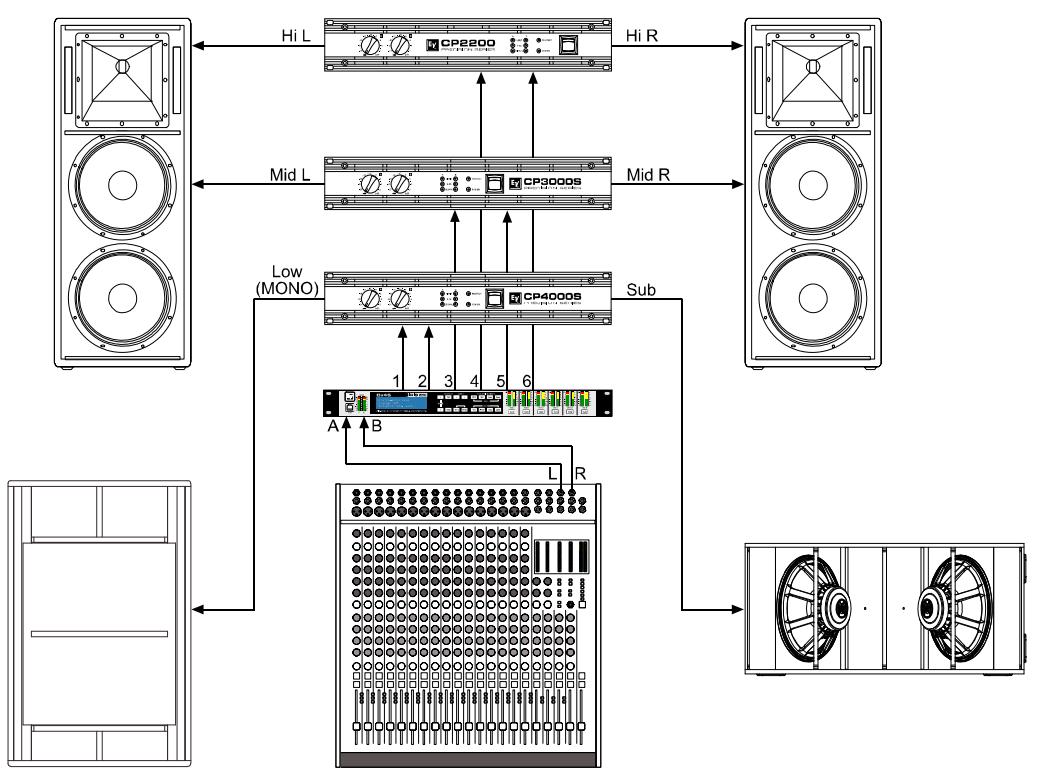

4-Wege Stereo-Mono Sub/LF

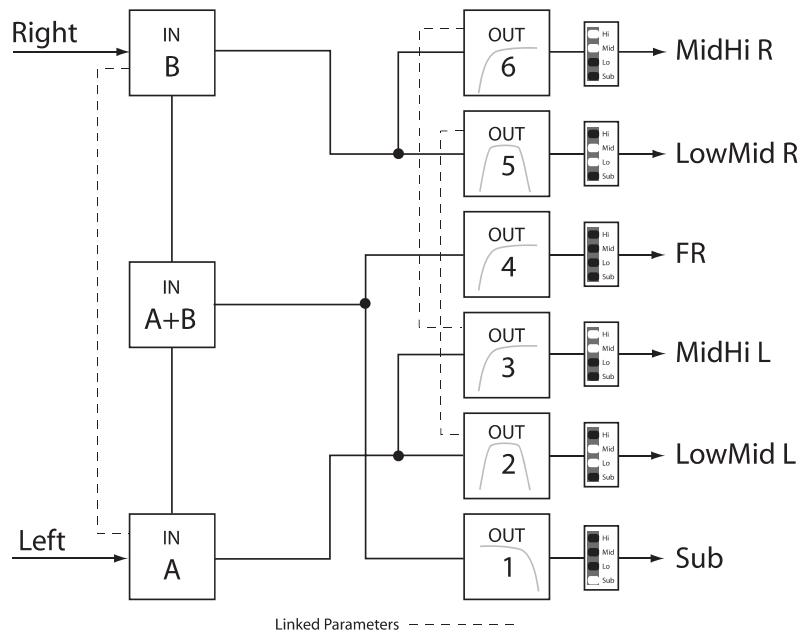

Abhängig von der gewählten Konfiguration werden die Crossover-Filter bereits voreingestellt. Nähere Einzelheiten zu den Konfigurationen finden Sie auf Seite 81.

Erneutes Drücken der Store-Taste schliebt den Vorgang ab und Sie konnen mit der Editierung der Parameter von Ein- und Ausgangskanäten beginnen.

ACHTUNG: Überprüfen Sie, bevor Sie mit der Beschallung beginnen sowie vor jedem Laden eines neuen Presets, ob die angezeigte Konfiguration den Gegebenheiten des Beschallungs-systems und die vorgenommenen Anschlüsse innerhalb Ihres Systems der gewährten Konfiguration entsprechchen. Andernfalls riskieren Sie unerwartete Ergebnisse oder mögliche Schäden am Gesamtsystem oder seiner Komponenten.

LADEN VON PRESETS ÜBER GPI KONFIGURIEREN (PRESET RECALL)

Der GPI-Eingang des Dx46 erlaubt das Laden von Presets über externe Kontakte, siehe auch Abschnitt "27 - CONTROL PORT" auf Seite 58. In this Dialog konnen Sie für jeder der fünf GPI-Eingänge ein Preset wahlen, das bei Aktivierung des Eingangs geladen werden soll.

Setup: PRESET RECALL
Port(State): 1(1) 2(1) 3(1) 4(1) 5(1)
Preset: Off Off Off Off Off

Verwenden Sie zur Auswahl des gewünschten Port die < SELECT > Tasten. Wahlen Sie danach mittels VALUE Up / Down-Pfeiltasten das zu ladende User-Preset (U01 bis U30) bzw. Factory-Preset (F01 bis F60). Wahlen Sie den Eintrag Off, wenn bei Aktivierung des Engangs kein Preset geladen werden soll.

Für die Zustands-Darstellung der GPI-Port Eingänge gilt:

• 1 bedeutet Kontakt offen, es wird also keine Aktion ausgeführ.
• 0 bedeutet Kontakt geschlossen, bei Wahl eines zugehörigen Presets im Dialog PRESET RECALL (siehe Seite 69) wird das Pre-set geladen.

SIGNAL GENERATOR

Der Dx46 besitzt einen Signalgenerator der zur Generierung folgender Signalarten verwendet werden kann:

Sinus-Signal
- WeiBes Rauschen
- Rosa Rauschen

In this Dialog konnen Sie den Signalgenerator für jeder Eingang aktivieren sowie die Signalart und den Signalpegel konfigurieren.

Setup: SIGNAL GENERATOR
Type: Sine Frequency: 1000Hz
A: Off -60.0dBu B: Off -60.0dBu

Verwenden Sie zur Auswahl der verschiedene Parameter die < SELECT > Tasten. Die über den Parameter Type eingestellte Signalart gilt stets für beiden Eingänge. Bei der Signalart Sinus-Signal (Sine) liegt zusätzlich der Parameter Frequency zur Verfügung. Die Aktivierung und der gewünschte Signalpegel (in dBu) des Signalgenerators kann für Eingang A bzw. B separates gewählt werden.

AUDIO- UND CONTROL PORT-EINGänge (INPUT)

In dieser Dialog können Sie den Audio-Eingangsmodus konfigurieren, zusätzlich wird der momentane Zustand der Eingänge des GPI-Port angezeigt.

Setup: INPUT Audio: Analog -6dB PAD: Off Gain A:0.0dB Gain B:0.0dB

Verwenden Sie zum Auswahlen des Parameter Audio die < SELECT > Tasten. Wahlen Sie danach mittels VALUE Up / Down-Pfeiltasten zwischen Analog- und Digital-Eingang. Für den Fall, dass Sie die analogen Eingänge benutzen, stehen noch die Möglichkeit der Absenkung um 6 dB zur Verfügung. Verwenden Sie die < SELECT > Tasten um

zum Feld -6dB PAD zu gelangen. Stellen Sie hier mittels VALUE Up/Down Tasten den Wert auf On, um die Absenkung zu aktivieren bzw. auf Off, um diese zu deaktivieren. Bei aktivierter 6dB Absenkung leuchtet die "-6dB"-LED auf der Geräterückseite (siehe Seite 59).

Zusätzlich kann für jeder der beiden Eingänge unabhängig voneinander eine Verständlung von -60 dB bis +12 dB eingestellt werden. Dies ist z. B. hilfreich, wenn die Pegel von 2 Monosignalen angeglichen werden sollen, ohne in das Preset einzugreifen.

DISPLAY-EINSTELLUNGEN KONFIGURIEREN (DISPLAY)

Dieser Dialog erhögt den Displaykontrast an wechselnde Lichtverhältnisse bei unterschiedlichen Umgebungen anzupassen. Zusätzlich kann ein Bildschirmschoner aktiviert und die Tastenbeleuchting angepasst werden.

Wahlen Sie mittels < SELECT > Tasten den Parameter Contrast aus, und stellen Sie mittels VALUE Up / Down-Pfeiltasten den am besten geeigneten Kontrastwert im Bereich von -10 bis +10 aus. Wahlen Sie mittels < SELECT > Tasten den Parameter Brightness aus, und stellen Sie mittels VALUE Up / Down-Pfeiltasten die am besten geeignete Helligkeit der Bildschirm- und Tastenbeleuchtung im Bereich von 0 bis 10 ein. Wahlen Sie mittels < SELECT > Tasten den Parameter Screensave aus, und wahlen Sie mittels VALUE Up / Down-Pfeiltasten die Einstellung enable zur Aktivierung bzw. disable zur Deaktivierung des Bildschirmschoners.

FIRMWARE-VERSION ANZEIGEN (FIRMWARE)

In dieser Fensteransicht wird die derzeit installierte Firmwareversion des Dx46 angezeigt.

Setup: FIRMWARE Electro-Voice Dx46 V1.0.0

ETHERNET-SCHNITTSTELLE KONFIGURIEREN (IP)

In dieser Fensteransicht wird die IP-Adresse und Netzwerkmaske der Ethernet-Schnittstelle des Dx46 angezeigt. Verwenden Sie zum Auswahlen der IP-Adresse bzw. der Netzwerkmaske die < SELECT > Tasten. Bearbeiten Sie

Setup: IP Address:10.30.3.239 Mask:255.255.254.0

danach mittels VALUE Up / Down-Pfeiltasten den gewährten Parameter. Folgende Tabelle zeigt die Werkseinstellungen.

Tabelle 4-1: Werkseinstellungen der Ethernet-Schnittstelle

Parameter	Wert
IP-Adresse	192.168.1.100
Netzwerkmaske	255.255.255.0
Standard-Gateway	192.168.1.1

GERÄTE-INFORMATIONEN ANZEIGEN (DEVICE INFO)

In dieser Dialog wird der aktuelle Stand des Betriebsstundenzahlers angezeigt und die MAC-Adresse angezeigt. Jeder Dx46 besitzt ab Werk eine feste, eindeutige MAC-Adresse.

Setup: DEVICE INFO
Ontime: 10days 00h 22m 07s
MAC-Address: 00-0b-7c-ff-fe-26

GERÄT SPERREN (LOCK)

Über diesen Dialog konnen Einschränkungen der Bedienung des Dx46 aktiviert bzw. deaktiviert werden.itte beachten Sie hierzu den Abschnitt "Zugriffssperre" auf Seite 72.

In thisem Dialog konnen Sie den Editiermodus (Standard oder Full) einstellen.

Der Dx46 befindet sich nach dem Einsatz im Standard Edit Modus, bei dem die Parameter der Eingangs- und Ausgangskanäe entsprechend verLINKt sind,ähere Einzelheiten hierzu finden Sie auf Seite 90. Im Full Edit Modus sind Parameter - unabhängig davon, welche Konfiguration gewählt wurde - nicht zwingend miteinander verknüpf. Verwenden Sie zum Auswählen des Parameters Edit Mode die < SELECT > Taste, und wahlen Sie den gewünschten Editiermodus aus.

Die Parameter Link, Id und Mask (siehe folgende Tabelle) werden verwendet wenn die Konfiguration von über Ethernet verbundenen Dx46 Geräten stets gleich sein soll. Mittels < SELECT > Tasten wahlen Sie den gewünschten Parameter aus. Danach können Sie den Wert mittels VALUE Up / Down-Pfeiltasten einstellen.

Tabelle 4-2: Default settings of the ethernet interface

Parameter	Voreinstellung	Beschreibung
Link	off	Die Einstellung deses Parameters ist nur dann relevant, wenn an einem Ethernet mehrere Dx46 betrieben werden. Wahlen Sie die Einstellung Master, wenn dieser Dx46 als Master die Parameter für andere Dx46 (Slave) vorgegeben soll. Wahlen Sie die Einstellung Slave, wenn dieser Dx46 als Slave von einem anderen Dx46 (Master) Parameter übernehmen soll. Wahlen Sie die Einstellung Off wenn dieser Dx46 unabhängig von anderen Dx46 im Ethernet arbeiten soll.
Id	0	Geben Sie eine eindeutige Nummer für den Dx46 ein. Wenn sich mehrere Master Geräte in einem Netzwerk befinden, beachten Sieitte, entsprechliche IDs für jeder Master zu benutzten. Bei den Slave Geräten muss die ID des Master Gerätes eingestellt werden, von dem es seine Parameter besteht.
Mask	Slave „übernimmt alle Parameter vom Master	Bei Wahl des Link „Slave“ wahren Sie hier die Gruppen von Parameterern aus, die dieser Dx46 von einem Master übernehmen soll. Folgende Gruppen stehen zur Verfügung: • D: Parameter des Geräts • A bzw. B: Parameter des jeweiligen Eingangs • 1 bis 6: Parameter des jeweiligen Ausgangs

EINHEITEN EINSTELLLEN (PARAMETER UNITS)

In this Dialog konnen Sie die Umgebungstemperatur, die Temperatur-Einheit und die Bezugsskala des Limiters konfigurieren. Die Umgebungstemperatur dient zur Berechnung der Schallgeschwindigkeit (siehe unten), wenn Sie Verzögerungszeiten in Entfernungen umrechten möchten.

Setup: PARAMETER UNITS Temp: 68.0^ Units: Fahrenheit Limiter Threshold: dBu (DSP output)

Mittels < SELECT > Tasten wahlen Sie den Parameter Temp aus. Danach konnen Sie den Temperaturwert mittels VALUE Up / Down-Pfeiltasten im Bereich von -4.0 °F bis +140.0 °F bzw. -20.0 °C bis +60.0 °C einstellen. Über den Parameter Units legen Sie fest, ob die Temperaturangaben in Fahrenheit oder Celsius erfolgen. Der Parameter Limiter Threshold erlaubt die Auswahr von dBu (DSP output) bzw. Vpk (Amp output) als Maßeinheit.

Schallgeschwindigkeit

Die Geschwindigkeit, mit der sich Schallwellen ausbreiten, hängt unter Anderem auch von der jeweiligen Luftdichte ab. Kalte Luft istDICher als warme Luft. Daher breitet sich Schall in kalter Luft langsamer als in warmer Luft aus. Gerade über groBere Entfernungen wirkt sich der Einfluss der Temperatur merklich aus. Denken Sie beispiselsweise an rund um den Zuhörerbereich platzierte,weit voneinander entfernte Laufsprecher-Arrays bei Open-Air Konzerten. Auch bei Indoor-Veranstaltungen und abendlichen Konzerten im Freien playen Temperaturunterschiede eine Rolle. Die Geschwindigkeit des Schalls beträgt bei normaler Raumtemperatur 346 Meter pro Sekunde. Bei Temperaturen um den Gefrierpunkt breitet sich Schall mit einer Geschwindigkeit von 331 Metern pro Sekunde aus. V bezeichnet die Schallgeschwindigkeit und T die Lufttemperatur. Mittels folgender Formel konnen Sie die durchschnittliche Schallgeschwindigkeit fur beliebige Temperaturen (in Grad Celcius) berechnen: V = 331m / s + (0.6m / s / C)^* T. Dennoch soll nicht unerwahnt bleiben, dass andere Faktoren, wie z. B. Luftfeuchtigkeit, die Ausbreitungsgeschwindigkeit des Schalls ebenfalls beeinflussen.

PEGELANZEIGEN

In thisem Dialog konnen Sie das Anzeigeverhalten der VU-Anzeigen einstellen.

Wahlen Sie mittels < SELECT > Tasten den Parameter VU Mode aus. Verwenden Sie die VALUE Up / Down-Pfeiltasten, um zwischen Normal fast (Normal), Peak Hold oder Slow decay (Langsam) zu wahren. Wahlen Sie mittels < SELECT > Tasten den Parameter VU Reference aus. Verwenden Sie die VALUE Up / Down-Pfeiltasten, um zwischen Limiter Threshold und D/A Clip zu wahren.

4.2 Zugriffssperre

These Sperre bietet dem Administrator die Mogglichkeit, Systemeinstellungen vor unerwunschten Veränderungen durch den Anwender zu schutzten. Die zur Verfugung stehenden Stufen der Zugriffssperre sind in folgender Tabelle zusammengefasst.

Tabelle 4-3: Zugriffsschutz des Dx46

Mode	Beschreibung
GUI-Settable	Ein oder mehrere Parameter des Geräts wurden über IRIS-Net gespert und sind im Display nicht sightbar und/oder können am Gerät nicht editiert werden.
Panel and USB Locked	Die Tasten auf der Frontseite des Dx46 sind gespert. Das Gerät kann über IRIS-Net bedient und konfiguriert werden. Die Verbindung mit dem PC kann nur über Ethernet erfolgen, der USB-Anschluss an der Frontseite ist gespert.

Tabelle 4-3: Zugriffsschutz des Dx46

Mode	Beschreibung
Panel Locked	Die Tasten auf der Frontseite des Dx46 sind gesperrt. Das Gerät kann über IRIS-Net bedient und konfiguriert werden. Die Verbindung mit dem PC kann sowohl über USB als auch über Ethernet erfolgen.
Unlocked	Die Bedienung des Dx46 ist nicht eingeschränkt.

Der Zugriff kann direkt über das frontseitige Bedienfeld des Dx46 oder über IRIS-Net gespeppt werden.

ZUGRIFFSSPERRE ÜBER DAS BEDIENFELD

Betätigung Sie die Setup-Taste und verwenden Sie die VALUE Up / Down-Tasten, um den Zugriffssperre-Dialog LOCK auszurufen.

Aktivierung der Zugriffssperre

Wahlen Sie mittels < SELECT > Tasten den Parameter Mode aus, und stellen Sie mittels VALUE Up / Down-Pfeiltasten den gewünschten Zugriffsschutz ein. Für den Zugriffschutz wird ein vierstelliger, numerischer Code verwendet. Wahlen Sie mittels < SELECT > Tasten die einzelnen Stellen des Parameter Code aus, und stellen Sie mittels VALUE Up / Down-Pfeiltasten die jeweilige Zahl (0 bis 9) ein. Betätigten Sie die Store-Taste um den Zugriffschutz zu aktivieren.

Deaktivierung der Zugriffssperre

Ist eine Sperre aktiv, so erscheint bei Anzahl des Dialog LOCK unter Mode die gesperste Funktion. Zur Deaktivierung wird ein vierstelliger, numerischer Code besteht. Wahlen Sie mittels < SELECT > Tasten die einzelnen Stellen des Parameter Code aus, und stellen Sie mittels VALUE Up / Down-Pfeiltasten die jeweilige Zahl (0 bis 9) ein. Betätigten Sie die Store-Taste um den Zugriffsschutz zu deaktivieren.

ZUGRIFFSSPERRE ÜBER IRIS-NET

Öffnen Sie das Configuration Panel des Dx46. Im Reiter Front Panel Access können Sie die Zugriffssperre des Dx46 konfigurieren. Alle oder auch nur einzeln DSP-Blocke und/oder individuelle Parameter innerhalb der DSP-Blocke des Dx46 können durch Auswahlen der entsprechenden Box und Setzen des jeweils zugehörigen Symbols gespeit (Schloss) oder verborgen (Auge) werden.

5 Run-Time-Modus

5.1 LCD(Display)

Nach dem Einsatz erscheint im LCD des Dx46 die Run-Time-Darstellung, bei der Speicherplatz und Name des aktuellen Presets zusammen mit der Konfiguration, auf der das Preset basiert, angezeigt werden. In der obersten Zeile wird der Gerätename (Device Name) angezeigt. Diese kann per IRIS-Net Software angepasst werden um z. B. Informationen über die Funktion des Gerätes anzuzeigen wie FOH left, Sub-Array etc.

Electro-Voice Dx46

U01 Default User Preset 1 FREE CONFIGURATION

ACHTUNG: Überprüfen Sie, bevor Sie mit der Beschallung beginnen sowie vor jedem Laden eines neuen Presets, ob die angezeigte Konfiguration den Gegebenheiten des Beschallungs-systems und die vorgenommenen Anschlüsse innerhalb Ihres Systems der gewählten Konfiguration entsprechen. Andernfalls riskieren Sie unerwartete Ergebnisse oder mögliche Schäden am Gesamtsystem oder seiner Komponenten.

Der Kontrast des LCD und die Beleuchtung der Tasten am Frontpanel konnen im Setup-Menu eingestellt werden. Dies ermoigt die Anpassung an entsprechliche Lichtverhältnisse und Betrachtungswinkel (siehe Seite 64). Au-berdem besteht die Mogglichkeit, einen Bildschirmschoner (Screensaver) einzuschalten. Sollen bei aktiviertem Screensaver ca. 1 Minute lang keine Eingaben erfolgen, so werden die LEDs und die Tastenbeleuchtung auf 50% ihrer normalen Helligkeit zurückgeregt. Au-berdem erscheint im LCD eine Animation des Electro-Voice-Logos statt der normalen Run-Time-Darstellung (siehe oben).

Während des Betriebs zeigen die linke und rechte Eingangspegelanzeige die Signalpegel, die an den analogen oder digitalen Eingängen des Dx46 anliegen, an. Der Dx46 besitzt keine eigenen Eingangspegelregler. Die korrekten Eingangspegel konnen mittels L/R-Ausgangspegelregler am angeschlossenen Mischpult oder einer anderen Audio-Signalquelle eingestellt werden.

Ein optimes Signal-/Rauschverhältnis ist dann gegeben, wenn die Eingangs-LEDs bis 0dB, die +6dBu LED (grün) und die +12dBu LED (gelb) konstant leuchten. Da der Dx46 ein digitaler Audioprocessor ist und digitales Clipping zu sehr unschönen Resultaten führt, sollte die Clip-LED (rot) nie leuchten. Falls das Eingangssignal des Dx46 übersteuert wird, reduzieren Sieitte den Ausgangspiegel am angeschlossenen Mischpult. Zur Anpassung des Eingangspiegel kann auch die -6 dB Absenkung verwendet werden.

Abbildung 5-1: Pegelanzeigen der Eingangskanäle

AUSGANGSSIGNALE

Jeder Ausgangskanal besitzt ein Ausgangspiegel-VU-Meter mit acht Segmenten, dessen Ansprechverhalten im Setup-MENU (siehe Seite 66) ausgewählten werden kann:

Abbildung 5-2: Pegelanzeige eines Ausgangskanals

Das gelbe Segment des VU-Meter zeigt an, dass der Limiter im Ausgang aktiv ist. Ein gutes Verständnis von Funktion und Anzeigecharakteristik dieser Pegelanzeigen erleichtert Ihnen die Arbeit mit dem Dx46. Die Ausgangspiegel werden standardmäßig als Verhältnis „dB to Limiter Threshold" oder „dB to D/A-Clip" dargestellt. Mit anderen Worten: diese Anzeigen stellen die Aussteuerungsreserve (Headroom) zwischen Ausgangspiegel und Ansprechwelle (Threshold) des Limiters bzw. zur Clipgrenze der D/A-Wandler dar. Zusammen mit der Gain Reduction-Anzeige erhögt das eine umfassende Beurteilung von Pegel und verbleibendem Headroom - vor und nach der Signalbegrenzung - so dass Systempegel wirkungsvoll optimiert werden konnen. Dies bedeutet jedoch eben falls, dass bei gleichem Eingangssignal, abhängig vom eingestallenten Limiter Threshold, die Ausgangssignale unter-schiedlich angezeigt werden. Die roten Segmente signalisieren, dass im Signalpfad des Ausgangs eine Übersteuerung aufgetreten ist. Dies sollte, durch Anpassen des entsprechenden Ausgangspegels, vermieden werden. Zur Umschaltung der VU Reference siehe Seite 66.

5.3 Gain Reduction-Anzeigen der Ausgangskanäle

Jeder Ausgangskanal besitz eine Gain Reduction-Anzeige mit vier Segmenten, die den Effekt des Limiters im Ausgangskanal auf den Ausgangspiegel im Bereich von -3 dB bis -12 dB anziegt. Das Begrenzen der Ausgangspiegel kann umgangen werden, indem Sie den Editiermodus aufrufen und bei den Ausgangs-Limiter-Einstellungen die Einstellung Bypass auswahlen.

Abbildung 5-3: Gain Reduction-Anzeige eines Ausgangskanals

5.4 Mute-Tasten der Ausgangskanäle

Jeder Ausgangskanal besitz eine beleuchtete Stummschaltungstaste Mute. Das Betätigten der Mute-Taste schaltet das Ausgangssignal des entsprechenden Kanals aus. Im aktiven Zustand leuchtet die Taste rot, d. h. der entsprechende Ausgang ist stummgeschaltet. Durch erneutes Betätigten der Mute-Taste wird das Ausgangssignal des betreffenden Kanals wieder ausgegeben.

5.5 Funktionsanzeigen der Ausgangskanäle

Jeder Ausgangskanal besitz eine Funktionsanzeige mit vier Segmenten, die zusammen jederzeit Aufschluss über die aktive Konfiguration des Dx46 liefern. Für jeder mögliche Konfiguration des Dx46 wird mittels der Funktionsanzeigen ein Ausgangskanal als Sub-, Low-, Low/Mid-, Mid-, Mid/Hi-, Hi- oder Full-Range-Ausgang gekennzeichnet. Ein oder zwei benachbarte LEDs dienen hierbei der Darstellung aller möglichen Ausgangs-Bandpassfilter. Bei Kanalen, die als Full-Range konfiguriert sind, leuchtet keine LED.

Abbildung 5-4: Funktionsanzeige eins Ausgangskanals

5.6 Presets aufrufen

Der Dx46 verfügbar über 60 Werks-Presents (F01 bis F60). Zusätzlich bietet er die Möglichkeit bis zu 30 Anwender-Presents zu speichern (U01 bis U30). Die Werks-Presents wurden so programmiert, dass sie üblichen Systemkonfigurationen bei Verwendung von Electro-Voice Lautsprechersystemen entsprechen. Die Anwender-Presents erfolgslichen Ohnen, anderen Systemkonfigurationen bzw. Lautsprechersystemen zu verwenden.

Betätigen Sie zum Aufrufen eines Presets die Taste im Bedienfeld des Dx46. Im Display erscheint die Recall Preset-Ansicht.

Recall Preset: U01
Name: Default User Preset 1
Press 'Recall' to continue

Das{nachste Preset in der Lieste der verfugbaren, gespeicherten Presets wird angezeigt. Mittels der Value Up- oder Down-Tasten wahlen Sie das aufzurufende Preset aus. Betätigen Sie erneut die Recall-Taste. Im Display erscheint folgender Dialog:

Betätigen Sie die Recall-Taste ein drittes Mal, um das Laden eines neuen Presets zu bestätigen.

Falls das Preset, das Sie aufrufen, eine andere Konfiguration verwendet als das derzeit aktive Preset, erscheint im Display die Meldung: "Changing config can damage speakers". Hiermit werden Sie darauf fingewiesen, dass das neue Preset möglicherweise nicht zu ihrer Systemkonfiguration oder Systemverkabelung passt. Durch erneutes Betätigten der Recall-Taste bestätigen Sie ihre Wahl, und das ausgewählte Preset wird geladen.

ACKTUNG: Vergewissern Sie sich, dass das neue Preset sich zur Verwendung mit ihrer Systemkonfiguration eignet und dass die Anschlüsse innerhalb Ihres Systems der Konfiguration des gewährten Presets entsprechen. Andernfalls riskieren Sie unerwartete Ergebnisse oder mögliche Schäden am Beschallungssystem oder an einzelnen Komponenten.

Betätigkeiten Sie zum Abbrechen des Recall-Prozesses, ohne ein neuen Preset zu laden, die Edit-, Setup- oder eine der DSP-Block-Tasten. Nach Betätigkeiten der Edit- oder Setup-Taste keht das Display zur Normaldarstellung (Runtime-Modus) darüber. Nach Betätigkeiten der DSP-Block-Tasten erscheidt die entsprechende DSP-Block Editieran-sicht.

5.7 Preset speichern

Editierte Presets können in einem der 30 Anwender-Preset-Speicherplätze (U01 bis U30) geschichert werden. Betätigten Sie zum Speichern eines Presets die Taste Store. Im Display erscheidt die Store Preset-Ansicht:

Store Preset: U01
Name: Default User Preset 1
Press 'Store' to continue

Verwenden Sie zum Auswahlen des gewünschten Anwender-Preset-Speicherplatzes die Value Up / Down-Tasten. In der zweiten Zeile wird der jeweilige Preset-Name angezeigt.

Betätigten Sie die < SELECT > Tasten, um den Cursor auf dem Preset Name-Feld zu positionieren. Verwenden Sie zum Auswahlen jeder einzelnen Zeichens die Value Up / Down-Tasten. Der Dx46 stellt zur Namengebung den kompletten ANSI-Zeichensatz, inklusive Groß-/Kleinschreibung sowie Zahlen und Symbolen, zur Verfügung. Durch gedrückt halten der Value Up / Down-Tasten können Sie schnell in der jeweiligen Richtung durch den Zeichensatz scrollen. Mittels < SELECT > Tasten wahren Sie das vorherige oder folgende Zeichen aus.

Nachdem Sie den Preset-Namen eingegeben haben, betätigten Sieitte erneut die Store-Taste. Im Display erscheint die Meldung: Save Edits? Hit ,Store" bzw. Save Unedited? Hit ,Store".

Betätigten Sie die Store-Taste um das Preset zu speichern. Betätigten Sie zum Abbrechen des Speicherprozesses, ohne das editierte Preset zu sichern, die Edit-, Setup- oder eine der DSP-Block-Tasten. Nach Betätigten der Edit-oder Setup-Taste kehrt das Display zur Normaldarstellung (Run-Time-Modus) zurück. Nach Betätigten der DSP-Block-Tasten erscheint die entsprechende DSP-Block Editieransicht.

5.8 Editieren

Werks- und Anwender-Presents können bearbeitet werden. Allerdings können editierte Presets ausschließlich in Anwender-Preset Speicherplatzen geschichert werden.

STANDARD-EDITIERMODUS

Der Dx46 befindet sich nach dem Einsatz im Standard-Editiermodus, bei dem die Parameter der Eingangs- und Ausgangskanäe entsprechend verLINKt sind.

Die Illustrationen der verschieden Konfigurationen auf Seite 90 zeigen, welche Kanal-Parameter jeweils verknüpf. sind. Verknüpfte Parameter besitzen stets die gleichen Werte. Beispielsweise wird für Eingang B die gleiche Kurve für den grafischen EQ eingestellt, die Sie für Eingang A gewählt haben, sofern die Konfiguration verlinkte Stereoeingänge aufweist. Jede Änderung fur den einen Eingangskanal spiegelt sich im jeweils anderen Kanal wieder. Das Gleiche gilt fur verlinkte Parameter der Ausgangskanäle. Die einzige Ausnahme bilden die Mute-Tasten. Ausgangskanäle konnen jederzeit mittels IRIS-Net oder vom frontseitigen Bedienfeld individuell stumm geschaltet werden.

FULL EDIT-MODUS

Im Setup-Menu EDITING kann als Editiermodus Full eingestellt werden. Unabhängig von der gewählten Konfiguration sind im Full Edit-Modus Parameter nicht zwingend verLINKt. jeder Parameter kann verändert werden, ohne dass sich die Änderung auf einen anderen Parameter auswirkt.

Setup: EDITING

Edit Mode: Full

Link: Off

Unabhängig vom gewählten Editiermodus gibt es zwei möglichkeiten den Editiermodus aufzurufen: durch Betätigungen der Edit-Taste oder einer beliebigen DSP-Block-Taste.

Verwenden Sie die < SELECT > Tasten, um zur ersten Zeile einer Editieransicht zu gelangen und die Value Up / Down-Tasten, um einen anderen Edit Screen aufzurufen. Alternativ können Sie eine DSP-Block-Taste betätigten, um zur zuletzt ausgewählten Ansicht des betreffenden Blocks zu gelangen.

5.9 DSP Parameter

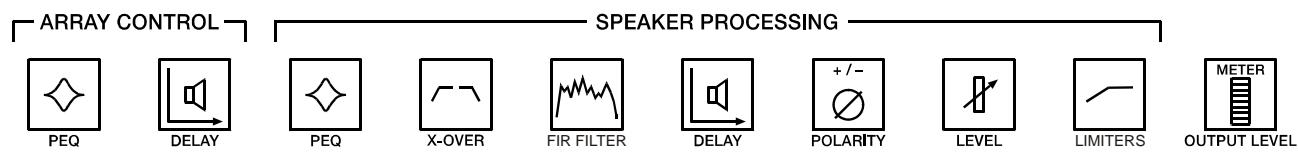

Im folgenden Abschnitt erhalten Sie detaillierte Beschreibungen aller DSP-Parameter des Dx46, gruppiert nach DSP-Blöcken und in der Reihenfolge des Signalflusses des Dx46.

Abbildung 5-5: DSP-Blöcke in Eingang A bzw. B
INPUT LEVEL

SIGNAL GENERATOR

PEQ

GEQ

DELAY

Abbildung 5-6: DSP-Blöcke in Ausgang 1 bis 6

Der Zugriff auf bestimmte Parameter kann in bestimmen Presets eingeschränkt sein. Zusätzlich konnen, abhängig von den durch den Ausrüster/Administrator eingestellen Konfigurationen, möglicherweise nicht alle Presets und/oder Preset-Parameterwerte editiert werden. Die Verfügbarkeit von Presets und Parametern sowie verfügbare Parameterbereiche konnen ausschließlich mittels der IRIS-Net Software verändert werden.

ANWENDUNGSMÖGLICHKEITEN DER VERSCHIEDEN EN Dx46 DELAYS

Bei der Konfiguration von Beschallungsanlagen werden je nach Art und Verteilung der Lautsprechersysteme verschiedene Delays zur Laufzeitanpassung oder zeitlichen Verzögerung besteht. Anwendungsbeispiele sind:

• Verzogierung einer Gruppe von Laatsprechern einer Konzert-PA zur Anwendung als under-balcony fills oder delay towers

• Zeitliche Anpassung des PA-System an die Tonquelle auf der Bühne, oder Anpassung der Tops an die Subs

• Zeitliche Korrektur der Laufsprecher-Chassis innerhalb einer Laufsprecherbox

• Zeitliche Anpassung von einem oder mehreren Laufsprechern innerhalb eines Clusters zur Verbesserung der coverage und overlap effects

Bei manchen Anwendungen werden sicherlich nur eine Delays des Dx46 besteht, es konnen jedoch auch alle Delays von Nutzen sein, z.B. bei der Beschallung eines Theaters mit einemzentralen Cluster horngeladener Lautsprecher, Subwoofern und under balcony delay Lautsprechem.

Bei den meisten am Markt erhältlichen Geräten muss der Tontechniker mit einem oder hochstens zwei Delays zurecht kommt. In thisem Fall ist die manuelle, fehleranfällige Berechnung der Delay-Werte für die Ein- bzw. Ausgänge entsprechend der jeweiligen Verwendung notwendig. Die daraus entstehende DSP-Struktur ist dann schwer durchschaubar und birgt die Gefahr falsch konfigurierter Verzögerungszeiten.

Der Dx46 besitzt unabhängig einstellbare Delays für jeder Anwendungsfall, wodurch sich das Setup, die Anpassung und Programmierung deutlich vereinfachen.

SIGNAL GENERATOR

Der Dx46 besitzt einen Signalgenerator der zur Generierung folgender Signalarten verwendet werden kann:

Sinus-Signal
WeiBes Rauschen
- Rosa Rauschen

Informationen zur Konfiguration des Signalgenerators finden Sie auf Seite 69.

PARAMETRISCHER EQ IN DEN EINGANGSKANÄLEN

PEQ

Betätigten Sie die Edit-Taste. Verwenden Sie zum Aktivieren der ersten Displayzeile die < SELECT > Tasten. Mittels Value Up / Down-Tasten gelangen Sie zur Eingangs-PEQ-Darstellung. Der Dx46 besitzt einen Stereo 10-Band Equalizer, der allgemein als Eingangs-PEQ (parametrischer Equalizer) bezeichnet wird.

IN A:PEQ1	Active
Type: Hipass	F: 20000.0Hz
Slope: 12dB/oct	Q: 2.0

Der PEQ in den Eingängen stellt ein äußert leistungsstarkes und komplexes Multimode-Filterset zur Verfügung. Beim Konfigurieren der einzelnen Filterbänder ist Sorgfalt geboten, da sie sich gegenseitig beeinflussen, was zu unerwarteten Ergebnissen führen kann. Abgesehen von sehr einfachen Filterkurven empfeht es sich, zum Einstellen aller anderen Filterkurven, die IRIS-Net Software zu verwenden.

Für die einzelnen Frequenzbänder des parametrischen EQs in den Eingängen stehen, je nach gewähltem Filtertyp, die Parameter Freqenz (F), Flankensteilheit (Slope), Güte (Q) und Verständung (Gain) zur Verfügung. Besonderes Augenmerk gilt hierbei der Verständung (Gain) über den gesamten Signalweg bis hin zum Ausgang des Dx46, da Freqenzbereiche soweit angehoben werden können, dass es intern oder im externen Signalweg des Systems zu Clipping kommt kann. Interne Übersteuerungen (Clipping) signalisieren die VU-Ausgangspiegelanzeigen (Seite 75) des Dx46. Übersteuerungen der angeschlossenen Verständner konnen an deren Eingangspiegelanzeigen abgelesen werden.

Im folgenden Abschnitt werden die einzelnen Filtertypen, die Sie für jeder der zehn Bänder des Eingangs-PEQ wahren können sowie deren Parameter detailiert beschrieben:

Tabelle 5-7: Parametrischer EQ in den Eingangskanänen

Filter-Typ	Frequenz	Slope	Resp / Q	Gain
Loshelv	20 bis 20000 Hz	6dB/oct.	-	-18.0 bis +12.0 dB
		12dB/oct.
Hishelv		6dB/oct.	-
		12dB/oct.
PEQ		-	0.40 bis 40
Lopass		6dB/oct.	-	-
		12dB/oct.	0.4 bis 2.0	-
Hipass

Low shelf (Loshelv)

Das Low Shelf Filter ist ein Filter, bei dem Frenzen unterhalb seiner Frenzeinstellung, in Abhängigkeit von der Grenz-Frequenz (F), verstärkt oder gedämpft werden (siehe auch Seite 137 bzw. Seite 138). Verstärkungs- oder Dämpfungsgrad (Gain) sowie die Steilheit des Filters (Slope) werden durch die Low Shelf Filtrereinstellungen bestimmt.

Verwenden Sie die < SELECT > Tasten, um zur gewünschten Filtereinstellung zu navigieren. Mittels Value Up / Down-Tasten können Sie die Werte verändern. Einmaliges Betätigungen der Value Up / Down-Tasten erhöht / verminder den jeweiligen Wert um eine Einheit. Anhaltendes Betätigungen und gedrückthalten ermöglich Ihnen, den Wertebereich schnell bis zum jeweiligen Minimal- oder Maximalwert zu durchlaufen.

Hi shelf (Hishelv)

Das Hi shelf Filter ist ein Filter, bei dem Frenzen oberhalb seiner Frenzeinstellung, in Abhängigkeit von der Grenz-Frequenz (F), verstärkt oder gedämpft werden (siehe auch Seite 137 bzw. Seite 138). Verstärkungs- oder Dämpfungsgrad (Gain) sowie die Steilheit des Filters (Slope) werden durch die Hi shelf Filtrereinstellungen bestimmt.

Verwenden Sie die < SELECT > Tasten, um zur gewünschten Filtereinstellung zu navigieren. Mittels Value Up / Down-Tasten können Sie die Werte verändern. Einmaliges Betätigkeiten der Value Up / Down-Tasten erhöht / verminder den jeweiligen Wert um eine Einheit. Anhaltendes Betätigkeiten und gedrückthalten ermöglich Ihnen, den Wertebereich schnell bis zum jeweiligen Minimal- oder Maximalwert zu durchlaufen.

PEQ

PEQ ist die Abkürzung für parametrischer Equalizer. Ein parametrischer Equalizer besitzt drei Parameter, durch die der beeinflusste Frequenzbereich bestimmt wird: die Mitten-Frequency (F), Güte (Q) und Verständung (Gain). Parametrische Filter eignen sich ideal zur Identifizierung, Isolierung und Korrektur problematischer Frequenzbereiche.

Der Frequenzparameter definiert die zentrale Frenz eines Frenzbereichs, der durch den PEQ verändert werden soll. Ausgehend von dieser Center-Frequency bestimmt der Parameter Q den Bereich benachbarter Frenzen, die ebenfalls beeinfusst werden. Je higher der Wert,esto schmaler ist der beeinflusste Bereich benachbarter Frenzen (siehe auch Seite 137 bzw. Seite 138). Der Parameter Gain legt fest, um welchen Wert der durch die beiden ersten Filterparameter definierte Frenzbereich angehoben (verstärkt) oder abgesenkt (gedampft) werden soll.

Verwenden Sie die < SELECT > Tasten, um zur gewünschten Filtereinstellung zu navigieren. Mittels Value Up / Down-Tasten können Sie die Werte verändern. Einmaliges Betätigten der Value Up / Down-Tasten erhöht / verminder den jeweiligen Wert um eine Einheit. Anhaltendes Betätigten und gedrückthalten ermöglich Ihnen, den Wertebereich schnell bis zum jeweiligen Minimal- oder Maximalwert zu durchlaufen.

Low-pass (Lopass)

Das Low-Pass Filter bestimmt die theoretisch hochste Frequenz, die Ihr Beschallungssystem, abhängig vom Frequenzgang der verwendenten Veränder und Laufsprechersysteme, wiedergeben soll. Das Tiefpassfilter eignet sich besonders zum Reduzieren energiareicher, hoher Frequenzen, die Hochtonwandler unnötgem Stress aussetzen und von Zuhörern als unangenehm empfunden werden.

Verfügbare Parameter sind Frequenz (F) und Flankensteilheit (Slope). Der Parameter F definiert die Grenzfrequenz, oberhalb der Frenzen genädämpft werden. Die Flankensteilheit legt fest, wiechnell Frenzen oberhalb dieser Grenzfrequenz genädämpft werden (siehe auch Seite 140).

Verwenden Sie die < SELECT > Tasten, um zur gewünschten Filtereinstellung zu navigieren. Mittels Value Up / Down-Tasten können Sie die Werte verändern. Einmaliges Betätigkeiten der Value Up / Down-Tasten erhöht / verminder den jeweiligen Wert um eine Einheit. Anhaltendes Betätigkeiten und gedrückthalten ermöglich ihren, den Wertebereich schnell bis zum jeweiligen Minimal- oder Maximalwert zu durchlaufen.

High-pass (Hipass)

Das High-pass Filter bestimmt die theoretisch tiefste Frequenz, die Ihr Beschallungssystem, abhängig vom Frequenzgang der verwendeten Veränderungen und Laufsprechersysteme, wiedergeben soll. Verfügbare Parameter sind Frequenz (Frequency) und Flankensteilheit (Slope). Der Frequenz-Parameter definiert die Grenzfrequenz, unterhalb der Frenzen gemäß werden. Die Flankensteilheit liegt fest, wie schnell Frenzen unterhalb dieser Grenzfrequenz gemäß werden (siehe auch Seite 140).

Verwenden Sie die < SELECT > Tasten, um zur gewünschten Filtereinstellung zu navigieren. Mittels Value Up / Down-Tasten können Sie die Werte verändern. Einmaliges Betätigten der Value Up / Down-Tasten erhöht / vermindert den jeweiligen Wert um eine Einheit. Anhaltendes Betätigten und gedrückthalten ermöglich Ihnen, den Wertebereich schnell bis zum jeweiligen Minimal- oder Maximalwert zu durchlaufen.

GRAFISCHER EQUALIZER (GEQ) IN DEN EINGANGSKANÄLEN

GEQ

Betätigten Sie die Edit-Taste. Verwenden Sie zum Aktivieren der ersten Displayzeile die < SELECT > Tasten. Mittels Value Up / Down-Tasten gelangen Sie zur Eingangs-GEQ-Ansicht.

In den Eingängen des Dx46 befindet sich ein grafischer 31-Band Equalizer in Stereoausführung, der im Signalweg nach dem 10-Band Stereo-PEQ folgt. Diese DSP-Block eignet sich besonderss zum Identifizieren, Isolieren sowie zur Korrektur problematischer Frequenzbereiche. Denken Sie daran, dass eine

Veränderung des Engangs-GEQ mit den Engangs-PEQ-Einstellungen interagiert, so dass es zu unerwarteten klanglichen Ergebnissen kommt kann. Wahlen Sie in der ersten Displayzeile des GEO die Ansicht Overview bzw. Detail zur Bearbeitung der Parameter.

Overview

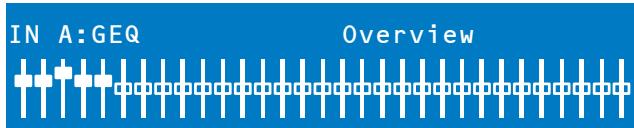

Verwenden Sie in der Ansicht Overview die < SELECT > Tasten, um den Cursor auf dem GEO-Frequenzeinstellung-Feld zu positionieren.

Wiederholtes Betätigten der < SELECT > Tasten bewegt den Cursor im Frenzeninstellungsfeld von Band zu Band, vorwärts oder rückwärts. Der „Fader“ der jeweils gewählten Frequenz wird im Display hervorgehoben dargestellt. Nach Auswahl eines Bandes werden in der ersten Displayzeile die Center-Frequency sowie die aktuellen Cut/Boost-Einstellungen angezeigt.

Verwenden Sie zum Auswahlen des gewünschten Frequenzbandes die < SELECT > Tasten. Den Verstärkungsgrad (Boost) oder die Abschwächung (Cut) des gewählten Frequenzbandes konnen Sie nun mittels Value Up / Down-Tasten einstellen. Im LCD werden die vorgenommen Änderungen in Form der veränderten Fader-Stellung grafisch dargestellt. Folgende Tabelle zeigt die Darstellung von aktiven bzw. nicht aktiven Filtern.

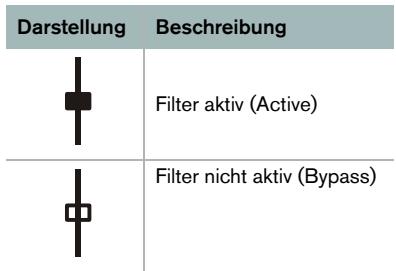

Tabelle 5-8: Darstellung von Filtern im GEO

Detail

Verwenden Sie in der Ansicht Detail die < SELECT > Tasten, um den gewünschten Parameter auszuwahlen.

Mittels VALUE Up / Down-Pfeiltasten können Sie die einzelnen Parameterwerte (siehe folgende Tabelle) verändern.

Tabelle 5-9: Graphischer EQ in den Eingangskanalien

Parameter	Beschreibung
Frequenz (F)	Auswahl des Freqenzbandes
Gain	Verständigung bzw. Abschwächung des gewählten Freqenzbandes.
Active/Bypass	Durch Auswahl von „Bypass" deaktivieren Sie das Freqenzband. Bei Wahl von „Active" ist das Freqenzband aktiv.
Type	Folgende Möglichkeit stehen zur Auswahl: • Symmetric Q • Proportional Q • Constant Q
Güte (Q)	Güte des verwendenten Filter (3...10). Höhehere Werte führen zu schmalbandigeren Filtern

Die Einstellungen für Güte (Q) und Type sind für alle Frequenzbänder und in beiden Eingangen identisch. Betätigten Sie zum Verlassen der Eingangs-GEQ-Ansicht die Eingangs-GEQ-Taste, wahren Sie mittels < SELECT > Tasten erneut die ersten Displayzeile der Editieransicht aus oder betätigten Sie eine beliebige DSP-Block-Taste.

DELAY DER EINGANGSSIGNALE

DELAY

Der Dx46 stellt ein Delay in den Eingängen zur Verfügung, das ein Ausgleichen unterschiedlicher Laufzeiten des Schalls, wie sie bei entsprechend großen Abständen der Lautsprechersysteme auftreten, ermöglich. Eine als Haas Effekt bekannte Technik erhögt es, dass der akustische Eindruck entstehen, als kämen sãmtliche Klanginformationen von der Bühne, obwohl zusätzliche Lautsprecher im ganzen Raum verteil sind.

HINWEIS: Das Input Delay kommt insbesondere bei Delay-Lines zum Einsatz. Die Verzögerungszeit ist in thisem Fall nur vom Standort der Delay-Line abhängig und ist für alle Dort verwendeten Wege, sprich Ausgänge des Dx46, identisch. Die Anpassung der Verzögerung kann dazu komfortabel im Eingang des Dx46 erfolgen und ist automatisch für alle auf diesen Eingang gerouteten Ausgänge wirksam.

Die verfügbar Parameter für das Eingangs-Delay sind Delay, Maßeinheit (Unit) und Active/Bypass. Der Parameter Delay bestimmt die Verzögerungsdauer des Delay während der Parameter Active/Bypass zum Ein- oder Ausschalten des Delay dient.

Betätigten Sie zum Aufrufen des Eingangs-Delay die Delay-Taste im Signalverarbeitungsbedienfeld der Eingänge. Wiederholtes Betätigten der Delay-Taste schaltet zwischen Eingang A und Eingang B um. Die Parameteinstellung des Eingangs-Delay erreichen Sie über die < SELECT > Tasten, mit denen Sie zwischen Bypass, Delay und Unit umschalten können. Die jeweiligen Werte können Sie mittels VALUE Up / Down-Tasten verändern. Folgende Tabelle zeigt die zur Verfugung stehenden Maßeinheiten des Delay.

Tabelle 5-10: Maßeinheiten des Delay in den Eingangskanalien

Unit	Beschreibung
sec	Sekunden
ms	Millisekunden
μs	Mikrosekunden
samples	Samples
feet	Fuß
inch	Zoll
meter	Meter
cm	Zentimeter

ROUTING

Den sechs Ausgängen des Dx46 können ein oder beiden Eingänge (In A, In B oder In A+B) zugeordnet werden. Betätigten Sie die Edit-Taste. Verwenden Sie zum Aktivieren der ersten Displayzeile die < SELECT > Tasten. Mittels Value Up / Down-Tasten gelangen Sie zur Routing-Ansicht.

Verwenden Sie die < SELECT > Tasten, um den Cursor auf dem Parameter Source zu positionieren. Nun können Sie mittels VALUE Up / Down-Tasten dem ausgewählten Ausgangskanal die gewünschte Eingangseinstellung (In A, In B oder In A+B) zuordnen.

PEQ DES ARRAY CONTROL

Betätigten Sie die Edit-Taste. Verwenden Sie zum Aktivieren der ersten Displayzeile die < SELECT > Tasten. Mittels VALUE Up / Down-Tasten gelangen Sie zur Array EQ-Ansicht. Im Bereich ARRAY CONTROL ist in jedem Ausgang ein 5-Band-Equalizer verfügbar.

OUT 1:Array PEQ1	Active
Type: PEQ	F:30.0Hz
Q: 0.7	Gain: 1.0dB

Verwenden Sie die < SELECT > Tasten, um Type, Frequenz, Güte bzw. Gain auszuwahlen. Mittels VALUE Up / Down-Pfeiltasten können Sie die einzelnen Parameterwerte (siehe folgende Tabelle) verändern. Weitere Informationen zum Equalizer finden Sie im Abschnitt "Parametrischer EQ in den Eingangskanäten" auf Seite 79.

Tabelle 5-11: Array Control EQ in den Ausgangskanalien

Filter-Typ (Type)	Frequenz (F)	Slope / Order	Resp / Q	Gain
Loshelv	20 bis 20000 Hz	6dB/oct.	-	-18.0 bis +12.0 dB
		12dB/oct.
Hishelv		6dB/oct.	-
		12dB/oct.
PEQ		-	0.40 bis 40
Lopass		6dB/oct.	-	-
Hipass		12dB/oct.	0.4 bis 2.0	-
Allpass		1	-	-
		2	0.4 bis 2.0

DELAY DES ARRAY CONTROL

Betätigten Sie die Edit-Taste. Verwenden Sie zum Aktivieren der ersten Displayzeile die < SELECT > Tasten. Mittels Value Up / Down-Tasten gelangen Sie zur Array Delay-Ansicht. Im Bereich ARRAY CONTROL ist in jedem Ausgang ein Delay verfügbar.

HINWEIS: Das Array Delay kommt bei Anwendungen wie z. B. Line-, Cluster- oder Bass-Arrays zum Einsatz. Durch die geeignete Einstellung von Verzögerungswerten der einzelnen Array-Komponenten, sprich Ausgangswegen des Dx46, kann das Abstrahlverhalten bzw. die Richtwirkung des Arrays der jeweiligen Beschallungsaufgabe angepasst werden.

Verwenden Sie die < SELECT > Tasten, um die Verzögerung, die Einheit bzw. Active/Bypass auszuwahlen. Mittels VALUE Up / Down-Pfeiltasten können Sie die einzelnen Parameter verändern. Weitere Informationen zum Delay finden Sie im Abschnitt "Delay der Eingangssignale" auf Seite 82.

PARAMETRISCHER EQ (AUSGANGSKANÄLE)

Nach Betätigkeiten der PEQ-Schnellzugriff-Funktionstaste wird das aktuelle Preset in den Editiermodus versetzt. Im LCD erscheint die PEQ-Ansicht (Bänder 1 bis 6). Wiederholtes Betätigkeiten der Taste aktiviert die Displayansicht des jeweils{nachsten Kanals (OUT 1 bis OUT 6). Verwenden Sie die Tasten, um die Parameter Type, Frequenz (F), Güte (Q) und Gain auszuwahlen.

OUT 1:PEQ1

Active

Type: PEQ

F:30.0Hz

Gain: 1.0dB

Mittels VALUE Up / Down-Pfeiltasten können Sie die einzelnen Parameterwerte verändern.

Tabelle 5-12: Parametrischer EQ in den Ausgangskanalen

Filter-Typ	Frequenz	Slope / Order	Resp / Q	Gain
Loshelv	20 bis 20000 Hz	6dB/oct.	-	-18.0 bis +12.0 dB
		12dB/oct.
Hishelv		6dB/oct.	-
		12dB/oct.
PEQ		-	0.40 bis 40
Lopass		6dB/oct.	-	-
		12dB/oct.	0.4 bis 2.0	-
Hipass
Allpass		1	-	-
		2	0.4 bis 2.0

X-OVER (AUSGANGSKANÄLE)

X-OVER

Das X-Over des Dx46 stellt einen hoch entwickelten Signalverarbeitungsprozess zur Verfügung, bei dem durch Frequenzdivision unterschiedliche Hochpass- und Tiefpassfilter an vordefinierten Frenzen (Cross-Over Points) ansetzen.

Im Allgemeinen kommt in Lautsprechersystemen mehrere Wandler zum Einsatz, die jeweils bestimmt den Frequenzbereichen zugeordnet sind. Das Resultat ist eine effiziente Reproduktion des Audiospektrums

und somit ein ausgewogenes Klangbild. Das Crossover im Dx46 weist die Audiosignale der einzelnen Frequenzbereiche den entsprechenden Wandlern zu, so dass eine akkurate Wiedergabe gewährleistet ist. Dieses Crossover-Netzwerk kann auch verwendet werden, um safer zu stellen, dass energiereiche Bassfrequenzen nicht versehentlich zu den Mitten- oder Hochtörnern geleitet werden, da dies zur Beschädigung der Wandler führen kann.

Die verfügbar Crossover-Parameter des Dx46 sind Filter-Typ (Type) und Frequenz (Frequency).

Betätigten Sie zum Aufrufen der Crossover-Ansicht die X-Over Schnellzugriff-Funktionstaste im Bedienfeld des Dx46. Wiederholtes Betätigten der X-Over-Taste schaltet zwischen den Ausgängen OUT1 bis OUT6 um. Wahlen Sie in der ersten Displayzeile des Crossover die Ansicht X-Over Hipass, X-Over Lopass, X-

Over Delay bzw. FIR Filter zur Bearbeitung der entsprechenden Parameter. Verwenden Sie die < SELECT > Tasten, um den Cursor auf einem Parameterfeld zu positionieren. Die jeweiligen Parameterwerte können Sie mittels VALUE Up / Down-Pfeiltasten verändern.

Hipass / Lopass

Betätigten Sie zum Aufrufen der Crossover Hipass / Lopass-Ansicht die X-Over-Schnellzugriff-Funktionstaste im Bedienfeld des Dx46 (Signalverarbeitung Ausgänge). Wiederholtes Betätigten der X-Over-Taste schaltet zwischen den Ausgängen OUT1 bis OUT6 um. Wahlen Sie in der ersten Displayzeile des Crossover die Ansicht Hipass Xover bzw. Lopass Xover.

Hi-Pass und Lo-Pass Filter des Dx46 werden durch den Typ (Type), den Sie aus einer Parameterliste auswahlen können und durch Auswahl eines Frequenzbereichs zwischen 20,0 Hz bis 20.000Hz festgelegt (siehe folgende Tabelle).

Tabelle 5-13: Parameter von Hipass / Lopass

Parameter	Beschreibung
Type	Type erhögt die Umschaltung zwischen verschiedenen Flankensteilheiten bzw. Filterkurven verschiedener Güte Q • Thru • 6dB • 12dB mit Güte Q = 0.5 bis 2.0 • Bessel: 12 dB, 18 dB oder 24 dB • Butterworth: 12dB, 18dB oder 24 dB • Linkwitz-Riley: 12dB oder 24 dB
Frequency	Frequency erhögt die Auswahl eines Frequenzbereichs zwischen 20 Hz bis 20000 Hz.

Das Crossover-Filter (Frequenzweiche) besteht allgemein aus einem Tiefpassfilter in einem Kanal und einem Hochpassfilter im Nachbarkanal.

OUT 1:X-Over Hipass
Type:12dB Butterworth F:80.0Hz
Trim:3.0dB

In der Abbildung oben werden die Hochpassfilter-Parameter der Frequenzweiche eingestellt. Die Frequenzparameter des Hochpassfilters sind mit den entsprechenden Parametern des Tiefpassfilters verknüpf, sofern sich der Dx46 nicht im Full Edit Mode befindet. Nähere Einzelheiten bezüglich Konfigurationen und deren Einfluss auf verlinkte Kanäle finden Sie im Abschnitt "Dx46 Konfigurationen" auf Seite 89.

Der Parameter Type legt die Filtercharakteristik des Crossover-Hi-Pass Filters fest. Verschiedene Flankensteilheiten und Filterkurven (6dB, 12dB mit entsprechenden Q-Werten, Bessel-, Butterworth- sowie Linkwitz-Riley-Chakteristik) stehen zur Verfügung. Nochmals - abhängig von der aktuellen Konfiguration sind die Hi-Pass Frequenzparameter mit den entsprechenden Lo-Pass Frequenzparametern verknüpf. Hochpassfilter dampfen Frequenzen unterhalb einer zuvor bestimmen Frequenz (Cross-Over Point). Im Gegensatz hierzu{lsst ein Tiefpassfilter Freuenzen unterhalb des Cross-Over Point passieren und dampft darüber liegende Frequenzen.

Betätigten Sie zum Aufrufen der X-Over Delay-Ansicht die X-Over-Schnellzugriff-Funktionstaste im Bedienfeld des Dx46. Wiederholtes Betätigten der X-Over-Taste schaltet zwischen den Ausgängen OUT1 bis OUT6 um. Wahlen Sie in der ersten Displayzeile des Crossover die Ansicht X-Over Delay.

HINWEIS: Das X-Over Delay wird für eine Mehrwege-Lautsprecherbox verwendet, wenn die Ausgänge des Dx46 den entsprechenden Wegen, also Chassis-Typen, der Lautsprecherbox entsprechen. In thisem Fall konnen mit den X-Over Delays der Ausgänge die Laufzeitunterstützte der Lautsprecher-Chassis unterinander ausgegliedchen werden. Electro-Voice Speaker Settings enthalten optimierte Verzögerungswerte und sollenn nicht geändert werden.

OUT 1:X-Over Delay Active
Delay:1.5
Unit:ms

Verwenden Sie die < SELECT > Tasten, um den gewünschten X-Over Delay-Parameter auszuwahlen. Die jeweiligen Parameterwerte können Sie mittels VALUE Up / Down-Pfeiltasten verändern.

Tabelle 5-14: Parameter des Crossover Alignment Delay

Parameter	Beschreibung
Delay	Dieser Parameter dient der rechnerischen Kompensationbauartbedingter Unterschiede zwischen den akustischen Mittel-punktden der einzelnen Wandler eines Lautsprechersystems. Beispisseweise kann sich das akustische Zentrum eines Hoch-törsers, aufgrund der Konstruktion des Lautsprecherkabinetts, physikalisch hinter oder vor dem akustischen Mittelpunkt des Basswändlers befinden. Mittels Delay-Parameter{lasst sich die akustische Achse der einzelnen Wandler eines Lautsprechersystems und somit das Audiosignal korrigieren beziehungsweise ausrichten.
Unit	Der Anwender kann zwischen Zeit- und Entfernungsanzeige wahren. Entfernungen werden automatisch in Verzügerungszeiten umgerechnet. Bei dieser Umrechnung wird auch der Einfluss der Umgebungstemperatur berücksichtigt. Die hierzu erforderliche Temperatureinstellung erfolgt im Setup-MENU.
Active/Bypass	Durch Auswählen von „Bypass" deaktivieren Sie das Crossover-Delay.

FIR FILTER

Betätigten Sie zum Aufrufen der FIR FILTER-Ansicht die X-Over-Schnellzugriff-Funktionstaste im Bedienfeld des Dx46. Wiederholtes Betätigten der X-Over-Taste schaltet zwischen den Ausgängen OUT 1 bis OUT 6 um. Wahlen Sie in der ersten Displayzeile des Crossover die Ansicht FIR FILTER.

OUT 1:FIR FILTER Bypass Name:IRIS-Net FIR-Filter=Thru

Verwenden Sie die < SELECT > Tasten um Bypass/Active auszuwahlen. Mittels VALUE Up / Down-Pfeiltasten können Sie den FIR-Filter aktivieren (Active) bzw. deaktivieren (Bypass). Die Konfiguration der Filtereinstellung selbst ist nur über die IRIS-Net Software möglich. Im Frontpanel wird hier für jeder Kanal der Name des gewählten bzw. erzeugten FIR-Filters angezeigt.

HINWEIS: Die im Lieferumfang von IRIS-Net enthaltenen Electro-Voice Speaker Settings enthalten hochoptimierte FIR-Settings. Die Erstellung eigener FIR-Settings ist nicht möglich.

Betätigten Sie zum Aufrufen der Delay-Ansicht die Delay-Schnellzugriff-Funktionstaste im Bedienfeld des Dx46. Wiederholtes Betätigten der Taste schaltet zwischen den Kanälen OUT 1 bis OUT 6 um.

HINWEIS: Mit dem Parameter Output Delay konnen die Audiosignale der Ausgangskanäe des Dx46 individuell verzögert werden, um Laufzeitunterschiede zwischen einzelnen Kabinetten oder Lautsprecher-Arrays relativ zueinander oder zur Originalklangquelle auszugleichen. Der Output Delay-Parameter bestimmt das Verzögerungsinterval des betreffenden Kanals oder die Entfernung zwischen den verschiedenen Lautsprecher-Clustern.

OUT 1:Output Delay Active Delay:7.0 Unit: ms

Verwenden Sie die < SELECT > Tasten, um Active/Bypass, Delay oder Unit auszuwahlen. Die jeweiligen Parameterwerte können Sie mittels VALUE Up / Down-Pfeiltasten verändern. Delay-Zeit beziehungsweise physikalischer Abstand werden in Millisekunden, Mikrosekunden, Fuß, Zoll, Meter oder Zentimeter angezeigt.

PEGEL (AUSGANGSKANÄLE)

Der Kanalpegel dient zum Einstellen der Master-Ausgangspiegel. Betätigten Sie zum Aufrufen der Kanalpegel-Ansicht die Level-Schnellzugriff-Taste im Bedienfeld des Dx46. Wiederholtes Betätigten der Tasteschaltet zwischen den Kanalen OUT 1 bis OUT 6 um.

OUT 1:Level/Limiter Level: 6.0dB Polarity:Inv Amp:TG-7 (0 dBu)

Verwenden Sie die < SELECT > Tasten, um Level (-100.0dB bis +6.0dB), Polarity oder Amp auszuwahlen. Verändern Sie den Parameterwert mittels VALUE Up / Down-Pfeiltasten. Der Parameter Polarity gibt an, ob das Signal mit normaler Phasenlage (Normal) oder invertiert (Inv) ausgegeben werden soll.

Da entsprechliche Verstärker entsprechliche Empfindlichkeiten haben können, ist es üblich, dass ein Limiter-Offsetwert berechnet werden muss, der sich auf ein Werks-Preset bezieht, das die Eingangsempfindlichkeit des betreffenden Verstärkers berücksichtigt. Der Dx46 stellt eine einzigartige Lösung für these Problem zur Verfügung - den Amp Parameter. Alle Electro-Voice Werks-Presents beinhalten Limiter Threshold-Werte. Sie konnen nun einfach mittels Amp Parameter das entsprachende Electro-Voice Verstärker-Modell auswahlen, das in Ihr System im Einsatz ist. Basierend auf Gain und Empfindlichkeit des Verstärkers wird der Limiter Threshold-Offsetwert automatisch berechnet.

Wenn Sie einen Verstärker aus der listened ausgewählten haben, wird der gegenwärte Threshold-Parameter gespeit, um sich zu stellen, dass die richtigen Einstellungen erhalten bleiben. Daher ist es äußert wichtig darauf zu achten, dass das richtige Verstärkermodell aus der List ausgewählt wird, da eine falsche Wahl inkorrekte Limiter-Einstellungen nach sichziehen kann, die schlimmstenfalls zur Beschädigung des Beschallungssystems oder einzelner Komponenten führen können. Falls in Ihr System ein Verstärkermodell zum Einsatz kommt, das nicht von ElectroVoice stammt, konnen Sie „User" aus der Amp-Liste auswahlen. Der Verstärker-Gain kann nun direkt editiert werden. Dennoch sollen den Sie zum Berechnen des Limiter-Offsetwerts (falls erforderlich) stets die Dokumentation des betreffenden Verstärkers zu Rateziehen. Folgende Tabelle listet die zur Verfugung stehenden Electro-Voice Verstärker-Typen auf.

Tabelle 5.15: Verfügbare Verständner-Typen

Die Limiter in den Ausgangskanäden des Dx46 verhindern, dass die Ausgangssignale den eingestellen Pegelwert überschreiben. Betätigten Sie zum Wechseln der Ausgangskanäle die Level-Taste. Betätigten und Halten Sie die Level-Taste eine Sekunden lang gedrückt. Die Limiter-Ansicht entscheid im LCD. Verwenden Sie die < SELECT > Tasten, um Type (Sub, Lo, Mid, Hi bzw. User), Threshold (-9.0 dBu bis +21.0 dBu), Attack (0 ms bis 50 ms), Release (10.0 ms bis 1000.0 ms) oder Active/Bypass auszuwäh-

len. Die Werte des jeweiligen Parameters konnen Sie mittels VALUE Up / Down-Pfeiltasten verändern.

Der Parameter Type gibt Ichnen die Mochlichkeit, den entsprachenden Lautsprechotyp (Sub, Lo, Mid, Hi) des jeweiligen Kanals zu wahlen. Dadurch werden passende Einstellungen der Attack- und Releasezeiten des Limiters für den gewährten Lautsprechotyp eingestellt. Die Einstellung User erlaubt Ichnen, die Attack- und Releasezeiten frei zu wahlen.

Der einzustellende Ansprechschwellwert (Threshold) eines Limiter richtig sich nach den im Beschallungssystem vorhandenen Verständern und Laufsprechersystemen. Bei der Einstellung des Limiter Threshold sind die Eingangsempfindlichkeit und der Gain der angeschlossenen Verständner zu beachten.

TEMP Limiter

Zusätzlich zum oben beschrieben den Peak-Limiter steht in jedem Ausgang des Dx46 ein TEMP Limiter zur Verfugung. Die Parameter für den TEMP Limiter sind in den Speaker Setting-Dateien (.sps) enthalten. Hinweise zum Laden eines Speaker Settings in den Ausgangskanal des Dx46 finden Sie in der Dokumentation von IRIS-Net.

6 Dx46 Konfigurationen

Der Dx46 betiet 7 vordefinierte Konfigurationen. Eine Konfiguration repraesertiert eine Grundeinstellung, die das Routing der Ein- und Ausgänge, die Funktion der Ausgänge (Sub, Lo, Mid, Hi, Full-Range) inklusive grundlegender X-Over Filtrereinstellungen sowie unterschiedliche Kanal/Parameter Verknüpfungsschemata beinhaltet.

Die aktive Konfiguration wird durch das ausgewählte Preset bestimmt. Das heißt: jeder Preset basiert auf einer bestimmten Konfiguration, die, besoin der Presetnummer und dem Presetnamen, ebenfalls angezeigt wird.

Jeder Ausgang besitz zwei X-Over Filter, denen unterscheidliche Filtertypen und Flankensteilheiten zugewiesen werden konnen. Finf zusätzliche Filter je Ausgang konnen als parametrische EQs, Low-/ High-Shelving Filter, LoPass, Hi-Pass oder auch als All-Pass Filter eingesetzt werden. Neben einem Gain-Regler zur Anpassung des Ausgangspegels und einem Polaritätsschalter wird jeder Ausgang mittels digitalem Limiter mit einstellbarem Threshold, Attack und Release überwacht.

Liste und detaillierte Beschreibung

2-Wege Stereo + FR
3-Wege Stereo
4-Wege + FR
5-Wege + FR
Freie Konfiguration - Full Edit 2 in 6 Out
3-Wege Stereo - Mono Sub + FR
4-Wege Stereo - Mono Sub/LF

ACHTUNG: Seien Sieitte bivte vorsichtig beim Andern von Konfigurationen.

HINWEIS: Der Zugriff auf bestimmte Parameter kann in bestimmen Presets eingeschränkt sein. Abhängig von den durch den Verleiher eingestellten Konfigurationen können möglicherweise nicht alle Presets und/oder Preset-Parameterwerte editiert werden. Die Verfügbarkeit von Presets und Parametern sowie verfügbare Parameterbereiche konnen ausschließlich mittels IRIS-Net Software verändert werden.

6.1 Stereo 2-Wege + Full Range

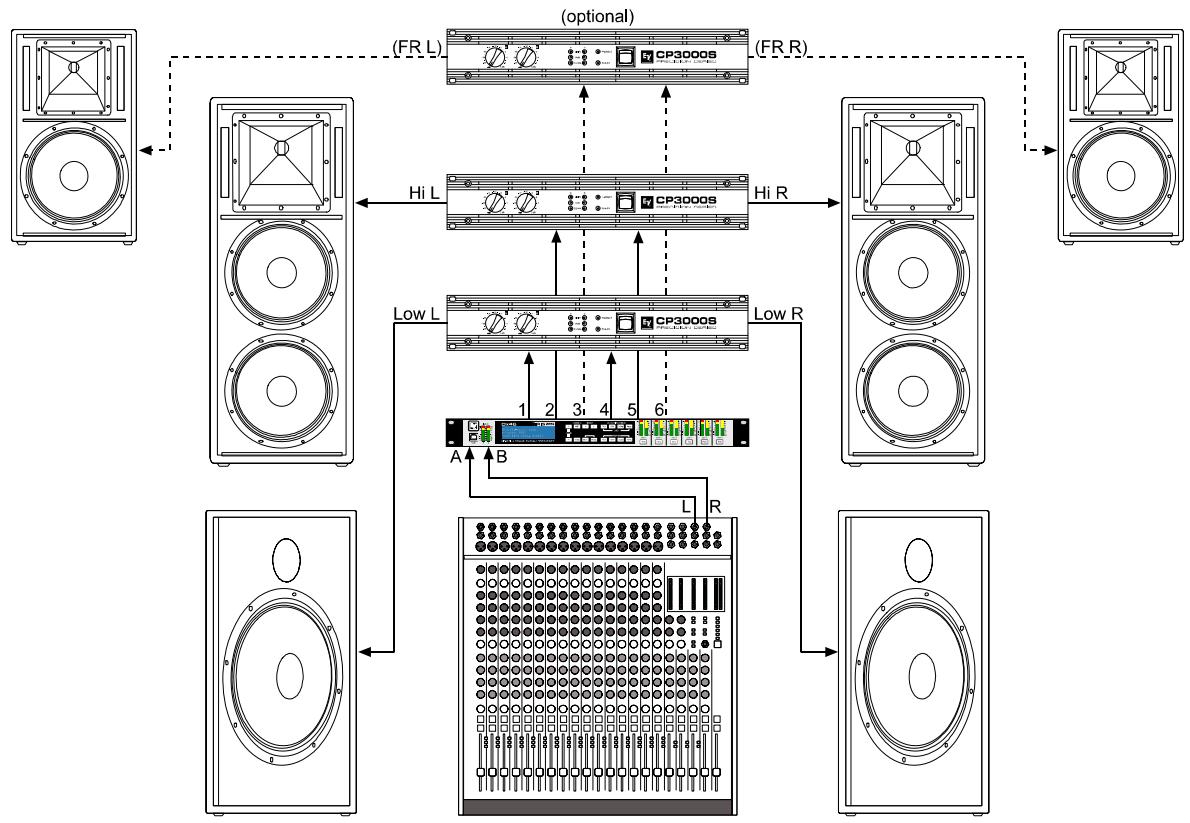

These Konfiguration repraesertiert generell eine 2-Wege Stereo-Frequenzweiche, wobei IN A als linker Eingangskanal und IN B als rechter Eingangskanal dient. OUT 1 ist der linke Bassausgang und OUT 2 ist der linke Hochtonausgang. OUT 4 und OUT 5 sind die entsprechenden rechten Bass- und Hochton-Ausgangskanäe.

HINWEIS: Alle Parameter der grafischen und parametrischen EQs der Eingangskanäle sind miteinander verLINKt. Bei den Ausgangskanälen sind Crossover, EQ, Delay, Pegel und Limiter miteinander verLINKt.

Linked Parameters

6.2 3-Wege Stereo

These Konfiguration repraesertiert eine 3-Wege Frequenzweiche, wobei IN A als linker Eingangskanal und IN B als rechter Eingangs-kanal dient. OUTs 1 & 4 L/R sind die Sub-Kanäle, OUT 2 & 5 L/R sind die Bass- und Mitten-Kanäle und 3 & 6 L/R sind die Hochton-Kanäle.

HINWEIS: Alle Parameter der grafischen und parametrischen EQs der Eingangskanäle sind miteinander verlinkt. Bei den Ausgangskanälen sind Crossover, EQ, Delay, Pegel und Limiter miteinander verknüpf.

Linked Parameters

6.3 4-Way + FR

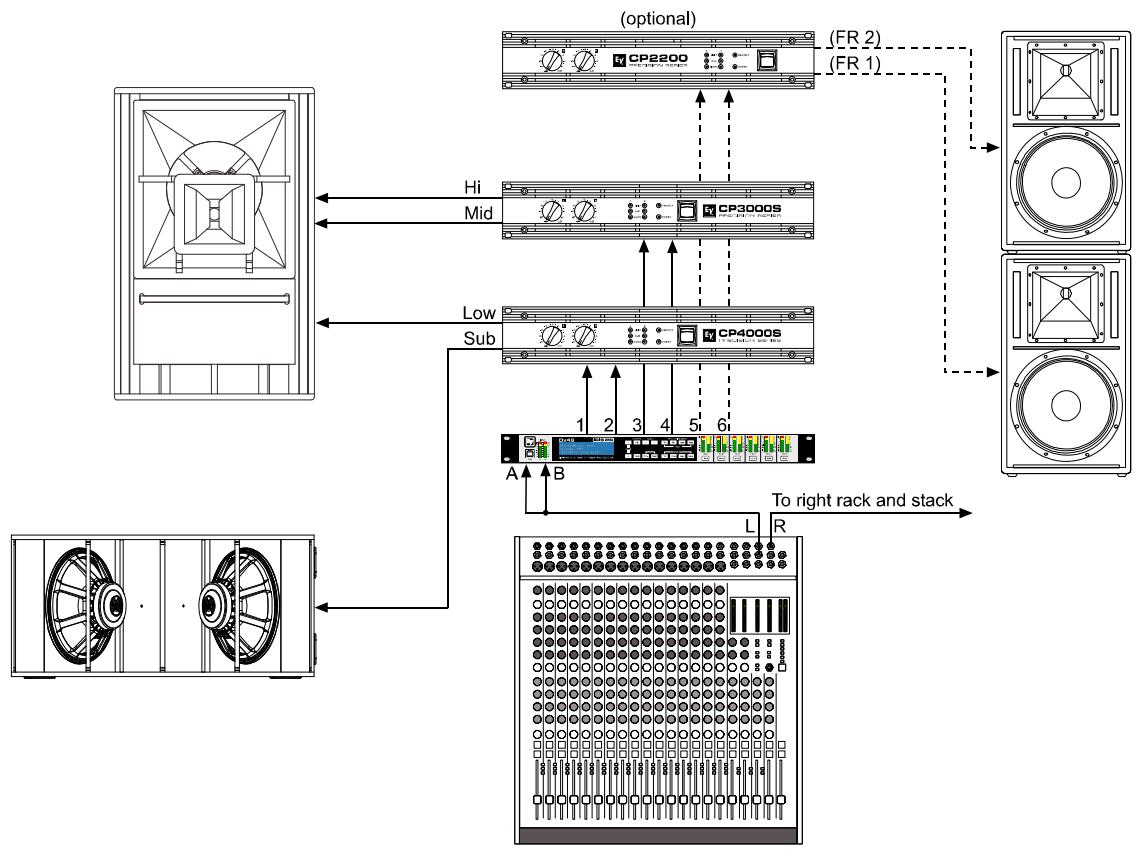

Die 4-Wege-Konfiguration stellt eine 4-Wege Mono-Frequenzweiche dar. Die Crossover-Kanäle werden von IN A gespeist, die Full-Range-Kanäle von IN B. OUT 1 ist ein Mono Sub-, OUT 2 ein Mono Bass-, OUT 3 ein Mono Mitten- und OUT 4 ein Mono Hochton-Kanal. OUT 5 und OUT 6 sind Full-Range-Kanäle.

HINWEIS: Alle Parameter der grafischen und parametrischen EQs der Eingangsgkanäle sind nicht miteinander verknüpf. Bei den Ausgangsgkanälen sind Crossover Hi-Pass und Lo-Pass Filter miteinander verlinkt (siehe Seite 90).

6.4 5-Way + FR

Die 5-Wege Konfiguration repraesertiert eine 5-Wege Mono-Frequenzweiche. Die Crossover-Kanäle werden von IN A gespeist, die Full-Range-Kanäle von IN B. OUT 1 ist ein Mono Sub-Kanal, OUT 2 ein Mono Tief-Bass-, OUT 3 ein Mono Bass-, OUT 4 ein Mono Mitten-, OUT 5 ein Mono Hochton- und OUT 6 ein Full-Range-Kanal.

HINWEIS: Alle Parameter der grafischen und parametrischen EQs der Eingangskanäe sind nicht miteinander verlinkt. Bei den Ausgangskanänen sind Crossover Hi-Pass und Lo-Pass Filter miteinander verknüpf (siehe Seite 90).

6.5 Freie Konfiguration - Full Edit 2 In 6 Out

In dieser Konfiguration sind alle 6 Ausgänge als Full-Range-Kanäle konfiguriert. OUT 1, OUT 2 und OUT 3 werden von IN A gespeist, während OUT 4, OUT 5 und OUT 6 mit dem Eingangssignal von IN B gespeist werden. Diese Konfiguration dient somit als Ausgangspunkt für beliebige Routing sowie Signalverarbeitungs-anwendungen.

HINWEIS: In dieser Konfiguration sind Kanäle und Parameter nicht miteinander verlinkt.

6.6 3-Wege Stereo-MonoSub+FR

These 3-Wege Konfiguration stellt ein Stereo-Crossover für Bass und Hochton, Mono-Summensignal für Subwoofer sowie einen Full-Range-Ausgang zur Verfügung. IN A dient als linker und IN B als rechtter Eingang. OUT 1 ist ein Mono Sub-Kanal, OUT 2 & 5 sind L/R Bass- und OUT 3 & 6 sind L/R Hochton-Kanäle. OUT 4 ist der Full-Range-Kanal.

HINWEIS: Alle Parameter der grafischen und parametrischen EQs der Eingangskanäle sind miteinander verknüpf. Bei den Ausgangskanälen sind Crossover, EQ, Delay, Pegel und Limiter miteinander verblinkt.

6.7 4-Wege Stereo-MonoSub/LF

These 4-Wege Stereo -Mono Sub + LF Konfiguration repraesertiert eine 4-Wege Stereo-Frequenzweiche. Mono Sub- und Bass-Kanäle werden von IN A + IN B gespeist. Die linken Mitten- und Hochton-Kanäle werden von IN A und die rechten Mitten- und Hochton-Kanäle von IN B gespeist. OUT 1 ist ein Mono Sub-, OUT 2 ein Mono Bass, OUT 3 der linke Mitten-, OUT 4 der linke Hochton-, OUT 5 der rechte Mitten- und OUT 6 der rechte Hochton-Kanal.

HINWEIS: Hinweis: Alle Parameter der grafischen und parametrischen EQs der Eingangskanäe sind miteinander verlinkt. Bei den Ausgangskanäen sind Crossover, EQ, Delay, Pegel und Limiter miteinander verknüpf.

These Tabelle zeigt fur die verschadenen Konfigurationen die Zuordnung der einzelnen Kanale, Zusatzlich wird dargestellt welche Parameter miteinander verlinsk sind.

Miteinander verlinke Kanäe bzw. Parameter sind in der gleichen Farbe dargestellt. Eine Änderung im Kanal oder eines Parameters wirkt sich dementsprechend auch auf den damit verbundenen Parameter oder Kanal aus. Eine gestrichelte Linie um eine Lo-Pass/Hi-Pass Filterkombination benachbarter Kanäe zeigt an, dass diese Filter miteinander verknüpf sind. Eine Änderung des Filterypes oder der Freqenz eines Lo-Pass Filters bewirkt automatisch auch eine Änderung im damit verbundenen Hi-Pass Filter des Nachbarkanals. Das Gleiche gilt fur den umgekehrten Fall.

These Verknepfungen bestehen nur in der Standard Edit Betriebsart. Im Full Edit Modus sind Kanäle und Parameter nicht miteinander verlinsk.

m

Input A

Input B

Out 1

Link

Out 2

Link

Out 3

Link

Out 4

Link

Out 5

Link

Out 6

5-Way (+FR)

Parameters

Source/Bandpass

Source/Bandpass

Source/Bandpass

Source/Bandpass

Source/Bandpass

Source/Bandpass

In A / Sub

In A / Low

In A / Low-Mid

In A / Mid

In A / Hi

In B / FR

PEQ

PEQ

Parameters

Parameters

Parameters

Parameters

Parameters

Parameters

GEQ

GEQ

PEQ

PEQ

PEQ

PEQ

PEQ

PEQ

Delay

Delay

Hi-pass

Hi-pass

Hi-pass

Hi-pass

Hi-pass

Hi-pass

Lo-pass

Lo-pass

Lo-pass

Lo-pass

Lo-pass

Lo-pass

Delay

Delay

Delay

Delay

Delay

Delay

Level

Level

Level

Level

Level

Level

Limiter

Limiter

Limiter

Limiter

Limiter

Limiter

Input A

Input B

Out 1

Link

Out 2

Link

Out 3

Link

Out 4

Link

Out 5

Link

Out 6

Free Configuration

Parameters

Source/Bandpass

Source/Bandpass

Source/Bandpass

Source/Bandpass

Source/Bandpass

Source/Bandpass

In A / FR

In A / FR

In A / FR

In B / FR

In B / FR

In B / FR

PEQ

PEQ

Parameters

Parameters

Parameters

Parameters

Parameters

Parameters

GEQ

GEQ

PEQ

PEQ

PEQ

PEQ

PEQ

PEQ

Delay

Delay

Hi-pass

Hi-pass

Hi-pass

Hi-pass

Hi-pass

Hi-pass

Lo-pass

Lo-pass

Lo-pass

Lo-pass

Lo-pass

Lo-pass

Delay

Delay

Delay

Delay

Delay

Delay

Level

Level

Level

Level

Level

Level

Limiter

Limiter

Limiter

Limiter

Limiter

Limiter

Input A

Input B

Out 1

Link

Out 2

Link

Out 3

Link

Out 4

Link

Out 5

Link

Out 6

3-Way Stereo, Mono Sub+FR

Parameters

Source/Bandpass In A+B / Sub Mono Parameters

Source/Bandpass In A / Low L Parameters

Source/Bandpass In A / Hi L Parameters

Source/Bandpass In A+B / FR Parameters

Source/Bandpass In B / Low R Parameters

Source/Bandpass In B / Hi R Parameters

PEQ

PEQ

PEQ

PEQ

PEQ

PEQ

PEQ

PEQ

GEQ

GEQ

Hi-pass

Hi-pass

Hi-pass

Hi-pass

Hi-pass

Hi-pass

Delay

Delay

Lo-pass

Lo-pass

Lo-pass

Lo-pass

Lo-pass

Lo-pass

Delay

Delay

Delay

Delay

Delay

Delay

Level

Level

Level

Level

Level

Level

Limiter

Limiter

Limiter

Limiter

Limiter

Limiter

01

Input A

Input B

Out 1

Link

Out 2

Link

Out 3

Link

Out 4

Link

Out 5

Link

Out 6

4-Way Stereo, Mono Sub/LF

Parameters

Source/Bandpass In A+B / Sub Mono Parameters

Source/Bandpass In A+B / Low Mono Parameters

Source/Bandpass In A / Mid L Parameters

Source/Bandpass In A / Hi L Parameters

Source/Bandpass In B / Mid R Parameters

Source/Bandpass In B / Hi R Parameters

PEQ

PEQ

PEQ

PEQ

PEQ

PEQ

PEQ

PEQ

GEQ

GEQ

Hi-pass

Hi-pass

Hi-pass

Hi-pass

Hi-pass

Hi-pass

Delay

Delay

Lo-pass

Lo-pass

Lo-pass

Lo-pass

Lo-pass

Lo-pass

Delay

Delay

Delay

Delay

Delay

Delay

Level

Level

Level

Level

Level

Level

Limiter

Limiter

Limiter

Limiter

Limiter

Limiter

IMPORTANT INFORMATIONS DE SECURITÉ
