N/D868 - Nicht kategorisiert ELECTRO-VOICE - Kostenlose Bedienungsanleitung

Produkttyp	Dynamisches Mikrofon
Marke	Electro-Voice
Modell	N/D868
Richtcharakteristik	Kardioid
Frequenzgang	20 – 10.000 Hz
Impedanz	150 Ohm (symmetrisch)
Empfindlichkeit (Leerlaufspannung)	1 mV/Pa bei 1 kHz
Empfindlichkeit (Leistungspegel)	-51,7 dB (0 dB = 1 mW/Pa) bei 1 kHz
Anschluss	3-poliger XLR-Stecker
Äquivalenter Rauschpegel	17 dB (A-bewertet)
Polarität	Positiver Druck auf Membran erzeugt positive Spannung an Pin 2 (bezogen auf Pin 3)
Gehäusematerial	Stahl
Oberfläche	Nicht reflektierend schwarz
Gitter	Memraflex™
Abmessungen (Länge)	132,6 mm
Durchmesser	60 mm
Schaftdurchmesser	25,4 mm
Nettogewicht	295 g
Versandgewicht	750 g
Mitgeliefertes Zubehör	320 Stativklemme, weiche Reißverschlusstasche
Anwendungsbereich	Kick-Drum (Live und Studio)
Besonderheiten	Neodym-Magnet, optimiert für hohe Schalldruckpegel, kein zusätzlicher EQ erforderlich
Garantie (Gerät)	2 Jahre ab Kaufdatum
Garantie (akustisches System)	10 Jahre nach Produktionsende des Modells
Garantie (aktive Elektronik)	3 Jahre ab Kaufdatum

Häufig gestellte Fragen - N/D868 ELECTRO-VOICE

Wie reinige ich das N/D868 Mikrofon?

Reinigen Sie das Mikrofon mit einem trockenen, fusselfreien Tuch. Verwenden Sie keine Flüssigkeiten oder Reinigungsmittel, da diese das Mikrofon beschädigen könnten.

Welche Richtcharakteristik hat das N/D868?

Das N/D868 hat eine kardioide Richtcharakteristik, die Umgebungsgeräusche von der Seite und hinten unterdrückt.

Für welche Anwendungen ist das N/D868 optimiert?

Das Mikrofon wurde speziell für die Kick-Drum in Live- und Studio-Umgebungen entwickelt und optimiert.

Welches Zubehör ist im Lieferumfang enthalten?

Im Lieferumfang enthalten sind eine 320 Stativklemme und eine weiche Reißverschlusstasche.

Wie ist der Frequenzgang des N/D868?

Der Frequenzgang reicht von 20 Hz bis 10.000 Hz.

Welche Garantiebedingungen gelten für das Mikrofon?

Das Mikrofon hat eine zweijährige Garantie ab Kaufdatum. Für das akustische System gilt eine 10-jährige Garantie nach Produktionsende des Modells, für aktive Elektronik eine 3-jährige Garantie.

Wie schließe ich das N/D868 an?

Das N/D868 wird über einen 3-poligen XLR-Stecker angeschlossen. Die Pin-Belegung: Pin 2 ist heiß, Pin 3 kalt, Pin 1 Masse.

Was ist der Proximity-Effekt und wie nutze ich ihn?

Der Proximity-Effekt beschreibt die Zunahme der Basswiedergabe bei geringem Abstand zur Schallquelle. Bei einem Abstand von etwa 12,7 mm (1/2 Zoll) entsteht maximale Bassbetonung; bei über 60 cm (24 Zoll) normaler Bass.

Wie platziere ich das Mikrofon an der Kick-Drum?

Entfernen Sie das Schlagfell und dämpfen Sie die Trommel mit einem Kissen oder einer Decke. Platzieren Sie das Mikrofon auf dem Kissen einige Zentimeter vor dem Schlägel. Alternativ: Mikrofon auf einem kleinen Galgenstativ in die Trommel hineinragen, im 90°-Winkel zum Schlägel.

Was ist die Polarität des Mikrofons?

Positiver Druck auf die Membran erzeugt eine positive Spannung an Pin 2 (bezogen auf Pin 3).

BEDIENUNGSANLEITUNG N/D868 ELECTRO-VOICE

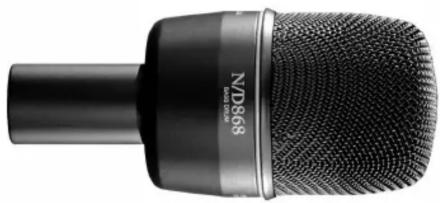

Close-up of a black NJD868 microphone with textured surface (no visible text or symbols)

WIRED
MICROPHONE

N/D868 User Manual

The N/D868 is truly a top performer in any application. Whether in a live sound or studio environment, the N/D868 is able to handle incredibly high sound pressure levels without distortion or overriding the input mixer. With a response specifically designed to “kick” the N/D868 can be used “as is” - no additional EQ required. Electrovoice was the first to utilize the neodymium magnet structure, and it remains at the heart of our new N/DYM series of microphones. Experience the leader again for the first time and hear the difference.

• Designed specifically for kick drum applications in live or studio environments
• Optimized sensitivity for the high sound pressure levels found in bass drum micing
  • Extended low-frequency response
  • No additional EQ required
  • Rugged steel construction for exceptional durability

Operation

The low frequency response of the N/D868 microphone varies with the distance from the sound source. Known as "proximity effect," maximum bass response is produced in "close-up" use with the microphone 14 inch from the sound source. Normal bass response is experienced with working distances greater than 24 inches. Working close to the microphone will produce a more robust sound. Close up positioning of the microphone will also reduce the potential for feedback from the sound reinforcement system. When, the bass-boost provides an increase in overall microphone output level. The mixer gain may be proportionately reduced, resulting in a reduction of the system's sensitivity to feedback caused by sound entering the microphone from the loudspeakers.

Microphone Use and Placement

Please note that micing techniques are a matter of personal preference. These are merely guidelines to assist in the placement of the microphone to gain optimal performance.

Usage

Optimal Placement

Kick Drum

Remove drum head and damp with a pillow or blanket. Position the mic on the pillow or blanket a few inches in front of the drum beater. As an alternative, position the mic on a small boom stand with the mic extended into the drum and at a 90° angel to the drum beater.

Standard Placement & Use Guidelines

1. Always point the microphone at the desired source of sound, and away from any unwanted sources.
2. The microphone should be located close to the sound source to minimize interference from other potential sound sources.
3. Use the 3-to-1 rule when using multiple microphones. Place each microphone three times farther from other microphones as from the desired sound source.
4. Minimize over-handling of the microphone to reduce unwanted mechanical noise
5. Working close to the microphone will increase the bass tone and also provide increased gain-before-feedback.

Warranty

This product is guaranteed against malfunction from any cause for two (2) years from the date of original purchase. In addition, the Limited Warranty for the acoustic system contained in the microphone shall apply for the life of this product, defines as a period of ten (10) years from the date that the manufacture of this microphone model has been discontinued. Any and all active electronics incorporated in this microphone are guaranteed against malfunction due to material workmanship for a period of three (3) years from the date of original purchase. This Limited Warranty does not extend to cables, connectors, or switches.

For warranty service please call us at:

616-695-6831 or

1-800-234-6831

5 dB per division

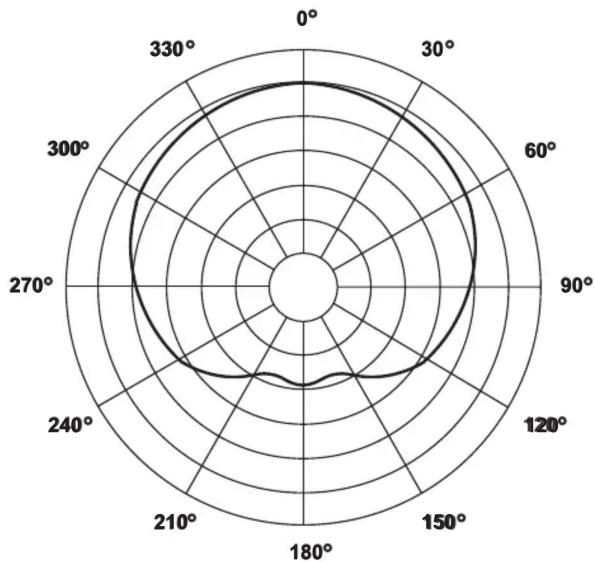

N/D868 polar

N/D 868 Specifications

Frequency Response: 20-10,000 Hz

Polar Pattern: Cardioid variant

Impedance: 150 ohms balanced (low-Z)

Sensitivity:

Open Circuit Voltage: ..... 1 mV/Pascal @ 1 kHz

Power Level: (0 dB=1mW/pascal) -51.7 dB @1 kHz

Microphone Connector 3-pin, XLR-type

Equivalent Output Noise ..... 17 dB A weighted

(0 dB= 0.00002 pascal)

Polarity: ..... Positive pressure on diaphragm causes positive voltage on pin 2 ref. pin 3

Materials:

Grille screen. Memraflex™

Finish: Non-reflecting black

Case: Steel

Dimensions:

Length. @ 5.22 in. (132.6 mm)

Diameter @ 2.36 in. (60 mm)

Shank @1.0 in. (25.4 mm)

Weight:

Net. @ 10.4 oz (295 grams)

Shipping @ 26.5 oz (750 grams)

Accessories included:

320 stand clamp

Soft zippered 'gig" bag

EVERYWHERE™

USA 9600AldrichAve.S., Minneapolis, MN 55420Phone: [phone]FAX: [phone]

Canada 705Progress Avenue, Unit 10, Scarborough, Ontario, Canada, M1H2X1Phone: [phone]FAX: [phone]

Switzerland Keltenstrassel 1, CH-2563PSACH, Switzerland Phone: [phone]FAX: [phone]

Germany HirschbergerRing 45, D94302, Straubing, Germany, Phone: [phone]FAX: [phone]

France Parc de Courcerin, Allee Lech Walesa, Lognes, f-77185 Marne La Vallee, France, Phone: [phone]FAX: [phone]

Australia Unit 23, Slough BusinessEstate, Silverwater N.S.W. 2128, Australia Phone: [phone]FAX: [phone]

HongKong UnitE &F. 21/E Luk Hop IndustriaBldg., 8 Luk Hop St., SanPoKong, Kowloon, HongKong. Phone:[phone]EAX:011-852-2351-3329

Japan 2-5-60 Izumi. Suginami-ku. Tokyo. Japan 168. Phone: [phone]FAX: [phone]

Singapore Telex Comm Pre Ltd. 3015A Ubi Rd 1, #0510.Kampong Ubi IndustriaEstate, Singapore 408705Phone:[phone]FAX:[phone]

Mexico Tecnología Especializada EDD S.A. de C.V., Av Parque Chapultepec #66-201, EIP arque, Naucalpan, Mexico, DF 53390 Phone: [phone] FAX: [phone]

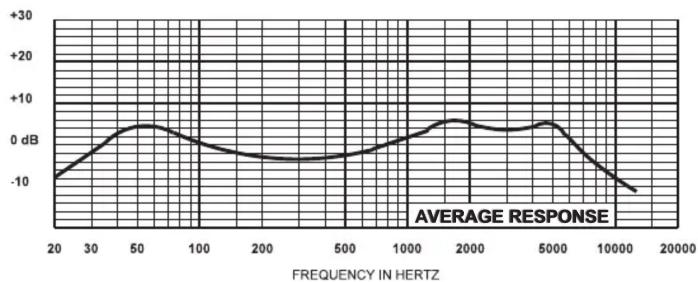

N/D868 response

Part Number 535836
