Produkttyp	Traversenklammer-Adapter
Modell	TCA-ZX1-LB
Marke	Electro-Voice
Farbe	Schwarz
Abmessungen (H x B x T)	151 mm x 144 mm x 85 mm
Gewicht	0,64 kg
Bruttogewicht	0,72 kg
Rohraußendurchmesser	38 – 51 mm (1,5 – 2 Zoll)
Maximale Belastung	12 kg (26,5 lb)
Kompatibilität	ZX1, ZLX 8" (G2)
Schwenkfunktion	Ja, mit Arretierung
Montageposition	Vertikal an horizontalen Traversen
Lieferumfang	1 Traversenklammer, 1 Masthalterungsadapter, 1 M6-Ösenschraube, 1 Installationskurzanleitung
Garantie	Siehe www.electrovoice.com/warranty
Anwendung	Befestigung von Lautsprechern an Masten oder Traversen
Prüfung vor Verwendung	Auf Risse, Verformungen, beschädigte Schweißnähte oder fehlende Teile prüfen
Wartung	Regelmäßige Inspektion empfohlen (mindestens jährlich)
Hersteller	Bosch Sicherheitssysteme GmbH

Häufig gestellte Fragen - TCA-ZX1 ELECTRO-VOICE

Wie hoch ist die maximale Belastung des TCA-ZX1-LB?

Die maximale Belastung beträgt 26,5 lb (12 kg). Überschreiten Sie diese Grenze niemals.

Kann der TCA-ZX1-LB an vertikalen Traversen montiert werden?

Nein, der Adapter muss immer vertikal an horizontalen Traversen montiert werden. Eine Montage geneigt oder kopfüber ist nicht zulässig.

Welche Lautsprecher sind mit dem TCA-ZX1-LB kompatibel?

Der Adapter ist kompatibel mit Electro-Voice ZX1 und 8-Zoll ZLX-G2 Mittel-/Hochtonlautsprechersystemen.

Wie wird der Lautsprecher geschwenkt?

Lösen Sie den Schwenkverriegelungsknopf, drehen Sie den Lautsprecher in den gewünschten Winkel und ziehen Sie den Knopf wieder fest.

Ist ein Sicherheitskabel erforderlich?

Ja, es wird dringend empfohlen, ein Sicherheitskabel (nicht im Lieferumfang enthalten) an der M6-Ösenschraube und der Traversenklammer zu befestigen.

Welche Teile sind im Lieferumfang enthalten?

Enthalten sind 1 Traversenklammer, 1 Masthalterungsadapter, 1 M6-Ösenschraube und 1 Installationskurzanleitung.

Wie oft sollte die Installation inspiziert werden?

Electro-Voice empfiehlt eine Inspektion mindestens einmal jährlich oder gemäß gesetzlicher Vorschriften.

Was tun bei beschädigten Teilen?

Beschädigte Komponenten wie Risse, Verformungen oder fehlende Teile müssen sofort ersetzt werden. Wenden Sie sich an den Kundendienst.

Kann der Adapter auch an einem Mast montiert werden?

Ja, der TCA-ZX1-LB ist für die Montage an einem Mast (Rohraußendurchmesser 38-51 mm) oder einer Traverse geeignet.

Wer darf die Montage durchführen?

Die Montage darf nur von Personen mit gründlichen Kenntnissen der entsprechenden Techniken und Vorschriften durchgeführt werden.

BEDIENUNGSANLEITUNG TCA-ZX1 ELECTRO-VOICE

Der Sicherheitsfaktor ist das Verhältnis der ultimativen Bruchfestigkeit geteilt durch die Nenntagfähigkeit. Die ultimative Bruchfestigkeit ist die Kraft, bei deren Überlastung ein Teil der Struktur versagen wird. Die Nenntagfähigkeit ist die maximale Last, die der Benutzer aufbringen darf. Der Sicherheitsfaktor gewährleistet einen Sicherheitsspielraum oberhalb der Nenntagfähigkeit, um eine normale dynamische Belastung und normale Abnutzung zu berücksichtigen. Die Verwendung anderer als der in diesem Handbuch empfohlenen Electro-Voice Montagekonfigurationen erfolgt auf Risiko des Benutzers.

Warnung!

Das Aufhängen von Gegenständen birgt potenzielle Gefahren und darf daher von Personen durchgeführt werden, die über gründliche Kenntnisse der entsprechenden Techniken und Vorschriften verfügen. Es wird von Electro-Voice dringend empfohlen, beim Aufhängen der Lautsprecher alle geltenden nationalen, bundesstaatlichen, staatlichen und örtlichen Vorschriften zu berücksichtigen. Es liegt in der Verantwortung des Technikers, zu gewährleisten, dass die Lautsprecher sicher und unter Beachtung all dieser Vorschriften installiert werden. Werden Lautsprecher aufgehängt, empfiehlt Electro-Voice dringend, dass das System mindestens einmal jährlich oder gemäß gesetzlicher Vorschriften inspiziert wird. Falls dabei Schwachstellen oder Schäden festgestellt werden, müssen sofort Abhilfemaßnahmen ergriffen werden. Der Benutzer ist dafür verantwortlich sicherzustellen, dass alle aufgehängten Objekte von der Wand, Decke oder Struktur getragen werden. Jegliche Hardware, die zum Aufhängen von Lautsprecherboxen verwendet wird und nicht von Electro-Voice gestellt wird, obliegt der Verantwortung anderer.

Überprüfen Sie vor Verwendung der Aufhängepunkte und des zugehörigen Befestigungsmaterials, ob diese Risse, Verformungen, beschädigte Schweißnähte, fehlende oder beschädigte Komponenten aufweisen, die die Stabilität der Aufhängepunkte beeinträchtigen. Ersetzen Sie beschädigte Hardware. Halten Sie sich stets an die Beschränkungen, und überschreiten Sie niemals die für Flugpunkte empfohlene Last. Als zusätzliche Sicherheitsmaßnahme wird empfohlen, dass der Benutzer einen weiteren Aufhängepunkt an der Gebäudestruktur befestigt. Dieser redundante Aufhängepunkt sollte möglichst weniger Spiel haben (am besten weniger als 2,5 cm). Überprüfen Sie vor der Verwendung, ob das Lautsprechergehäuse Risse, Verformungen, beschädigte Schweißnähte, fehlende oder beschädigte Komponenten aufweist, die die Gehäusestabilität beeinträchtigen. Ersetzen Sie Lautsprechersysteme, wenn diese beschädigt sind oder Hardware fehlt.

Garantieinformationen

Informationen über Garantiezeiten und Kundendienst finden Sie unter: www.electrovoice.com/warranty

Im Lieferumfang enthaltene Teile

Stellen Sie sicher, dass alle erforderlichen Teile enthalten und nicht beschädigt sind. Falls die Verpackung oder Teile beim Versand beschädigt wurden, wenden Sie sich an den Spediteur. Sollten Teile offensichtlich fehlen, benachrichtigen Sie bitte die zuständige Vertretung oder den Kundendienst.

1 Traversenklammer

1 Masthalterungsadapter

1 M6-Ösenschraube

1 Installationskurzanleitung

Einrichtung

Vielen Dank, dass Sie sich für das Zubehör TCA-ZX1-LB entschieden haben. In diesem Handbuch wird beschrieben, wie der Traversenklammer-Adapter mit ZX1- und 8"-ZLX-G2Mittel-/Hochtonlautsprechersystemen installiert wird.

Der TCA-ZX1-LB wird verwendet, um einen ZX1- oder 8"-ZLX-G2-Mittel-/Hochtonlautsprecher an einem Mast oder einer Traverse zu befestigen. Er ermöglicht eine Drehung (oder ein Schwenken) und eine Verriegelung der Position.

Warnung!

Montieren Sie den Traversenklammer-Adapter immer vertikal an horizontalen Traversen. Montieren Sie den Traversenklammer-Adapter nicht geneigt oder kopfüber. Montieren Sie den Traversenklammer-Adapter nicht an vertikalen Traversen.

Warnung!

Die empfohlene maximale Belastung beträgt 26,5 lb (12 kg).

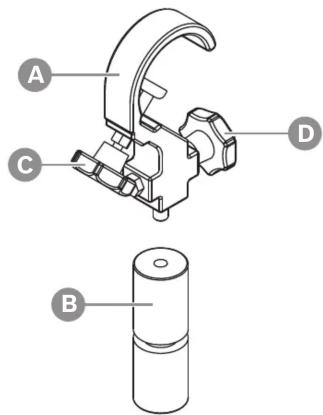

A	Traversenklammer
B	Masthalterungsadapter
C	Klammerknopf
D	Schwenksperrknopf

Zum installieren des TCA-ZX1-LB:

1. Lösen Sie den Schwenkverriegelungsknopf.
2. Ziehen Sie den Bolzen an der gegenüberliegenden Seite des Schwenkverriegelungsknopfs fest.
3. Ziehen Sie den Schwenkverriegelungsknopf fest.
4. Entfernen Sie die Mutter von der Traversenklammer und bewahren Sie die Unterlegscheibe auf.
5. Schrauben Sie den Masthalterungsadapter auf die Traversenklammer und ziehen Sie ihn fest.

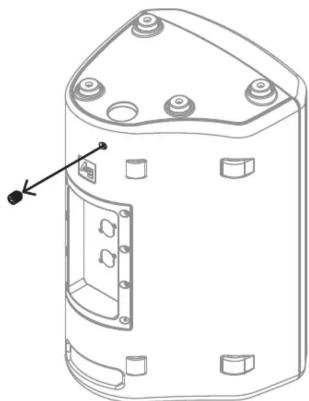

1. Drehen Sie das Lautsprechergehäuse auf den Kopf und entfernen Sie die Schrauben von der Rückseite der Stativhülse.

1. Setzen Sie Traversenklammer und Masthalterungsadapter in die Stativhülse am Lautsprecher ein.
2. Schrauben Sie die M6-Ösenschraube in die Rückseite der Stativhülse.
   Stellen Sie sicher, dass sich die M6-Ösenschraube

ordnungsgemäß in der Nut des Masthalterungsadapters befindet, indem Sie die Traversenklammer anziehen. 9. Ziehen Sie die M6-Ösenschraube fest.

1. Befestigen Sie vorsorglich ein Sicherheitskabel (nicht im Lieferumfang enthalten) an M6-Ösenschraube und Traversenklammer.
2. Befestigen Sie die Traversenklammer an der Traverse und ziehen Sie die Klammer mit dem Klammerknopf fest an.

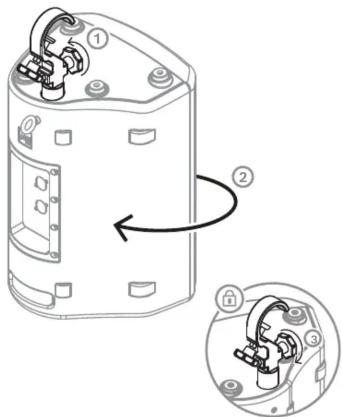

Drehen (Schwenken) des Lautsprechers:

1. Lösen Sie den Schwenkverriegelungsknopf.
2. Drehen (Schwenken) Sie den Lautsprecher in den gewünschten Winkel.
3. Ziehen Sie den Schwenkverriegelungsknopf fest, um den Lautsprecher in der gedrehten Position zu verriegeln.

	TCA-ZX1-LB Traversen-klammer-Adapter für ZX1, ZLX 8"
Farbe Schwarz
Abmessungen (H x B x T) (in)	5.90 in x 5.70 in x 3.30 in
Abmessungen (H x B x T) (mm)	151 mm x 144 mm x 85 mm
Rohraußendurchmesser (")	1,5" - 2"
Rohraußendurchmesser (mm)	38 ~ 51 mm
Gewicht (lb) 1.40 lb
Gewicht (kg) 0.64 kg
Bruttogewicht (lb) 1.60 lb
Versandgewicht (kg) 0.72 kg

Electro-Voice

Traversenklammer-Adapter für ZX1, ZLX 8"

TCA-ZX1-LB

Bosch Sicherheitssysteme GmbH

Robert-Bosch-Platz 1

70839 Gerlingen

Germany

© Bosch Sicherheitssysteme GmbH, 2024

2024-08 | 01 | F.01U.430.880 | 202410021216
