BEDIENUNGSANLEITUNG CI640CB CANDY

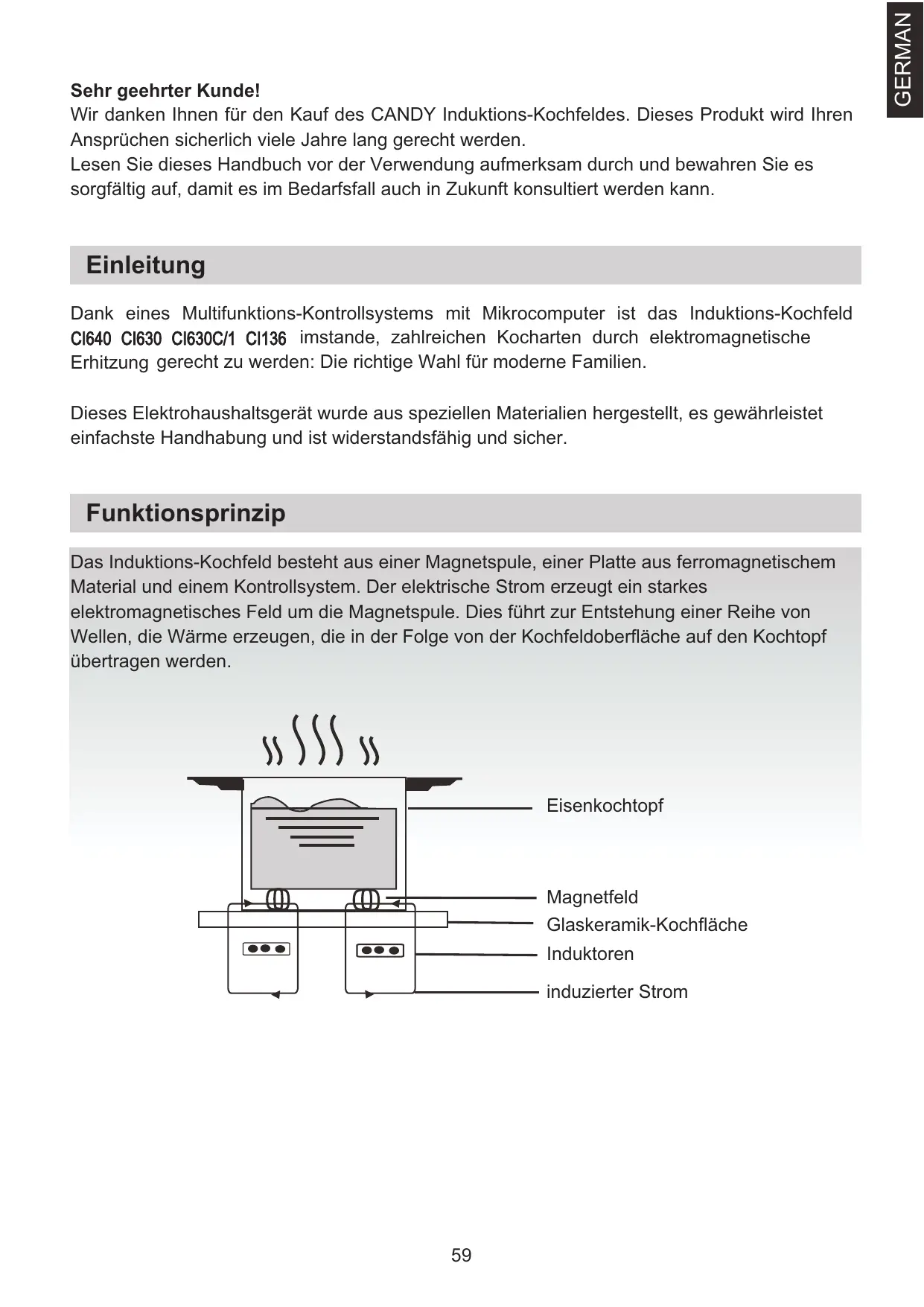

Sehr geehrter Kunde!
Wir danken Ohnen für den Kauf des CANDY Induktions-Kochfeldes. Dieses Produkt wird ihren Ansprüchen sicherlich die Jahre lang gerecht werden.
Lesen Sie theses Handbuch vor der Verwendung aufmerksam durch und bewahren Sie essorgfältig auf, damit es im Bedarfsfall auch in Zukunft konsultiert werden kann.
Einleitung
Dank eines Multifunktions-Kontrollsystems mit Mikrocomputer ist das Induktions-Kochfeld CI640 CI630 CI630C/1 CI136 imstande, zahlreichen Kocharten durch elektromagnetische Erhitzung gerecht zu werden: Die richtige Wahl für moderne Familien.
Dieses Elektrohaushaltsgerät wurde aus speziellen Materialien hergestellt, es gewährleistete einfachste Handhabung und ist wichtstandfähig und sicher.
Funktorsprinzip

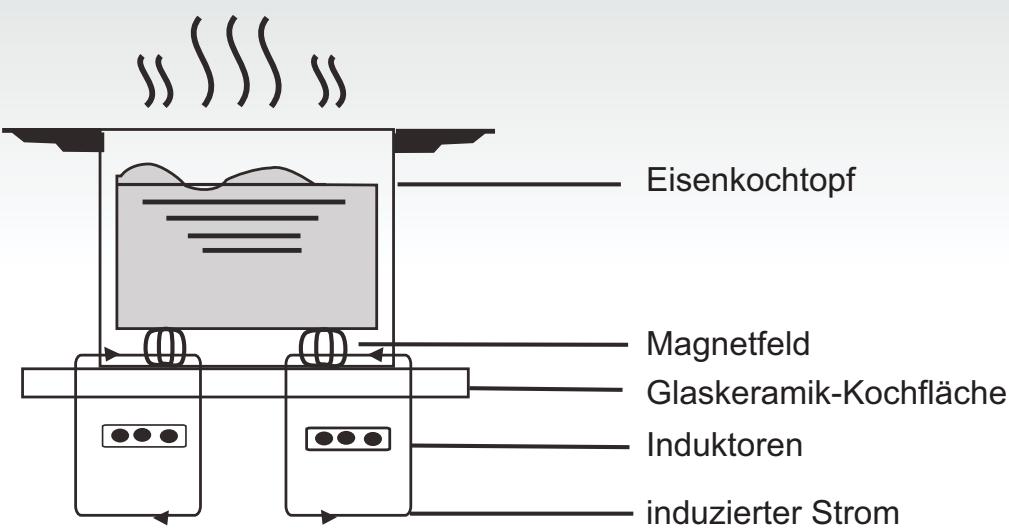

Das Induktions-Kochfeld besteht aus einer Magnetspule, einer Platte aus ferromagnetischen Material und einem Kontrollsystem. Der elektrische Strom erzeugt ein starkes elektromagnetisches Feld um die Magnetspule. Dies führt zur Entstehung einer Reihe von Wellen, die Wärme erzeugen, die in der Folge von der Kochfeldoberfläche auf den Kochtopf übertragen werden.
Sicherheit
Dieses Kochfeld wurde für die Verwendung im Haushalt entwickelt.
Wir legen stets größten Wert darauf, unsere Produkte zu verbessern und behalten uns das Recht vor, infolge neuer technischer Entwicklunglichen Änderungen vorzunehmen.
Überhitzungsschutz
Ein Sensor kontrolliert die Temperatur innerhalb der Kochzone. Wenn die Temperatur das Sicherheitsniveau überschreitet, schaltet sich die Kochzone automatisch ab.
Meldung von Gegenständen auf dem Kochfeld
Wenn ein Kochtopf mit einem Durchmesser von weniger als 80 mm, keine Gegenstände (wie Messer, Gabeln, Schlüssel) oder ein nicht magnetischer Kochtopf (beispielsweise aus Aluminium) auf die Kochzone gestellt bzw. gelegt werden, kommt es zur automatischen Auslösung eines akustischen Signals, das etwa 1 Minute lang ertört. Wenn das Problem nicht behoben wird, Goes das Induktionskochfeld automatisch in den Standby-Betrieb über.
Restwärme-Alarm
Wenn das Kochfeld für einen langen Zeitraum verwendet wird, könnte Restwärme vorhanden sein. Der Buchstabe „H“ auf dem Display warnt davon, die Oberfläche zu berühren.
Schutz durch automatische Ausschaltfunktion
Die Selfstausschaltung ist eine weitere Sicherheitsfunktion Ihres Induktions-Kochfeldes, die automatisch eingreift, wenn Sie vergessen, die Kochmulde auszuschalten. Die automatische Ausschaltung des Kochfeldes hangt von der verwendeten Intensitätssstufe ab, siehe unter stehende Tabelle:
| Intensitätsstufe | Der Kochbereich schaltet sich automatisch aus nach |
| 1-3 | 8 Stunden |
| 4-6 | 4 Stunden |
| 7-9 | 2 Stunden |
Wenn der Kochtopf nach beendeter Garzeit entfernt wird, erhitzt sich das Induktions-Kochfeld nicht mehr und nach dem akustischen Signal, das 1 Minute lang dauert, schaltet es sich aus.
Hinweis:
Personen mit Herzschrittmacher)dürfen these Elektrohaushaltsgerät nur unter Aufsicht ihres Arztes verwenden.
Installation
Vorgangsweise bei der Installation

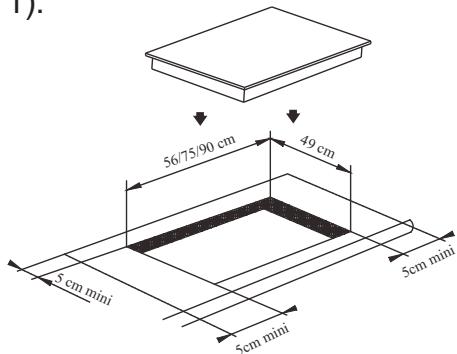

- Die Möbeloberfläche gemäß den Angaben auf der Zeichnung bohren; zur korrekten Installation muss rund um das Kochfeld ein Freiraum von mindestens 5 cm eingeplant werden. Sichergeben, dass die Basis, in die die Kochmulde eingebaut wird, mindestens 30 mm dick ist und dass das Basismaterial hohen Temperaturen standhalt, um zu vermeiden, dass diese sich durch die vom Kochfeld erzeugte Hitze verformt (Abb. 1).
(Abb. 1)
- Stets sichergehen, dass das Induktions-Kochfeld fest auf der Auflagefläche aufliegt und es gut beluftet ist (Abbildung 2).

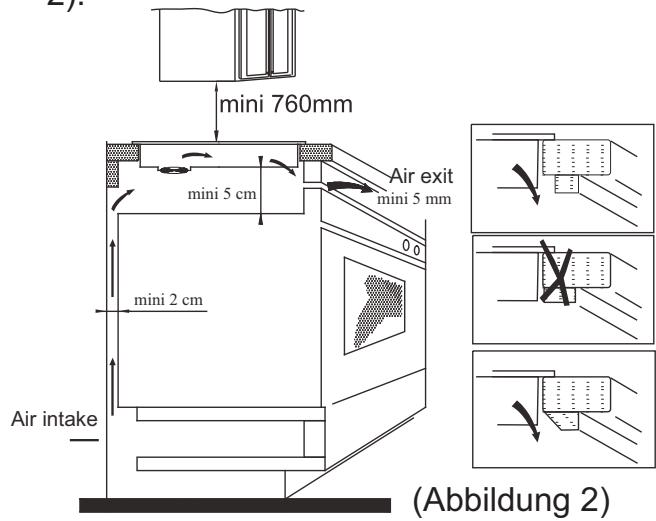

Hinweis: Zwischen Kochfeld und eventuell darüber befindlichen Elementen muss ein Freiraum von mindestens 760 mm vorgesehen sein.

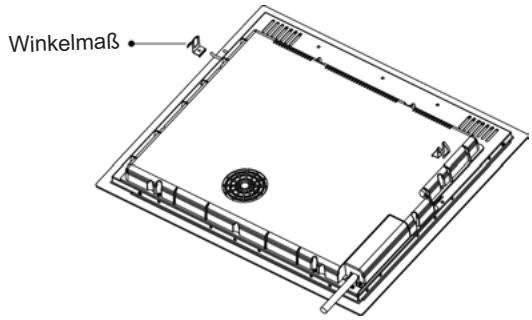

- Nachdem das Kochfeld correkt eingesetzt wurde, mit vier Winkelmaßen an der Auflagefläche befestigen (siehe Abbildung). Dann jeder einzelne Winkelmaß je nach Dicke der Auflagefläche einstellen.
Vorsichtsmaßnahmen
1) Das Induktions-Kochfeld muss vontechnischem Fachpersonal installment werden. Nehmen Sie die Installation nicht alleine vor.
2) Das Induktions-Kochfeldarf nicht auf Kuhlschränken, Geschirrspulmaschinen oder Waschmaschinen montiert werden.
3) Das Induktions-Kochfeld muss so installiert werden, dass eine optimale Hitzeabfuhr gewährleistet ist.
4) Die Wand und der Bereich unter dem Induktions-Kochfeld müssen hitzefest sein.
5) Um Schäden zu vermeiden muss die)dünne Folie, mit der das Kochfeld an die Auflagefläche geklebt ist, hitzefest sein.
4. Elektrischer Anschluss
Der Anschluss an das Stromnetz muss von Fachpersonal und gemäß den geltenden Vorschriften vorgenommen werden. Die Anschlüsse für das Kochfeld sind auf Abbildung 3 dargestellt.
| Spannung und Freqenz | Elektrischer Anschluss | |||
| 400V 2-N 50/60HZ | 1 L1 Schwarz | 2 L2 Braun | 3 4 N Grau und Blau | 5 Geltb/Grün |
| 220-240V 50/60HZ | 1 2 Schwarz und Braun | 3 4 N Grau und Blau | 5 Geltb/Grün | |
Sichergeben, dass die elektrische Anlage gemäß den Vorschriften und gesetzlichen Bestimmungen über einen wirksamen
Erdschluss verfügt. Die Erdung ist obligatorisch.
Die Herstellerfirma übernimmt keine Haftung für etwaige Schäden an Personen oder Sachen, die durch die Nichtbeachtung dieser Vorschrift verursacht wurden.
Wenn das Gerät über keinen Stecker verfügt, am Kabel einen genormten Stecker anbringen, der die auf dem Kennschild angegebene Last aushalten kann.
Ist ein fester Netzanschluss gewündt, muss zwischen Gerät und Stromnetz eine allpolige Ausschaltvorrichtung geschaltet werden; der Abstand zwischen den Kontakten muss mindestens 3 mm detragen.
Beschädigte Kabel dürfen nur von Fachpersonal ausgetauscht werden.
Das Kabelarf nicht geknicht oder gequetscht werden.

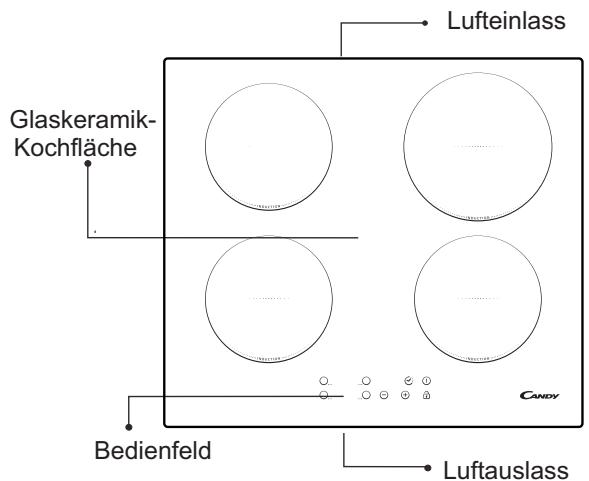

Beschreibung des Induktions-Kochfeldes

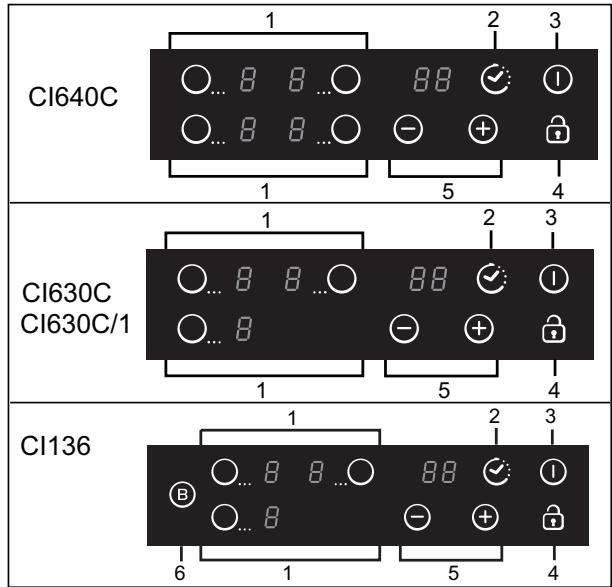

Schematische Darstellung des Bedienfeldes
1.Kochzonen-Wahltaste
2.Timer
3.ON/OFF
4. Taste Sicherheitsspere
5.Taste Leistungsregelung
6. boost
Gebrauchsanleitung
Vorbereitung vor der Verwendung:
Unmittelbar nach dem Einsatzen gibt das Kochfeld ein akustisches Signal ab, alle LEDs blinken 1 Sekunde lang und zeigen damit an, dass sich das Kochfeld im Standby-Betrieb befindet.
Den Kochtopf auf die gewählte Kochzone stellen.
Betriebsanleitung
Nach Betätigung der "ON/OFF"-Taste zeigen alle LEDs das Symbol "-" an. Die Kochzone wahlen, auf der sich der Kochtopf befindet; die LED für die Leistungsstufe der gewährten Zone blinkt. Dann die Tasten "+" oder "-" drücken; das Display zeigt als Standard 5 an, die gewünschte Intensitätsstufe mit den Tasten "+" und "-" einstehen. Durch gleichzeitige Betätigung der Tasten "+" und "-" werden die vorherigen Einstellungen nullgestellt und die Kochzone schaltet sich aus. Für die spezifische Leistung jeder Kochzone siehe die Tabelle auf Seite 63.
Hinweis: Nach Betätigung der "ON/OFF"-Taste bleibt das Induktions-Kochfeld im Standby-Betrieb, wenn innerhalb von 1 Minuten keine weitere Betätigung erfolgt.
TIMER-Funktion
Nach Betätigung der TIMER-Taste blinkt die LED auf dem Display und damit kann die Zeit eingestellt werden. Mit den Tasten "+" oder "- kann die Zeit von 1 bis 99 Minuten eingestellt werden. Bei Betätigung der Taste "+" wird die Einstellung jeweils um 1 Minute erhöht; bei Betätigung der Taste "- wird die Einstellung jeweils um 1 Minute verringert. Wenn mehr als 99 Minuten eingestellt werden, kehr der Timer automatisch auf den
Wert 0 zusück. Durch gemeinsätze Betätigung der Tasten "+" und "-" kehrt das Display auf 0 zusück.
Bestätigung der TIMER-Funktion
- Die Leistung für die gewährte Kochzone ausgehalten, die "Timer"-Taste drucken und die Zeit einstellen.
- Nachdem der Timer etwa 5 Sekunden lang geblinkt hat, wird die eingestellte Zeit automatisch bestätigt.
- Nach der Zeiteinstellung "TIMER" drücken, um die gewünschte Einstellung zu überprüfen.
Nullstellung der TIMER-Funktion
Die "Timer"-Taste 5 Sekunden lang drücken, um die vorher eingestellte Funktion zu Löschen. Das Display zeigt daraufufhin 0 an.
Sicherheitsmodus
Die Kindersicherung ist durch eine Verriegelungsvorrichtung auf dem Induktionskochfeld gewährleistet.
Um die Kindersicherung zu aktivieren, drücken Sie die Sensortaste "Verriegelung". Das Kochfeld wechseln in den Veriegelungsmodus. Der Timer zeigt "Lo" an. Alles anderen Sensortasten bis auf die "ON/OFF" -Taste sind nun gespert.
Entsperren
Drücken Sie die Sensortaste "Verriegelung" für 2 Sekunden. Das Kochfeld wechseln nun in den Standard-Modus darüber.
BOOST-Funktion (Schnellgarfunktion)
Für Schnelleres Garen nach Wahl der Kochzone die “BOOST”-Taste drücken, das Display zeigt in der Folge “P” an.
Hinweis:
- Die Dauer der BOOST-Funktion beträgt maximal 5 Minuten, danach keht das Kochfeld wieder zu ihrer anfänglichen Einstellung zurück.
- Die BOOST-Funktion ist nur für die rechte hintere Zone der Kochmulde verfügbar. (CI136)
Nullstellung der "BOOST"- Funktion
Die Zone wahlen, die mit dem BOOST- Modus arbeitet und die BOOST-Taste drücken, um diese Einstellung zu loschen. Die Leistung kehr wieder zur vorherigen Einstellungsstufe zurück.
Wenn während der BOOST-Funktion die Taste “-” gedrückt wird, wird Leistungsstufe 9 eingestellt.
Maximale Leistung jeder Kochzone
| Kochzone | Maximale Leistung (VV) | |||
| CI640C | CI630C | CI630C/1 | CI136 | |
| 1 | 1400 | 1400 | 1400 | 1400 |
| 2 | 2000 | 2000 | 2000 | 2000 |
| 3 | 2000 | 2200 | 3000 | 3000/3600(B) |
| 4 | 1400 | -------- | -------- | |
Die angegebenen Leistungswerte können je nach Material und Abmessungen des Kochtopfs variieren.
Geeignete Kochbehälter
Eisenpfanne zum Frittieren
Kochtopf aus rostfreiem Stahl
Flacher Eisenkochtopf Eigenpfanne
Wasserkessel aus emailiertem rosfreiem Stahl
Emaillierter Kochtopf
Eisenplatte
- Es gibt zahlreiche Behälter, die zum Garen auf dem Induktions-Kochfeld geeignet sind. Dieses Kochfeld ist in der Lage, sie zu erkennen und auf ihre Eignung zu testen, und bereits wie folgt:
Den Kochtopf auf eine der Kochzonen stellen. Wenn auf der Anzeige für diese Kochzone eine Leistungsstufe aufscheint, ist der Kochtopf geeignet; wenn hingegen das Symbol "U" erscheint, ist der Kochtopf zum Induktionsgaren nicht geeignet.
- Einen Magneten am Kochtopf anbringen: Wenn der Magnet vom Kochtopf angezogen wird, ist dieser zum elektrischen Garen geeignet.
Hinweis: Der Kochtopboden muss Materialien enthalten, die magnetisch leitfähig sind.
Der Kochtopboden muss flach sein und einen Durchmesser von mehr als 14 cm aufweisen.
Sicherheit und Wartung
Verwenden Sie einen speziellen Sicherheits-Versorgungsschalter.
Nur für die Verwendung in Innenräumen bestimmt.
Das Induktions-Kochfeld niedirekt mit Wasser reinigen.
Nie leere Kochtopfe (ohne Speisen, die gegart werden sollen) verwenden, Denn es konnten dadurch Schaden entstehen und es ist auf jeder Fall gefährlich.
Nie in Dosen verpackte Speisen aufwärmen, ohne die Dose vorher zu öffnen, um zu vermeiden, dass diese durch die hitzebedingte Ausdehnung explodiert.
Nach einer längeren Verwendung bleibt die Kochzone sehr heißt. Um Verbrennungen zu vermeiden, die Oberfläche des Kochfelds nicht berühren.
Regelmäßige sichergehen, dass die Luftzirkulation unter dem Kochfeld nicht behindiert ist (Verstopfung durch Glas, Papier, usw.).
Keine Metallgegenstände wie Messer, Gabeln, Löffel und Deckel auf dem Kochfeld liegen setzen, um deren Erhitzung zu vermeiden.
Das Induktions-Kochfeld nie in der Nähe von Gas- oder Kerosinöfen verwenden.
Unter dem Induktions-Kochfeld keine Spül- und Reinigungsmittel oder entflammbare Materialien aufbewahren.
Sollte die Oberfläche des Kochfeldes einen Riss aufweisen, Gerät ausschalten, um elektrische Schläge zu vermeiden.
Keine Kochtopfe mit rauem Boden verwenden, damit die Glaskeramik-Oberfläche des Kochfeldes nicht beschädigt wird.
Das Kochfeld regelmäßig reinigen, um
Schmutzansammlungen zu vermeiden, durch die der einwandfrei Betrieb des Elektrohaushaltsgeräts beeinträchtigt wird.
Das Elektrohaushaltsgerä außerhalb der Reichweite von Kindern installieren bzw. dessen Verwendung nur unter der Aufsicht eines Erwachsenen gestatten.
Sollte das Versorgungskabel beschädigt werden, daß es nur von technischem Fachpersonal ausgetauscht werden.
ACHTUNG: Dieses Produkt dart nicht mit dem normalen Hausabfall entsorgt werden. Es muss getrennt entsorgt werden.
Dieses Elektrohaushaltsgerät wurde entsprechend der europäischen Richtlinie 2002/96/EG zur Entsorgung von Elektro- und Elektronikaltgeräten hergestellt.
Die Einhaltung der Richtlinien für die Entsorgung these Geräts hilft bei der Vorbeugung eventueller Umwelt- und Gesundheitsschäden, die eine falsche Entsorgung verursachen wurde.
Dieses Symbol zeigt an, dass das Produkt nicht als normaler Hausabfall entsorgt werden kann, sondern in Recyclingzentren für Elektro- und Elektronikmaterial.
Für{nahere Informationen zur Aufbereitung, Entsorgung und Wiederverwertung these Products setzen Sie sichitte mit dem lokalen Abfallentsorgungsdienst oder mit dem Geschäft in Verbindung, in dem der Artikel gkauft wurde.
Reinigung und Wartung
Die Kochmulden-Oberfläche muss wie folgt gereinigt werden:
| Schmutzart | Reinigung | Reinigungserat |
| geringfügiger Schmutz | Mit warmem Wasser; danach abtrocknen | Schwamm |
| starker Schmutz | Mit warmem Wasser, danach mit einem speziellen Scheuerschwamm für Glaskeramik abtrocknen | Spezialschwamm für Glaskeramik |
| Verkrustungen | Weißweinessig auf die Verkrustung geben und mit einem weichen Tuch reinigen oder ein Spezialreinigungsmittel verwenden | Spezielle Klebefolie für Glaskeramik |
| Zucker, Kunststoff oder geschmolzenes Aluminium | Zur Entfernung der Reste einen für Glaskeramik geeigneten Schaber verwenden (zum Schutz des Glases ist es better, ein Produkt auf Silikonbasis zu verwenden) | Spezielle Klebefolie für Glaskeramik |
Hinweis: Den Stecker des Elektrohaushaltsgeräts vor der Reinigung abziehen.
Fehlermeldung und Kontrolle
Wenn es zu einer Störung kommt, schaltet das Induktions-Kochfeld automatisch eine Schutzfunktion ein, und auf dem Display werden folgende Codes angezeigt:
| Problem | Mögliche Ursachen | Lösung |
| F0/F1/F2 | Störung am Lüfterrad | Kundendienst kontaktieren. |
| F3-F8 | Störung am Temperatursensor | Kundendienst kontaktieren. |
| E1/E2 | Anormale elektrische Spannung | Sichergehen, dass elektrische Versorgung vorhanden ist. Nach dieser Kontrolle das Gerät erneut einschalten. |
| E3/E4 | Anormale Temperatur | Den Kochtopf kontrollieren. |
| E5/E6 | Ungenügende Wärmeausstrahlung | Das Gerät erneut einschalten, nachdem es abgekühlt ist. |
These Liste enthalt die am haufigsten auftretenden Störungen.
Das Induktions-Kochfeld nicht eigenmächtig demontieren, um Gefahren zu vermeiden und keine Schäden am Gerät zu verursachen.
KUNDENDIENST
Bevor Sie den Kundendienst anrufen
Bei Betriebsstörungen des Geräts empfehlen wir Ihnen:
— zu überprüfen, ob der Stecker korrekt in die Steckdose eingesteckt wurde;;
— die obige Fehlertabelle zu kontrollieren.
Wenn die Betriebsstörung nicht herausgefunden werden kann:
das Gerä ausschalten, nicht öffnen, und den Kundendienst anrufen.
SERVICENUMMER FÜR DEN KUNDENDIENST
Im Servicefall wenden Sie sichitte an unseren autorisierten Werkskundendienst.
Bitte wahlen Sie für Deutschland aus dem Festnetz die bundesweite einheitliche Service-Rufnummer 01805-62 55 62 (0,15 €/Min., Stand 1.1.2007), die Sie automatisch mit dem zuständigen Werkskundendienst in Ihrer Höhe verbindet.
Für Österreich wahren Sie aus dem Festnetz die Servicenummer 0820-220 224 (0,15 €/Min, Stand Nov. 2006).
Für die Schweiz wahlen Sie die Servicenummer 0848-780 780.
Sondererklärung
Der gesamte Inhalt theses Handbuchs wurde sorgfältig kontrolliert. Der Hersteller übernimmt keine Haftung für etwaige Druckfehler oder Auslassungen.
Bei einer etwaigen Revision der Gebrauchsanleitung konnen technische Änderungen außer dem ohne Vorankündigung eingefegt werden. Die Abbildung des Produkts bezieht sich auf den aktuellen Stand.
