BEDIENUNGSANLEITUNG KDL-55W805B SONY

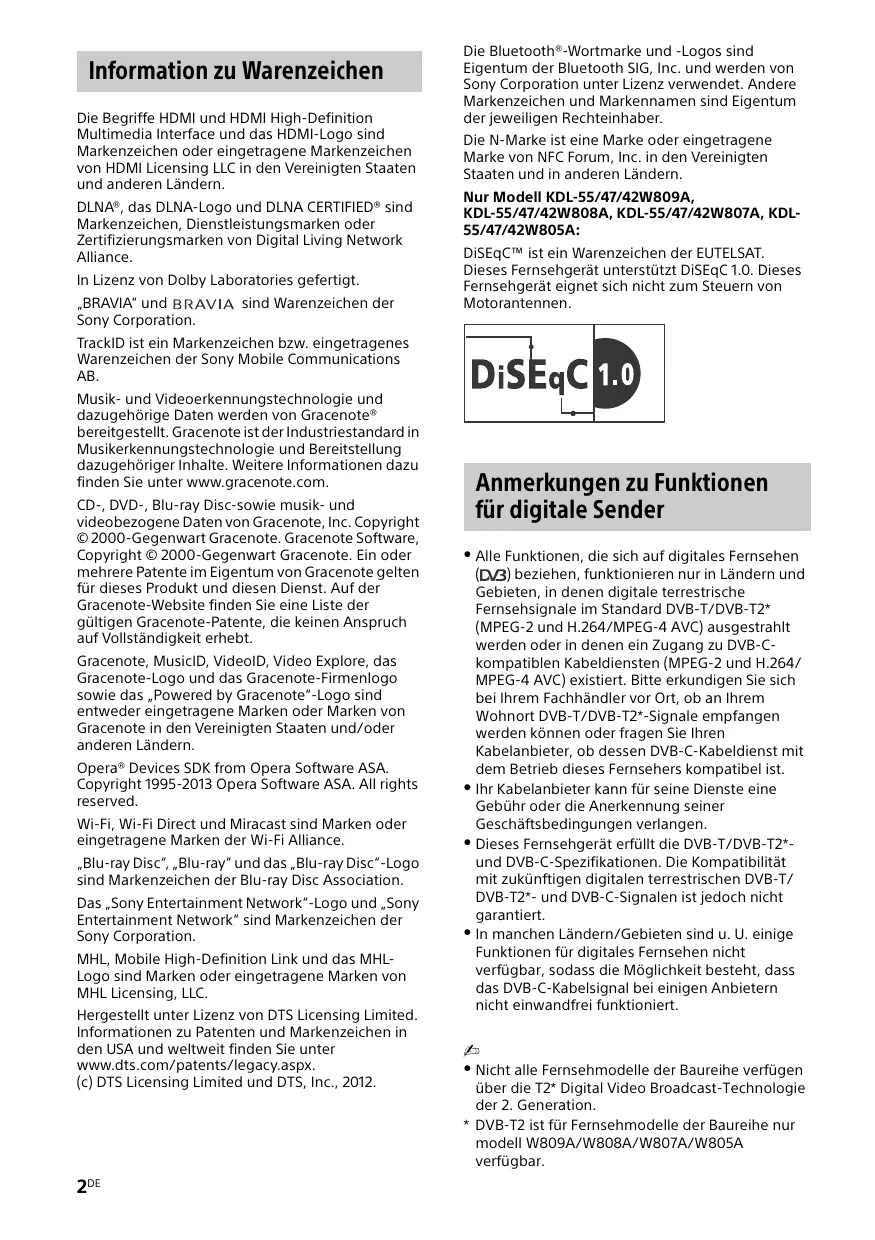

Information zu Warenzeichen

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface und das HDMI-Logo sind Markenzeichen oder eingetragene Markenzeichen von HDMI Licensing LLC in den Vereinigten Staaten und anderen Ländern.

DLNA®, das DLNA-Logo und DLNA CERTIFIED® sind Markenzeichen, Dienstleistungsmarken oder Zertifizierungsmarken von Digital Living Network Alliance.

In Lizenz von Dolby Laboratories gefertigt.

"BRAVIA" und BRAVIA sind Warenzeichen der Sony Corporation.

TrackID ist ein Markenzeichen bzw. eingetragenes Warenzeichen der Sony Mobile Communications AB.

Musik- und Videoerkennungstechnologie und dazugehörige Daten werden von Gracenote bereitgestellt. Gracenote ist der Industriestandard in Musikerkennungstechnologie und Bereitstellung dazugehöriger Inhalte. Weitere Informationen dazu finden Sie unter www.gracenote.com.

CD-, DVD-, Blu-ray Disc-sowie musik- und videobezogene Daten von Gracenote, Inc. Copyright © 2000-Gegenwart Gracenote. Gracenote Software, Copyright © 2000-Gegenwart Gracenote. Ein oder mehrere Patente im Eigentum von Gracenote gelten für diese Produkte und diesen Dienst. Auf der Gracenote-Website finds Sie eine Liste der gültigen Gracenote-Patente, die keinen Anspruch auf Vollständigkeit erhebt.

Gracenote, MusicID, VideoID, Video Explore, das Gracenote-Logo und das Gracenote-Firmenlogo sowie das „Powered by Gracenote“-Logo sind entweder eingetragene Marken oder Marken von Gracenote in den Vereinigten Staaten und/oder anderen Ländern.

Wi-Fi, Wi-Fi Direct und Miracast sind Marken oder eingetragene Marken der Wi-Fi Alliance.

"Blu-ray Disc", "Blu-ray" und das "Blu-ray Disc"-Logo sind Markenzeichen der Blu-ray Disc Association.

Das „Sony Entertainment Network“-Logo und „Sony Entertainment Network“ sind Markenzeichen der Sony Corporation.

MHL, Mobile High-Definition Link und das MHLLogo sind Marken oder eingetragene Marken von MHL Licensing, LLC.

Hergestellt unter Lizenz von DTS Licensing Limited. Informationen zu Patenten und Markenzeichen in den USA und weltweit finden Sie unter www.dts.com/patents/legacy.aspx.

(c) DTS Licensing Limited und DTS, Inc., 2012.

Die Bluetooth®-Wortmarke und -Logos sind Eigentum der Bluetooth SIG, Inc. und werden von Sony Corporation unter Lizenz verwendet. Andere Markenzeichen und Markennamen sind Eigentum der jeweiligen Rechteinhaber.

Die N-Marke ist eine Marke oder eingetragene Marke von NFC Forum, Inc. in den Vereinigten Staaten und in anderen Ländern.

Nur Modell KDL-55/47/42W809A, KDL-55/47/42W808A, KDL-55/47/42W807A, KDL-55/47/42W805A:

DiSEqCTM ist ein Warenzeichen der EUTELSAT. Dieses Fernsehgerat unterstützt DiSeqC 1.0. Dieses Fernsehgerat eignet sich nicht zum Steuern von Motorantennen.

Anmerkungen zu Funktionen für digitale Sender

• Alle Funktionen, die sich auf digitales Fernsehen (DVB) beziehen, funktionieren nur in Ländern und Gebieten, in denen digitale terrestrische Fernsehsignale im Standard DVB-T/DVB-T2 (MPEG-2 und H.264/MPEG-4 AVC) ausgestrahl werden oder in denen ein Zugang zu DVB-C-kompatiblen Kabeldiensten (MPEG-2 und H.264/MPEG-4 AVC) existiert.itterkundigen Sie sich bei ihrem Fachhandler vor Ort, ob an Ihrem Wohnort DVB-T/DVB-T2-Signale empfangen werden konnen oder Fragen Sie ihren Kabelanbieter, ob dessen DVB-C-Kabeldienst mit dem Betrieb these Fernsehers kompatibel ist.
• Ihr Kabelanbieter kann für seine Dienste eine Gebühr oder die Anerkennung seiner Geschäftsbedingungen verlangen.
• Dieses Fernsehgerat erfoldt die DVB-T/DVB-T2*- und DVB-C-Spezifikationen. Die Kompatibilität mit zukünftigen digitalen terrestrischen DVB-T/ DVB-T2*- und DVB-C-Signalen ist jedoch nicht garantiert.
• In manchen Ländern/ Gebieten sind u. U. eine Funktionen für digitales Fernsehen nicht verfügbar, sodass die Möglichkeit besteht, dass das DVB-C-Kabelsignal bei einigen Anbietern nicht einwandfrei fonctioniert.

#

• Nicht alle Fernsehmodelle der Baureihe verfügbar über die T2* Digital Video Broadcast-Technologie der 2. Generation.
• DVB-T2 ist für Fernsehmodelle der Baureihe nur modell W809A/W808A/W807A/W805A verfügbar.

Störungsbehebung

Wenn die Beleuchtungs-LED rot blinkt, zahlen Sie die Anzahl der Blinkvorgänge (die Intervallzeit beträgt drei Sekunden).

Schalten Sie das Fernsehgerät mit I/ (am Fernsehgerät aus, trennen Sie das Netzkabel vom Gerät und teilen Sie Ihr hem Handler oder dem Sony-Kundendienst mit, wie die Anzeige blinkt (Anzahl der Blinkzeichen).

Wenn die Beleuchtungs-LED nicht blinkt, überprüfen Sie die Punkte der folgenden Tabellen.

Schlagen Sie auch unter

"Störungsbehebung" im i-Manual nach. Wenn sich das Problem mit den aufgeführten Maßnahmen nicht beheben lasset, lassen Sie das Fernsehgerät von qualifiziertem Kundendienstpersonal überprüfen.

Es wird kein Bild angezeigt (Bildschirm ist dunkel) und es ist kein Ton zu horen.

• Prufen Sie die Antennen- oder Kabelverbindung.
• Schlieben Sie das Fernsehgerät an eine Netzsteckdose an und drücken Sie I/ü am Fernsehgerät oder der Fernbedienung.

Einige Programme können nicht eingestellt werden.

• Prüfen Sie die Antenne bzw. die Satellitenschüssel.

Nur für Satellitenmodèle:

• Das Satellitenkabel kann kurzgeschlossen sein oder es kann sich um Anschlussprobleme des Kabels handeln.itte überprüfen Sie das Kabel und den Anschluss und schalten Sie das Fernsehgerät mit dem Ein/Aus Schalter Aus und schalten es dann wieder Ein.
  Die von Ihnen eingegebene Frequenz ist außer Reichweite.itte wenden Sie sich an die empfangene Satellitensendeanstalt.

Es werden keine Kabelfernsehdienste (Sender) gefunden.

• Überprüfen Sie die Kabelverbindung bzw. die Tunerkconfiguration.
• Versuchen Sie „Auto. Digital-Suchlauf“ durchzuführen, indem Sie „Antenne“statt „Kabel“ auswahlen.

Die Fernbedienung Funktioniert nicht.

Tauschen Sie die Batterien aus.
- Das Fernsehgerät befindet sich möglicherweise im SYNC-Modus.
Drücken Sie SYNC MENU, wahren Sie „TV-Steuierung" und dann „Home (Menü)" oder „Optionen", um das Fernsehgerät zu bedieren.

Sie haben das Password für „Kindersicherung" vergessen.

• Geben Sie 9999 als PIN-Code ein. (Der PIN-Code 9999 wird immer akzeptiert.)

Das Gehäuse des Fernsehgeräts erwartt sich.

• Wenn das Fernsehgerät Lange Zeit verwendet wird, erwarmt sich das Gehäuse des Fernsehgeräts.

Es fuhl't sich möglicherweise heißt an, wenn Sie es mit der Hand berühren.

Eingefrorenes Audio oder Video, ein leerer Bildschirm, oder das Fernsehgerät spricht nicht auf die Tasten an Fernseher oder Fernbedienung an.

• Führn Sie einen einfachen Rücksetzvorgang des Fernsehgerats aus, indem Sie das Netzkabel zwei Minuten lang abziehen und dann erneut einstecken.

Die Tasten CH + / - , + / - , / / / / , und HOME sind am Fernsehgerat nicht zu finden.

• Zur Position der Tasten am Fernsehgerät siehe Abbildung unten.

Rückseite des Fernsehgerats

Die Beleuchtungs-LED ist eingeschaltet.

• Wenn die Beleuchtungs-LED nicht leuchten soll, können Sie sie ausschalten.

Drucken Sie HOME und wahlen Sie dann "Einstellungen" "Systemeinstellungen" "Allgemeine Einrichtung" "Beleuchtkings-LED" "Aus". Si konnen auch OPTIONS drucken und dann "Beleuchtkings-LED" "Aus" auswahlen.

Technische Daten

TV-System

Bildschirmsystem

LCD-Bildschirm (FlüssigKristallbildschirm)

Fernsehnorm

Analog: Je nach ausgewähltem Land/Gebiet:

B/G/H, D/K, L, I, M

Digital: DVB-T/DVB-C

DVB-T2 (auBer Modell

KDL-55/47/42W802A)

Satellit: DVB-S/DVB-S2 (außer Modell

KDL-55/47/42W802A)

Farb-/Videosystem

Digital: Schlagen Sie im i-Manual nach.

Kanalbereich

Analog: UHF/VHF/Kabel, abhängig von der Landes-/Bereichsauswahl.

Digital: UHF/VHF/Kabel, abhängig von der Landes-/Bereichsauswahl.

Satellite: IF Freqenz 950-2150 MHz (außer Modell KDL-55/47/42W802A)

Tonausgange

10W+10W

Eingangs-/Ausgangsbuchen

Antennenkabel

75 Ohm, externer Anschluss für VHF/UHF

Satellitenantenn (außer Modell KDL-55/47/42W802A)

Buchsenverbindung vom Typ F IEC169-24, 75 Ohm.

DiEqC 1.0, LNB 13 V/18 V & 22 KHz Ton, Unicable EN50494.

/ - AV1

21-poliger Scart-Anschluss (CENELEC-Standard) mit Audio-/Videoeingang, RGB-Eingang und Audio-/Videoausgang für Fermsehsignale.

COMPONENT IN

YPBPR (Komponenten-Video): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i

Audioeingang (Cinchstecker)

AV2

Videoeingang (gängiger Cinchstecker mit Y-Eingang)

HDMI IN 1,2,3,4

Video (2D): 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, Computerformate

Video (3D):

Frame Packing 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p

Nebeneinander 1080p (50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Untereinander 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Audio: zwei Kanäle, lineares PCM: 32, 44,1 und 48 kHz, 16, 20 und 24 Bit, Dolby Digital

ARC (Audio Return Channel: Audiorückkanal) (nur HDMI IN 1)

MHL (gängig bei HDMI 2)

Video (2D): 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i

Video (3D):

Nebeneinander 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Untereinander 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Audio: zwei Kanäle, lineares PCM: 32, 44,1 und 48 kHz, 16, 20 und 24 Bit, Dolby Digital

Optische Digitalbuchse (zwei Kanäle, lineares PCM, Dolby Digital)

G-AUDIO OUT/

Audioausgang (Stereo-Miniklinke)

Kopfhörerbuchse

1 (HDD Rec), 2, 3

USB-HDD-Geräteanschluss (nur 1), USB-Anschluss

CAM-Slot (Zugangskontrollmodul)

LAN

10BASE-T/100BASE-TX-Anschluss (Je nach Betriebsumgebung des Netzwerks kann die Verbindungsgeschwindigkeit variieren. 10BASE-T/100BASE-TX-Kommunikationsrate und Kommunikationsqualität können für diese Fernsehgrät nicht garantiert werden.)

Sonstiges

Mitgeliefertes Zubehör Schlagen Si unter „Inhalt der Verpackung" im Schnellstartleitfaden nach.

Sonderzubehör
Kamera und Mikrofoneinheit: CMU-BR200/CMU-BR100
USB WLAN Adapter: UWA-BR100
3D-Passivbrille: TDG-500P

SimulViewTM-Passivbrille: TDG-SV5P

Betriebstemperatur 0^ - 40^

Luftfeuchtigkeit beim Betrieb 10% - 80% relative Luftfeuchtigkeit (nicht kondensierend)

Stromversorgung und Sonstiges

Betriebsspannung 220 V - 240 V Wechselstrom, 50 Hz

Energieeffizienzklas: KDL-55W80xA: A+ KDL-47W80xA: A+ KDL-42W80xA: A

Bildschirmgroße (Diagonale) (ca.) KDL-55W80xA:138,8cm/55 Zoll KDL-47W80xA:119,3cm/47 Zoll KDL-42W80xA:106,7cm/42 Zoll

Stromverbrauch im Modus "Wohnung"/Standard" KDL-55W80xA:79,0 W KDL-47W80xA:66,0 W KDL-42W80xA:61,0 W im Modus ,Geschäft/,Brillant" KDL-55W80xA:157 W KDL-47W80xA:139 W KDL-42W80xA:127 W

Durchschnittlicher Energieverbrauch im Jahr*1 KDL-55W80xA: 110 kWh KDL-47W80xA: 92 kWh KDL-42W80xA: 85 kWh

Stromverbrauch im Standby-Betrieb*2 0,25 W (15 W im Software-/EPG-Aktualisierungsmodus)

Anzeigeauflösung 1.920 Punkte (horizontal) × 1.080 Zeilen (vertical)

Abmessungen (ca.) (B× H× T)

mit Tischständer KDL-55W80xA:125,3x76,8x29,8cm KDL-47W80xA:108,3x67,2x29,8cm KDL-42W80xA:97,1x60,9x29,8 cm

ohne Tischständer KDL-55W80xA:125,3x73,5x6,4cm KDL-47W80xA:108,3x63,9x6,4cm KDL-42W80xA:97,1x57,7x6,3cm

Gewicht (ca.)

mit Tischständer KDL-55W80xA:20,7 kg KDL-47W80xA:16,7 kg KDL-42W80xA:14,4 kg

ohne Tischständer KDL-55W80xA:18,4 kg KDL-47W80xA:14,6 kg KDL-42W80xA:12,3 kg

^*1 Der Energieverbrauch pro Jahr wurde basierend auf der Leistungsaufnahme des Fernsehgeräts bei einer Betriebsdauer von 4 Stunden tätig an 365 Tagen berechnet. Der tatsächliche Energieverbrauch hängt von der Verwendung des Fernsehgeräts ab.

^*2 Die angegebene Leistungsaufnahme im Standby-Betrieb wird erreicht, nachdem das Fernsehgerät die notwendigen internen Prozesse abgeschlossen hat.

• Das, in der Modellbezeichnung liegt für eine Ziffer, die auf das Design, eine Farbvariante oder das Fernsehystem hinweist.
• Entfern den Sie nicht die Dummykarte aus dem Einsatzb TV CAM (Zugangskontrollmodul), außer Sie möchten eine Smartcard einsetzen, die in das CAM passet.
• Die Verfügbarkeit des optionalen Zubehör's hangt vom Land/der Region/dem Fernsehmodell/der Lagerhaltung ab.
• Änderungen, die dem technischen Fortschriftdienen, bleiben vorbehalten.

Lösenordet für "Barnlås" har glömtstort.

• Mata in PIN-koden 9999. (PIN-kod 9999 accepteres alltid.)

Medfoljande tillbehör

Se "Kartongens innehaill" i Snabbstartguide.

Extra tillbehör

Driftsluftfuktigkeit

10% - 80% relativ luftfuktigkeit (iek-kondenserande)

Medfolgende tilbehør

Se "Hvader der i kassen" i Guiden Hurtig start.

Ekstraudstyr

Videoconferencekamera og - mikrofonenhed: CMU-BR200/CMU-BR100 USB-adapter til trådlost LAN: UWA-BR100

Passive 3D-briller: TDG-500P

SimulViewTM passive briller: TDG-SV5P

Driftstemperatur

0^ C til 40^ C

Fugtighed

10% til 80% RH (ikke-kondenserende)

Strøm og andet

Strømkrav

Medfolgende tilbehør

Se "Pakken[inneholder]"iHurtigstartguide.

Tilleggsutstyr

Driftsluftfuktigkeit

10% - 80% relativ fuktigkeit (ikke-kondenserende)

Strøm og annet

Strømkrav

220 V - 240 V vekselström, 50 Hz

Energieeffektivetskasse

KDL-55W80xA: A+

KDL-47W80xA: A+

KDL-42W80xA: A

in modul „Acaš“/„Standard“

KDL-55W80xA:79,0 W

KDL-47W80xA: 66,0 W

KDL-42W80xA:61,0 W

in modul „Magazin“/„Strălucitor“

KDL-55W80xA: 157 W

KDL-47W80xA: 139 W

KDL-42W80xA: 127 W

Consum mediu anual de energia*

KDL-55W80xA: 110 kWh

KDL-47W80xA: 92 kWh

KDL-42W80xA: 85 kWh

Consum de energia modul standby*2

0,25 W (15 W in modul software/actualizare program)

Rezolüte ecran

1.920 puncte (horizontal) × 1.080 linii (vertical)

Dimensiuni (cca.) (1 × × a)

cu suport de masă

KDL-55W80xA: 125,3× 76,8× 29,8 cm

KDL-47W80xA: 108,3 × 67,2 × 29,8 cm

KDL-42W80xA: 97,1 × 60,9 × 29,8 cm

fārā suport de masā

KDL-55W80xA: 125,3×73,5×6,4 cm

KDL-47W80xA: 108,3× 63,9× 6,4 cm

KDL-42W80xA: 97,1× 57,7× 6,3cm

Masa (cca.)

cu suport de masă

KDL-55W80xA:20,7kg

KDL-47W80xA: 16,7 kg

KDL-42W80xA: 14,4 kg

fara suport de masa

KDL-55W80xA:18,4 kg

KDL-47W80xA:14,6kg

KDL-42W80xA: 12,3 kg

Catei: DVB-S/DVB-S2 (6e3

KDL-55/47/42W802A)

CnCTema Ha zBETOBTe/BuDeo CnCTema
