BEDIENUNGSANLEITUNG P400-A AUDIO DESIGN

Liebe Kundin, lieber Kunde,

wir gratulieren Ihnen zu Ihrm Kauf von Autoaudioverstärkern der besten Marke weltweit. Wir bei Rockford Fosgate sind Fanatiker, wenn es um die beste musikalische Reproduktion geh, und freuen uns darüber, dass Sie unser Produkt gewählt haben. Durch jahrelange Ingenieurserfahrung, Handwerkskunst und kritische Testverfahren haben wir ein weites Spektrum an Produkten geschaffen, die die Musik mit aller Klarheit und Klangscheinheit reproduziert, die Sie verdienen.

Zur maximalen Performance empfehlen wir, dass Sie Ihr neuen Rockford Fosgate Produkt von einem Vertragshandler von Rockford Fosgate einbauen lassen, da wir durch das Rockford Technical Training Institute (RTTI) spezialisierte Ausbildung bieten.itte lessen Sie ihre Garantie und bewahren Sie ihre Quittung und Originalverepackung zum eventuellen späteren Gebrauch auf.

Hervorragende Produkte und kompetenter Einbau sind nur Teile des Puzzles, wenn es um Ihr System liegt. Vergewisern Sie sich, dass derjenige, der Ihr System einbaut, nur authentischen Installationszubehör von Rockford Fosgate bei ihrem Einbau verwendet. Rockford Fosgate führ altles von RCA- und Lautsprecherkabeln zu Stromkabeln und Batterieadaptern. Bestehen Sie darauf! SchlieBlich verdient Ihr neues System nur das Beste.

Um Ihr dem neuen Rockford Fosgate Image den letzten Schliff zu geben, bestellen Sie ihre Rockford Accessaires. Dazu gehört alles von T-Shirts und Jacken zuappen und Sonnenbrillen.

Eine kostenlose Broschüre über Rockford Fosgate Produkte und Rockford Accessoires

besuchen Sie uns im Web unter: www.rockfordfosgate.com

oder wahlen Sie in den USA 1-800-669-9899 oder FAX [phone].

Anrufer aus anderen Ländern wahrenitte zunachst die Landervorwahl +001

PRAKTIZIEREN SIE SICHEREN SOUND

Fortgesetzte Gerauschdruckpegel von über 100 dB konnen beim Menschen zu permanentem Horverlust führen. Leistungsstarke Autosoundsysteme konnen Gerauschdruckpegel erzeugen, die welt über 130 dB liegen.itte wenden Sie gesunden Menschenverstand an und praktizieren Sie sicheren Sound.

Falls Sie nach der Lekture ihrer Gebrauchsanleitung noch Fragen hinsichtlich these Products haben, empfehlen wir, dass Sie einen Rockford Fosgate Vertragshandler kontaktieren. Wenn Sie weitere Fragen haben, konnen Sie uns direkt unter 1-800-669-9899 anrufen. Bei Ihr dem Anruf haben Sieitte die Seriennummer, Modellnummer und das Kaufdatum griffbereit.

Die Seriennummer befindet sich auf der Außenseite der Verpackung.itte notieren Sie diese Nummer nachfolgend, so dass sie stets bei ihren Unterlagen ist. Sie dient zur Verifizierung ihrer Werksgarantie und kann sich als nutzlich erweisen, sollte Ihr Gerätjemals gestöhlen werden.

Seriennummer:

Modellnummer:

INHALTSVERZEICHNIS

Einleitung 2

Sicherheitshinweise. 3

Designcharakteristiken 4

Einbau 5-9

Einbauüberlegungen 5

Befestigungsstellen. 5

Batterie und Aufladung 6

Verkabelung des Systems 6

HINWEIS: Lesen Sie jeder Abschnitt fur detailierte Informationen.

Betrieb 10-11

Punch-EQ-Fernbedienung (wahlweiser) . . . 10

Punch EQ. 10

Crossover-Frequency einstellen 10

Zwei-/Vierkanalschalter. 10

Lautstärke einstellen 11

Fehlerbeseitigung. 11-12

Technische Daten 12

Informationen zur beschränkten

Garantie 13

HIER GEHT'S LOS

Willkommen bei Rockford Fosgate! Diese Anleitung bietet dem Besitzer, Verkauf und Einbauenden Informationen. Kurzfasste Informationen zum Einbau these Products finden sich im Abschnitt „Einbau" dieser Anleitung. Andere Informationen konnen Sie mithilfe des Inhaltsverzeichnisses auffinden. Wir bei Rockford Fosgate haben uns sehr darum bemtuht, dass alle in dieser Anleitung enthaltenen Informationen auf dem neusten Stand sind. Da wir unsere Produkte bereits ständig weiterentwickeln, konnen sich diese Informationen bereits ohne Ankündigung andern.

SICHERHEITSHINWEISE

Dieses Symbol mit dem Wort „WARNUNG“ soll den Benutzer auf wichtige Hinweise aufmerksam machen. Nichtbeachtung der Hinweise führt zu schweren Verletzungen oder Tod.

Dieses Symbol mit dem Wort „VORSICHT" soll den Benutzer auf wichtige Hinweise aufmerksam machen. Nichtbeachtung der Hinweise kann zu Verletzungen oder Schäden am Gerät führen.

Bitte lessen Sie zur Vermeidung von Verletzungen und Schäden am Gerät die Hinweise in dieser Anleitung. Wir möchten, dass Ihnen these System Freude, nicht Kopfschmerzen bereitet.

Wenn Sie beim Einbau des Gerats unsicher sind, halten Sie esitte von einem qualifizierten Rockford Fosgate Techniker einbauen.

Entfernen Sie vor dem Einbau den negative Batteriepol, um Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden.

INHALT DES KARTONS

Entweder ein Modell P400-4 oder P500-4 Punch-Vierkanalversteller

Einbau- und Bedienungsanleitung Befestigungszubehor

Das jedem Verständiger beiliegende Zubehörset enthalt das Zubehör, das zur Befestigung des Verständers im Fahrzeug nötig ist.

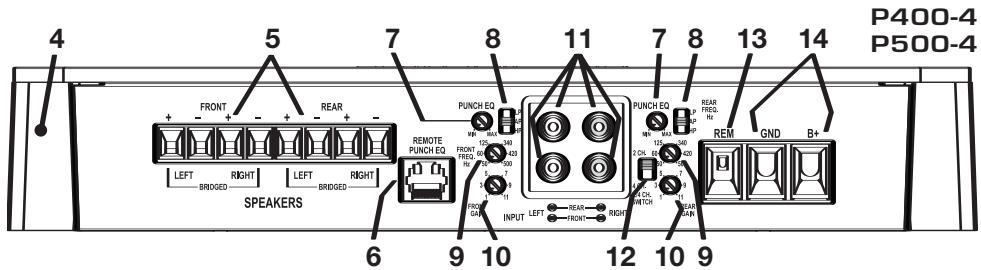

1. Betriebs-LED (Oberseite des Geräts - nicht gezeigt) - Diese blaue LED leuchtet auf, wenn das Gerät betriebsbereit ist.
2. Thermal-LED (Oberseite des Geräts - nicht gezeigt) - Diese rote LED leuchtet auf, wenn die internen Komponenten des Verständrakers zu heißt werden und der Thermalschutz aktiviert wird. Der Verständraker schaltet sich in thisem Fall zum Abkühlen aus.
3. Schutz-LED (Oberseite des Geräts - nicht gezeigt) – Diese gelbe LED leuchtet auf, wenn ein Kurzschluss oder eine zu geringe Impedanz an den Laufsprecheranschlüssen erkannt wird. Wenn dies eintritt, schaltet sich der Veränder automatisch aus.
4. Aluminiumguss-Kuhlkorper - Der Aluminiumguss-Kuhlkorper des Punch-Verstärkers führt die durch die Schaltungsbauteile des Verstärkers erzeugte Wärme ab.
5. Lautsprecheranschluss – Die hochbelastbaren, vernickelten Klemmkabelanschluss (+ und -)nehmen Kabel der Stärken 8 bis 18 AWG auf.
6. Punch-EQ-Fernbedienung (wahlweiser Regler) - Die Fernbedienung des Punch-EQ wird mit einem RJ-45-Kabel angeschlossen. Bequemer Zugriff kann durch entsprechliche Einbaumoglichkeiten erzielt werden. Der Regler dient dazu die Nieder- und/oder Hochfrequenzen anzuheben, um Straßeneräusche zu überkommen. Die angeschlossene Fernbedienung hebt die Rearkanalregelung des Punch-EQ am Verständer auf.

HINWEIS: Vor 2007 hergestellte Modelle der Punch-Bass- und Para-Punch-Fernbedienungen können nicht mit diesen Verständern benutzt werden.

1. Punch-EQ - Ein Gyrator-basierter Punch-EQ, der die bei einer Verständung entstehende Frequenzverschiebung eliminiert. Dies Funktioniert gemeinsam mit dem Crossover-Schalter am Veränderk. Bei Einstellung auf Tieffassbetrieb (LP) handelt es sich um eine variable Verständung der Basse. Bei Einstellung auf Hochpassbetrieb (HP) handelt es sich um eine variable Verständung der Mitten und Hohen. Bei Einstellung auf Allpassbetrieb (AP) werden sowohl die Basse als auch die Hohen verstärkt.
2. Crossover-Schalter - Dient zur Wahl des Hochpass- (HP), Allpass- (AP), oder Tiefpassbetriebs (LP).
3. Varierbares Crossover - Die Veränder haben einen eingebauten 12 dB/Oktav Butterworth-Filter mit einem von 50 Hz bis 500 Hz variablern Crossover-Punkt.
4. Lautstärkeregler - Der Eingangslautstärkeregler ist werkseitig so eingestellt, dass er der Leistung der meisten Source-Geräte entspricht. Er kann den Ausgangspegeln einer Vielzahl von Source-Geräten angepasst werden.
5. RCA-Anschlüsse - Die genormten RCA-Anschlüsse ermögen eines einschließlich eines Anschlieben des Signalpelegeingangs. Sie sind platinplattiert, um der Signalverschlechterung verursachenden Korrosion zu widerstehen.
6. Zwei-/Vierkanalschalter - In der 2CH.-Position werden die Eingänge in einen Zweikanalmodus geschellt. Dies ermöglicht einen Vierkanalausgang bei ausschließlich Belegung der Fronteingänge.
7. Fernbedienungsanschluss - Der hochbelastbare, vernickelte, unverlierbare C-Klemmkabelanschluss nimmt Kabel der Stärken 12 bis 24 AWG auf. Diese Anschluss wird dazu benutzt, den Veränder per Fernbedienung ein- bzw. auszuschalten, wenn +12V Gleichstrom angelegt werden.
8. Stromanschlüsse - Die Strom- und Erdungsanschlüsse sind vernickelte, unverlierbare C-Klemmkabelanschlüsse undnehmen Kabel bis Stärke 4 AWG auf.

EINBAUÜBERLEGUNGEN

Die nachfolgenden Werkzeuge werden für den Einbau bestehtigt:

Sicherungsfassung und Sicherung.

(Siehe Technische Daten für

Bemessungsstrom)

Spannungs- und Widerstandsmesser

Abisolierzange

Drahtkripper

Drahtschere

Kreuzschraubenzieher Nr. 2

Batteriestutzenschlüssel

Handbohrer mit verschiedenen Bohrerspitzen

Schrumpfschlauch (3 mm Durchmesser)

Verschiedene Anschlussteile

Angemessene Lange—Rotes Stromkabel

Angemessene Lange—Fernbedienungsanschaltkabel

Angemessene Lange—Schwarzes Erdungskabel

HINWEIS: Wir empfehlen Draht der Stärke 4 AWG für die Strom- ( + ) und Masse-Anschlüsse (GND).

Dieser Abschnitt concentriert sich auf Erwagungen hinsichtlich des Einbau Ihres neuen Verständerkers im Fahrzeug. Vorausplanung Ihres Systemlayoutn und der besten Verkabelungsdruten spart Zeit beim Einbau. Prufen Sie bei der Wahl eines Layouts für Ihr neues System, ob alle Komponenten weniger erreichen sind, um Einstellungen vorzunehmen.

VORSICHT:

Wenn Sie beim Einbau des Geräts unsicher sind, halten Sie esitte von einem qualifizierten Rockford Fosgate Techniker einbauen.

VORSICHT:

Entfernen Sie vor dem Einbau den negativen Batteriepol, um Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden.

Befolgen Sie vor dem Einbau diese einfachen Regel:

1. Lesen Sie die Anleitung sorgfältig, bevor Sie versuchen das Gerät einzubauen.
2. Entfernen Sie vor dem Einbau aus Sicherheitsgründen das negative Kabel von der Batterie.
3. Um die Montage zu erreichtern, empfehlen wir, alle Kabel vor der Befestigung des Source-Geräts zu verlegen.
4. Verlegen Sie alle RCA-Kabel dicht zusammen und im Abstand zu jeglichen Hochstromkabeln.
5. Verwenden Sie nur Qualitätsstecker, um einen verlüsslichen Einbau zu gewährleisten und Signal- und Stromverlust zu minimieren.
6. Denken Sie nach, bevor Sie bohren! Achten Sie daraufuf, nicht in den Benzintank, die Benz-, Brems- oder hydraulische Leitungen, Vakuumleitungen oder Elektrokabel zu schneiden oder zu bohren, wenn Sie an einem Fahrzeug arbeiten.
7. Verlegen Sie Kabel nie unter dem Fahrzeug. Die Kabel im Fahrzeug zu verlegen, bietet den besten Schutz.
8. Vermeiden Sie es, Kabel über scharfe Kanten zu verlagen. Verwenden Sie Gummi- oder Plastikringe, um Kabel zu schützen, die durch Metall verlegt werden (besonderss die Feuerwand).
9. Schützen Sie die Batterie und das elektrische System IMMER durch ordnungsgemäße Sicherungen vor Schäden. Installieren Sie die entsprechende Sicherungshalterung und Sicherung auf dem +12V Stromkabel maximal 45 cm vom Batteriepol.
10. Kratzen Sie bei der Erdung über das Fahrgestell alle Farbe vom Metall, um eine gute, saubere Erdungsverbindung zu gewährleisten. Erdungsverbindungen sollen so kurz wie möglich und stets an Metall angeschlossen sein, das an die Karosserie oder das Fahrgestell geschweit ist.

BEFESTIGUNGSSTellen

Motorraum

Das Gerätarf nicht im Motorraum installiert werden. Ein solcher Einbau führt zum Verlust der Garantie.

Einbau im Kofferraum

Aufrechter oder umgekehrter Einbau des Verstärkers bietet adäquate Kuhlung des Verstärkers.

Befestigung des Verstärkers auf dem Boden des Kofferraums bietet die Beste Kuhlung des Verstärkers.

Einbau im Innenaum

Befestigung des Verstärkers im Innenaum ist möglich, solange gewährleistet ist, dass der Verstärker genugend Luftzuführ hat, um sich selbst zu kühlen. Wenn Sie den Verstärker unter dem Fahrzeugtiz befasstigen, muss ein Luftspalt von weniger stens 2,54 cm um den Kuhlkorper des Verstärkers herum vorhenden sein.

Befestigung des Verstärkers bei einem Luftspalt von weniger als 2,54 cm um den Kuhlkörper des Verstärkers herum bietet keine ordnungsgemäß Kuhlung und wirkt sich negativ auf die Leistung des Verstärkers aus. Von ihr wird dringend abgeraten.

BATTERIE UND AUFLADUNG

Verstärk belasten die Fahrzeugbatterie und das Ladesystem zusammen. Wir empfehlen, die Lichtmaschine und den Batteriezustand zu überprüfen, um zu gewährleisten, dass das elektrische System genugend Kapazität hat, um die zusätzliche Belastung durch ihr Stereosystem zu verkaufen. Gewöhnliche elektrische Systeme, die sich in gutem Zustand befinden, sollenn in der Lage sein, die zusätzliche Belastung durch einen beliebigen Verstärker der Punch-Serie problemos zu verkaften, jedoch kann sich die Lebensdauer der Batterie und Lichtmaschine etwas reduzieren. Wir empfehlen die Verwendung einer hochbelastbaren Batterie und eines Energiespeicherungskondensators, um die Leistung Ihres Verstärkers zu maximieren.

VERKABELUNG DES SYSTEMS

VORSICHT:

Wenn Sie beim Einbau des Geräts unsicher sind, lessen Sie esitte von einem qualifizierten Rockford Fosgate Techniker einbauen.

VORSICHT:

Entfernen Sie vor dem Einbau den negative Batteriepol, um Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden.

VORSICHT:

Vermeiden Sie es, Stromkabel in der Höhe von niedrigaktiven Eingangskabeln, der Antenne, Stromleitungen, empfindlichem Gerat oder Halterungen zu verlagen. Die Stromkabel leiten erheblichen Strom und konnen Gerausche im Audiosystem verursachen.

1. Planen Sie die Kabelrouten. Die RCA-Kabel sollen nicht zusammen bleiben, aber von den Stromkabeln des Verstärkers und anderen Hochleistungszubehör, insbesondere von elektrischen Motoren isoliert sein. Dies dient dazu, die Kupplung von Gerauschen aus elektrischen Strahlungsfeldern in das Audiosignal zu verhindern. Werden Kabel durch die Feuerwand oder andere Metallbarieren geführt, die Kabel zur Vermeidung von Kurzschlüssen mit Plastik- oder Gummiringen schützen. Die Kabel zunachst etwas länger halten und erst später exakt anpassen.

HINWEIS: Wir empfehlen Draht der Stärke 4 AWG für die Strom- ( + ) und Masse-Anschlüsse (GND).

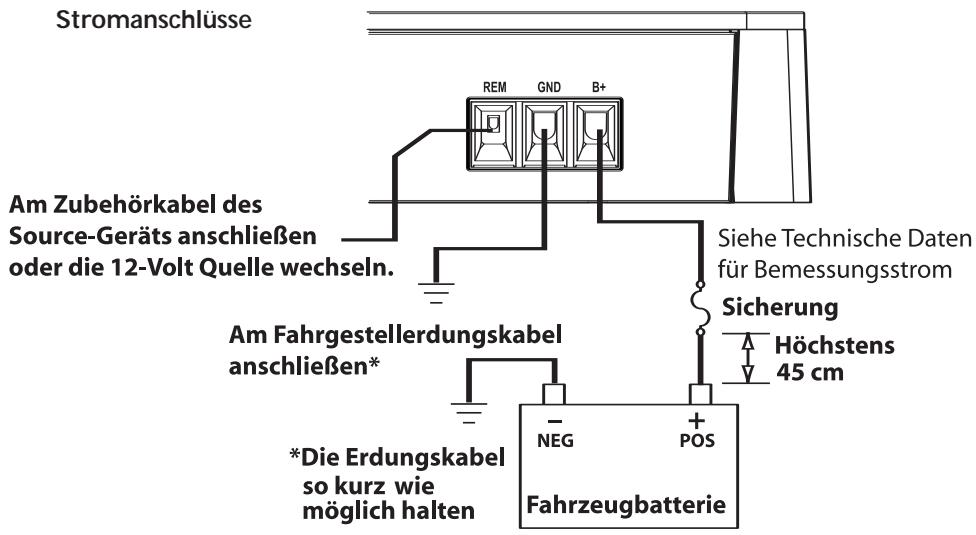

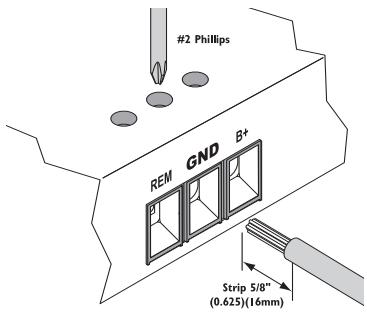

1. Das ROTE Kabel (Stromkabel) durch Abisolieren von 1,5 cm am Kabelende zur Befestigung am Verstärke vorbereiten. Das blanke Kabel in den B+-Anschluss einfahren und die Einstellschraube zur Befestigung des Kabels anziehen.

HINWEIS: Das B+-Kabel muss maximal 45 cm von der Fahrzeugbatterie mit einer Sicherung ausgestattet sein. Den Sicherungshalter unter der Motorhaube anbringen und gewährleisten, dass die Anschlüsse wasserdicht sind.

1. Das ROTE Kabel (Stromkabel) maximal 45 cm von der Batterie abisolieren und einen Inline-Sicherungshalter einspließen. Der Bemessungsstrom der zu verwendenden Batterie ist in den Technischen Daten aufgeführrt. Zunachst noch KEINE Sicherung eingesetzt.

2. Vom Batterieende des Stromkabels 13mm Isolierung abziehen und einen großen, ringfornigen Stecker zur Befestigung am positiven Batteriepol an das Kabel crimpen. Die Sicherung noch nicht anbringen.

3. Das SCHWARZE Kabel (Erdungskabel) zur Befestigung am Verstärker durch Abziehen von 1,5 cm der Isolation am KabelendeVBorbereiten. Das freigelegte Kabel in den GND-Pol einfahren und die Befestigungsschaube anziehen. Den Untergrund am Fahrgestell durch Abkratzen der Farbe von der Metalloberflüche und sorgfälliges Reinigen des Bereichs von Schmutz und Schmiere vorbereiten. Die Isolation am anderen Ende des Kabels abziehen und einen ringformigen Stecker anbringen. Das Kabel mittels einer nichteloxierten Schraube und einer Sternunterlegscheibe am Fahrgestell befestigen.

HINWEIS: Die Länge des SCHWARZEN Kabels (Erde) sollen so kurz wie möglich gehalten werden, jedoch stets maximal 75 cm.

1. Das Fernbedienungseinschaltkabel durch Abisolieren von 1,5 cm am Kabelende zur Befestigung am Verstärke vorbereiten. Das blanke Kabel in den Fernbedienungsanschluss einführen und die Einstellschaube zur Befestigung des Kabels anziehen. Das andere Ende des Fernbedienungskabels an eine gescheltete, positive 12V-Quelle anschließe. Die gescheltete Spannung wird gewöhnlich vom Einsatzanschluss für externe Verstärke am Source-Gerat genommen. Ist ein solcher Anschluss am Source-Gerät nicht vorhanden, wird empfohlen, einen mechanischen Schalter in eine Leitung mit einer 12V-Quelle einzubauen, um den Verstärke zu aktivieren..
2. Den Verstärker gut am Fahrzeug oder Verstärkergestell befestigen. Darauf achten, dass der Verstärker nicht an Papp-oder Plastikpanelen befestigt wird. Dies kann dazu führen, dass die Schrauben sich durch Straßvibrationen oder plötzliches Anhalten aus den Panelen lose.
3. Vom Quellsignal durch Einstöpseln der RCA-Kabel in die Eingangsbuchsen am Veränderer anschließen.

HINWEIS: Die RCA-Buchen aller „AKTIVEN" Eingänge müssen angeschlossen sein. In die 2CH.-Position schalten, „AKTV" - nur Frontkanaleingeänge. In die 4CH.-Position schalten, „AKTIV" - alle Front- und Rearkanaleingeänge. Bei Anschlieben an die Vierkanaleingeänge darauf achtendassowohl die Front- als auch die Rear-RCA-Kabel dicht zusammen verlegt werden.

VORSICHT:

Vor dem Anschließlich von RCA-Kabeln stets gewährleisten, dass die Stromzufuhr zum Veränder abgeschelt oder entfernt wurde. Andernfalls konnen Verletzungen oder Schäden am Veränder bzw. den angeschlossenen Komponenten verursacht werden.

1. Die Lautspeicher anschließen.Von den Enden der Lautspeicherkabel 13mm Isolation abziehen, dann die Kabel in das Lautspeicheranschlussstück einfahren und die Befestigungsschraube fest anziehen. Die Lautspeicherkabel NICHT über das Fahrgestell erden, da dies zu unstablem Betrieb führen kann.
2. Eine abschlussende Prüfung des gesamten Kabelsystems durchfuhren, um zu gewährleisten, dass alle Verbindungen akkurat sind. Alle Strom- und Erdungsverbindungen auf durcheriebene Kabel und lose Verbindungen prufen, die Probleme verursichen können. Inline-Sicherung in der Höhe des Batterieanschlusses einbauen.

HINWEIS: Beachten Sie die Diagramme zur ordnungsgemäßen Signalpolarität.

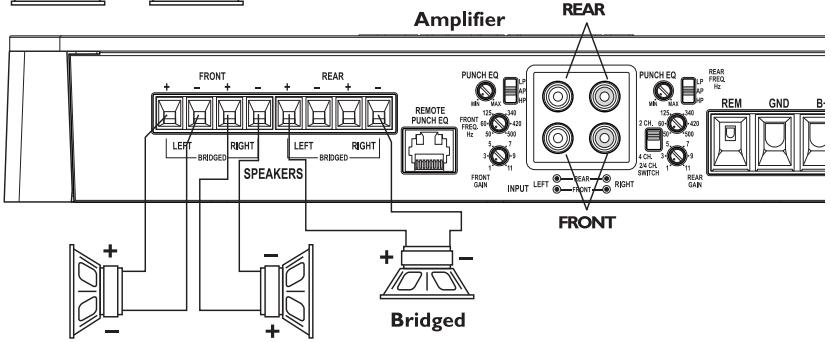

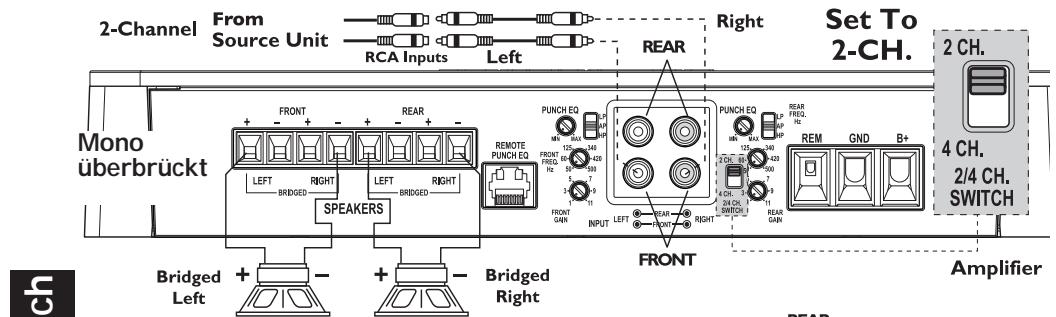

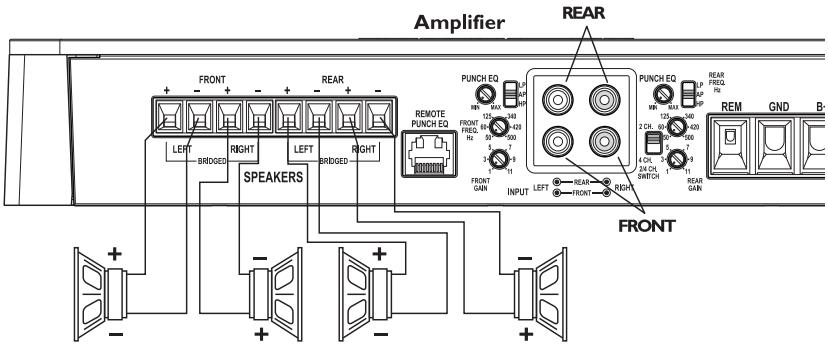

Zweikanalverkabelung

RCA-Eingänge nur an den vorderen Eingangen anschließen.
Zwei-/Vierkanalschalter fur Zweikanalmodus nach oben legen.
Lautstärke (vorn & hinten) – wird ja nach Anwendung unabhängig eingestellt.
Crossover (vorn & hinten) - wird ja nach Anwendung unabhängig eingestellt.

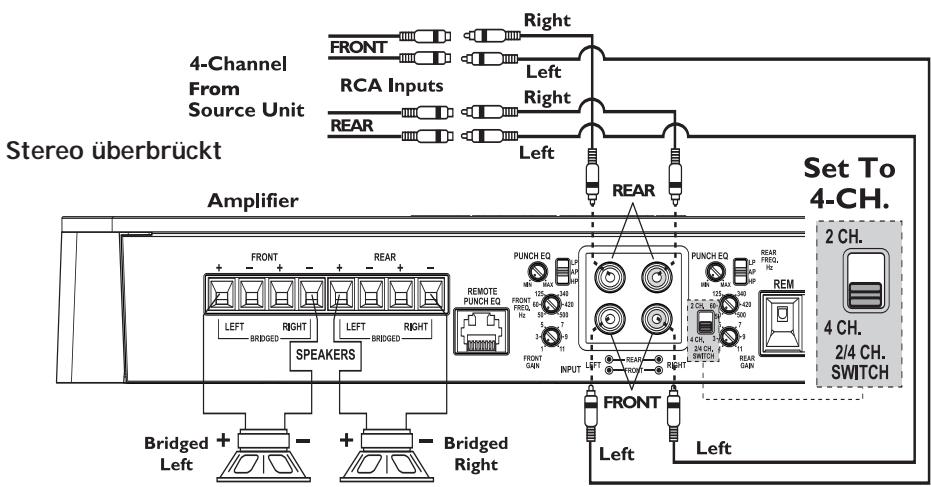

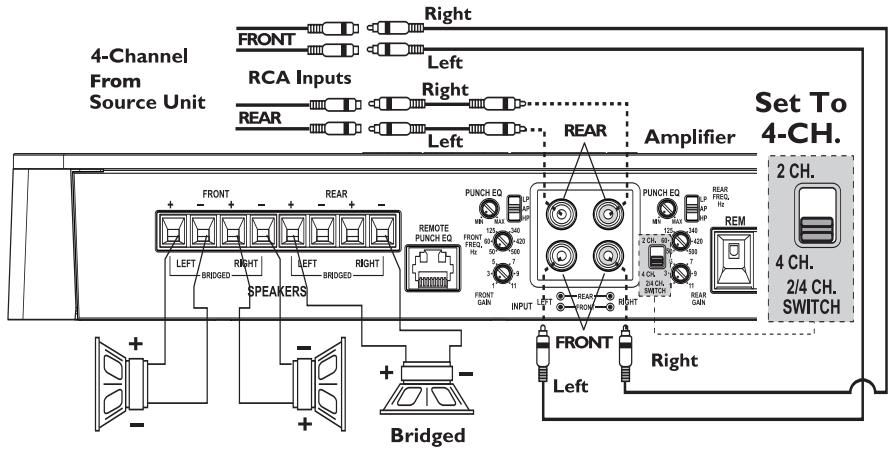

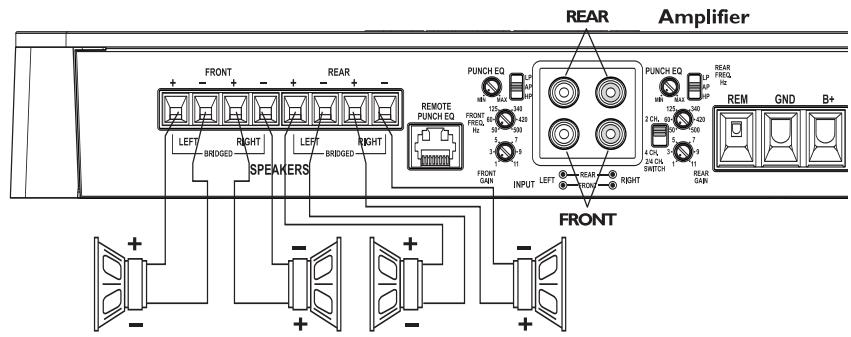

Vierkanalverkabelung

Zwei-/Vierkanalschalter fur Vierkanalmodus nach unten legen.
Lautstärke (vorn & hinten) – wird ja nach Anwendung unabhängig eingestellt.
Crossover (vorn & hinten) - wird ja nach Anwendung unabhängig eingestellt.

PUNCH-EQ-FERNBEDIENUNG (wahlweise)

HINWEIS: Vor 2007 hergestelle Modelle der Punch-Bass-und Para-Punch-Fernbedienungen können nicht mit diesen Verständern benutzt werden.

HINWEIS: Die der Fernbedienung beiliegende Bedienungsanleitung beschreibenkt verziedene Einbaumglichkeiten. Wahlen Sie diejenige, die ihren Anforderungen entspricht.

Bringen Sie Schnell An

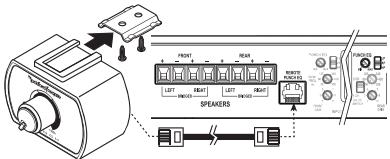

1. Die Befestigungsklemme mithilfe der beiliegenden Schrauben einbauen.
2. Die Fernbedienung in die Befestigungsklemme einschieben, bis sie an ihrem Platz einrastet.
3. Verlegen Sie das Kabel, schlieben Sie an Fernbedienung und Veränder an.

Funktion

1. Funktioniert genauso wie der unter beschriebene Punch-EQ.

HINWEIS: Durch Anschlieben der wahlweisen Fernbedienung wird die Rearkanalregelung des Punch-EO am Veränder aufgehoben.

VORSICH:

Übermäßig Auslenkung und nachfolgender Schaden können bei hohen Boost-Pegeln entstehen.

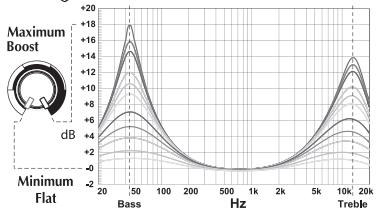

PUNCH EQ

Dies faktioniert gemeinsam mit dem Crossover-Schalter am Veränder.

Bei Einstellung auf Tiefpassbetrieb (LP) handelt es sich um eine variable Verständung der Basse.

Bei Einstellung auf Hochpassbetrieb (HP) handelt es sich um eine variable Verständung der Mitten und Höhen.

Bei Einstellung auf Allpassbetrieb (AP) werden sowohl die Basse als auch die Höhen verstärkt.

Nehmen Sie ihre persönliche Einstellung während des Zuhörens vor.

HINWEIS: Durch Anschlieben der wahlweisen Fernbedienung wird die Rearkanalregelung des Punch-EO am Veränder aufgehoben.

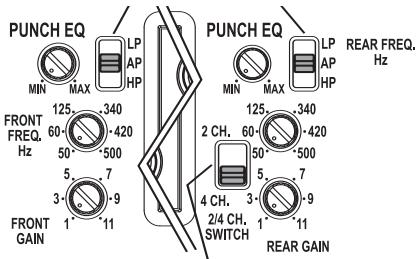

CROSSOVER-FREQUENZ EINSTELLLEN

Folgendes für jeder Kanal einzeln durchführren.

Zur Wahl des Hochpassmodus den Schalter am Veränder in die HP-Position bringen. Dadurch werden Frenzen oberhalb des Grenzpunkts durchgelassen (kann zwischen 50 und 500Hz eingestellt werden).

Zur Wahl des Allpassmodus den Schalter am Veränder in die AP-Position bringen. Dadurch wird eine Anpassung des Crossovers verhindert und alle Frenzen werden durchgelassen.

Zur Wahl des Niedrigpassmodus den Schalter am Veränder in die LP-Position bringen. Dadurch werden Frenzen unterhalb des

Grenzpunkts durchgelassen (kann zwischen 50 und 500Hz eingestellt werden).

Crossover-Schalter
Zwei-Vierkanalschalter

Den Crossover-Regler vollständig abdrehen. Wahrend das System spiel, den Crossover-Regler langsam aufdrehen, bis der gewünschte Crossover-Punkt erreicht ist.

ZWEI-/VIERKANALSCHALTER

In der 2CH.-Position werden die Eingänge in einen Zweikanalmodus geschellt. Dies ermöglich einen Vierkanalausgang bei ausschließlich Belegung der Fronteingänge.

Die Ausgangsregler am Veränder Funktionierten genauso wie im Vierkanalmodus.

Die RCA-Buchsen aller „AKTIVEN“ Einänge müssen angeschlossen sein.

In die 2CH.-Position schalten, "AKTIV" - nur Frontkanaleingänge.

In die 4CH.-Position schalten, "AKTIV" - alle Front- und Rearkanaleingänge.

HINWEIS: Bei Anschlieben an die Vierkanaleingänge darauf auf achten, dass sowohl die Front- als auch die Rear-RCA-Kabel dicht zusammen verlegt werden.

LAUTSTARKE (GAIN) EINSTELLEN

Folgendes fur jeder Kanal einzeln durchfuhren.

Zur Einstellung der Lautstärke die Lautstärkeregler des Verstärkers ganz nach unten stellen (nach links drehen). Die Lautstärke des Source-Geräts erhöhen, bis eine Verzerrung hörbar ist, dann ein weniger verringern, bis die Verzerrung nicht mehr hörbar ist. An den beiden Source-Geräten bedeutet dies ganz nach oben. Als Nächstes die Lautstärkeeinstellung des Verstärkers erhöhen, bis eine adäquate Lautstärke erreicht ist.

HINWEIS: Der Beste Rauschabstand und Dynamikbereich werden bei einer auf das Minimum gestalten Lautstärke erreicht. Die meisten Benutzer finden, dass adäquate Lautstärke etwa in der Mitte des Einstellungenbereichs erzielt wird.

VORSICHT:

Vermeiden Sie, die Verstärkerlautstärke sehr hoch einzustellen, da Gerausche und Verzerrung sich dadurch wesentlich erhöhen.

HINWEIS: Kontaktieren Sie den technischen Kundendienst von Rockford für genaue Einstellungenverfahren.

FEHLERBESEITIGUNG

HINWEIS: Falls Sie nach dem Einbau Probleme haben, befolgen Sie die nachfolgenden Verfahren zur Fehlerbeseitigung.

Verfahren 1: Den Veränder auf ordnungsgemäß Anschlusses überprüfen.

Prüfen, ob die BETRIEBS-LED aufleucht. Leuchtet die BETRIEBS-LED auf, bei Schritt 3 weitermachen, falls nicht, hier weitermachen.

1. Die Sicherung auf dem positiven Batteriekabel überprüften und nach Bedarf ersetzen.
2. Die Sicherung(en) am Verträger überprüfen und nach Bedarf ersetzen.
3. Überprüfen, ob der Erdungsanschluss an blankem Metall am Fahrgestell des Fahrzeugs angeschlossen ist. Nach Bedarf reparieren oder ersetzen.
4. Überprüfen, ob an der positiven Batterie und am Fermbedienungseinschaltkabel 9 bis 16 Volt anliegen. Die Qualität der Anschlüsse für bothe Kabel am Verstarker, Stereosystem und Batterie- bzw. Sicherungshalter uberprüfen. Nach Bedarf reparieren oder ersetzen.

Verfahren 2: Schutz- oder Thermallicht leuchtet auf.

1. Falls das Schutzlicht aufleuchtet, bedeutet dies, dass möglicherweise ein Kurzschluss in den Laufsprecheranschlüssen vorliegt. Überprüufen, ob die Laufsprecher ordnungsgemäß angeschlossen sind. Einen Widerstandsmesser benutzten, um auf mögliche Kurzschlüsse in der Laufsprecherverkabelung zu prufen. Eine zu niedrige Laufsprecherimpedanz kann ebenfals dazu führen, dass das Schutzlicht aufleuchtet.
2. Leuchtet die Thermal-LED auf, die Lautspricherimpendanz überprüfen und gfs. neu verkabeln. Dies kann auch ein Zeichen darauf sein, dass der Versteller auf sehr hoher Leistung gefahren wird, ohne dass adäquater Luftstrom um den Versteller herum vorhanden ist. Das System ausschalten und den Versteller abkühlen halten. Überprüfen, ob das Ladesystem des Fahrzeugs die erforderliche Spannung aufrechterhalt. Solle keiner dieser Schritte Abhilfe schaffen, ist der Versteller möglichereweise defekt. Rufen Sie dann den Kundendienst an.

Verfahren 3: Den Verständär auf Audioleistung überprüfen.

1. Gewährleisten Sie, dass gute RCA-Eingangsanschlüsse am Stereosystem und Veränder vorliegen. Die gesamte Länge der Kabel auf Knicke, Speiße usw. überprüfen. Die RCA-Eingänge bei eingeschalteten Stereosystem auf Wechselspannung überprüfen. Nach Bedarf reparieren bzw. ersetzen.
2. Den RCA-Eingang vom Veränderer entfernen. Den RCA-Eingang vom Prüf-Stereosystem direkt an den Veränderung eingang beschlossen.

Verfahren 4: Prufen, ob beim Anstellenden des Verständerkers ein Knacken auftritt.

1. Das Eingangssignal zum Veränderer entfernen und den Veränderer ein- und ausschalten.
2. Ist das Gerausch eliminiert, die FERNBEDIENUNGS-Ader des Verständers mit einem Verzogungseinheit modul am Source-Gerät anschließen.

ODER

1. Eine andere 12V Quelle für die FERNBEDIENUNGS-Ader des Verständers (z.B. Batterie direkt) verwenden.
2. Falls das Gerausch elimiert ist, ein Relais zur Isolierung des Verstärkers von Anschaltgeräuschen verwenden.

Verfahren 5: Den Veränder auf übermäßige Motorengeräusche prufen.

1. Alle signalübertragenden Kabel (RCA-, Laufsprecherkabel) von Strom- und Erdungskabeln entfern't verlegen.

ODER

1. Alle elektrischen Komponenten zwischen der Stereoanlage und dem/den Verträger(n) umgeh. Die Stereoanlage direkt am Verträkereingang anschließen. Falls das Geräusch eliminiert ist, ist das umgangene Gerät die Ursache des Geräuschs.

ODER

1. Die vorhandenen Erdungskabel aller elektrischen Komponenten entfernen. Die Kabel an anderen Stellen wieder erden. Prufen, ob die Erdungstelle sauberes, glänzendes Metall ist, das frei von Farbe, Rost usw.ist.

ORER

1. Ein zweites Erdungskabel vom Negativpol der Batterie zum Fahrgestellsmetal oder Motorblock des Fahrzeugs hinzufugen.

ODER

1. Die Drehstromlichtmaschine und Batterieladung von ihrem Mechaniker prufen halten. Die ordnungsgemäße Funktion des elektrischen Systems am Fahrzeug prufen, und davon einschließlich des Verteilers, der Zündkerzen, der Zündkerzenkabel, des Spanningsreglers usw.

TECHNISCHE DATEN

MODELL- Punch		P400-4	P500-4
Kontinuierliche Nennleistung (Mittelwert) - Bei 14,4 Batterie-Volt gemessen
4 Ω-Belastung pro Kanal		50 Watt x 4	60 Watts x 4
2 Ω-Belastung pro Kanal		100 Watt x 4	125 Watts x 4
4 Ω-Belastung überbrück		200 Watt x 2	250 Watts x 2
Maße:	Höhe	5,71 cm	5,71 cm
	Breite	19,37 cm	19,37 cm
	Länge	33,07 cm	33,07 cm
Bemessungsstrom der Batteriesicherung (Amp) Extern (Liegt nicht bei)		80A	100A
A-gewichteter RauschabstandReferenzwert bei 1 W an 4 Ohm		85 dB
A-gewichteter RauschabstandReferenzwert bei Nennstromwert an 4 Ohm		105 dB
Crossoverstilheit		12 dB/Oktav Butterworth
Crossoverfrequenz		von 50 bis 500 Hz variabel
Frequenzverhalten		20 Hz bis 20 kHz ±1 dB
Einstellbarer Signalspannungsbereich		Von 150 mV bis 4 V variabel (RCA-Eingang)
Schutz		NOMAD - Interne Analog-Computer-Ausgangsschutzschaltung beschränkT Stromzufuhr im Überlastungsfall und bietet Schutz vor Kurzschlüssen. Thermaler Schalter schaltet den Verständr im Überhitzungsfall ab.
Entzerrung PEQ (Punch-Entzerrung)		Von 0 dB bis +18 dB bei 45 Hz und/oder 0 dB bis +12 dB bei 12 kHz variable
Eingangsimpedanz		20 K Ohm
Betriebsspannung		9 bis 16 V DC
Symmetrische Eingänge		Ja
CMRR (Gleichtaktunterrückungsverhältnis)		>55dB @ 1kHz
Dampfungsfaktor		>200
THD+N (Gesamtklirrfaktor + Geräusch)		<0,1 bei 2 Ohm und <0,05 bei 4 Ohm

These technischen Daten sind Amplifier Power Standard CEA-2006 normkonform

Rockford Corporation bietet fur Rockford Fosgate Produkte eine beschränkte Garantie zu folgenden Bedingungen:

Laufzeit der Garantie

Source-Geräte, Laatsprecher, Signalprozessoren und PUNCH-Verträger - 1 Jahr POWER-Verträger - 2 Jahre

Alle werkseitig aufgearbeiteten Produkte - 90 Tage (Quittung erforderlich)

Was gedeckt ist

These Garantie erstreckt sich nur auf Rockford Fosgate Produkte, die von Rockford Fosgates Vertragshändlern an Verbraucher in den Vereinigten Staaten von Amerika oder deren Besitzungen verkauf wurden. Produkte, die von Rockford Fosgates Vertragshändlern an Verbraucher in einem anderen Land verkauf wurden, sind nur durch den Handler in dem betreffenden Land, nicht jeder durch die Rockford Corporation gedeckt.

Weristgedeckt

These Garantie deckt nur den ursprünglichen Käfer von Rockford Produktien, die von einem Rockford Fosgate Vertragshandler in den Vereinigten Staaten gekauft wurden. Um Leistungen in Anspruch zunehmen, muss der Käfer Rockford eine Kopie der Quittung vorlegen, die den Kundennamen, den Handlernamen, das Produkt und das Kaufdatum angibt.

Produkte, die sich während der Garantiezeit als defekt erweisen, werden nach Rockford Fosgates Ermessen repariert oder (mit einem Produkt, das als gleichwertig erachtet wird,) ersetzt.

Was nicht gedeckt ist

1. Durch Unfall, Missbrauch, unsachgemäßen Betrieb, Wasser, Diebstahl oder Versand verursachte Schäden
2. Jegliche Kosten, die im Zusammenhang mit Ein- bzw.Ausbau des Produkts entstanden sind
3. Leistungen, die nicht von Rockford oder einem autorisierten Rockford Fosgate Servicecenter erbracht wurden
4. Produkte, an denen die Seriennummer unkenntlich gemacht, verändert oder entfernt wurde
5. Folgeschäden an anderen Komponenten
6. Produkte, die außerhalb der USA gekauft wurden
7. Produkte, die nicht von einem Rockford Fosgate Vertragshandler gekauft wurden

Einschänkung von implizierten Garantien

Impliziente Garantien, einschließlich von Garantien der Eignung für einen bestimmen Zweck und Marktgangigkeit, werden auf den Zeitraum der oberstehenden ausdrücklichen Garantie beschrankt. Manche Staaten erlauben Einschränkungen der Gültigkeit der implizierten Garantie nicht. Daher trifft diese Einschränkung nicht in allen Fällen zu.

Inanspruchnahme des Kundendienstes

Kontaktieren Sieitte den Rockford Fosgate Vertragshandler,bei demSie deses Produkt gkauft haben. BenotigenSiezusätzlicheHilre,ufenSie den Kundendienst von Rockford unter 1-800-669-989an.Sie erhalten dann eine RA# (Rucksendungsaurisierungsummer),um jegliche Produkte an Rockford Fosgate zurückzusenden.Sied sind fur die Rucksendung des Produkts an Rockford verantwortlich.

EU-Garantie

Dieses Produkt entspricht den gultigen EU-Garantiebestimmungen. Sprechen Sie mit Ihr Vertragshandler über die Einzelheiten.

Egregio cliente,
