Marke	BORETTI
Modell	BV178
Produkttyp	Kühl-Gefrierkombination
Nischenmaße (H x B x T)	1780 x 560 x 550 mm
Klimaklasse	T / ST / N / SN
Kühltechnologie	Umluftkühlung (No Frost)
Abtauen	Automatisch
Gefrierfach	4 Sterne
Schnellgefrieren	Ja (Aktivierung durch Taste C)
Überhitzungsalarm	Ja (akustisches und optisches Signal)
Offentür-Alarm	Ja (nach 1 Minute)
Eiswürfelschale	Ja
Kühlakkus	2 Stück
Innenbeleuchtung	Ja
Türanschlag wechselbar	Ja (Standard rechts)
Stromversorgung	230 V / 50 Hz (Toleranz ±6%)
Display	LCD
Einbauinstallation	Ja (Anleitung beigelegt)
Reinigung	Warmes Wasser und Natron
Kondensatorpflege	Regelmäßige Entstaubung

Häufig gestellte Fragen - BV178 BORETTI

Wie stelle ich die Temperatur des Kühlschranks ein?

Drehen Sie den Thermostatknopf (D) in die mittlere Position, um etwa -18°C im Gefrierfach zu erreichen. Drehen Sie im Uhrzeigersinn, um die Temperatur zu senken (kälter), oder gegen den Uhrzeigersinn, um sie zu erhöhen (weniger kalt).

Was tun bei Überhitzungsalarm?

Der Alarm ertönt, wenn die Temperatur des Gefrierschranks steigt (z.B. nach einem Stromausfall). Um ihn zu stoppen, drücken Sie die Taste C. Die höchste erreichte Temperatur wird 5 Sekunden lang angezeigt, danach wird die Anzeige wieder weiß.

Wie taut man das Gerät ab?

Ihr Gerät ist mit Umluftkühlung ausgestattet: Das Abtauen ist automatisch. Es ist kein manueller Eingriff erforderlich. Reinigen Sie jedoch regelmäßig das Innere.

Wie wechsle ich den Türanschlag?

Schrauben Sie den oberen Drehpunkt und das Distanzstück ab, nehmen Sie die Tür ab, dann schrauben Sie den unteren Drehpunkt ab und setzen Sie ihn auf der gegenüberliegenden Seite wieder ein. Setzen Sie die Tür wieder ein, stecken Sie das Distanzstück ein und schrauben Sie den oberen Drehpunkt wieder fest. Überprüfen Sie die Haftung der Magnetschließleisten.

Was tun bei Stromausfall?

Öffnen Sie die Tür nicht. Wenn der Ausfall weniger als 6 bis 8 Stunden dauert und der Gefrierschrank voll ist, sind die Lebensmittel nicht gefährdet. Andernfalls verbrauchen Sie die Lebensmittel schnell.

Wie reinige ich das Innere des Kühlschranks?

Trennen Sie das Gerät vom Strom. Reinigen Sie mit warmem Wasser und Natron. Spülen und trocknen Sie gründlich. Verwenden Sie niemals Scheuermittel oder Metallschwämme.

Was tun, wenn das Gerät nicht genug kühlt?

Überprüfen Sie, ob der Stecker richtig eingesteckt ist, kein Stromausfall vorliegt, der Thermostat auf der richtigen Position steht und die Lüftungsöffnungen nicht blockiert sind. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie friere ich frische Lebensmittel ein?

Aktivieren Sie die Funktion Schnellgefrieren, indem Sie mehrmals die Taste C drücken, bis das entsprechende Symbol erscheint. Nach 24 Stunden Vorkühlung legen Sie die Lebensmittel in das obere Fach. Das Gefrieren dauert 24 Stunden.

Wo soll das Gerät aufgestellt werden?

Stellen Sie das Gerät fern von Wärmequellen (Heizkörpern, Öfen) und direkter Sonneneinstrahlung auf. Sorgen Sie für ausreichende Belüftung hinten. Für den Einbau beachten Sie die Nischenmaße und die mitgelieferte Anleitung.

Wie kann ich mit diesem Kühlschrank Energie sparen?

Vermeiden Sie häufiges Öffnen der Tür und lassen Sie sie nur so lange wie nötig offen. Reinigen Sie regelmäßig den hinteren Kondensator, um Staubansammlungen zu vermeiden. Stellen Sie das Gerät an einen kühlen, gut belüfteten Ort.

BEDIENUNGSANLEITUNG BV178 BORETTI

icoon 喜 versuschnitt.

iWARNING UND WICHTIGE HINWEISE

Es ist sehr wichtig, daß diese Bedienungsanleitung mit dem betreffenden Gerät aufbewährt wird. Sollte这点es Gerät verkauft bzw. einer anderen Person gegeben werden, so ist es nötig, die Anleitung beizufügen, damit der neue Besitzer über den Betrieb des Gerätes bzw. die entsprechenden Warnungen.

Sollte这点 Gerät mit Magnet-Türverschluß als Ersatz für ein altes Gerät dieren, das noch mit einem Schnappschoß ausgerüstet ist, so machen Sieitte这点 Schoß unbrauchbar, bevor Sie das Gerät beiseite stellen oder zum Müll geben. Sie verhindern damit, daß spielende Kinder sich selbst einsperren und damit in Lebensgebung kommt.

Das Gerat darf von Kindern und Personen, deren physische, sensorische oder geistige Fähigkeiten sowie Mangel an Erfahrung und Kennnissen einen sicheren Gebrauch des Gerätes ausschreiben, nur unter Aufsicht oder nach entsprechender Einweisung durch eine Person benutzt werden, die sicherstellt, dass sie sich den Gefahren des Gebrauchs bewusst sind. Kinder sind zu beaufsichtigen, sodass sie nicht am Gerät speilen können!
- Es ist gefährlich, die Eigenschaften theses Gerätes zu ändern.
- Vor der inneren bzw. äußeren Reinigung des Gerätes sowie beim Auswechseln der Glühlampe (bei damit ausgestatteten Geräten) das Gerät spanningslos machen.
- Eis aus dem Gefrier- bzw. Frosterfach nicht那么简单, es konnte Kälte-Brandwunden verursachen.
- Dieses Gerät ist schwer. Beim Versetzenitte darauf auf achten!
- Beachten Sie, dan während der Bewegung des Gerätes der Kätemittelkreislauf nicht beschädigt wird.
- Das Gerät darf nicht in unmittelbarer Höhe von Heizkörpern oder Gasherden aufgestellt werden.
- Ein Standort mit direkter Sonneneinzahlung sollte vermieden werden.
- Eine ausreichende Luftzirkulation an der Geräterückseite muß gewährleistet sein. Jegliche Beschädigung des Kühlkeislaufes ist zu vermeiden.
- NUR FÜR GEFRIERSCHRÄNKE (Einbaueräte ausgenommen): ein optimaler Aufstellungsort ist der Keller.
- Keine Elektrogeräte (z.B. Eismaschinen) in das Gerät stellen.

Störungen - Kundendienst

• Sollte die Installation des Gerätes eine Änderung der elektrischen Hausinstallation verlangen, so

darf diese nur von Elektro-Fachkräften durchgeführt werden.

Eventuelle Reparaturen dürfen nur von einem Kundendienst oder sonstigen autorisierten Stellen durchgeführt werden.
- Es ist wichtig, daß nur Original-Ersatzteile verwendet werden.
- Dieses Gerät enthalt im Kältekreislauf Kohlenwasserstoff. Aus thisem Grund dar die Wartung und das Nachfallen ausschließlich von autorisierten Fachpersonal durchgehirt werden.
- Benutzen Sie nie Metalgegenstände um das Gerät zu reinigen, da es beschädigt werden können.
- Tritt eine Störung oder ein Defekt ein, versuchen Sie nicht, das Gerät selbst zu reparieren. Elektrogeräte)dürfen nur von Elektro-Fachkräften repariert werden, da durch unsachgemäß Reparaturen erhebliche Folgeschäden entstehen konnen. Wenden Sie sichitte an die{nachste Kundendienstelle.

Aufstellung

• Sich vergewissern, daß das Gerät nach der Installation nicht auf dem Netzkabel stehen.
  Wichtig:Beschädigte Versorgungskabel müssen durch ein Spezialkabel bzw. einen Spezialsatz ersetzel werden, die beim Hersteller oder den Kundendienst erhältlich sind.
• Wahlend das Gerät in Betrieb ist, werden der Verflüssiger und der Kompressor, die sich auf der Rückseite des Gerätes befinden, heiß. Es ist darauf zuachten, dass die Luft um das Gerät frei zirkulieren kann, damit die Wärme abgeführt werden kann. Eine ungenügende Luftzirkulation kann einen unregelmässigen Betrieb bzw. Schäden am Gerät verursachen. Achten Sie auf die Installationsanweisungen.
• Teile, die heiß werden (z.B. Kompressorgehäuse, Verflüssiger und zugehörige Rohre), sollen nicht frei zugänglich sein. Wo es auch immer möglich ist, soll das Gerät mit der Rückseite gegen eine Wand gestellt werden.
• Wahlend des Transports kann es vorkommen, daß das im Motorkompressor enthaltene Öl in den Kältekreislauf abläuft. Man sollen mindestens 2

Std. warten, bevor das Gerät in Betrieb genommen wird, damit das Öl in den Kompressor zurückströmen

Gebrauch

Die Haushaltskuhl- und Gefriergeräte sind nur zur Einlagerung bzw. zum Einfrieren von Nahrungsmitteln bestimmt.
Die beste Leistung erzielt man bei Raumtemperaturen von +18^ bis +43^ (Klasse T); +18^ bis +38^ (Klasse ST); +16^ bis +32^ (Klasse N); +10^ bis +32^ (Klasse SN); die Geräteklasse ist auf dem Tipschild angegeben.

Zu beachten: Wird these Gerätes bei anderen Umgebungstemperaturen betrieben als den in der entsprachenden Klimaklasse angegebenen Werten, sind folgende Hinweise zu beachten: sinkt die Umgebungstemperatur unter den angegebenen Mindestwert ab, konnte die Lagertemperatur im Gefrierabteil nicht mehr garantiert sein; es wird daher empfohlen, die eingelagerten Lebensmittel so rasch als möglich zu verbrauchen.

Einaufgetautes Produkt darf nicht wieder eingefroren werden.
- Für das Aufbewahrens bzw. das Einfrieren der Lebensmittel sind die Anweisungen des Herstellers zu befolgen.
- In allen Kuhl- und Gefriergeräten bedecken sich im Laufe der Zeit alle kältefuhrenden Teile mit einer Reif bzw. Eissicht. Diese Schicht wird je nach Modell automatisch oder mit der Hand abgetaut.
Die Reifsicht niemals mit Metallgegenständen abkratzen, das Gerät könnte beschädigt werden.

Dazu nur einen Plastikschaber verwenden.

Zum Losen der festgefrorenen Eisschalen keine scharfkantigen oder spitzn Gegenstände benutzen.
- Es sollen den keine kohlensäurehaltigen Getränke in das Gefrier- bzw. Frosterfach eingestellt werden, sie konnten platzen.

Umweltnormen

Dieses Gerät enthalt im Kühlkreislauf und in der Isolierung kein ozonschädigendes Gas. Das Gerätarf nicht mit dem Hausmüll entsorgt werden. Eine Beschäftigung des Kältemittelkreislaufs, insbesondere des Wärmetauschers auf der Rückseite des Gerätes, muß verhindert werden. Auskunft über Abholtermine oder Sammelplätze gibt die örtliche Gemeindeverwaltung an. Die in thisem Gerät verwendenten und mit dem Symbol gekennzeichneten Materialien, sind recyclingfähig.

Entsorgung von Altgeräten

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diese Produkte nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen thesese Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling thesese Produkte erhalten Sie von ihrem Rathaus, Ihr Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

HINWEISE ZUR VERPACKUNGSENTSORGUNG

Verpackungen und Packhilfsmittel unserer ElektroGroBerate sind mit Ausnahme von Holzwerkstoffen recyclingfahig und sollen grundsatzlich der Wiederverwertung zugefuhrt werden. Wir empfehlen Ihnen:

• Papier-, Pappe- und Wellpappeverpackungen sollen in die entsprechenden Sammelbehälter gegeben werden.
• Kunststoffverpackungsteile sollenen ebenfls in die davon vorgesehenen Sammelbehalter gegeben werden. Solange solche in Ihrem Wohngebiet noch nicht vorhanden sind, konnen Sie diese Materialien zum Hausmull geben.

Als Packhilfsmittel sind bei uns nur recyclingfähige Kunststoffe zugelassen, z.B.:

In den Beispielen steht

PE

PP

PS

PE für Polyathylen** 02 = ^ PE-HD; 04 = ^ PE-LD
PP für Polypropylen
PS für Polystyrol

BESTANDTEILE AUS PLASTIK

Zur einfacheren Entsorgung und/oder Recycling ist ein Großteil der Materialien these Gerätes geknownzeichnet, um ihre Identifizierung zu ermögenlich.

PS

SAN

ABS

INHALT

Warnungen und wichtige Hinweise 35
Hinweise zur Verpackungsentsorgung 36
Gebrauch - Reinigung der Innenteile - Bedienungsblende - Display 37
Gebrauch - Betrieb - Aktivierung der Funktionen - Gerät abschalten - Temperaturregelung
Einfrieren von frischen Lebensmittel 38
Gebrauch - Aufbewährung der Tiefkuhlkost - Kätleakkus - Eiswürfelbereitung - Auftauen
Alarm Übertemperatur - Hörbarer Alarm bei offner Tur - 39
Tips - Tips fur das Einfrieren - Tips fur Tiefkuhlkost - Gefrierkalender 40
Wartung - Regelmaßige Reinigung - Stillstandzeiten - Abtauen - Störungen 41
Installation - Aufstellung - Transportsicherungen - Elektrischer Anschluß - Turanschlagwechsel 42
Installation - Montageanleitungen fur den integrierten Einbau 43

GEBRAUCH

Reinigung der Innenteile

Bevor Sie das Gerät in Betriebnehmen, beseitigen Sie den typischen «Neugeruch» am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungsmittel Sorgfällig nachtrocknen.

Bedienungsblende

Bitte keine Reinigungs- bzw. Scheuermittel verwenden, die das Gerät beschädigen konnten.

A - Taste zum Ein-/Ausschalten des Gerätes
B - Display Sichtanzeige Temperaturen und Funktionen

C - Taste Aktivierung der Funktionen / Alarmrücksetzung
D - Temperaturregler Gefrierabteil

DISPLAY

1. Alarmanzeige geöffnete Tür

2. Positive oder negative Temperaturanzeige

3. Temperaturanzeige

4. Falls eingeschaltet, wird die aktive Schnellgefrierung angezeigt

Betrieb

Falls nach dem Inserieren des Steckers in die Stromsteckdose das Display nicht beleucht ist, die Taste (A) zum Einschalten des Gerätes drucken.

Sofort nach Einschalten des Gerätes sind folgende Zeichen auf der Bedientafel zu sehen:

Das Symbol (2) ist positiv, um anzuzeigen, dass die Temperatur positiv ist.
- die Temperatur blinkt, der Hintergrund des Displays ist rot und ein Ton hörbar (Summton). Die Taste (C) zum Abstellen des Summtons drücken (siehe auch Paragraph "Alarm Übertemperatur"):

Durch Einstellen der Drehknöpfe Gefrierschrank (D) in eine mittlere Position, kann das Gerät folgende Temperatren angegeben:

ca. -18^ im Gefrierschank

Gebrauch des Gefrierschranks

Dieses Gefrierabteil ist mit dem

«Viersterne-» Symbol versehen, was bedeutet, daß darüber sowohl frische Lebensmittel eingefroren werden konnen als auch Tiefkühkost langfristig gelagert werden kann.

Temperaturregelung

Die Temperatur wird automatisch geregelt und kann erhöht werden (wärmer) oder verringer (kälter) durch das Drehen des Thermostatknopfes im Uhrzeigersinn.

Die richtige Einstellung erhält man, unter Berücksichtigung folgender, die Innentemperatur beeinflussender Faktoren:

• Raumtemperatur,
• Häufigkeit des Türoffnens,
• Menge der eingelagerten Lebensmittel,
  Aufstellung des Gerätes.

Es empfeihlt sich den Wahlknopf in mittlerer Stellung zu halten, um eine Innentemperatur von ca. -18^ zu erhalten, die eine korrekte Einfrierung und Erhaltung der tiefgekühnten Speisen garantiert.

Aktivierung der Funktionen

Bei jedem Drücken der Taste C aktivieren sich im Uhrzeigersinn folgende Funktionen:

Symbol 4: die Funktion Schnellgefriierung

Kein Symbol: normaler Betrieb

Gerät abschalten

Wird die Taste "A" für mehr als 1 sec. gedrück, schaltet sich das Gerät ab. Dabei wirdstatt der Temperatur ein "Count -down" -3 - 2 - 1 angezeigt.

Dann ist auch das Display (B) ausgeschaltet.

Einfrieren von frischen Lebensmitteln

Das Gefrierfach ist zum Einfrierten frischer Lebensmittel und zur langzeitigen Konservierung eingefrorener und tiefgekühler Lebensmittel geeignet.

Die Höchstmenge der einzufrierenden Lebensmittel innerhalb 24 Stunden ist auf dem Typenschild angegeben.

Zum Einfrieren der auf dem „Typenschild" angegebenen Lebensmittelmenge muss diese in direkten Kontakt mit der kühlenden Oberfläche kommt (Schubkasten oder Korb entfern).

Beim Einfrieren in den Schubkästen oder Körben verringgert sich die Höchstmengeicht.

Die einzufrierenden Lebensmittel in das oberste Fach des Geflierschrankes legen, da hier der kälteste Punkt ist.

Um frische Lebensmittel einzufrieren, aktiviert man die Funktion Schnellgefriierung. Die Taste C (falls notig mehrmals) drucken bis das entsprechende Bildsymbol

erscheint.

Nach einem Zeitraum der Vorkühlung von 24 Stunden werden die Lebensmittel im Gefrierschrank untergebracht.

Der Gefriervorgang dauert 24 Stunden. Wahrend\ deses Zeitaums keine weiteren Lebensmittel zum\ Einfrieren einlagen.

These Funktion schaltet sich nach 54 Stunden selbstätig ab.

Die einzuflürierten Speisen in das oberste Fach des Gefrierschrankes legen, da hier der kälteste Punkt ist.

Die Funktion kann in jedem Moment durch Drucken der Taste C (siehe Paragraph „Aktivierung der Funktionen") wieder abgestellt werden.

Aufbewahrung der Tiefkuhlkost

Nach einem längeren Stillstand oder bei der ersten Inbetriebnahme des Gerätes, vor Unterbringung der Lebensmittel mindestens 12 Stunden warten.

Um optimale Leistungen des Gerätes zu erhalten, sich vergewissern, sollen große Mengen an Lebensmitteln eingelagert werden, konnen alle Laden oder Körbe hersausgenommen (mit Ausnahme von der letzten niedrigen Lade) und die Lebensmittel direkt auf den gekühnten Abstellflächen untergebracht werden. Darauf achten, das max. Fassungsvermögen nicht zu überschreiben, das seitlich des Abteils angegeben ist (wo vorgesehen).

Wichtig

Im Falle einer Stromunterbrechung während der Lagerung von Tiefkuhlkost bzw. von eingefrorenen Lebensmitteln soll die Tur des Gefrierfaches nicht geöffnet werden. Die Tiefkuhlkost verdirbt nicht, wenn es sich um eine kurze Unterbrechung handelt (bis 6-8 Std.) und das Gerät voll ist. Wenn das nicht der Fall ist, ist es nötig, die tiefgefrorenen Lebensmittel innerhalb kurzer Zeit zu verbrauchen (eine Temperaturerhöhung der Tiefkuhlkost verkurzt die Aufbewahrungsdauer).

Kälteakkus

Im Gefrierschrank befinden sich zwei kälteakkus, die die Aufbewahrungszeit der eingeforenen Lebensmittel bei Stromausfall bzw. Störungsfall verlangern.

Aus Transportsicherungsgründen werden diese Akkus werkseitig in der unteren Schublade eingelegt.

Für ihren richtigen Gebrauch müssen sie in der oberen Schublade, auf dem Gefriergut, eingelegt werden.

Eiswürfelbereitung

Das Gerät hat eine oder mehrere Eiwurfelschalen, welche mit Wasser aufgefüllt in das Gefrierfach gestellt werden.

Bitte zur Entnahme der Eiswurfelschalen keine Metallgegenstände benutzen!

Auftauen

Die eingefrorenen oder tiefgekühnten Lebensmittel sollenn vor dem Gebrauch aufgetaat werden, indem man sie am bestem im Kühlabteil oder je nach der zur Verflugung stehenden Zeit bei Raumtemperatur auftaut. Kleine Stücke können eingefroren gekocht werden. Selfstverständlich verlangert sich damit die Kochzeit.

Alarm Übertemperatur

Ein Temperaturanstieg im Gefrierfach (z.B. Stromausfall) wird angezeigt durch:

• die Temperatur blinkt;
• Gefrierfach blinkt (Symbol 3);
• Display rot beleuchtet;
• Summton.

Bei Rücksetzung in normale Bedingungen:

• das akustische Signal verstummt;
• der Temperaturwert blinkt weiter;
• das Display bleibt rot beleuchtet.

Beim Drücken der Taste Deaktivierung des Alarms C entscheid auf der Anzeige 3 für 5 Sekunden die im Fach erreichte Höchsttemperatur, das Blinken und die rote Beleuchung des Displays erlösen.

Während der Alarmphase kann der Summton durch Drücken der Taste C abgestellt werden, das Display bleibt bis zur Wiederherstellung der normalen Betriebsbedingungen rot.

Hörbarer Alarm bei offener Tür

Der hörbare Alarm wird ausgelösst, wenn die Tür mehr als eine Minute offen bleibt.

Die Kondition des Alarms der offenen Tur wird angezeigt durch:

• Blinken des Symbols (1);
  -dasDisplaywirdrotbeleuchtet;
• Summton.

Zum Abstellen des Alarms, die Taste (C) drucken.
Beim Wiederherstellen der normalen Konditionen (geschlossene Tur):

• wird das Hörsignal abgestellt.

TIPS

Tips für das Einfrieren

Für ein einwandfreies Einfrieren der Lebensmittel geben wir folgende Ratschlage:

• Das Gefriervermögen des Gefrierabteils (in 24 Std.) kann auf dem Typenschild abgegeben werden.
• Der Gefriervorgang dauert ca. 24 Stunden. In dieser Zeit sollte keine zusätzliche Ware in das Gefrierabteil eingelegt werden.
• Nur erstklassige, frische und gut gesäuberte Produkte einfrieren.
  Die Nahrungsmittel vor dem Einfrieren in keine Portionen einteilen, damit der Gefriervorgang beschleunigt wird; dies ermöglich das spätere Auftauen von kleineren Portionen.
  Die Lebensmittel in Alu- oder Polyathylenfolien luftdicht verpacken.
• Es soll vermieden werden, daß die einzufrierenden Lebensmittel mit den bereits eingefrorenen in Berührung kommt, um eine Wärmeübertragung an diese zu verhindern.
• Es ist zu beachten, daß mageres Fleisch better und länger halbar ist. Fetthaltiges Fleisch hat eine geringere Lagerzeit. Ferner reduziert Salz die Halbarkeitsdauer.
• Speiseeis, direkt aus dem Gefrierfach genommen, kann Kälte-Brandwunden verursachen.
• Es ist empfehlenswert, auf der Verpackung das Einfrierdatum zu notieren, damit die Aufbewahrungszeit eingehalten werden kann.
• Es sollen den keine kohlensäurehaltigen Getränke in das Gefrierfach eingestellt werden, da sie explodieren können.

Tips für Tiefkuhlkost

Um optimale Leistungen des Gerätes zu erhalten, sich vergewissern,

• daß die Tiefkühlkost beim Verkaufer gut aufbewahrt wurde
• daß der Transport vom Verkauf zu Verbraucher in kurzer Zeit erfolgt.
• Tür so weniger wie möglich öffnen und nicht offen halten.
• Einmal aufgetaute Lebensmittel verderben schnell und können kein ein zweites Mal eingefroren werden.
• Das Haltbarkeitsdatum auf der Tiefkuhlkestverpackung besteht nicht übersritten werden.

Gefrierkalender

Die Symbole zeigen unterschiedliche Arten von Tiefkuhlgt.

Die Zahlen geben für die jeweilige Art von Tiefkuhlgut die Lagerzeit in Monaten an. Ob der obere oder der untere Wert der angegebenen Lagerzeiten gült ist, hängt von der Qualität der Lebensmittel und deren Vorbehandlung vor dem Einfrieren ab.

***

3|D#E|6|C#|9|n#|12|n#03|

Vor jeder Reinigungsrarbeit immer den Netzstecker aus der Steckdoseziehen.

Achtung: Dieses Gerät enthalt im Kältekreislauf Kohlenwasserstoff. Aus thisem Grund dar die Wartung und das Nachfallen ausschließlich von autorisiertem Fachpersonal durchgeführt werden.

Stillstandszeiten

Bei längerem Stillstand des Gerätes, müssen Sie folgendermaßen vorgehen: den Stecker aus der Steckdoseziehen; alle Lebensmittel Herausnahmen; Gerät abtauen, Innenraum und Zubehörteile reinigen; die Türen offen setzen, um im Innern eine gute Luftzirkulation zu gewährleisten und damit Geruchsbildung zu vermeiden.

Abtauen

Das Gefrierfach theses Modelles gehort zum Typ "no frost"; das bedeutet das komplette Fehlen der Reinf Bildung während des Betriebes, sowohl an den Innenden des Fachs als auch auf den Lebensmitteln.

Das Fehlen der Reifschicht ist auf die ständige Zirkulation der Kaltluft im Innern des Fachs zurückzufahren, verursacht durch einen automatisch gesteuerten Ventilator.

STÖRUNGEN

Falls das Gerät Störungen aufweisen sollen, überprüfen Sie zuerst folgenden:

• Steckt der Netzstecker in der Steckdose?
• Befindet sich der Hauptschalter der elektrischen Anlage in der richtigen Stellung?
• Ist die Stromzufuhr unterbrochen?
• Befindet sich der Thermostatknopf in richtiger Stellung?
• Wasserpfütze auf dem Boden des Kühlfaches:
• Abtauwasserloch verstopt? (siehe Abschnitt "Abtauen")

Regelmäßige Reinigung

Benutzen Sie nie Metalgegenstände um das Gerät zu reinigen, da es beschädigt werden können. Den Innenraum mit lauwarmem Wasser und Natron reinigen.

Gut nachwaschen und sorgfältig trocknen.

Den Kondensator und den Motorkompressor mit einer Bürste oder einem Staubsauger reinigen. Dies begnustigt denugen Betrieb mit folglicher Stromersparnis

Sollten Sie nach o.e. Prüfungen zu keinem Resultatkommen, so wenden Sie sichitte an unseren nachsten Kundendienst.

Um ein rasches Beheben des Schadens zu ermöglich, ist es beim Anruf an den Kundendienst notwendig, die Modell- und Seriennummer anzugegeben, die Sie dem Garantieschein oder dem Typenschild (- linke Seite - unter) entnehmen können.

Aufstellung

Das Gerät sollte nicht in der Höhe von Warmequellen wie Heizkörpern oder Öfen aufgestellt und vor direkter Sonneneinzahlung geschützt werden.

Für den Einbauitte den entsprechenden Abschnitt durchlesen.

Elektrischer Anschluß

Bevor Sie den Stecker in die Steckdose einstecken, überprüfen Sieitte, daß die auf dem Typenschild des Gerätes angegebene Spannung sowie Frequenz mit dem Anschlußwert des Hausei übereinstimmen. Eine Abweichung von ±6% von der Nominalspannung ist zulässig. Für die Anpassung des Gerätes an andere Spannungen muß ein Spartransformer angemessener Leistung vorgeschaltet werden.

Das Gerät muß unbedingt vorschrifsmäßig geerdet werden. Zu dieser Zweck ist der Stecker des Speisekabels mit dem darauf vorgesehenen Kontakt versehen. Soltte die Netzleitung im Haus nicht mit einer Erdleitung versehen sein, so muß das Gerät an eine getrennte Erdleitung vorschifsmäßig und unter Hinzuziehung eines Fachmanns angeschlossen werden.

Die Erzeugerfirma lehtne jeder Verantwortung ab, falls diese Unfallverhütungsvorschrift nicht beachtet wird.

Dieses Gerät entspricht der folgende EWG Richtlinie:

Türanschlagwechsel

Das Gerät wird mit Turanschlag von rechts gefleifert.

Falls einen gegenüberliegenden Turanschlag erfordert wird; gehen Sie wie folgt vor bevor Sie das Gerä einbauen.

1. Obere Scharnierstift abschrauben und Kunststoffteil entfern.
2. Tur abnehmen.
3. Den unteren Bolzen mit einem Schlüssel losschrauben und auf der gegenüber liegenden Seite einsetzen.
4. Auf der gegenüber liegenden Seite die Turwieder einsetzen, das Distanstück einlegen und den oberen Bolzen wieder festschauben.

Wichtig

Es muß möglich sein, das Gerät vom Netz zu trennenn; Nach der Installation muß die SteckdoseDMAherzuganglich bleiben.

CE. 87/308 EWG vom 2.6.87 (Deutschland-Ausführung) bzw. der OVE-Richtlinie Nr. F 61/84 (Österreich-Ausführung) bezüglich Funkentstörung.

• 73/23 EWG vom 19/02/73 (Niederspannung) und folgende Änderungen;
• 89/336 EWG vom 03/05/89 (Elektromagnetische Verträglichkeit) und folgende Änderungen.

Montageanleitung für den integrierten Einbau

NischenmaBe

Höhe (1) 1780 mm

Tiefe (2) 550 mm

Breite (3) 560 mm

Aus Gründen der Sicherheit muß eine Mindestbelüftung gesichert sein, wie aus der Abb.hervorgelt.

Achtung: Die Ventilations - Öffnungen müssenimmer saubergehalten werden.

Ferner ist auch am hinteren Einbauchrankteil ein Luftungskamin mit figenden Massen notwendig:

Tiefe 50 mm

Breite 540 mm

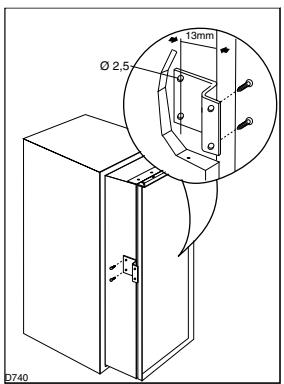

Das Möbel mit einer Bohrspitze von 0 2,5 bohren (maximal 10mm tief);

Das Winkeleisen am Gerät befestigen.

Vergewissern Sie sich, dass unter zwischen dem Kuchenmöbel und dem Rand des Geräts ein Abstand von 44 mm besteht.

Die untere Scharnierabdeckung (im Zubehörbeutel) dient zur genauen Ausrichtung zwischen Kuchenmöbel und Gerat.

Darüber hinausarf das Gerät das Netzkabel nicht quetschen.

Gerat mit den 4 beiliegenden Schrauben befestigen.

Fugenabdeckprofiloben um die Winkeldicke ausschneiden und zwischen Gerat und Möbelseitenwand eindrücken.

Brenchen Sie aus der Plastikabdeckung (E), die das Scharnier mit Stift bereckt, die in der Abbildung gekennzeichneten Teile hersaus.

Dies wird durch die vorgestanzten Ausbruchlinien erleichtert. "Entfern den Sie das mit DX gekennzeichnete Teil, wenn der Stift am rechten Scharnier angebracht werden soll, andernfalls das mit SX gekennzeichnete Teil."

In die Befestigungs- und Scharnierlocher beiliegende Abdeckkappen (C-D) eindrücken.

Belütungsgitter (B) und Scharnierabdeckungen (E) aufstecken.

Die Teile Ha, Hb, Hc, Hd abnehmen, wie in der Abb. gezeigt wird.

Die Schiene (Ha) auf der Innenseite der Möbeltür auflegen (siehe Abb.) und die Position der äußeren Bohlröcher anzeichnen. Nachdem die Löscher gebohr wurden, die Schiene mit den mitgelieferten Schrauben befestigen.

Die Abdeckung (Hc) in die Schiene (Ha) eindrücken, bis sie einrastet.

Gerätetur und Möbeltür auf ca. 90^ öffn. Den Winkel (B) in der Schiene (A) einsetzen. Gerätetur und Möbeltür zusammenhalten und die Bohrlocher anzeichnen (siehe Abb.). Winkel abnehmer und die Bohrlocher mit 2mm und einem Abstand von 8 mm von der Turaßenkante ausführren. Den Winkel wieder auf der Schiene anbringen und mit den mitgelieferten Schrauben befestigen.

Für eine allfällig notwendige Ausrichtung der Möbeltür, den Spielraum der Langlocher nutzen.

Nach Beendigung der Arbeiten den einwandfrei Verschluß der Geräteür überprüfen.

Die Abdeckung (Hd) in die Schiene (Hb) eindrücken, bis sie einrastet.

Vergewissern Sie sich nach Ausführung des Anschlagwechsels der Türen, daß alle Schrauben fest angezogen sind und überprüften Sie auch, ob die Magnetdichtung am Möbel perfect anliegt. Bei einer niedrigen Raumtemperatur (z.B. im Winter) kann es vorkommen, dass die Dichtung nicht perfect am Schrank haftet. Die Wiederherstellung der Dichtung erfolgt automatisch nach gewisser Zeit. Wollen Sie aber diesen Prozess beschleunige, so genög't es die Dichtung mit einem Fön zu erwärmen.

BORETTI B.V.

De Dollard 17

1454 AT Watergang

T + 31(0)20-4363439

F + 31(0)20-4361326

S 0900-2352673 (service)

E [e-mail]

The Netherlands

N.V. BORETTI S.A.

Ruperweg 16

2850 Boom

T + 32(0)3-4508180

F + 32(0)3-4586847

E [e-mail]

Belgium
