BEDIENUNGSANLEITUNG PRADO AUSTRO FLAMM

Benutzerhandbuch / manual / manuale / manuel

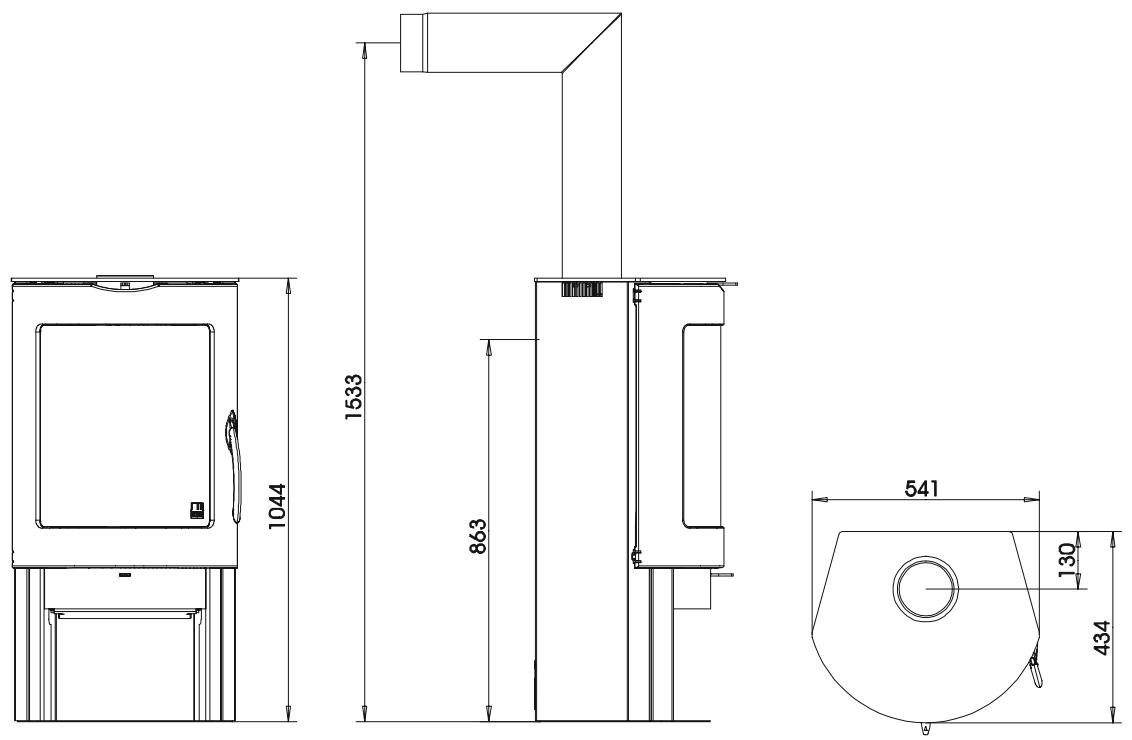

Fig. 1

Fig. 2

deutsch
AUF-ZU
Sekundärluftschieber
Primärluftschieber

english

open - closed

1. Techn. Daten 1
2. Wichtige Informationen 1
3. So bedieren Sie ihren Kaminofen richtig
4. Die wichtigsten
   Ersatzteile - Übersicht
   Garantie 1

english

Contents

Als Kaminofen der Bauart 1 ist ein Anschluß an einen bereits mit anderen Öfen und Herden für feste und flüssige Brennstoffe belegten Schornstein möglich, sofern die Schornsteinbemessung gemäß DIN 4705, Teil 3, dem nicht widerspricht.

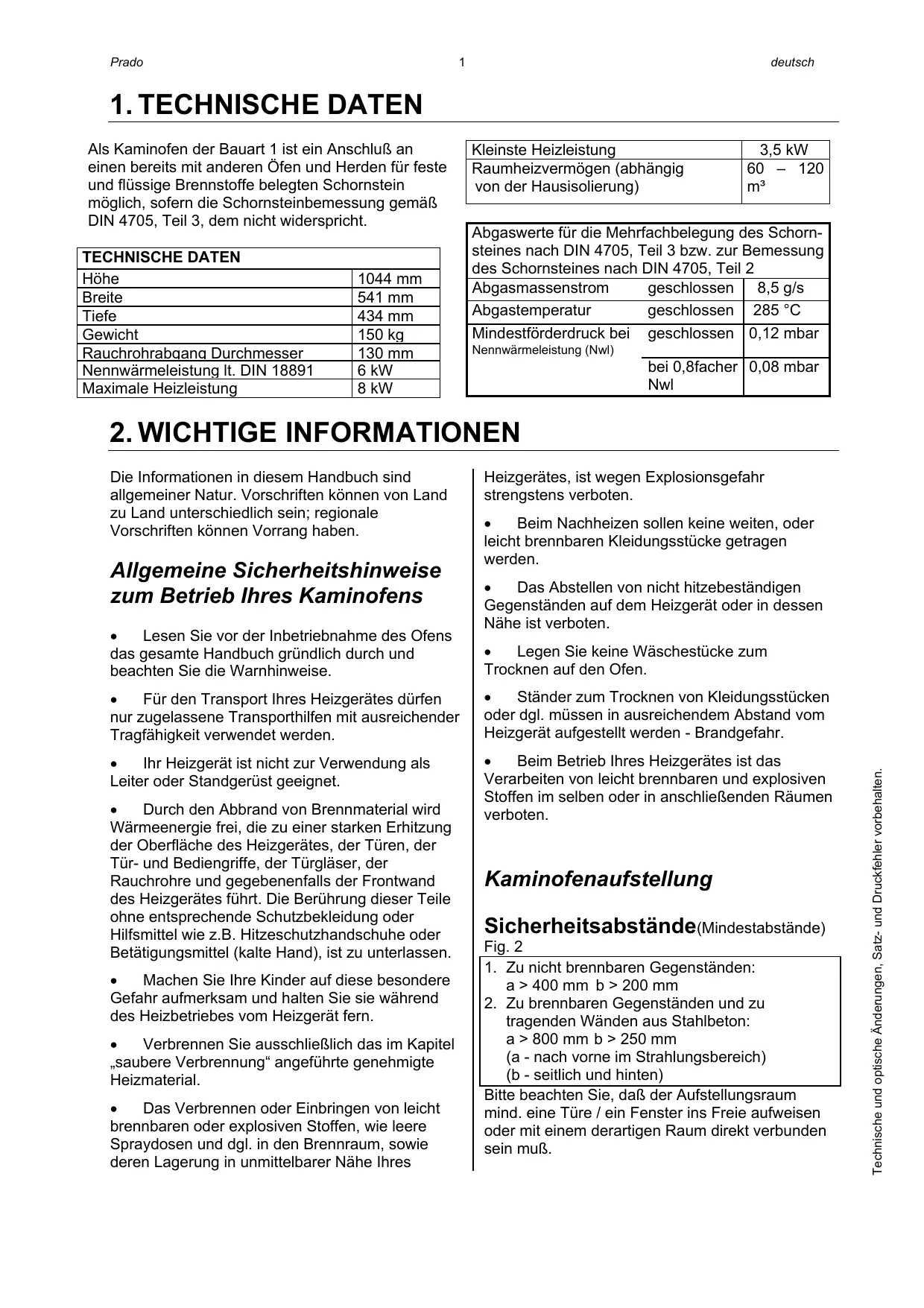

TECHNISCHE DATEN
Höhe	1044 mm
Breite	541 mm
Tiefe	434 mm
Gewicht	150 kg
Rauchrohrabgang Durchmesser	130 mm
Nennwärmeleistung lt. DIN 18891	6 kW
Maximale Heizleistung	8 kW

Kleine Heizleistung	3,5 kW
Ruumheizvermögen (abhängig von der Hausisolierung)	60 – 120 m3

Abgaswerte für die Mehrfachbelegung des Schornsteines nach DIN 4705, Teil 3 bzw. zur Bemessungdes Schornsteines nach DIN 4705, Teil 2
Abgasmassenstrom	geschlossen	8,5 g/s
Abgastemperatur	geschlossen	285 °C
Mindestforderdruck beiNennwärmeleistung (Nwl)	geschlossen	0,12 mbar
	bei 0,8facherNwl	0,08 mbar

2. WICHTIGE INFORMATIONEN

Die Informationen in thisem Handbuch sind allgemeiner Natur. Vorschriften können von Land zu Land unterschiedlich sein; regionale Vorschriften können Vorrang haben.

Allgemeine Sicherheitshinweise zum Betrieb Ihr's Kaminofens

• Lesen Sie vor der Inbetriebnahme des Ofens das gesamte Handbuch gründlich durch und beachten Sie die Warnhinweise.
• Für den Transport Ihres Heizgerätes)dürfen nur zugelassene Transporthilfen mit ausreichenden Tragfähigkeit verwendet werden.
• Ihr Heizgerät ist nicht zur Verwendung als Leiter oder Standgerüst geeignet.
• Durch den Abbrand von Brennmaterial wird Wärmenergie frei, die zu einer starken Erhitzung der Oberfläche des Heizgerätes, der Türen, der Tür- und Bediengriffe, der Türglaser, der Rauchrohe und gegebenenfalls der Frontwand des Heizgerätes führt. Die Berührung dieser Teile ohne entsprechende Schutzbekleidung oder Hilfsmittel wie z.B. Hitgeschutzhandschuhe oder Betätigungsmittel (kalte Hand), ist zu unterlassen.
• Machen Sie ihre Kinder auf diese besondere Gefahr aufmerksam und halten Sie sie während des Heizbetriebes vom Heizgerät fern.
• Verbrennen Sie ausschließlich das im Kapitel „saubere Verbrennung“ angeführte genehmigte Heizmaterial.
• Das Verbrennen oder Einbringen von leicht brennbaren oder explosiven Stoffen, wie leere Spraydosen und dgl. in den Brennraum, sowie deren Lagerung in unmittelbarer Höhe Ihres

Heizgerätes, ist wegen Explosionsgefahr strengstens verboten.

• Beim Nachheizen sollen keine weiten, oder weniger brennbaren Kleidungsstücke getragen werden.
  Das Abstellen von nicht hitzebeständigen Gegenständen auf dem Heizgerät oder in dessen Nähe ist verboten.
• Legen Sie keine Wäschestücke zum Trocknen auf den Ofen.
• Ständer zum Trocknen von Kleidungsstücken oder dgl. müssen in ausreichendem Abstand vom Heizgerät aufgestellt werden - Brandgefahr.
• Beim Betrieb Ihres Heizgerätes ist das Verarbeiten von leicht brennbaren und explosiven Stoffen im selbst oder in anschließenden Räumen verboten.

Kaminofenaufstellung

Sicherheitsabstände(Mindestabstände)

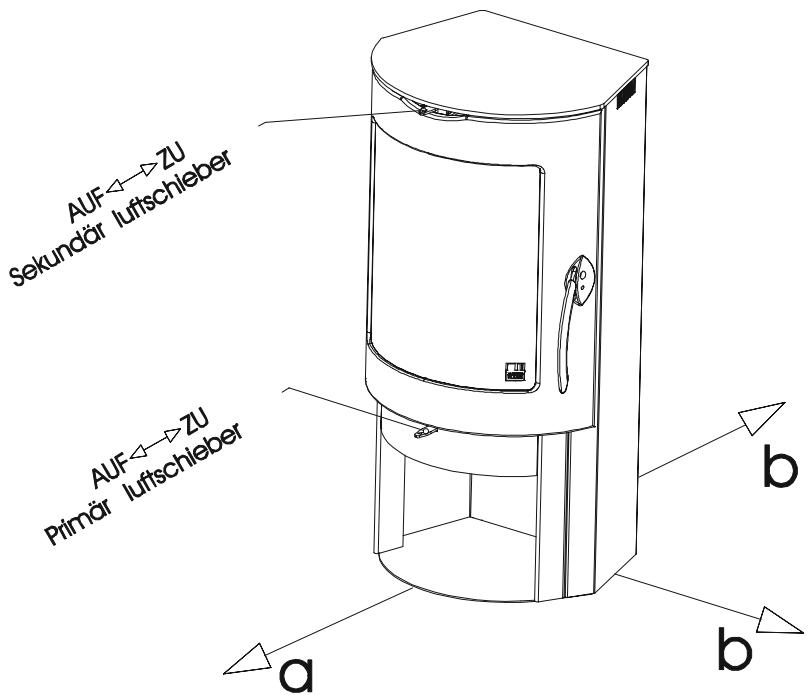

Fig. 2

1. Zu nicht brennbaren Gegenständen: a > 400 mm b > 200 mm
2. Zu brennbaren Gegenständen und zu tragenden Wänden aus Stahlbeton: a > 800 mm b > 250 mm (a - nach vorne im Strahlungsbereich) (b - seitlich undAPHien)

Bitte beachten Sie, daß der Aufstellungsraum mind. eine Türe / ein Fenster ins Freie aufweisen oder mit einem derartigen Raum direkt verbunden sein muß.

Bodentragfähigkeit

Prüfen Sie vor dem Aufstellen ob die Tragfähigkeit der Unterkonstruktion dem Gewicht Ihres Kaminofen standhalt.

Rauchrohranschluß

Für den Anschluß der Rauchrohre an den Schornstein gibt es zu ihrer eigenen Sicherheit strenge Richtlinien. Ihr Kaminofen-Fachhändler kennt diese. Beauftragen Sie dazu unbedingt ihren Fachhändler mit dem Rauchrohranschluß.

3. SO BEDIENEN SIE IHREN KAMINOFEN RICTIG

Die erstige Inbetriebnahme Ihres Kaminofens

Ihr Kaminofen wurde mit einem umweltverträglichen Speziallack lackiert. Die Lackoberfläche ist bei Auslieferung Ihres Ofen noch weich. Die Aushärtung des Lacks erfolgt bei der ersten Inbetriebnahme. Die Lackoberfläche darf während these Vorganges nicht berührt werden. Der Kaminofen muß mindestens 1,5 Stunden stark aufgezeichnet werden. Bei der Aushärtung des Lackes konnen sightbare Dämpfe freiwerden. Öffnen Sie daher vor der ersten Inbetriebnahme die Fenster. Dadurch konnen die Dämpfe schnell abziehen.

BITTE BERÜCKSICHTIGEN SIE: Erst nach mehreren Heizvorgängen ist der Betrieb Ihres Kaminofens nur mehr vom heimeligen Geruch des verbrennenden Holzes geprügt.

Zugelassene Brennstoffe

Trockenes, gut abgelagertes, naturbelassenes Holz, Holzbriketts.

Maximale Brennstoffmerge

Maximal aufzugebende Brennstoffmenge: 1,3 kg Holz oder 1 kg Holzbriketts. Größere Brennstoffmengen können zu Überhitzung und Beschädigungen am Ofen führen!

Saubere Verbrennung

Das Brennholz muß trocken (rel. Holzfeuchte < 15 %) und unbehandelt sein und die richtige Brennholzmenge muß verbrannt werden, um eine saubere, emissionsarme Verbrennung zu erreichen.

Richtig Feuer machen

Bereiten Sie alles zum Anheizen vor – Weichholzpane, Anzündhilfe (wie zB Thermohit Holz-Kohleanzünder), unbeschichtetes Papier,

Brennholz. Fig. 3 gibt Ohnen eine Richtlinie hinsichtlich der Menge an Heizmaterial.

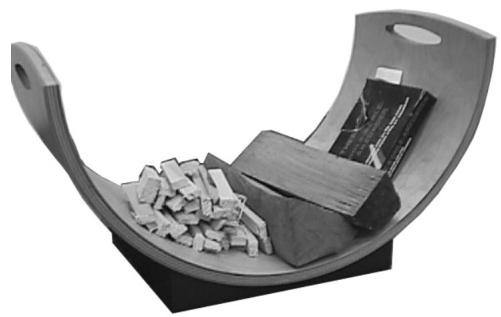

Fig. 3: Heizmaterial

Öffnen Sie die Primär- und Sekundärluftzufuhr maximal. Bewegen Sie dazu beide Schieber siehe Fig. 2 „AUF".

Öffnen Sie die Kaminofentür.

Legen Sie unbeschichtetes Papier auf den Feuerraumboden.
Legen Sie darauf eine handvoll Weichholzpane.
Legen Sie auf diese Späne 1 - 2 Scheite Holz.

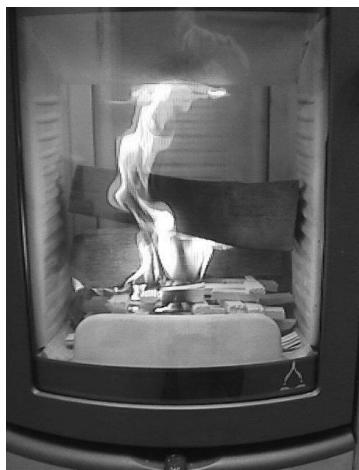

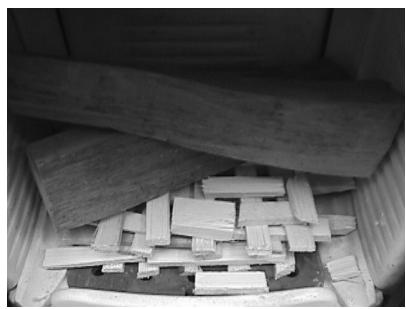

Fig. 4: Anzünden

Zünden Sie nun das Papier an.
Schließen Sie die Feuerraumtur.
Sobald die Weichholzpane gut brennen,
schließen Sie den Primäreluftschieber.

Fig. 5: Primäreluftschieber schließen

Sobald die Holzsche gut brennen, können Sie mit dem Sekundärluftschieber die Heizleistung regulieren (Schieber auf Maximalstellung „AUF“ = maximale Heizleistung – siehe Fig. 2).

Beim Nachlagen gehen Sie prinzipiell wie beim Anheizen vor: Primäreluftschieber öffnen, Sekundäreluftschieber öffnen, Kamintüre vorsichtig {.
öffnen, Holz nachlagen, Kaminofentüre schlieben. Warten Sie, bis das nachgelegte Holz brennt. Dann schreiben Sie den Primäreluftschieber. Regel Sie in der Folge die Heizleistung mit dem Sekundäreluftschieber.

4. DIE WICHTIGSTEN ERSATZTEILE - ÜBERSICHT

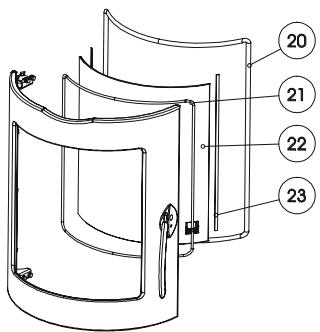

Dichtungen

Bezeichnung	Nr.-Skizze	Artikelnr.
Dichtung flach 8 x 2 mm	23	710096
Dichtung hohlrund 6 mm	21	718183
Glasfaserdichtung d=14mm	20	714223

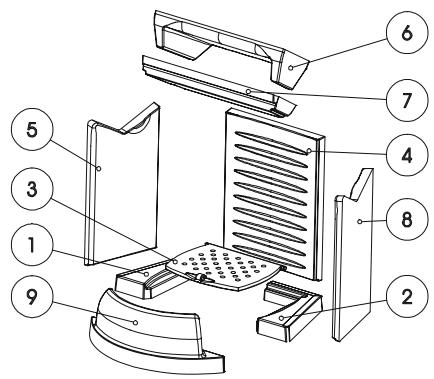

Keramott

Bezeichnung	Nr.-Skizze	Artikelnr.
Keramott Boden links	1	712732
Keramott Boden rechts	2	712731
Bodenrost	3	716408
Keramott Rückwand	4	712729
Keramott Seiteneil links	5	712736
Keramott Seiteneil rechts	8	712730
Keramott Umlenkplattehlen	6	712735
Keramott Umlenkplatte vorne	7	712734
Keramott Holzfänger	9	712733

Sonstiges

Bezeichnung	Nr.-Skizze	Artikelnr.
Prado Türglas	22	712702
Ofenlack	--	650002
Holz-Kohleanzünder	--	640067
Glasreiniger 0,5I	--	640070

Nummerierung Keramott = Einbaunleitung!

Zubehör

Bei Ihr dem Fachhändler erhalten Sie Bodenplatten aus Glas oder Stahl, Kaminbestecke, Pflegemittel oder das Heat Memory System zur Wärmespeicherung.

WICHTIG: Lassen Sie defekte Teile ausschlieblich von ihrem Kaminofenfachhändler austauschen. Damit ist gewährleistet, daß Ihr Kaminofen sicher und Funktionstüchtig ist und bleibt.

Pflege

Zur Glasreinigung verwenden Sieitte ein Spezialprodukt wie Thermohit Glasreiniger. Lackierte Oberflächen durren nur mit einem Tuch (ev. feucht) gereinigt werden. Für Edelstahloberflächen gibt es ebenfals Spezialreiniger.

1. TECHNICAL DATA

Für ihren AUSTROFLAMM-Kaminofen garantieren wir für die einwandfreie Funktion aller Bauteile aus Stahl und Guß 2 Jahre ab dem Erstverkaufsdatum. Stahl- und Gußsteile, die während der Garantiezeit Material- und / oder Verarbeitungsmängel aufweisen, werden gegen Neuteile ersetzt.

Wir gewähren keine Garantie auf Verschleißsteile (z. B.: Keramott, Dichtungen, Bodenrost), Oberflächenbeschichtungen, Lack, Glas und Keramiken.

Voraussetzungen für unsere Garantieleistung sind:

1. Ihr AUSTROFLAMM-Kaminofen wurde gemäß dem Benutzerhandbuch betrieben und von einem Fachmann installiert.
2. Der Garantieanspruch wird mit der vollständig ausgefüllen Garantiekarte und der Rechnung bei einem AUSTROFLAMM-Fachhändler geltend gemacht.

WICTIG: Unsere Garantieleistung umfaßt die kostenlose Lieferung der Neuteile. Arbeits- und Wegzeiten werden dadurch nicht umfaßt. Eine ungerechtfertige Garantieinanspruchnahme wird dem Betreiber rückbelastet.

Two-Year Guarantee

Im Garantiefall herausschneiden und Ihr dem AUSTROFLAMM-Fachhändler vorlagen!
