PRADO - Stufa a legna AUSTRO FLAMM - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Stufa a legna
Marca	AUSTRO FLAMM
Modello	PRADO
Altezza	1044 mm
Larghezza	541 mm
Profondità	434 mm
Peso	150 kg
Diametro alla base del camino	130 mm
Potenza termica nominale (DIN)	6 kW
Potenza termica massima	8 kW
Potenza termica minima	3,5 kW
Volume riscaldato (in base all'isolamento)	60 - 120 m³
Portata dei fumi (chiuso)	8,5 g/s
Temperatura dei fumi (chiuso)	285 °C
Pressione di tiraggio minima a potenza nominale	0,12 mbar
Pressione di tiraggio a 0,8 volte la potenza nominale	0,08 mbar
Combustibili consentiti	Legna naturale secca, bricchette di legna o lignite
Quantità massima di combustibile	1,3 kg di legna o 1 kg di bricchette
Umidità consigliata della legna	Inferiore al 15%
Distanze di sicurezza (oggetti infiammabili)	Anteriore: 800 mm, laterali: 250 mm
Distanze di sicurezza (oggetti non infiammabili)	Anteriore: 400 mm, laterali: 200 mm
Garanzia (acciaio e ghisa)	2 anni
Parti soggette a usura non garantite	Ceramica refrattaria, guarnizioni, griglia, vernice, vetro

Domande frequenti - PRADO AUSTRO FLAMM

Quali combustibili sono consentiti nella stufa PRADO?

I combustibili consentiti sono legna naturale secca (umidità < 15%), bricchette di legna o di lignite. Non utilizzare legna trattata né materiali infiammabili.

Qual è la quantità massima di combustibile da non superare?

La quantità massima è di 1,3 kg di legna o 1 kg di bricchette di legna. Un eccesso provoca surriscaldamento e danneggia l'apparecchio.

Come accendere correttamente la stufa PRADO?

Aprire al massimo le prese d'aria primaria e secondaria. Posizionare carta non rivestita sul fondo, poi trucioli e 1-2 ceppi. Accendere la carta, chiudere lo sportello. Una volta accesi i trucioli, chiudere l'aria primaria. Regolare la potenza con l'aria secondaria.

Cosa fare al primo utilizzo?

La vernice è ancora morbida. Riscaldare intensamente per almeno 1 ora e mezza con una finestra aperta per eliminare i vapori di cottura. L'odore scomparirà dopo diversi utilizzi.

Quali sono le distanze di sicurezza da rispettare?

Per oggetti infiammabili: 800 mm anteriormente e 250 mm lateralmente. Per oggetti non infiammabili: 400 mm anteriormente e 200 mm lateralmente.

Come pulire il vetro della stufa?

Utilizzare un prodotto specifico per vetri di stufe come Thermohit. Le parti laccate si puliscono con un panno eventualmente umido. L'acciaio inox richiede prodotti adatti.

Dove trovare i ricambi e come sostituirli?

I ricambi sono disponibili presso i rivenditori specializzati. Munirsi del numero di serie e del codice articolo. Le parti difettose devono essere sostituite da un professionista.

Qual è la garanzia della stufa AUSTRO FLAMM PRADO?

Gli elementi in acciaio e ghisa beneficiano di una garanzia di 2 anni dalla data di acquisto, a condizione di installazione da parte di un professionista e utilizzo conforme. Le parti soggette a usura (ceramica, guarnizioni, vetri) non sono coperte.

Si può asciugare la biancheria sulla stufa?

No, è vietato asciugare biancheria sull'apparecchio o nelle sue vicinanze. Gli stendibiancheria devono essere posizionati a distanza sufficiente per evitare rischi di incendio.

Qual è la potenza termica della stufa PRADO?

La potenza nominale è di 6 kW secondo DIN, con un intervallo da 3,5 a 8 kW. Il volume riscaldato consigliato è di 60 a 120 m³ in base all'isolamento.

MANUALE UTENTE PRADO AUSTRO FLAMM

Regolazione aria secondaria

Regolazione aria primaria

aperto - chiuso

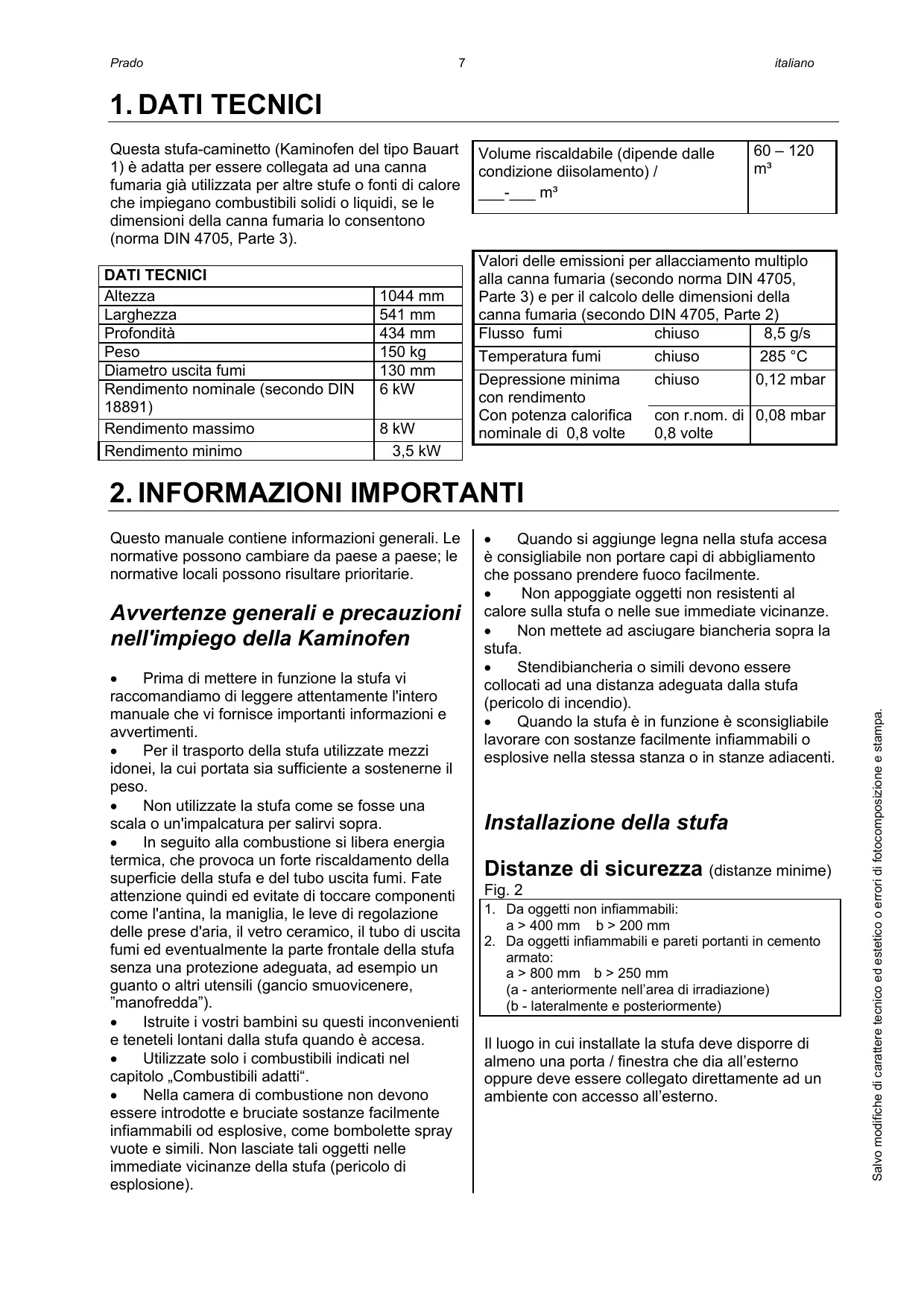

1. Dati tecnici 7
2. Informazioni importanti 7
3. Per un uso corretto della vostra Kaminofen 8
4. Prospetto dei ricambi principali 9 Garanzia 14

Sommario

Questa stufa-caminetto (Kaminofen del tipo Bauart 1) è adatta per essere collegata ad una canna fumaria non utilizzata per altre stufe o fonti di calore che impiegano combustibili solidi o liquidi, se le dimensioni della canna fumaria lo consentono (norma DIN 4705, Parte 3).

DATI TECHNICI
Altezza	1044 mm
Larghezza	541 mm
Profondità	434 mm
Peso	150 kg
Diametro uscita fumi	130 mm
Rendimento nominale (secondo DIN 18891)	6 kW
Rendimento massimo	8 kW
Rendimento minimo	3,5 kW

Volume riscaldabile (dipende dalle condizione diisolamento) / __-__ m3

60 – 120 m3

Valori delle emissioni per allacciamento multiplo alla canna fumaria (secondo norma DIN 4705, Parte 3) e per il calcolo delle dimensioni della canna fumaria (secondo DIN 4705, Parte 2)
Flusso fumi	chiuso	8,5 g/s
Temperatura fumi	chiuso	285 °C
Depressione minima con rendimento	chiuso	0,12 mbar
Con potenza calorifica nominale di 0,8 volte	con r.nom. di 0,8 volte	0,08 mbar

2. INFORMAZIONI IMPORTANTI

Questo manuale contiene informazioni generali. Le normative possono cambiare da paese a paese; le normative locali possono risultare prioritarie.

Avvertenze generali e precauzioni nell'impiego della Kaminofen

• Prima di mettere in funzione la stufa vi raccomandiamo di leggere attentamente l'intero manuale che vi fornisce importanti informazioni e avvertimenti.
• Per il trasporto della stufa utilizzate mezzi idonei, la cui portata sia sufficiente a sostenerne il peso. Non utilizzate la stufa come se fosse una scala o un'impalcatura per salirvi sopra.
• In seguito alla combustione si libera energia termica, che provoca un forte riscaldamento della superficie della stufa e del tubo di uscita fumi. Fate attenzione quando è in funzione ed evitate di toccare componenti come l'antina, la maniglia, le leve di regolazione delle prese d'aria, il vetro ceramico, il tubo di uscita fumi ed eventualmente la parte frontale della stufa, senza una protezione adeguata, ad esempio un guanto o altri utensili (gancio smuovicenere, "manofredda"). Istruite i vostri bambini su questi inconvenienti e teneteli lontani dalla stufa quando è accesa. Utilizzate solo i combustibili indicati nel capitolo "Combustibili adatti".
• Nella camera di combustione non devono essere introdotte e bruciate sostanze facilmente infiammabili od esplosive, come bombolette spray vuote e simili. Non lasciate tali oggetti nelle immediate vicinanze della stufa (pericolo di esplosione).
• Quando si aggiunge legna nella stufa accesa è consigliabile non portare capi di abbigliamento che possano prendere fuoco facilmente. Non appoggiate oggetti non resistenti al calore sulla stufa o nelle sue immediate vicinanze. Non mettete ad asciugare biancheria sopra la stufa.
• Stendibiancheria o simili devono essere collocati ad una distanza adeguata dalla stufa (pericolo di incendio).
• Quando la stufa è in funzione è sconsigliabile lavorare con sostanze facilmente infiammabili o esplosive nella stessa stanza o in stanze adiacenti.

Installazione della stufa

Distanze di sicurezza (distanze minime)

Fig. 2

1. Da oggetti non infiammabili: a > 400 mm b > 200 mm
2. Da oggetti infiammabili e pareti portanti in cemento armato: a > 800 mm b > 250 mm (a - anteriormente nell'area di irradiazione) (b - lateralmente e posteriormente)

Il luogo in cui installate la stufa deve disporre di almeno una porta / finestra che dia all'esterno oppure deve essere collegato direttamente ad un ambiente con accesso all'esterno.

Portata del pavimento

Prima di installare la stufa, accertatevi che la struttura sottostante al punto in cui volete sistemarla sia in grado di sostenerne il peso.

Collegamento del tubo di uscita fumi

Per garantire la vostra sicurezza, il collegamento dei tubi di uscita fumi alla canna fumaria è regolato da apposite norme. Per l'installazione e il collegamento rivolgetevi sempre al vostro rivenditore, che è a conoscenza di tali disposizioni.

3. PER UN USO CORRETTO DELLA VOSTRA KAMINOFEN

Quando mettete in funzione la stufa per la prima volta

La vostra Kaminofen è stata rifinita con una speciale vernice ecocompatibile. Al momento della fornitura le superfici laccate e verniciate non sono più completamente indurite. L'indurimento definitivo avviene con il calore che si sviluppa durante la prima accensione. Durante questa fase, che deve durare almeno 1,5 ore e a calore intenso, non toccate le superfici della stufa e arieggiate bene l'abitazione, per eliminare rapidamente eventuali odori e vapori causati dall'indurimento della vernice.

VI PREGHIAMO DI TENERE CONTO DEL

FATTO CHE solo dopo aver acceso la stufa varie volte per un periodo prolungato, avvertirete il caratteristico (e piacevole) odore della legna che arde.

Combustibili adatti

Legna naturale e non trattata, secca e ben conservata, tronchetti di legno pressato e mattonelle di lignite.

Quantità massime di combustibili

La massima quantità di combustibile consigliata: 1,3 kg di legna oppure 1 kg di tronchetti di legno pressato per volta. Non introducete quantità eccessive di combustibile per evitare un surriscaldamento ed un conseguente danneggiamento della stufa.

Combustione ed ecologia

Per ottenere una combustione corretta con un minimo di emissioni la legna deve essere secca (< 15 % di umidità relativa) e non trattata e non si devono superare le quantità di combustibile consigliate.

Per una corretta accensione

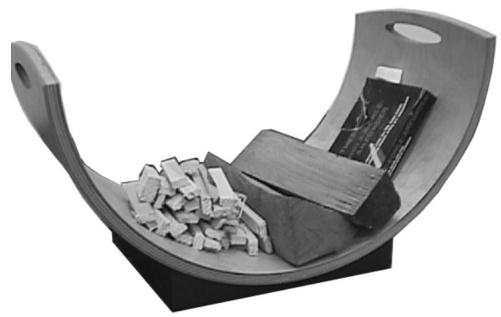

Preparate tutto l'occorrente per accendere la stufa: trucioli di legno dolce, accendifuoco (ad es. Thermohit), carta (non patinata), e legna. L'illustrazione 1 vi fornisce le indicazioni circa le giuste quantità per l'accensione.

III. 1: Materiali per l'accensione

Aprite al massimo la presa per l'aria primaria e quella per l'aria secondaria, spostando le due levette come indicato nella fig. 2 "AUF / aperto".

Aprite ora l'antina.

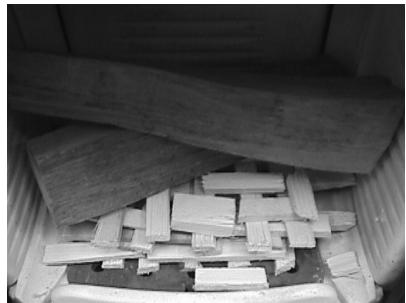

Disponete dapprima della carta (non patinata) sul fondo della camera di combustione, sopra di essa una manciata di trucioli di legno dolce e poi 1 o 2 ceppi di legna.

III. 2: Accensione

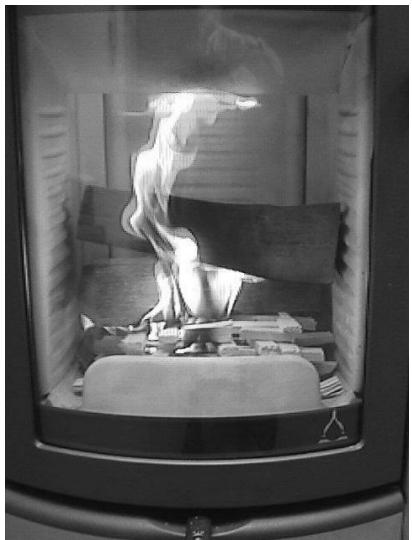

Dopo aver dato fuoco alla carta, chiudete l'antina e attendete fino a quando i trucioli stanno bruciando per poi chiudere la presa dell'aria primaria.

III.3: Chiusura presa dell'aria primaria

Quando i ceppi avranno incominciato a prendere ben fuoco, potete regolare il rendimento della stufa con la levetta dell'aria secondaria (portandola nella posizione massima otterrete il massimo del rendimento).

Questa operazione va ripetuta per ogni strato di legna che vorrete aggiungere: aprite la presa dell'aria primaria e quella dell'aria secondaria, poi l'antina (facendo attenzione), aggiungete la legna e richiudete infine l'antina. Attendete fino a quando anche la nuova legna abbia preso ben fuoco e poi chiudete nuovamente la presa dell'aria primaria, regolando infine il rendimento con la levetta dell'aria secondaria.

4. PROSPETTO DEI RICAMBI PRINCIPALI

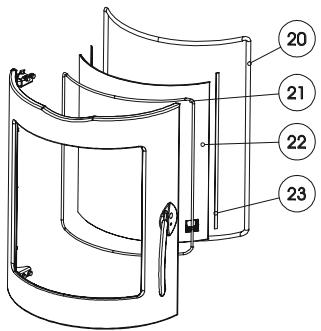

Guarnizioni

Denominazione	N. su dis.	N. art.
Guarnizione piatta 8x2 mm	23	710096
Guarnizione tonda 6 mm	21	718183
Guarnizione tonda 14 mm	20	714223

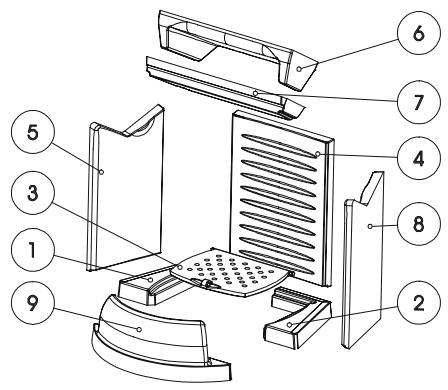

Keramott

Denominazione	N. su dis.	N. art.
Keramott di base sinistra	1	712732
Keramott di base destra	2	712731
griglia	3	716408
Keramott posteriore	4	712729
Keramott laterale sinistra	5	712736
Keramott laterale destra	8	712730
Keramott tagliafiamme post.	6	712735
Keramott tagliafiamme anteriore	7	712734
Keramott fermalegna	9	712733

Altre parti

Denominazione	N. su dis.	N. art.
Vetroceramico antina Prado	22	712702
Vernice	--	650002
Accendifuoco	--	640067
Detergente vetroceramico 0,5 I	--	640070

Numerazione dei refrattari = ordine da seguire per il montaggio!

Accessori

Presso il vostro rivenditore potete acquistare basi di protezione in vetro o acciaio, vari utensili per la stufa, prodotti per la cura e pulizia ed anche l'Heat Memory System per l'accumulazione termica.

IMPORTANTE: per la sostituzione di parti difettose rivolgetevi esclusivamente al vostro rivenditore di Kaminofen, in quel modo avrete la garanzia che la vostra stufa continuerà a funzionare in modo corretto e sicuro.

Pulizia

Per la pulizia del vetro ceramico dell'antina utilizzate gli appositi prodotti in vendita presso i rivenditori di stufe (ad es. Thermohit). Le superfici laccate della stufa vanno pulite solamente con un panno (eventualmente umido). Anche le superfici in acciaio inox vanno trattate con gli appositi detergenti.

1. CARATTERISTICHE TECNICHE

Noi garantiamo il buon funzionamento di tutti i componenti in acciaio e ghisa della vostra Kaminofen AUSTROFLAMM per una durata di 2 anni a partire dalla data della prima vendita. Le parti in acciaio e ghisa che dovessero presentare difetti di materiale e/o lavorazione durante il periodo di garanzia verranno sostituite con parti nuove.

Sono escluse dalla garanzia le parti soggette ad usura (ad es. elementi in keramott, guarnizioni, griglie della camera di combustione), nonché i rivestimenti delle superfici, vernici, vetroceramico ed elementi in ceramica.

Per avere diritto alle prestazioni di garanzia:

1. La vostra Kaminofen AUSTROFLAMM deve essere installata da personale specializzato e fatta funzionare osservando le istruzioni del manuale.
2. Occorre presentare la cartolina di garanzia correttamente compilata e lo scontrino / la fattura / la ricevuta fiscale ad uno dei rivenditori AUSTROFLAMM.

IMPORTANTE: la nostra garanzia copre la fornitura gratuita delle parti nuove e non include né la durata dell'intervento né la trasferta. I costi collegati ad una richiesta ingiustificata di prestazione di garanzia saranno addebitati all'utente.

Garanzia 2 anni
