Marke	AUSTRO FLAMM
Modell	PAN
Produkttyp	Holzofen
Höhe	1049 mm
Breite	538 mm
Tiefe	543 mm
Gewicht (ohne Keramikverkleidung)	160 kg
Gewicht (mit Keramikverkleidung)	193 kg
Rauchrohrdurchmesser	130 mm
Nennwärmeleistung	6 kW (gemäß DIN 18891)
Maximale Wärmeleistung	8 kW
Minimale Wärmeleistung	3,5 kW
Beheizbares Volumen	50 – 130 m³ (je nach Isolierung)
Zugelassene Brennstoffe	Trockenes Naturholz (Feuchtigkeit < 15%), Holzbriketts oder Braunkohlebriketts
Maximale Brennstoffmenge	1,5 kg Holz oder Holzbriketts; 1,7 kg Braunkohlebriketts
Sicherheitsabstände (nicht brennbare Gegenstände)	Vorne (a) > 400 mm, Seiten (b) > 100 mm
Sicherheitsabstände (brennbare Gegenstände)	Vorne (a) > 800 mm, Seiten (b) > 200 mm
Abgasmerkmale	Massestrom 6 g/s, Temperatur 260 °C, Druck 0,11 mbar (bei Nennleistung)
Garantie Stahl und Gusseisen	2 Jahre (Verschleißteile ausgeschlossen)
Pflege der Glaskeramik	Glaskeramik-Reiniger wie "Thermohit"
Pflege der lackierten Oberflächen	Feuchtes Tuch
Ersatzteile erhältlich	Dichtungen, Schamottesteine, Glaskeramik, Rost usw. (Referenzen im Handbuch)

Häufig gestellte Fragen - PAN AUSTRO FLAMM

Wie zünde ich den Ofen zum ersten Mal an?

Öffnen Sie die Primär- und Sekundärluftzufuhr vollständig. Legen Sie unbeschichtetes Papier auf den Boden, weiche Holzspäne und dann 1 oder 2 Holzscheite. Zünden Sie das Papier an, schließen Sie die Tür. Sobald die Späne brennen, schließen Sie die Primärluft. Regeln Sie die Leistung mit der Sekundärluft. Lassen Sie den Ofen mindestens 1,5 Stunden stark heizen, um den Lack auszuhärten. Öffnen Sie ein Fenster, um die Dämpfe abzuleiten.

Was sind die Mindestsicherheitsabstände?

Zu nicht brennbaren Gegenständen: vorne (a) > 400 mm, Seiten (b) > 100 mm. Zu brennbaren Gegenständen und tragenden Wänden aus Stahlbeton: a > 800 mm, b > 200 mm. Der Raum muss eine Tür oder ein Fenster nach außen haben.

Welchen Brennstoff verwende ich im AUSTRO FLAMM PAN Ofen?

Verwenden Sie nur trockenes Naturholz (relative Feuchtigkeit < 15 %), Holzbriketts oder Braunkohlebriketts. Verwenden Sie nicht mehr als 1,5 kg Holz oder Holzbriketts oder 1,7 kg Braunkohlebriketts, um eine Überhitzung zu vermeiden.

Wie stelle ich die Heizleistung ein?

Die Leistung wird mit dem Schieber für die Sekundärluft eingestellt. Maximale Position = maximale Leistung. Die Primärluft wird nach dem Anzünden geschlossen. Zum Nachlegen öffnen Sie zuerst beide Schieber, fügen Sie Holz hinzu, schließen Sie die Tür und schließen Sie dann die Primärluft, sobald das Holz brennt.

Wie reinige ich die Ofenscheibe?

Verwenden Sie einen Glasreiniger wie "Thermohit". Die lackierten Teile werden mit einem (ggf. feuchten) Tuch gereinigt. Für Edelstahlflächen verwenden Sie spezielle geeignete Produkte.

Was tun, wenn beim ersten Gebrauch Dämpfe austreten?

Das ist normal: Der spezielle schadstofffreie Lack härtet bei der ersten Inbetriebnahme aus. Öffnen Sie ein Fenster, um die Dämpfe abzuleiten. Möglicherweise muss mehrmals geheizt werden, bis der Geruch vollständig verschwindet.

Kann ich den Ofen als Tritthocker verwenden oder Wäsche darauf trocknen?

Nein, das ist verboten. Der Ofen darf nicht als Tritthocker oder Bühne verwendet werden. Trocknen Sie keine Wäsche auf dem Ofen und legen Sie keine hitzeempfindlichen Gegenstände in die Nähe.

Wie lege ich während des Betriebs nach?

Öffnen Sie zuerst den Schieber für die Primärluft, dann den für die Sekundärluft. Öffnen Sie vorsichtig die Tür, fügen Sie Holz hinzu, schließen Sie die Tür. Warten Sie, bis das Holz brennt, und schließen Sie dann die Primärluft. Regeln Sie die Leistung mit der Sekundärluft.

Wo finde ich Ersatzteile für den AUSTRO FLAMM PAN Ofen?

Die Ersatzteile (Dichtungen, Schamottesteine, Glaskeramik, Rost usw.) sind bei Ihrem Fachhändler erhältlich. Das Handbuch liefert die Artikelnummern für jedes Teil. Der Austausch sollte von einem Fachmann durchgeführt werden.

Welche Garantie hat der AUSTRO FLAMM PAN Ofen?

Die Garantie deckt die einwandfreie Funktion der Stahl- und Gusseisenteile für 2 Jahre ab dem ersten Kaufdatum ab. Verschleißteile (Schamottesteine, Dichtungen, Unterrost, Glaskeramik, Lack) sind ausgeschlossen. Die Garantie gilt, wenn die Installation von einem Fachmann durchgeführt wurde und die Nutzung gemäß Handbuch erfolgt.

BEDIENUNGSANLEITUNG PAN AUSTRO FLAMM

Benutzerhandbuch / manual / manuale / manuel

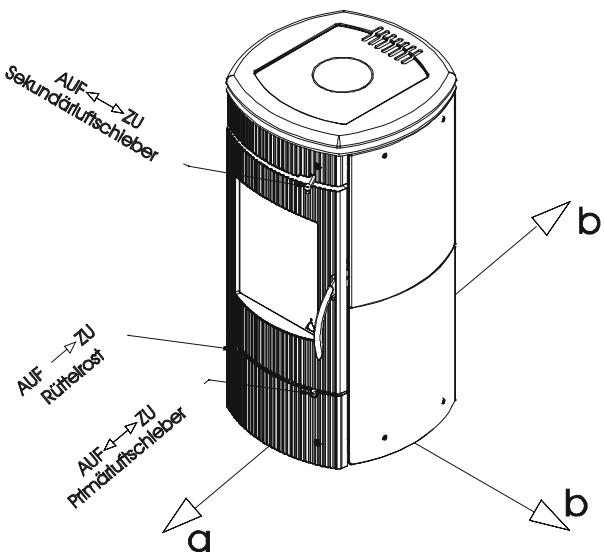

Fig. 2

deutsch

AUF-ZU

Sekundärluftschieber

Primäreluftschieber

english

open - closed

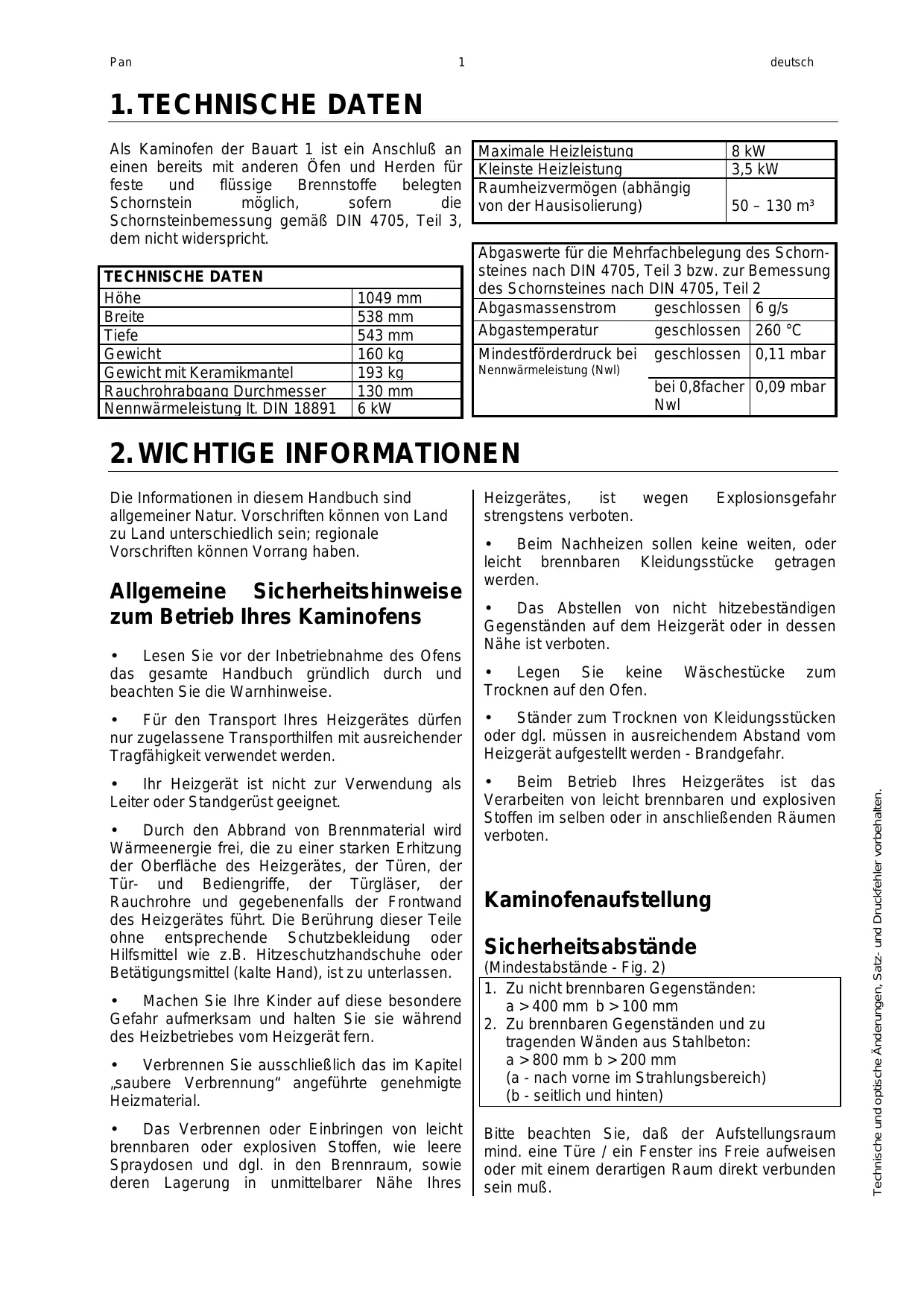

1. Techn. Daten 1
2. Wichtige Informationen 1
3. So bedieren Sie ihren Kaminofen richtig 2
4. Die wichtigsten
   Ersatzteile - Übersicht 3
   Garantie 13

english

contents

Als Kaminofen der Bauart 1 ist ein Anschluß an einen bereits mit anderen Öfen und Herden für feste und flüssige Brennstoffe belegten Schornstein möglich, sofern die Schornsteinbemessung gemäß DIN 4705, Teil 3, dem nicht widerspricht.

Maximale Heizleistung	8 kW
Kleine Heizleistung	3,5 kW
Rumheizvermögen (abhängig von der Hausisolierung)	50 – 130 m³

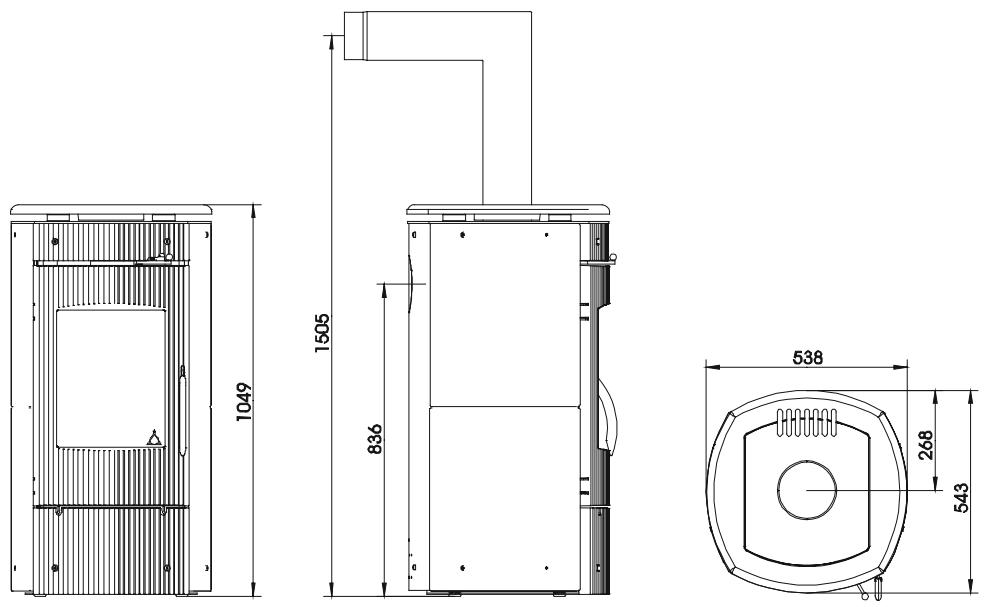

TECHNISCHE DATEN
Höhe	1049 mm
Breite	538 mm
Tiefe	543 mm
Gewicht	160 kg
Gewicht mit Keramikmantel	193 kg
Rauchrohrabgang Durchmesser	130 mm
Nennwärmeleistung lt. DIN 18891	6 kW

Abgaswerte für die Mehrfachbelegung des Schornsteines nach DIN 4705, Teil 3 bzw. zur Bemessungdes Schornsteines nach DIN 4705, Teil 2
Abgasmassenstrom	geschlossen	6 g/s
Abgastemperatur	geschlossen	260 °C
Mindestforderdruck beiNennwärmeleistung (Nwl)	geschlossen	0,11 mbar
	bei 0,8facherNwl	0,09 mbar

2. WICHTIGE INFORMATIONEN

Die Informationen in diesen Handbuch sind allgemeiner Natur. Vorschriften können von Land zu Land unterschiedlich sein; regionale Vorschriften können Vorrang haben.

Allgemeine Sicherheitshinweise zum Betrieb Ihr's Kaminofens

• Lesen Sie vor der Inbetriebnahme des Ofens das gesamte Handbuch gründlich durch und beachten Sie die Warnhinweise.
• Für den Transport Ihres Heizgerätes dürfen nur zugelassene Transporthilfen mit ausreichender Tragfähigkeit verwendet werden.
• Ihr Heizgerät ist nicht zur Verwendung als Leiter oder Standgerüst geeignet.
• Durch den Abbrand von Brennmaterial wird Wärmenergie frei, die zu einer starken Erhitzung der Oberfläche des Heizgerätes, der Turen, der Tür- und Bediengriffe, der Türglaser, der Rauchrohre und gegebenenfalls der Frontwand des Heizgerätes führt. Die Berührung dieser Teile ohne entsprechende Schutzbekleidung oder Hilfsmittel wie z.B. Hitgeschutzhandschuhe oder Betätigungsmittel (kalte Hand), ist zu unterlassen.
• Machen Sie ihre Kinder auf diese besondere Gefahr aufmerksam und halten Sie sie während des Heizbetriebes vom Heizgerät fern.
• Verbrennen Sie ausschließlich das im Kapitel „saubere Verbrennung“ angeführte genehmigte Heizmaterial.
  Das Verbrennen oder Einbringen von leicht brennbaren oder explosiven Stoffen, wie leere Spraydosen und dgl. in den Brennraum, sowie deren Lagerung in unmittelbarer Höhe Ihres

Heizgerätes, ist wegen Explosionsgefahr strengstens verboten.

• Beim Nachheizen sollen keine weiten, oder weniger brennbaren Kleidungsstücke getragen werden.
• Das Abstellen von nicht hitzebeständigen Gegenständen auf dem Heizgerät oder in dessen Nähe ist verboten.
• Legen Sie keine Wäschestücke zum Trocknen auf den Ofen.
• Ständer zum Trocknen von Kleidungsstücken oder dgl. müssen in ausreichendem Abstand vom Heizgerät aufgestellt werden - Brandgefahr.
• Beim Betrieb Ihr's Heizgerätes ist das Verarbeiten von leicht brennbaren und explosiven Stoffen im selbst oder in anschließenden Räumen verboten.

Kaminofenaufstellung

Sicherheitsabstände

(Mindestabstände - Fig. 2)

1. Zu nicht brennbaren Gegenständen: a > 400 mm b > 100 mm
2. Zu brennbaren Gegenständen und zu tragenden Wäden aus Stahlbeton: a > 800 mm b > 200 mm (a - nach vorne im Strahlungsbereich) (b - seitlich undAPHien)

Bitte beachten Sie, daß der Aufstellungsraum mind. eine Türe / ein Fenster ins Freie aufweisen oder mit einem derartigen Raum direkt verbunden sein muß.

Bodentragfähigkeit

Prufen Sie vor dem Aufstellen ob die Tragfähigkeit der Unterkonstruktion dem Gewicht Ihres Kaminofen standhalt.

Rauchrohranschluss

Für den Anschluß der Rauchrohre an den Schornstein gibt es zu ihrer eigenen Sicherheit strenge Richtlinien. Ihr Kaminofen-Fachhändler kennt diese. Beauftragen Sie daher unbedingt ihren Fachhändler mit dem Rauchrohranschluß.

3. SO BEDIENEN SIE IHREN KAMINOFEN RICTIG

Die erstige Inbetriebnahme Ihres Kaminofens

Ihr Kaminofen wurde mit einem umweltverträglichen Spezialack lackiert. Die Lackoberfläche ist bei Auslieferung Ihres Ofen noch weich. Die Aushärtung des Lacks erfolgt bei der ersten Inbetriebnahme. Die Lackoberflächearfährend这点es Vorganges nicht berührt werden. Der Kaminofen muß mindestens 1,5 Stunden stark aufgeheit werden. Bei der Aushärtung des Lackes konnen sightbare Dämpfe freiwerden. Öffnen Sie daher vor der ersten Inbetriebnahme die Fenster. Dadurch konnen die Dämpfe schnell abziehen.

BITTE BERÜCKSICHTIGEN SIE: Erst nach mehreren Heizvorgängen ist der Betrieb Ihres Kaminofen nur mehr vom heimeligen Geruch des verbrennenden Holzes geprügt.

Zugelassene Brennstoffe

Trockenes, gut abgelagertes, naturbelassenes Holz, Holzbriketts, Braunkohlebriketts.

Maximale Brennstoffmenge

Maximal aufzugebende Brennstoffmenge: 1,5 kg Holz oder Holzbriketts; 1,7 kg Braunkohlebriketts. Größere Brennstoffmengen konnen zu Überhitzung und Beschädigungen am Ofen führen!

Saubere Verbrennung

Das Brennholz muß trocken (rel. Holzfeuchte < 15 %) und unbehandelt sein und die richtige Brennholzmenge muß verbrannt werden, um eine saubere, emissionsarme Verbrennung zu erreichen.

Richtig Feuer machen

Bereiten Sie alles zum Anheiten vor - Weichholzpane, Anzündhilfe (wie zB Thermohit Holz-Kohleanzünder), unbeschichtetes Papier,

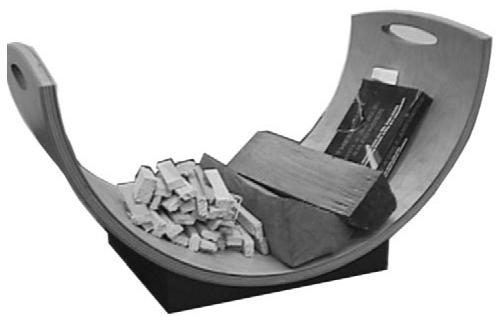

Brennholz. Fig. 3 gibt Ohnen eine Richtlinie hinsichtlich der Menge an Heizmaterial.

Fig. 3: Heizmaterial

Öffnen Sie die Primär- und Sekundärluftzufuhr maximal. Bewegen Sie dazu beide Schieber siehe Fig. 2 „AUF".

Öffnen Sie die Kaminofentür.

Legen Sie unbeschichtetes Papier auf den Feuerraumboden.

Legen Sie darauf eine handvoll Weichholzpane.
Legen Sie auf diese Späne 1-2 Scheite Holz.

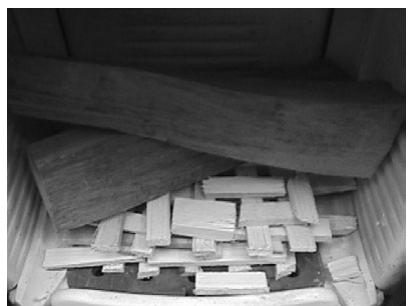

Fig. 4: Anzünden

Zünden Sie nun das Papier an.

Schließen Sie die Feuerraumtur.

Sobald die Weichholzpane gut brennen, schlieben Sie den Primäreluftschieber.

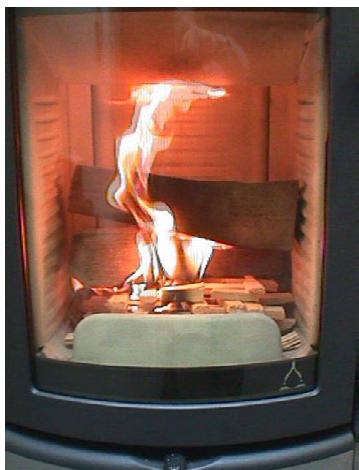

Fig. 5: Primäreluftschieber schließen

Sobald die Holzsche gut brennen, können Sie mit dem Sekundärluftschieber die Heizleistung regulieren (Schieber auf Maximalstellung „AUF“ =规模最大 Heizleistung – siehe Fig. 2).

Beim Nachlagen gehen Sie prinzipiell wie beim Anheizen vor: Primäreluftschieber öffnen, Sekundäreluftschieber öffnen, Kamintüre vorsichtig {. Offnen, Holz nachlagen, Kaminofentüre schlieben. Warten Sie, bis das nachgelegte Holz brennt. Dann schreiben Sie den Primäreluftschieber. Regel Sie in der Folge die Heizleistung mit dem Sekundäreluftschieber.

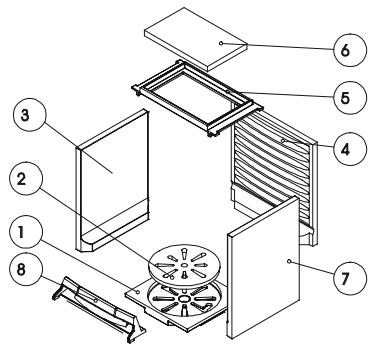

4. DIE WICHTIGSTEN ERSATZTEILE - ÜBERSICHT

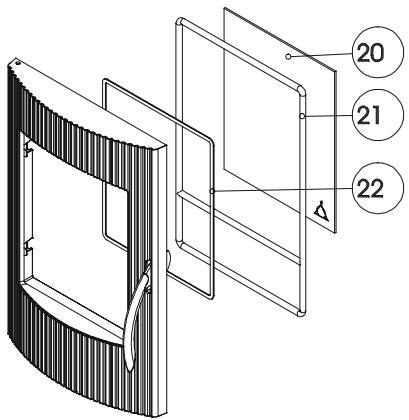

Dichtungen

Bezeichnung	Nr.-Skizze	Artikelnr.
Dichtung flach 8 x 2 x 1500 mm	22	710096
Dichtung rund d= 12 x 1200 mm	21	710338

Keramott

Bezeichnung	Nr.-Skizze	Artikelnr.
Pan Keramott Seitenstein	3/7	710023
Pan Keramott Rückwand	4	710024
Pan Umlenkplatte Vermeculite	6	712063
Pan Zugplatte	5	712062
Pan Holzfänger	8	712061
Pan Bodenrost	1	712064
Pan/G3 Rüttelrost	2	716122

Sonstiges

Bezeichnung	Nr.-Skizze	Artikelnr.
Pan Türglas	20	711722
Ofenlack	--	650002
Holz-Kohleanzünder	--	640067
Glasreiniger 0,5I	--	640070

Numerierung Keramott = Einbauanleitung!

Zubehör

Bei Ihrem Fachhändler erhalten Sie Bodenplatten aus Glas oder Stahl, Kaminbestecke und Pflegemittel.

WICHTIG: Lassen Sie defekte Teile ausschließlich von Ihr Kaminofenfachhändler austauschen. Damit ist gewährleistet, daß Ihr Kaminofen sicher und Funktionstüchtig ist und bleibt.

Pflege

Zur Glasreinigung verwenden Sieitte ein Spezialprodukt wie Thermohit Glasreiniger. Lackierte Oberflächen dürfen nur mit einem Tuch (ev. feucht) gereinigt werden. Für Edelstahloberflächen gibt es ebenfalls Spezialreiniger.

1. TECHNICAL DATA

Für ihren AUSTROFLAMM-Kaminofen garantieren wir für die einwandfreie Funktion aller Bauteile aus Stahl und Guß 2 Jahre ab dem Erstverkaufsdatum. Stahl- und Gußsteile, die während der Garantiezeit Material- und / oder Verarbeitungsmängel aufweisen, werden gegen Neuteile ersetzt.

Wir gewähren keine Garantie auf Verschleisteile (z. B.: Keramott, Dichtungen, Bodenrost), Oberflächenbeschrichtungen, Lack, Glas und Keramiken.

Voraussetzungen für unsere Garantieleistung sind:

1. Ihr AUSTROFLAMM-Kaminofen wurde gemäß dem Benutzerhandbuch betrieben und von einem Fachmann installiert.
2. Der Garantieanspruch wird mit der vollständig ausgeführten Garantiekarte und der Rechnung bei einem AUSTROFLAMM-Fachhändler geltend gemacht.

WICTIG: Unsere Garantieleistung umfaßt die kostenlose Lieferung der Neuteile. Arbeits- und Wegzeiten werden dadurch nicht umfaßt. Eine ungerechtfertigte Garantieinanspruchnahme wird dem Betreiber rückbelastet.

Two-Year Guarantee

Im Garantiefall herausschneiden und Ihr dem AUSTROFLAMM-Fachhandler vorlagen!
