Marca	AUSTRO FLAMM
Modello	PAN
Tipo di prodotto	Stufa a legna
Altezza	1049 mm
Larghezza	538 mm
Profondità	543 mm
Peso (senza rivestimento ceramico)	160 kg
Peso (con rivestimento ceramico)	193 kg
Diametro del camino	130 mm
Potenza termica nominale	6 kW (secondo DIN 18891)
Potenza termica massima	8 kW
Potenza termica minima	3,5 kW
Volume riscaldato	50 – 130 m³ (a seconda dell'isolamento)
Combustibili consentiti	Legna naturale secca (umidità < 15%), bricchette di legna o lignite
Quantità massima di combustibile	1,5 kg di legna o bricchette di legna; 1,7 kg di bricchette di lignite
Distanze di sicurezza (oggetti non infiammabili)	Davanti (a) > 400 mm, Lati (b) > 100 mm
Distanze di sicurezza (oggetti infiammabili)	Davanti (a) > 800 mm, Lati (b) > 200 mm
Caratteristiche dei gas di combustione	Portata 6 g/s, Temperatura 260 °C, Pressione 0,11 mbar (a potenza nominale)
Garanzia acciaio e ghisa	2 anni (parti soggette a usura escluse)
Manutenzione del vetro	Prodotto per vetri tipo "Thermohit"
Manutenzione delle superfici laccate	Panno umido
Ricambi disponibili	Guarnizioni, ceramiche refrattarie, vetro, griglia, ecc. (riferimenti nel manuale)

Domande frequenti - PAN AUSTRO FLAMM

Come accendere la stufa per la prima volta?

Aprire al massimo le prese d'aria primaria e secondaria. Posizionare carta non rivestita sul fondo, trucioli di legno tenero, quindi 1 o 2 ceppi. Accendere la carta, chiudere la porta. Non appena i trucioli bruciano, chiudere l'aria primaria. Regolare la potenza con l'aria secondaria. Lasciare scaldare fortemente per almeno 1 ora e 30 minuti per indurire la vernice. Aprire una finestra per evacuare i vapori.

Quali sono le distanze di sicurezza minime?

Rispetto a oggetti non infiammabili: davanti (a) > 400 mm, lati (b) > 100 mm. Rispetto a oggetti infiammabili e muri portanti in cemento armato: a > 800 mm, b > 200 mm. Il locale deve avere una porta o finestra che dia all'esterno.

Quale combustibile utilizzare nella stufa AUSTRO FLAMM PAN?

Utilizzare solo legna naturale secca (umidità relativa < 15 %), bricchette di legna o lignite. Non utilizzare più di 1,5 kg di legna o bricchette di legna, o 1,7 kg di bricchette di lignite, per evitare il surriscaldamento.

Come regolare la potenza di riscaldamento?

La potenza si regola con il cursore di ingresso dell'aria secondaria. Posizione massima = potenza massima. L'aria primaria viene chiusa dopo l'accensione. Per ricaricare, aprire prima entrambi i cursori, aggiungere legna, chiudere la porta, quindi chiudere l'aria primaria una volta che la legna è in fiamme.

Come pulire il vetro della stufa?

Utilizzare un prodotto per vetri come "Thermohit". Le parti laccate si puliscono con un panno (eventualmente umido). Per le superfici inox, utilizzare prodotti speciali adatti.

Cosa fare se si sprigionano vapori durante il primo utilizzo?

È normale: la vernice speciale non inquinante si indurisce durante la prima messa in servizio. Aprire una finestra per evacuare i vapori. Potrebbe essere necessario riscaldare più volte affinché l'odore scompaia completamente.

Posso usare la stufa come gradino o asciugare i panni?

No, è vietato. La stufa non deve essere usata come gradino o pedana. Non asciugare panni sulla stufa e non depositare oggetti che non resistono al calore nelle vicinanze.

Come ricaricare la stufa durante il funzionamento?

Aprire prima il cursore dell'aria primaria, poi quello dell'aria secondaria. Aprire cautamente la porta, aggiungere legna, chiudere la porta. Attendere che la legna si accenda, poi chiudere l'aria primaria. Regolare la potenza con l'aria secondaria.

Dove trovare i ricambi della stufa AUSTRO FLAMM PAN?

I ricambi (guarnizioni, ceramiche refrattarie, vetro, griglia, ecc.) sono disponibili presso il rivenditore specializzato. Il manuale fornisce i riferimenti articolo per ogni pezzo. La sostituzione deve essere effettuata da un professionista.

Qual è la garanzia della stufa AUSTRO FLAMM PAN?

La garanzia copre il corretto funzionamento degli elementi in acciaio e ghisa per 2 anni dalla data del primo acquisto. Le parti soggette a usura (ceramica refrattaria, guarnizioni, griglia di fondo, vetro, vernice) sono escluse. La garanzia si applica se l'installazione è stata effettuata da uno specialista e l'utilizzo è conforme al manuale.

MANUALE UTENTE PAN AUSTRO FLAMM

Regolazione aria secondaria

Regolazione aria primaria

français

ouvert - fermé

1
2. Informazioni importanti 7
3. Per un uso corretto della vostra Kaminofen 8
4.Prospetto dei ricambi principali 9 Garanzia 14

français

sommaire

Questa stufa-caminetto (Kaminofen del tipo Bauart 1) è adatta per essere collegata ad una canna fumaria più utilizzata per altre stufe o fonti di calore che impiegano combustibili solidi o liquidi, se le dimensioni della canna fumaria lo consentono (norma DIN 4705, Parte 3).

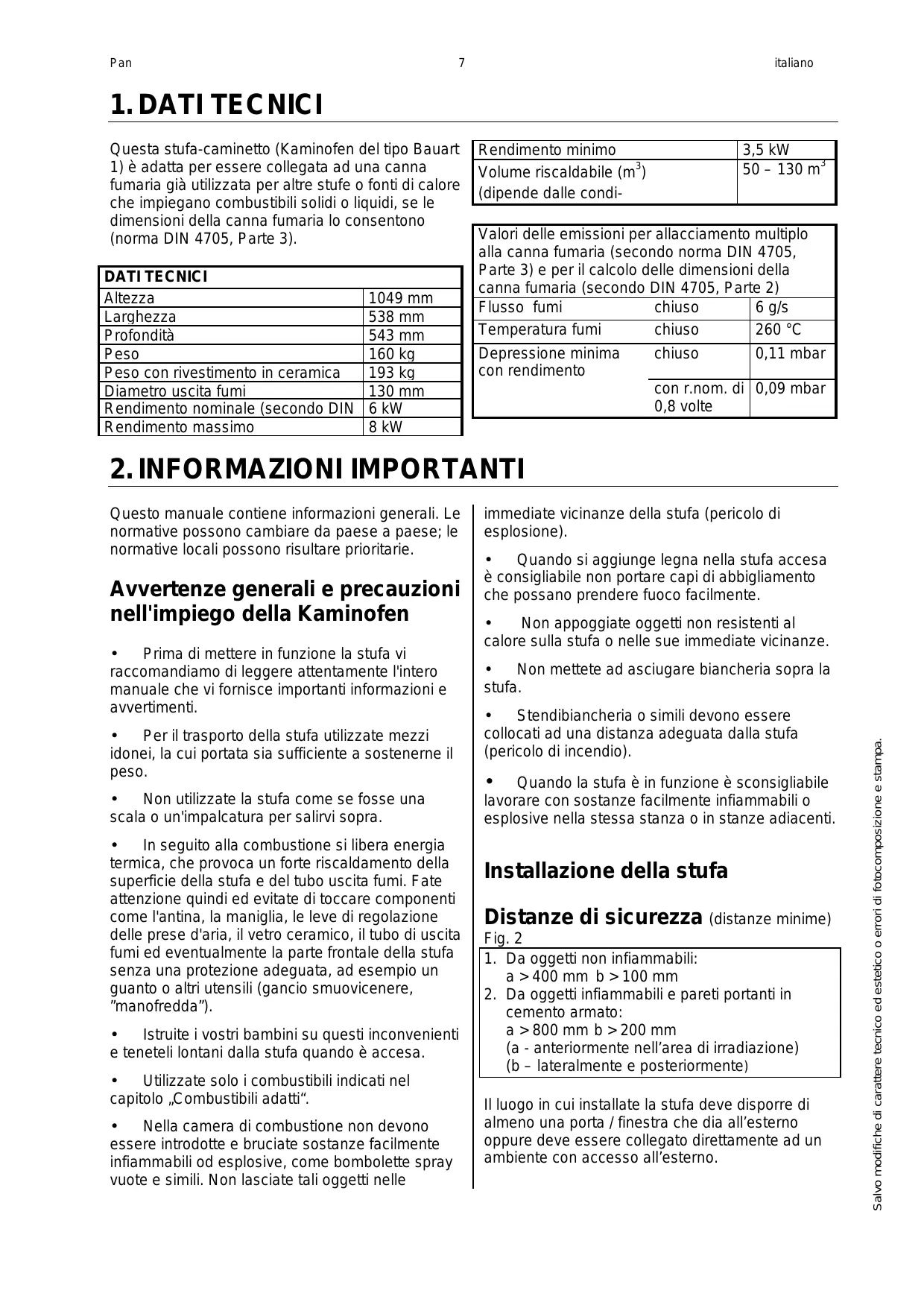

DATI TECHNICI
Altezza	1049 mm
Larghezza	538 mm
Profondità	543 mm
Peso	160 kg
Peso con rivestimento in ceramicà	193 kg
Diametro uscita fumi	130 mm
Rendimento nominale (secondo DIN	6 kW
Rendimento massimo	8 kW

Rendimento minimo	3,5 kW
Volume riscaldabile (m3) (dipende/DDLE condi-	50 – 130 m3

Valori delle emissioni per allacciameto multiplo alla canna fumaria (secondo norma DIN 4705, Parte 3) e per il calcolo delle dimensioni della canna fumaria (secondo DIN 4705, Parte 2)
Flusso fumi	chiuso	6 g/s
Temperatura fumi	chiuso	260 °C
Depressione minima con rendimento	chiuso	0,11 mbar
	con r.nom. di 0,8 volte	0,09 mbar

2. INFORMAZIONI IMPORTANTI

Questo manuale contiene informazioni generali. Le normative possonoambiare da paese a paese; le normative locali possono risultare prioritarie.

Avvertenze generali e precauzioni nell'impiego della Kaminofen

• Prima di mettere in funzione la stufa vi raccomandiamo di leggere attendamente l'intero manuale che vi fornisce importanti informazioni e avvertimenti.
  Per il trasporto della stufa utilizzate mezzi idonei, la cui portata sia sufficiente a sostenerne il peso.
  Nonutilizzate la stufa come se fosse unaScala o un'impalcatura per salirvi sopra.
• In seguito alla combustione si libera energia termica, che provoca un forte riscaldamento della superficie della stufa e del tubo uscita fumi. Fate attenzione quando ed evitate di toccare componenti come l'antina, la maniglia, le leve di regolazione delle prese d'aria, il vetro ceramicico, il tubo di uscita fumi ed eventualmente la parte frontale della stufa除去 una protezione adeguata, ad esempio un quanto o altri utensili (gancio smuovicenere, "manofredda").
• Istruite i vostri bambini su quosti inconvenienti e teneteli lontani alla stufa quando è accesa.
  Utilizzate solo i combustibili indicati nel capitolo „Combustibili adatti".
• Nella camera di combustione non devono essere introdotte e bruciate sostanze lavoramente infiammabili od explosive, come bombolette spray vuote e simili. Non lasciate tali oggetti nelle

immediate vicinanze della stufa (pericolo di esplsoione).

• Quando si aggiunge legna nella stufa accasa è consigliabile non portare capi di abbligamento che possano prendere fuoco lavorante.
  Non appoggiate oggetti non resistenti al calore sulla stufa o nelle sue immediate vicinanze.
  Non mettete ad asciugare biancheria sopra la stufa.
• Stendibiancheria o simili devono essere collocati ad una distance adeguata alla stufa (pericolo di incendio).
• Quando la stufa è in funzione è sconsigliabile lavorare con sostanze disponmente infiammabili o esplosive nella stessaStanza o in stanze adiacenti.

Installazione della stufa

Distanze di sicurezza (distance minime)

Fig. 2

1. Da oggetti non infiammabili: a >400 mm b >100 mm
2. Da oggetti infiammabili e pareti portanti in cemento armato:

a > 800 mm b > 200 mm
(a - anteriormente nell'area di irradiazione)
(b - lateralmente e posterioriorte)

Il luogo in cui installate la stufa deve disporre di almeno una porta / finestra che dia all'esterno oppure deve essere collegato direttamente ad un ambiente con accesso all'esterno.

Portata del pavimento

Prima di installare la stufa, accertatevi che la struttura sottostante al punto in cui volete系統arla sua in grado di sostarne il peso.

Collegamento del tubo di uscita fumi

Per garantire la vostra sicurezza, il collegamento dei tubi di uscita fumi alla canna fumaria è regolato da apposite norme. Per l'installazione e il collegamento rivolgetevi quando al vosto rivenditore, che è a conoscenza di tali disposizioni.

3. PER UN USO CORRETTO DELLA VOSTRA KAMINOFEN

Quando mettete in funzione la stufa per la primaolta

La vostra Kaminofen è stata rifinita con una speciale vernice ecocompatibile. Al momento della fornitura le superfici laccate e verniciate non sono più completemente indurite. L'indurimento definitivo avviene con il calore che si sviluppa durante la prima accensione. Durante esta fase, che deve durare almeno 1,5 ore e a calore intenso, non toccate le superfici della stufa e arieggiate bene l'abitazione, per eliminare rapidamente eventuali odori e vapori causati dall'indurimento della vernice.

VI PREGHIAMO DI TENERE CONTO DEL

FATTO CHE solo dopo aver acceso la stufa varie volte per un periodo continuato, avvertirete il caratteristico (e piacevole) odore della legna che arde.

Combustibili adatti

Legna naturale e non trattata, secca e ben conservata, tronchetti di legno pressato e mattonelle di lignite.

Quantità massime di combustibili

La massima quantità di combustibile consigliata: 1,5 kg di legna oppure e di tronchetti di legno pressato per volta; 1,7 kg mattonelle di lignite. Non introducete quantità eccessive di combustibile per evitare un surriscaldamento ed un seguente danneggiamento della stufa.

Combustione ed ecologia

Per ottenere una combustione corretta con un minimo di emissioni la legna deve essere secca (< 15% di umidità relativa) e non trattata e non si devono superare le quantità di combustibile consigliate.

Per una corretta accensione

Preparate tutto l'occorrente per accendere la stufa: trucoli di legno dolce, accendifuoco (ad es. Thermohit), carta (non patinata), e legna. L'illustrazione 1 vi fornisce leindicazioni circa le giuste quantità per l'accensione.

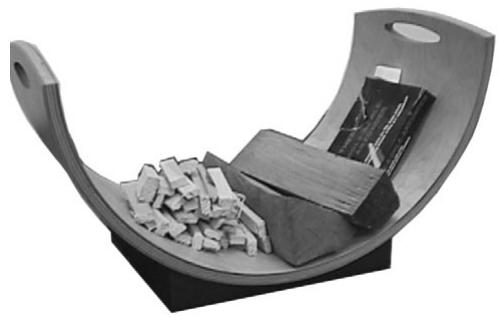

III. 1: Materiali per l'accensione

Aprite al massimo la presa per l'aria primaria e quella per l'aria secondaria, spostando le due levette come indicato nella fig. 2 "AUF / aperto".

Aprite ora l'antina.

Disponete daprima della carta (non patinata) sul fondo della camera di combustione, sopra diessa una manciata di trucoli di legno dolce e poi 1 o 2 ceppi di legna.

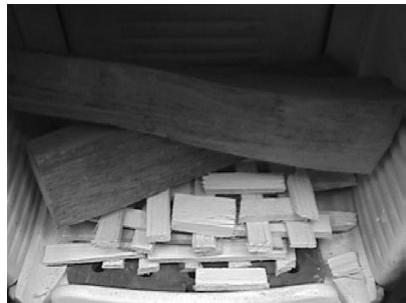

III. 2: Accensione

Dopo aver dato fuoco alla carta, chiudete l'antina e attendete fino a quando i trucoli stanno bruciando per poi chiudere la presa dell'aria primaria.

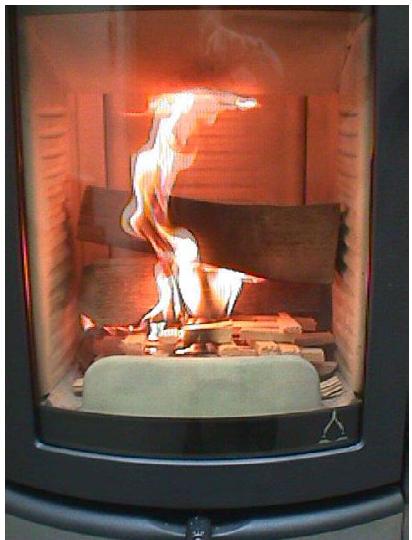

III. 3: Chiudere la presa dell'aria primaria

Quando又能 i ceppi avranno incominciato a predere ben fuoco, potete regolare il rendimento della stufa con la levetta dell'aria secondaria (portandola nella posizione massima otterrete il massimo del rendimento).

Questa operazione va ripetuta per agli strato di legna che vorrete aggiungere: aprite la presa dell'aria primaria e quella dell'aria secondaria, poi l'antina (facendoattenzione),aggiungete la legna e richiudete infine l'antina. Attendete fino a quando ancche la nuova legna abbia preso ben fuoco e poi chiudete nuovamente la presa dell'aria primaria, regolando infine il rendimento con la levetta dell'aria secondaria.

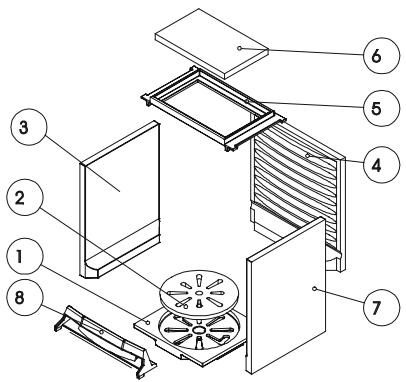

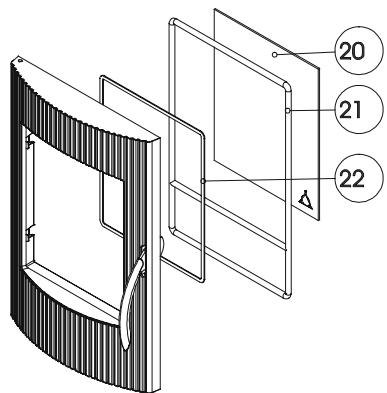

4. PROSPETTO DEI RICAMBI PRINCIPALI

Guarnizioni

Denominazione	N. su dis.	N. art.
Guarnizione piatta 8 x 2 x 1500 mm	22	710096
Guarnizione tonda d= 12 x 1200 mm	21	710338

Keramott

Denominazione	N. su dis.	N. art.
Pan Keramott laterale	3/7	710023
Pan Keramott posteriore	4	710024
Pan Vermiculite tagliafiamme	6	712063
Pan tagliafiamme acciaio	5	712062
Pan fermalegna	8	712061
Pan griglia	1	712064
Pan/G3 griglia	2	716122

Altre parti

Denominazione	N. su dis.	N. art.
Vetroceramico antina Pan	20	711722
Vernice	--	650002
Accendifuoco	--	640067
Detergente vetroceramico 0,5 I	--	640070

Numerazione dei refrattari = istruzioni di montaggio

Accessor

Presso il vostro rivenditore potete acquistare basi di protezione in vetro o acciaio, vari utensili per la stufa, prodotti per la cura e pulizia.

IMPORTANTE: per la sostituzione di parti difettose rivolgetevi esclusivamene al vosto rivenditore di Kaminofen, in quello modo avrete la garanzia che la vostra stufa continuera a funzionare in modo corretto e sicuro.

Pulizia

Per la pulizia del vetro ceramico dell'antina utilizzate gli apposti prodotti in vendita pressi i rivenditori di stufe (ad es. Thermohit). Le superfici laccate della stufa vanno pulite solamente con un panno (eventualmente umido). Anche per le superfici in acciaio inox vanno trattate con gli apposti detergenti.

Noi garantiamo il buon funzionamento di tutti i componenti in acciaio e ghisa della vostra Kaminofen AUSTROFLAMM per una durata di 2 anni a partire alla data della prima vendita. Le parti in acciaio e ghisa che dovessero presentare difetti di materiale e/o lavorazione durante il periodo di garanzia verranno sostituite con parti nuove.

Sono esclude alla garanzia le parti soggette ad usura (ad es. elementi in keramott, guarnizioni, griglie della camera di combustione), nonché i rivestimenti delle superfici, vernici, vetroceramico ed elementi in ceramica.

Per averede diritto alle prestazioni di garanzia:

1. La vostra Kaminofen AUSTROFLAMM deve essere installata da personale specializzato e fattà funzionare osservando le istruzioni del manuale.
2. Occorre presentare la cartolina di garanzia correttamente compilata e lo scontrino / la fattura / la ricevuta fiscale ad uno dei rivenditori AUSTROFLAMM.

IMPORTANTE: la nostra Garanzia copre la fornitura gratuite delle parti nuove e non include né la durata dell'intervento né la trasferta. I costi collegati ad una richiesta ingiustificata di prestazione di garanzia saranno addebitati all'utente.

Garantie 2 ans
