Produkttyp	Holzofen
Marke	AUSTRO FLAMM
Modell	GUSSOFEN WIEN
Höhe	709 mm
Breite	690 mm
Tiefe	582 mm
Gewicht	160 kg
Rauchrohrdurchmesser	150 mm
Nennwärmeleistung	11 kW
Maximale Wärmeleistung	16 kW
Minimale Wärmeleistung	5 kW
Beheizbares Volumen	100 – 280 m³
Abgasmassenstrom (Nenn)	16 g/s
Abgastemperatur (Nenn)	386 °C
Mindestförderdruck (Nenn)	0,11 mbar
Zugelassene Brennstoffe	Trockenes Naturholz, Holz- oder Braunkohlebriketts
Maximale Brennstoffmenge	4,8 kg Holz oder 3,6 kg Briketts
Sicherheitsabstände (brennbare Gegenstände)	Vorne > 800 mm, Seiten > 800 mm
Sicherheitsabstände (nicht brennbare Gegenstände)	Vorne > 400 mm, Seiten > 200 mm
Jährliche Wartung	Reinigung des Ofens und Schornsteinfegen durch einen Fachmann
Garantie (Stahl und Gusseisen)	2 Jahre
Verschleißteile nicht garantiert	Schamott, Dichtungen, Rost, Glas, Lack
Empfohlenes Glasreiniger	Thermohit oder spezielles Ofenglasreinigungsmittel

Häufig gestellte Fragen - GUSSOFEN WIEN AUSTRO FLAMM

Welche Brennstoffe sind für den Ofen GUSSOFEN WIEN zugelassen?

Der Ofen akzeptiert trockenes Naturholz (Feuchtigkeit < 15 %), Holzbriketts und Braunkohlebriketts. Verwenden Sie kein behandeltes Holz, Abfälle oder Kunststoffe.

Wie hoch ist die maximale Brennstoffmenge?

Überschreiten Sie nicht 4,8 kg Holz oder 3,6 kg Holzbriketts pro Beschickung, um Überhitzung zu vermeiden.

Wie führe ich die erste Inbetriebnahme durch?

Lassen Sie den Ofen die ersten Male mindestens 1h30 stark heizen. Öffnen Sie ein Fenster, um die Lackdämpfe abzuleiten. Wiederholen Sie, bis der Geruch verschwindet.

Welche Sicherheitsabstände sind einzuhalten?

Für brennbare Gegenstände: Vorne > 800 mm, Seiten > 800 mm. Für nicht brennbare Gegenstände: Vorne > 400 mm, Seiten > 200 mm.

Wie zünde ich den Ofen richtig an?

Öffnen Sie die primären und sekundären Luftzufuhren maximal. Legen Sie Papier, Holzspäne und 1 oder 2 Holzscheite. Zünden Sie das Papier an und schließen Sie die Tür. Regeln Sie die Leistung mit dem Schieber, sobald das Feuer gut brennt.

Was tun bei einem Brand im Schornstein?

Schließen Sie sofort alle Luftzufuhren und verständigen Sie die Feuerwehr. Lassen Sie nach dem Brand den Schornstein von einem Fachmann überprüfen.

Wie reinige ich die Ofenscheibe?

Verwenden Sie ein spezielles Ofenglasreinigungsmittel wie Thermohit. Für lackierte Teile verwenden Sie ein feuchtes Tuch. Für Edelstahl spezielle Produkte.

Wie oft wird die Wartung empfohlen?

Der Ofen und der Schornstein müssen mindestens einmal jährlich von einem Fachmann gereinigt werden (Kehren). Überprüfen Sie auch die Dichtigkeit der Dichtungen.

Welche Teile sind von der Garantie abgedeckt?

Die Garantie von 2 Jahren deckt Material- und Herstellungsfehler der Stahl- und Gusseisenteile ab. Verschleißteile (Schamott, Dichtungen, Glas, Lack) sind ausgeschlossen.

Kann ich den Ofen selbst installieren?

Nein, die Installation muss von einem Fachinstallateur durchgeführt werden, um Sicherheit und Einhaltung der Normen zu gewährleisten (Anschluss an den Schornstein, Abstände usw.).

BEDIENUNGSANLEITUNG GUSSOFEN WIEN AUSTRO FLAMM

Benutzerhandbuch / manual / manuale / manuel

Gussofen Wien

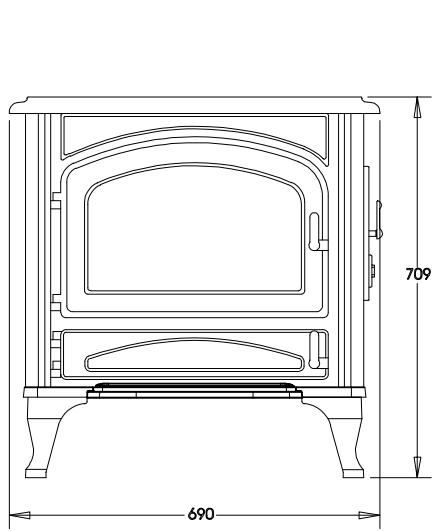

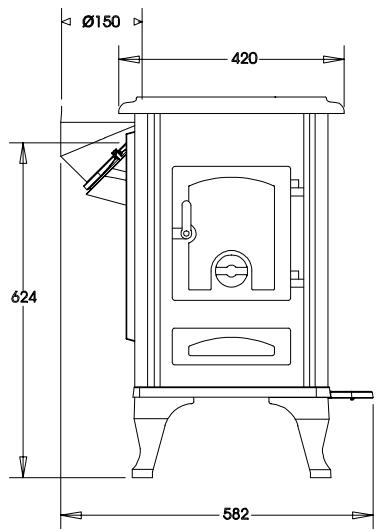

Fig. 1

Fig. 2

deutsch

AUF-ZU

Sekundärluftschieber

Primäreluftschieber

english

open - closed

1. Techn. Daten 1
2. Wichtige Informationen 1
3. So bedieren Sie ihren Kaminofen richtig 2
4. Die wichtigsten
   Ersatzteile - Übersicht 3
   Garantie 13

english

Contents

Als Gussofen der Bauart 2 ist ein Anschluß an einen bereits mit anderen Öfen und Herden für feste und flüssige Brennstoffe belegten Schornstein nicht zulässig.

Kleine Heizleistung	5 kW
Raumheizvermögen (abhängig von der Hausisolierung)	100 – 280 m3

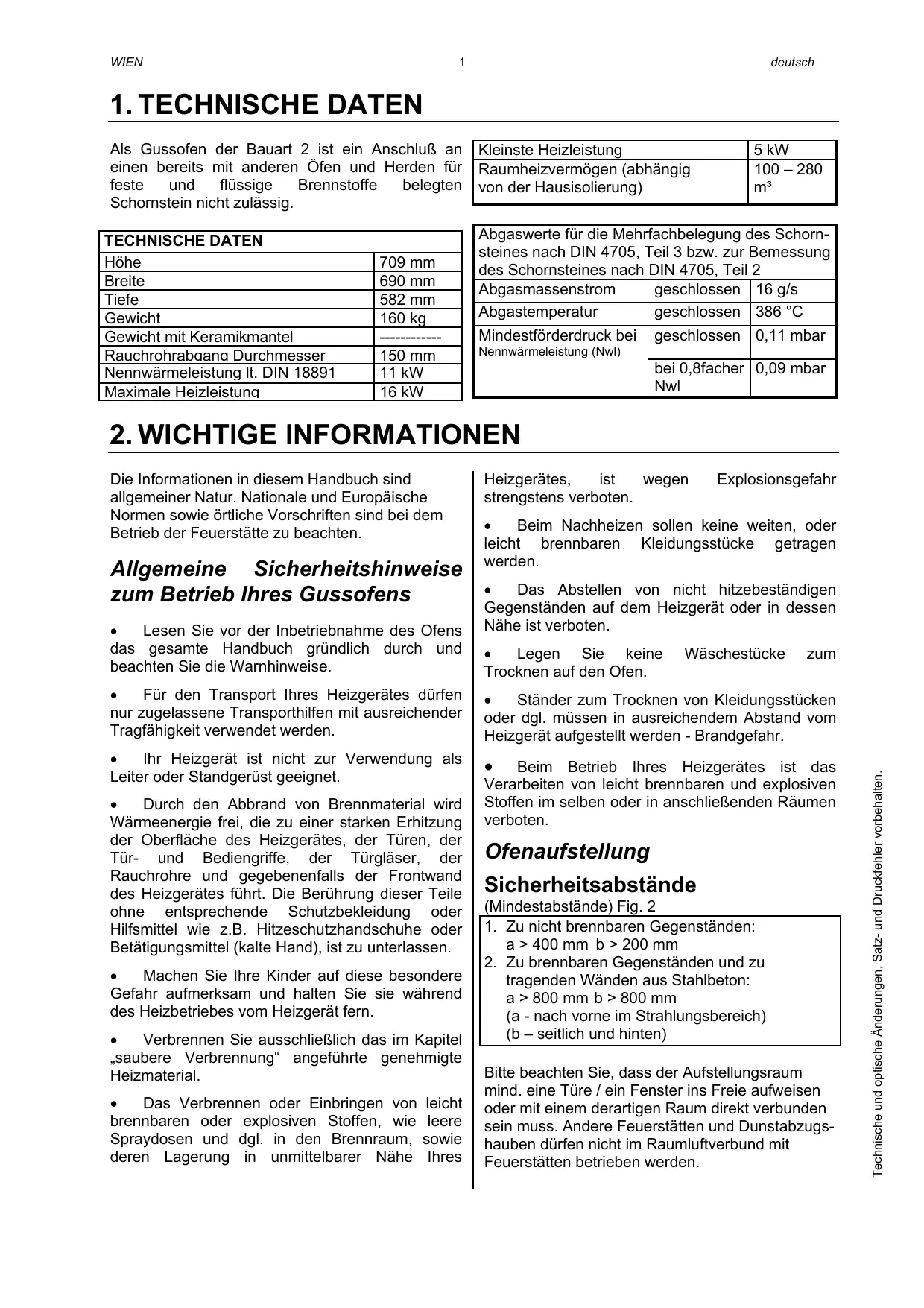

TECHNISCHE DATEN
Höhe	709 mm
Breite	690 mm
Tiefe	582 mm
Gewicht	160 kg
Gewicht mit Keramikmantel	--------
Rauchrohrabgang Durchmesser	150 mm
Nennwärmeleistung lt. DIN 18891	11 kW
Maximale Heizleistung	16 kW

Abgaswerte für die Mehrfachbelegung des Schornsteines nach DIN 4705, Teil 3 bzw. zur Bemessungdes Schornsteines nach DIN 4705, Teil 2
Abgasmassenstrom	geschlossen	16 g/s
Abgastemperatur	geschlossen	386 °C
Mindestforderdruck beiNennwärmeleistung (Nwl)	geschlossen	0,11 mbar
	bei 0,8facherNwl	0,09 mbar

2. WICHTIGE INFORMATIONEN

Die Informationen in thisem Handbuch sind allgemeiner Natur. Nationale und Europäische Normen sowie örtliche Vorschriften sind bei dem Betrieb der Feuerstätte zu beachten.

Allgemeine Sicherheitshinweise zum Betrieb Ihr's Gussofens

• Lesen Sie vor der Inbetriebnahme des Ofens das gesamte Handbuch grundlich durch und beachten Sie die Warnhinweise.
• Für den Transport Ihres Heizgerätes)dürfen nur zugelassene Transporthilfen mit ausreichender Tragfähigkeit verwendet werden.
• Ihr Heizgerät ist nicht zur Verwendung als Leiter oder Standgerüst geeignet.
• Durch den Abbrand von Brennmaterial wird Wärmenergie frei, die zu einer starken Erhütung der Oberfläche des Heizgerätes, der Türen, der Tür- und Bediengriffe, der Türglaser, der Rauchrohre und gegebenenfalls der Frontwand des Heizgerätes führt. Die Berührung dieser Teile ohne entsprechende Schutzbekleidung oder Hilfsmittel wie z.B. Hitzeschutzhandschuhe oder Betätigungsmittel (kalte Hand), ist zu unterlassen.
• Machen Sie ihre Kinder auf diese besondere Gefahr aufmerksam und halten Sie sie während des Heizbetriebes vom Heizgerät fern.
• Verbrennen Sie ausschließlich das im Kapitel „saubere Verbrennung“ angeführte genehmigte Heizmaterial.
  Das Verbrennen oder Einbringen von leicht brennbaren oder explosiven Stoffen, wie leere Spraydosen und dgl. in den Brennraum, sowie deren Lagerung in unmittelbarer Höhe Ihres

Heizgerätes, ist wegen Explosionsgefahr strengstens verboten.

• Beim Nachheizen sollen keine weiten, oder weniger brennbaren Kleidungsstücke getragen werden.
• Das Abstellen von nicht hitzebeständigen Gegenständen auf dem Heizgerät oder in dessen Nähe ist verboten.
• Legen Sie keine Wäschestücke zum Trocknen auf den Ofen.
• Ständer zum Trocknen von Kleidungsstücken oder dgl. müssen in ausreichendem Abstand vom Heizgerät aufgestellt werden - Brandgefahr.
• Beim Betrieb Ihr's Heizgerätes ist das Verarbeiten von leicht brennbaren und explosiven Stoffen im selbst oder in anschließenden Räumen verboten.

Ofenaufstellung

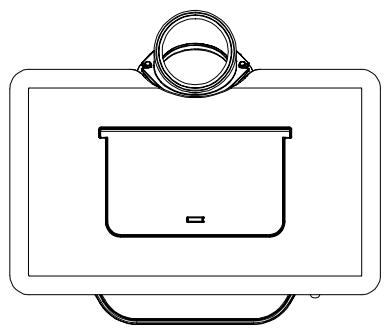

Sicherheitsabstände

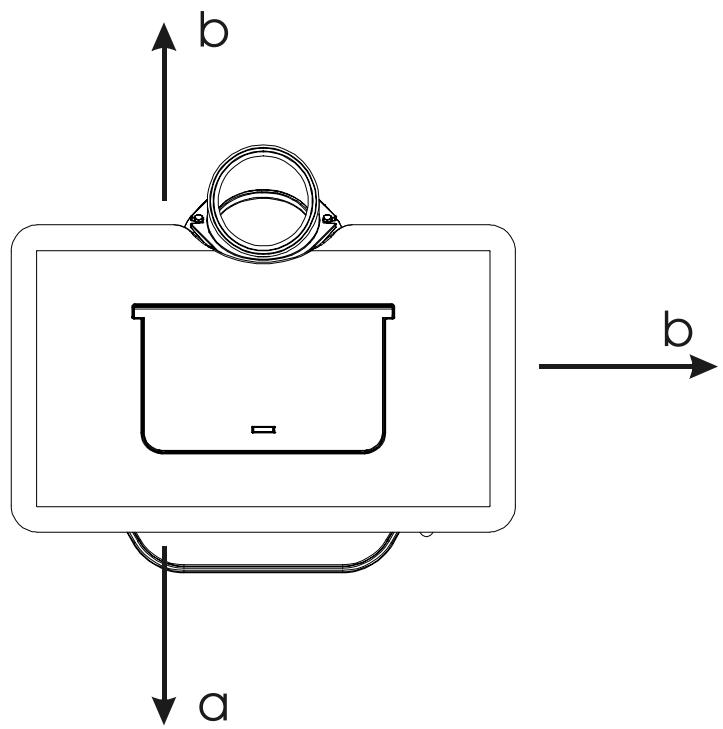

(Mindestabstände) Fig. 2

1. Zu nicht brennbaren Gegenständen: a > 400 mm b > 200 mm
2. Zu brennbaren Gegenständen und zu tragenden Wänden aus Stahlbeton: a > 800 mm b > 800 mm (a - nach vorne im Strahlungsbereich) (b - seitlich undAPHien)

Bitte beachten Sie, dass der Aufstellungsraum mind. eine Türe / ein Fenster ins Freie aufweisen oder mit einem derartigen Raum direkt verbunden sein muss. Andere Feuerstätten und Dunstabzugshauben dürfen nicht im Raumluftverbund mit Feuerstätten betrieben werden.

Bodentragfähigkeit

Prufen Sie vor dem Aufstellen ob die Tragfähigkeit der Unterkonstruktion dem Gewicht Ihres Gussofen standhalt.

Rauchrohranschluß

Für den Anschluß der Rauchrohre an den Schornstein gibt es zu ihrer eigenen Sicherheit strenge Richtlinien. Ihr Ofen-Fachhändler kennt diese. Beauftragen Sie dazu unbedingt ihren Fachhändler mit dem Rauchrohranschluß.

3. SO BEDIEN SIE IHREN GUSSOFEN RICTIG

Die erstige Inbetriebnahme Ihres Kaminofens

Ihr Kaminofen wurde mit einem umweltverträglichen Speziallack lackiert. Die Lackoberfläche ist bei Auslieferung Ihres Ofen noch weich. Die Aushängt des Lacks erfolgt bei der ersten Inbetriebnahme. Die Lackoberfläche darf während these Vorganges nicht berührt werden. Der Kaminofen muß mindestens 1,5 Stunden stark aufgezeichnet werden. Bei der Aushängt des Lackes konnen sightbare Dämpfe freiwerden. Öffnen Sie daher vor der ersten Inbetriebnahme die Fenster. Dadurch konnen die Dämpfe schnell abziehen.

BITTE BERÜCKSICHTIGEN SIE: Erst nach mehreren Heizvorgängen ist der Betrieb Ihres Kaminofens nur mehr vom heimeligen Geruch des verbrennenden Holzes geprügt.

Zugelassene Brennstoffe

Trockenes, gut abgelagertes, naturbelassenes Holz, Holzbriketts.

Maximale Brennstoffmenge

Maximal aufzugebende Brennstoffmenge: 4,8 kg
Holz oder 3,6 kg Holzbriketts.
Größere Brennstoffmengen können zu
Überhitzung und Beschädigungen am Ofen führen!

Saubere Verbrennung

Das Brennholz muß trocken (rel. Holzfeuchte < 15 %) und unbehandelt sein und die richtige Brennholzmenge muß verbrannt werden, um eine saubere, emissionsarme Verbrennung zu erreichen. Die Verfeuerung von Abfallen und insbesondere Kunststoff ist verboten.

Richtig Feuer machen

Bereiten Sie alles zum Anheizen vor – Weichholzpane, Anzunghilfe (wie zB Thermohit Holz-Kohleanzünder), unbeschichtetes Papier, Brennholz.

Öffnen Sie die Primär- und Sekundärluftzufuhr maximal (siehe Fig. 2 „AUF").

Öffnen Sie die Kaminofentür.

Legen Sie unbeschichtetes Papier auf den Feuerraumboden.
Legen Sie darauf eine handvoll Weichholzpane.
Legen Sie auf diese Späne 1-2 Scheite Holz.

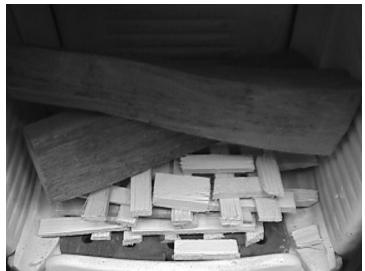

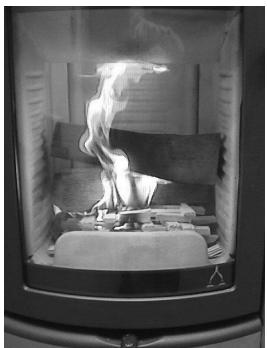

Fig. 3: Anzünden

Zünden Sie nun das Papier an.
Schließen Sie die Feuerraumtur.

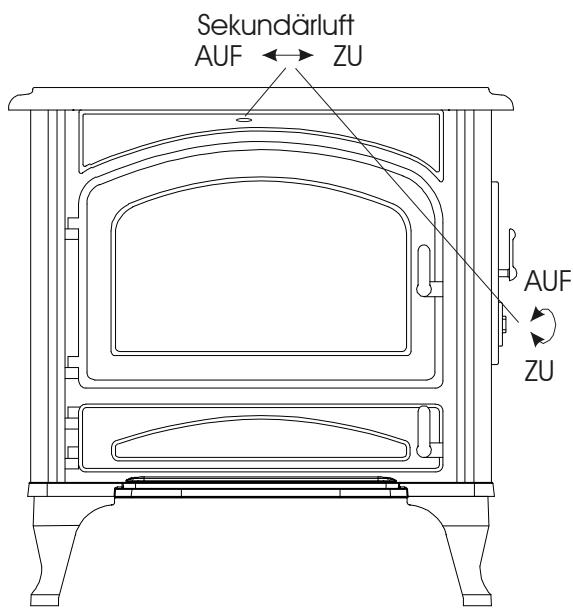

Fig. 4: Luftschieber regulieren

Sobald die Holzsche gut brennen, können Sie mit dem Luftschieber die Heizleistung regulieren (Schieber auf Maximalstellung „AUF“ = maximale Heizleistung – siehe Fig. 2).

Beim Nachlegen gohen Sie prinzipiell wie beim Anheizen vor: Luftschieber öffnen, Kamintüre vorsichtig öffnen, Holz nachlagen, Kaminofentüre schließen. Warten Sie, bis das nachgelegte Holz brennt. Dann schlüben Sie den Luftschieber. Regeln Sie in der Folge die Heizleistung mit dem Luftschieber.

Heizen in der Übergangszeit

In der Übergangszeit, d.h. bei higheren Außentemperaturen, kann es bei plötzlichem Temperaturanstieg zu Störungen des Schornsteinzugeskommen, so dass die Heizgase nicht vollständig abgezogen werden. Die Feuerstände ist dann mit geringeren Brennstoffmengen zu befüllen und bei größerer Stellung des Primäreluftschiebers/-reglers so zu betrieben, dass der vorhandene Brennstoff schneller (mit Flammentwicklung) abbrennt und dadurch der Schornsteinzug stabilisiert wird.

Hinweis bei Schornsteinbrand

Wird falscher oder zu feuchter Brennstoff verwendet, kann es aufgrund von Ablagerungen im Schornstein zu einem Schornsteinbrand kommt. Verschreiben Sie sofort alle Luftöffnungen am Kamin und informieren Sie die Feuerwehr. Nach dem Ausbrennen des Schornsteins diesen vom Fachmann auf Risse bzw. Undichtigkeit überprüfen halten.

4. DIE WICHTIGSTEN ERSATZTEILE - ÜBERSICHT

Dichtungen

Bezeichnung	Artikelnr.
Dichtung flach 8 x 2 x 1220 mm	710096
Dichtung rund d= 8 x 1680 mm	710049

Sonstiges

Bezeichnung	Artikelnr.
WEN Zugumlenkplatte	716195
WEN Zugdeckel	716192
WEN Holzfänger	711067
WEN Holzrost	716077
WEN Aschenlade	716008

Bezeichnung	Artikelnr.
WIIEN Türglas	716002
Ofenlack	650002
Austroflamm Anzünder Dose à 100 Stk.	640162
Glasreiniger 0,5l	640070

Zubehör

Bei Ihr hem Fachhändler erhalten Sie Bodenplatten aus Glas oder Stahl, Kaminbestecke und Pflegemittel.

WICHTIG: Lassen Sie defekte Teile ausschließlich von ihrem Gussofenfachhändler austauschen. Damit ist gewährleistet, dass Ihr Gussofen safer und Funktionstüchtig ist und bleibt.

Pflege

Zur Glasreinigung verwenden Sieitte ein Spezialprodukt wie Thermohit Glasreiniger. Lackierte Oberflächen durren nur mit einem Tuch (ev. feucht) gereinigt werden. Für Edelstahloberflächen gibt es ebenfals Spezialreiniger.

Reinigung

Der Kaminofen, Rauchgaswege und Rauchrohre sollen jährlich - evtl. auch öfter, z.B. nach der Reinigung des Schornsteines - nach Ablagerungen untersucht und ggf. gereinigt werden. Der Schornstein muss ebenfalls regelmäß durch den Schornsteinfeger gereinigt werden. Über die notwendigen Intervalle gibt Ihr zuständiger Schornsteinfermeister Auskunft. Der Kaminofen solle jährlich durch einen Fachmann überprüft werden.

1. TECHNICAL DATA

Für ihren AUSTROFLAMM-Kaminofen garantieren wir für die einwandfreie Funktion aller Bauteile aus Stahl und Guß 2 Jahre ab dem Erstverkaufsdatum. Stahl- und Gußteile, die während der Garantiezeit Material- und / oder Verarbeitungsmängel aufweisen, werden gegen Neuteile ersetzt.

Wir gewähren keine Garantie auf Verschleißsteile (z. B.: Keramott, Dichtungen, Bodenrost), Oberflächenbeschichtungen, Lack, Glas und Keramiken.

Voraussetzungen für unsere Garantieleistung sind:

1. Ihr AUSTROFLAMM-Kaminofen wurde gemäß dem Benutzerhandbuch betrieben und von einem Fachmann installiert.
2. Der Garantieanspruch wird mit der vollständig ausgefüllten Garantiekarte und der Rechnung bei einem AUSTROFLAMM-Fachhändler geltend gemacht.

WICTIG: Unsere Garantieleistung umfaßt die kostenlose Lieferung der Neuteile. Arbeits- und Wegzeiten werden dadurch nicht umfaßt. Eine ungerechtfertigte Garantieinanspruchnahme wird dem Betreiber rückbelastet.

Two-Year Guarantee

Im Garantiefall herausschneiden und Ihrm AUSTROFLAMM-Fachhandler vorlegen!
