BEDIENUNGSANLEITUNG CWWSP 308 SOL DIMPLEX
Montage- und Gebrauchsanweisung
Solarwarmwasserspeicher
400 Liter, 361 080 / WWSP 432 SOL
für Wärmepumpen
Solarwarmwasserspeicher
500 Liter, 361 090 / WWSP 540 SOL
für Wärmepumpen
Solarwarmwasserspeicher 300 Liter, 361 120 / CWWSP 308 SOL für Heizkessel
Solarwarmwasserspeicher
400 Liter, 361 130 / CWWSP 411 SOL
für Heizkessel
Solar hot water cylinder
400 litres, 361 080 / WWSP 432 SOL for heat pumps
Solar hot water cylinder
500 litres, 361 090 / WWSP 540 SOL for heat pumps
Solar hot water cylinder
300 litres, 361 120 / CWWSP 308 SOL for boilers
Solar hot water cylinder
400 litres, 361 130 / CWWSP 411 SOL for boilers
1 Aufstellung. DE-2
2 Inbetriebnahme DE-2
3 Technische Angaben DE-3
4 Anschlusssschema DE-4
1 Aufstellung
Die Aufstellung und Installation muss von einer zugelassenen Fachfirma erfolgen!
Die Aufstellung muss in einem frostsicheren Raum mit kurzen Leitungsvegen erfolgen.
Die nach DIN 4753 emaillierten Speicher sind für normales Trinkwasser geeignet.
Mischinstallation ist zulässig.
Der Anschluss ist nach DIN 1988 und DIN 4753 Teil 1 auszufahren. Alle nicht benöttigen Anschlussmuffen müssen mit Verschlussstopfen verschlossen werden.
Vor Anschluß der Heizwasserleitungen muss der Glattrohr-Wärmetauscher mit Wasser gespüt werden.
Die auf dem Typenschild angegebenen Betriebsüberrücke)dürfen nicht übersritten werden. Gegebenenfalls ist die Montage eines Druckminderers erforderlich.
Elektröeinsätze)dürfen nur von zugelassenen Elektroinstallateuren nach dem entsprechenden Schaltbild angeschlossen werden. Die Vorschriften des EVU und VDE sind zwingend zu beachten.
■ Bei Speichertemperaturen über 45^ muss nach DIN 806-2 ein Verbruhschutz vorgesehen werden mit Berücksichtigung der DVGW W551.
Empfehlung:
Um Druckschwankungen bzw. Wasserschläge im Kaltwasser-netz zu egalisieren und umunnötigen Wasserverlust zu vermeiden, empfehlen wir die Montage eines geeigneten Ausdehnungsgefätes mit Durchströmungsarmatur.
2 Inbetriebnahme
Vor Inbetriebnahme prufen, ob die Wasserzufuhr geöffnet und der Speicher gefüllt ist. Die erstene Befüllung und Inbetriebnahme muss von einer zugelassenen Fachfirma erfolgen.
Hierbei ist die Funktion und die Dichtigkeit der gesamten Anlage einschließlich der im Herstellerwerk montierten Teile zu prufen.
Die Funktionssicherheit des Sicherheitsventils ist in regelmäßigen Abständen zu überprüfen. Eine jährliche Wartung durch eine Fachfirma wird empfohlen.
Der Elektroeinsatz (falls vorhanden) ist jährlich, bei entsprechend hartem Wasser auch in kürzeren Abständen zu entkalken. Hiermit ist eine Funktionskontrolle zu verbinden.
■ Eine Reinigung des Speichers und Überprüfung der Anlage wird 1x jährlich empfohlen.
Durch vernüntige Betriebsweise können Sie im erheblichen Umfang Energie einsparen.
- Im Wärmepumpenbetrieb sollte die Warmwassertemperatur nicht über 45^ liegen.
ACHTUNG!
Die Magnesiumanode ist laut DVGW erstmalig nach 2 Jahren und dann in entsprechenden Abständen durch den Kundendienst prufen zu halten und gegebenenfalls zu erneuern. (Anode erneuern bei Schutzstrom geringer als 0,3mA )
3 Technische Angaben
| WWSP 432 SOL | WWSP 540 SOL | CWWSP 308 SOL | CWWSP 411 SOL | ||
| Nenninhalt | Liter | 363 | 448 | 295 | 380 |
| Nutzinhalt | Liter | 346 | 427 | 295 | 380 |
| Wärmetauscherfläche Heizwasser | m² | 3,2 | 4,0 | 0,8 | 1,05 |
| Wärmetauscherfläche Solar | m² | 1,3 | 1,6 | 1,55 | 1,8 |
| Höhe | mm | 1631 | 1961 | 1834 | 1631 |
| Durchmesser | mm | 700 | 700 | 600 | 700 |
| Speichergewicht verpackt | kg | 182 | 218 | 113 | 133 |
| Anschlüsse | |||||
| Vorlauf Solar | SV | 1 1/4" IG | 1 1/4" IG | 1" AG | 1" AG |
| Rücklauf Solar | SR | 1 1/4" IG | 1 1/4" IG | 1" AG | 1" AG |
| Kaltwasser | KW | 1" AG | 1" AG | 1" AG | 1" AG |
| Warmwasser | WW | 1" AG | 1" AG | 1" AG | 1" AG |
| Zirkulation | Z | 3/4" IG | 3/4" IG | 3/4" AG | 3/4" AG |
| Heizwasservorlauf | HV | 1 1/4" IG | 1 1/4" IG | 1" AG | 1" AG |
| Heizwasserrücklauf | HR | 1 1/4" IG | 1 1/4" IG | 1" AG | 1" AG |
| Flansch | DN110 | DN110 | DN110 | DN110 | |
| Fühlerhülse | mm | Ø20x2x60 | Ø20x2x60 | Ø20x2x200 | Ø20x2x200 |
| Anode Ø33 x Länge | mm | 1000 | 1250 | ||
| Anode Ø26 x Länge | mm | 1100 | 900 | ||
| Anode Anschlussgewinde | 1 1/4" | 1 1/4" | 1" | 1" | |
| zul. Betriebstemperatur Heizwasser | °C | 110 | 110 | 110 | 110 |
| zul. Betriebsüberdruck Heizwasser | bar | 10 | 10 | 10 | 10 |
| zul. Betriebstemperatur Trinkwasser | °C | 95 | 95 | 95 | 95 |
| zul. Betriebsüberdruck Trinkwasser | bar | 10 | 10 | 10 | 10 |
| zul. Betriebstemperatur Solar | °C | 110 | 110 | 110 | 110 |
| zul. Betriebsüberdruck Solar | bar | 10 | 10 | 10 | 10 |

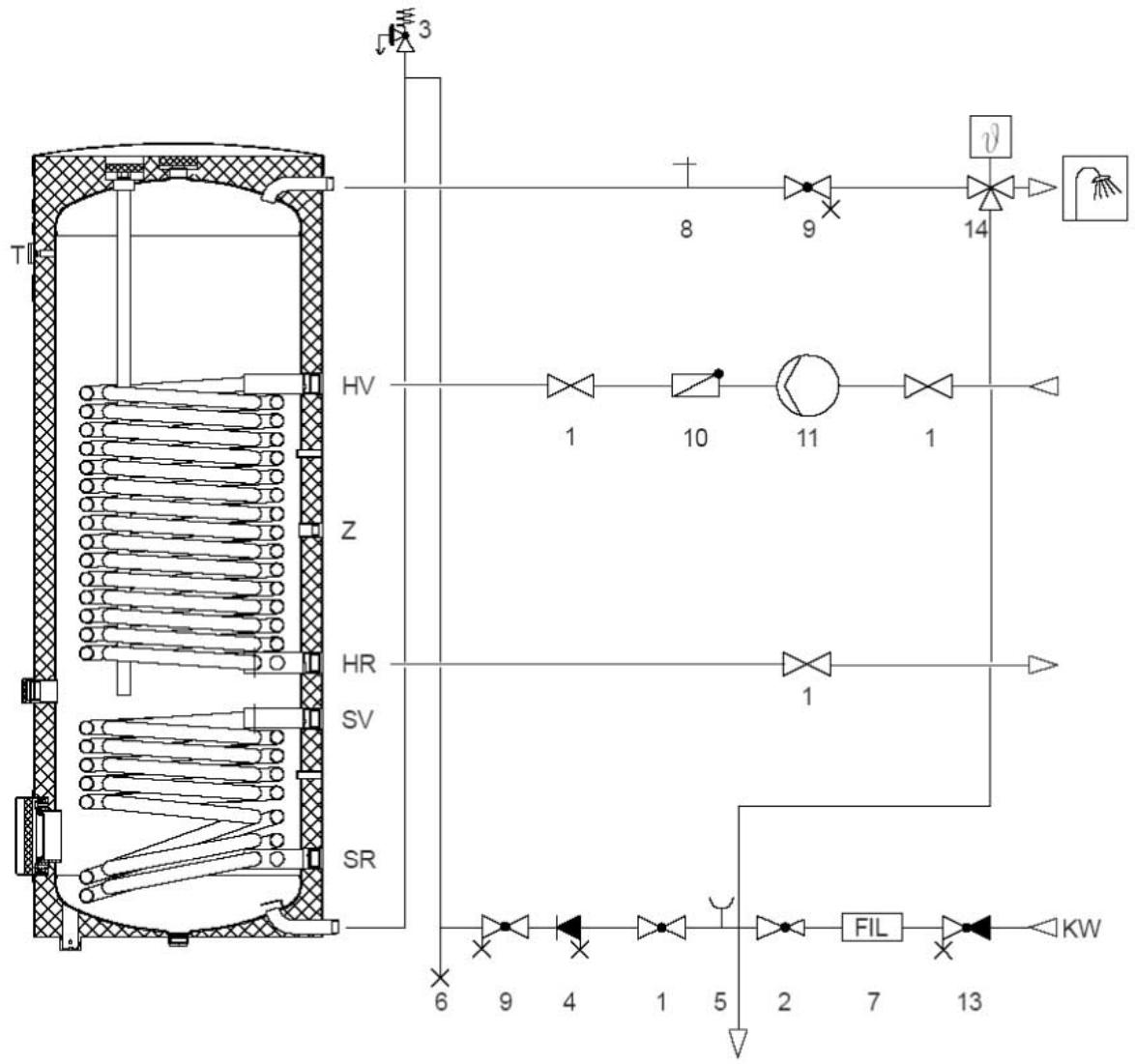

KW
Verbraucher
Kaltwasseranschluss nach DIN 1988
| Legende | |
| 1 | Abspperrventil |
| 2 | Druckmindererventil |
| 3 | Sicherheitsventil |
| 4 | Rückflussverhinderer mit Entleerung |
| 5 | Manometeranschlussstutzen |
| 6 | Auslaufventil |
| 7 | Filter |
| 8 | Be- und Entlüfung |
| 9 | Abspperrventil mit Entleerung |
| 10 | Rückschlagklappe |
| 11 | Speicherladepumpe |
| 12 | Zirkulationspumpe (zeitlich unterbrechbarer Betrieb) |
| 13 | Durchgangsventil mit Rückflussverhinderer |
| 14 | Verbrühschutz nach DIN 806-2 und DVGW-W551 |
| 15 | Rückflussverhinderer |
| Legendende | |
| KW | Kaltwasser |
| Z | Zirkulation |
| SV | Vorlauf Solar |
| SR | Rücklauf Solar |
| T | Thermometer |
| HV | Vorlauf Heizung |
| HR | Rücklauf Heizung |
