MCD 200 - DJ-Audioausrüstung BEGLEC - Kostenlose Bedienungsanleitung

Produkttyp	Professioneller DJ-CD-Player
Marke	BEGLEC
Modell	MCD 200
Stromversorgung	AC 230 V, 50 Hz, 14,5 W
Ausgangspegel	2,0 Vrms ± 0,5 dB bei 1 kHz, 0 dB
Frequenzgang	20 - 20 000 Hz ± 0,4 dB
Klirrfaktor + Rauschen	0,005 % bei 1 kHz, 0 dB (20 kHz Tiefpass)
Signal-Rausch-Abstand	120 dB bei 1 kHz, 0 dB
Unterstützte Disc-Formate	CD-DA, CD-R, CD-RW, CD-MP3
MP3-Kompatibilität	MPEG1/2/2.5 Layer 3, CBR und VBR, bis zu 999 Dateien und 255 Ordner
Anti-Schock-Speicher	10 Sekunden
Wiedergabefunktionen	Einzelwiedergabe, Endloswiedergabe, Relay, Digital Scratch, Endlosschleifen, Hot Cue (4 Tasten), Pitch Bend, Master Tempo, Auto Cue, Auto BPM
Pitch-Bereich	±4 %, ±8 %, ±16 %, ±100 % (max. ±16 % bei MP3)
Audioausgänge	Analoger Stereo-RCA-Ausgang, digitaler S/PDIF-Koaxial-RCA-Ausgang
Fernbedienung	Fader Start (Mono-Miniklinke), Relay-Play zwischen zwei Playern
Display	Alphanumerisches LCD-Display mit Zeit-, BPM-, ID3- und CD-TEXT-Anzeigen
Jog Wheel	Gummierte Oberfläche, Suchsteuerung, Scratch und Pitch Bend
Bearbeitungsfunktionen	Programmierung von CUE-Punkten und Schleifen in Echtzeit, Schleifenbearbeitung, dauerhafte Speicherung (bis zu 2048 Punkte)
Transportsicherung	60 Sekunden vor automatischem Schließen des Fachs
Schlafmodus (Sleep)	Automatische Abschaltung von Laser und Motor nach 15 Minuten Inaktivität
Betriebstemperatur	Max. 40 °C
Wartung und Reinigung	Weiches, leicht feuchtes Tuch; Lösungsmittel vermeiden; Lüftungsschlitze regelmäßig reinigen
Sicherheit	Nicht öffnen, nicht Feuchtigkeit aussetzen, interne Teile nicht vom Benutzer reparierbar, Sicherung nur vom gleichen Typ
Mitgeliefertes Zubehör	Netzkabel, Cinch-RCA-Kabel, Fader-Start-Kabel (Miniklinke), Bedienungsanleitung

Häufig gestellte Fragen - MCD 200 BEGLEC

Wie legt man einen primären CUE-Punkt fest?

Während der Wiedergabe drücken Sie die Taste IN/R. CUE, um einen 'fliegenden' CUE-Punkt zu setzen. Im Pausenmodus verwenden Sie das Jog Wheel oder die SEARCH-Taste, um den genauen Zeitpunkt zu finden, und drücken Sie dann IN/R. CUE oder PLAY/PAUSE.

Wie erstellt man eine Endlosschleife?

Drücken Sie während der Wiedergabe IN/R. CUE für den Schleifenstart und dann OUT/EXIT für das Ende. Die Schleife wiederholt sich sofort. Zum Beenden drücken Sie erneut OUT/EXIT.

Wie speichert man CUE-Punkte auf den HOT CUE-Tasten?

Drücken Sie kurz die MEMORY-Taste (sie leuchtet auf). Drücken Sie dann zum gewünschten Zeitpunkt eine der HOT CUE-Tasten (1-4). Die Taste wird rot und zeigt einen gespeicherten CUE-Punkt an.

Wie verwendet man die SCRATCH-Funktion?

Drücken Sie die SCRATCH-Taste, um den Scratch-Modus zu aktivieren. Drehen Sie das Jog Wheel, um zu scratchen. Lassen Sie das Rad los, um die normale Wiedergabe fortzusetzen. Im Pausenmodus läuft die Musik nur, wenn Sie das Rad drehen.

Wie synchronisiert man das Tempo von zwei CD-Playern?

Verwenden Sie die Tasten PITCH BEND + oder -, um die Wiedergabe vorübergehend zu beschleunigen oder zu verlangsamen. Sie können auch das Jog Wheel während der Wiedergabe drehen, um die Geschwindigkeit vorübergehend zu ändern. Lassen Sie los, um zur ursprünglichen Geschwindigkeit zurückzukehren.

Was tun, wenn die CD nicht abgespielt wird?

Stellen Sie sicher, dass die Disc sauber und frei von Kratzern ist. Vergewissern Sie sich, dass das Format kompatibel ist (CD-DA, CD-R, CD-RW, MP3). Brennen Sie CD-RWs im Modus 'Disc at once'. Vermeiden Sie Brenngeschwindigkeiten über 12x.

Wie aktiviert man die abwechselnde Wiedergabe (RELAY) mit zwei Playern?

Verbinden Sie die beiden Player mit dem mitgelieferten Fader-Start-Kabel (Miniklinke). Stellen Sie beide auf den Modus 'Single' (SGL/CTN leuchtet). Starten Sie die Wiedergabe auf einem: Am Ende jedes Titels übernimmt der andere Player automatisch.

Wie stellt man die Empfindlichkeit des Pitch Bend des Rades ein?

Drücken Sie TIME, bis 'BEND xxx' angezeigt wird. Drehen Sie das Jog Wheel, um den Wert einzustellen (001 = niedrig, 100 = hoch). Drücken Sie kurz TIME zur Bestätigung, dann halten Sie MEMORY gedrückt, um zu speichern.

Warum zeigt das Display 'SLEEP' an?

Der Schlafmodus wird nach 15 Minuten Inaktivität (Pause oder CUE) aktiviert, um den Laser zu schonen. Drücken Sie CUE oder PLAY/PAUSE, um das Gerät aufzuwecken.

Wie löscht man alle gespeicherten CUE-Punkte?

Halten Sie die SEARCH-Taste nach links gedreht, während Sie den Player einschalten. Das Display zeigt 'clearALL' an. Achtung: Dieser Vorgang ist unwiderruflich.

BEDIENUNGSANLEITUNG MCD 200 BEGLEC

Bedienungsanleitung

ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - ENTSORGUNG DES GERÄTS

S/N-Verhältnis (IHF-A): >120 dB @ 1 kHz, 0 dB

Signal-Rausch-Verhältnis (IHF-A):

TECHNISCHE MERKMALE

Elektronisches Tracking: vollautomatisches digitales Tracking.

DISC-FORMAT:

Mögliche Dateierweiterungen: .mp3 ~ .MP3 ~ .mP3 ~ .Mp3

BEDIENUNGSANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb dieses JBSystems®-Produkts entschieden haben. Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, um die vollen Möglichkeiten dieses Geräts auszuschöpfen und zu Ihrer eigenen Sicherheit.

BESONDERHEITEN

Vollständige MP3-Wiedergabe (max. 999 MP3-Dateien / 255 Ablagen auf 1 CD)

MPEG1 Layer 3 (32 + 44,1 + 48 kHz), MPEG2 Layer 3 (16 + 22,05 + 24 kHz), MPEG2.5 Layer 3 (8 + 11,025 + 12 kHz)

• Unterstützung beim Bitraten-Verfahren (CBR und VBR).
• MP3-Tags-Unterstützung bis zu ID3v2
• Liest CD-DA, CD-R, CD-RW. 10 Sek. Anti-Shock-Speicher. 1/75sec Frame Search, auch bei MP3.
• Digitaler Scratch-Effekt mit Jog-Wheel.
• 4 HOT CUE Multi-Farb-Tasten können CUEs und/oder Loops speichern.
• Permanenter Speicher für bis zu 2048 (512 x 4) Cue-Punkte und Loops.
• Nahtlose Real-time-Loop-Edit-Funktion! Vollautomatischer BPM-Counter.
• PitchLock (Mastery): Keine Beeinflussung der Tonhöhe bei Änderung der Geschwindigkeit.
• Instant Memory Start mit Auto CUE (Wiedergabe ohne Zeitverzögerung).
• Pitch wählbar: +/- 4 %, +/- 8 %, +/- 16 %, +/- 100 % (bis zu +/- 16 % mit MP3).
• Pitch-Bend-Funktion für optimales Mixen.
• Einstellbarer Pitch-Bend-Parameter für ultra präzises Pitch Bending (Software V22 und höher).
• Bis zu 4 Loops für jeden Track mit Reloop/Stutter.
• Echtzeit-Cue ("Cue on the fly").
• Ultra schneller Memory-Start innerhalb von 10 ms.
• Fader-Start, Fader-Stop, (Back Cue)
• Auto-Cue-Funktion (-48 dB)
• 4 verschiedene Geschwindigkeitsabtastungen
• Alphanumerisches LCD-Display (für CD-TEXT und MP3-ID3v2-Tracks) Wählbare Zeitanzeige (Laufzeit, Ablaufzeit, Restzeit)
• Drehrad mit spezieller Gummioberfläche
• Single/Continuous Play
• Relay Play (abwechselnde Wiedergabe zwischen zwei MCD200)
• Soft-Touch-Tasten mit mehrfarbiger Hintergrundbeleuchtung
• Transportschutz (nach 60 Sek. schließt das CD-Fach automatisch)
• Automatische Sleepfunktion zur Verlängerung der Laserlebensdauer S/PDIF-digitaler Audioausgang

VOR DEM GEBRAUCH

Überprüfen Sie, ob die folgenden Teile im Paket enthalten sind:

MCD200 Bedienungsanleitung - Netzanschlusskabel - Chinch-Kabel - Fader-Start-Kabel (mono Miniklinke/Miniklinke)

SICHERHEITSHINWEISE

VORSICHT

RISIKO ELEKTRISCHER SCHLAG, NICHT ÖFFNEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gehäuseteile. Im Geräteinneren befinden sich keine vom Benutzer

reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren besteht, welche eine gefährliche Spannung führen. Die Spannung ist so hoch, dass hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lesen!

• Zur Vermeidung von Stromschlag oder Feuer, Gerät nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geräts, nach Transport in eine warme Umgebung einige Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschädigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen lassen. Keine mit Flüssigkeit gefüllten Gegenstände, z.B. Vasen, auf das Gerät stellen. Kurzschluss oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen sollte, sofort Netzstecker ziehen und vom Stromkreis trennen.
• Offene Brandquellen, wie z.B. brennende Kerzen, sollen nicht auf das Gerät gestellt werden.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrene Personen sollen das Gerät nicht bedienen.
• Umgebungstemperatur darf 40°C nicht überschreiten.
• Stets Netzstecker ziehen, wenn Gerät für längeren Zeitraum nicht genutzt oder gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen und setzen lassen.
• Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt. Die Netzsteckdose sollte immer gut erreichbar sein, um das Gerät vom Netz zu trennen.
• Gerät nicht mit beschädigtem Netzkabel betreiben.
• Netzkabel nicht mit anderen Kabeln in Berührung kommen lassen!
• Das Gerät ist nicht vollständig vom Netz getrennt, wenn der Netzschalter sich in der AUS-Stellung befindet.
• Gerät nicht öffnen. Abgesehen vom Tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion Gerät nicht benutzen und mit Händler in Verbindung setzen.
• Bei Transport bitte Originalverpackung verwenden, um Schaden am Gerät zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

INSTALLATIONSANLEITUNG:

• Stellen Sie das Gerät in einem gut belüfteten Raum auf, wo es nicht Feuchtigkeit und hohen Temperaturen ausgesetzt wird.
• Platzieren und benutzen Sie das Gerät nicht für längere Zeit über sehr warmen Geräten wie Verstärkern, Lampen usw., da dies die Funktion des Gerätes beeinträchtigen kann.
• Sollte das Gerät in ein Flightcase eingebaut werden, achten Sie auf eine gute Luftzirkulation.
• Wenn das Gerät aus einer kalten Umgebung an einen warmen Ort aufgestellt wird, kann sich Kondenswasser bilden. Um Fehlfunktionen zu vermeiden, trennen Sie das Gerät für ca. 1 Stunde vom Stromnetz.

REINIGUNG DES CD-PLAYERS:

Entfernen Sie Staub und Schmutz mit einem weichen, trockenen Tuch. Achten Sie darauf, dass keine Flüssigkeit in das Geräteinnere gelangen kann. Benutzen Sie keinen Verdünner, Benzin oder andere chemische Mittel. Die Oberfläche des Gerätes könnte zerstört werden.

VERBINDUNGEN

• Benutzen Sie das mitgelieferte Chinch-Kabel, um den Audio-Output des CD-Spielers mit einem CD-Input Ihrer Mischer-Einheit zu verbinden.
• Schließen Sie auch das Fader-Start-Kabel an, falls Ihr Audio-Mixer Fader-Start-Verbinder hat. (Synq® oder Pioneer® kompatibel)
• Stecken Sie das Stromkabel ein.

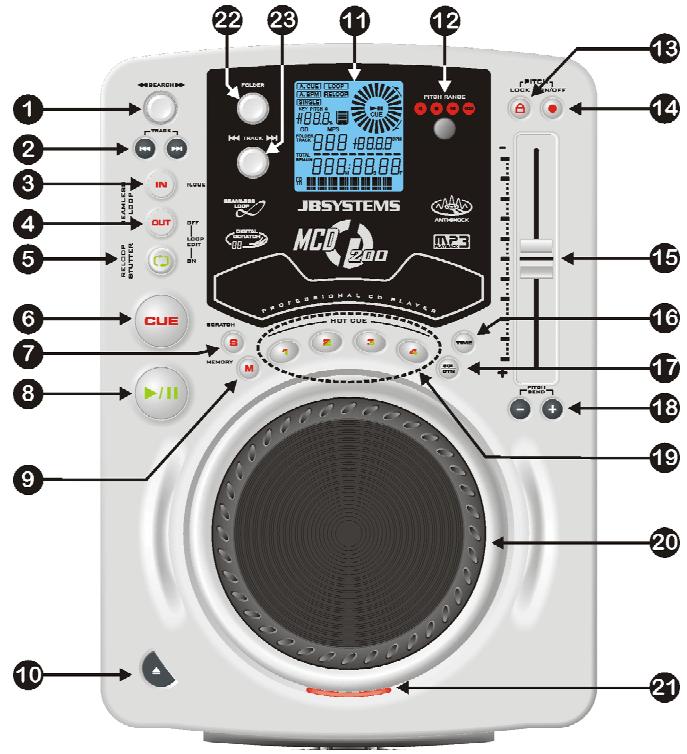

TASTEN UND FUNKTIONEN

1. SUCHRAD: Dieses Rad hat 4 Vorwärts- und 4 Rückwärts-Suchgeschwindigkeiten. Je mehr Sie das Rad in die entsprechende Richtung drehen, desto schneller können Sie innerhalb eines Liedes suchen.
2. TRACK SEARCH TASTE: Mit diesen Tasten können Sie den gewünschten Track anwählen.
3. IN/R.CUE Taste: Erlaubt Ihnen, ohne die Wiedergabe zu beenden, den CUE-Punkt zu setzen (CUE ON THE FLY). Diese Taste setzt auch den Anfang eines nahtlosen Loops. Wenn Sie einen der HOT CUE's (19) abspielen, wird die Ausgangsposition auch zu dieser Taste kopiert.
4. OUT/EXIT-Taste: Mit dieser Taste setzen Sie den Endpunkt in einem Loop. Der Player gibt nun diesen Loop solange wieder, bis Sie die Taste noch einmal drücken. Ist ein Loop programmiert, aber nicht aktiv, können Sie ihn neu starten. Der Punkt, an dem Sie die Taste drücken, wird als Endpunkt gespeichert. Wenn sich der Player im „Loop edit mode“ befindet, drücken Sie den LOOP OUT-Knopf, um die Stellung zu speichern und die Funktion zu verlassen.
5. RELOOP/STUTTER-Taste: Diese Taste hat 3 Funktionen:
6. RELOOP: Wenn ein Loop programmiert worden ist und Sie die OUT/EXIT-Taste (4) gedrückt haben, drücken Sie diese Taste, um den Loop wieder zu beginnen. Um den Loop zu verlassen, drücken Sie die OUT/EXIT-Taste (4) (Start- und Endpunkt werden nicht verändert).
7. STUTTER: Während der Loop-Wiedergabe drücken Sie diese Taste, um direkt zum Startpunkt des Loops zu gelangen. Dieser „Stotter“-Effekt gibt Ihnen die Möglichkeit, Ihre Darbietung kreativ zu erweitern.
8. LOOP EDIT: Sobald ein Loop programmiert wurde, drücken Sie den RELOOP/STUTTER-Schalter für ca. 2 Sekunden, um in den „Loop edit“-Modus zu gelangen. Nun ist es möglich, die Endpunkte der Loops zu wechseln. Siehe Kapitel „Wie nutze ich...“ für mehr Informationen.
9. CUE-Taste: Drücken Sie die CUE-Taste während der Wiedergabe, beginnt die Wiedergabe sofort ab dem programmierten CUE-Punkt, solange die CUE-Taste gedrückt ist. Sobald die CUE-Taste losgelassen wird, springt der Tonabnehmer an den markierten CUE-Punkt. Auch das Jog/Wheel kann im Pausenmodus (PLAY/PAUSE-LED blinkt) dazu verwendet werden, um einen anderen CUE-Punkt zu suchen. Durch Drücken der PLAY/PAUSE-Taste und CUE können Sie den neuen CUE-Punkt übernehmen.
10. SCRATCH-Taste: Wird verwendet, um in den Scratch-Modus zu gelangen. Diese Option gibt Ihnen die Möglichkeit, jeden Track auf der CD in Echtzeit zu scratchen. Sie können die Scratch-Funktion sowohl im Play- als auch im Pause-Modus verwenden:
11. Im Play-Modus: Die Musik spielt normal, bis Sie das große Jog-Wheel (20) drehen. Während der Justierung des Jog-Wheels (20) sind Scratch-Effekte hörbar. Wenn das Rad nicht mehr bewegt wird, setzt die Musik an der Stelle fort, an der Sie sie angehalten haben.
12. Im Pause-Modus: Die Musik hält solange an, wie das Jog-Wheel (20) nicht bewegt wird. Sobald Sie das Jog-Wheel (20) bewegen, sind Scratch-Effekte hörbar. Wenn Sie das Rad anhalten, stoppt die Musik und verharrt im Pause-Modus.

BEACHTEN SIE: Während dem Scratch-Modus können Sie zwischen dem Play- und dem Pause-Modus wechseln, indem Sie einfach den Play/Pause-Knopf (8) drücken.

1. PLAY/PAUSE-Taste: Jedes Mal, wenn Sie die PLAY/PAUSE-Taste drücken, wechselt der Player zwischen Wiedergabe und Pause oder Pause und Wiedergabe.
2. MEMORY-Taste: Wird verwendet, um Cue-Punkte und Loops in den Hot Cue Knöpfen (19) und im permanenten Cue-Speicher zu speichern.
3. Speichern der HOT CUE Schalter: Drücken Sie den MEMORY-Schalter kurz, um die Cue-Punkte und Loops auf einem der 4 HOT CUE Schalter zu speichern.
4. Speichern in den permanenten Speicher: Drücken Sie den MEMORY-Knopf solange, bis im LCD-Display "SAVING" blinkend erscheint. Der Inhalt der HOT CUE Knöpfe für diese CD wurde damit permanent gespeichert.
5. Beachten Sie weitere Hinweise in dieser Bedienungsanleitung, in der Sie Informationen über den Gebrauch dieser Taste erhalten.
6. OPEN/CLOSE-Taste: Drücken Sie diese Taste, um das CD-Fach auf der Vorderseite des MCD200 zu öffnen und zu schließen. Während des Abspielens der CD ist die Schublade nicht zu öffnen. Falls das Fach nach 60 Sekunden nicht geschlossen wird, schließt es automatisch, um Schäden vorzubeugen.
7. LCD-DISPLAY: Zeigt alle wichtigen Informationen an, die während des Playbacks benötigt werden. Beachten Sie das nächste Kapitel, um mehr Informationen zu erhalten.
8. PITCH-RANGE-Knopf: Jedes Mal, wenn Sie diesen Knopf drücken, ändern Sie die Einteilung des Speed-Sliders (15). Es sind folgende Pitchbereiche einstellbar: +/-4%, +/-8%, +/-16% und +/-100%. Die +/-100%-Einstellung ist nicht bei MP3-CDs verfügbar.
9. PITCH-LOCK-Taste: (MAIN TEMPO) Aktiviert die Pitch-Lock-Funktion. Diese Funktion erlaubt es Ihnen, die Geschwindigkeit zu ändern, ohne die Tonhöhe zu verändern. Diese Taste leuchtet rot, wenn die Pitch-Lock-Funktion eingeschaltet ist.

BEACHTEN SIE: Die Pitch-Lock-Funktion hat ihre Grenzen. Ab einer bestimmten Geschwindigkeitsabweichung (abhängig vom Musikstil) ist der Pitch-Lock nicht mehr in der Lage, den gleichen Pitch zu halten. Zunächst werden Sie eine kleine Verzerrung hören, die bei größeren Geschwindigkeitsabweichungen immer stärker wird. Dies muss nicht immer ein Nachteil sein: Bei sehr langsamer Geschwindigkeit können Sie es als speziellen „Verzerrungseffekt“ verwenden!

1. SPEED-Taste: Dieser Knopf wird verwendet, um die Geschwindigkeitsfunktion ein- und auszuschalten.
2. GESCHWINDIGKEITSFADER: Drücken Sie die SPEED-Taste (14), sodass sie leuchtet. Die Geschwindigkeit kann nun bis zu +/-100% durch Bewegen des Faders geändert werden. Die Geschwindigkeit ändert sich nicht, wenn die SPEED-Taste (14) ausgeschaltet ist. Sie können den Pitch-Umfang mit dem PITCH-RANGE-Knopf (12) verändern.
3. TIME-Taste: Mit der TIME-Taste schalten Sie zwischen „noch zu spielende Zeit“, „abgelaufener Zeit“ und „Totaler Zeit“ um. Die „Totale Zeit der CD“ ist bei MP3-CDs nicht verfügbar. Der TIME-Knopf dient ebenfalls zum Einstellen des Pitch-Bend-Parameters des Jog Dials. Siehe „Pitch Bend Parameter“ im Kapitel „Wie bedienen“.
4. SGL/CTN: Sie können zwischen „Einzelwiedergabe“ und „kontinuierlicher Wiedergabe“ wählen. Zudem kann man die Auto-Cue-Funktion (-48 dB) an- und ausschalten.
5. Kontinuierliche Wiedergabe: Die komplette CD wird ohne Unterbrechung abgespielt (Funktion wird meistens von Gaststätten benutzt).
6. Einzelwiedergabe: Die Wiedergabe endet nach jedem Track und wartet am Anfang des nächsten Tracks. Dies ist ein sehr nützliches Merkmal für DJs!
7. Auto Cue An/Aus: Der MCD 200 findet automatisch die ersten „Musik-Noten“ jedes Tracks, um sicherzugehen, dass das Gerät sofort nach Drücken des Start-Knopfes startet. Um die Auto-Cue-Funktion an bzw. aus zu schalten, drücken Sie den SGL/CTN-Knopf für ca. 2 Sekunden. Das Display zeigt „A.CUE“, wenn die Funktion aktiv ist.
8. PITCH BEND Tasten: Die Geschwindigkeit nimmt zu, während die „+“-Taste gedrückt wird, und kehrt zurück, wenn der Knopf losgelassen wird. Die Geschwindigkeit fällt, wenn die „-“-Taste gedrückt wird, und kehrt zurück, wenn der Knopf losgelassen wird. Diese Tasten können zum Synchronisieren von 2 Tracks genutzt werden.
9. HOT CUE Knöpfe: Vier programmierbare Knöpfe, auf denen Sie übliche Cue-Punkte und/oder Loops speichern können. Sie können bis zu vier Cue-Punkte und/oder Loops verteilt über alle Tracks auf Ihrer CD programmieren.
10. Knopf leuchtet nicht: Kein CUE-Punkt ist geladen.
11. Knopf leuchtet rot: Ein einfacher Cue-Punkt ist geladen.
12. Knopf leuchtet grün: Ein Loop ist geladen

Man kann ebenso den Inhalt der HOT Cue Knöpfe in den internen permanenten Speicher speichern. Beachten Sie weitere Hinweise in dieser Bedienungsanleitung, in der Sie Informationen über die Programmierung von CUE-Punkten etc. erhalten.

Anmerkung: Wenn man eine andere CD in das Laufwerk einlegt, ohne die davor erstellten HOT CUE Punkte in den internen Speicher zu speichern, werden diese gelöscht.

1. BIG JOG WHEEL: Dieses Rad besitzt 3 verschiedene Funktionen:
2. Im Pausenmodus können Sie mit dem Jog/Wheel framegenau suchen (1/75 Sek.). Um einen CUE Punkt zu setzen, drücken Sie PLAY (8) oder LOOP IN (3), wenn Sie die korrekte Position eingestellt haben. Drücken Sie CUE, um zum "CUE PUNKT" zurückzukehren.
3. Im Wiedergabe Modus können Sie die Geschwindigkeit bis zu +/-100% beeinflussen. Durch Drehen im Uhrzeigersinn beschleunigen oder entgegen den Uhrzeigersinn verlangsamen Sie die Geschwindigkeit. Das Maß der Änderung wird von der Geschwindigkeit der Rotation bestimmt. (Dies ist eine Alternative zu den PITCH BEND Tasten (18).)
4. Im Scratch-Modus wird das Jog-Wheel dazu verwendet, den Playback der Musik in Echtzeit zu justieren. Deshalb können Sie die Musik auf ihrer CD genauso scratchen, wie das mit den normalen analogen Vinyl-Platten der Fall ist.
5. CD TRAY INDIKATOR: Erleuchtet, wenn das CD-Fach geöffnet ist oder am Öffnen ist.
6. FOLDER SELECTOR: Wenn ihre CD MP3 Unterordner besitzt, können diese durch einfaches Drehen des Folder Selectors angezeigt werden. Das Display zeigt nun die Verzeichnis Nummer und Name an. Der Verzeichnis Name wird dauerhaft angezeigt, wenn man den Folder Selector kurz drückt. Schauen Sie im nächsten Kapitel für mehr Informationen. Wenn die CD keine Unterordner enthält, hat der Selector keine Bedeutung.
7. TRACK SELECTOR: Wird genutzt, um die Tracks auf der CD auszuwählen. Sofern ihre CD MP3 Unterordner besitzt, hat der MCD-200 zwei Moden zur Wahl:
8. FOLDER MODE: Muss zusammen mit dem Folder Selector genutzt werden. Man kann nur Tracks in dem ausgewählten Verzeichnis abspielen. Um in ein anderes Verzeichnis zu gelangen, muss man den Folder Selector nutzen.
9. TRACK MODE: Um in den Track Mode zu gelangen, drücken Sie kurz den Track-Taster. Nun ist es möglich, alle Tracks der CD auszuwählen, auch wenn Unterordner vorhanden sind. Um mehrere Tracks (in 10er-Schritten) schnell auszuwählen, drücken Sie den Track-Wahlknopf, während Sie vorwärts/rückwärts drehen.

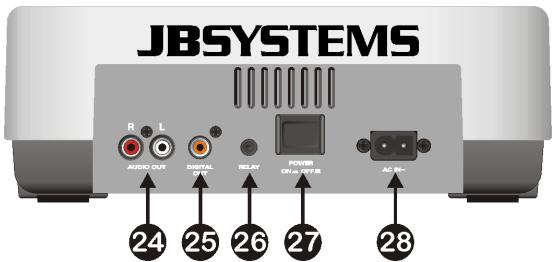

1. AUDIO OUTPUT: Ausgang für die Audio-Signale des CD-Players. Verwenden Sie das beigefügte Cinch/Cinch-Kabel, um diesen Ausgang mit einem CD/Line-Eingang Ihrer Mixer-Einheit zu verbinden.
2. DIGITALAUSGANG: Verwenden Sie diesen Anschluss, um das digitale Ausgangssignal (S/PDIF-Format) mit einem digitalen Mischpult oder Recorder zu verbinden (z.B. MiniDisc, DAT o.ä.).
3. RELAY-EINGANG: Diese Verbinder können Sie auf zwei Arten verwenden: Sie können ihn mit der Fader-Start-Option an bestimmten Mixern verwenden oder zwei MCD200-Player miteinander verbinden, um die Relay-Play-Funktion zu erhalten.
4. RELAY PLAY: Verwenden Sie das beigefügte Mono-Mini-Klinke/Klinke-Kabel, um die Relay-Eingänge zweier MCD200-Player zu verbinden. Beachten Sie des Weiteren die Hinweise in dieser Bedienungsanleitung, um die Relay-Play-Funktion kennenzulernen.
5. FADER START: Falls Sie einen Mixer mit Fader-Start-Funktion gebrauchen, verwenden Sie das beigefügte Mono-Mini-Klinke/Klinke-Kabel, um den Player mit dem Fader-Start des Mixers zu verbinden. Bitte beachten Sie, dass dieser Eingang niemals mit Spannung verbunden werden darf.

Achtung: Diese Remote-Kontrolle ist nur mit bestimmten Mixern (Synq® oder Pioneer® kompatibel) vereinbar.

1. POWER ON/OFF SCHALTER: Schaltet den MCD200 ein und aus.
2. NETZBUCHSE: Verbinden Sie diese Buchse mit einer 230V~ Steckdose. Benutzen Sie das mitgelieferte Netzkabel.

LCD DISPLAY

1. PLAY: Leuchtet während der Wiedergabe einer CD.
2. PAUSE: Leuchtet während sich der Player im Pausen- oder CUE-Modus befindet.
3. ANTI-SHOCK- und Speicheranzeige: Der Speicherstatus wird auf der Anzeige von einem vollen oder leeren Eimer dargestellt. Wenn der Eimer blinkt, ist der Sofort-Start nicht verfügbar. Jedes Segment innerhalb des Eimers stellt etwa 2 Sekunden des Anti-Shock-Speichers dar.
4. CUE: Leuchtet während der Player am CUE-Punkt wartet.
5. PITCH-DISPLAY: Zeigt die aktuelle Prozentzahl der Geschwindigkeitsveränderung an, ausgelöst durch den SPEED-Slider (15).
6. TIME BAR: Zeigt die vergangene oder aktuelle Zeit je nach Einstellung der TIME-Taste (16). Wenn der Balken warnend blinkt, ist der Track fast am Ende angelangt!
7. FRAME: Zeigt den aktuellen Frame vom gegenüberliegenden Track (1 Frame = 1/75 Sek.)
8. SECOND: zeigt "Sekunden"-Information vom gegenüberliegenden Track.
9. MINUTE: zeigt "Minuten"-Information vom gegenüberliegenden Track. 10. ELAPSED, TOTAL REMAIN: Angezeigte Zeit ist die laufende, abgelaufene oder Gesamtzeit. 11. RELOOP: Leuchtet, wenn ein Loop programmiert ist. Sie können zum Loop zurückkehren, indem Sie die RELOOP-Taste (5) drücken.
10. LOOP: Leuchtet während der Wiedergabe eines Loops (das Wiederholen eines besonderen Bereichs).
11. LOOP blinkt: Loop ist programmiert und wird wiedergegeben.
12. LOOP leuchtet: Loop ist programmiert, wird aber nicht wiedergegeben.
13. SINGLE: Leuchtet, wenn der Player nur einen Track abspielt. Leuchtet diese Anzeige nicht, befindet sich das Gerät im kontinuierlichen Wiedergabemodus. Diese Funktion wird über die SGL/CTN-Taste (17) eingestellt.
14. TRACK / FOLDER: Zeigt die entsprechende Track-/Folder-Nummer an.
15. VISUAL ANZEIGER: Zeigt die Play-Position in Kästchen an: eine volle Rotation entspricht 72 Kästchen. Der Anzeiger läuft im normalen Play-Modus im Uhrzeigersinn und gegen den Uhrzeigersinn, wenn der Track rückwärts läuft. Im Pause-Modus stoppt der Anzeiger. 16. AUTO CUE: Das Display zeigt "A.CUE", wenn die Funktion aktiv ist.
16. AUTO BPM: Der Indikator leuchtet, wenn der automatische Beatcounter aktiviert ist. (ist ständig aktiviert)
17. PITCH LOCK: Wenn die Master-Tempo-Funktion aktiviert wurde, zeigt das Display "lock". 19. CD/MP3: Zeigt an, ob eine normale oder MP3-CD eingelegt ist.
18. ALPHANUMERISCHES DISPLAY: Zeigt die Namen der Folder und MP3-Tracks. Für MP3-Tracks, die im CBR-Format aufgenommen wurden, wird auch die Bitrate angezeigt. Bei Aufnahmen im VBR-Modus zeigt das Display nur "VBR". Bei Audio-CDs mit CD-Text wird dieser gezeigt, andernfalls zeigt das Display "no CD-TEXT". Sämtliche interaktiven Informationen werden ebenfalls gezeigt. 21. BPM-ANZEIGER: Der automatische Beat Counter zeigt die Beats Per Minute an.

WIE NUTZE ICH...

Die meisten gemeinsamen Funktionen sind im vorherigen Kapitel "Tasten und Funktionen" beschrieben. In diesem Kapitel werden speziellere Funktionen erklärt.

- SLEEP-MODUS:

Befindet sich der CD-Player länger als 15 Minuten im Pausen- oder CUE-Modus, schaltet der Player automatisch in den "Schlafmodus". Dies verlängert die Lebensdauer des Lasers sowie des Spindelmotors. Während des Schlafmodus zeigt die Anzeige das Wort "SLEEP". Um den Player "aufzuwecken", drücken Sie die PLAY- oder CUE-Taste.

- FOLDER / TRACK SELECTORS:

Die meisten CDs beinhalten eine Menge an MP3-Dateien (150 oder mehr). Um diese anzahlen zu managen, kann man die Dateien in verschiedene Unterordner (Verzeichnisse) stellen. Diese Verzeichnisse können nach dem Interpreten, den Musikrichtungen (Techno, langsam, Salsa...), den Beats per Minute (100BPM, 110BPM, 120BPM), usw. gespeichert werden.

Mit dem FOLDER / TRACK-Wähler kann man einfach zwischen den verschiedenen Verzeichnissen und Tracks wählen.

Man kann den MCD200 im FOLDER und TRACK Mode betreiben:

• FOLDER MODE: Nutze den FOLDER Wähler, um in die gewünschten Verzeichnisse zu wechseln. Beachte, dass man nur Tracks in dem gewählten Verzeichnis wählen kann. Um in ein anderes Verzeichnis zu wechseln, muss man den Folder Wähler betätigen.
• TRACK MODE: Um in den Track Modus zu gelangen, muss man kurz den TRACK Knopf drücken. Es ist möglich, alle Tracks so auszuwählen, als wären keine Unterordner vorhanden. Um mehrere TRACKS (10er Schritte) schnell auszuwählen,

drücke den TRACK Wählknopf, während man vorwärts/rückwärts dreht. Um aus dem Track Modus zu kommen, drücken Sie einfach den FOLDER Knopf.

- RELAY FUNCTION:

• Überprüfen Sie zunächst, ob das spezielle Fader-Start-Kabel die beiden MCD200-Player verbindet.
• Legen Sie in beiden Playern eine CD ein.
• Öffnen Sie die zwei Kanal-Fader der korrespondierenden CD-Inputs Ihres Mixers.
• Überprüfen Sie, ob beide Player im Single-Modus sind (der "single" Anzeiger (13) erscheint auf dem Display). Falls einer der Player nicht im Single-Modus ist, drücken Sie den SGL/CNT Knopf (17) dieses Players.
• Beginnen Sie mit dem Playback auf einem der beiden Player.
• Ein Track wird abwechselnd von beiden Playern gespielt. Sie können jederzeit eine neue CD in den Player einlegen, der gerade im Pause-Modus ist. Dadurch ist es möglich, ein endloses Programm zu gestalten, wie es ideal für Pubs usw. ist.

Entfernen Sie das Relay-Kabel, wenn Sie die Relay-Funktion nicht mehr brauchen.

- ERSTELLEN EINES LOOPS:

Während der Wiedergabe drücken Sie die IN/R.CUE Taste. Dies ist der Startpunkt des Loops. Nun drücken Sie die OUT/EXIT Taste, um den Endpunkt zu markieren. Der nahtlose Loop startet direkt und wird wiederholt (Mit ein wenig Übung erhalten Sie perfekte Loops). Während der Wiedergabe des Loops können Sie die OUT/EXIT Taste drücken, um den Loop zu verlassen und den Rest des Tracks wiederzugeben. Es ist möglich, während der Wiedergabe des Loops einen neuen Loop zu erstellen. Dazu drücken Sie einfach die Taste IN/R.CUE, um den neuen Startpunkt zu markieren. Nun markieren Sie den Endpunkt mit der OUT/EXIT Taste. Ihr neuer Loop ist programmiert und wird wiedergegeben.

- RESTART DES LOOPS:

Dies kann auf 3 Arten geschehen:

• Wenn ein Loop programmiert ist und Sie ihn durch Drücken der OUT/EXIT Taste verlassen haben, drücken Sie die Taste RELOOP, um den Loop neu zu starten.
• Wenn ein Loop programmiert ist und Sie ihn durch Drücken der OUT/EXIT Taste verlassen haben, drücken Sie die Taste OUT/EXIT noch einmal, um den Loop neu zu starten. Der nun markierte Punkt ist der neue Endpunkt des laufenden Loops.
• Während der Wiedergabe des Loops drücken Sie die Taste RELOOP, um den Loop direkt wieder neu zu starten. Ideal, um einen „Stotter“-Effekt zu kreieren.

- EDITIEREN EINES LOOPS:

Wenn ein Loop programmiert wurde, drücken Sie den RELOOP/STUTTER Knopf über 2 Sekunden, um in den „Loop edit“-Modus zu gelangen. Während der Loop nahtlos abgespielt wird, zeigt das Display den Loop-Endpunkt an. Nutzen Sie das große Drehrad, um einen neuen Loop-Endpunkt zu setzen. Um das Setzen zu vereinfachen, kann man den neu gewählten Endpunkt dauerhaft hören. Wenn der Endpunkt gesetzt ist, drücken Sie den LOOP OUT Knopf, um die Stellung zu speichern und die Funktion zu verlassen.

BEACHTE: Man kann Loops auf die HOT CUE Knöpfe speichern. D.h. Sie können pro Track bis zu 4 Loops speichern. Das nächste Kapitel beschreibt, wie man die Loops speichert.

Einen HOT CUE-Punkt speichern:

Es gibt 2 Arten, einen HOT CUE-Punkt zu setzen:

• Drücken Sie die IN/R.CUE Taste während der Wiedergabe, um einen neuen CUE-Punkt zu setzen ("CUE on the fly")
• Befinden Sie sich im PAUSE-Modus, können Sie mit Hilfe des JOG/Wheels einen neuen CUE-Punkt suchen. Haben Sie die Stelle gefunden, drücken Sie die IN/R.CUE Taste, um den neuen CUE-Punkt zu setzen (oder PLAY/PAUSE drücken)

Sobald der CUE-Punkt gesetzt ist, können Sie ihn über die CUE-Taste abrufen.

- Einen einfachen CUE-Punkt auf die "HOT CUE" Tasten speichern:

Drücken Sie die MEMORY Taste, um in den HOT CUE Memory Modus zu gelangen (MEMORY Taste leuchtet).

• Drücken Sie während der Wiedergabe einen der vier HOT CUE Tasten: Die CUE-Taste, die Sie gerade drücken, leuchtet nun rot. Der CUE Punkt ist nun gespeichert. ("CUE on the fly").
• Befinden Sie sich im PAUSE-Modus, können Sie mit Hilfe des JOG/Wheels einen neuen CUE-Punkt suchen. Haben Sie die Stelle gefunden, drücken Sie einen der vier HOT CUE Tasten, um den neuen CUE-Punkt zu setzen. Die CUE-Taste, die Sie gerade drücken, leuchtet nun rot. Der CUE-Punkt ist nun gespeichert.

Sobald der HOT CUE-Punkt gesetzt ist, können Sie ihn über die HOT CUE-Taste abrufen.

- SPEICHERN EINES LOOPS AUF DEN HOT CUE-TASTEN:

Bringen Sie den MCD200 in den Loop-Modus. Während der Wiedergabe des Loops drücken Sie die MEMORY-Taste, um in den Speichermodus zu gelangen (die MEMORY-Taste leuchtet). Nachdem Sie eine der vier HOT CUE-Tasten gedrückt haben, wechselt die Farbe der betreffenden Taste auf Grün. Der nun ablaufende Loop ist gespeichert. Sie können bis zu 4 Loops pro Track speichern!

- ABLEGEN VON HOT CUES IN DEN PERMANENTEN INTERNEN SPEICHER:

Für jede CD kann man bis zu 4 Cue-Punkte im internen Speicher ablegen. Sobald man die gleiche CD wieder einlegt, kann man die zuvor gespeicherten Cue-Punkte und Loops der CD wieder aktivieren. Der MCD200 kann bis zu 2048 (512 x 4) Cue-Punkte und Loops speichern. Das Schreiben des Inhalts der HOT CUE-Knöpfe in den internen Speicher ist sehr einfach: Drücken Sie den MEMORY-Knopf für ca. 2 Sekunden, bis das Display „SAVING“ zeigt. Das ist alles!

BEACHTE: Wenn man eine andere CD in das Laufwerk einlegt, ohne die zuvor erstellten HOT CUE-Punkte in den internen Speicher zu speichern, werden diese gelöscht.

- AUFRUFEN DER HOT CUES AUS DEM INTERNEN SPEICHER:

• RECALL: Vor dem Einsetzen der CD die MEMORY-Taste drücken, bis sie blinkt und das Display „RECALL“ anzeigt. Nun drücken Sie den OPEN/CLOSE-Knopf zum Einsetzen der CD. Wenn das Gerät keine HOT CUE-Punkte finden kann, stoppt der Recall-Prozess automatisch.
• DON'T RECALL: Setzen Sie die CD ein und starten Sie das Playback. Das Gerät ignoriert die erstellten Cue-Punkte.

- LÖSCHEN DER GESPEICHERTEN „HOT CUE“-EINSTELLUNGEN:

Hier gibt es 2 Möglichkeiten:

• Speichern Sie einfach einen neuen „HOT CUE“-Punkt über den bestehenden. BEACHTE: Vergessen Sie nicht, die Änderungen im permanenten Speicher abzulegen.
• Beim Wechsel einer CD werden ebenfalls alle „HOT CUE“-Punkte gelöscht.

BEACHTE: Nur die HOT CUE-Taster werden gelöscht, die CUE-Punkt-Informationen im internen Speicher bleiben erhalten.

- LÖSCHEN DES INTERNEN CUE SPEICHERS

Drehen Sie den SEARCH-Knopf (1) nach links und halten Sie ihn in dieser Position. Schalten Sie nun das Gerät ein: Der permanente Speicher ist damit gelöscht. Im Display erscheint "clearALL".

VORSICHT: DIESE FUNKTION IST NICHT RÜCKGÄNGIG ZU MACHEN !!!

PITCH BENDING:

Verwenden Sie diese Funktion, um den Takt zweier Titel so perfekt wie möglich anzugleichen. Hierfür gibt es 2 Möglichkeiten:

• PITCH BEND Tasten: Wird die "PITCH BEND+" oder "PITCH BEND-" Taste betätigt, so erhöht bzw. verringert sich die Geschwindigkeit des wiedergegebenen Titels.
• JOG WHEEL: Wird das "JOG WHEEL" im Uhrzeigersinn bewegt, so erhöht sich die Geschwindigkeit des Titels. Bewegt man das "JOG WHEEL" gegen den Uhrzeigersinn, wird die Geschwindigkeit verringert. Je schneller das "JOG WHEEL" bewegt wird, desto stärker ändert sich die Geschwindigkeit des Titels.

- PITCH BEND PARAMETER:

Der Pitch Bend Parameter bestimmt den Einfluss des Jog Wheels auf die Pitch Bend Funktion. Der CD-Spieler wird mit einem Pitch Bend Parameter von 50 geliefert. Sie können den Parameter zwischen 001 (sehr geringer Effekt) und 100 (extremer Effekt) regeln, um die Pitch Bend Funktion perfekt Ihren persönlichen Vorstellungen anzupassen! So können Sie den Parameter ändern:

• Drücken Sie den TIME-Knopf (16), bis das alphanumerische Display (20) den Parameterwert: BEND xxx ("xxx" ist der Wert) anzeigt.
• Ändern Sie den Parameter mit dem großen Jog Wheel (20) und drücken Sie kurz den TIME-Knopf (16), um den neuen Parameter zu bestätigen.

Testen Sie die neue Pitch Bend Parameter Einstellung, um zu sehen, ob sie OK ist:

• Neuer Parameter ist NICHT OK: Beginnen Sie das Verfahren von neuem, um einen anderen Wert einzustellen.
• Neuer Parameter ist OK: Drücken Sie den MEMORY-Knopf (9), bis das Display "SAVING" [Speichern] anzeigt, um diese neue Einstellung als Dauereinstellung des Geräts abzuspeichern. Jetzt bleibt die neue Pitch Bend Parameter-Einstellung erhalten, selbst wenn der CD-Player ausgeschaltet wird.

- CD-TEXT:

Nicht nur MP3-Dateien können Tracknamen auf dem Display anzeigen. Einige normale Audio-CDs verwenden CD-TEXT, um Tracknamen anzuzeigen. Auch CD-Brennsoftware (z.B. Nero) kann einen CD-TEXT zu einer normalen Audio-CD hinzufügen. Wenn der MCD200 diese CD-TEXT-Daten ermittelt, wird das Display sie automatisch anzeigen. Falls kein CD-TEXT verfügbar ist, zeigt das Display "no CD-TEXT".

- MP3-DATEIEN ABSPIELEN:

Der CD-Player erkennt eine MP3-Datei automatisch.

Der MCD200 ist in der Lage, verschiedene MP3-Formate zu lesen. Das Display zeigt eine der ID3-Tags (Liedtitel / Interpret / Verzeichnisname / Bitrate). Die CD nimmt bis zu 999 MP3-Dateien auf, umfassend auf max. 255 Ordnern.

Wenn die MP3-Dateien in separate Ordner sortiert sind, listet der MCD570 alle Dateien auf. Die MP3-Dateien müssen folgendem Format entsprechen: mp3 ~ .MP3 ~ .mP3 ~ .Mp3.

Sehen Sie sich die technischen Daten an, um zu sehen, welche MP3-Dateien erlaubt sind.

- ABSPIELEN VON CD-R UND CD-RW:

Außer normalen Audio-CDs kann der MCD200 auch CD-R und CD-RW abspielen.

Bitte verwenden Sie beim Brennen einer CD ausschließlich den "Disc at Once"- und "Track at Once"-Modus! Das Brennen Ihrer CDs mit Geschwindigkeiten höher als 12x kann Lesefehler verursachen. Wenn die Disc eine Multi-Session ist, wird nur die erste Session gespielt:

• Wenn die erste Session eine CD-DA ist, können Sie nur CD-DA-Tracks abspielen.
• Wenn die erste Session eine MP3-Datei ist, können Sie nur eine MP3-Datei abspielen.

TECHNISCHE DATEN

Stromzufahr:	AC 230 V, 50Hz
Leistungsaufnahme:	14,5W
Output level:	2,0Vrms +/-0,5dB @ 1kHz, 0dB
Frequenzbereich:	20-20.000Hz (+/-0,4dB)
THD + noise (20kHz LPF):	0,005% @ 1kHz, 0dB
S/N Ratio (IHF-A):	>120dB @ 1kHz, 0dB
Kürzeste Zugriffszeit (next track):	<2sec
Längte Zugriffszeit (track 1 → 20):	<4sec
Laser Pickup:	Sony KSM-213C 3spot detection 780nm
Electronic tracking:	Vollautomatisches digital tracking.
DISC FORMAT:
Mögliche Datei Erweiterung:	.mp3 ~ .MP3 ~ .mP3 ~ .Mp3
ID3 tag Kompatibilität:	ID3v2 und früher
ISO9660:	Level1 (max. 8"8.3" character style)
	Level2 (max. 31/30 character style)
Joliet:	max. 64/64 character style
CD-ROM Sektor Format:	nur mode-1
Max. Folders:	255
Max. Files:	999

MP3-FORMATE:

MPEG1 Layer3 (ISO/IEC11172-3):

Bitraten:

Bitratenmodi:

MPEG2 Layer3 (ISO/IEC13818-3):

Bitraten:

Bitratenmodi:

MPEG2,5 Layer3:

Bitraten:

Bitratenmodi:

Abmessungen:

Gewicht:

mono / stereo gesampelt bei: 32 - 44,1 - 48kHz

32-320Kbps

mono / stereo gesampelt bei: 16 - 22,05 - 24kHz

8-160Kbps

mono / stereo gesampelt bei: 8 - 11,025 - 12kHz

8-160Kbps

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden!

Sie können sich die neueste Version dieses Benutzerhandbuches von unserer Website herunterladen:

www.beglec.com
