Producttype	Professionele CD DJ-speler
Merk	BEGLEC
Model	MCD 200
Voeding	AC 230 V, 50 Hz, 14.5 W
Uitgangsniveau	2,0 Vrms ± 0,5 dB @ 1 kHz, 0 dB
Frequentierespons	20 - 20 000 Hz ± 0,4 dB
Harmonische vervorming + ruis	0,005 % @ 1 kHz, 0 dB (20 kHz LPF)
Signaal-ruisverhouding	120 dB @ 1 kHz, 0 dB
Ondersteunde schijfformaten	CD-DA, CD-R, CD-RW, CD MP3
MP3-compatibiliteit	MPEG1/2/2.5 Layer 3, CBR en VBR, tot 999 bestanden en 255 mappen
Antischokgeheugen	10 seconden
Afspeelfuncties	Enkel, continu, relay, digital scratch, oneindige loops, hot cue (4 toetsen), pitch bend, master tempo, auto cue, auto BPM
Pitchbereik	±4 %, ±8 %, ±16 %, ±100 % (max ±16 % bij MP3)
Audio-uitgangen	Analoge stereo RCA-uitgang, digitale S/PDIF coaxiale RCA-uitgang
Afstandsbediening	Fader start (mini-jack mono), relay play tussen twee spelers
Display	Alfanumeriek LCD-scherm met tijd-, BPM-, ID3- en CD-TEXT-informatie
Jog wheel	Rubberen oppervlak, zoek-, scratch- en pitch bend-bediening
Bewerkingsfuncties	Programmeren van CUE-punten en loops in realtime, loop-bewerking, permanente opslag (tot 2048 punten)
Transportbeveiliging	60 seconden voor het automatisch sluiten van de lade
Slaapfunctie	Automatische uitschakeling van laser en motor na 15 minuten inactiviteit
Gebruikstemperatuur	Max 40 °C
Onderhoud en reiniging	Zachte, licht vochtige doek; vermijd oplosmiddelen; reinig regelmatig de ventilatiesleuven
Veiligheid	Niet openen, niet blootstellen aan vocht, interne onderdelen niet door gebruiker te repareren, alleen zekering van hetzelfde type
Inbegrepen accessoires	Stroomkabel, cinch RCA-kabel, fader start-kabel (mini-jack), gebruikershandleiding

Veelgestelde vragen - MCD 200 BEGLEC

Hoe stel ik een hoof CUE-punt in?

Tijdens het afspelen drukt u op de IN/R. CUE-toets om een 'vrij' CUE-punt in te stellen. In pauzemodus gebruikt u het Jog Wheel of de SEARCH-knop om het exacte moment te vinden, en drukt u vervolgens op IN/R. CUE of PLAY/PAUSE.

Hoe maak ik een oneindige loop?

Tijdens het afspelen drukt u op IN/R. CUE voor het begin van de loop, en daarna op OUT/EXIT voor het einde. De loop wordt onmiddellijk herhaald. Om te stoppen drukt u opnieuw op OUT/EXIT.

Hoe sla ik CUE-punten op in de HOT CUE-toetsen?

Druk kort op de MEMORY-toets (deze gaat branden). Druk vervolgens op het gewenste moment op een van de HOT CUE-toetsen (1-4). De toets wordt rood om een opgeslagen CUE-punt aan te geven.

Hoe gebruik ik de SCRATCH-functie?

Druk op de SCRATCH-toets om de scratch-modus te activeren. Draai aan het Jog Wheel om te scratchen. Laat het wiel los om de normale weergave te hervatten. In pauzemodus speelt de muziek alleen wanneer u aan het wiel draait.

Hoe synchroniseer ik het tempo van twee CD-spelers?

Gebruik de PITCH BEND +- of - toetsen om het afspelen tijdelijk te versnellen of te vertragen. U kunt ook tijdens het afspelen aan het Jog Wheel draaien voor een tijdelijke snelheidsverandering. Laat los om terug te keren naar de oorspronkelijke snelheid.

Wat te doen als de CD niet wordt afgespeeld?

Controleer of de schijf schoon en krasvrij is. Zorg ervoor dat het formaat compatibel is (CD-DA, CD-R, CD-RW, MP3). Voor CD-RW brandt u in de modus 'disc at once'. Vermijd brandsnelheden hoger dan 12x.

Hoe activeer ik de alternerende weergave (RELAY) met twee spelers?

Verbind de twee spelers met de meegeleverde fader start-kabel (mini-jack). Zet beide in de modus 'Single' (SGL/CTN brandt). Start het afspelen op één speler: aan het einde van elk nummer neemt de andere speler automatisch over.

Hoe pas ik de gevoeligheid van de pitch bend van het wiel aan?

Druk op TIME tot 'BEND xxx' wordt weergegeven. Draai aan het Jog Wheel om de waarde in te stellen (001 = zwak, 100 = sterk). Druk kort op TIME om te bevestigen, en houd vervolgens MEMORY ingedrukt om op te slaan.

Waarom geeft het scherm 'SLEEP' weer?

De slaapmodus wordt geactiveerd na 15 minuten inactiviteit (pauze of CUE) om de laser te sparen. Druk op CUE of PLAY/PAUSE om het apparaat te activeren.

Hoe wis ik alle opgeslagen CUE-punten?

Houd de SEARCH-knop naar links gedraaid terwijl u de speler inschakelt. Het scherm toont 'clearALL'. Let op: deze actie is onomkeerbaar.

GEBRUIKSAANWIJZING MCD 200 BEGLEC

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volte te konnen profiteren van alle möglichkheden en voor uw eigengeiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gebruiken.

EIGENSCHAPPEN

MPEG1 layer3 (32 + 44,1 + 48kHz)
MPEG2 layer3 (16 + 22,05 + 24kHz)
MPEG2.5 layer3 (8 + 11,025 + 12kHz)

• Volledige MP3 weergave (max. 999 MP3-files / 255 Mappen per CD)
• Ondersteunt zowel de CBR als de VBR transmissiesnelheden.
• Ondersteunt ID3-tags tot en met ID3v2.
  Leest CD-DA, CD-R, CD-RW
• Antishock geheugen: 10 seconden
• Frame opzoeking tot op 1/75sec, eveneens met MP3 files
• Digital scratch effect via jog wield
• 4 Hot Cue toetsen voor het programmeren van cue punten en loops!
• Permanent geheugen voor max. 2048 (512 x 4) ruepunteren en loops
• Naadloos bewerken van de loop in "real-time"!
  Volutomatische BPM counter
• Pitch Lock (Master Tempo)
• Anti-shock memory 10sec.
• 4 schalen voor de snelheidsregelaar: +/-4% +/-8% +/-16% +/-100% (tot +/-16% voor MP3 files)
• Pitch bend op het jog viel en via toetsen (synchroniseren van de beats)
• Aanpasbare pitch bend parameter voor zeer precieze pitch bending (software V22 en hoger)
• Tot 4 naadloze loops voor 1 track met reloop/stutter
• Direct programmeerbare cue ("Cue on the fly")
• Ultra snelle memory start binnen 10msec
• Fader start, fader stop, (back cue),
• Auto cue functie(-48dB)
• Snel Zoeken van een passage op 4 snelheden
• Alfanumeriek LCD display voor uitlezing van CD-TEXT en MP3 ID3v2 tags.
• Verschillende tjdsaanduidingen: verlopen, blijvende en totaal blijvendeijd.
• Jog welt met een speciale rubber bedekking
• Single/continuous play
• Relay play voor een eindeloze weergave op twee MCD200 spelers.
• Digitale S/PDIF uitgang
• CD-lade sluit automatisch na 60seconden
• Sleep mode (verlengt de levensduur van de laser)

VOOR DE INGEBRUIKNAME

Controleer of de volgende onderdelen in de verpakking zitten:

MCD200 spelER
- Handleiding
- Voedingskabel
Een cinch kabel
- Een mono mini-jack kabel voor fader start en relay play

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektrocutie zoveel möglich te vermiijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zich kan herstellen.

Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De bliksempijl die zich in een gelijkbenige driehoek befindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van Niet-geisoleerde onderdelen met een "gevaarlijke spanning" in het toestel die voldoende kracht heeft om een risico van elektrocutie in te houden.

Het uitroepteken binnen de gegelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbolism betekent: het apparaat mag enkel binnenhuis worden gezruikt.

Dit symbol betekent: Lees de handleiding!

• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, maar het apparaat aan de omgevingstempoatuur waren wonneer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Objecten gemvuld met water, zoals bvb. Vazen, mogen op dit apparaat worden geplaatst. Indien er toch een vreemd voorwerp of water in het apparaat geraakt, moet U het direct van het lichtnet akkoppelen.
• Open vuur, zoals brandende kaarsen, mogen Niet op het apparaat geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
• Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en.maak het regelmatig schoon.
• Houd het apparaat uit de buurt van kinderen.
• Dit apparaat mag Niet door onervaren Personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.

• Trek algijd de stekker uit wonneer het apparaat gedurende langere tijd Niet wordt gebruikt of alvorens met de onderhoudsbeurt te beginnen.

• De elektrische installmentie behoort uitsluitend uitgevoerd te worden door bevoegd personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.

• Controller dan die aangegeven op dechterzijde van het toestel.
• Het stopcontact zal steeds vrij toegankelijk blijven zodate stroomkabel op elk moment kan worden uitgetrokken.
• De elektrische kabel behoort als tijd in uitstekende staat te zijn. Zet het apparaat onmiddelijk af als de elektrische kabel gekneusd of beschadigd is.
• Laat de elektrische draad nooit in contact komen met andere draden.
• Als de netschakelaar zich in OFF (uit) positie bevindt dan is dit apparaat nicht volledig van het Lichtnet geschienen!
• Om elektrische schokken te voorkomen,要去 U de behuizing nicht openen. Afgezien van de zekering zitten er geen onderdelen in die door de gebruiker要去 worden onderhonden.
• Repareer nooit een zekering en overbrug de zekeringhouser nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.
• Ingeval van ernstige problemen met het bedierenen van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veilgheidsredenen is het verboden om oncegauthoriseerde modificaties aan het toestel aan te brengen.

INSTALLATIEVOORSCHRIFTEN:

• Plaats dit apparaat in een goed geventileerde ruimte waar het Niet blootgesteld is aan hoge temperaturen of vocht.
• Hetplaatsen en het gebruik van dit apparaat gedurende een langeperiode in denabijheid warmtebronnen zoals versterkers, spots, enz. zal zich werking beinvloeden.
• Zorg, bij inbouw in een vaste installmentie of flightcase, voor een goede ventilatie om de warmte optimaal te konnen afvoeren.
• Zorg ervoor, om inwendige vorming van condensatie te voorkomen, dat de meldtafel zich na transport kan aanpassen aan de warme binnentemperatuur. Condensatie kan de goede werkung soms verhinderen.

REINIGEN VAN DE CD SPELER:

Reinig het toestel met een zacht, Lichtjes bevochtigd doek. Vermijd water te morsen in het toestel. Gebruik nooit vluchtige producten zoals benzeen of thinner, dit kan het toestel beschadigen.

AANSLUITINGEN

• Gebruik de meegeleverde cinch kabel om de audio uitgang van de CD speler te verbinden met de CD ingangen van uw mengtafel.
• Verbind eveneens de fader start kabel indien uw audio mixer voorzien is van fader start aansluitingen. (Synq® SMX-1 of Pioneer® compatibel)
• Verbind de voedingskabel.

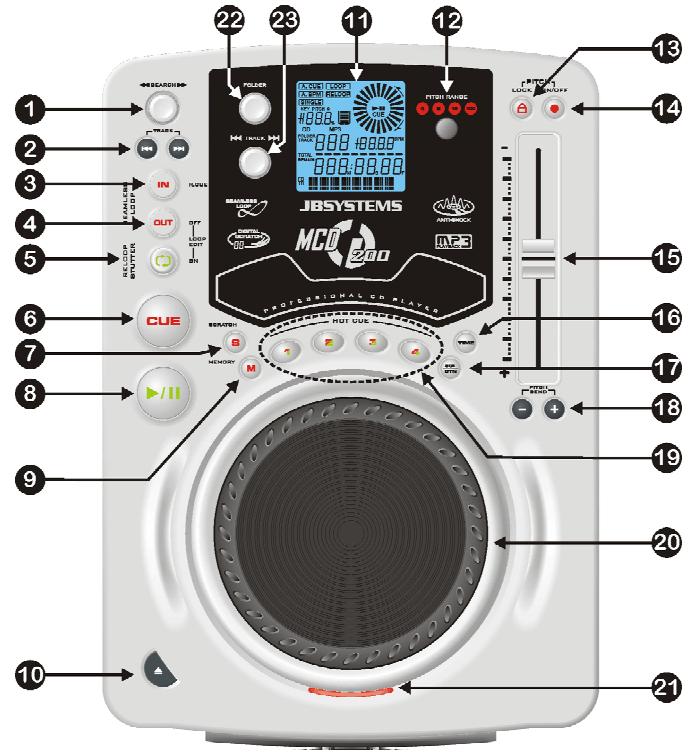

BEDIENING EN FUNCTIONS

1. SEARCH knop: Deze knop heeft 4 voorwaartse en 4chterwaartse snugheidspositions voor het snel opzoeken van muziekfragmenten. Hoe verder u de knop in elke richting draait, hoe vlugger u door de muziek heben gaat.
2. TRACK SEARCH Toetsen: Deze toetsen worden gebruikt om een bepaald nummer op de CD te kiezen. Voorwaarts & achechterwaarts verspringen.
3. IN/R.CUE toets: Laat u toe het Cue punt in te stellen zonder de weergave van de CD te stoppen (CUE ON THE FLY). Deze toets bepaalt ook het beginpunt van een naadloze Loop. Wanner u op een van de hot cue(19) toetsen drukt worden het startpunt ook gekopieerd maar deze toets.
4. OUT/EXIT toets: Wortt gebrukt om het eindpunt van een Loop te bepalen. De CD speler start het afspelen van de naadloze Loop tot wanner u terug op deze toets drukt om de Loop te verlaten. Wanner een Loop geprogrammeerd is maar nicht afgespeeld worden kan men zo ook het aflezen van de Loop herstarten. Deplaats in het nummer waar u op"These toets gedrukt hebigt za opgeslagen worden als neueu eindpunt van de Loop. Als u op"These toets drukt wanner de speler in "loop edit mode" staat dan stopt u het bewerken van de loop en wordt het huidige eindpunt van de loop opgeslagen als neuen eindpunt.
5. RELOOP/STUTTER toets: Deze toets heeft 3 functies:
6. RELOOP: Als een loop geprogrammeerd was en u hebt op de OUT/EXIT toets (4) gedrukt, druk dan op de Reloop toets om de loop opnieuw te starten. Druk op de

OUT/EXIT(4) toets om de Loop terug te verlaten. (start en eindpunt van de Loop blijven onveranderd)

• STUTTER: Wonneer een loop afgespeeld wordenkt u op deze toets drukken om de loop onmiddelfiek te herstarten. U kunt ook op deze toets drukken wonneer een nummer geen loop afspeelt. Telkens u op de RELOOP/STUTTER toets drukt herstart de muziek vanaf het geprogrammeerd Cue punct. Het stotter effect (stutter) LAST 1000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

• LOOP EDIT: wonneer een loop geprogrammeerd is, druk dan op de RELOOP/STUTTER toets gedurende ongeveer 2 seconden om de "loop edit" modus in te schaken. U kunt nu het eindpunt van de loop veranderen. Raadpleeg hoofdstuk "Hoe gebruiken..." voor meer informatie.

• CUE toets: Als u op de CUE toets drukt tijdens de weergave, dan veroorzaakt dit een onmiddellijke terugkeer maar de positie waar de weergave gestart ward. De weergave start onmiddelijk vanaf het geprogrammeerde Cue punt, en duurt verder zolang de CUE toets ingedrukt blijft. De CD speler springt terug maar het Cue punt zodia de CUE toets losgelaten worden. Wanner het toestel in pauze modus staat (Play/Pause LED knippert) kan het Search en/of het Jog viel gebruikt worden om een ander startpunt te kiezen. Door op de "PLAY/PAUSE" toets en nadien op de "CUE" toets te drukken kutu dit neue Cue punt bevestigen.

• SCRATCH toets: hiermee zet U de MCD200 in scratch mode. U kan nu eender welk nummer op de CD digitaal scratches alsof het een vinyl plaat is. U kan de scratch functie zowel in play als in pause gebruiken:

• In play mode: De muziek speelt normal tot U hetGPCjwiel(20) beweegt. Het scratch effect is hoorbaar zolang U het jog wiel(20) snel vooruit en achteruit beweegt. Zodra U het wilieteer beweegt speelt de muziek verder vanaf het punt waar de laser zich op dat ogenblick bevindt.

• In pause mode: zolang het jog viel(20) Niet beweegt, hoort U niets. Zodra U het jog viel(20) snel voorwaarts en achterwaarts beweegt is het scratch effect hoorbaar. Zodra U het jog vielstopt za de muziek stoppen en wacht de speler in pauze.

TIP:ijdens de scratch mode kan U de PLAY/PAUSE toets(8) indrukken om:tussen play en pause om te schakelen.

1. PLAY/PAUSE toets: Telkens u op de PLAY/PAUSE toets drukt zal de CD speler overgaan van afspelen maar pauze of van pauze maar afspelen. De toets knippert zolang de CD speler in pauze staat.

2. MEMORY toets: worden gebruikt om Cue punten en Loops op te slaan in de Hot Cue toetsen(19) en het permanente cue geheugen:

3. Opslagen in de HOT CUE toetsen: Druk heel even op de MEMORY toets om de MCD200 voor te bereiden voor het opslaan van een cue punct of een Loop in een van de 4 HOT CUE toetsen.

4. Opslagen in het permanente geheugen: Druk op de MEMORY toets tot deze begint te knipperen en "SAVING" op het LCD scherm verschijnt. De inhoud van de HOT CUE toetsen voor"These CD worden opgeslagen in het permanente geheugen.

Kijk verder in deze handleiding om te leren hoe U dit juist doet.

1. OPEN/CLOSE toets: geleruik deze toets om de CD lade vooraan de MCD200 te openen of te sluiten. Deze toets kan Niet gelebruikt wordenijdens het afspelen van een CD. Indien de lade Niet gesloten worden, za deze na 60sec. automatisch sluiten om schade te voorkomen.

2. LCD scherm: toont alle belangrijke informatieijdens het afspelen van een CD. Verder in deze handleiding worden alle onderdelen van de display besproken.

3. PITCH RANGE toets: Telkens als U deze toest indrukt worden de schaal van de slenlheidfader(15) aangepast. Voor gewone audio CD's kutu +/-4% , +/-8% , +/-16% en +/-100% kiezen. De +/-100% optie kan nicht gebruikt worden met MP3 CD's.

4. PITCH LOCK toets: (Master tempo) activeert de Pitch Lock functie. Deze functie LAST U toe de snugheid van een nummer te regelen door middel van de Pitch Control schuifregelaar, zonder de toonhoogte te wijzigen. Deze toets worden rood wonneer de Pitch Lock ingeschakeld is.

TIP: U要去 weten dat de pitch lock functie+zijn technische grenzen heeft. Vanaf een bepaalde snelheidsafwijking (aftankelijk van de muziekstijl) zal de pitch lock Nieteer correct werken. Eerst hoog U eenkleine verrorming die steeds groter naarmate de snelheidsafwijking toeneemt. Dit is.daromchainsier nicht direct een: bij erg lage snelheden kan U deze verrorming perfect als een soort "vervormingseffect"gebruiken!

1. SPEEDD toets: Deze toets worden gebruikt om de snelheidsregeling aan te zetten of uit te schakelen.

2. SPEED schuifregelaar: Druk op de SPEED toets(14), zodat deze aan is. De snugheid kan bijgeregeld worden tot +/-100% door de schuifregelaar te verzetten. De snugheid zal nicht veranderen als de SPEED toets(14)uit staat. U kunt het bereik van de snugheidsverandering instellen met de toets PITCH RANGE (12)

3. TIME toets: De TIME toets waar u toe over te schakelenaar het weergeven van de reeds verstreken tijd, de resterende tijd van het nummer of de totaal resterende tijd van de CD. (standaard = resterende tijd van het nummer)

De total resterendeijd van de CD is Niet beschikkaar bij MP3 CD's.

De TIME toets worden tevens gebruikt om de pitch bend parameter van het jog weil in te stellen. Zie "Pitch bend parameter" in het hoofdstuk "Hoe gebruiken

1. SGL/CTN: U kurz kiezen:tussen "single track mode" en "continuous play". Tevens is het ook möglichk om de "auto cue" functie (-48dB) aan/uit te schakelen.

2. Continuous play: de volledige CD za afgespeeld worden zonder onderbreking. (meestal gebruikt in taverne's)

3. Single track: de CD speler stopt aan het einde van elk nummer en wacht op de eerste muzieknot van het volgende nummer. Dit betekent dat slecht geindexeerde CD's geen hindernis vormen voor de onmiddelijkke startmogelijkheden van deze CD speler. Dit is een zeer nuttige eigenschap voor deejays!

4. Auto Cue on/off: De MCD200 detecteert automatisch de eerste "muzieknoop" van elk nummer zodate de muziek onmiddelijk start wanner u op de Play toets drukt. Om deze Auto Cue functie aan/uit te zetten要去 gedurende ongeveer 2 seconden op de SGL/CTN toets drukken. Er staat "A.CUE" op het scherm wanner.Deze functie ingeschakeld is.

5. PITCH BEND toetsen: De slelheid verhoogt wanner men op de “+ toets” drukt en keert waaroor socrpronkelijke slelheid wanner de toets losgelaten worden. De slelheid daalt wanner men op de “- toets” drukt en keert waaroor aan oorspronkelijke slelheid wanner de toets losgelaten worden.

6. HOT CUE toetsen: 4 programmeerbare toetsen waarin U zowel gewone cue punten als loops kan opslagen. Verspreid over de CD kan U dus maximaal 4 loops en/of cue punten programmeren die U onmiddelijk kan gelebruiken.

7. De toets is nicht verlicht: er zich geen Cue punten opgeslagen.

8. De toets is rood: een Cue punt is opgeslagen
9. De toets is groen: er is een Loop opgeslagen

Indien u dat wenst dan kurz u de inhoud van deze HOT CUE toetsen in het interne permanente geheugen opslagen. Kijk verder in deze handleiding om te leren hoe U de HOT CUE toetsen gezruikt.

OPMERKING: Wonneer u een andere CD in de CD lader steekt zonder eerst de huidige HOT CUE geheugens op te slaan in het interne permanente geheugen, dan zullen deze gegevens verloren gaan.

1. JOG WIEL: Dit grote viel heeft 3 functies, afhankelijk van de werkmodus:

2. Met het jog viel Aunt u traag de frames (1/75sec) opzoeken wanner de CD Niet afgespeeld worden maar in pauze of op een Cue sunt staat. Om een neuew Cue sunt in te stellen draait u aan het werk tot u op de juisteplaats bent, daarna drukt u op de PLAY(8) of LOOP IN(3) toets. Druk verwolgens op CUE(6) om�nat het ingegeven "CUE PUNT" terug te keren.

3. Tijdens de weergave van een nummer kan men met het jog wieid de snelheid van de weergave tijdelijk verhogen door het wieid in wijzerzin te draaien of verlagen door het wieid in gegen wijzerzin te draaien tot +/-100%. De waarde van de snelheidsverandering worden bepaald door de snelheid van de rotatie van het wieid. (dit is een alternatif voor de PITCH BEND toetsen (18)

4. In scratch mode gebruikt U dit wiel om het afspelen van de track te beinvloeden. Op deze manier kan U de muziek op de CD scratches alsof het een gewone vinyl plaat is.

5. CD LADE INDICATOR:licht op als er geen CD aanwezig is, als de CD lade open is of zich maar maakt om zich te openen.

6. FOLDER KEUZEKNOP: als uw CD MP3 mappen bevat dan kutu deze selecteren door eenvoudigweg aan deze FOLDER keuzeknop te draaien. Op het LCD scherm ziet u het nummer + de naam van de map. De naam van de map worden onmiddelijk weergegeven wanner u even op de FOLDER keuzeknop drukt. In het volgende hoofdstuk vindt u meer informatie over het gebruik van mappen. Als de CD geen mappen bevat, dan worden deze keuzeknop Niet gebruikt.

7. TRACK KEUZEKNOP: worden gebrukt om de nummers van uw CD te kiezen. Als uw CD MP3 mappings bevat, dan kurz u met de MCD200 op 2 verschillende manieren werken:

8. FOLDER MODE: Wonneer de Track keuzeknop in combinatie met de FOLDER keuzeknop gezruikt worden, dan=kunt u alleen nummers kiezen binnen de geselecteerde map. Gebruik de FOLDER keuzeknop om een andere map te kiezen.

9. TRACK MODE: Druk even op de TRACK keuzeknop om de TRACK modus in te schakelen: zo=kunt u alle nummers van uw CD overlopen, alsof er geen mappings aanwezig waren. Om de nummers van de CD snel te overlopen (per 10 nummers)要去 op de TRACK keuzeknop drukken verwijl u deze vooruit/achteruit draait.

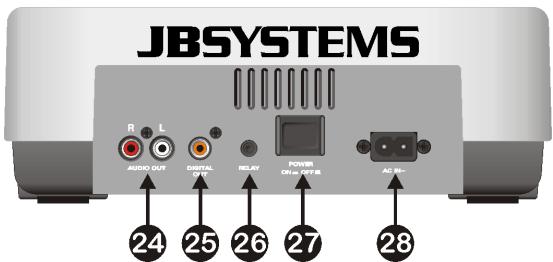

1. Audio output: audio uitgang van de CD speler. Gebruik de meegeleverde cinch/cinch kabel om deze uitgang te verbinden met de CD/line ingang van uw meldtafel.

2. Digitale uitgang: sluit dit digitale uitgangssignaal (S/PDIF formaat) eventeel aan op een digitale versterker of een digitale recorder (vb. Mini disc)

3. RELAY Socket: U kan gelebruikmaken van de compatible faderstart functie op sommige mixers of U kan ook 2 MCD200 spelers met elkaar verbinden om zo de relay functie te activeren.

4. Relay play: Verbind de relay aansluitingen van beiden MCD200 spelers met elkaar door middle van het bijgeleverde mono mini jack/jack kabeltje. Verder in deze handleding worden beschreiben hoe U deze functie gebrukt.

5. FADER START aansluitingen: wannier u een mengtafel hebts die uitgerust is met een fader start functie, verbind de CD speler dan met de fader start aansluitingen van de mixer door middel van het bijgeleverde mono mini jack/jack kabeltje. Let er wel op dat deze aansluitingen nooit verbonden worden met een of andere spanning.

Opgelet: Deze afstandbediening is enkel vereinigbaar met een bepaald type mixers (Synq® of Pioneer®compatible.) Mixers die beschikken over een start functie die werken met een signalat dat verbonden worden met de massa zullen nicht werken.

1. POWER ON/OFF switch: schakelt de MCD200 aan en UIT.
2. Mains input: Verbind de CD speler met het 230V AC net door middel van de meegeleverde voedingskabel.

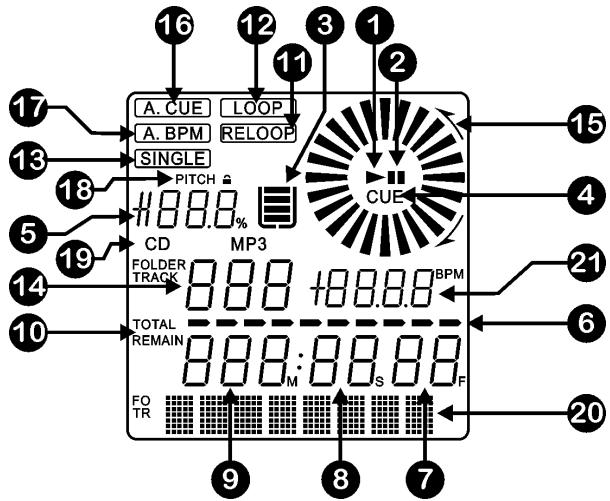

LCD DISPLAY

1. PLAY: verschijnt tijdens het afspelen van een CD.
2. PAUSE: verschijnt wanner de CD speler in pause of in cue modus staat.
3. ANTI SHOCK EN BUFFER INDICATOR: De staat van het geheugen worden op het scherm weergegeven door middel van een emmer die bevuld of leeggemaakt worden. De emmer zicheft aan dat de Instant Start functie beschikbaar is. Als de emmer flitst is de Instant Start functie Niet beschikbaar. Elk segment in de emmer vertegenwoordigt ongeveer 2 seconden anti shock bescherming.

4. CUE: verschijnt wanner de CD speler Stand-by staat aan het master cue punt.

5. PITCH DISPLAY: toont de actuèle snelheidsafwijking zoals.Deze ingesteld werden met de snelheidsfader(15).

6. TIME BAR: toont u ofwel de verstreken tijd, ofwel de resterende tijd, afhankelijk van de keuze die gemaakt werden door middel van de TIME toets(16). De Time Bar begint te knipperen aan het eind van elk nummer om de gebruiker te verwittigen dat het hoog tijd is om tot de actie over te gaan.
7. FRAME: Geeft de tijsdinformationatie van het lopende nummer waar in "frames". (1 frame = 1/75^th sec.)
8. SECOND: Geeft de tijsdinformationatie van het lopende nummer waar in "seconden".
9. MINUTE: Geeft de tijdsinformatie van het lopende nummer weer in "minuten".
10. ELAPSED, TOTAL REMAIN: toont aan dat de tijd die weergegeven is op het scherm de verstreken tijd (elapsed), de totaal resterende tijd van de CD (total) of de resterende tijd van het nummer (remain) is.
11. RELOOP: verschijnt wonneer er voordien al een Loop werk geprogrammeerd voor de CD. U kunt terugkeren maar deze Loop door op de Reloop toets(5) te drukken.

12. Loop: wijst u erop dat een loop wordt uitgelezen.

13. LOOP knippert: een Loop is geprogrammeerd en wordt afgespeeld.

14. LOOP blijft aan: een Loop is geprogrammeerd maar worden Niet afgespeeld.

15. SINGLE: verschijnt wonneer men gekozen heeft om slechts een nummer te lezen. Wonneer Single Niet verschijnt, za de CD speler de volledige CD lezen zonder onderbreking. Deze functie worden ingesteld door middel van de SGL/CTN toets(17).
    14.TRACK / FOLDER:Toont het track of folder nummer.

16. POSITIE MARKERING: geegt de aftspeelpositie in frames aan: een volledige omwenteling op de display komt overeen met 72 frames. De marketing beweegt in wijzerzin bij het voorwaarts aftspelen en in gegen wijzerzin bij hetchterwaarts aftspelen van de muziek. In pauze stopt de marketing.
    16.AUTO CUE: Op het LCD scherm staat "A.CUE" wonneer de auto cue functie ingeschakeld is.
17. AUTO BPM: Deze indicator duidt aan dat de automatische beat counter werkt.
18. PITCH LOCK: wonneer Master Tempo ingeschakeld is dan verschijnt er op de display een Klein "slot" wat betekent dat de pitch van de muziek vergrendeld is.
19. CD/MP3: duidt aan of u een gewone audio CD of een MP3 CD opgeladen hebt.
20. ALFANUMERISCHE DISPLAY: Toont de namen van de mappen en de MP3 files. Als de MP3 files in CBR opgenomen zijn, dan worden ook de transmissiesnelheid weergegeven. Voor in VBR opgenomen MP3 files worden alleen "VBR" weergegeven. Als normale audio CD's CD-TEXT informatatie bevatten dan worden deze ook getoond. Als er geen CD-TEXT informatatie gezonden worden dan toont het scherm "no CD-TEXT". Ook allerlei interactieve informatatie en vragen worden hier weergegeven.
    21.BPM: hier leest U het aantal Beats Per Minuut af, afkomstig van de automatische beatcounter.

HOE GEBRUIKEN ...

De meeste algemene functies worden uitgelegd in het voorgaande hoofdstuk "controle en functies" In dit hoofdstuk spreken we over de functies die wat meer uitleg nodig hebben.

- SLEEP MODE:

De CD speler zet na 15 minuten inactiviteit automatisch de motor en de laser uit (wonneer in pauze of in cue modus). Dit verlangt de levensduur van de motor en de laser. Tijdens de Sleep Mode worden hetwoord "SLEEP" weergegeven op het scherm.

Om de CD spelter te doeenontwaken"moet u enkel op de Cue of Play toets drukken,het scherm keert terug maar zichnormale weergave en is klaar om de instructies te ontvangen.

- FOLDER / TRACK SELECTORS:

Meestal bevat een CDR heel wat MP3 files (soms 150 ofeer). Om alles wat overzachtelijk te honden=kunt u uw MP3 files in verschillende mappen (directories) onderverden. Deze mappen kuren genoemd worden maar de names van de artiesten, het muziekgenre (techno, slows, salsa ...), het aantal BPM (100BPM, 110BPM, 120BPM...) enz...

Met de FOLDER / TRACK keuzeknoppen=kunt gemakkelijk uw verschillende mappen en nummers overlopen. U=kunt de MCD200 in FOLDER mode en TRACK mode zetten:

• FOLDER MODE: geleruik de FOLDER keuzeknop om de gewenste map te kiezen. Met de TRACK keuzeknop=kunt u het gewenste MP3 nummer in deze map kiezen. U=kunt darüber alleen nummers kiezen die zich in de geselecteerde map bevinden. Gebruik de FOLDER keuzeknop om maar een andere map te gaan.

• TRACK MODE: druk heel even op de TRACK keuzeknop om deze modus in te schakelen: u kunt nu alle nummers van uw CD overlopen, also er geen mappen aanwezig waren. Om de nummers van de CD snel te overlopen (per 10 nummers)要去 op de TRACK keuzeknop drukken verwijl u deze vooruit/achteruit draaiit. Druk of draai aan de FOLDER keuzeknop om terug maar FOLDER MODE over te gaan.

- RELAY FUNCTIE:

• Verbind beiden MCD200 spelers met door middel van het bijgeleverde faderstart kabeltje.
• Laad een CD in beiden MCD200 spelers.
• Open de 2 schuiven van de ingangskanalen waar de MCD200 spelers op de mixer aangesloten�.
• Kijk of beiden spelers in "single" mode staan. (de "single" indicator(13) op de display is aan). Als de spelers Niet in single mode staan, druk dan op de SGL/CNT toets(17) tot hetwoord "single" op het scherm verschijnt.
• Start de weergave op één van de twee spelers.
• Afwisseld zal er van elke spelere een track gespeeld worden. Bij de spelere die in pauze wacht kan U steeds de aanwezigige CD door een andere verrangen. Zo kan U een oneindige weergave creeren, perfect voor gebruik in pubs enz.

Verwijder de kabel als U de relay functie Niet meer wenst te gebruiken.

MAAK EEN LUS (LOOP):

Druk op de IN/R.CUE toets om het startpunt van de Loop te programmeren verwijl de muziek afgespeeld worden. Druk daarna op de OUT/EXIT toets om het eindpunt van de Loop te programmeren. De weergave van de naadloze lus (seamless loop) start onmiddelijk. (Met wat ervaring zult u perfecte Loops hunnen programmeren!) Tijdens het afspelen van de Loop kunt u terug op de OUT/EXIT toets drukken om de loop te verlaten en terug over te gaan maar de normale weergave van de rest van het nummer

Het is möglichk om een neue Loop te programmeren, zichs wanner een Loop weergegeven worden. Druk verwijl de Loop speelt gewoon op de IN/R.CUE toets om het startpunt van deijke Loop te bepalen. Breng nu het eindpunt in door op de OUT/EXIT toets te drukken. Uwijke Loop is nu geprogrammeerd en worden afgespeeld.

- HERSTART EEN LOOP:

Dit kan gedaan worden op 3 manieren:

• Wanner een Loop geprogrammeerd is en u deze verlaten hebt door op de OUT/EXIT toets te drukken, druk dan gewoon op de RELOOP toets om de Loop opnieuw te starten.
• Wanneer een Loop geprogrammeerd is en u deze verlaten hebt door op de OUT/EXIT toets te drukken, druk dan gewoon terug op de OUT/EXIT toets om de Loop opnieuw te starten. Deplaats waar u op de OUT/EXIT toets gedrukt hebt is nu geprogrammeerd als/Newe eindpunt van de Loop.
• Wanneer de Loop worden afgespeeld, druk dan op de RELOOP toets om de Loop onmiddelijk terug te starten. U=kunt dit verschillende keren na elkaar doen om een «stotter» effect te creeren.

- EEN LOOP BEWERKEN:

Wanner er al een Loop geprogrammeerd is, druk dan gedurende ongeveer 2 seconden op de RELOOP/STUTTER toets om de loop te kunnen bewerken. Terwijl de loop naadloos worden weergegeven kutu op het LCD scherm de tijdinformatie van het eindhoven van de lus aflezen. Gebruik het groe jog wie om een/Newe eindpunt voor delus in te stellen. Om dit te vergemakkelijk enhoort u continu wat u precies aan het eindhoven veranderde. Wanner de loop perfect is, druk dan op de LOOP OUT toets om het neue eindpunt van de loop op te slagen en de loop te verlaten.

Opmerking: U kurz loops opslagen in de HOT CUE toetsen. Dit betekent dat u over 4 loops per nummer kurz beschikken. Hieronder leert u hoe u deutsche lussen kurz opslagen.

- OPSLAAN VAN EEN MASTER CUE PUNT:

Er zijn 2 manieren om een Master Cue punt te bepalen:

• Druk op de IN/R.CUE toetsijdens de normale weergave van een CD om het neue Cue punt te bepalen ("CUE on the fly").
• Zet de CD speler in pauze stand en gebruik het jog/shuttle viel om de exacteplaats van het Cue punt te bepalen. Eenmaal u dit gezonden hebt, druk dan op de "IN/R. CUE" toets om het neue Cue punt te programmeren. (of druk op de PLAY/PAUSE toets)

Als het Cue sunt geprogrammeerd is, druk dan op de CUE toets om dit Cue sunt terug op te roepen.

- OPSLAAN VAN EEN GEWOON CUE PUNT IN DE "HOT CUE" TOETSEN:

Druk eerst op de MEMORY(9) toets om de hot cue memory modus in te schakelen (MEMORY toetslicht op).

• Druk op een van de vier HOT CUE toetsen op het juiste momentijdens de normale weergave van het nummer: de HOT CUE toets die u net gebruekte veranderd in een rode kleur om aan te wijzen dat het Cue punt is opgeslagen. ("Cue on the fly").
• Zet de CD speler in pauze stand om het jog/shuttle viel te gebruiken voor het exact opzoeken van het Cue punct. Eenmaal u dit gezonden hebt, druk dan op een van de vier HOT CUE toetsen om hetijke Cue punct op te slagen: de HOT CUE toets die u net gebruekte veranderd in een rodekleur om aan te wijzen dat het Cue punct is opgeslagen.

Als het Cue sunt geprogrammeerd is, druk dan op de HOT CUE toets om de weergave opnieuw te starten vanuit het opgeslagen Cue sunt.

- OPSLAGEN VAN EEN LOOP IN DE “HOT CUE” TOETSEN:

Dit is sterk vergelijkbaar met het opslaan van een gewoon Cue punt. Het enige verschil is dat u de MCD200 eerst in Loop modus要去 zetten. Wonneer de Loop wordt afgespeeld, druk dan op de MEMORY toets om de CD speler in de HOT CUE modus te zetten.(MEMORY toetslicht op). Druk daarna op een van de vier HOT CUE toetsen: de HOT CUE toets die u net gebruikte verandert in een groene kleur om aan te tonen dat de Loop die op dit moment speelt is opgeslagen. U kunt tot 4 Loops per nummer opslaan!

- HOT CUE GEHEUGENS OPSLAGEN IN HET PERMANENTE GEHEUGEN:

Voor elké CD kutn u tot 4 Cuepunter en/of loops opslagen in het permanente geheugen. Later kut n deze cue punten en loops weeer oproepen als u de zelfde CD terug in het toestel plaatst. De MCD200 kan tot 2048 (512 x 4) Cue punten en loops onthouden. De inhoud van de HOT CUE toetsen naar het permanente geheugen overbrengen is zeer eenvoudig: druk gewoon gedurende ongeveer 2 seconden op de MEMORY toets tot de display "SAVING" toont. That's all!

OPMERKING: Wonneer u een andere CD in de CD lader steekt zonder eerst de huidige HOT CUE geheugens op te slagen in het interne permanente geheugen, dan zullen deze gevevens verloren gaan.

- HOT CUES TERUG OPROEPEN UIT HET PERMANENTE GEHEUGEN:

Wanner u permanente cue punten en loops opgeslagen hebt voor een CD, you dan kunt u deze weeer oproepen verwijl u uw CD opnieuw oplaadt.

• TERUG OPROEPEN: Druk op de MEMORY toets tot wanneer deze begint te knipperen en "RECALL" op het scherm verschijnt, voor u de CD in het toestel laadt. Druk daarna op de OPEN/CLOSE toets om de CD te laden. Het opladen van de HOT CUE toetsen kan enkele seconden duren. Gedurende"These periode toont het LCD scherm "RECALL". Als er geen permanente Cue punten können gezonden worden, dan stocht de MCD200 automatisch het oproepingsproces.

• NIET OPROEPEN: Laad de CD Zoals gewoonlijk in de CD speler en start de weergave. De MCD200 zal de permanente Cue punt informatie negeren voor deze CD.

HUIDIGE GEBUFFERDE CUE PUNTEN WISSEN:

Dit kan op 2 manieren:

• Programmeer gewoon een neue HOT CUE, de oude worden automatisch gewist. OPMERKING: Vergeet zich uw(AP)uewe Cuepunt informatie op te slagen in het permanententegeheugen!

• Zodra U een andere CD in de Cd-speler legt, worden alle cue punten gewist. OPMERKING: Alleen de HOT CUE toetsen worden gewist, de cue sunt informatie in het permanente geheugenblijftbehonden.

- HET VOLLEDIGE PERMANENTE CUE GEHEUGEN WISSEN:

Draai de SEARCH knop(1) maar links (tegen wijzerzin) en behoud deutsche positie verwijl u de MCD200 aanzet: het permanente Cue geheugen is gewist. Tijdens deze actie toont het scherm "clearALL".

WAARSCHUWING: DEZE ACTIE KAN NIET ONGEDAAN GEMAAKT WORDEN, ALLE CUE PUNTEN/LOOPS ZIJN VOOR GOED GEWIST !!!

Deze functie worden gebruikt om de beats van twee nummers moot te synchroniseren zodate deze naden naadloos in elkaar kuren overgaan. Dit kan op 2 manieren gebeuren:

• PITCH BEND toetsen:ijdens het indrukken van de PITCH BEND+ of PITCH BENDtoets worden de afspeelsnelheid tjdelijk verhoogd of verlaagd.
• JOG WIEL: Tijdens het afspelen kan men met het JOG wie de slelheid tijdelijk beinvloeden. Door in wijzerzin te draaien zal de slelheid tijdelijk verhogen. Door in tegen wijzerzin te draaien worden de slelheid tijdelijk verlaagd. De draaisnelheid bepaalt hoe groot de tijdelijke slelheidsafwijking zal+zijn.

- PITCH BEND PARAMETER:

The pitch bend parameter bepaalt de impact van het jog viel op de pitch bend functie. De CD-speler heeft een standard pitch bend parameter van 50. U kan de parameter aanpassenussen 001 (zeer weinig impact) tot en met 100 (extreme impact) en zo de pitch bend functie perfect aanpassen aan uw persoonlijk smaak. U veranderd de parameter als volgt:

• Druk op de TIME-toets (16) tot de alfanumerieke display (20) de huidige waarde van de parameter toont: BEND xxx ("xxx" is de waarde)
• Verander de parameter met hetGPCjog wiel (20) en druk de TIME-toets (16) kort in om de neue parameter te bevestigen.

Probeer de nouvelle pitch bend parameter om te zien of alles OK is:

• De neue parameter is NIET OK: start de procedure opniew om een andere waarde in te stellen.
• Nieuwe parameter is OK: druk de MEMORY-toets (9) in tot de display "SAVING" toont om de{nieuwe instelling op te slaan in de permanente instellenen van uw toestel. Nu zal de{nieuwe pitch bend parameter bewaard worden, zichs wonneer u de CD-speler uitzet.

- CD-TEXT:

Niet enkel bij MP3 nummers is het möglichk om de nameer weer te geven. Bepaalde in de handel verkrijigbare audio CD's bevatten CD-TEXT informatie. Ook heel wat software om CDR te branden (bvb. Nero) makes het möglichk om CD-TEXT aan een audio CD toe te voegen. Als er CD-TEXT gezonden worden dan wordt deze automatisch op het scherm weergegeven. Bevat een audio CD geen CD-TEXT dan toont het scherm "no CD-TEXT"

De CD speler detecteert automatisch of de CD MP3 files bevat. De MCD200 kan verschillende MP3 formaten lezen. Het scherm toont enkele van de ID3-tags (titel van het nummer / artiest / naam van de map / bitrate). De CD mag tot 999 MP3- files bevatten, verspreid over maximum 255 mappen. De MP3-files mogen de volgende file extensions bevatten: .mp3 ~ .MP3 ~ .mP3 ~ .Mp3

Controleer in de technische eigenschappen welke MP3-files worden toegestaan.

• WEERGAVE VAN CD-R EN CD-RW:

Naast gewone audio CD's kan de MCD200 eveneens CD-R's (CD recordable) en CD-RW's (CD rewriteable) lezen. Let er bij het branden van uw CD's wel op steeds de opties "disc at once" en "track at once" te gebruiken! Het branden van CD's op een snugheid hoger dan 12x kan afleesproblemen geben. Als u een multi sessie CD maakt, dan za enkel de eerste sessie gespeeld worden:

Als de eerste sessie in CD-DA is, dan=kunt u alleen CD-DA nummers spelen.
O Als de eerste sessie in MP3 is, dan kurz u alleen MP3 files spelen.

Netvoeding: AC 230 V, 50Hz

Verbruik: 14,5W

Uitgangsspanning: 2,0Vrms +/-0,5dB @ 1kHz, 0dB

Frequentiebereik: 20-20.000Hz (+/-0.4dB)

THD + ruis: 0.005% @ 1kHz, 0dB

S/Rverhousing (IHF-A): >120dB @ 1kHz, 0dB

Tijd:tussen opeenvolgende tracks: <2sec

Tijd bij schakelen van track 1 20 ..<4sec

Laser Pickup: Sony KSM-213C 3spot detectie 780nm

ID3-tag compatibiliteit: ID3v2 en vroeger

ISO9660: Level1 (max. 8"/8.3" character style)

Elke inlichting kan veranderen zonder waarschuwing vooraf

U kan de LASTe versie van deze handleiding downloaden via

Onze website: www.beglec.com
