Produkttyp	Professioneller 4-Lampen-Farbwechsler
Marke	BEGLEC
Modell	ICOLOR 4
Stromversorgung	AC 230V, 50Hz
Maximaler Stromverbrauch	2000 W (4 x 500 W)
Lampentyp	4 x R7S 500 W / 230 V (Typ J)
Sicherung	250 V 15 A (träge, 20 mm Glas)
Steuerung	DMX512 (4 Kanäle), Master/Slave, Standalone, CA-8/CA-8F/CA-32
DMX-Anschlüsse	XLR 3-polig männlich (Eingang) und weiblich (Ausgang)
Controller-Anschluss	1/4" Stereo-Klinke für CA-8
Dichroitische Filter	Rot, Blau, Grün, Gelb
Funktionen	Voreingestellte Farben, Lauflicht, Geschwindigkeit, Größe, Audio-Modus, Blackout, Stroboskop, Dimmer
Audio-Modus	Integriertes Mikrofon, einstellbare Empfindlichkeit
Abmessungen	45 × 27 × 17.5 cm
Gewicht	7 kg
Max. Umgebungstemperatur	45 °C
Max. Oberflächentemperatur	85 °C
Mindestabstand zu Wänden	50 cm
Kühlung	Integrierte Lüfter
Höhenmontage	Befestigungsbügel mit 2 Hebeln, Sicherungsseil erforderlich
Wartung äußere Optiken	Alle 30 Tage
Wartung innere Optiken	Alle 90 Tage (durch qualifiziertes Personal)
Garantie	Deckt keine Schäden durch unsachgemäße Verwendung ab

Häufig gestellte Fragen - ICOLOR 4 BEGLEC

Wie wechselt man eine Lampe am BEGLEC ICOLOR 4?

Trennen Sie das Gerät vom Strom und warten Sie 10 Minuten, bis es abgekühlt ist. Schrauben Sie das Lampenfach auf, entfernen Sie die alte Lampe, indem Sie die Fassung halten, und setzen Sie eine neue R7S 500W/230V Lampe ein, ohne das Glas mit bloßen Händen zu berühren. Schließen Sie das Fach wieder.

Welcher Lampentyp wird verwendet und wo finde ich die Referenz?

Verwenden Sie ausschließlich R7S-Lampen (Typ J) mit 500W/230V. Die genaue Referenz steht auf dem Etikett auf der Rückseite des Geräts und im Handbuch.

Wie konfiguriere ich die DMX-Adresse am ICOLOR 4?

Verwenden Sie die DIP-Schalter auf der Rückseite: Jeder Schalter hat einen Wert (1,2,4,8...). Addieren Sie die aktivierten Werte, um die Startadresse zu erhalten (z.B. DIP 1 und 3 = 1+4=5). Konsultieren Sie die Tabelle in der Anleitung für Kombinationen.

Wie verwende ich den ICOLOR 4 im Standalone-Modus (ohne Controller)?

Stellen Sie DIP-Schalter Nr. 10 auf ON. Schließen Sie die Stromversorgung an und spielen Sie Musik ab: Das Gerät reagiert über das integrierte Mikrofon auf den Rhythmus.

Wie verbinde ich mehrere ICOLOR 4 im Master/Slave-Modus?

Verbinden Sie die Einheiten mit XLR 3-poligen Kabeln. Die Einheit ohne Eingangskabel ist der Master, die anderen sind Slaves. Stellen Sie die DIP-Schalter wie in der Anleitung beschrieben ein.

Was tun, wenn das Gerät nicht angeht?

Überprüfen Sie die Sicherung (250V 15A träge), das Netzkabel und die Steckdose. Wenn die Sicherung durchgebrannt ist, ersetzen Sie sie durch eine identische. Wenn das Problem bestehen bleibt, wenden Sie sich an einen Techniker.

Warum überhitzt das Gerät?

Stellen Sie sicher, dass die Lüftungsöffnungen nicht blockiert sind und der Abstand zu Wänden mindestens 50 cm beträgt. Reinigen Sie die Lüfter regelmäßig. Die Umgebungstemperatur darf 45°C nicht überschreiten.

Wie reinige ich Filter und Linsen?

Verwenden Sie ein weiches Tuch und einen Glasreiniger. Die äußeren Optiken sollten alle 30 Tage gereinigt werden, die inneren alle 90 Tage (durch einen Fachmann).

Kann ich einen Dimmer mit dem ICOLOR 4 verwenden?

Nein, schließen Sie das Gerät niemals an einen Dimmer an. Verwenden Sie nur eine direkte Netzsteckdose.

Wie montiere ich den ICOLOR 4 in der Höhe?

Verwenden Sie den mitgelieferten Befestigungsbügel und ziehen Sie die beiden Hebel fest. Installieren Sie ein Sicherungsseil, das das 12-fache des Gerätegewichts tragen kann. Der Bereich darunter muss während der Installation freigehalten werden.

BEDIENUNGSANLEITUNG ICOLOR 4 BEGLEC

Bedienungsanleitung DU

ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

DESHACERSE DEL APARATO

EERSTE INGEBRUIKNAME

TECHNISCHE KENMERKEN

Netvoeding: wisselstroom 230V, 50 Hz

Zekering: 250 V/15A trage zekering (20 mm)

Geluidscontrole: Inwendige microfoon

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochglichkeiten, die ceses Gerat bietet sowie, zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von dekorativem Licht sowie der Benutzung in Lightshows bestimmt.
  Vielseitiger und sehr kompakter Farbwechsler für vier 300W oder 500W R7s Leuchtmittel
• Ausgestattet mit 4 hitzefesten dicroitischen Farbfiltern in rot, blau, grün und gelb
• 4 Kanal DMX Modus: weitere Farben - Chase wahl - Geschwindigkeit - Master Dimmer
• Optionaler Handcontroller CA8, oder spezieller CA8F Fußcontroller für Master/Slave und Stand-alone Betrieb

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen.Sollethe das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern unverzuglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.

Packungsinhalt prüfen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

iCOLOR4 Gerät
- Deckenhalterung mit 2 Drehknöpfen
- 4x R7S 500W/230V Lichtquelle
Bedienungsanleitung

SICHERHEITSHINWEISE

• Aus Umweltschutzgründen, Verpackungitte wiederverwenden, oder richtig trennen.
• Ein neuen Gerät kann Geruch oder Rauch entwickeln. Das ist vollig normal und liegt sich nach einigen Minuten.
• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geräts,itte nach Transport in eine warme Umgebung eine Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschädigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen给你们, Kurzschluß oder Fehlfunktion konnen die Folge sein. Falls es noch einmal vorkommen solte,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
• Gerät nur in gut belufteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm sein.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 45^ nicht überschreiben.
  Die Oberflächentemperatur kann bis zu 85^ erreichen, Gerät während des Betriebs nicht mit bloßen Händen anfassen.
• Sicherstellen, daß sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
• Vor dem Auswechseln des Leuchtmittels oder sonstigen Eingriffen, 10 Minuten Abkuhlzeit einhalten.
• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen{lassen.
• Sicherstellen, daß Netzspannung mit Geräteaufkleber übereinstimmt.
• Gerät nicht mit beschädigtem Netzkabel betreiben.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Zur Einhaltung der Sicherheitsbestimmungen muß das Gerät geerdet sein.
• Gerät nicht an einen Dimmer anschließen.
  Ausschließlich vorschrifsmäßige Kabel zur Installation verwenden.
• Gerät nicht öffnen. Abgesehen vom tausch des Leuchtmittels und der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion, Gerät nicht benutzen und mit Handler in Verbindung setzen.
• Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

BESCHREIBUNG

1. Deckenhalterung mit 2 Drehknöpfen zum Festschauben und zum befestigen an einen Montagehaken.
2. DMX Eingang: Der 3pin male XLR-Stecker verbindet das Gerät mit universalien DMX-Kabeln. Diese Eingang empfängt die Signale eines DMX-Contollers oder eines anderen iCOLOR4-Lichteffekt, falls die Geräte im Master/Slave Modus verwendet werden.
3. DMX Ausgang: Der 3pin female XLR-Stecker verbindet den iCOLOR4 mit der{nachsten Einheit der DMX-Kette oder mit einem anderen iCOLOR4-Lichteffekt, falls die Geräte im Master/Slave Modus verwendet werden.
4. 14 " Klinkenbuchse zum Anschluss des wahlweisen CA-8 Controllers
5. Musik Empfindlichkeitsregler
6. Eingebautes Mikrofon
   7.Netzkabel
7. Automatische Sicherung
8. Kuhlventilatoren
9. DIP-switches: legt die DMX Start Adresse des Gerätes fest.
10. Im Stand Allone Modus blinkt die rote LED im Takt der Musik, im DMX Modus blinkt die LED wenn ein DMX Signal ankommen.
    12.Flugelbegrenzer
    13.Hitzefsten dicroitischen Farbfiltern
11. Kammer für Lampe, öffnen mit Drehknopf

lichtquelle: EINSETZEN/AUSTAUSCHEN

Bei Austausch oder Ersatz der Lichtquelle Gerät für mindestens 10 Minuten abkühlen setzen. Stets Netzsteckerziehen und vom Stromkreis trennen! Stets gleichartige Ersatzteile (Lichtquelle, Sicherung etc) verwenden. Original-Ersatzteile verwenden.

• Gerät abschalten und Netzsteckerziehen.
• Etwa 10 Minuten abwarten, bis sich das Gerät abgekühlt hat.
  Stets Schraubenzieher zum Offnen benutzen.
• Auf der Innenseite konnen Sie die 4 Lampenfassungen sehen.
• Gebrauchtes Leuchtmittel herausziehen.
• Halten sie das Leuchtmittel fest, während sie es in die Fassung stecken.
• Achtung! Geräteaufkleber auf der Rückseite des Geräts oder technische Einzelheiten in dieser Bedienungsanleitung beachten, damit stets das richtige Leuchtmittel eingesetzt wird. Keine Leuchtmittel mit higherer Wattanzahl einsetzen! Diese Leuchtmittel erzeugen höhere Temperaturen, für die these Gerät nicht ausgelegt ist.
• Leuchtmittel nicht mit bloßen Händen berühren! Das verstürzt die Lebenserwartung der Lichtquelle erheblich. Falls es noch einmal vorkommen sollte, mit etwas Alkohol reinigen und nach dem Einsetzen gut abreiben.
• Fach wieder zuschrauben.
  Fertig!

ÜBERKOPF-MONTAGE

• Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchführten laßen. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muß verwendet werden und das installierte Gerät muß in regelmäßigen Abständen überprüft werden.
• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
• Gerät in gut belufteter Position installieren,weit entfernt von entflambaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 50cm einhalten.
• Gerät außerhalb der Reichweite von Personen, und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.
• Vor Montage sicherstellen, dass die gewählte Position wichtgens das 10-fache Gerätegewicht aufnehmen kann.
• Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muß angebracht werden, die ein Absacken des Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen.
• Gerat gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!

• Betreiber muß sicherstellen, dass die sichereitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.

• Installationen sollen den jährlich durch qualifiziertes Fachpersonal inspiert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

BEDIENUNGSPANLEITUNG

Das iCOLOR4 konnen sie auf 5 verschiedene Arten betreiben:

1. Standalone einer Einheit:

Zuerst setzen sie den DIP Schalter Nummer 10 auf ON. Verbinden Sie nachher die Geräteinheit mit der Stromversorgung und schalten Sie Musik an. Das Gerät beginnt automatisch im Rhythmus der Musik zu laufen.

1. Zwei oder mehr Einheiten im Master/Slave Zustand:

Verbinden Sie zwei oder mehr Geräteinheiten mit symmetrischen XLR-Mikrofonkabeln (wie z.B. JB Systems code 7-0063). Das Gerät, an dem kein Kabel mit dem Input verbunden ist, wird als Master fungieren, alle anderen als Slave. Vergessen sie nicht die DIP Schalter richtig zu setzen, wie in der rechten Abbildung!

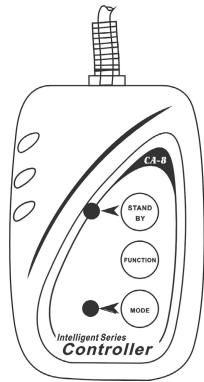

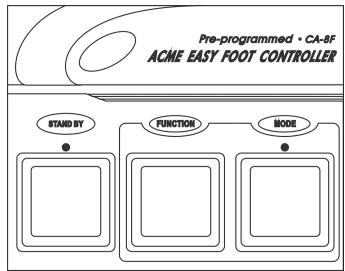

1. Schlieben Sie den optionalen CA-8 oder CA-8F Controller an, um das Gerä

besser zu kontrollieren:

Der CA-8 Controller kann nur im Standalone- oder im Master/Slave Modus verwendet werden. Vergessen sie nicht die DIP Schalter richtig zu setzen, wie in der rechten oberen Abbildung! Verbinden Sie den Controller mit dem Klinke Eingang der ersten Geräteinheit (Master). Nun können Sie alle angeschlossenen Einheiten kontrollieren:

• STANDBY KNOPF:

Drücken Sie diesen Knopf um den Blackout Modus an allen angeschlossenen Einheiten zu starten/stoppen. Die LED leuchtet, wenn die Blackout Funktion aktiv ist.

• MODE Knopf:

Mit dem MODE Knopf können Sie 3 verschiedene Modi wahlen:

Die LED ist aus: Das iCOLOR4 ist im Sound Modus Die Farben wechseln im Rhythmus der Musik. Wenn Sie den

Drehregler der Musikempfindlichkeit auf Null stellen, wechseln die Farben langsam. Mit der FUNCTION Taste konnen sie zwei verziedene Strobe Funktionen auswahlen.

Die LED blinkt: mit der FUNCTION Taste können sie das Gerät dimmen.
Die LED ist an: Das iCOLOR4 ist im Manuellen Betrieb (nicht soundgesteuert!). Mit der FUNCTION Taste konnen sie die gewünschte Farbe anwahlen.

1. Schlieben sie den optional erhältlichen CA-32 Colormix Controller für noch mehr Ansteuermöglichkeiten an:

Dieser Controller macht es sehr leicht das iColor zu steuern: Sie können vorprogrammierte Farben und verschiedene Lichtmuster anwahlen, dimmen, etc.itte lessen sie vor Gebrauch das Benutzer handbuch.

1. Controller durch einen universalen DMX-Controller:

Das DMX Protokoll ist einweitverbreitetes Hochgeschwindigkeitssignal, um intelligentes Lightequipment zu steuern. Verbinden Sie ihren DMX Controller und alle angeschlossenen Lichteffekte mit einem synchronen XLR-Kabel M/F (z.B. JB Systems code 7-0063). Um Fehlfunktionen der Lichteffekte zu vermeiden, die auf Störungen zurückzuführen wahren, benutzen Sie einen 90 bis 120 Widerstand am Ende der Kette. Benutzen Sie niemals Y-splitter Kabel, diese Funktionieren nicht!

Jeder Lichteffekt in der Kette braucht seine passende Startadresse, damit er weiß, welche Befehle vom Controller er umsetzten muss.

• Wie man die DIP-Schalter setzen, um die richtige Startadresse zu erhalten:

An der Rückseite des iCOLOR4s sehen Sie, dass jeder der neun DIP-Schalter zu einem bestimmen Wert gehört:

Dip	#1	#2	#3	#4	#5	#6	#7	#8	#9
Wert	1	2	4	8	16	32	64	128	256

Sie können die Werte dieser Schalter kombinieren um jeder Startadresse zwischen 1 und 512 zu erhalten:

Anfangsadresse = 01 Schalter 1 = ON

Werte: 1

Anfangsadresse = 05 Schalter 1 + 3 = ON

Werte: 1 + 4 = 5

Anfangsadresse = 09 Schalter 1 + 4 = ON

Werte: 1 + 8 = 9

Anfangsadresse = 13 Schalter 1 + 3 + 4 = ON

Werte: 1 + 4 + 8 = 13

Anfangsadresse = 62 → Schalter 2 + 3 + 4 + 5 + 6 = ON Werte: 2 + 4 + 8 + 16 + 32 = 62

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerät ausschalten, Netzsteckerziehen und warten, bis es sich abgekühlt hat.

Während der Wartung sind folgende Punkte ganz entsprechers zu beachten:

• Sümmtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken) dürfen keine Anzeichen von Verformung zeigen.
• Ist die Optik sightbar beschädigt (Sprünge oder tiefe Kratzer), dann mussen die entsprechenden Teile ausgewechselt werden.
• Netzkabel muß stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.
• Zur Vermeidung von Überhitzung müssen die Ventilatoren (sofern vorhanden) und Luftungsschlitze monatlich gereinigt werden.
• Gerätinnen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen.

• Reinigung der inneren und außeren optischen Linsen und/oder Spiegel mussen in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungssinglette hängen stark von der Umgebung ab: feuchte, verrauchte und besonder verschmutzte Umgebung führen zu größerer Verschmutzung auf den Linsen.

• Mit weichem Tuch und gewöhnlichem Glasreiniger säubern.

• Alle Teile stets gut abtrocknen.
• Außere Optik mindestens alle 30 Tage säubern.
• Innere Optik mindestens alle 90 Tage säubern.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführten zu halten!

TECHNISCHE EINZELHEITEN

Netzspannung: ≈ 230V 50Hz

Sicherung: 250V / 15A langsame Sicherung (20mm Glas)

Klangregler: Eingebautes Mikrofon

DMX Anschlüsse: 3-pin XLR Stecker/Buchse

Lichtquelle: 4x R7S 500W/230V (J Type)

Abmessungen: 45 × 27 × 17.5 ~cm

Gewicht: 7kg

Technische Änderungen, können auch ohne Vorankündigung vorgenommen werden!
