BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen Si deese Bedienungsanleitung sorgfaltig vor der Inbetriebnahme durch, zur vollen Ausschopfung der Mochglichkeiten, die these Gerat bietet, sowie zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entspruchende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von dekorativem Licht sowie zur Verwendung in Lightshows bestimmt.

• Ein sehr beeindruckender und auffallender LED-Effekt.
  Bestehend aus 7 LED-Cluster mit 392 kraftvollen LEDs (Rot=140 + Grun=105 + Blau=84 + Weiss=63):

• Extrem leuchtende Farben verglichen mit der Wirkung von Halogenlampen

• Dynamischere Effekte verglichen mit der Wirkung von Halogenlampen
  Sehr scharfe weiße, blaue, rote und grüne laserartige Strahlen
• Kein Austausch von Lampen erforderlich!
• Verwendet LEDs mit extrem länger Lebensdauer!
• Praktisch keine Wärmeentwicklung
  Sehr geringe Leistungsaufnahme

• Leichtgewichtig (keine Lampentrafos erforderlich)

• 0-100% Dimmer und ultra schnelle Strobefunktion

• Hervorragende voreingestellte Programme für wunderschöne, abwechselungsreiche Lightshows:

• DMX-Steuierung: wählbare 4 oder 10 Kanäle für Vollsteuerung der 7 LED-Cluster

• Standalone: Musikgesteuert mit eingebautem Mikro
• Master/Slave: wunderschöne synchronisierte Shows

Wahlweise CA-8 Fernsteuerung erhältlich
- 4-stelliges menügesteuertes Display
- Ausgestattet mit einer großen optischen Linse für eine maximale Lichtausbeute und einem weiten 54^ Abstrahlwinkel

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen.Sollethe Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern setzen Sie sich unverzuglich mithemr Händler in Verbindung.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinne weise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung zum zukünftigen Nachschlagenitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geratsitte Bedienungsanleitung beifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

Bedienungsanleitung
Cyclope
- Befestigungsumterlage
- Netzkabel

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags aussusetzen, entfern Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Drieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreick weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

• Aus Umweltschutzgründen Verpackungitte wiederverwenden oder richtig trennen.
• Ein neues Gerät kann Geruch oder Rauch entwickeln. Das ist vollig normal und liegt sich nach einigen Minuten.
• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Gerätsitte nach dem Transport in eine warmer Umgebung eine Zeit zum Temperaturausgleich ausgescheltet stehen lessen. Kondensation kann zu Leistungsverlust des Geräts oder gar Beschädigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen给你们, Kurzschluss oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen sollene,itte sofort Netzstecker ziehen und vom Stromkreis trennen.
• Gerät nur in gut belufteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm betragen.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperaturarf 40^ nicht überschreiben.
• Sicherstellen, dass sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
  Stets Netzsteckerziehen, wenn Gerat fur langeren Zeitraum nicht genutzt oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen halten.
• Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Zur Einhaltung der Sicherheitsbestimmungen muss das Gerät geerdet sein.
  Gerat nicht an einen Dimmer anschließen.
• Ausschließlich vorschäftsmäßige Kabel zur Installation verwenden.
• Gerät nicht offen. Abgesehen vom Tausch des Leuchtmittels und der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer durch gleichartige Sicherung ersetzen!
• Bei Fehlfunktion Gerät nicht benutzen und sich mit Handler in Verbindung setzen.
• Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

ÜBERKOPF-MONTAGE

• Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchfuhren setzen. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muss verwendet werden und das installierte Gerät muss in regelmäßigen Abständen überprüft werden.
• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
• Gerat in gut belufteter Position installmenten,weit enternt von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 50cm einhalten.
• Gerät außerhalb der Reichweite von Personen und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.
• Vor Montage sicherstellen, dass die gewährte Position weniger stens das 10-fache Gerätegewicht aufnehmen kann.
• Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muss angebracht werden, die ein Absacken des Gerats von mehr als 20cm verhindert, sollte die Befestigung brechen.
• Gerat gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Betreiber muss sicherstellen, dass die Sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
• Installationen sollen jährlich durch qualifiziertes Fachpersonal inspiiert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

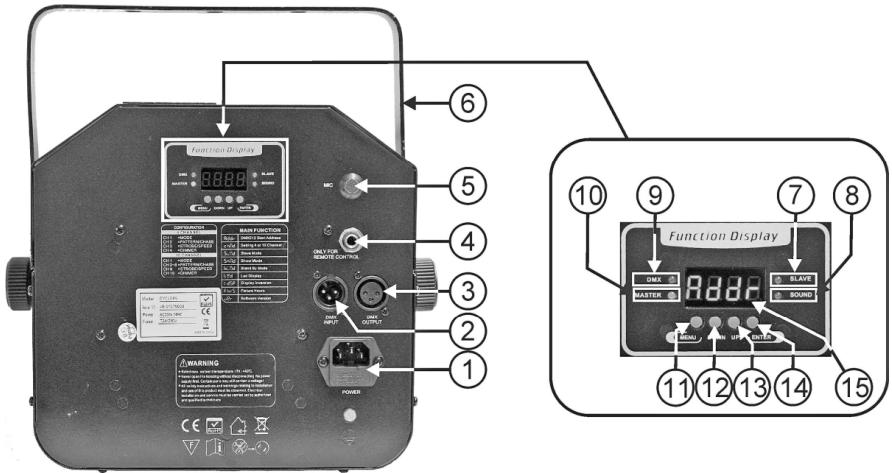

BESCHREIBUNG

1. Netanschluss Mit Hilfe des IEC Steckers und eingebauter Sicherung, verbinden sie hier den Netzstecker.
2. DMX-Eingangsstecker
3. DMX-Ausgangsstecker
4. 14 " Buchse zum Anschluss eines optionalen CA-8-Controllers
5. Eingebautes Mikrofon
6. Halter mit zwei Schrauben auf jeder Seite und einem Montierloch um das Gerät in eine Montagevorrichtung zu bringen.
7. Slave LED: leuchtet auf, wenn das Gerät im Slave-Modus ist

8. Sound LED: blinkt im Takt der Musik wenn das Gerät im Audio-Modus ist

9. DMX LED: leuchtet auf, wenn das Gerät ein DMX-Signal erhält

10. Master LED: leuchtet auf, wenn das Gerät als Master geschalteit ist
11. MENU-Knopf: zum Wahlen der verschiedenen Menüpunkte
12. DOWN-Knopf: zum Zurückgehen im Menu und zum Mindern der auf dem Display angezeigten Werte.
13. UP-Knopf: zum Vorwartsgehen im Menu und zum Erhöhen der auf dem Display angezeigten Werte.
14. ENTER-Knopf: zum Bestätigen ihrer Wahl.
15. DISPLAY zeitg die verschiedene Menus und die gewählten Funktionen an.

EINSTELLUNGSANLEITUNG:

HAUPTMENU:

• Um eine der Menüoptionen auszuwahlen, drücken Sie den MENU-Knopf so oft bis die gewünschte Option auf dem Display erscheidt.
• Auswahl der Funktion mit EINGABE (ENTER), das Display blinkt.
• Mit ABWÄRTS und AUFWÄRTS wahlen Sie die gewünschte Menüoption.
• Wenn die gewünschte Menüoption ausgewählt ist, mit EINGABE (ENTER) bestätigten. Nach 8 Sekunden kehrt das Display automatisch ohne Veränderung zu den Hauptfunktionen zureck. Zurück zu den Funktionen ohne Veränderung mit MENU-Taste. Im Nachfolgenden ist die Menustruktur dargestellt.

DMX512 Einstellung Adresse

Zum Einstellen der Startadresse in DMX Einstellung.

• MENU-Taste drücken bis Rdr im Display angezeigt wird.
  EINGABE (ENTER) drucken und das Display beginnt zu blinken.
  Mit ABWÄRTS und AUFWÄRTS die DMX512 Adresse verändern.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

Channel Mode

• Drücken Sie MENU, bis [hfd] im Display angezeigt wird.
• Drücken Sie ENTER, damit beginnt das Display zu blinken.
• Benutzen Sie den DOWN- und UP-Knopf um den 4ch (4-Kanal) oder 10c+ (10-Kanal) Modus zu wahlen.
• Nach der Modusauswahl drucken Sie ENTER zum Einstellen

(oder zur automatischen Rückkehr zu den Hauptfunktionen, wenn keine Eingabe innerhalb 8 Sekunden). Rückkehr zu den Funktionen ohne Veränderung mit erneutem Tastendruck auf MENU.

Betriebsmodus:

Zum Einstellen des Geräts im Master- oder Slave-Modus.

• MENU-Taste drucken bis 5ND im Display angezeigt wird.
• Drücken Sie den ENTER-Knopf, der aktuelle Betriebsmodus beginnnt auf dem Display zu blinken

• Benutzen Sie die DOWN- oder UP-Knöpfe um [354] (Master), [51] (Slave synchron mit dem Master) oder [52] (2 light show - Slave führ das Gegenteil des Masters aus).

• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENü-Taste erneut drucken.

Anmerkungen: wenn "SL 1" oder "SL 2" gewählt wurde, sind bestimmte Menüoptionen nicht verfügbar. Ist nur ein Gerät im Einsatz, wahren Sie immer den Master Modus.

Showbetrieb

Zum Auswahlen eines der vorprogrammierten Shows bei Benutzung im Standalone oder Master/Slave-Modus. Diese Menüoption ist nicht verfügbar, wenn das Gerät im Slave-Modus eingestellt ist ("5L1" oder "5L2")!

• MENU-Taste drucken bis Shnd im Display erscheint.
• Dann EINGABE (ENTER) drücken, die aktuelle Show beginnnt auf dem Display zu blinken.
• Benutzen Sie die DOWN- und UP-Knöpfle um eine der 12 vorprogrammierten Shows (show 0) bis (show 12) auszuwahlen
• Wenn die richtige Show auf dem Display blinkt, drücken Sie den ENTER-Knopf um sie abzuspeichern. (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drucken.

Blackout

Blackout: Wird kein DMX-Signal erkannt, besteht das Gerät in Blackout.

Kein Blackout: Wird kein DMX-Signal erkannt, schaltet das Gerät automatisch auf Master um.

These Menüoption ist nicht verfügbar, wenn das Gerät im Slave-Modus eingestellt ist ("SL 1" oder "SL 2")!

• MENU-Taste drücken bis blnd im Display erscheint.
• Dann EINGABE (ENTER) drücken, die aktuelle Auswahl beginnnt auf dem Display zu blinken.
• Benutzen Sie den DOWN- und UP-Knopf um Yes (Blackout) oder No (kein Blackout) Modus zu wahlen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

LED Display

Display an: Display ist ständig eingescheltet.

Display aus: Display ist ausgeschaltet, wenn nicht in Benutzung.

• MENU-Taste drucken bis Ed im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnnt zu blinken.
• Mit ABWÄRTS und AUFWÄRTS (Display ständig eingeschaltet) oder OFF (Display ausgeschaltet, wenn nicht in Benutzung) ausgehalten.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung). Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drucken.

Display Umkehrung

Display Normal: Display ist lesbar, wenn Gerät auf dem Boden installiert ist.

Display Umkehrung: Display ist lesbar, wenn Gerät auf dem Kopf stehend installiert ist.

• MENU-Taste drucken bis dSP im Display blinkt (Normal Display).
• Mit EINGABE (ENTER) zu Betriebsart DSPI (Display Umkehrung) umschalten, die Einstellung wird nach 8 Sekunden automatisch gespeichert oder EINGABE (ENTER) erneut drücken und so zu DSPI (Normal Display) zurückkehren.

Zur Rückkehr zu den Funktionen MENü-Taste drucken.

Stundenzahler

Zur Anzeige der Arbeitsstunden des Geräts.

• MENU-Taste drucken bis Fhr5 im Display blinkt.
• Mit EINGABE (ENTER) die Arbeitsstunden im Display anzeigen.
• Zur Rückkehr zu den Funktionen MENU-Taste drucken.

Software-Version:

Zum Anzeigen der Software-Version des Geräts.

• Drücken Sie den MENU-Knopf bis auf dem Display blinkt.
• Drücken Sie den ENTER-Knopf, um die Software-Version des Geräts anzuzeigen.
• Um zu den Funktionen zurückzugehen, drücken Sie den MENU-Knopf.

ELEKTRISCHE INSTALLATION + ADRESSIERUNG

Wichtig: Die Elektroinstallation solle nur von Fachleuten in Übereinstimmung mit den in ihrer Land geltenden Bestimmungen für elektrische und mechanische Sicherheit ausgeführten werden.

Elektrische Installation von einem allein stehenden Gerät:

• Stecken Sie einfach das Netzkabel ein. Die Gerät fängt sofort an im allein stehenden Modus zu arbeiten Anmerkung 1: Sie konnen einen Fernsteuerungscontroler CA-8 an das Gerät anschließen, wenn Sie zusätzliche Steuerungsfunktionen haben möten. In Abschnitt „Bedieren des Geräts" erfahren Sie mehr darüber.

Anmerkung 2: Sollte kein Ausgang vorhanden sein, stellen Sie richer, dass das Gerät im Master-Modus eingestellt ist (siehe vorangehendes Kapitel)

Elektrische Installation für zwei oder mehrere Geräte im Master/Slave-Modus:

• Schliefen Sie 2 bis max. 16 Geräte mit hochwertig abgeschirmten Mikrofonkabeln an. Setzen Sie das erste Gerät der Kette in den Master-Modus, die übrigen müssen in den Slave-Modus gesetzt werden (SL1 oder SL2). Siehe vorangehendes Kapitel für weitere Informationen.
• Vergewissern Sie sich, dass alle Geräte an die Netzleitung angeschlossen wurden.
  Fertig!

Anmerkung: Sie können einen Fernsteuerungscontroller CA-8 an das Gerät anschließen, wenn Sie zusätzliche Steuerungsfunktionen haben möchten.

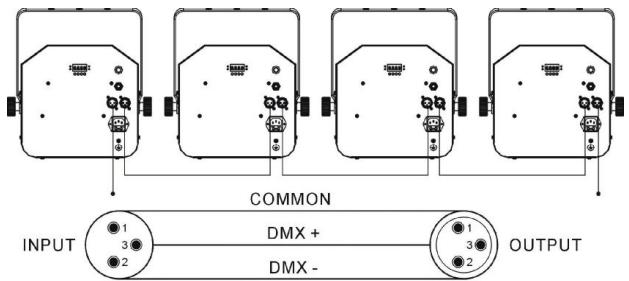

Elektröinstallation im DMX-Modus:

• Das DMX-Protekoll ist ein gängiges Hochgeschwindigkeitssignal, um intelligente Lichtsysteme zu steuern. Sie müssen ihren DMX-Controller und alle angeschlossenen Geräte mit einem hochwertigen symmetrischen Kabel hintereinander schalten (daisy chain).
• Es werden sowohl XLR-3pin als auch XLR-5pin-Stecker benutzt, allerdings ist der XLR-3pin gängiger, da diese Kabel mit symmetrischen Audiokabel kompatibel sind.

Stiftanordnung XLR-3pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+)

Stiftanordnung XLR-5pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+) ~ Pins4+5 nicht benutzet.

• Um durch Interferenzen verursache Fehlfunctionen der Lichteffekte zu vermeiden, müssen Sie einen 90 bis 120 Abschlusswiderstand am Ende der Kette einsetzen. Verwenden Sie niemals Y-Splitter Kabel, das Funktioniert nicht!
• Stellen Sie sichere, dass alle Geräte an das Netz angeschlossen sind.

90~120 ohm resistor

EINSTELLEN DER RICHTIGEN STARTADRESSE:

Bitte im vorherigen Kapitel (DMX-512 Adresse einstellen) nachlesen, wie die Startadresse eingestellt wird. Die Startadresse jeder einzelnen Geräts ist ausgesprochen wichtig. Unglücklicherweise ist es unwilling, Ohnen in dieser Bedienungsanleitung zu erklären, welche Startadresse Sie einzustellen haben. Das hangt vollständig von dem verwandten Controller ab... Also,itte lessen Sie in der Bedienungsanleitung Ihres DMX Controllers nach, wie die Startadresse einzustellen ist.

DMX-KONFIGURATION DES CYCLOPE:

4/10 Kanal-Modus:

DMX512 Configuration
Ch1	Ch2		Ch3		Ch4
Ch1	Ch2-8		Ch9		Ch10
Mode	Pattern	Chase	Pattern Strobe	Chase Speed	Dimmer
240-255 Stand-alone	Color 25 pattern	Chase 25	255	Fast Strobe	255
	Color 24 pattern	Chase 24
	Color 23 pattern	Chase 23
	Color 22 pattern	Chase 22
	Color 21 pattern	Chase 21
	Color 20 pattern	Chase 20
	Color 19 pattern	Chase 19
	Color 18 pattern	Chase 18
	Color 17 pattern	Chase 17
	Color 16 pattern	Chase 16
	Color 15 pattern	Chase 15
120-239 Chase	Color 14 pattern	Chase 14	/ / / / /	/ / / / /	/ / / / /
	Color 13 pattern	Chase 13
	Color 12 pattern	Chase 12
	Color 11 pattern	Chase 11
	Color 10 pattern	Chase 10
	Color 09 pattern	Chase 09
	Color 08 pattern	Chase 08
	Color 07 pattern	Chase 07
	Color 06 pattern	Chase 06
	Color 05 pattern	Chase 05
0-119 Pattern	Color 04 pattern	Chase 04	/ / / / /	/ / / / /	/ / / / /
	Color 03 pattern	Chase 03
	Color 02 pattern	Chase 02
	Color 01 pattern	Chase 01	0	0	0%

Was sind Pattern?

Pattern sind verschiedene staatche (unbewegliche) Kombinationen von LEDs auf einem LED-Cluster.
Wenn der Wert von CH1 zwischen 000 und 119 eingestellt ist, können Sie CH2 zum Auswahlen von 25 verziedenden Pattern benuten.
Benutzten Sie CH3, um die Strobe-Frequency der gewährten Pattern zu wahlen.

Was sind Chase?

Chase sind eine Reihe von Pattern, die in Schleife gesetzt werden, um dynamische (Bewegungs-) Effekte zu schaffen.

Wenn der Wert von CH1 zwischen 120 und 239 eingestellt ist, können Sie CH2 zum Auswahlen von 25 verschiedene Chase benutzen.

Benutzen Sie CH3, um die Geschwindigkeit der gewährten Chase auszuwahlen.

Zwei DMX-Modi sind verfügbar: 4CH- und 10CH- Modus:

4-Kanal-Modus:

Speichert DMX-Kanäle auf Ihr dem Controller, aber alle LED-Cluster reagieren einheitlich.

• Kanal 1: Moduswahl (Pattern, Chase, Standalone)
• Kanal 2: wählt Pattern oder Chase.
• Kanal 3: Strobe-Geschwindigkeit (Pattern-Modus) oder Chase-Geschwindigkeit (Chase-Modus)
• Kanal 4: allgemeiner Dimmer

10-Kanal-Modus:

Benutzt mehr DMX-Kanäle auf Ihrhem Controller aber alle LED-Clusters konnen individuell gesteuet werden, so dass Sie die totale Kontrolle haben!

• Kanal 1: Moduswahl (Pattern, Chase, Standalone)
• Kanal 2-8: Wahlen eines unterscheidlichen Pattern oder Chase für jeder der 7 LED-Cluster:

O Kanal 2:LED-Cluster 1
O Kanal 3:LED-Cluster 2

O ...

。 Kanal 8:LED-Cluster 7

• Kanal 9: Strobe-Geschwindigkeit (Pattern-Modus) oder Chase-Geschwindigkeit (Chase-Modus)
• Kanal 10: allgemeiner Dimmer

BEDIENUNG DES GERÄTS

Bei jedem Einschalten wird auf dem Display L777 angezeigt.

Sie konnen das Gerät auf 3 verschiedene Weisen bedienen:

Als Haupt-/Untergerät mit eingebauten, vorprogrammierten Funktionen
Mit Easy Controller
Mit Universal DMX Controller (4- & 10-Kanal DMX-Modus)

ALS HAUPT-/UNTERGERAT MIT EINGEBAUTEN, VORPROGRAMMIERTEN FUNKTIONEN:

Auswahl dieser Funktion, falls Sie eine unverzügliche Show ablaufen setzen wollen. Durch Verbindung der Geräte in Haupt-/Untergeräte steuert das ersten Gerät die nachfolgenden Geräte und erzeugt eine automatische, musikgesteuerete, synchronisierte Lightshow. Am DMX Eingang ist nichts angeschlossen, die Master-LED ist ständig an und die Sound-LED blinkt synchro n mit der Musik.

Wichtiger Hinweis! Diese Funktion arbeitet nur, wenn Betriebsart Blackout im Menu des Hauptgerats AUSgeschaltet ist, anderenfalls passiert gar nichts! Mehr dazuitte im Kapitel „Einstellanleitung" nachlesen.

• MASTER hat 12 vorprogrammierte Shows: Sie können [Show 0) bis [Show 12] direkt im Menu des Mastergerats wahren.

• UTERGERÄTE haben 2 Betriebsoptionen: Die weiteren Geräte sind auf Betriebsart Untergerät eingestellt (Untergerät-LED ist ständig an). Um eine großartige Lightshow zu kreieren, können Sie Kontrastbewegungen einführen → im Menu der Untergeräte zu Option SLND gehen und auswahlen:

Normal Untergerät: Untergerät arbeitet synchron mit Hauptgerät.
2 Lightshow: Untergerät arbeitet umgekehrt vom Hauptgerät.

Bei Verwendung in Betriebsart Haupt-/Untergerät empfehlen wir dringend die Verwendung unseres CA-8 „Easy Controller". Dessen keinener Controller einfach an der 1/4" Buchse des Hauptgeräts anschließen und dann folgende Funktionen steuern:

Stand-by	Blackout des Geräts
Funktion	Musik-Strobe	Wählen Sie einen der 12 Chase
Modus	Strobe/ Musik (LED off)	Chase (LED ON)

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerät ausschalten, Netzsteckerziehen und warten, bis es sich abgekühlt hat.

Während der Wartung sind folgende Punkte ganz besonderss zu beachten:

• Sümmtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken) dürfen keine Anzeichen von Verformung aufweisen.
• Ist die Optik sightbar beschädigt (Sprünge oder tiefe Kratzer), dann müssen die entsprechenden Teile ausgewechselt werden.
• Netzkabel muss stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneert werden.
• Zur Vermeidung von Überhitzung mösen die Ventilatoren (sofern vorhanden) und Luftgsschlitze monatlich gereinigt werden.
• Gerätinnen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen.

• Reinigung der inneren und außeren optischen Linsen und/oder Spiegel mussen in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungssintervalle hängen stark von der Umgebung ab: feucht, verrauchte und besonders verschmutzte Umgebung führen zu großerer Verschmutzung auf den Linsen.

• Mit weichem Tuch und gewöhnlichem Glasreiniger saubern.

• Alle Teile stets gut abtrocknen.
• Außere Optik mindestens alle 30 Tage saubern.
• Innere Optik mindestens alle 90 Tage saubern.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführten zu laessen!

TECHNISCHE EINZELHEITEN

Netzspannung: ≈ 230V 50Hz

Leistungsaufnahme: 50 Watt

Sicherung: 250V / 2A langsame Sicherung (20mm Glas)

Klangregler: Eingebautes Mikrofon

DMX Anschlasse: 3-pin XLR Stecker/Buchse

Benutzte DMX-Kanäle: 4/10 Kanäle

Leuchtmittel 392 LEDs (Rot=140 + Grün=105 + Blau=84 + Weiss=63)

Abmessungen: 250 × 250 × 280 ~mm

Gewicht: 5 kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com
