CLS-8 - Lautsprecher BEGLEC - Kostenlose Bedienungsanleitung

Produkttyp	2-Wege-Lautsprecherbox
Marke	BEGLEC
Modell	CLS-8
Kategorie	Beschallungslautsprecher
Abmessungen (B x H x T)	286 x 276 x 460 mm
Gewicht	13 kg
Nennleistung (RMS)	200 W
Spitzenleistung	400 W
Impedanz	8 Ω
Empfindlichkeit	97 dB (1 W / 1 m)
Maximaler Schalldruck	125 dB
Frequenzgang	70 Hz – 20 kHz
Abstrahlwinkel	90° x 50°
Tieftöner	Woofer 8" (20,3 cm)
Hochtöner	Motor 1" (2,54 cm)
Gehäusematerial	Multiplex mit kratzfester Lackierung
Schutzgitter	Stahl mit Akustikschaumstoff bezogen
Anschlüsse	2 x Neutrik Speakon (parallel)
Aufhängepunkte	M10-Punkte für Aufhängung, Stangenadapter
Verwendung	Nur für Innenräume
Pflege und Reinigung	Schwamm und milde Seifenlösung
Kompatibles Zubehör	Subwoofer CLS-215B (2x15"), Verstärker, Aktivweiche

Häufig gestellte Fragen - CLS-8 BEGLEC

Wie viel Leistung hat der BEGLEC CLS-8 Lautsprecher?

Die Nennleistung beträgt 200 W RMS mit einer Spitzenleistung von 400 W.

Wie hoch ist die Impedanz des CLS-8?

Die Impedanz beträgt 8 Ω. Achtung: Das Parallelschalten eines zweiten Lautsprechers senkt die Impedanz auf 4 Ω.

Kann ich diesen Lautsprecher im Freien verwenden?

Nein, der CLS-8 ist nur für den Innenbereich ausgelegt. Der Tieftöner und der Hochtöner sind nicht gegen Feuchtigkeit und Regen geschützt, was die Garantie ungültig macht.

Welche Anschlusstypen werden verwendet?

Der Lautsprecher ist mit zwei Neutrik Speakon-Anschlüssen ausgestattet, die parallel geschaltet sind. Verwenden Sie die Kontakte +1 und -1 für die Verkabelung.

Wie reinige ich den CLS-8 Lautsprecher?

Reinigen Sie mit einem Schwamm und einer milden Seifenlösung. Verwenden Sie niemals aggressive Chemikalien.

Welcher Subwoofer wird mit dem CLS-8 empfohlen?

Der passende Subwoofer ist der CLS-215B (2x15"). Es wird empfohlen, 4 CLS-8 Lautsprecher mit einem Subwoofer zu verwenden, mit zwei Verstärkern und einer Aktivweiche, eingestellt auf 130 Hz.

Welche Aufhängepunkte sind verfügbar?

Der Lautsprecher verfügt über mehrere M10-Aufhängepunkte sowie einen Stangenadapter. Die Aufhängung muss von einem qualifizierten Techniker durchgeführt werden.

Wie hoch ist die Empfindlichkeit des Lautsprechers?

Die Empfindlichkeit beträgt 97 dB bei 1 W und 1 Meter, was einen hohen Schalldruckpegel bei moderater Leistung ermöglicht.

Wie ist der Frequenzgang?

Der Frequenzgang beträgt 70 Hz bis 20 kHz mit einem Abstrahlwinkel von 90° x 50°.

Kann ich den Lautsprecher selbst reparieren?

Die Anleitung enthält keine Reparaturanleitungen. Bei Problemen wenden Sie sich an einen autorisierten technischen Service. Der Lautsprecher ist nicht für Reparaturen durch den Benutzer ausgelegt.

BEDIENUNGSANLEITUNG CLS-8 BEGLEC

Bedienungsanleitung DU

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these SynQ®-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochigkeiten, die these Gerät bietet sowie, zu ihrer eigenen Sicherheit.

VERGESSEN SIE NICTH IHRE CLS8 ZU REGISTRIEREN. SIE BEKOMMEN DANN AUTOMATISCEine

NACHRicht, WENNS WICHTIGE PRODUKTINFORMATIONEN GIBT!

→ REGSITRIEREN UNDER: WWW.SYNQ-AUDIO.COM/REGISTER/ ←

EIGENSCHAFTEN

Leistungsstarke 2-Wege-Lautsprecherbox
- Kompaktes Sperrholzgehäuse mit haltbarer kratfester Lackierung
- Mit Akustikschaum bedecktes Stahlgitter vorne
Ausgestattet mit:

• 1" Hochfrequenztreiber

• 8" Woofer

• Exzellente Tonqualität, auch in Hochtonbereichen.

• Optimal für Clubs, Bars, Hotels, ...
• Verwendbar im Full Range oder in Verbindung mit 4x CLS-8 mit einem speziell angepassten 2 × 15^ Subwoofer [Tieftöner] (CLS-215B)

VORSICHTSMAßREGELN

• Die CLS8 reproduziert einen hohen Schalldruck (SPL). Diese kann zu Gehörschäden führen. Schützen Sie ihre Ohren bei einem Schalldruck von über 85dB.
• Stellen Sie sicher, dass der Veränder vor Anschluss der Laufsprecher ausgeschaltet ist.
• Sie sollen den Laufsprecher und Hochontreiber nicht Feuchigkeit oder Regen aussetzen. Diese Laufsprecher sollt nur im Innereich eingesetzt werden. Sollen Sie den Laufsprecher im Außenbereich und ohne geeigneten Schutz einsetzen, erlischt die Garantie.
• Befestigen Sie diesen Laufsprecher immer auf sicheren und stabile Material.
• Gehen Sie sehr sorgsam vor wenn Sie die Lautspricher aufhängen. Es ist sehr gefährlich und sollene nur von einem erfahrenen Techniker durchgefuhrt werden.

ANSCHLUSSE

Die CLS8 hat zwei Neutrik® Speakon® Anschlüsse. Beide Anschlüsse sind parallel geschaltet. D.h. Eine zweite CLS8 kann anschlossen werden.

Aufbau der Speakon® Verdraughtung:

Achtung: Wenn ein zweiter Lautsprecher angeschlossen wird, ändert sich die Impendanz von 8 Ohm auf 4 Ohm. In den meisten Fällen können nur zwei Lautsprecher betrieben werden. Soltte Ihr Veränder 2 Ohm tauglich sein, konnen Sie bis zu 4 Lautsprecher an jedem Kanal betreiben.

Bevorzugte Aufstellungskombination:

Bei der Verwendung mit einem Subwoofer sollenn Sie versuchen, auf ein ausgewogenes Verhältnis zwischen den Stärke der Satellit-Loutsprecher (CLS-8) und der des Subwoofoers (CLS-215B) zu achten, um ein gute Klangsystem zu erreichen. Wir empfehlen die Verwendung von 4 Einheiten CLS-8 auf 1 Einheit CLS-215B. Sie sollenn 2 getretente Versteller plus eine Aktivweiche oder Audioprocessor mit Crossover bei +/-130Hz (24dB/oc) verwenden.

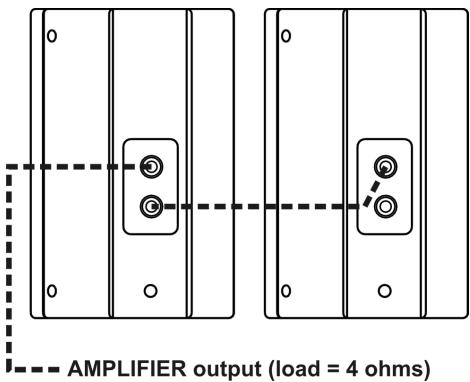

Parallel Anschluss @ 4Ω:

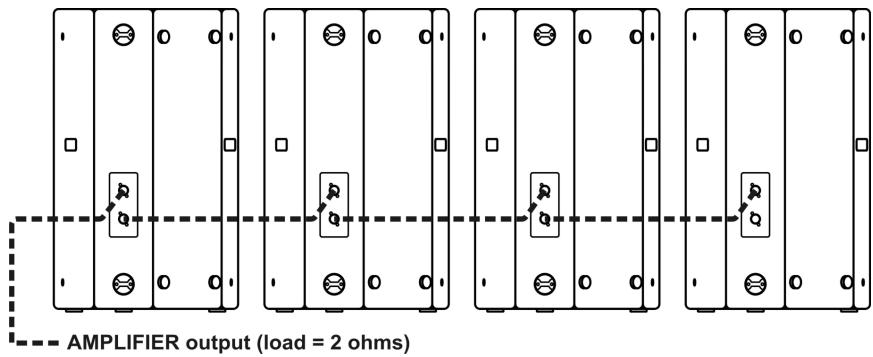

Parallel Anschluss @ 2Ω: (ACHTUNG: für die meisten Verständner nicht geeignet!)

Anschlusskabel:

Sie können fertig konfektionierte Anschlusskabel verwenden oder Sie können die Kabel selbst herstellen. Nutzen Sie davon ein hochwertiges Lautsprecherkabel mit mindestens 2 × 2,5 ~mm^2 Durchmesser. Außer dem bereits NEUTRIK SPEAKON NL4FC Stecker. Diese Stecker hat 4 Kontakte: +1 -1 +2 -2. Schlieben Sie den +1 und -1 Kontakt an. Das Lautsprecherkabel hat 2 Markierungen (Farbe o.a.). Stellen Sie sicher das beide Stecker gleich angeschlossen werden (+1 zu +1 und -1 zu -1).

Sollen Sie die Kabel vertauschen, haben Sie einen schlechte Musikwiedergabe mit einem geringen Anteil an tiefen Frequenzen.

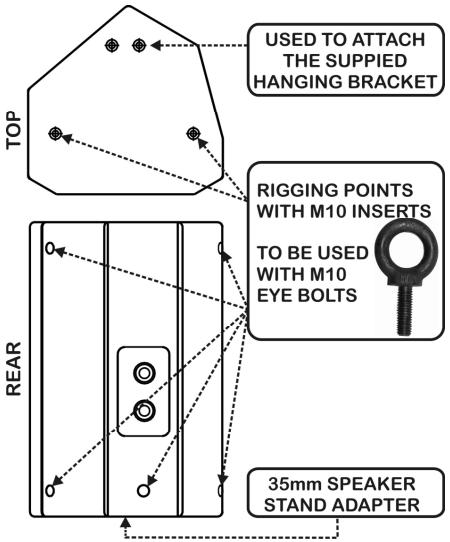

HÄNGEPUNKTE

In den meisten Fällen eignen sich die in der Verpackung enthaltenen Bügel zum Befestigen der Boxen an den Wänden: benutzen Sie einfach die 4 eigens dazu vorgesehenen Lochreihen (2 oben + 2 unter an der Box) um den Bügel zu befestigen.

Die CLS-8 Lautsprecher haben ebenfalls einige Vorbohrungen mit M10 Ringschrauben. Diese können zum Aufhängen (Flugaufhängung) des Lautsprechers benutzt werden. Für diesen Zweck konnen Sie die verschiedene abgebildeten als Zubehor erhältlichen Flying-Hardwares verwenden. In den beiden Fällen werden 2 Kabel an der Oberseite und eines an der Rückseite befestigt

Sie sollenen immer sehr sorgsam vorgehen. Es ist sehr gefährlich und sollte nur von einem erfahrenen Techniker durchgefuhrt werden.

STATIV ADAPTER

Der CLS8 Lautsprecher hat auf der unteren Seite eine Stativaufnahme. Damit ist es möglich diesen Lautsprecher auf ein stabiles Stativ zu setzen.

MAINTENANCE

Reinigen Sie das Gehäuse mit einem Schwamm und einer (nicht aggressiven) Seitenlauge. Benutzen Sie keine Lösungsmittel sonst kann das Gehäuse angegriffen werden.

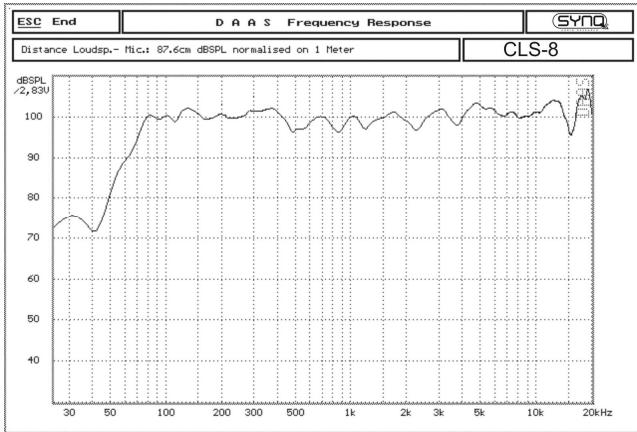

TECHNISCHE DATEN

Leistung: 200Wrms (400Wpeak)

Eingangsimpedanz: 8Ω

Eingangsempfindlichkeit: 97dB 1W/1m

Max.Schaldruck: 125dB

Frequenzbereich: 70 - 20.000Hz

Nominal Ausbreitung: 90^ × 50^

Abmessungen: 286× 276× 460mm

Gewicht: 13kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.synq-audio.com
