Produkttyp	Passiver Subwoofer
Marke	BEGLEC
Modell	CLS-215B
Abmessungen (B × H × T)	880 × 695 × 480 mm
Gewicht	72 kg
Gehäusematerial	Robustes Sperrholz
Oberfläche	Schlag- und kratzfester Lack
Lautsprecherkonfiguration	2 × 15-Zoll-Woofer mit Aluminiumkorb
Frequenzgang	40 – 350 Hz
Empfindlichkeit	103 dB (1 W / 1 m)
Max. Schalldruck	137 dB
Abstrahlwinkel	90° × 50°
Impedanz	2 × 8 Ω (separater Modus) / 1 × 4 Ω (paralleler Modus)
Belastbarkeit (RMS)	2 × 600 W (separater Modus) / 1 × 1200 W (paralleler Modus)
Belastbarkeit (Spitze)	2 × 1200 W (separater Modus) / 1 × 2400 W (paralleler Modus)
Anschlüsse	2 × Neutrik Speakon NL4FC
Verwendung	Nur für den Innenbereich
Pflege und Reinigung	Mit einem Schwamm und einer milden Seifenlösung reinigen. Keine chemischen Reinigungsmittel verwenden.
Sicherheit	Gehörschutz über 85 dB tragen. Nicht Feuchtigkeit aussetzen. Stabile und sichere Installation.
Mitgeliefertes Zubehör	Gummifüße, Metallfrontgitter, integrierte Metallgriffe
Optionen	Satz von 4 Rollen (Befestigung hinten)
Empfohlene passende Lautsprecher	CLS-8 (4 × CLS-8 pro 1 × CLS-215B)
Allgemeine Informationen	Hornbelasteter Subwoofer für kraftvolle Bässe. Konzipiert für Clubs, Diskotheken, Bühne, Verleih, DJs.

Häufig gestellte Fragen - CLS-215B BEGLEC

Wie hoch ist die Leistung des Lautsprechers CLS-215B?

Die Leistung hängt vom Anschlussmodus ab. Im separaten Modus (unabhängige Woofer) beträgt sie 2 × 600 W RMS (2 × 1200 W Spitze). Im parallelen Modus (Woofer zusammen) beträgt sie 1 × 1200 W RMS (1 × 2400 W Spitze).

Wie schließe ich den Subwoofer an einen Verstärker an?

Verwenden Sie Lautsprecherkabel mit einem Mindestquerschnitt von 2 × 2,5 mm² mit Neutrik Speakon NL4FC-Steckern. Verbinden Sie den Pluspol mit den Kontakten +1 und +2 und den Minuspol mit -1 und -2.

Kann ich diesen Subwoofer im Freien verwenden?

Nein, der Lautsprecher ist nur für den Innenbereich ausgelegt. Feuchtigkeits- oder Regenkontakt führt zum Erlöschen aller Garantien.

Wie stelle ich den Schalter für den separaten oder parallelen Modus ein?

Der Schalter befindet sich unter einer transparenten Abdeckung auf der Anschlussplatte. Lösen Sie die mit 'C' markierten Schrauben, um an den Schalter zu gelangen. Position A = getrennte Woofer (2 × 8 Ω), Position B = Woofer parallel (1 × 4 Ω).

Was ist der Unterschied zwischen den Anschlussmodi?

Im separaten Modus hat jeder Woofer seinen eigenen Eingang (Impedanz 2 × 8 Ω); verwenden Sie einen Mono-Verstärker (nicht brückenfähig). Im parallelen Modus sind die Woofer zusammengeschaltet (Impedanz 1 × 4 Ω); der Verstärker muss in der Lage sein, die Gesamtleistung zu liefern.

Wie befestige ich die optionalen Rollen?

Der Subwoofer hat dafür vorgesehene Löcher auf der Rückseite. Verwenden Sie den Satz von 4 Rollen mit den mitgelieferten Schrauben. Schrauben Sie sie fest für den mobilen Einsatz.

Welches Kabel sollte ich für die Verbindungen verwenden?

Verwenden Sie ein hochwertiges Lautsprecherkabel mit einem Mindestquerschnitt von 2 × 2,5 mm². Für lange Distanzen bevorzugen Sie 4 × 2,5 mm², um Verluste zu reduzieren. Vermeiden Sie das Vertauschen der Polaritäten.

Welche Lautsprecher sind mit diesem Subwoofer kompatibel?

Der CLS-215B ist die ideale Ergänzung zu den CLS-8 Lautsprechern (Mitten/Höhen). Eine empfohlene Konfiguration ist 4 × CLS-8 pro 1 × CLS-215B, mit einer aktiven Frequenzweiche bei ~130 Hz.

Wie pflege ich den Lautsprecher?

Reinigen Sie mit einem Schwamm und einer milden Seifenlösung. Verwenden Sie niemals aggressive Chemikalien, die die Farbe beschädigen könnten.

Warum ändert sich die Impedanz im parallelen Modus?

Im parallelen Modus werden die beiden 8-Ω-Woofer parallel geschaltet, was eine Gesamtimpedanz von 4 Ω ergibt. Wenn Sie einen zweiten CLS-215B parallel anschließen, sinkt die Impedanz auf 2 Ω, was die meisten Verstärker nicht unterstützen.

BEDIENUNGSANLEITUNG CLS-215B BEGLEC

Bedienungsanleitung DU

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

A) Woofers geschienen:

Split mode - woofers geschienen:

Vermogen: 2x600Wrms (2x1200Wpeak)

Impedantie: 2x 8Ω

Frequentiebereik: 40 - 350Hz

Afmetingen: 880 × 695 × 480 ~mm

Gewicht: 72kg

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these SynQ®-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochlkeiten, die these Gerät bietet sowie, zu ihrer eigenen Sicherheit.

VERGESSEN SIE NICT IHRE CLS-215B ZU REGISTRIEREN. SIE BEKOMMEN DANN AUTOMATISCH

EINE NACHRicht, WENN ES WICHTIGE PRODUKTINFORMATIONEN GIBT!

REGSITRIEREN UNDER: WWW.SYNQ-AUDIO.COM/REGISTER/

EIGENSCHAFTEN

• Leistungsstarker 15" Doppel-Subwoofer mit sehr kompaktem Design
• Kann sowohl für feststehende als auch für mobile Anwendungen eingesetzt werden
  Die Homausstattung garantiert eine schöne kraftvolle Basswiedergabe
• Optimal für Clubs, Diskotheken, Bühnen, Vermietung, Pro-DJ, ...

• Sehr solides Sperrholzgehäuse mit:

• Dauerhafter kratzfester Lackierung
  Eingebaute Metallgriffe

• Solider Gummifuß
• Stahlgitter vorne

• Befestigungspunkte an der Rückseite für als Zubehör erhältliche Rollen

• Ausgestattet mit 2 Hochleistungs-15"-Woofer mit ALU Korb

• Optimal kompatibel mit 4x CLS-8 mittleren/hohen Boxen

VORSICHTSMAßREGELN

• Die CLS-215B reproduziert einen hohen Schaldruck (SPL). Diese kann zu Gehorschaden führen. Schützen Sie ihre Ohren bei einem Schaldruck von über 85dB.
• Stellen Sie safer, dass der Veränder vor Anschluss der Laufsprecher ausgeschaltet ist.
• Sie sollen den Lautsprecher nicht Feuchtigkeit oder Regen aussetzen. Diese Lautsprecher sollen nur im Innenbereich eingesetzt werden. Sollen Sie den Lautsprecher im Außenbereich einsetzen, erlischt die Garantie.
• Befestigen Sie diesen Lautsprecher immer auf sicheren und stabilem Material.

ANSCHLUSSE

Die CLS-215B hat zwei Neutrik® Speakon® Anschlüsse. Aufbau der Speakon® Verdraughtung:

• POSITIV = +1 und +2
• NEGATIV = -1 und -2

Zu verwendende Kabel:

Sie konnen gebrauchsfertige Kabel benutzen oder auch selbst die Lautsprecherkabel anfertigen. Achten Sie darauf, hochwertige Lautsprecherkabel mit mindestens 2 × 2,5 ~mm^2 Adern zu verwenden. Sie werden ebenflaen ein Paar Neutrik® Speakon® NL4FC Stecker benotigem. Dieser Leiter hat 4 Pole: +1 -1 +2 -2. Ihr Lautsprecherkabel hat 2 Adern mit verschiedenen Farben. Achten Sie darauf, dieser Farbe an jedem Ende des Kabels mit dem entsprechenden Pol zu verbinden: +1 mit +1 und -1 mit -1. Da die Speakon® Pole unterinander verbunden sind (+1 mit +2 und -1 mit -2), konnen Sie bereits 4 × 2,5 ~mm^2 LS-Kabel verwenden, um Signalverluste aufgrund zu länger Kabel zu vermeiden.

Wichtig! Verwechseln Sie nicht + und - Pole. Wenn sie die Stecker umkehren, hat das eine schlechte Klangqualität und einen Verlust der niedrigen Frenquenzen zur Folge.

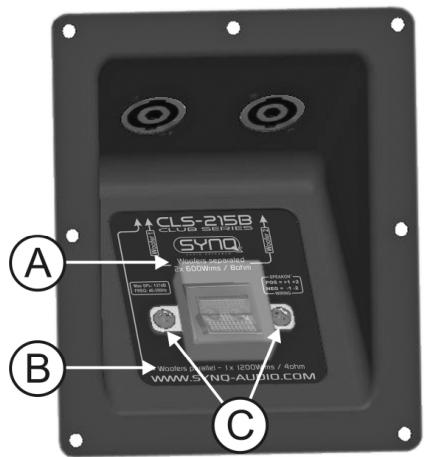

Input-Anschlussplatte:

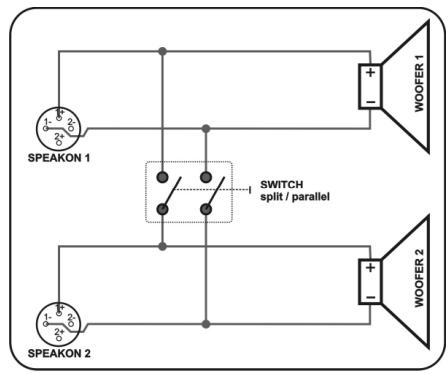

Auf der Anschlussplatte finden Sie einen Schalter hinter einem durchsichtigigen Deckel. Schrauben Sie einfach die 2 kleinen Schrauben auf (mit "C" auf der Abbildung gekennzeichnet) und entfernen Sie den Deckel um die Schalterposition zu ändern. Sie konnen den Schalter in 2 verschiedene Modi setzen (schauen Sie sich auch den Schaltplan des Schalters an):

A) Woofers getrennt:

Wird verwendet, wenn nur 1 Subwoofer installiert wird oder wenn der Veränder nicht stark genug ist, um einen Subwoofer pro Kanal zu treiben.

WICTIG: Beide Eingänge müssen angeschlossen sein und der Veränder mus im MONOModus (Nicht Brücken!) stehen

Beide Woofers im Lautsprecher haben ihren eigenen Speakon® Eingangsstecker. Dies bedeutet, dass Sie den linken Ausgang eines Verstärkers an den linken Eingang des Subwoofer und den anderen Verstarkerausgang an den rechten Speakon® Eingang anschließen können. Die benötigte Leistung an den Eingängen ist 2x 600Wrms @ 8ohm. (2x 1200WSpitze)

B) Woofers parallel:

Wird verwendet, wenn Sie leistungsstarke Veränder haben, die den Subwoofer die benöttige Leistung liefern können.

Die benötigte Leistung an den Eingängen ist 1x1200Wrms @ 4ohm. (1200WSpitze)

Beide Woofers/Speakon Stecker sind parallel angeschlossen. Wenn Sie möchten, können Sie einen zweiten CLS-215B parallel anschließen.

Achtung: wenn ein zweiter Subwoofer angeschlossen ist, fällt die Impedanz von 4 auf 2! itte beachten Sie, dass die meisten Verstärker keine intensiven Nutzungsbedingungen im 2 Betriebszustand vertragen. Darüber hinaus sinkt der Dämpfungsfaktor Ihres Verstärkers deutlich, was zu einer schwachern Basswiedergabe führt.

Bevorzugte Aufstellungskombination:

Be einer Verwendung in Verbindung mit den CLS-8 mittlere/hohe Boxen, sollenn Sie versuchen, ein ausgewogenes Verhältnis mit thisem Subwoofer zu schaffen, um ein gutes Klangsystem zu schaffen. Wir empfehlen die Verwendung von 4 Einheiten CLS-8 auf 1 Einheit CLS-215B. Sie sollenn 2 getrennte Versteller plus eine Aktiweiche oder Audioprocessor mit Crossover bei +/-130Hz (24dB/occt) verwenden!

ROLLEN-SET

Für die Verwendung auf der Straße, konnen Sie wahlweise ein Set von 4 Rollen an der Rückseite des Subwoofer befestigen. Der Subwoofer ist standardmäßig mit Einsätzen ausgestattet, so dass Sie die Rollen leicht mit den beigefugen Schrauben befestigen konnen.

WARTUNG

Reinigen Sie das Gehäuse mit einem Schwamm und einer (nicht aggressiven) Seifenlauge. Benutzen Sie keine Lösungsmittel sonst kann das Gehäuse angegriffen werden.

TECHNISCHE DATEN

Split-Modus - Woofers getrennt:

Leistung: 2x 600Wrms (2x 1200Wpeak)

Eingangsimpedanz: 2x 8Ω

Parallel-Modus - Woofers miteinander verbunden:

Leistung: 1x 1200Wrms (1x 2400Wpeak)

Eingangsimpedanz: 1x4Ω

Eingangsempfindlichkeit: 103dB 1W/1m

Max.Schalldruck: 137dB

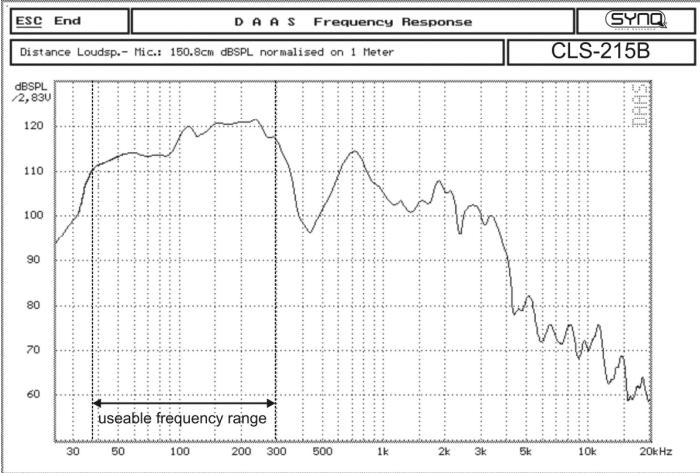

Frequenzbereich: 40 - 350Hz

Abmessungen: 880 × 695 × 480 ~mm

Gewicht: 72kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterladen: www.synq-audio.com
