BEDIENUNGSANLEITUNG WL-2302 IBP

Wie unterstützt Sie diese Gebrauchsanweisung? .. 3

Ihre Sicherheit ist uns wichtig .............................. 5

Für welche Einsatzbereiche ist Ihr Kalm Patch geeignet und für welche nicht? ................... 5

Für welche Anwendungsgebiete ist Ihr Kalm Patch geeignet und für welche nicht?.......... 6

Wann dürfen Sie Ihr Kalm Patch nicht anwenden?................................................... 6

Was Sie sonst noch beachten müssen ................. 7

So schützen Sie Ihr Kalm Patch ........................... 7

So bereiten Sie Ihr Kalm Patch für die Verwendung vor .............................................. 8

Kalm Patch auspacken und prüfen ....................... 8

So führen Sie eine Sitzung durch ......................... 12

An welchen Stimulationspunkten dürfen Sie Ihr Kalm Patch anwenden? ............................ 13

Wie lange und wie oft dürfen Sie Ihr Kalm Patch anwenden? ........................................ 14

So verwenden Sie Ihr Kalm Patch ........................ 14

Steifer Nacken und Kopfschmerzen ..................... 17

Rückenschmerzen und Hexenschuss .................. 17

Wadenmuskelkrämpfe und schlechte Durchblutung ........................................ 18

So reinigen und pflegen Sie Ihr Kalm Patch ......... 19

Wenn es einmal Probleme geben sollte ............... 21

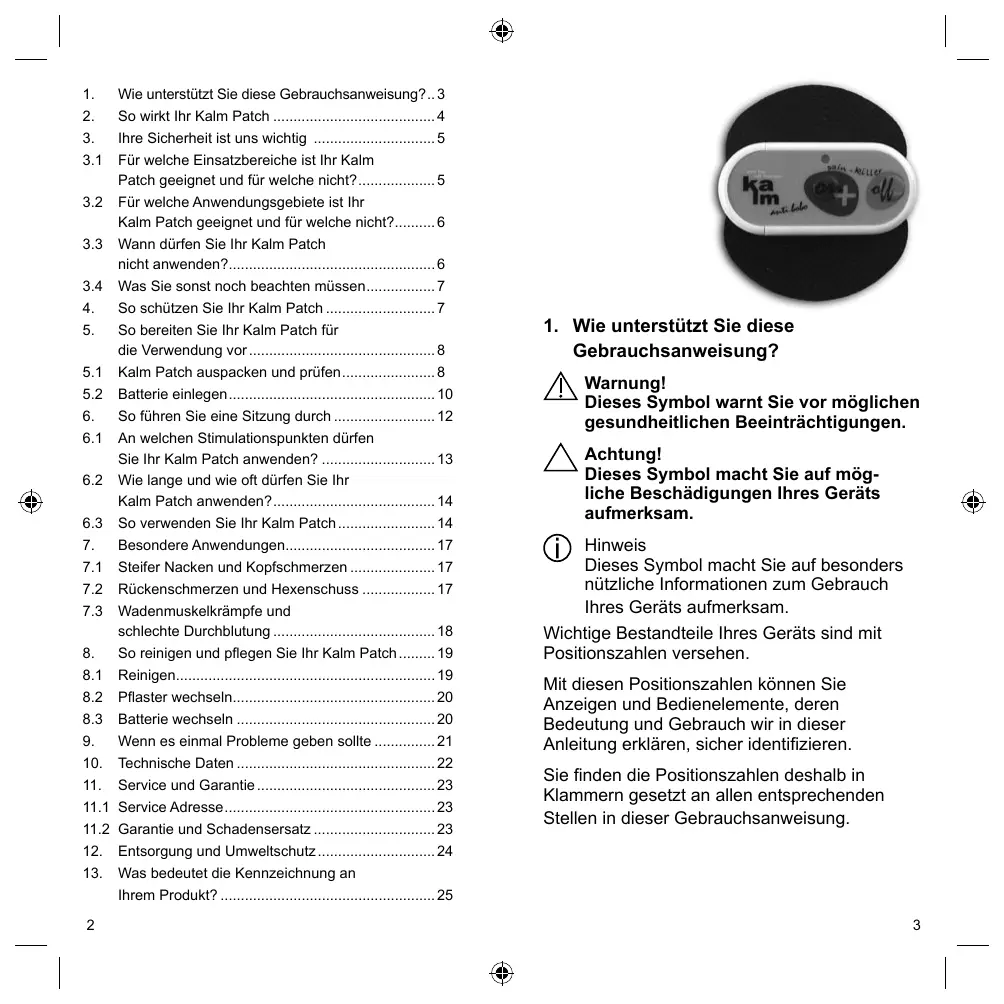

1. Wie unterstützt Sie diese

Gebrauchsanweisung? Warnung! Dieses Symbol warnt Sie vor möglichen gesundheitlichen Beeinträchtigungen. Achtung! Dieses Symbol macht Sie auf mögliche Beschädigungen Ihres Geräts aufmerksam. Hinweis Dieses Symbol macht Sie auf besonders nützliche Informationen zum Gebrauch Ihres Geräts aufmerksam. Wichtige Bestandteile Ihres Geräts sind mit Positionszahlen versehen. Mit diesen Positionszahlen können Sie Anzeigen und Bedienelemente, deren Bedeutung und Gebrauch wir in dieser Anleitung erklären, sicher identifizieren. Sie finden die Positionszahlen deshalb in Klammern gesetzt an allen entsprechenden Stellen in dieser Gebrauchsanweisung. Entsorgung und Umweltschutz ............................. 24 Was bedeutet die Kennzeichnung an Ihrem Produkt? ..................................................... 25

2. So wirkt Ihr Kalm Patch

Kalm Patch ist ein elektronisches Pflaster, das Schmerzen lindert und die Bewegungsfähigkeit betroffener Körperpartien verbessert. Schmerzen sind immer Ausdruck eines medizinischen Problems. Klären Sie zuerst die Ursachen der Schmerzen mit Ihrem Arzt und versuchen Sie anschließend, Kalm Patch zur Schmerzlinderung einzusetzen. Kalm Patch verknüpft die Wirkung von Elektromuskelstimulation (EMS) und der transkutanen – über die Haut weitergeleiteten – elektrischen Nervenstimulation (TENS): Ein mikroprozessorgesteuertes Stimulationsprogramm leitet über Elektroden, die auf die Haut aufgeklebt werden, Stromreize mit unterschiedlicher Intensität zu den betroffenen Regionen, stimuliert die Muskeln und blockiert die Weiterleitung des Schmerzreizes zum Gehirn. Diese Reize des Stimulationsprogramms sind nicht schmerzhaft, Sie spüren lediglich ein leichtes Kribbeln und leichte Muskelkontraktionen. Typische Anwendungen:

Schmerz durch eine Wunde: Quetschungen, Ödeme, Zerrungen ■ Rückenschmerz: Steifheit, Kontrakturen, Hexenschuss ■ Sehnen-Muskel-Schmerz: Muskelkrampf, Sehnenentzündung, Tennisarm, Kontrakturen, Blockaden ■ Nervenschmerz: Neuralgie, Schmerz nach Gürtelrose Gewöhnlich beginnen Sie in den ersten Tagen mit einer Anwendung von 30 Minuten, die Sie bei Bedarf auf 2 Stunden pro Tag verlängern können.

Durch Ihr Kalm Patch werden dem Körper keine chemischen Wirksubstanzen zugeführt. Dadurch bleiben Ihnen die Nebenwirkungen von schmerzlindernden Medikamenten erspart.

3. Ihre Sicherheit ist uns wichtig

Bitte lesen Sie diese Gebrauchsanweisung aufmerksam durch, bevor Sie Ihr Kalm Patch das erste Mal benutzen. Sie enthält alles, was Sie wissen müssen, damit Sie Ihr Kalm Patch sicher betreiben und Schäden vermeiden. Diese Gebrauchsanweisung ist Bestandteil Ihres Geräts. Bewahren Sie diese Gebrauchsanweisung sorgfältig auf, bis Sie Ihr Kalm Patch entweder zusammen mit dieser Gebrauchsanweisung an einen neuen Besitzer weitergeben oder bis Sie Ihr Kalm Patch entsorgen.

3.1 Für welche Einsatzbereiche ist Ihr

Kalm Patch geeignet und für welche nicht? ► Verwenden Sie das Kalm Patch ausschließlich im privaten Bereich. ► Das Kalm Patch ist nicht für den gewerblichen oder medizinischen Gebrauch bestimmt. ► Das Kalm Patch ist ausschließlich für die äußere Anwendung auf den in dieser Gebrauchsanweisung beschriebenen Stimulationspunkten am Menschen bestimmt. ► Das Kalm Patch ist nicht für die Anwendung an Kindern bestimmt – auch unter ständiger Aufsicht von Erwachsenen.

3.2 Für welche Anwendungsgebiete ist Ihr

Kalm Patch geeignet und für welche nicht? ► Das Kalm Patch ist ausschließlich zur Reduktion von Schmerzen bestimmt. ► Schmerzen können auch Symptome einer ernsten Erkrankung sein, die eine Selbstbehandlung mit dem Kalm Patch ausschließen. Wir empfehlen vor Benutzung Ihren Arzt, Apotheker oder Physiotherapeuten zu fragen.

3.3 Wann dürfen Sie Ihr Kalm Patch ‚

nicht anwenden? Verwenden Sie das Kalm Patch nicht, ► wenn Sie unter Herzproblemen, insbesondere unter Herzrythmusstörungen leiden. Der Reizstrom kann zu Herzkammerflimmern und schlimmstenfalls zum Herzstillstand führen. ► wenn Sie einen Herzschrittmacher oder andere elektronische Implantate haben. Der Reizstrom kann die Funktion Ihres Implantats stören. ► wenn Sie an Anfallsleiden leiden. Der Reizstrom kann schlimmstenfalls Krampfanfälle auslösen. ► in der Schwangerschaft. Der Reizstrom kann schlimmstenfalls Wehen auslösen.

► wenn Sie unter allergischen Hautreaktionen leiden. Elektroden und Pflaster können zu Hautreizungen führen. ► wenn Sie an systemischen, d.h. den gesamten Körper betreffenden Krankheiten, leiden. ► wenn das Kalm Patch beschädigt ist. Der Reizstrom kann zu Schmerzen und Hautreizungen führen.

3.4 Was Sie sonst noch beachten müssen

► Lassen Sie Ihr Kalm Patch nicht in Kinderhände gelangen. Kinder könnten Kleinteile verschlucken und daran ersticken.

4. So schützen Sie Ihr Kalm Patch

► Die Elektronik Ihres Kalm Patch verträgt weder Nässe noch Feuchtigkeit. Halten Sie das Kalm Patch nicht unter fließendes Wasser, tauchen Sie ihn nicht in Wasser oder andere Flüssigkeiten ein, und tragen Sie ihn nicht beim Schwimmen oder in der Sauna. ► Ihr Kalm Patch ist hitzeempfindlich. Setzen Sie das Kalm Patch keinem direktem Sonnenlicht aus, und legen Sie das Kalm Patch nicht auf heißen Oberflächen ab.

5. So bereiten Sie Ihr Kalm Patch

für die Verwendung vor

5.1 Kalm Patch auspacken und prüfen

1. Packen Sie Ihr Kalm Patch aus.

Bewahren Sie die Originalverpackung bitte auf, damit Sie Ihr Kalm Patch im Reparaturfall transportsicher an unseren Service einschicken können.

2. Kontrollieren Sie, ob der Lieferumfang

vollständig ist: Kalm Patch mit aufgestecktem Elektrodenpflaster und Schutzfolie Batterie Schutzhülle Gebrauchsanweisung

3. Kontrollieren Sie Ihr Kalm Patch auf

• mögliche Transportschäden. Wenn Ihr Kalm Patch beschädigt sein sollte, wenden Sie sich bitte an unseren Service (siehe Service und Garantie). innovative business promotion gmbh Kalm Patch Elektronisches Pflaster zur Schmerzlinderung Electronic Pain Relief Patch Pansement électronique antidouleur Elektronische pleister voor pijnverlichting Parche electrónico calmante Gebrauchsanweisung p. 2
• Instructions for Use p. 28
• Mode d‘emploi p. 52
• Gebruiksaanwijzing p. 78
• Manual de instrucciones Modell/Model/Modèle/Model/Modelo: WL-2302 p. 104

5.2 Batterie einlegen

Wenn die Batterie noch nicht eingelegt ist:

1. Batterie auspacken.

Wenn die Batterie bereits eingelegt ist:

1. Batteriefach öffnen:

Abdeckung mit dem Daumen nach unten drücken und nach hinten schieben.

2. Batteriefach öffnen:

Abdeckung mit dem Daumen nach unten drücken und nach hinten schieben.

2. Batterie entnehmen.

3. Batterie einlegen.

Das +-Symbol auf der Batterie muss nach oben zeigen.

3. Sicherungsstreifen entfernen.

4. Batterie wieder einlegen.

Das +-Symbol auf der Batterie muss nach oben zeigen!

4. Batteriefach schließen.

5. Batteriefach schließen.

6. So führen Sie die Anwendung durch

Bringen Sie das Kalm Patch ausschließlich an jenen Stimulationspunkten auf die Haut auf, die in diesem Abschnitt beschrieben sind. Verwenden Sie das Gerät ► nicht auf den Augenlidern. Der Reizstrom kann das Auge schädigen. ► nicht im Kehlkopf oder Rachenbereich. Der Reizstrom kann zu Muskelverkrampfungen und damit zum Ersticken führen. ► nicht so, dass Strom direkt über das Herz fließt (z.B. in unmittelbarer Nähe des Herzens). Der Reizstrom kann zu Herzkammerflimmern und schlimmstenfalls zum Herzstillstand führen. ► nicht so, dass Strom direkt über das Gehirn fließt (z.B. an den Schläfen). Der Reizstrom kann Krampfanfälle auslösen. ► nicht auf einer Wunde oder einem Tumor Wenn eine Ermüdung oder Hautreizung auftritt, dann brechen Sie die Anwendung mit dem Kalm Patch ab. Sollte die Ermüdung anhalten, dann konsultieren Sie einen Arzt. Verringert sich der Schmerz nach einer Anwendung mit dem Kalm Patch nach 2 bis 3 Tagen nicht oder nimmt zu, dann konsultieren Sie einen Arzt.

Stimulationspunkten dürfen Sie Kalm Patch anwenden? Sie können Ihr Kalm Patch direkt auf der schmerzenden Stelle anbringen – mit Ausnahme von Kopf, Brustkorb oder einer defekten Hautstelle (Wunde). Das Kalm Patch wirkt in einem Bereich von ca. 10 cm bis 15 cm um das Gerät und in den tiefer liegenden Muskeln. Behandeln Sie pro Tag immer nur eine Stelle. Bei großflächigen Schmerzen oder Schmerzen an mehreren Stellen können Sie einen andere Stelle am Folgetag behandeln. Beispiele:

Arthritisanfall im Daumenansatz Tennisarm Sehnenentzündung im Knie verstauchter Knöchel Sonderfälle: Häufige Symptome, wie

Steifer Nacken und Kopfschmerzen ■ Rückenschmerzen und Hexenschuss ■ Wadenkrampf und schlechte Durchblutung erfordern eine spezielle

Anwendung Ihres Kalm Patch: Siehe Abschnitt 7 „Besondere Anwendungen“.

6.2 Wie lange und wie oft dürfen Sie Ihr

Kalm Patch anwenden? Überschreiten Sie die angegebene Anwendungssdauer und Anwendungshäufigkeit nicht. Die Wirkung wird dadurch nicht gesteigert. Beginnen Sie in den ersten 2 bis 3 Tagen mit einer Anwendung von maximal 30 Minuten pro Tag. Anschließend können Sie die Anwendungsdauer allmählich auf insgesamt 2 Stunden pro Tag erhöhen. Im Fall von chronischen Schmerzen führen sollte die Anwendung 30 Minuten pro Tag nicht überschreiten. Führen Sie die Anwendung im Abstand von 2 oder 3 Tagen durch.

6.3 So verwenden Sie Ihr Kalm Patch

Halten Sie bei Ihren Anwendungen einen Mindestabstand von 1 m zu MikrowellenGeräten und Kurzwellengeräten ein. Elektromagnetische Wechselwirkungen können die Funktion des Kalm Patch beeinträchtigen.

1. Ziehen Sie die Schutzfolie vom

Elektrodenpflaster ab.

2. Kleben Sie das Kalm Patch auf eine der

Stimulationspunkte. Kleben Sie das Kalm Patch nur auf saubere, trockene, gesunde Haut, die nicht mit Kosmetika und Cremes behandelt ist.

Das Kalm Patch muss fest auf der Haut haften. Wechseln Sie das Elektrodenpflaster, wenn die Haftfähigkeit nachgelassen hat.

3. Schalten Sie das Kalm Patch ein:

Drücken Sie einmal auf den ON+ Knopf. Die Leuchtanzeige blinkt rot. ON+ Knopf Leuchtanzeige OFF– Knopf

4. Stellen Sie die Stimulationsstärke so hoch

wie möglich ein: Die Stimulation sollte kein unangenehmes Gefühl oder Scherzen erzeugen! Die Stimulationsstärke wird mit dem ON+ Knopf erhöht und mit dem OFF– Knopf gesenkt. Sie können die Stimulationsstärke in 10 Stufen einstellen. ● Drücken Sie wiederholt den ON+ Knopf, bis Sie die höchste Ihnen angenehme Stimulationsstärke erreicht haben. Die Helligkeit der Leuchtanzeige verstärkt sich mit Höhe der Stimulationsstärke. ● Drücken Sie wiederholt den OFF– Knopf, wenn Sie die Stimulationsstärke senken möchten. Die Helligkeit der Leuchtanzeige verringert sich mit abnehmender Stimulationsstärke.

Ihr Kalm Patch schaltet nach 15 Minuten automatisch aus. Schalten Sie das Kalm Patch wieder ein, wenn Sie die Awendung fortsetzen möchten. Senken Sie die Stimulationsstärke oder schalten Sie das Kalm Patch aus, wenn Ihnen die Wirkung unangenehm werden sollte.

5. Schalten Sie das Kalm Patch nach

30 Minuten Anwendungsdauer aus: Drücken Sie so oft auf den OFF– Knopf, bis die Leuchtanzeige erlischt. Entfernen Sie die Elektrodenpflaster nur im ausgeschalteten Zustand von der Haut.

6. Entfernen Sie das Kalm Patch von der

Haut: Schieben Sie einen Finger unter das Elektrodenpflaster und heben Sie das Elektrodenpflaster ab.

7. Benetzen Sie die Rückseite des

Elektrodenpflasters links und rechts mit je einem Tropfen Wasser, damit das Elektrodenpflaster nicht austrocknet.

8. Beenden Sie die Anwendung:

● Bringen Sie die Schutzfolie am Elektrodenpflaster an. ● Stecken Sie das Kalm Patch in die Schutzhülle. ● Deponieren Sie das Kalm Patch kindersicher und vor Sonneneinstrahlung und Feuchtigkeit geschützt bis zur nächsten Anwendung.

7. Besondere Anwendungen

Bevor Sie mit der Anwendung beginnen, lesen Sie den Abschnitt 6 „So führen Sie die Anwendung durch“.

7.1 Steifer Nacken und

1. Legen Sie das Kalm Patch

am Nacken an. Wenn Sie über zwei Kalm Patches verfügen, können Sie diese gleichzeitig links und rechts anbringen.

2. Wählen Sie eine hohe

Leistung der Stufe 4 bis 5: Die Nackenmuskeln reagieren auf die Stimulation, indem Sie sich zusammenziehen und entspannen. Die Anwendung auf einer Seite sollte 30 Minuten nicht überschreiten.

3. Legen Sie das Kalm Patch an der anderen Seite an und wiederholen Sie die

Anwendung. Überschreiten Sie nicht eine gesamte tägliche Anwendungsdauer von 60 Minuten.

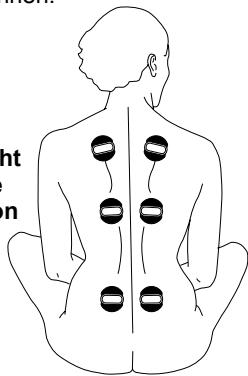

7.2 Rückenschmerzen und Hexenschuss

In folgenden Fällen ist keine ausreichende schmerzlindernde Wirkung zu erwarten: ► bei fettleibigen Personen ► bei schwerem Ischias Legen Sie das Kalm Patch neben der

Wirbelsäule auf dem Schmerzgebiet an. Wenn Sie über zwei Kalm Patches verfügen, können Sie diese gleichzeitig links und rechts anbringen. Wählen Sie eine sehr hohe Leistung der Stufe 6 bis 7: Die Muskeln reagieren auf die Stimulation, indem Sie sich zusammenziehen und entspannen. Wiederholen Sie die Anwendung bei Bedarf an einem andren Stimulationspunkt. Überschreiten Sie nicht eine gesamte tägliche Anwendungsdauer von 2 Stunden. Stimulationspunkte:

Rückenmitte Lendenregion unterer Rücken

7.3 Wadenmuskelkrämpfe und schlechte

Durchblutung Die Anwendung Ihres Kalm Patch kann die Beinmuskelarbeit verbessern, um Ermüdung und Schmerzen zu verhindern oder vorzubeugen. Die Anwendung kann die Durchblutung der Beine fördern und hilft, häufige Wadenmuskelkrämpfe zu verhindern. Die Anwendung ist besonders bei längerem Sitzen, z. B. während der Reise, hilfreich. die Stimulation, indem Sie sich zusammenziehen und entspannen.

3. Wiederholen Sie die

Anwendung an dem anderen Bein. Wenden Sie Ihr Kalm Patch pro Bein maximal 1 Stunde an. Überschreiten Sie nicht eine gesamte tägliche Anwendungsdauer von 2 Stunden.

8. So reinigen und pflegen

1. Schalten Sie das Kalm Patch aus.

2. Reinigen Sie das Gehäuse mit einem mit

Wasser angefeuchtetem Tuch. ► Reinigen Sie das Gehäuse nicht mit scharfen oder scheuernden Reinigungsmitteln. ► Sterilisieren Sie weder das Elektrodenpflaster noch das Gerät selbst im Dampfsterilisierer oder im Kaltsterilisierbad.

1. Legen Sie das Kalm Patch an der Mitte des

Schienenbeins oder der Wadenmitte an.

2. Wählen Sie eine mittlere Leistung der

Stufe 3 bis 4: Die Muskeln reagieren auf

Wechseln Sie die Batterie, wie im Abschnitt Batterie einlegen beschrieben.

Wechseln Sie die Batterie. Das Pflaster ist ausgetrocknet. Wechseln Sie das Pflaster aus. ► Versuchen Sie nicht, die Batterien aufzuladen! Das Pflaster klebt nicht mehr. ► Legen Sie in das Kalm Patch nur eine Batterie ein, die mit der Spezifikation im Abschnitt Technische Daten übereinstimmt. Die Batterie ist schwach. ► Werfen Sie Batterien nicht ins Feuer. Die Stimulation ist zu schwach. Kinder können Batterien verschlucken. Halten Sie Batterien von Kindern fern. Schicken Sie Ihr Kalm Patch an unseren Service ein, siehe Service und Garantie.

3. Stecken Sie das neue Elektrodenpflaster

auf das Kalm Patch auf. ► Vergiftungs- und Erstickungsgefahr! Das Kalm Patch ist defekt. Die Batterie ist nicht eingelegt. Legen Sie die Batterie ein. Das Kalm Patch ist eingeschaltet, aber ohne Funktion. Abhilfe

2. Stecken Sie das Elektrodenpflaster vom

8.3 Batterie wechseln

Wechseln Sie die Batterie. Mögliche Ursache Problem

1. Schalten Sie das Kalm Patch aus.

Die Batterie ist leer. Wechseln Sie das Elektrodenpflaster wenn es verschmutzt oder verbraucht ist. Entsorgen Sie das Kalm Patch, siehe Entsorgung und Umweltschutz

9. Wenn es einmal Probleme geben sollte

8.2 Elektrodenpflaster wechseln

10. Technische Daten

11. Service und Garantie

ibp Service Center Am Weimarer Berg 6 D-99510 Apolda Germany Tel.: +49 (0) 3641 3096299 Klassifizierung nach 93/42/EWG: Klasse IIa Modellbezeichnung: WL-2302 Maximal zulässige Umgebungstemperatur: 10 °C - 45 °C Maximal zulässige rel. Luftfeuchtigkeit: 30 % - 75 % Maximal zulässiger Luftdruck: 700 hPa - 1060 hPa Batterie: Knopfzelle Typ CR2032, 3 V, nicht wiederaufladbar Max. Ausgangswert der Elektroden: 50 mA Pulsbreite:

10.2 Garantie und Schadensersatz

Ab Kaufdatum (Datum des Kaufbeleg oder der Quittung) führen wir Reparaturen für 24 Monate kostenlos durch, wenn Ihr Gerät auf Grund von Fertigungs- oder Materialfehlern defekt ist. Die Garantie schließt Schäden aus, die daraus resultieren, dass diese Gebrauchsanweisung nicht oder nicht vollständig befolgt wurde. Weitergehende Ansprüche, wie Schadenersatz sind ebenfalls ausgeschlossen. Senden Sie Ihr beanstandetes Gerät zusammen mit dem Kaufbeleg oder der Quittung und der Beschreibung der Beanstandung an unsere Service Adresse. Fügen Sie bitte auch die Garantieunterlagen bei, wenn Sie eine Garantieleistung in Anspruch nehmen möchten. Batterien und Elektroden sind von der Garantie ausgenommen. Betriebsspannung: 3 V Gewicht: 10 g (ohne Batterie) Maße (mm): B:55 x T:10 x H:60

12. Entsorgung und Umweltschutz

11.1 Batterieentsorgung / Batteriesicherheitshinweise

Werfen Sie verbrauchte Batterien nicht in den Hausmüll, sondern in den Sondermüll oder in eine Batterie-Sammelstation im Fachhandel.

13. Was bedeutet die Kennzeichnung

an Ihrem Produkt? Das Typenschild befindet sich auf der Unterseite des Kalm Patch. Batteriesicherheitshinweis: ► Batterie nicht kurzschließen ► Batterie nicht ins Feuer werfen Explosionsgefahr Weitere Fragen zur Entsorgung beantwortet Ihnen Ihr Händler. S/N Seriennummer Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Hausmüll entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden (Altgeräte-Entsorgung). Anwendungsteil des Typs BF Anwendungsteil gewährt Schutz gegen elektrischen Schlag durch normgerechtes Einhalten der Ableitströme (Typ B). Anwendungsteil ist isoliert (Typ F) Gebrauchsanweisung beachten Das Produkt erfüllt die Sicherheitsanforderungen der EU Richtlinie 93/42/EWG
