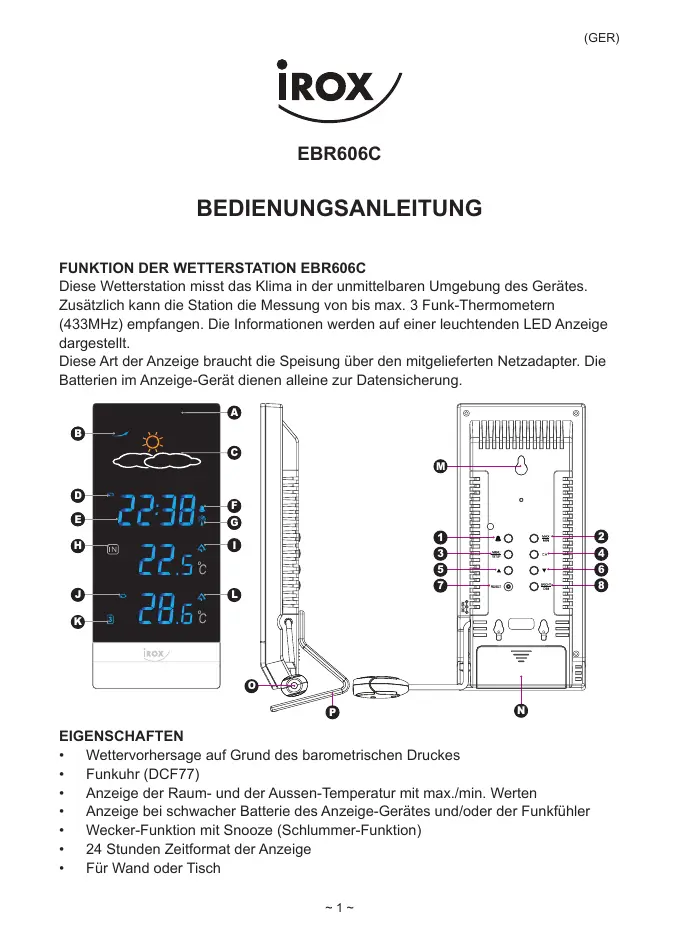

FUNKTION DER WETTERSTATION EBR606C

These Wetterstation misst das Klima in der unmittelbaren Umgebung des Gerätes. Zusätzlich kann die Station die Messung von bis max. 3 Funk-Thermometern (433MHz) empfangen. Die Informationen werden auf einer leuchtenden LED Anzeige dargestellt.

These Art der Anzeige braucht die Speisung über den mitgelieferten Netzadapter. Die Batterien im Anzeige-Gerät dienen alleine zur Datenierung.

EIGENCHAFTEN

Wettervorhersage auf Grund des barometrischen Druckes
Funkuhr (DCF77)
Anzeige der Raum- und der Aussen-Temperatur mit max./min. Werten
Anzeige bei schwacher Batterie des Anzeige-Gerätes und/oder der Funkfuhler
Wecker-Funktion mit Snooze (Schlummer-Funktion)
24 Stunden Zeitformat der Anzeige
Fur Wand oder Tisch

(GER)

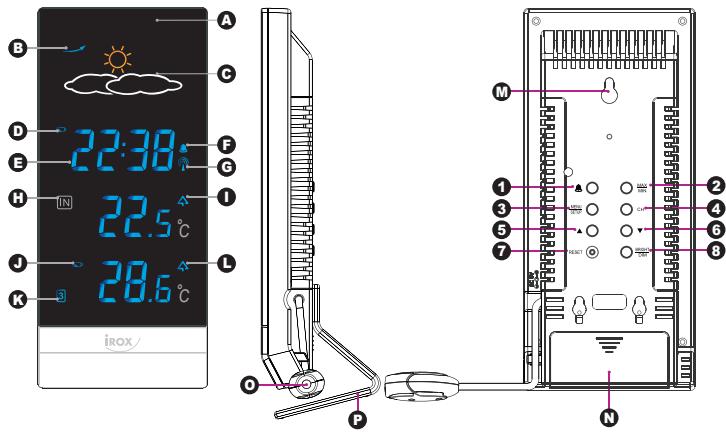

ANZEIGEN und FUNKTIONEN DES ANZEIGERÄTES

A. IR Bewegungsfühler

Berührungsfreie "Taste" um die Snooze Funktion zu aktivieren. Bewegen Sie vor dem Gerät die Hand (bis max. 15 cm Distanz)

B. Luftdruck Tendenz

Zeigt die Tendenz der Luftdruckentwicklung an

C. Wettervorhersage Symbol

Das Symbol zeigt die Vorhersage für den{nachsten Tag an

D. Batterie schwach Anzeige

Zeigt an, dass die Stütz-Batterien des Anzeigegerätes schwach sind und ersetzt werden müssen. Ohne diese Batterien gehen alle Daten und Einstellungen des Gerätes bei einem Netzunterbruch oder Entfernen des Netzadapters verloren.

E. Zeit Anzeige

Anzeige der aktuellen Zeit oder der Weckzeit

F. Alarm Symbol

Erscheint wenn der Wecker aktiviert ist und zur eingestillten Zeit ertönen wird

G. Funkuhr Anzeige

Erscheint, wenn die angezeigte Zeit vom DCF77 Zeitweichensender stammt

H. Raum (IN) Temperatur

Die angezeigte Temperatur ist die im Gerät gemessene Temperatur (effektiv im Teil wo der Netzadapter eingesteckt wird)

I. Raumtemperatur max./min. Anzeige

Zeigt an, dass der angezeigte Wert die aufzeichne max. oder min. Temperatur ist

J. Batterie schwach Anzeige des Funkfuhlers

Zeigt an, dass die Batterien des entsprechenden Funkfuhlers schwach sind und ersetzt werden müssen. Die in thisum Zustand gemessene und angezeigte Temperatur ist wahrseinlich nicht mehr genau.

K. Funkfuhler

Anzeige des Kanals der aktuell angezeigten Temperatur. Hier konnen bis max. 3 Fuhlir, die in einer max. Distanz von ca. 5-50m sind, angezeigt werden. Achting: Die Distan ist stark abhängig von der Umgebung (Wände, Metallteile, elektrisches Rauschen/Störungen etc.)

L. Aussen max./min. Anzeige

Zeigt an, dass der angezeigte Wert die aufzeichne max. oder min. Temperatur des aktiven Kanals ist

M. Wandaufhänger

Mit dieser Öffnung kann das Gerät über eine Schraube oder einen Nagel einfach an die Wand gehängt werden

N. Batterie-Fach

O. Anschluss Buchse für den Netzadapter

In dieser Buchse befindet sich der Raum-Temperaturfuhler

P. Einsetbarer Tischständer

Wird verwendet wenn das gerät auf einer ebenen Fläche aufgestellt werden soll.

TASTENFUNKTIONEN

Das Anzeigegerät hat hinten 8 Tasten:

1. [Taste]

• Drücken Sie einmal um vom Zeit- in den Weckzeit-Modus zu gelangen
• Im Weckzeit-Modus: Ddrücken Sie einmal um die Weckfunktion zu aktivieren (Alarm Symbol erscheint)
• Drücken Sie nochmals, verschwindet das Alarm Symbol und der Wecker ist ausgeschaltet
• Im Weckzeit-Modus: Drücken Sie die Taste für 2-3 Sekunden, dann sind Sie im Weckzeit-Einstellmodus

2. [MAX/MIN] Taste

• Drücken Sie um den Max., dann den MIN. und wieder die aktuelle Temperatur anzuzeigen

3. [MENU/SETUP] Taste

In der Zeitanzeige: Drücken Sie die Taste für 2-3 Sekunden um in den Zeiteinstellmodus zu gelangen
- Im Weckzeit-Modus: Drücken Sie einmal um sofort in die Zeitanzeige zu springen

4. [CH] Taste

• Drücken um den Fuhler-Kanal anzuzeigen (1, 2 oder 3) oder um in den Autoabfrage Modus zu gelangen ("scroll mode")
• Drücken Sie die taste für 2-3 Sekunden, um den Führersuchmodus einzuschalten

5. [▲] Taste

• Mit jedem Drucken wir der einzustellende blinkende Wert erhöht (ZEIT oder WECKZEIT)

6. [▼] Taste

• Mit jedem Drucken wir der einzustellende blinkende Wert verringgert (ZEIT oder WECKZEIT)

7. [RESET] Taste

• Drücken Sie die Taste um das Gerät neu aufzustarten. Dabei gehen alle Einstellungen verloren

8. [BRIGHT/DIM] Taste

Wahl zwischen normaler und etwas abgeschwächter Leuchtstärke der Anzeige

INBETRIEBNAHME

Die Wetterstation EBR606C ist grundsätzlich sehr einfach in Betrieb zunehmen. Folgen Sie einfach den folgenden Schritten:

1. Legen zuerst die Batterien in das Anzeigegerät ein
2. Legen Sie dann die Batterien in den Funksensor ein
3. Sofort danach ⑨ verbinden Sie das Anzeigegerät mit dem Netzadapter

Bitte beachten:

Das Anzeigegerät kann nicht bedient werden, bis die Funkfuhler Registrierung-sprozess abgeschlossen wurde

(GER)

• Wahlrend der Inbetriebnahme mussen das Anzeigegerät und der Funkfuhler im gleichen Raum innerhalb von 1-2m sein
• Der Funkfuhler ist wetterfest. Wir empfehlen aber, den Führer nicht direktem Sonnenlicht oder Regen/Schnee auszusetzen

SCHRITT 1

SCHRITT 2

BATTERIE INSTALLATION IM ANZEIGERÄT

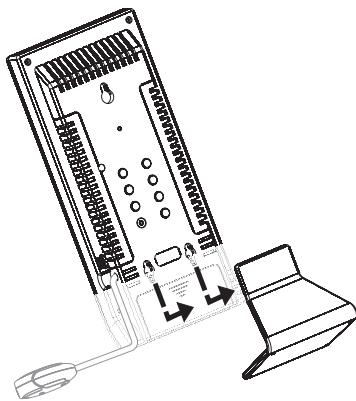

1. Entfernen Sie den Standfuss vom Anzeigegerat gemass SCHRITT 1

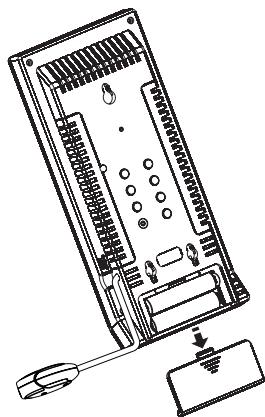

2. Öffnen Sie das Batteriefach gemäss SCHRITT 2
3. Legen Sie zwei Batterien (Typ AAA / 1.5V) in der richtigen Polarität ein
4. Schliessen Sie das Batteriefach wieder.
5. Für die Platzierung auf einem Tisch setzen Sie den Standfuss wieder ein. Ohne Standfuss ist die Station an die Wand zu hangen.
6. Nachdem Sie die Batterien in den Funksensor eingelegt haben, verbinden Sie das Adapterkabel mit der 5V Buchse und den 220V Netzstecker in einen Wandsteck-dose

Bitte beachten:

• Der EBR606C Funktioniert nur mit dem Netzadapter vollständig. Wenn Sie den Adapter entfern, wird die Anzeige des EBR606C deaktiviert, die letzten Messungen abgespeichert und alleine die Uhr lauft mit den beiden Stütz-Batterien intern weiter.
• Sollte das Batterie-Symbol in der Anzeige erscheinen, ersetzten Sie die beiden Stütz-Batterien baldmöglichst.

EINLESEN UND AUFSTARTEN DES FUNKSENSORS

1. Legen Sie die beiden AA Batterien in der korrekten Polarität in den Fuhler. Die Polärität wird im Zweifelsfall folgendermassen bestimmmt: Halten Sie den Sensor wie oben gezeigt. Auf der linken Seite, wo „R“ direkt hinzeigt, müssen Sie bei offenem Batteriefach und eingelegter Batterie den + Pol sehen; auf der rechten Seite den - Pol der anderen Batterie. Nach dem Schliessen des Batteriefachs beginnt die rote LED auf der Vorderseite während ca. 10 Sekunden zu blinken. Dabei wird die LED einmal alle zwei Sekunden blinken und somit anzeigen, dass auf Kanal 1 gesendet wird.
2. In diesen 10 Start-Sekunden und solange die LED blinkt, können Sie den Kanal wechseln. Drücken Sie den CH Knopf unten am Fuhler.Jetzt wird die LED alle 2 Sekunden zweimal blinken und somit aneigen, dass jetzt auf Kanal 2 gesendet wird. Nochmaliges Drucken bringt 3x Blinken, also Kanal 3. Ein neuerliches Drucken bringt Sie zurück auf Kanal 1 wie oben beschrieben.
3. der Funkfuhler vom Anzeigegerät erkannt und registriert wurde, wird Dort die empfangene Temperatur angezeigt.
4. Nach 2 Minuten der Fuhler-Registrierung startet während ca. 10 Minuten der erstempfang des DCF77 Zeitsignals. In dieser Zeit wird keine Temperatur gemessen und auch keine an das Anzeigegerät übermittelt.
5. Nach Abschluss des erfolglichen Zeit-Empfangs wird diese ans Anzeigegerät übermittelt und Dort angezeigt.

ÜBERTRAGUNSBEREICH

Der maximale Übertragungsradius des Führers beträgt unter idealen und störungsfreien Bedingungen 50m. Durch real vorhandene Bedingungen wird dieser Radius aber stark eingeschränkt. Zu einer Radius-Einschränkung,tragen folgende Sachen bei:

Wände und sonstige bauliche Konstruktionen (vor allem armierte Beton-Wände)
Bäume, Erdaufschüttungen, Felsen
- Metall & andere leitenden Materialien (z.B. Radiatoren, elektrische Leitungen)
- Funkanlagen aller Art (Schnurlose Telefone, Handy-Antennen, Funkanlagen wie Garagentore und drahtlose Audiogeräte, andere Wetterstationen etc.)

(GER)

Bei einem Funktionunterbruch (z.B. Batteriewechsel des Führers oder einem 30minütigen oder längeren Unterbruch der Datenübertragung) erscheinen in der OUT Temperatur Anzeige Striche ( -· -· ). Es sit auch denkbar, dass ein baugleicher Führer in der Umgebung ungewolft empfangen wird und die Messung nicht den erwarteten Wert zeigt.

Sie konnen einen Funkfuhler jederzeit neu suchen und einloggen:

• Entfernen Sie die Batterien im Funkfuhler und zahlen Sie auf 10.
• Setzen Sie die Batterien (wenn nötig die neuen!) in der korrekten Polarität wieder ein. Die rote LED Ⓒ beginnt nun alle 2 Sekunden zu blinken.
• Wahlen Sie mit dem CH Knopf 3 am Fuhler den Canal (1, 2 oder 3). Die rote LED wird entsprechend der Canal-Wahl alle zwei Sekunden ein, zwe oder drei al blinken.
• Drücken Sie jetzt auf dem Anzeigegerät die [CH] Tasten während 2-3 Sekunden um den Führer-Suchmodus zu starten. Ein kurzer Ton wir der tonen und der aktuellen angezeigte Kanal (1-3) beginnnt zu blinken.
• Stellen Sie bereits sicher, dass der Führer in einer empfangbaren Distan ist. Sie gehen auf Nummer sicher, wenn Sie den Führer in einem Umkreis von 1-2 Metern vom Anzeigegerät haben.
  Sobald das Anzeugegerat den Fuhlir erkannt hat, wird die Temperatur angezeigt. Sollen Sie Probleme haben, lessen Sie nochmals den ganzen Abschnitt EINLES-EN UND AUFSTARTEN DES FUNKSENSORS
• Den Suchmodus können Sie jederzeit durch ein Drücken und Halten der [CH] Taste während 2 Sekunden nauf dem Anzeiggerat unterbrenen. In jedem Fall wird der Suchmodus auch ohne Tastenbetätigung nach ca. 2 Minuten abgebrochen.

DCF77 FUNKUHR (RCC)

Das Zeitsignal DCF77 der deutschen Physikalisch Technischen Bundesanstalt (PTB) wird vom Aussenfuhler empfangen. Diese Zeit ist sehr genau und hat eine Gang-genaigung von 1 Sekunde in 2 Millionen Jahre oder better. Die PTB strahlt das Zeitsignal permanent auf der Freqenz 77.5kHz aus. Das Signal kann je nach Standort und Umgebungsbedingungen in einem Umkreis von 1000-1500 km um Frankfurt a.M. empfangen werden.

Vom Funkfuhler wird die Zeit dann an das Anzeigegerät übertragen.

Ein gutter Empfang des Zeitzeichens kann durch weitere Einflüsse in der unmittelbaren Umgebung des Empfängers gestört oder)sagar verunmöglich werden: Computer aller Art, deren Bildschirem, TV Geräte, metallische Strukturten etc.).Sollten Sie mit dem Empfang Probleme haben,platzieren Sie den Führer an einem anderen Ort frei von möglichen Störquellen.

MANUELLE ZEITEINSTELLUNG

Sollte ein Zeitempfang unwilling sein, können Sie die Zeit im Anzeigegerät manuell einstehen:

1. Drücken und halten Sie für 2-3 Sekunden die Taste [MENU/SETUP] um den Zeit-Einstellmodus zu starten. Die Stundenanzeige beginnt dann in einem 1Hz Rhythmus zu blinken.
2. Drucken Sie [] oder [] um die Stunden zu verändern.
3. Drücken Sie [MENU/SETUP] um die Stunden-Einstellung zu bestätigten.
4. Die Minutenanzeige beginnt nun zu blinken.
5. Drücken Sie [▲] oder [▼] um die Minuten zu verändern. Die Tasten können permanent gestruckt werden, der Einstellwert verändert sich dann rasch. Drücken Sie dann [MENU/SETUP] um die Einstellung zu bestätigten.

Bitte beachten:

Jeder Wechsel der Minute in der Einstellung setzt die Sekunden darüber auf null.
6. Nun entscheidt das Wort "On" blinkend in der Anzeige. Das bedeutet, dass der Funkzeit-Empfang vom Führer ist eingeschätet. Mit den Tasten [▲] und [▼] konnen Sie den Empfang ausschalten (OFF) und wieder einschalten (ON). Drücken Sie [MENU/SETUP] um die Einstellung zu bestätigten und den Einstellmodus zu verlassen.

Bitte beachten:

• Ist der DCF Empfang "ON", wird die Zeit in regelässigen Abständen über den Führer aufdatiert.
• Ist der DCF Empfang "OFF", verschwindet die Funkuhr Anzeige auf dem Display und esfindet kein Empfang mehrstatt. Wird die Zeit manuell gesetzt ohne den Empfang auszuschalten, verschwindet die Funkuhr-Anzeige auch. Allerdings wird dann bei nachster Gelegenheit, d.h. frühestens während der Nacht, die empfangene Funkzeit wieder angezeigt.
• Sollte während einer Einstellung während mehr als 10 Sekunden keine Taste betätig wird, wird die zuletzt gemachte Einstellung übernommen und der Einstellmodus verlassen.

WECKZEIT EINSTELLLEN

1. Im normalen Zeit-Anzeigemodus, drücken Sie [Q] einmal um für 10 Sekunden die Weckzeit in die Anzeige zu bringen.
2. Drücken Sie innerhalb der 10 Sekunden [A] nochmals, um die angezeigte Weckzeit zu aktivieren oder deaktivieren.
3. Drücken und halten Sie die Taste [A] innerhalb der 10 Sekunden während 2-3 Sekunden gedrückt. jetzt können Sie die Weckzeit verändern.
4. Die Stundenanzeige beginn’t nun in einem 1Hz Rhythmus zu blinken. Drücken Sie [▲] oder [▼] um die Weck-Stunden zu verändern. Drücken Sie [♂] um die Einstellung der Weck-Stunden zu bestätigten.
5. Nun blinken die Minuten. Drücken Sie [▲] oder [▼] um die Weck-Minuten zu verändern. Drücken Sie [△] um die Einstellung der Weck-Zeit zu bestätigen. Die eingestellte Weckzeit bleibt noch ca. 10 Sekunden in der Anzeige stehen. Danach erscheidiert wieder die normale laufenden Zeit.

(GER)

1. Das Alarm Symbol [ ] ist nun in der Anzeige aktiv um darzustellen, dass eine Weckzeit aktiviert ist.

SNOOZE FUNKTION

Oberhalb der LED Anzeige befindet sich ein IR Bewegungsführer mit dem Sie bei ertöndem Weckton den Snooze Zyklus aktivierten können. Bei ertöndem Weckton bewegen Sie ihre Hand vor dem IR Führer in einem Abstand von bis max. 15cm und der 5 Minuten Snooze Zyklus wird gestartet.

In der Snooze Zeit blinkt das Alarm Symbol []. Durch Drücken einer Taste auf der Rückseite wird der Snooze Zyklus abgebrochen.

WETTERMVORHERSAGE

Die dargestellte Wettervorhersage basiert auf den gemessenen Druckverläufen am Ort und gilt in der Zukunft, so in etwa 12~24 Stunden. Es werden 5 entsprechliche Vorhersage-Symbole verwendet:

Sonnig,leitung bewolkt, bewolkt,regnerisch und stürmisch.

Der Wettertrend-Pfeil in der Anzeige stellt den Wettertrend zusätzlich dar:

Bitte beachten:

1. Der lokale Druck oder die Meereshöhe muss und kann bei thisem Gerät nicht eingestellt werden. Nach dem ersten Aufstarten der Wetterstation beginnnt sie den Druckverlauf aufzuzeichnen. Eine erste verlüssliche Vorhersage ist nach ca. 24 Stunden möglich.
2. In Zeiten mit flachem Druckverlauf, ist es schwierig eine verlüssliche Vorhersage zu errechnen.
3. Die Vorhersage basiert ausschliesslich auf den barometrischen Druck-Veränderungen am Ort.
4. Die Wahrscheinlichkeit der Vorhorsage liegt bei ca. 70% in gilt für denCOMMenden Tag (in ca. 12-24 Stunden) in einem Umkreis von ca. 20-30 km um den Standort der Station.
5. Die Vorhorsage "Sonnig" für die Nachzeit beweutet "wolkenloser Himmel". Der Zustand „Nebel" kann von der Station nicht vorhergesehen werden und kann lokal bei entsprechenden Wetterlagen vorkommen.
6. Wenn Sie die Wetterstation auf Reisen nehmen, ist eine zuverlüssige Vorhersage erst ca. 24 Stunden nach Ankunft möglich.

THERMOMETER

So konnen Sie die Max/Min Speicherdaten auslesen:

• Drücken Sie die [MAX/MIN] Taste um die abgespeicherten MAX Werte des Raum- und des aktuellen angezeigten Aussenführlers während 6 Sekunden anzuzeigen.

• Drücken Sie nochmals die [MAX/MIN] Taste um die abgespeicherten MIN Werte des Raum- und des aktuellen angezeigten Aussenführlers während 6 Sekunden anzuzeigen.

• Wahlrend der MAX oder MIN Anzeige kann durch Drücken der [CH] Taste der MAX resp.MIN Wert eines anderen Aussenfuhlers angezeigt werden.
• Wahlrend der MAX oder MIN Anzeige kann durch Drücken und Halten (2-3 Sekunden) der [MAX/MIN] Taste der MAX und der MIN Wert der angezeigten Führer gelöscht werden.

TECHNISCHE DATEN

Anzeigegerät

Raum Temperatur Messbereich : -10°C bis +60.0°C (14°F bis 140.0°F)

Betriebstemperatur : 0^ bis +50.0^ (32.0°F bis 122.0°F)

Temperatur Auflösung : 0.1^ (0.2^)

Aussen Temperatur Messbereich : -20.0°C bis +60.0°C (-4.0°F bis 140.0°F)

Backup Batterien : 2 Stück UM-4 oder AAA Typ 1.5V Batterien

Funkfuhler

Messbereich : -20.0°C bis +60.0°C (-4.0°F bis 140.0°F)

Betriebstemperatur : -10.0°C to +50.0°C (14.0°F to 122.0°F)

Temperatur Auflösung : 0.1^ (0.2^)

Funk Übertragungsfrequency : 433 MHz

Übertragungsradius : max. 50 Meter in ungestörtem freien Feld

Temperatur Messzyklus : 60 - 75 Sekunden

Batterien : 2 Stück UM-3 oder AA Typ 1.5V Batterien

(Alkaline oder besser)

PFLEGE DES GERÄTES

• Setzen Sie das Gerät keinen extremen Temperaturen oder über länger Zeit direkter Sonnenstrahlung aus.
• Vermeiden Sie am Gerät starke Schläge oder Schocks jeder Art.
• Benutzten Sie für die Reinigung ein trockenes, sanfes Tuch, das Sie mit einer Mischung aus Wasser und sehr mildem Reinigungsmittel benetzt haben. Sie dürfen nimals flüchtige Substanzen wie Benzol, Verdünner, Reinigungsmittel in Spruhdosen, usw. einsetzen.
  Lagern Sie das Gerät wenn es nicht benutzt wird an einem trockenen Ort und ausserhalb der Reichweite von Kleinkindern.

Entfernen Sie in einem solchen Fall unbedingt die Batterien!

• Wenn der Weckalarm bei extremer Kälte aktiviert wird, kann es sein, dass die Anzeige unlesbar wird. Sobald das Gerät sich erneut in einer wärmeren Umgebung befindet, wird das Gerät wieder ordnungsgemass faktionieren.
• Bewahren Sie die Gebrauchsanweisung und die sonstigen Unterlagen aus dem Lieferumfangitte sorgfaltig auf,um sie auch später noch lessen zu konnen.
  Wichtig: Bei allen Irox Geräten sind ähnliche Entsorgungsgebühren in der Schweiz (vRG) sowie in der EU (WEEE) abgegolen.

(GER)

SUPPORT

Dieses Gerät ist eine Neuentwicklung der Irox Development Technology. Alle Angaben wurden anhand eines Funktionstüchtigen Gerätes gemacht und überprüft. Es kann vorkommen, dass Anpassungen und Verbesserungen im Gerät vorgenommen werden, die aus drucktechnischen Abläufen nicht mehr in diese Anleitung einflüssen konnten. Soltten Sie Abweichungen feststellen, die Ihnen die Bedienung und den Betrieb des Gerätes erschweren, können Sie über www.irox.com immer die letzte gültige Anleitung gratis auf ihren PC laden.
