BEDIENUNGSANLEITUNG RA-1062 ROTEL

Stereo-Vollversteller

Bedienelemente und Anschlüsse

Fernbedienung RR-AT94

Telecomando RR-AT94

Mando a Distancia RR-AT94

De RR-AT94 afstandsbediening

RR-AT94 Fjarrkontroll

IynbT RR-AT92

Signaleingang und Anschluss eines Laufsprecherpaares

Fonctionstuner B F 12

Sicherheits- und Warnhinweise

Bitte lessen Sie sich die Bedienungsanleitung vor Gebrauch des Gerätes bereits durch. Sie enthalt wichtige Sicherheitsvorschriften, die unbedingt zu beachten sind! Bewahren Sie die Bedienungsanleitung so auf, dass sie jederzeit zugänglich ist.

WARNING: Außer den in der Bedienungsanleitung beschriebenen Handgriffen sollen den vom Bediener keine Arbeiten am Gerät vorge-nommen werden. Das Gerät ist ausschließlich von einem qualifi-zierten Fachmann zu öffnen und zu reparieren.

WARNING: Dieses Gerätarf nur in trockenen Räumen betrieben werden. Um die Gefahr von Feuer oder eines elektrischen Schlags auszuschreiben, dürfen keine Flüssigkeiten oder Fremdkörper in das Gerät gelangen. Sollte dieser Fall trotzdem einmal eintreten, trennen Sie das Gerätsofar vom Netz ab. Lassen Sie es von einem Fachmann prüfen und die notwendigen Reparaturarbeiten durchführren.

Befolgen Sie alle Warn- und Sicherheitshinweise in der Bedienungsanleitung und auf dem Gerät.

Dieses Gerät sollte, wie andere Elektrogeräte auch, nicht unbeaufsichtigt betriebenen werden.

Ist das Gerät z.B. während des Transports über langere Zeit Kälte ausgesetzt worden, so warten Sie mit der Inbetriebnahme, bis es sich auf Raumtemperatur erwart hat und das Kondenswasser verdunst ist.

Um das Gerät sollte ein Freiraum von 10 cm vorhanden sein. Stellen Sie es dazu weder auf ein Bett, Sofa, Teppich oder ähnliche Oberflächen. Ferner sollen es nicht an einem Ort aufgestellt werden, an dem keine ausreichende Luftzuführ gegeben ist, zum Beispiel in einem engen Regalfach oder in einem Einbauchrank.

Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörper, Wärmespeicher, Öfen oder sonstige wärmeerzeugende Geräte).

Bevor Sie das Gerät in Betriebnehmen, prüfen Sie, ob die Betriebsspannung mit der örtlichen Netzspannung übereinstimmt. Die Betriebsspannung ist an der Rückseite des Gerätes angegeben.

SchlieBen Sie das Gerät nur mit dem dazugehörigen zweipoligen Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder Polarisationsvorschriften zu umgehen. Das Netzkabel solle an eine zweipolige Wandsteckdose angeschlossen werden. Verwenden Sie keine Verlängerungskabel.

Netzkabel sind so zu verlegen, dass sie nicht beschädigt werden konnen (z.B. durch Trittbelastung, Möbelstücke oder Erwärnung). Besondere Vorsicht ist darauf an den Steckern, Verteilern und den Anschlussstellen des Gerätes geboten.

Sollten Sie das Gerät für eine langere Zeit nicht in Betriebnehmen, ziehen Sie den Netzstecker aus der Steckdose.

Schalten Sie das Gerät sofort aus undziehen Sie geschultes Fachpersonal zu Rate, wenn:

das Netzkabel oder der Stecker beschädigt sind,
- Gegenstände bzw. Flüssigkeit in das Gerät gehalten sind,
das Gerat Regen ausgesetzt war,
das Gerät nicht ordnungsgemäß Funktioniert bzw. eine deutliche Leistungsänderung aufweist,
das Gerät hingefallen ist bzw. beschädigt wurde.

Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie mit der Reinigung des Gerätes beginnen. Reinigen Sie die Oberflächen des Gerätes nur mit einem weichen, trockenen Tuch. Verwendten Sie keine scharfen Reinigungs- oder Lösungsmittel. Vor der erneuten Inbetriebnahme des Gerätes ist sicherzustellen, dass an den Anschlussstellen keine Kurzschlüsse bestehen und alle Anschlüsse ordnungsgemäß sind.

Verwenden Sie gemäß Class 2 isolierte Lautsprecherkabel, um eine ordnungsgemäß Installation zu gewährleisten und das Risiko eines elektrischen Schlags zu minimieren.

Stellen Sie das Gerät waagerecht auf eine feste, ebene Unterlage. Es sollte weder auf beweglichen Unterlagen noch Wagen oder fahrbaren Untergestellen transportiert werden.

Dieses Symbol bedeutet, dass diesen Gerät doppelt isoliert ist. Es muss dazu nicht geerdet werden.

Inhaltsverzeichnis

Abb.1: Bedienelemente und Anschlusses 3

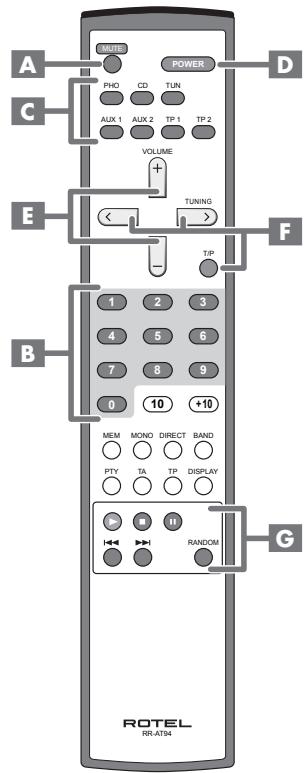

Abb. 2: Fernbedienung RR-AT94 3
Abb. 3: Signaleingang und Anschlusses eines Lautsprecherpaares 4

Die Firma Rotel. 17

Zu dieser Anleitung 17

Auspacken 17
Aufstellung des Gerätes 17
Kabel 17

Fernbedienung 17

Audiofunktionen A C D E 18
CD-Funktionen B G 18
DVD-Funktionen 18
Tuner-Funktionen B F 18
Fernbedienungssensor 3 18
Einlagen der Batterien 18

Lautsprecherausgänge 18

AuswahlderLautsprecher 18
Auswahld der Laustsprecherkabel 18
Polarität und Phasenabgleich 18
Anschlieben der Laufsprecher 18 19 19

Signalanschlüsse 19

Phono-Eingang 12 und Erdungsanschluss 11 19
Hochgeleingänge 14 19
Tape-Anschlisse 15 16 19

PRE OUT-Anschlisse 17 19

Netzspannung und Bedienung. 19

Netzeingang 19
POWER-Taste 1 D Betriebsanzeige 2 20
12V TRIGGER OUT 13 20

Bedienelemente und Tasten. 20

Lautstärkeregelung 8 E 20
Balance-Regler 20
CONTOUR-Wahlschalter 6 20
LISTENING-Wahlschalter 10 20
RECORDING-Wahlschalter 9 20
MUTE-Taste A 20
Kopflorerbuchse (PHONES) 4 20
Lautsprecherwahlschalter (SPEAKERS) 5 20

Schutzschaltung 21

Bei Störungen 21

Die Betriebsanzeige leuchtet nicht 21
Austauschen der Sicherung 21
Kein Ton 21

Technische Daten 21

Die Firma Rotel

Die Firma Rotel wurde vor 40 Jahren von einer Famie gegrundet, deren Interesse an Musik so groß war, dass sie beschloss, hochwertigste HiFi-Produkte herzustellen und Musikliebhabern ungeachtet ihres Geldbeutels einen außergewöhnlichen Wert zukommen zu lasen. Ein Ziel, das von allen Rotel-Angestellungen verfolgt wird.

Die Ingenieure arbeiten als Team eng zusammen. Sie horen sich jeder Gerät an und optimieren es klanglich, bis es den gewünschten Musicstandards entspricht. Die eingesetzten Bauteile stammen aus verschiedenen Ländern und wurden ausgewählt, um das jeweilige Produkt zu optimieren. So finden Sie in Rotel-Geräten Kondensatoren aus Großbritannien und Deutschland, Halbleiter aus Japan oder den USA und direkt bei Rotel gefertigte Ring-kerntransformatoren.

Rotels gutter Ruf wird durch hunderte von Testerfolgen von den angesehensten Testern der Branche, die jeder Tag Musik horen, untermauert. Die Ergebnisse beweisen, dass das Unternehmen sein Ziel konsequent verfolgt hat, mit Equipment hoher Musikalität und Zuverlassigkeit bei gleichzeitig wichtigen Preisen.

Zu dieser Anleitung

Wir danken Ohnen, dass Sie sich für den Rotel- Stereo-Vollversteller RA-1062 entschieden haben. Dieses einzigartige Gerät kann optimal in jedem hochwertigen Audiosystem eingesetzt werden.

Der RA-1062 überzeugt durch höchste Wiedergabequalität und ist mit einer Vielzahl von Ausstattungsmerkmalen ausgestellt. Alle Designaspekte sind darauf ausgelegt, den kompleten Dynamikbereich und feinste Nuancen ihrer Musik wiederzugegeben. Diese Vollversteller überzeugt mit einem großzügig dimensionierten Netzteil mit RotelRingkerntransformator (custom-designed) und Slit-Foil-Siebkondensatoren (custom-made). Dieses niederohmige Netzteil hat extreme Leistungsreserven, die es dem Vollversteller ermögen, die anspruchsvollsten Musiksignale zu reproduzieren. Zwar ist diese Konstruktion teurer in der Herstellung, die Musikwiedergabe profitiert jederlich deutlich davon.

Die Signalwege des RA-1062 sind streng symmetrisch gehalten, um Laufzeitunterschiede in den Kanälen zu verhindern. In die Platine sind Metalfilmwiderstände und Polystyrol- bzw. Polypropylenkondensatoren integrierd, durch die die Signale klangtreuer übertragen werden. Alle Aspekte dieser Konstruktion dieren nur dem Ziel der originalgetreuen Wiedergabe von Musik.

Der RA-1062 ist einfach zu installieren und zu bedieten. Sollten Sie bereits Erfahrung mit der Installation anderer Stereo-Systeme haben,)dürften keinerlei Probleme auftreten. Schlieben Sie einfach die gewünschten Geräte an (siehe Anschlussdiagramm am Anfang dieser Bedienungsanleitung) undGENIEBEN Sie die Musik.

Lesen Sie sich die Bedienungsanleitungitte vor der Inbetriebnahme bereits durch. Nebengrundsatzlichen Installations- und Bedienungshinweisen (bitte beachten Sie auch die Sicherheits- und Warnhinweise am Anfang der Bedienungsanleitung) enthalt sie allgemeine Informationen, die Ihnen helfen werden, Ihr System mit seiner maximalen Leistungsfähigkeit zu betreiben. Bette setzen Sie sich bei etwaigen Fragen mit Ihrem autorisierten Rotel- Fachhändler in Verbindung.

Auspacken

Bewahren Sie den Versandkarton und das übrige Verpackungsmaterial des RA-1062 für einen eventuellen späteren Einsatz auf. Der Versand oder Transport des Vollvermörs in einer anderen als der Originalverpackung kann zu erheblichen Beschädigungen des Gerätes führen.

Schicken Sie die dem Vollversteller beiliegende Garantieanforderungskarte ausgefüllt an den Rotel-Distributor in Ihrm Land. Bewahren Sieitte die Original-Kaufquittung auf.Sie beegt am besten das Kaufdatum,das fur Sie wichtig wird, sobald Sie eine Garantieleistung in Anspruch behmen.

Aufstellung des Gerätes

Wie bei vielen anderen Audiokomponenten auch, kann die Signalqualität des RA-1062 durch seine Umgebung beeinträchtigt werden. Stellen Sie den RA-1062 nicht auf andere Geräte. Vermeiden Sie es, Audiosignalkabel in der Höhe der Netzkabel zu verlagen, um so Störungen vorzubeugen.

Der RA-1062 erwart sich während des Betriebs. Unter normalen Bedingungen kann die entstehende Wärme über die Kührippen und Ventilationsöffnungen des Verständers abgeführt werden. Die Ventilationsöffnungen an der Geräte Oberseite dürfen nicht verdeckt werden. Um das Gerät solle ein Freiraum von 10 cm vorhanden sein. Achten Sie auf eine ausreichende Luftzufahr, um den Vollverständner vor Überhitzung zu schützen.

Wir empfehlen,ihn in HiFi-Mobiliar unterzbringen. HiFi-Mobiliar ist so ausgelegt, dass Erschüttungen gedämpft bzw. unterrück werden, die zu einer Verschlechterung der Klangqualität führen können. Lassen Sie sich von Ihrem autorisierten Rotel-Fachhandler in bezug auf HiFi-Mobiliar und die optimale Aufstellung von Audiokomponenten beraten.

Dem RA-1062 liegt die Fernbedienung RR-AT94 bei. Damit diese einwandfrei Funktionieren kann, stellen Sie den RA-1062 so auf, dass der Fernbedienungssensor nicht verdeckt wird.

Kabel

Achten Sieitte darauf, dass Netz-, Digital- und die normalen Audiosignalkabel separat verlaufen. Dies minimiert die Wahrscheinlichkeit, dass Netz- bzw. Digitalkabel die Signale der Analogkabel storen. Wir empfehlen, hochwertige abgeschirmte Kabel zu verwenden. Lassen Sie sich thisbezüglich von Ihrem autorisierten Rotel-Fachhandler beraten.

Fernbedienung

Dem RA-1062 liegt die Fernbedienung RRAT94 bei. Über diese Fernbedienung konnen verschiedene Funktionen des RA-1062 gesteuer werden. Darüber hinaus kann die RR-AT94 zur Fernbedienung einiger CD-Player, DVDPlayer und AM/FM-Tuner von Rotel genutzt werden.

Audiofunktionen A C D E

Über die RR-AT94 konnen die grundlegenden Audiofunktionen des RA-1062 aktiviert werden. Konnen die Funktionen sowohl über die Bedienelemente an der Gerätefront als auch über die Fernbedienung gesteuert werden, so sind diese in der Anleitung mit einer Ziffer (für die Bedienelemente) und einem Buchstaben (für die Fernbedienungstasten) gekennzeichnet. Beispiel: Sie haben die Möglichkeit, den Lautstärkepegel über den Lautstärkeregler 8 an der Gerätefront und die VOLUME-Tasten E auf der Fernbedienung zu verändern. Ist nur eine Ziffer bzw. ein Buchstabe angegeben, so steht die Funktion nur an der Gerätefront oder nur auf der Fernbedienung zur Verflügung.

CD-Funktionen B G

Nach Drücken der CD-Taste auf der Fernbedienung können Sie über die Tasten PLAY, STOP, PAUSE, TRACK und RANDOM und die Zifferntasten (0-10) Funktionen verschiedene Rotel-CD-Player steuern.

DVD-Funktionen 6

Nach Drücken der AUX 1-Taste auf der Fernbedienung konnen Sie über die Taten PLAY, STOP, PAUSE und TRACK und Funktionen der Rotel-DVD-Player steuern.

Tuner-Funktionen B F

Nach Drücken der TUNER-Taste auf der Fernbedienung konnen Sie über BAND und TUNING sowie zusätzliche Tuningtasten Funktionen der Rotel-Tuner steuern.

Fernbedienungssensor 3

Der Fernbedienungssensor empfängt die Infra- rotsignale der Fernbedienung. Verdecken Sie den Sensor während des Betriebes nicht, da die Fernbedienung dann nicht ordnungsgemäß Funktionieren kann. Ferner kann die Funktion der RR-AT94 durch helles Sonnenlicht oder bestimme Beleuchtungstypen, die Infrarotlicht aussenden, sowie verbrauchte Batterien beeinträchtigt werden.

HINWEIS: Mochtien Sie den RA-1062 über die Fernbedienung steuern, so richten Sie die RR-AT94 direkt auf den Fernbedienungssensor.

Einlagen der Batterien

Der Fernbedienung liegen zwei Batterien des Types UM-4/AAA bei. Diese müssen vor der Inbetriebnahme in das Batteriefach eingelegt werden. Entfernen Sie dazu die Abdeckung an der Rückseite der RR-AT94. Legen Sie die Batterien entsprechend der Kennzeichnung + und - auf dem Batteriefachboden ein und prüfen Sie, ob die Fernbedienung ordnungsgemäß Funktioniert. Anschließlich setzen Sie die Abdeckung wieder auf die Fernbedienung. Werden die Batterien schwach, ersetzen Sie die verbrauchten durch neue Batterien.

HINWEIS: Entfernen Sie die Batterien, wenn die Fernbedienung über einen langeren Zeitraum nicht benutzt wird. Lassen Sie keine verbrauchten Batterien in der RRAT94, da diese auslaufen und die Fernbedienung beschädigten können.

Laatsprecherausgabe

Siehe Abbildung 3

Der RA-1062 verfügbar an der Rückseite über mit „SPEAKER A" und „SPEAKER B" gekenn-zeichnete Laufsprecherausgänge. Über den Laufsprecherwahlschalter (SPEAKERS) an der Gerätefront kann eingestellt werden, welche Laufsprecher如果玩家 sollen.

Auswahld der Laufsprecher

Bei Einsatz von nur einem Lautsprecherpaar reicht eine Lautsprecherimpedanz von 4 Ohm aus. Mocht den Sie jedoch Musik über zwei Lautsprecherpaare (SPEAKER A und B) horen, so sollenn ausschließlich Lautsprecher mit einer Impedanz von mindestens 8 Ohm eingesetzt werden. Die Angaben bezüglich der Impedanz von Lautsprechern sind oft ungenau. In der Praxis gibt es jedoch nur bei sehr weniger Lautsprechern Probleme beim Betrieb mit dem RA-1062. Wenden Sie sich bei Fragenitte an ihren autorisierten Rotel-Fachhandler.

Auswahlder Lautsprecherkabel

Verbinden Sie den RA-1062 und die Laufsprecher über ein isoliertes, zweiadriges Laufsprecherkabel. Aufbau und Qualität des Kabels können hörbare Effekte auf die Musikwiedergabe haben. Standard- „Klingeldraht" wird Funktionieren, jedoch können vor allem bei größeren Kabellängen Leistungsverluste und eine ungleichmäßige Wiedergabe des Frenquenzspektrums das Ergebnis sein. Allgemein gilt, dass Kabel mit großem Querschnitt eine verbesserte Wiedergabequalität gewährleisten. Für hochste Wiedergabequalität sollen den Sie die Benutzung von speziellen, hochwertigen Laufsprecherkabeln erwären. Ihr autorisierter Rotel-Fachhandler wird Ihnen bei der Auswahl dieser Laufsprecherkabel kein worsehelfen.

Polarität und Phasenabgleich

Die Polarität - die positive/negative Ausrichtung der Anschlüsse - muss für jeder Laufsprecher-/Verstärkerverbindung phasengleich sein. Wird die Polarität einer Verbindung irrtümlicherweise umgekehrt, führt dies zu einem unausgewogenen Klangbild mit schwachen Bässen.

Die Kabel sind zur Identifizierung geken- nzeichnet. So kann die Isolationsschicht eines Leiters gerippt oder ein Leiter mit einem Streifen markiert sein. Das Kabel kann verschiedene farbige Leiter (Kupfer und Silber) besitzen und von einer transparenten Isolationsschicht umgeben sein. Bei anderen Kabeln wird die Polaritätsangabe auf die Isolationsschicht gedrucht. Unterschieden Sie zwischen positiven und negativen Leitern und achten Sie beim Anschluss an Laufsprecher und Veränderk auf die gleiche Polung.

AnschlieBen der Laufsprecher 18 19

Schalten Sie zunachst alle zum System gehörenden Geräte ab. An die Schraubklemmen des RA-1062 können blanke Drahte oder Kabelschuhe angeschlossen werden.

Führn Sie das Kabel vom RA-1062 zu den Laufsprechern. Lassen Sie sich genügend Raum, damit Sie die Komponenten bewegen konnen und so einen freien Zugang zu den Laufsprechern sicherstellen.

Bei der Verwendung von Kabelschuhen verbinden Sie diese mit den Kabeln, stecken die Kabelschuhe hinten unter die Schraubklemmen und drehen die Klemmen im Uhrzeigersinn fest.

Sollten die Laufsprecherkabel direkt (ohne Kabelschuhe) an die Schraubklemmen angeschlossen werden, so entfern den Sie an den Kabelenden ca. 15mm der Isolation. Lösen Sie die Klemmen durch Drehen gegen den Uhrzeigersinn. Verdrillen Sie die blanken Kabelenden, um ein Zerfasern zu vermeiden, und steken Sie das verdrillte Kabel hinter die Schraubklemmen. Anschließlich drehen Sie die Klemmen im Uhrzeigersinn fest.

HINWEIS: Achten Sieitte daraufuf, dass die blanken Kabelenden vollständig an den Schraubklemmen untergebracht sind und somit das Berühren benachbarter Dritte oder Anschlüsse ausgeschlossen ist.

Signalanschluss

Siehe Abbildung 3

An der Rückseite des RA-1062 stehen Hochgelegeinge für die Quellen, Tape-Anschlüsse sowie PRE OUT-Anschlüsse, über die Signale zu einer externen Endstufe gesendet werden konnen, zur Verfugung.

HINWEIS: Beim Verkabeln und Anschlieben sollenn alle Geräte abgeschaltet sein.

Phono-Eingang und Erdungsanschluss

Verbinden Sie das vom PlattenspielerCOMMende Kabel entsprechend mit dem linken und dem rechten Phonoeingang. Besitz der Plattenspieler ein Erdungskabel, verbinden Sie这点es Kabel mit der Klemme links neben den Phonoeingangen. Das hilft, Brummen und Rauschen zu vermeiden.

Hochgeleingänge 14

Der RA-1062 verfügt über drei Paar Cinch-Anschlüsse, wie sie an jedem hochwertigen Audiogerät zu finden sind. An diese mit CD, TUNER und AUX gekennzeichneten Eingänge können Hochpegelkomponenten wie CD-Player, VideoCassettenrecorder, Tuner, LaserDisc-Player oder DVD-Player angeschlossen werden.

Die linken und rechten Kanäe sind Farbig gekennzeichnet: die linken Cinch-Buchsien weiß, die rechten Cinch-Buchsen rot. Verbinden Sie diese mit den entsprechenden Kanäen der Quellen. Wir empfehlen Ihnen, zum Anschluss der Eingangssquellen an den RA-1062 qualitativ hochwertige Cinch-Kabel zu verwenden. Lassen Sie sich thisbezüglich von Ihrem autorisierten Rotel-Fachhandler beraten.

Tape-Anschlüsse 15 16

Die Tape-Ein- und Ausgänge können an jedem beliebige Aufnahme- und Wiedergabegerät angeschlossen werden, das analoge Hochpegel-Ein- und Ausgangssignale verarbeiten kann. Normalerweise wird dies ein herkommlicher Cassettenrecorder sein. Die Tape-Anschlussesind an der Rückseite mit TAPE 1 und TAPE 2 gekennzeichnet.

Denken Sie beim Anschluss eines Recorders an den RA-1062 daran, dass die Ausgangedes Recorders mit den Tape-Eingangen am RA-1062 verbunden werden,müssen. Dementsprechend sind die Tape-Ausgangedes RA-1062 mit den Eingangen am Re-corder zu verbinden.Stellen Sie, wie bei den anderen Quellen auch,sicher,dass die linken und rechten Kanale gedes Gerates mit den entsprechenden Kanalen der angeschlossenen Komponenten verbunden werden.Verwenden Sie hochwertige Verbindungskabel,um eine optimale Klangqualitat zu gewährleisten.

HINWEIS: An die Tape-Eingänge können auch reine Wiedergabegeräte angeschlossen werden. In diesen Fall bleiben die Ausgangsanschluss ungenutzt.

PRE OUT-Anschlüsse 17

An der Rückseite des RA-1062 befinden sich Ausgangsanschlüsse, über die Signale zu einer externen Endstufe oder zu einem Signalprozessor gesendet werden können. Bei den PRE OUT-Ausgangen handelt es sich um Cinch-Anschlüsse, wie sie an jedem hochwertigen Audiogerät zu finden sind. Verwenden Sie qualitativ hochwertige Kabel und verbinden Sie die Ausgänge des linken und rechten Kanals am RA-1062 mit den entsprechenden Kanälen an der Endstufe.

Netzspannung und Bedienung

Netzeingang 20

Aufgrund der hohen Aufnahmleistung besteht der RA-1062 erhebliche Strommengen. Daher sollte er direkt an eine zweipolige Wandsteckdose angeschlossen werden. Verwenden Sie kein Verlängerungskabel. Eine hochbelastbare Mehrfachsteckdose kann eingesetzt werden, wenn diese (ebenso wie die Wandsteckdose) ausreichende Strommengen für die an sie angeschlossenen Komponenten liefern kann.

Ihr RA-1062 wird von Rotel so konfiguriert, dass er der in Ihrem Land üblichen Wechselspannung (Europa: 230 Volt/50 Hz oder USA: 115 Volt/60 Hz) entspricht. Die Konfiguration ist an der Geräterückseite angegeben.

HINWEIS: Sollen Sie mit ihrer RA-1062 in ein anderes Land umziehen, kann die Konfiguration des Vollverstärkers geändert werden, so dass er mit einer anderen Netzspannung betrieben werden kann. Versuchen Sie auf keinen Fall, diese Änderung selbst vorzunehmen. Durch Öffnen des Gehäuses setzen Sie sich gefährlichen Spannungen aus. Ziehen Sie hierzu stets qualifiziertes Servicepersonal zu Rate.

Sind Sie, wie z.B. bei einer mehrwöchigen Urlaubsreise, für längerere Zeit nicht zu Hause, sollen den Sie ihren Vollveränderer (ebenso wie alle anderen Audio- und Videokomponenten) während ihrer Abwesenheit vom Netz trennen.

POWER-Taste 1 D Betriebsanzeige 2

Drücken Sie die POWER-Taste an der Gerätefront, um den RA-1062 einzuschalten. Die Betriebsanzeige beginnnt zu leuchten. Durch erneutes Drücken der POWER-Taste wird das Gerät ausgeschaltet.

Ist der RA-1062 über die POWER-Taste an der Gerätefront eingeschaltet worden, können Sie über die POWER-Taste der Fernbedienung RR-AT94 zwischen dem normalen Betriebsmodus und dem Standby-Modus hin und her schalten.

12V TRIGGER OUT 13

Einige Rotel-Veränderkennen über ein 12-Volt-Triggersignal ein- und abgeschelt werden. Der 12V TRIGGER OUT-Anschluss stellt diese 12-Volt-Signal zur Verfügung. Ist der RA-1062 eingeschaltet, liegt an thisem Ausgang ein 12-Volt-Gleichspannungssignal und schaltet einen angeschlossenen Veränderkennen. Wird der RA-1062 ausgeschaltet, liegt kein Triggersignal an. Der externe Veränderkschaltet sich ab.

Bedienelemente und Tasten

Für den Betrieb des RA-1062 stehen die folgenden Bedienelemente und Tasten zur Verfugung:

Lautstärkeregelung 8 E

Drehen Sie den Lautstärkeregler an der Gerätefront nach rechts, um die Lautstärke zu erhöhen. Durch Drehen des Reglers nach links wird die Lautstärke reduziert. Ferner können Sie die Lautstärke erhöhen, indem Sie die mit gekennzeichnete VOLUME-Taste auf der Fernbedienung drücken oder reduzieren, indem Sie die mit gekennzeichnete Taste drucken.

Balance-Regler 7

Mit dem Balance-Regler wird das Lautstärkeverhältnis zwischen linkem und rechten Kanal eingestellt. Normalerweise sollte für diesen Regler die Mittenposition beibehalten werden. Ist das Lautstärkeverhältnis zwischen den beiden Laufsprechern jedoch nicht ideal, wird eine entsprechende Einstellung des Balance-Reglers erforderlich. Durch Rechtsdrehung these Reglers wird die Lautstärke des rechten Laufsprechers gegenüber dem linken erhöht, durch Linksdrehung reduziert.

CONTOUR-Wahlschalter 6

Anstelle herkömmlicher Klangregler verfügt der RA-1062 an der Gerätefront über einen CONTOUR-Wahlschalter, über den die folgenden fünf festen Frenzeinstellungen vorgenommen werden können:

OFF: Bei dieser Einstellung werden die Tonsignale zur Gewährleistung eines optimalen Klanges am Klangregelnetzwerk vorbeigeleitet.

L-1: Leichte Anhebung der tiefen Frenzen (in der Regel +3 dB, 100 Hz).

L-2: Stärkere Anhebung der tiefen Frenzen (in der Regel +4 dB, 100 Hz).

H: Leichte Anhebung der hohen Frenzen (in der Regel +3 dB, 10 kHz).

LH: Hierbei werden die Einstellungen L-2 und H kombiniert.

LISTENING-Wahlschalter 10

Über den LISTENING-Wahlschalter konnen Sie eine Eingangssignalquelle auswahlen. Setzen Sie den Wahlschalter an der Gerätefront auf die Quelle, die Sie horen möchten, oder drücken Sie die entsprechende Taste auf der RR-AT94.

RECORDING-Wahlschalter 9

Über den RA-1062 konnen Aufnahmen von jeder beliebigen Eingangssquelle (mit Ausnahme von TAPE 2) auf einen an die Ausgänge TAPE 1 bzw. TAPE 2 angeschlossenen Recorder überspielten werden. Mocht den Sie eine Eingangssquelle für Aufnahmesewecke auswahlen, drehen Sie den RECORDING-Wahlschalter an der Gerätefront auf die gewünschte Quelle.

These Einstellung ist unabhängig von der Auswahr der Quelle, die Sie sich anhören möchten. Sie können auch während der Aufnahme über den LISTENING-Wahlschalter eine andere Hörquelle auswahlen.

Verwenden Sie ein Dreikopf-Cassettendeck oder einen DAT-Recorder, mit dem „Lesen und Schreiben" gleichzeitig möglich ist, können Sie sich die Aufnahme während des Überspielen anhoren. Dazu setzen Sie den LISTENING-Wahlschalter in Position TAPE 1 oder in Position TAPE 2.

HINWEIS: Setzen Sie den RECORDING-Wahlschalter in die TAPE 1-Position, steht das Aufnahmesignal nur an den TAPE 2-und nicht an den TAPE 1-Ausgangen zur Verfugung. Wahlen Sie dazu zum Kopieren Position TAPE 1 und überspielen Sie die Aufnahme auf den an die TAPE 2-Ausgangene angeschlossenen Recorder.

MUTE-Taste A

Über die MUTE-Taste auf der Fernbedienung RR-AT94 ist es möglich, den Ton vorübergehend abzuschalten. Bei aktivierter MUTE-Funktion blinkt die LED am Lautstärkeregler.

Kopfhörerbuchse (PHONES) 4

Über die Kopfhörerbuchse (PHONES) kann ein Kopfhörer angeschlossen werden. Diese Buchse ist auf die Verwendung von Standard-Stereo-Kopfhörersteckern ausgelegt. Sollte der Stecker Ihres Kopfhörers nicht passen, Fragen Sie ihren autorisierten Rotel-Fachhandler nach einem geeigneten Adapter.

HINWEIS: Bei Verwendung von Kopfhören liegen an den Ausgängen weiterhin Signale an. Daher mussen Sie den Lautsprecherwahlschalter (SPEAKERS) in die OFF-Position setzen, wenn Sie ausschließlich über Kopfhörer Musik horen möchten.

Laufsprecherwahlschalter (SPEAKERS) 5

Der Laatsprecherwahlschalter betet vier Einstellmöglichkeiten:

OFF: Sie horen keine Musik über die Lautsprecher. Setzen Sie den Drehschalter in diese Position, wenn Sie über Kopfhörer Musik horen möhen.

A: Die Musik ist über die an die Schraubklemmen SPEAKER A angeschlossenen Laufsprecher zu horen.

B: Die Musik ist über die an die Schraubklemen SPEAKER B angeschlossenen Laufsprecher zu horen.

A + B: Die Musik ist über die an die Schraub-klemmen SPEAKER A und SPEAKER B angeschlossenen Laufsprecher zu horen.

Schutzschaltung

Der RA-1062 verfügt über eine thermische Schutzschaltung. Hierdurch wird der Veränder vor möglichen Schäden durch extreme oder fehlerhafte Betriebsbedingungen geschützt. Im Gegensatz zu denen anderen Konstruktionen ist die Schutzschaltung des RA-1062 unabhängig vom Audiosignal und beeinflusst den Klang nicht. Statt dessen überwacht sie die Temperatur an den Leistungstransistoren und schaltet den Vollveränder ab, sobald bestimmte Temperaturgrenzen übersritten werden.

Es ist unwahrscheinlich, dass es jemals zu einer Überlastung kommt. Sollte Dennoch eine Störung auftreten, schaltet sich der Vollversteller ab. Drücken Sie die POWER-Taste an der Gerätefront und halten Sie das Geräte eine Minute abkühlen. Versuchen Sie, den Grund für die Störung Herauszufunden und zu beheben. Beim erneuten Einschalten des Vollverstellersetzt sich die Schutzschaltung automatisch zurück.

Bei Störungen

Viele Probleme beruhen auf Einstellungsfehlern oder fehlerhaften Anschlüssen. Sollten Störungen auftreten, grenzen Sie den Bereich ein. Versuchen Sie, die Ursache für die Störung herauszufunden. Prufen Sie die Einstellung der Bedienelemente und nehmen Sie gegeben falls die erforderlichen Änderungen vor. Lösst sich das Problem nicht beheben, wenden Sie sichitte an ihren autorisierten Rotel-Fachhandler.

Die Betriebsanzeige leuchtet nicht

Bei ordnungsgemäßem Betrieb beginnnt die Betriebsanzeige zu leuchten, wenn der RA-1062 an eine stromführung Wandsteckdose ange-schlossen ist und die POWER-Taste gedrückt wird. Leuchtet sie nicht, prufen Sie mit einem anderen elektrischen Verbraucher, z.B. einer Lampe, ob die Steckdose tatsächlich Strom fuhrt. Prufen Sie, ob der Strom nicht durch einen dazwischengeschalteten Schalter abgeschelt worden ist.

Austauschen der Sicherung

Funktioniert ein andere elektrisches Gerät an einer Steckdose und der Vollveränder nicht, so kann dies ein Hinweis darauf sein, dass die Grobsicherung im Gehäuseinnern durchgebrannt ist. Trennen Sie den Vollveränder vom Netz und halten Sie die Sicherung von Ihr autorisierten Rotel-Fachhändler auswechseln.

Kein Ton

Prufen Sie, ob die Signalquelle einwandfrei Funktioniert. Vergewisern Sie sich, dass die Kabel von der Signalquelle zu den Eingängen des RA-1062 ordnungsgemäß angeschlossen sind. Stellen Sie safer, dass der LISTENING-Wahlschalter auf den richtigen Eingang und der Laatsprecherwahlschalter in die richtige Position gesetzt wurde. Prufen Sie alle Verbindungen zwischen dem RA-1062 und den Laatsprechem.

Technische Daten

Dauerausgangsleistung	60 Watt/Kanal (20 - 20.000 Hz, < 0,03 %, 8 Ohm)
Gesamtklirrfsaktor (20 - 20.000 Hz)	< 0,03 % bei Nennleistung, halber Nennleistung oder 1 Watt
Intermodulationsverzerrung (60 Hz:7 kHz, 4:1)	< 0,03 % bei Nennleistung, halber Nennleistung oder 1 Watt
Frequenzgang
Phonoeingang (MM)	20 - 15.000 Hz, ± 0,2 dB
Hochpeigelegänge	10 - 100.000 Hz, +1 dB, -3 dB
Dämpfungsfaktor (20 - 20.000 Hz, 8 Ohm)	150
Eingangsempfindlichkeit/-impedanz
Phonoeingang (MM)	2,4 mVolt/47 kOhm
Hochpeigelegänge	160 mV/24 kOhm
Übersteuerungsgrenze
Phonoeingang (MM)	170 mV
Hochpeigelegänge	5 V
Vorverträkerausgang/Impedanz	1 V/470 Ohm
Geräuschspanningsabstand (IHF A)	>95 dB
Spanningsversorgung
Europa:	230 Volt/50 Hz
USA:	115 Volt/60 Hz
Leistungsaufnahme	300 Watt
Abmessungen (B x H x T)	430 x 92 x 355 mm
Höhe der Gerätefront	80 mm
Nettogewicht	7,8 kg

These Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderungen in Technik und Ausstattung vorbehalten.

Rotel und das Rotel HiFi-Logo sind eingetragene Warenzeichen von The Rotel Co., Ltd., Tokio, Japan.
