BEDIENUNGSANLEITUNG LM 440 JBSYSTEMS LIGHT

Bedienungsanleitung DU

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochglichkeiten, die these Gerat bietet sowie, zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

4-Kanal DMX Lichtmodulator

• LM440G LM440F: mit 4 internen Dimmerpacks und Steckdosenausgängen (4x 1750W/res - max. Belastung = 3450W), geeignet für induktive und ohmsche Belastung.

• LM430:keine internen Dimmerpacks,Benutzung mit externen DMX Geräten.

• 4 zusätzliche Schaltkanäle zum Ein-/Ausschalten der Lichteffekte über wahlweises DMX Switchpack (beispielsweise SW416)

4 Anwendermodi:

• Individuelles manuelles Dimmen aller 4 Kanäle (Bühnenbeleuchtung)
  4-Kanal Lichtmodulator (hoch, mittel, Bass, anti-Bass)
  9 eingebaute 4-Kanal Chaserprogramme:

• audio-gesteuert (eingebautes Mikrofon oder externer Cinch Audioeingang)

• statisch mit währbarer Geschwindigkeit auf Fader

• Individuelle Dimmer-Fader auf jedem Kanal, jeweils mit Blitztasten.

• Master-Dimmer mit Gesamt-Blitztaste
• Hintergrundpegel-Dimmer
• Stand-by-Schalter (Blackout)

• DMX Ausgang für zusätzliche Dimmer- und Switchpacks:

• DMX Kanäle 1-4: Dimmerkanäle

• DMX Kanäle 5-8: Ein/Aus Schaltkanäle

VOR DER ERSTBENUTZUNG

Überprüfen Sie den Inhalt:

Folgende Teile müssen sich in der Geräteverpackung befinden:

• LM430 mit Netzteil oder LM440G ~ LM440F
  Bedienungsanleitung

Wichtige Hinweise:

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Sollte das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern unverzuglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.
• Aus Umweltschutzgründen, Verpackungitte wiederverwenden, oder richtig trennen.

SICHERHEITSHINWEISE

CAUTION

X OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern den Sie keines der Gehaussteile. Im Geräte-inneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie

Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreeieck weist den Benutzer darauf auf hin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Lampe controlgear

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

Dieses Symbol beweutet: Klasse II Klasifizierung

• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
  Zur Vermeidung von Kondensation im Inneren des Gerats,itte nach Transport in eine warme Umgebung. une Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerates oder gar Beschadigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen给你们. Keine mit Flüssigkeit gefüllte Gegenstände z.B. Vasen, auf das Gerät stellen. Kurzschluß oder Fehlfunktion konnen die Folge sein. Falls es noch einmal vorkommen sollte,itte soit Netzsteckerziehen und vom Stromkreis trennen.
• Offene Brandquellen, wie z.B. brennende Kerzen, sollenn nicht auf das Gerät gestellt werden.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrenne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Stets Netzsteckerziehen, wenn Gerat für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, daß Netzspannung mit Geräteaufkleber übereinstimmt.
  Die NetzNetzsteckdose sollte immer gut erreichbar sein um das Gerät vom Netz zu trennen.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muß diese durch den Hersteller, seinen Vertrieb oder durch eine Qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Um eine Gefahr zu vermeiden, soll das Apparat nur mit dem mitgelieferten Adapter benutzt werden. Ist der Adapter beschädigt, damit nur durch einen gleichen Adapter ersetzt werden.
• Um die Ordnungsgemäße Sicherheitsbestimmungen einzuhalten, muß LM440G ~ LM440F geerdet werden.
• Ausschließlich vorschäftsmäßige Kabel zur Installation verwenden.
• Gerät nicht öffnen. Abgesehen vom tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion, Gerät nicht benutzten und mit Handler in Verbindung setzen.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

WARTUNG

Die Reinigung der Gerätes erfolgt mit einem leicht mit Wasser angefeuchteten Tuch. Vermeiden Sie, dass Wasser in das Gerätnere gelangt. Verwendten Sie keine brennbaren Flüssigkeiten wie Benzin oder Verdünner, welche das Gerät beschädigten wurden.

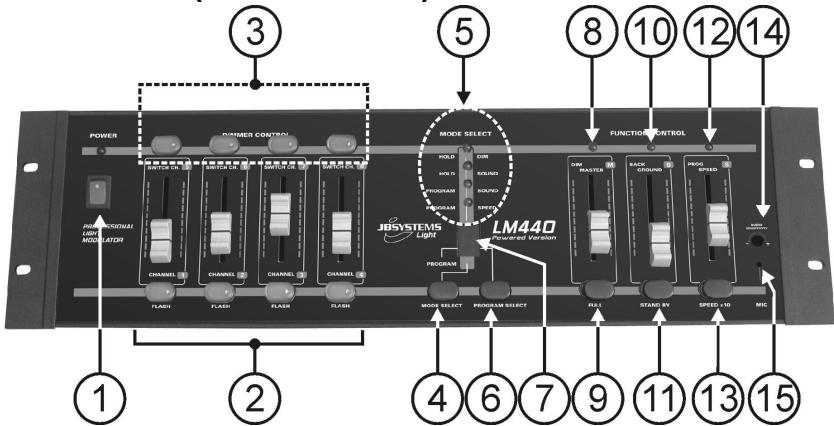

FUNKTIONEN (VORDERSEITE)

1. EIN/AUS-SCHALTER: Ein- und Ausschalten des Geräts.
2. DIMMERKANÄLE: 4 Fader zum Einstellen der individuellen Dimmpegel der 4 Kanäle. Unterhalb eines Faders befindet sich eine Blitztaste zur Einstellung des entsprichenden Ausgangs auf 100% (volle Leistung) für den Zeitraum des Tastendrucks. Die Blitztasten sind hintergrundbeleucht, damit die Ausgänge pro Kanal jeweils einfach überwacht werden können.
3. SCHALTKANÄLE: Tasten zum Ein- und Ausschalten von 4 individuellen Lichteffekten. Zur Nutzung muss ein separates Switchpack am DMX-Ausgang des Geräts angeschlossen werden (DMX Adresse auf dem Switchpack muss auf 005 eingestellt sein).

4. MODE SELECT: Auswahl eines der 4 Anwendermodi:

5. HOLD DIM: Steuerung der Dimmpegel von Projektoren auf einer klinen Bühne. Die 4 Fader (2) können zum Einstellen der Dimmpegel der einzelnen Kanäle benutzt werden.

6. HOLD SOUND: Die Musik ist in 4 entsprechliche Frequenzbereiche (Bass, mittel, hoch, anti-Bass) unterleiit. Jeder der vier Ausgangskanä reagiert auf einen entsprechenden Frequenzbereich.
7. PROGRAM SOUND: Das mit „PROGRAM SELECT" (6) ausgewählte Chaserprogramm wird angezeigt. Die Chasergeschwindigkeit ist mit dem Rhythmus synchronisiert.

8. PROGRAM SPEED: Das mit „PROGRAM SELECT" (6) ausgewählte Chaserprogramm wird angezeigt. Die Chasergeschwindigkeit kann mit dem Geschwindigkeits-Fader (12) eingestellt werden.

9. MODE SELECT ANZEIGE: Anzeige, welcher der 4 Modi derzeit aktiviert ist.

10. PROGRAM SELECT: Nach Auswahl eines der 2 Programmmodi (4) kann mit dieser Taste ein gewünschtes Programm ausgewählten werden. Auswahl zwischen neun Chaserprogrammen (von 1 bis 9) ist möglich. Programm 0 (Null im Display) ist ein Zufallsprogramm.
11. PROGRAMMANZEIGE: Anzeige, welches Chaserprogramm derzeit ausgewählt ist.
12. MASTER DIMMER: Steuert den Gesamt-Dimmpegel der 4 Kanäle.
13. FULL SCHALTER: Einstellen des Ausgangs der 4 Kanäle auf 100% (volle Leistung) für den Zeitraum des Tastendrucks.
14. BACKGROUND PEGEL: Fader zur Einstellung des Hintergrundpegels (Mindest-Ausgangspegel) der 4 Dimmerkanale. Hiermit konnen die Chasereffekte, abgeschwacht" werden und sind weniger aggressiv.itte beachten: Fader nicht auf Maximum einstellen, anderenfalls konnen die Chasermuster nicht mehr erkannnt oder entsprechende Dimmerpegel fur die 4 individuellen Kanale nicht eingestellt werden.
15. STANDBY SCHALTER: Abschalten (Blackout) des Ausgangs der 4 Dimmerkanäle. Die 4 Schaltkanäle sind hiervon nicht betroffen.
16. PROG SPEED STEUERUNG: Bei Auswahl von „PROGRAM SPEED" Modus (4) kann die Geschwindigkeit der gewährten Chaserprogramme (6) zwischen langsam, schnell und sehr schnell (13) umgeschaltet werden.

17. SPEED x10 TASTE: x10 Beschleunigung/Verlangsamung der mit dem Geschwindigkeits-Fader (12) gewählten Geschwindigkeit.

18. AUDIO SENSITIVITY: Einstellen der Eingangsempfindlichkeit des eingebauten Mikrofons oder externen Audioeingangs. Einstellen des Pegels, bis die musikgesteuerten Funktionen gut mit dem Rhythmus der Musik zusammenarbeiten.

19. EINGEBAUTES MIKROFON: Das interne Mikrofon befindet sich hinter dieser Öffnung.

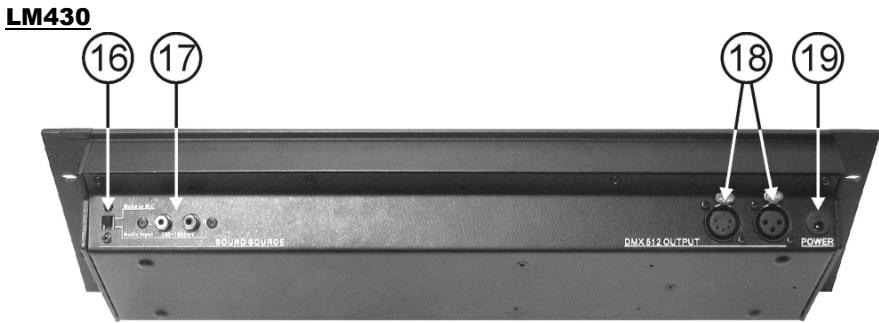

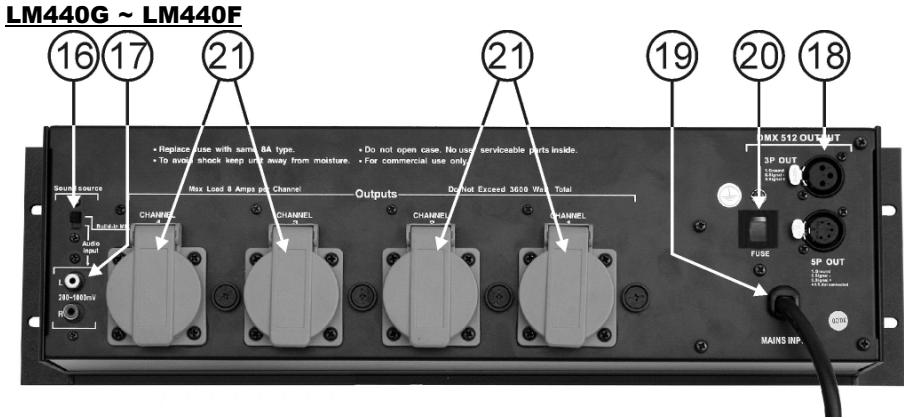

FUNKTIONEN (GERÄTERÜCKSEITE)

1. SOUND SOURCE UMSCHALTER: Umschalten der Audioeingänge zur Synchronisation der Sound-Funktionen:

EINGEBAUTES MIKROFON (15): Nutzen Sie dieser Funktion, wenn der Wiedergabepegel hoch genug ist und das eingebaute Mikrofon den Sound aufnehmen kann. Dieses ist die einfache Weise, die Sound-Funktionen zu benutzten.
- AUDIO EINGANG (17): Nutzen Sie diese Funktion, wenn der Soundpegel erher gering ist. In dieser Fallitte nicht den Anschluss der Audioeingänge (17) vergessen!

1. AUDIO INPUT: Bei Einstellung des Sound Source Umschalters (16) auf „AUDIO INPUT" müssen diese Cinch/RCA Anschlüsse an ein analoges Audiosignal zwischen 200mV und 1000mV angeschlossen sein. In den ersten Fällen ist Anschluss an den Aufnahmeausgang oder zweiten Master des Mixers in Ordnung.

2. DMX AUSGÄNGE: Anschluss der Lichtmodulator an DMX Geräte. Sie können den 5-pin XLR oder 3-pin XLR Anschluss benuten. Beide Anschlüsse haben die gleichen Signale und ledglich eine entsprechliche Stiftbelegung. In den meisten Fällen werden Sie jedoch Standard XLR-Stecker/Buchse-Kabel wie unsere 7-0061 → 7-0068 Signalkabel benuten. Sowohl Dimmer- wie auch Schaltkanäle stehen an diesen Ausgängen zur Verfügung:

3. DIMMERKANÄLE: Zugeordnet zu DMX Adressen 001 bis 004.itte stellen Sie die Startadresse des angeschlossenen Dimmerpacks auf 001 ein.

4. SCHALTKANÄLE: Zugeordnet zu DMX Adressen 005 bis 008.itte stellen Sie die Startadresse des angeschlossenen Switchpacks auf 005 ein.

Tipp: Sie können alle möglichen Dimmer/Switchpacks anschließen, für mobile Nutzung empfehlen wir jeder die JB Systems® PB41/STD aktiven DMX-Bars. Jeder Kanal kann einfach auf Schalt- oder Dimmermodus eingestellt werden. Weiterhin können Sie Ihr Projektoren und/oder Lichteffekte direkt an diese aktiven DMX-Bars anschließen.

1. NETZEINGANG: Eingang ist modellabhangig:

2. LM430: Niederspannungseingang, hier mitgeliefertes Netzeil anschlieben. Bei Benutzung eines anderen Netzeils vergewissem Sie sich davon, dass der Ausgang 15V~ (>1000mA).

3. LM440G ~ LM440F: Netzkabel, vergewissem Sie sich davon, dass ihre Netzspannung 230V~ ist und die Projektoren korrekt an den Kanalausgangsbuchsen (20) angeschlossen sind, bevor Sie den Stecker in die Netzsteckdose stecken. Die Höchstbelastung ist 15A oder 3450 Watt.

4. EINGANGSSICHERUNG: Sicherungsautomat. Bei durchgebranter Sicherung finden Sieitte zunachst das Problem, das zum Durchbrennen der Sicherung gefuhr hat. AnschlieSeD drucken Sie den Rückstellknopf des Sicherungsautomaten.

5. KANALAUSGÄNGE: (nur LM440G ~ LM440F) Jeder Kanalausgang hat seine eigene Ausgangsbuchse zum Anschluss jeglicher resistiver und/oder induktiver (PAR36) Projektoren. jeder Kanal ist mit einer Sicherung bestückt. Beim Ausweiseln der Sicherung achten Sieitte darauf, dass sie die gleichen Eigenschaften (250V/8A flink) hat.

SEHR WICHTIGER HINWEIS!

Es ist von größter Wichtigkeit zu wissen, dass die Höchstbelastung pro Kanal 8A oder 1750 Watt ist. Die Gesamtbelastung aller 4 Kanälearfedor noch 15A oder 3450 Watt nicht überschreiben!

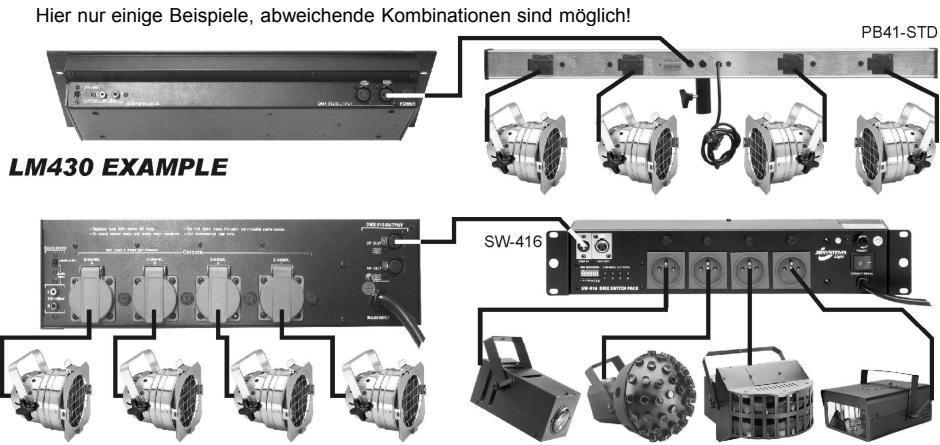

ANSCHLUSSE
LM440 EXAMPLE

SPEZIFIKATIONEN

LM430:

Stromversorgung: AC 15V 1000mA minimum

Netzteil: 230V 50Hz 15Vca / 1000mA (oder hohen)

DMX Ausgabe: 3-pin XLR + 5-pin XLR

Audio Eingänge: eingebautes Mikrofon externer Audioeingang über Cinch/RCA (200mV → 1000mV)

Abmessungen: 48,3× 13,2× 6,0cm (19"/3U)

Gewicht: 1,9 kg

LM440G LM440F:

Stromversorgung: 230V~ / 15A maximum (3450 Watt)

Leistungsausgang: 4 × 230V / .8A (1750 Watt)

Sicherungen (6,35 x 32mm): 250V/8A (T8AL250V)

DMX Ausgabe: 3-pin XLR + 5-pin XLR

Audio Eingänge: eingebautes Mikrofon

externer Audioeingang über Cinch/RCA (200mV 1000mV)

Abmessungen: 48,3 x 13,2 x 10,5 cm (19"/3U)

Gewicht: 3,1 kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden!

Sie können sich die neueste Version desses Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com
