BEDIENUNGSANLEITUNG LED PANEL JBSYSTEMS LIGHT

Bedienungsanleitung DU

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

VOOR DE IN GEBRUIKNAME

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochglichkeiten, die these Gerat bietet sowie, zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entspruchende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von decorativem Licht sowie der Benutzung in Lightshows bestimmt.
• Stilvoller RGB LED-Panel mit 72 Hochleistungs-LEDs
• Erzeugt wunderbare Matrixmuster in jeder Farbe, die Sie * 嗯 !
• Viele mögliche Anwendungen: Diskotheken, DJs, Ausstellungsstände, Häuser, usw.
• Sehr sanfte RGB-Farbänderungen dank hochfrequenter Dimmerelektronik

• Unterschiedliche Arbeitsmodi:

• Vollständig allein stehend: automatische oder taktsynchronisierte Farbänderungen (optionaler CA-8-Controller möglich)

• Master/Slavemodus: Bis zu 16 Geräte können zusammen für wunderschöne, vorprogrammierte und musiksynchronisierte Lightshows eingesetzt werden. (optionaler Controller CA-8)

• DMX-gesteuert (4 Kanäle: R, G, B + Dimmer/Strobe) mit beliebigen Standard DMX-Controllern.

• Neuartige und extrem schelle DMX-Adressierung:

• Einfache DMX Adressierung mit jedem Standard DMX Controller

• Sehr schelle DMX Adressierung von mehreren Einheiten (automatischer Adressberechnung)

• Kann auf jeder flache und ebene Oberfläche leicht montiert werden: Ideal sind Wände und Decken.

• Langbeige LED Technologie: >50.000 Stunden!

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Sollte das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern unverzuglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinne weise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

Bedienungsanleitung
- LED PANEL

SICHERHEITSHINWEISE

CAUTION

RISK OF ELE

DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern den Sie keines der Gehäuseteile. Im Geräte-inneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen

Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Drei reck weist den Benutzer darauf hin, das eine Beruhrungsgefahr mit nicht isolierten Teilen im Geräteinnern, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

• Aus Umweltschutzgründen, Verpackungitte wiederverwenden, oder richtig trennen.
• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geräts,itte nach Transport in eine warme Umgebung. einige Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschädigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen给你们, Kurzschluss oder Fehlfunktion können die Folge sein. Falls es noch, einmal vorkommen besteht,itte sofort Netzstecker ziehen und vom Stromkreis trennen.
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrene Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Sicherstellen, dass sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
• Stets Netzsteckerziehen, wenn Gerat für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen halten.
• Sicherstellen, dass Netzspannung mit Geräteaufkreber übereinstimmt.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muß diese durch den Hersteller, seinen Vertrieb oder durch eine Qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Zur Einhaltung der Sicherheitsbestimmungen muss das Gerät geerdet sein.
• Gerät nicht an einen Dimmer anschließen.
• Ausschließlich vorschäftsmäßige Kabel zur Installation verwenden.
• Gerät nicht öffnen. Abgesehen von der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion, Gerät nicht benutzten und mit Handler in Verbindung setzen
• Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

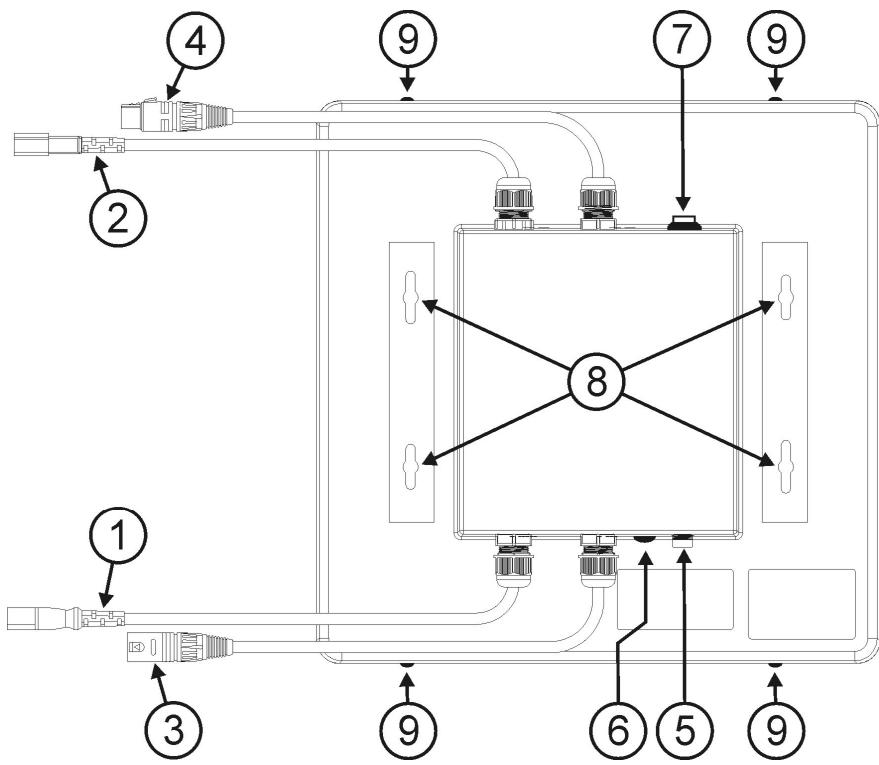

BESCHREIBUNG

1. 230V Haupteingang mit IEC-Stecker mannlich.
2. 230V Hauptausgang mit IEC-Stecker weiblich.
3. DMX-Eingang mit XLR-Stecker mannlich.
4. DMX-Ausgang mit XLR-Stecker weiblich.
5. CA-8 Controller Eingang.
6. Eingebautes Mikrofon.
7. "Auto DMX-Adress" Schalter
   8.4 Befestigungspunkte
8. Plastikschrauben, zu Fixierung der Frontplatte.

ELEKTRISCHE INSTALLATION + ADRESSIERUNG

Wichtig: Die elektrische Installation sollne nur von qualifiziertem Personal durchgefuhrt werden, entsprechend den Vorschriften zur elektrischen und mechanischen Sicherheit in Ihrm Land.

Elektrische Installation im Stand-Alone Modus:

• Stecken Sie einfach das Netzkabel ein. Die Gerät fängt sofort an im Stand-Alone Modus zu arbeiten. Anmerkung: Sie können einen Fernsteuerungscontroller CA-8 an das Gerät anschließen, wenn Sie zusätzliche Steuerungsfunktionen haben möchten. In Abschnitt „C" im Kapitel "Bedienung" erfahren Sie mehrdarüber.

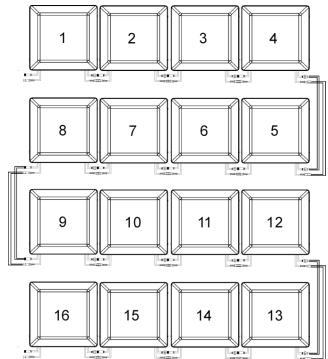

Elektrische Installation für zwei oder mehrere Geräte im Master/Slave-Modus:

• Schließen Sie 2 bis max. 16 Geräte mit hochwertig abgeschirmten Mikrofonkabeln an (wie z.B. JB Systems ref. 7-0063). Das Gerät, das keine Kabelverbindung an seinem DMX-Eingang besetzt, arbeitet als „Master", die anderen als Slave-Geräte.
• Vergewisern Sie sich, dass alle Geräte an die Netzleitung angeschlossen wurden.
  Fertig!

Anmerkung: Sie können einen Fernsteuerungscontroller CA-8 an das Gerät anschließen, wenn Sie zusätzliche Steuerungsfunktionen haben möchten. Sie können auch den LEDCON 01 Controller anschließen, in thisem Fall machen alle Einheiten das gleiche (alle Einheiten haben die selbst Farbe)

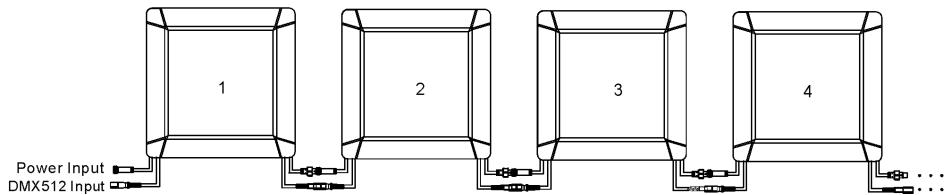

Elektrische Installation von zwei oder mehreren Geräten im DMX-Modus:

• Das DMX-Protokoll ist die am meisten benutzte Hochgeschwindigkeits-Signalübertragung, um intelligente Lichtanlagen zu steuern. Sie müssen ihren DMX-Controller und alle angeschlossenen Geräte mit einem hochwertigen abgeschirmten Kabel „verketten" (z.B. JB Systems ref. 7-0063).
• Um ein merkwürdiges Verhalten der Lichteffekte durch Störungen zu verhindern, müssen Sie die Kette mit einem 90 bis 120 Abschlusswiderstand am Ende abschieden. Benutzten Sie nie ein Y-Kabel!!!
• Vergewissern Sie sich, dass alle Geräte an die Netzleitung angeschlossen wurden.
• Jedes LED PANEL in der Kette besteht eine korrekte Startadresse, damit es weiß, welche Befehle es vom DMX-Controller dekodieren muss. Im folgenden Abschnitt erfahren Sie, wie man die DMX-Adressen einstellt.

Einstellen der DMX-Adressen:

Es gibt 2 Märglichkeiten die DMX-Adressen der Geräte einzustellen.

A. Einstein der individuellen DMX-Adresse pro LED Strahler :

• Stellen sie sicher, das alle Geräte mit einem DMX Kabel verbunden sind.
• Schlieben sie den ersten Strahler an einen universal DMX Controller an.
• Verbinden Sie alle Einheiten mit den Netzleitungen, so dass sie eingeschaltet sind.
• Setzen sie alle DMX-Kanäle am DMX Controller auf Null (Wert 000).
• Setzen Sie den DMX Kanal, den sie als DMX Anfangsadresse auf ihren LED Strahler zuteilen möchten, auf den maximalen Wert (Wert 255).
• Drucken sie kurz den "Auto DMX address" Taster (6) an dem LED Strahler.
• Wenn sie einen anderen angeschlossenen LED Strahler mit der selbst DMX Adresse belegen möchten, drücken sie einfach auch den "Auto DMX address" Taster (6) an thisem Gerät.
  Fertig!

Beispiel:

Wir möchten die DMX Start Adresse eines LED Strahlers auf 106 setzen:

• Verbinden sie alle LED Strahler mit dem DMX Controller wie beschrieben und stellen sie sicher, das alle angeschaltet sind.
• Setzen sie alle DMX-Kanäle am DMX Controller auf Null (Wert 000).
  Nun setzen sie den DMX-Kanal 106 auf Maximum (255)
• Drucken sie kurz den "Auto DMX address" Taster (6) am Projektor.
• Fertig! Der LED Strahler hat nun die DMX Adresse 106!

B. Automatische DMX-Adressierung, die mit jeder angegebenen Anfangsadresse beginnnt:

Um viel Zeit zu sparen (stellen sie sich die Zeit vor, die sie für 16 Einheiten benöttigen, um die DIP Schalter zu setzen...) können sie die DMX Adressen aller Einheiten nur durch drücken eines Tasters festlegen. Sie müssen keine Start Adresse für die Einheiten mehr berechnen, das haben wir für sie getan!

• Stellen sie sicher, das alle Geräte mit einem DMX Kabel verbunden sind.
• Schlieben sie den ersten LED Strahler an einen universal DMX Controller an.
• Verbinden Sie alle Einheiten mit den Netzleitungen, so dass sie eingescheltet sind.
• Setzen sie alle DMX-Kanäle am DMX Controller auf Null (Wert 000).
• Setzen Sie den DMX Kanal, den sie als DMX Anfangsadresse auf Ihren ersten LED Strahler zuteilen möchten, auf den maximalen Wert (Wert 255).
• Drucken sie den "Auto DMX address" Taster (6) am ersten LED Strahler für 5 Sekunden.
• Fertig! Der erstige LED Strahler in dieser Kette hat nun die Startadresse die sie gewählt haben und berechnet und programmiert nun die DMX Adressen der anderen LED Strahler in dieser Kette.

Beispiel:

Wir möchten die DMX Adressen von 16 LED Strahler einstellen. Die erstige Startadresse soll 202 sein:

• Verbinden sie alle Projektoren mit dem DMX Controller wie beschrieben und stellen sie sicher, das alle angeschaltet sind.
• Setzen sie alle DMX-Kanäle am DMX Controller auf Null (Wert 000).
• Nun setzen sie den DMX-Kanal 202 auf Maximum (Wert 255)
• Drücken sie den "Auto DMX address" Taster (6) am ersten Projektor in dieser Kette für 5 Sekunden
• Fertig! Der ersten LED Strahler in dieser Kette hat nun die Startadresse 202. Nun werden automatisch die DMX Adressen der anderen 15 LED Strahler in dieser Kette berechnet und programmiert! Das bedeutet, das der zweite LED Strahler automatisch die Startadresse 206, der dritte die Adresse 210, ...erhalt. Das Goes solange, bis der letzte (der 16) LED Strahler automatisch die Startadresse 262 erhält. Nun sind die 16 LED Strahler programmiert, das dauert nur ca. 10 Sekunden!!!

ACHTUNG: Sie können auch diese LED Strahler mit anderen DMX Geräten verwenden, die nicht dieser Automatik Funktion haben. Dann müssen sie allerdings die DMX Adresse dieser Geräte manuelleinstehen!

ÜBERKOPF-MONTAGE

• Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchfuhren setzen. Unvorschäftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muß verwendet werden und das installierte Gerät muß in regelmäßigen Abständen überprüft werden.
• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
• Gerät außerhalb der Reichweite von Personen, und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.
• Vor Montage sicherstellen, dass die gewählte Position wenigerstens das 10-fache Gerätegewicht aufnehmen kann.
• Gerat gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!
• Betreiber muß sicherstellen, dass die Sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
• Installationen sollen jährlich durch qualifiziertes Fachpersonal inspiiert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

• Sie können die LED Panels auf jeder ebene Oberfläche montieren.

• Wie Sie die LED Panels montieren:

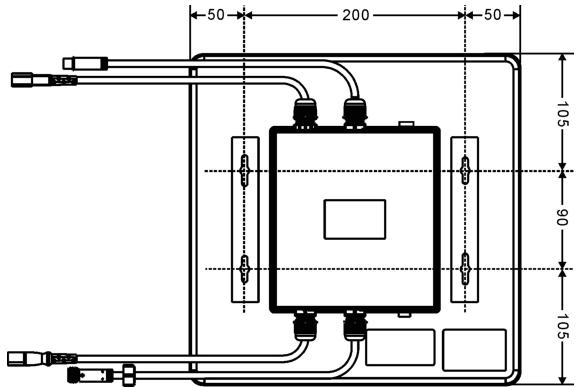

• Überprüfen Sie die Abbildung mit den Abmessungen.

• Anhand der Abmessungen konnen Sie nun kein die Stellen finden, wo LÖcher auf der Fläche gebohr warden mussen.
• Befestigen Sie die 4 Schrauben im angegebenen Abstand. Die Schrauben sollen den einen Durchmesser von 3 bis 4mm und einen Kopfdurchmesser von 7mm haben.
• Drehen Sie die 4 Schrauben in die Fläche und{lassen Sie die Schraube 1.5mm rausschauen.
• Wiederholen Sie diese Schritt für alle anderen Panels.
• Wenn die Schrauben befestigt sind, können Sie die LED Abdeckung über die 4 Befestigungsschrauben schieren. Beginnen Sie immer mit der untersten Reihe!单一e neue Reihe wird auf der vorhergehenden angebracht. Vergessen Sie nicht die elektrische Verbindungen herzustehen! Beachten Sie das Panel 1 in der oberen linken Ecke befestigt wird! Naturlich kann im DMX Modus jeder beliebige Konfiguration und Anzahl der Panels gewählt werden. Dies ist nur ein Beispiel!

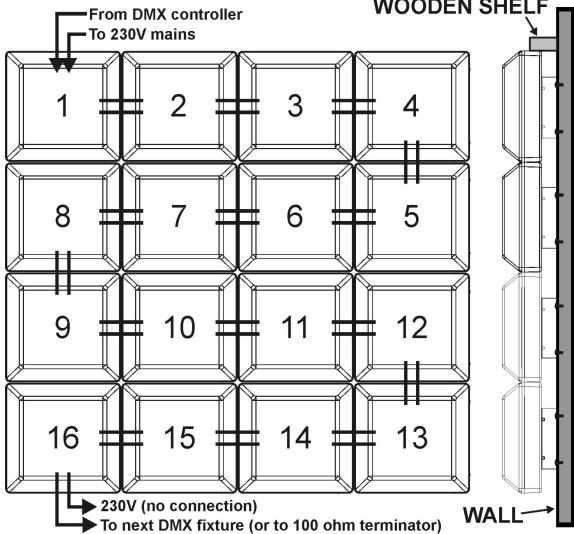

  Fixieren Sie am Besten mit Hilfe einer Holzleiste die oberen Panels, dadurch konnen sich die Panels nicht mehr verschieben und bleiben in ihrer Anordnung. Naturlich konnen Sie diese auch anders fixieren.

WOODEN SHELF

BEDIENUNGSCANLEITUNG

A. Stand-Alone Gerät:

• Schlieben Sie Ihr Gerät einfach an die Nettleitung an und schalten Musik ein. Das Gerät fängt automatisch zum Rhytmus der Musik zu arbeiten an.

Anmerkung: Sie können einen Fernsteuerungscontroller CA-8 an das Gerät anschließen, wenn Sie zusätzliche Steuerungsfunktionen haben möchten.

B. Zwei oder mehr Geräte in der Master/Slaveinstellung:

• Schlieben Sie 2 bis max. 16 Geräte zusammen an. Lesen Sie den Abschnitt „elektrische Installation", um zu erfahren, wie man die Geräte anschließ (Vergessen Sie nicht, alle Geräte richtig zu adressieren!)
• Schlieben Sie Ihr Gerät einfach an die Netzleitung an und schalten Musik ein. Die Geräte spielten im Rhythmus der Musik die internen Chaseprogramme ab.

Anmerkung: Sie können einen Fernsteuerungscontroller CA-8 an das Gerät anschließen, wenn Sie zusätzliche Steuerungsfunktionen habenmöchen.

C. Anschlieben des optionalen Fernbedienungscontroller CA-8 für mehr Steuerungsmöglichkeiten:

Der Fernbedienungs-Controller CA-8 kann nur im allein Stehenden oder Master/Slavemodus benutzt werden. Schlieben Sie den Controller an den Eingang des CA-8 des ersten Geräts an (Master).Jetzt konnen Sie alle angeschlossenen Geräte steuern:

Wichtiger Hinweis:

Wenn Sie diesen LED Projektor mit einem CA-8 Controller nutzen und den MANUAL Mode (Mode LED = AN) gestrukt haben, erinnert sich der Projektor an die letzte Szene diemit dieserum CA-8 Controller abgelaufen ist, auch wenn Sie den Controller oder die Spannungentfernen. Wenn Sie das nicht möglich, stellen Sie sicher das Sie in einem andere Modus sind (die MODE LED muß blinken oder aus sein) bevor sie den Controller entfernen.

TASTE	AKTIONEN
BEREIT-SCHAFT	Blackout aller Geräte
FUNKTION	Strobe1. Synchroner Strobe in freiBer Farbe2. Synchroner Strobe in gleiche farbe3. Synchroner Strobe in verschiedene farben	Auswahl: 9 FarbenWeiß→Rot→Blau→Purpurrot→Orange→Grün→Gelb→Magenta→Cyan-blau	Chasefarbe1. Die gleiche Farbe2. Unterschiedliche Farbe3. Eine Lampe Chase4. Chase mit zwei Lampen5. Chase mit vier Lampen	Farb fade1. hohe Geschwindigkeit2. Mittiere Geschwindigkeit3. Langsam
MODUS	Ton 1(LED AUS)	Manuell(LED EIN)	Ton 2(LED blinkt langsam)	Automatisch(LED blinkt schnell)

D. Steuerung mit einem universellen DMX-Controller:

• Schlieben Sie alle Geräte an. Lesen Sie den Abschnitt „Elektrische Installation von zwei oder mehreren Geräten im DMX-Modus“, um zu erfahren, wie man die Geräte anschließt (Vergessen nicht, alle Geräte richtig zu adressieren!)
• Schließen Sie alle Geräte an die Netzeitung an und schalten den DMX-Controller ein.

Da jeges Gerät seine eigene DMX-Adresse hat, kann es einzeln gesteuert werden. Vergessen Sie nicht, dass jeges Gerät 4 DMX-Kanäe besitzt, s. DMX-Diagramm:

DMX512 Configuration
Ch1	Ch2	Ch3	Ch4
RED	GREEN	BLUE	DIMMER/STROBE
255	255	255	255
0	0%	0	0%

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerä ausschalten und Netzsteckerziehen.

Während der Wartung sind folgende Punkte ganz besonderss zu beachten:

Samttliche Schrauben zur Installation und Befestigung jeglicher Teile mnen fest angezogen und rostfrei sein.
- Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken) dürfen keine Anzeichen von Verformung zeigen.
- Ist die Optik sichbar beschädigt (Sprünge oder tiefe Kratzer), dann müssen die entsprechenden Teile ausgewechselt werden.
- Netzkabel muß stets in einwandfreiem Zustand sein und selbst bei keinsten Beschädigungen erneuert werden.
- Reinigung der inneren und äußerten optischen Linsen und/oder Spiegel müssen in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungsmittelvlei hängen stark von der Umgebung ab: feuchte, verrauchte und besonders verschmutzte Umgebung führen zu größer Verschmutzung auf den Linsen.

• Mit weichem Tuch und gewöhnlichem Glasreiniger säubern.
• Alle Teile stets gut abtrocknen.
• Außere Optik mindestens alle 30 Tage säubern.

SPEZIFIKATIONEN

Netzspannung:

Sicherung:

Musiksteuerung:

DMX-Anschlüsse:

LED:

Abmessungen:

Gewicht:

Wechselstrom 100V~240V50/60Hz

250V 2A träge Sicherung (20mm Glas)

über eingebautes Mikrofon

XLR 3-polig

72Hochleistungs-LEDs (R24 + G24 + B24)

300x300x137mm, s. Abb. unten

1,2kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com
