Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volle te+kunnen profiteren van alle可想而知 en voor uw eigendigheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gebruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTEN: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgegeben.

• Het toestel is ontworpen om decoratieve licheffecten te produceren en kan eventueel worden gebruikt in Lichtshows.
• Stijlvol RGB LED-panel opgebouwd op basis van 72 LED's met een hoge intensiteit.
• Met meerere panelen kan men prachtige matrix effecten creeren.
• Vele toepassingen möglichk: Discotheken, DJ's, tentoonstellingsstands, woningen, ...
• Erg Mooie, flikkervrije, RGB kleurveränderingen dankzij de hoge freiagentie van de dimelektronica.

• Verschillende werkmodi:

• Complet op zichzelf staand: automatische of ritmisch gesynchroniseerde kleurveränderingen (optioneel is een CA-8 bediening möglichk).

• Master/slavemodus: tot 16 units können tegelijk worden gezrukt voor practige voorgeprogrammeerde Lichtshows die op muziek gesynchroniseerd zijn (optioneel is een CA-8 bediening möglichk).

• DMX-modus (4kanalen: R, G, B + Dimmer/stroboscoop) met elke standard DMX-bediening.

• Vernieuwende en extreem snelle DMX adressering:

• Zeer makkelijke DMX adressering van individuele toestellen door het gebruik van elke standard DMX-controller

• Extreem snelle DMX adressering van verschillende toestellen tegelijk ( automatic address calculation )

• Kan op elke vlakke ondergrond gemonteerd worden, muren en plafonds zich uitstekendeplaatsen!

• LED technologie voor een lange levensduur: >50.000 uren!

Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd werk. Mocht er schade+zijn,gebruik het dan Niet,maar raadpleeg eerst uw dealer.

Belangrijk: Dit apparaat verliet de fabrik in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veilgheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uisterst nauwkeurig volgt. Elke schadeverooraaktdoorverkeerd gebruik van het apparaat valt Niet onder de garantie.De dealer aanvaardt geen verantwoordelijkheid voor mankementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controleer of de doos volgende onderdelen bevat:

• Handleiding
• LED panel

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPENB

WAARSCHUWING: Om het risico op elektracutie zoveel möglichk te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zich kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De bliksempijl die zich in een gelijkbenige driehoek bevindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van Niet-geisoleerde onderden met een "gevaarlijke spanning" in het toestel die voldoende kracht heeft om een risico van elektrocutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literaturb verwagrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

• Om het milieu te beschermen, probeer zoveel möglichk het verpakkingsmateriaal te recycleren.

• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.

• Om de vorming van condensatie binnenin te voorkomen, waar het apparaat aan de omgevingstemperatuur Wennen wanneer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.

• Gebruik dit apparaat uitsluitend binnenshuis.

• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermiinden. Indien een vreemd voorwerp in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen.

Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en maak het regelmatig schoon.

• Houd het apparataui de buurt van kinderen.

• Dit apparaat mag Niet door onervaren Personen bediend worden.

• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.

• Verzeker er U van dat er zich onder deplaats waar het toestel worden geinstalleerd geen ongewenste Personen bevindenijdens het bevestigen en losmaken alsook bij het onderhoud.

• Trek als de stekker uit wanner het apparaat gedurende langereijd nicht worden gebruikt of alvorens de lamp te verrangen of alvorens te beginnen met de onderhoudsbeurt.

• De elektrische installmente behoort uitsluitend uitgevoerd te worden door bevoegt personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische veiligheid.

• Controller dan die aangegeven op de hinterzijde van het toestel.

• De elektrische kabel behoort altiq in uitstekende staat te zich. Zet het apparaat onmiddelijk af als de elektrische kabel gekneud of beschadigd is. De kabel要去vangen worden door de fabrikant zich, zijn dealer of vergelijkbare bekwame personen om een brand te voorkomen.

• Laat de elektrische draad nooit in contact komen met andere draden.

• Volgens de veiligheidsvoorschriften要去 deze installmentie geaard worden.

• Sluit het apparaat Niet aan op een elektronische dimmer.

• Gebruik.altijd een geschikte en gekeurde veiligheidskabel bij het installereren van het toestel.

• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Afgezien van de zekering zitten er geen onderdelen in die door de gebruiker要去en worden onderhonden.

• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.

• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.

• De behuizing en de lenzen要去en verrangen worden als ze zichtaar beschadigd zijn.

• Gebruik best de originele verpakking als het toestel vervoerd moet worden.

• Om veiligheidsreden is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.

Belangrijk: Kijk nooit rechtsstreeks in de lichtbron. Gebruik hetlichteffect Niet in de tegenwoordigheid van personen die lijden aan epilepsie.

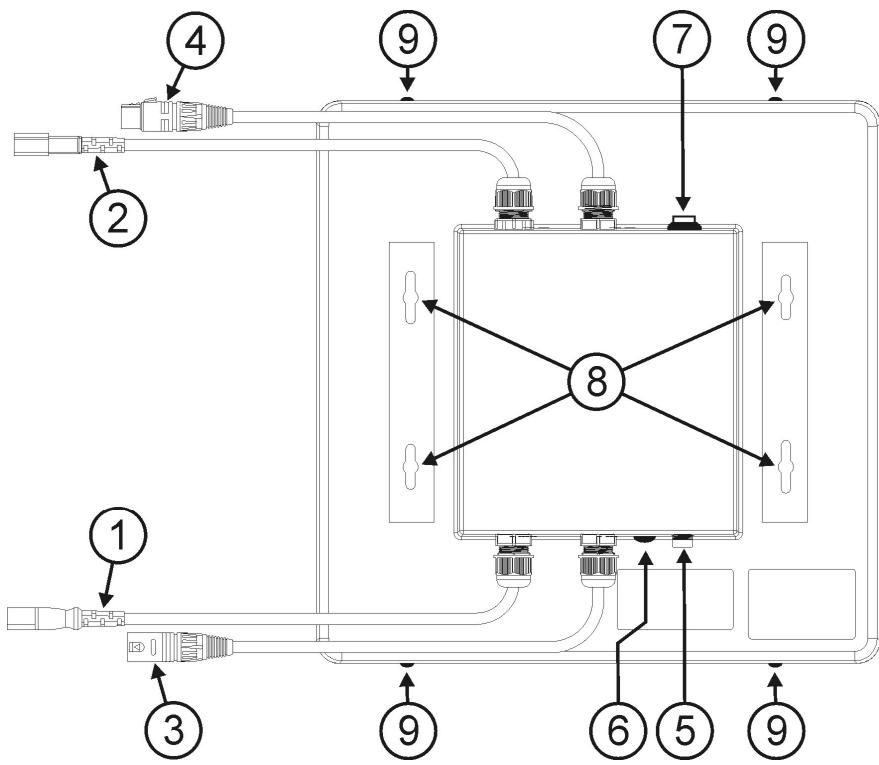

BESCHRIJVING:

1. 230V ingang voorzien van een kabel met mannelijke IEC connector
2. 230V uitgang voorzien van een kabel met rouwelijke IEC connector
3. DMX ingang voorzien van een kabel met mannelijke XLR connector
4. DMX uitgang voorzien van een kabel met*vrouwelijkke XLR connector
5. CA-8 controller ingang
6. Interne microfoon
7. "Auto DMX-address" knop (automatische DMX adressering)
8. 4bevestigingsgaten
9. Plastic rivetten voor het vastzetten van de doorzichtige afdekkap op de basis.

ELEKTRISCHE INSTALLATIE + ADRESSERING

Belangrijk: De elektrische installmente zou alleen uitgevoerd要去en worden door een bekwaam person vogens de voorschriften voor elektrische en mechanische veiligkeit in uw land.

Elektrische installment voor een alleenstaande unit:

• Installee gewoon de stroomkabel (zie sunt A).

Opmerkingen: U kan een CA-8 afstandsbediening aansluiten op de unit als umeer controw wilt hebben.

Zie sectie "C" vanhethoofdstuk "bedieningsvoorschriften" om te leren hoe dit te doein.

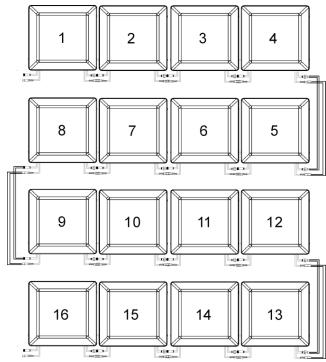

Elektrische installment voor twee ofeer units in master/slave:

• Sluit 2 tot maximaal 16 units op elkaar aan, gebruik gebalanceerde microfoonkabels van een goede kwaliteit (zoals bijvoorbeeld JB Systems ref. 7-0063). De unit die geen kabelaansluiting op z'n DMX-ingang heeft za reageren als "master", de anderen zijn de slave-units.
• Weet zeker dat alle units op het net zich aangesloten.
  Klaar!

Opmerkingen: U kan een CA-8 afstandsbediening aansluten op de master unit als umeer controle wilt over de master/slave werkung. U kan eventuelse ook een LEDCON 01 afstandsbediening aansluten, alle units reageren dan wel identiek (dezelfde kleuren).

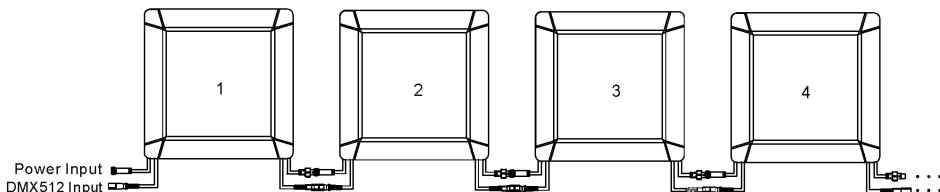

Elektrische installmentie voor twee ofmeer units in DMX-modus:

• Het DMX-protocol is een breed gebruikt hogesnelheidssignaal om lichtuitrustingen te bedieren. U要去 uw DMX bediening en alle units met een gebalanceerde kabel van goede kwaliteit (ex. JB Systems ref. 7-0063) Doorverbinden.
• Om vreemd gedrag van de lichteffecten,veroorzaakt door storing, te voorkomen, moet u een aflsuitweerstand van 90 tot 120 aan het eind van de keten gebruiken. Gebruik nooit een Y-splitkabel, dit za eenvoudig nicht werken!
• Weet zeker dat alle units op het Lichtnet zijn aangesloten.
• Elk LED-panel in de keten heeft een eigén DMX startadres nodig zodayat het weet welke commando's van de bediening het moet ontcijferen. In de volgende sectie za u leren hoe het DMX adres in te stellen.
  90~120 ohm resistor

Hoe het DMX adres in te stellen:

Er zijn twee manieren om de DMX adressen van de units in te stellen.

A. Het DMX-adres individuel per projector instellen:

• Wees er zeker van dat de DMX kabels van alle toestellen met elkaar verbonden zijn.
• Sluit het eerste toestel aan op een universe DMX controller
• Sluit alle toestellen aan op het net zodat ze allen aanslaan
• Stel al uw DMX kanalen van uw DMX controller in op zero (waarde 000)
• Stel het DMX kanaal, dat u als DMX startadres wilt toewijzen aan uw projector, in op het maximum (waarde 255)
• Druke "Auto DMX address" toets (7) op uw projector kort in.
• Wanneer u ook een andere projector op hetzfde DMX startadres wil instellen, dient u simpelweg zijn "Auto DMX address" toets (7) in te drukken en dan za deze hetzfde adres verkrijgen.
  Klaar!

Een voorbeeld om de zaken te verduidelijkken:

We zullen het DMX startadres van een projector instellen op 106:

• Sluit de projector aan op de DMX controller Zoals hierboven beschreiben en wees er zeker van dat alles aangeschakeld is.
  Stel alle DMX kanalen van de controller in op zero (000)
  Stel nu het DMX kanaal 106 in op het maximum (255)
• Druke "Auto DMX address" toets (7) van uw projector kort in
• Klaar uw projector—heeft nu als DMX startadres 106!

B. Automatische DMX adressering, startend vanaf een willekeurig ingegeven startadres:

Om een hele hoopijd te besparen ( beeldt uzelf in hoeveeelijd het instellen van de Dip switches van 16 toestellen inneemt...) kan u de DMX adressen van alle toestellen in de DMX ketting duwen en dit enkel door eén toets in te drukken. U hoeft het startadres van elk individueli toestel nicht te berekenen, dit worden voor u gedaan!

• Wees er zeker van dat de DMX kabels van alle toestellen met elkaar verbonden zijn.
• Sluit het eerste toestel aan op een universe DMX controller
• Sluit alle toestellen aan op het net zodat ze allen aanslaan
• Stel al uw DMX kanalen van uw DMX controller in op zero (waarde 000)
• Stel het DMX kanaal, dat u als DMX startadres wilt toewijzen aan uw projector, in op het maximum ( Waarde 255)
• Druk de "Auto DMX address" toets (7) in op uw eerste projector in de ketting gedurende ongeveer 5 seconden
• Klaar! De ersten projector in de ketting za het DMX startadres ontvangen dat u gekozen haeft en de DMX adressen van alle andere toestellen in de DMX ketting worden automatisch berekend en geprogrammeerd!

Een voorbeeld om de zaken te verduidelijk:

We wilnen de DMX adressen van 16 toestellen instellen, het DMX startadres van het eerste toestel moet 202 zijn

• Sluit alle projectors aan op de DMX controller zoals hierboven beschreiben en wees er zeker van dat alles aangeschakeld is.
  Stel alle DMX kanalen van de controller in op zero (000)
  Stel nu het DMX kanaal 202 in op het maximum (255)
• Druk de "Auto DMX address" toets (7) van de eerste projector in de ketting in gedurende ongeveer 5 seconden.

• Klaar! De eerste projector in de ketting zal het DMX startadres 202 ontvangen en de DMX adressen van alle andere toestellen in de DMX ketting worden automatisch berekend en geprogrammeerd! Dit betekent dat de 2^de projector automatisch het adres 206 zal ontvangen, de 3^de heeft het adres 210,..., tot en met de 16^de projector die automatisch het startadres 262 zal ontvangen.

U heeft net 16 projectors geprogrammeerd en dit hebts slecht ontgeveer 10 seconden geduurd !!! Opmerking: U kan de toestellen mixen met andere DMX effecten die de automatische DMX adressering optie Niet hebben. In dat geval dient u de DMX adressen van deze DMX effecten nog steeds manuele in te stellen

OPHANGEN VAN HET APPARAAT

• Belangrijk: De installmentie van het toestel mag uitsluitend door bekwaam onderhoudspersoneeel uitgevoord worden. Onjuisteplaatsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vert gevel ervaring. U behoort de grenzen te respecteren aan de werkklast; erkende installereringmaterialen要去en worden gezruikt; deeiligheid van het geinstallerde toestel要去 regelmatig worden gecontroleerd.

• Overtuig U ervan dat het gebied onder instalatieplaats vrij is van ongewenste personenijdens het plaatsen, het weghalen en het onderhoud.

• Het toestel moet worden geinstalleerd buiten het bereik van iedereen en weg vanplaatsen waar men mag lopen en zitten.
• Alvorens tot plaatsen over te gaan, moet men controlleren dat de minimum punbelasting van de installmenteplaats 10 koer het gewicht van het toestel bedraagt.
• Het apparaat moet goed worden vastgezet; aan een vrij zwaaiende montering mag zichs nicht gedacht worden.
• De gebruiker要去 zich van verzekeren dat de installations met betrekking tot de verilgheid en de technische mechaniek door een expert zijn goedgekeur alvorens ze voor de eerste keer te gebruiken. Elk一年多要去 de installations worden gekeur door een vakman om te controeren of de verilgheid nog steeds perfect is.
• De LED-panelen können op elke vlakke ondergrund gemonteerd worden.

• Zomonteert U de panelen het best:

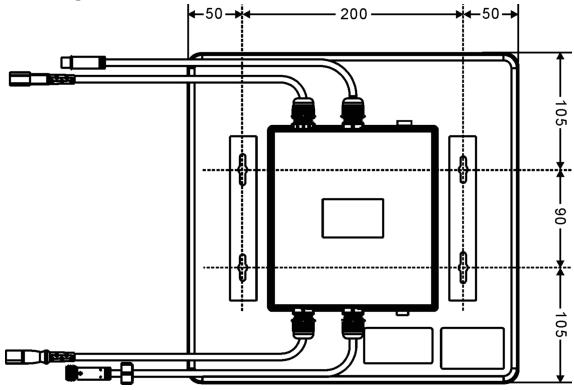

• Gebruik de tekening met afmetingen bij het bepalen van deplaatsen waar er bevestigingsschroeven op het montagevlak moeten worden aangebracht.
  Breng voor ieder paneel 4 schroeven op het montage oppervlak aan, zorg ervoor dat de afstanden perfect kloppen.

• De gebruekte schrooven haben een diameter van 3 tot 4mm, de kop van de schroef heeft een diameter van 7mm.

• Monteer de 4 schroeven telkens zo dat er ongeveer 1,5mm:tussen de kop van de schroef en het montage oppervlak blijft.
• Herhaal dit voor alle te monteren panelen en zorg ervoor dat er bijna geen opening worden gelaten!
  Zodra alle schroeven op hun plaats zitten kan er gestart worden met het aanbrengen van de panelen.

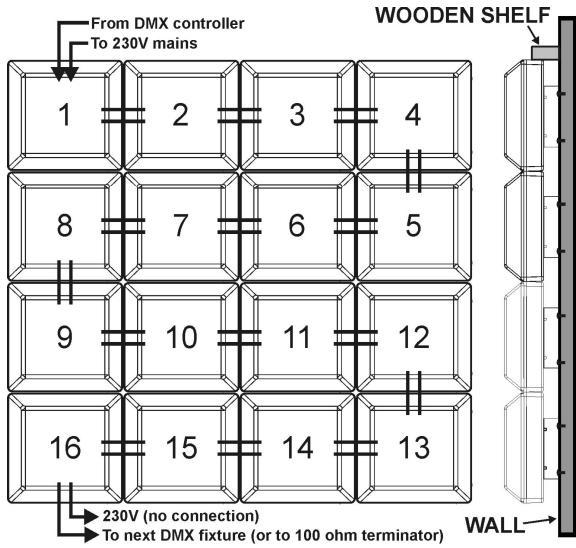

• Start onderaan links. Schuif de montagegaten van het eerste paneel voorzichtig over de voorgemonteerde schroeven en druk het paneel goed maar beneden. Sluitijdens de installment ook direct alle elektrische kabels aan!
• Zodra de onderste rij gemonteerd is brengt U de rij er boven aan. Ga zo verder tot alle panelen op hun plaat sizen. PS: op de tekening ziet U slechts een voorbeeld, in DMX mode kan U natuurlijk eender welke configuratie make!
• Omdat de panelen Niet gemakkelijk zouden hunnen loskomen moet U de bovenste rij blokkeren. Dit kan op verschilnde manieren maar een gemakkelijke methode is het aanbrengen van een houten lat (op de tekening aangeduid met "wooden shelf") net boven de bovenste rij. Het worden nu onmogelijk om de panelen maar boven te duwen en ze dus los te makeen.

BEDIENINGSVOORSCHRIFTEN

A. Alleenstaande1unit:

• Sluit de unit op het Lichtnet aan en zet wat muziek aan. De unit zal automatisch starten op het ritme van de muziek.

Opmerking: U kan een CA-8 afstandsbediening aansluiten op de unit als umeer controwith hebben.

B. Twee ofeer units in master/slave opstelling:

• Sluit twee tot maximaal 16 units op elkaar aan. Zie het hoofdstuk "elektrische installmente" om te leren hoe dit te doen (vergeet Niet om alle units goed te adresseren).
• Sluit alle units op hetlichtnet aan en zet wat muziek aan. De unit zal automatisch starten op het ritme van de muziek en de interne looplicht programme's latent zien.

Opmerking: U kan een CA-8 afstandsbediening aansluiten op de hoofdunit als u meer controle over de master/slave opstelling wilt hebben.

C. Sluit de optionele CA-8 bediening aan voor meer contrôle:

De CA-8 bediening kan alleen worden gebruikt in de alleenstaande of master/slave modus. Sluit de bediening aan op de CA-8 ingang van de eerste unit (master). Nu kan u alle aangesloten units bedieren:

BELANGRIJKE OPMERKING:

Wanner u deze LED PROJECTOR gelebruikt met een CA- 8 controller en u de MANUAL

modus (LED AAN) selecteert zal de projector de LASTste instelling met de controller

Boslaan , zelfs wanner u de controller en/of de stroomtoevoer van de led projector hebigt

afgekoppeld. Wanner u dit nicht wil, verzeker er u dan ervan maar een andere

werkingsmodus over te gaan (LED要去 KNIPPEREN of UIT staan) voordat u de controller ontkoppelt.

KNOP	ACTIES
STAND-BY	Om alle apparaten in blackout te zetten
FUNCTION	Stroboscoop 1. Synchroon stroben in witte kleur. 2. Strobe looplicht indezelfde kleur. 3. Strobe looplicht inverschillende kleuren.	9 Selecteerbarekleuren Wit→Rood→Blauw→Purper→Oranje→Groen→Geel→Magenta→Cyaan	Kleuren looplicht 1. Dezelfde kleur. 2. Verschillende kleur. 3. Looplicht met eenlamp. 4. Looplicht met twee lampen 5. Looplicht met vier lampen.	Kleurovergangen 1. Hoge snelheid. 2. Middelmatigessnelheid. 3. Lage snelheid
MODE	Geluid 1 (LED UIT)	Handmatig (LED AAN)	Geluid 2 (LED knippert traag)	Automatisch (LED knippert snel)

D. Bediend door een universe DMX-bediening:

• Sluit alle units op elkaar aan. Zie het hoofdstuk "elektrische installment voor twee ofeer units in DMX-modus" om te leren hoe dit te doen (vergeet Niet om alle units goed te adresseren!)
• Sluit alle units op het lichtnet aan en zet de DMX-bediening aan.

Omdat elke unit z^n eigen DMX-adres heeft kan u ze individuel bedieren. Denk eraan dat elke unit, zoals in de DMX tabel hiernaast te zien is, vier DMX-kanalen gebruikt:

DMX512 Configuration
Ch1	Ch2	Ch3	Ch4
RED	GREEN	BLUE	DIMMER/STROBE
255	255	255	255
0	0%	0	CLOSED

ONDERHOUD

• Overtuig U ervan dat het gebied onder de installmentieplaats vrij is van ongewenste person
• Zet het toestel UIT en trek de netstekker UIT het stopcontact

Bij inspectie要去en de volgende punten worden gecontroleerd.

• Alle schroeven gelebruikt om het te toestel te installereren en al zich onderdelen要去en goed vastgedraaid zich en mogen Niet verroest zich.
• Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers) mogen absolut nicht verworgen den.
• Wonneer een optische lens klaarblijelijk beschadigd is door barsten of diepe krassen, dan要去 deze verwangen worden.
• De stroomkabels要去en in perfecte staat zijn en behoren vervangen te worden, wanner er zichs maar een Klein probleem ontdekrt werden.

• Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegels moet regelmatin worden uitgevoerd om een zo goed möglichke lichtuistraling te verkrijgen. Hoe vaak ze schoon要去en worden gemaakt hangt af van de omgeveing waar het toestel worden gebruikt: het klammme, rokerige of bijzonder vuile omgeving kan een grotere openeinhoping van vuil veroorzaken op de optische utrusting.

• Reinig met een zachte doek en gebruik normale glasreinigende producten.

• Droog de onderdelen.altijd zorgvuldig af,
• Reinig de uitwendige optische uitrusting minstens een keer per maand.

SPECIFICATIONS

Stroomvoorziening:

wisselstroom 100 V~240 V 50/60 Hz

Zekering:

250V 2A trage zekering (20 mm glas)

Geluidscontrole:

Interne microfoon

DMX verbindingen:

XLR met 3 pinnen

LED's:

72 LED's met een hoge intensiteit (R24 + G24 + B24)

Afmetingen:

300x300x137mm, ziede tekening hieronder

Gewicht:

1,2kg

Elke inlichting kan veranderen zonder waarschuwing vooraf
U kan de LASTe versie van deze handleiding downloads via Onze
website: www.beglec.com
