Produkttyp	Dekorative LED-Beleuchtung
Marke	JBSYSTEMS LIGHT
Modell	LED OCTO PANEL

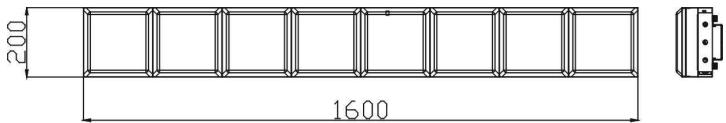

Abmessungen (L × B × H)	1600 × 200 × 104,5 mm
Gewicht	7,5 kg
Stromversorgung	AC 230V, 50 Hz
Stromverbrauch	55 W
Sicherung	250 V / 2 A (träge, 20 mm Glas)
Lampen	240 LEDs (80 rote + 80 grüne + 80 blaue)
DMX-Steuerung	XLR 3-polig (Eingang/Ausgang)
Verfügbare DMX-Kanäle	6, 9, 15, 24 oder 27 Kanäle
Betriebsmodi	Standalone, Master/Slave, CA-8-Controller, OC-1-Controller, universeller DMX-Controller
Bedienfeld	LCD-Bildschirm, Tasten MENU, UP, DOWN, ENTER, LED-Anzeigen (DMX, Master, Slave, Sound)
Tonsteuerung	Integriertes Mikrofon mit blinkender LED
Montage	Wand, Decke oder Metallstruktur (Aufhängungsklammern inklusive)
Mindestabstand zu Wänden	50 cm
Maximale Betriebstemperatur	40 °C
Pflege der Optiken	Außen: alle 30 Tage; innen: alle 90 Tage (qualifiziertes Personal)
Reinigung	Weiches Tuch mit Glasreiniger
Sicherheit	Nicht öffnen, erden, Sicherheitsseil erforderlich, nicht Feuchtigkeit aussetzen
Lieferumfang	Bedienungsanleitung, zwei Aufhängungsklammern mit Knebelschrauben

Häufig gestellte Fragen - LED OCTO PANEL JBSYSTEMS LIGHT

Wie stelle ich die DMX-Startadresse ein?

Drücken Sie MENU, bis Adr angezeigt wird, drücken Sie ENTER, wählen Sie mit UP/DOWN die Adresse, dann ENTER zur Bestätigung. Sie können auch die Funktion Ruth für automatische Adressierung verwenden.

Wie konfiguriere ich mehrere Geräte im Master/Slave-Modus?

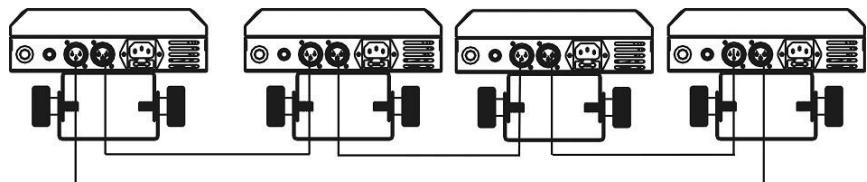

Verbinden Sie die Geräte per DMX in einer Kette. Stellen Sie am ersten (Master) im Menü blnd den Blackout-Modus auf no und wählen Sie dann eine Show. Die Slaves folgen automatisch. Sie können auch die automatische Adressierung Ruth verwenden.

Welche DMX-Modi sind verfügbar?

Die Modi sind: 6 Kanäle (alle Paneele identisch), 9 Kanäle (2 Gruppen von 4), 15 Kanäle (4 Gruppen von 2), 24 Kanäle (jedes Paneel einzeln) und 27 Kanäle (einzeln + 3 Effektkanäle).

Wie verwende ich den CA-8-Controller?

Schließen Sie den CA-8 an die 1/4"-Klinkenbuchse des Mastergeräts an. Sie können dann steuern: Stand By, Stroboskop, Auswahl von 9 Farben, 11 Shows und Ablaufgeschwindigkeit (langsam/mittel/schnell).

Was tun, wenn kein DMX-Signal erkannt wird?

Wählen Sie im Menü blnd no, damit das Gerät ohne DMX-Signal im Standalone-Modus arbeitet, oder ON, damit es in den Blackout geht. Wenn Sie einen Standalone-Modus verwenden, stellen Sie sicher, dass der Blackout auf OFF steht.

Wie reinige ich die LED-Linsen?

Verwenden Sie ein weiches Tuch mit Glasreiniger. Reinigen Sie die äußeren Optiken alle 30 Tage und die inneren alle 90 Tage (durch qualifiziertes Personal).

Welche Sicherheitsvorkehrungen sind wesentlich?

Öffnen Sie das Gerät niemals (Stromschlaggefahr). Verwenden Sie ein sekundäres Sicherheitsseil, das das 12-fache des Gewichts aushält. Halten Sie 50 cm Abstand zu Wänden. Maximale Umgebungstemperatur 40°C. Bei längerem Nichtgebrauch Netzstecker ziehen.

Wie montiere ich das Gerät an der Decke?

Befestigen Sie die mitgelieferten Aufhängungsklammern am Gerät und schrauben Sie sie dann an der tragenden Struktur (Wand oder Decke) fest. Verwenden Sie immer ein sekundäres Sicherheitsseil. Die Installation sollte von einem Fachmann durchgeführt werden.

Wie stelle ich eine manuelle benutzerdefinierte Farbe ein?

Wählen Sie im Menü Colo nanu (manueller Modus). Drücken Sie ENTER, stellen Sie die Werte für Rot (0-255), dann Grün, dann Blau ein, bestätigen Sie jeden Schritt mit ENTER.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie die Sicherung (250V 2A träge) und das Netzkabel. Stellen Sie sicher, dass die Netzspannung 230V beträgt. Wenn das Problem weiterhin besteht, kontaktieren Sie einen qualifizierten Techniker.

BEDIENUNGSANLEITUNG LED OCTO PANEL JBSYSTEMS LIGHT

Bedienungsanleitung

ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ENTSORGUNG DES GERÄTS

VOR DER INBETRIEBNAHME

DAS GERÄT EINSTELLEN

BEDIENFELD:

Funktionsanzeige

HAUPTMENÜ:

TECHNISCHE DATEN

Netzversorgung: Wechselstrom 230 V, 50 Hz

BEDIENUNGSANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb dieses JB Systems®-Produkts entschieden haben. Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, um die vollen Möglichkeiten dieses Geräts auszuschöpfen und zu Ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von dekorativem Licht sowie zur Verwendung in Lightshows bestimmt.
• LED OCTO PANEL ist ein moderner Lichteffekt mit 8 LED-Tafeln (jeweils 20 × 20 cm )
• Es ist das optimale Instrument, um wunderschöne Vollfarb-Bewegungsmuster zu einem annehmbaren Preis zu schaffen!
• Sie benötigen nur 8 LED OCTO PANEL-Geräte, um eine 8x8 Matrix mit 64 unabhängigen LED-Tafeln aufzubauen!
• Kann zur Realisierung von modernen Architekturlichtprojekten verwendet werden
• Verschiedene Betriebsmodi:
• Master/Slave-Modus mit verschiedenen vorprogrammierten Mustern (musikgesteuert oder statisch)
• Vorprogrammierte Farbübergänge (Fades) mit verschiedenen Geschwindigkeiten
• Auswahl verschiedener vorprogrammierter Farben
• DMX-steuerbar mit verschiedenen Kanalmodi:
• 6-Kanal-Modus: alle 8 Tafeln werden zusammen programmiert
• 9-Kanal-Modus: 2 x 4 Tafeln werden zusammen programmiert. 15-Kanal-Modus: 4x2 Tafeln werden zusammen programmiert. 24-Kanal-Modus: alle 8 Tafeln werden einzeln programmiert, um eine maximale Flexibilität zu erhalten!
• 27-Kanal-Modus: alle 8 Tafeln werden einzeln programmiert, einschließlich 3 zusätzlicher Effektkanäle
• Kann an Wänden und Decken angebracht werden: alle Steuergeräte und Anschlüsse sind an der Rückseite angebracht, um sich nahtlos in elegante Inneneinrichtungen einzupassen
• Kann mit Hilfe von beigelegten Bügeln an Bühnentraversen befestigt werden.

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzung bitte das Gerät zuerst auf Transportschäden überprüfen. Sollte das Gerät einen Schaden aufweisen, Gerät bitte nicht benutzen, sondern setzen Sie sich unverzüglich mit Ihrem Händler in Verbindung.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäße Handhabung sind von der Garantie ausgeschlossen. Der Händler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung zum zukünftigen Nachschlagen bitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geräts bitte Bedienungsanleitung beifügen.

Packungsinhalt prüfen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthält:

Bedienungsanleitung - LED OCTOPANEL 2, Befestigungsbügel + Knöpfe

SICHERHEITSHINWEISE

VORSICHT

STROMSCHLAGGEFAHR NICHT ÖFFNEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gehäuseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren besteht, die eine gefährliche Spannung führen. Die Spannung ist so hoch, dass hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lesen!

• Aus Umweltschutzgründen Verpackung nicht wiederverwenden oder richtig trennen.
• Ein neues Gerät kann Geruch oder Rauch entwickeln. Das ist völlig normal und legt sich nach einigen Minuten.
• Zur Vermeidung von Stromschlag oder Feuer, Gerät nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geräts nach dem Transport in eine wärmere Umgebung einige Zeit zum Temperaturausgleich stehen lassen. Kondensation kann zu Leistungsverlust des Geräts oder gar Beschädigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen lassen, Kurzschluss oder Fehlfunktion können die Folge sein. Falls es doch vorkommt, sofort Netzstecker ziehen und vom Stromkreis trennen.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrene Personen sollen das Gerät nicht bedienen.
• Die Umgebungstemperatur darf 40°C nicht überschreiten.
• Sicherstellen, dass sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
• Stets den Netzstecker ziehen, wenn das Gerät für einen längeren Zeitraum nicht genutzt oder gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen und halten lassen.
• Sicherstellen, dass die Netzspannung mit dem Geräteaufkleber übereinstimmt.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zuleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder eine qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung bringen lassen!
• Zur Einhaltung der Sicherheitsbestimmungen muss das Gerät geerdet sein. Gerät nicht an einen Dimmer anschließen.
• Benutzen Sie bei der Anbringung des Geräts an Traversen stets ein angepasstes und zugelassenes Sicherheitsseil sowie Befestigungshaken.
• Gerät nicht öffnen. Abgesehen vom Tausch des Leuchtmittels und der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer durch eine gleichartige Sicherung ersetzen!
• Bei Fehlfunktion das Gerät nicht benutzen und sich mit dem Händler in Verbindung setzen.
• Bei sichtbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Bei Transport die Originalverpackung verwenden, um Schäden am Gerät zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

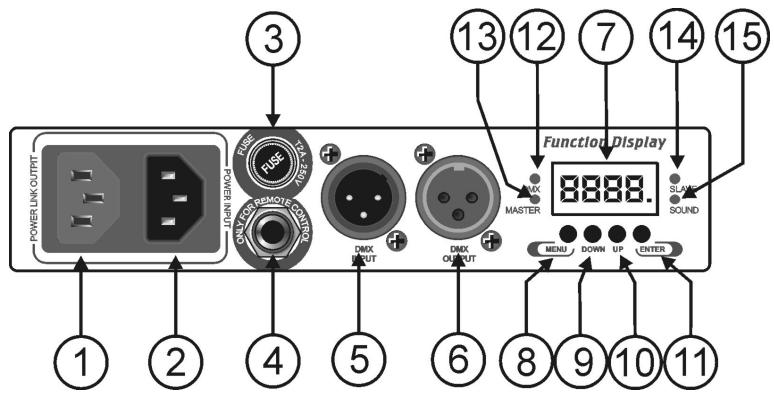

BESCHREIBUNG

1. Netzausgang mit IEC-Anschlussdose: Sie können ein spezielles IEC-Stromkabel benutzen, um diesen Ausgang einfacher mit dem Netzeingang des folgenden Led OctoPanel zu verbinden.
2. Netzanschluss mit IEC-Buchse zum Anschluss an die Steckdose.
3. Sicherungsfassung
4. 1/4" Klinkenbuchse zum Anschluss des wahlweisen CA-8 Controllers.
5. DMX-Eingang: Der 3-polige XLR-Stecker verbindet das Gerät mit universellen DMX-Kabeln.
6. DMX-Ausgang: Die 3-polige XLR-Buchse verbindet das Gerät mit der nächsten Einheit der DMX-Kette.
7. DISPLAY zeigt die verschiedenen Menüs sowie ausgewählte Funktionen.
8. MENU-Taste: Zur Auswahl der Programmfunktionen.
9. ABWÄRTS-Taste: Zurück in den gewählten Funktionen.
10. AUFWÄRTS-Taste: Vorwärts in den gewählten Funktionen.
11. EINGABE-Taste: Bestätigung der gewählten Funktionen.
12. DMX LED an → Gegenwärtig DMX Eingang
13. MASTER LED an → Gerät funktioniert als Hauptgerät.
14. SLAVE LED an → Gerät funktioniert als Untergerät.
15. SOUND LED blinkt → Sound to Light Funktion (Musiksteuerung).

ÜBERKOPF-MONTAGE

• Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchführen lassen. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muss verwendet werden und das installierte Gerät muss in regelmäßigen Abständen überprüft werden.
• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
• Gerät in gut belüfteter Position installieren, weit entfernt von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 50 cm einhalten.
• Gerät außerhalb der Reichweite von Personen und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.
• Vor Montage sicherstellen, dass die gewählte Position mindestens das 10-fache Gerätegewicht aufnehmen kann. Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muss angebracht werden, die ein Absacken des Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen.
• Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Betreiber muss sicherstellen, dass die sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
• Installationen sollen jährlich durch qualifiziertes Fachpersonal inspiziert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

EINSTELLEN DES GERÄTS

BEDIENFELD:

Funktionsdisplay

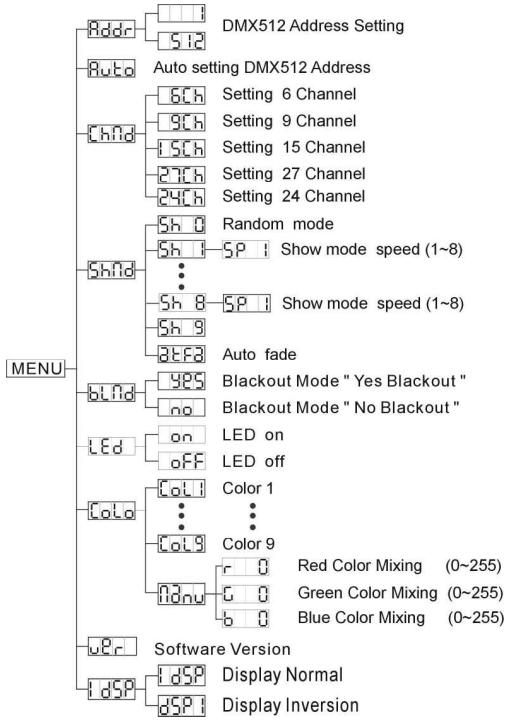

HAUPTMENÜ:

• Zur Auswahl einer voreingestellten Funktion die MENU-Taste so lange drücken, bis das gewünschte Display angezeigt wird.
• Auswahl der Funktion mit EINGABE (ENTER), das Display blinkt.
• Mit ABWÄRTS und AUFWÄRTS die Betriebsart wählen.
• Sobald die gewünschte Betriebsart ausgewählt wurde, mit EINGABE (ENTER) bestätigen. Nach 8 Sekunden kehrt das Display automatisch ohne Veränderung zu den Hauptfunktionen zurück. Zurück zu den Funktionen ohne Veränderung mit der MENU-Taste. Die Hauptfunktionen sind rechts abgebildet.

DMX512 Einstellung Adresse

Zum Einstellen der Startadresse in der DMX-Einstellung.

• MENU-Taste drücken, bis Rddr im Display angezeigt wird. EINGABE (ENTER) drücken und das Display beginnt zu blinken. Mit ABWÄRTS und AUFWÄRTS die DMX512-Adresse verändern.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung die MENU-Taste erneut drücken.

Selbsteinstellung DMX512

Adresse

• Drücken Sie die MENU-Taste, bis "Ruto" auf dem Display aufblinkt.
• Drücken Sie die ENTER-Taste, und die DMX512-Adresse wird automatisch eingestellt. Um zu den Funktionen zurückzukehren, drücken Sie erneut die MENU-Taste.

DMX-Kanal-Einstellungsmodus

Zum Einstellen, wie viele DMX-Kanäle das Gerät belegen, gehen Sie wie folgt vor:

• 6-Kanal-Modus: alle 8 Tafeln werden zusammen programmiert.
• 9-Kanal-Modus: 2x 4 Tafeln werden zusammen programmiert.
• 15-Kanal-Modus: 4x 2 Tafeln werden zusammen programmiert.

• 24-Kanal-Modus: alle 8 Tafeln werden einzeln programmiert, um eine maximale Flexibilität zu erhalten!
• 27-Kanal-Modus: alle 8 Tafeln werden einzeln programmiert, einschließlich 3 zusätzlicher Effektkanäle. So wählen Sie den richtigen DMX-Kanalmodus:
• Drücken Sie die MENU-Taste, bis "chnd" auf dem Display erscheint.
• Drücken Sie die ENTER-Taste, und das Display beginnt zu blinken.
• Benutzen Sie die DOWN- (Abwärts) und UP- (Aufwärts) Tasten, um den gewünschten Kanalmodus auszuwählen: 6, 9, 15, 24 oder 27-Kanalmodus.
• Sobald der richtige Kanalmodus auf dem Display erscheint, drücken Sie die ENTER-Taste, um ihn abzuspeichern. (Oder automatische Rückkehr zu den Hauptfunktionen ohne Änderung nach 8 Sekunden.)

Zur Rückkehr zu den Funktionen ohne Veränderung die MENU-Taste erneut drücken.

Show-Modus

Zum Auswählen eine der vorprogrammierten Shows mit der entsprechenden Wiedergabegeschwindigkeit.

• Drücken Sie die MENU-Taste, bis "Shfd" auf dem Display erscheint.
• Dann die EINGABE (ENTER) Taste drücken und das Display beginnt zu blinken.
• Benutzen Sie die DOWN (Abwärts) und UP (Aufwärts)-Tasten zum Auswählen der gewünschten Show: [Sh] (Zufallsshow), [Sh] (Show1) bis [Sh] (Show 9) oder [EF3] (Automatische Überblendung [auto fade]).
• Sobald die gewünschte Show auf dem Display angezeigt wird, drücken Sie die ENTER-Taste, um sie abzuspeichern. (Oder automatische Rückkehr zu den Hauptfunktionen ohne Änderung nach 8 Sekunden.)
• Sobald die gewünschte Show ausgewählt ist, werden Sie aufgefordert, die Wiedergabegeschwindigkeit (playback speed) auszuwählen: Das Display blinkt bei der Anzeige.
• Benutzen Sie die DOWN (Abwärts) und UP (Aufwärts)-Tasten zum Auswählen der gewünschten Geschwindigkeit: SP01 (langsam) bis SP08 (schnell).
• Sie brauchen nicht zu bestätigen; benutzen Sie einfach die MENU-Taste, um ins Hauptmenü zurückzukehren.

Blackout

Blackout: Wird kein DMX-Signal erkannt, geht das Gerät in Blackout und wartet auf das DMX-Signal.

Kein Blackout: Wird kein DMX-Signal erkannt, schaltet das Gerät automatisch auf Einzelbetrieb um.

• MENÜ-Taste drücken, bis "bLfd" im Display erscheint.
• Dann EINGABE (ENTER) drücken und das Display beginnt zu blinken. Mit AUFWÄRTS und ABWÄRTS (Blackout ein) oder (kein Blackout) auswählen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung die MENU-Taste erneut drücken.

LED-Display

Display an: Das Display ist ständig eingeschaltet.

Display aus: Das Display ist ausgeschaltet, wenn es nicht benutzt wird.

• MENU-Taste drücken, bis LEDs im Display erscheinen.
• Dann EINGABE (ENTER) drücken und das Display beginnt zu blinken.
• Mit ABWÄRTS und AUFWÄRTS (Display ständig eingeschaltet) oder OFF (Display ausgeschaltet, wenn nicht in Benutzung) auswählen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung die MENU-Taste erneut drücken.

Farbeinstellmodus

Zur Einstellung einer vorprogrammierten oder selbstgemachten Farbe auf allen 8 Tafeln: So stellen Sie die Farben ein: - Drücken Sie die MENU-Taste, bis [Color] auf dem Display erscheint.

• Dann EINGABE (ENTER) drücken und das Display beginnt zu blinken.
• Benutzen Sie die DOWN (Abwärts) und UP (Aufwärts)-Tasten zum Auswählen der gewünschten Farbe: Col1 (Farbe 1) bis Col9 (Farbe 9) oder ndnu (manueller Farb-) Modus.
• Sobald die gewünschte Farbe ausgewählt ist, drücken Sie die ENTER-Taste, um sie abzuspeichern. (oder automatische Rückkehr zu den Hauptfunktionen ohne eine Änderung nach 8 Sekunden)
• Wenn [dnu] (manueller Farbmodus) ausgewählt wurde, können Sie die Werte der 3 Grundfarben einzeln einstellen. Zum Hin- und Herwechseln zwischen den 3 Farben benutzen Sie die ENTER-Taste:
• Rote Farbe (Display zeigt an: [r B): Benutzen Sie die DOWN und UP-Tasten zum Einstellen des Werts (0~255) dieser Farbe, bestätigen Sie mit der ENTER-Taste.
• Grüne Farbe (Display zeigt an: [g B): Benutzen Sie die DOWN und UP-Tasten zum Einstellen des Werts (0~255) dieser Farbe, bestätigen Sie mit der ENTER-Taste.
• Blaue Farbe (Display zeigt an: [b B): Benutzen Sie die DOWN und UP-Tasten zum Einstellen des Werts (0~255) dieser Farbe, bestätigen Sie mit der ENTER-Taste.

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

dSP Display Umkehrung

Displayumkehrung: Display ist lesbar, wenn das Gerät auf dem Kopf installiert wird.

• MENU-Taste drücken, bis DSP im Display blinkt (Normal Display).
• Mit EINGABE (ENTER) zu Betriebsart DSPI (Display Umkehrung) umschalten, die Einstellung wird nach 8 Sekunden automatisch gespeichert oder EINGABE (ENTER) erneut drücken und so zu DSPI (Normal Display) zurückkehren.
• Zur Rückkehr zu den Funktionen MENU-Taste drücken.

BEDIENUNGSANLEITUNG

• Sobald das Gerät an das Stromnetz angeschlossen wird, beginnt es zu arbeiten.
• Gerät nicht in kurzen Abständen ein- und ausschalten, da es die Lebensdauer des Leuchtmittels verkürzt.
• Stets Netzstecker ziehen, wenn Gerät für längeren Zeitraum nicht genutzt oder es gewartet wird.
• Bei Fehlfunktion Gerät nicht benutzen und sich umgehend mit ihrem Händler in Verbindung setzen.
• Wichtiger Hinweis: Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

Sie können das Gerät auf 5 verschiedene Weisen bedienen:

O Standalone einer Einheit Zwei oder mehr Einheiten im Master/Slave Zustand Mit CA-8 Easy Controller Mit OC-1 Controller Mit Universal DMX Controller

1. Standalone einer Einheit:

Wichtiger Hinweis! Diese Funktion arbeitet nur, wenn Betriebsart Blackout im Menü des Geräts AUSgeschaltet ist, anderenfalls passiert gar nichts! Mehr dazu im Kapitel „Hauptmenü" nachlesen.

Verbinden Sie die Geräteeinheit mit der Stromversorgung, wählen Sie die gewünschte vorprogrammierte Show und schalten Sie Musik an. Das Gerät beginnt automatisch im Rhythmus der Musik zu laufen.

2. Zwei oder mehr Einheiten im Master/Slave Zustand:

Wichtiger Hinweis! Diese Funktion arbeitet nur, wenn die Betriebsart Blackout im Menü des Hauptgeräts AUSgeschaltet ist, anderenfalls passiert gar nichts! Mehr dazu im Kapitel "Hauptmenü" nachlesen.

Auswahl dieser Funktion, falls Sie eine unverzügliche Show ablaufen lassen. Durch Verbindung der Geräte in Haupt-/Untergeräte steuert das erste Gerät die nachfolgenden Geräte und erzeugt eine automatische, steuernde, synchronisierte Lightshow. Am DMX-Eingang ist nichts angeschlossen, die Master-LED ist ständig an und die Sound-LED blinkt synchron mit der Musik.

Um die DMX-Adressen der Installationen automatisch einzustellen: Drücken Sie die MENU-Taste des ersten Geräts, bis Ruto auf dem Display aufblinkt, drücken Sie anschließend die ENTER-Taste und die DMX512-Adressen aller Installationen sind automatisch eingestellt.

3. Mit CA-8 Easy Controller:

Bei Benutzung im Standalone- oder Master/Slave-Modus empfehlen wir sehr die Verwendung des CA-8 "Easy controller". Schließen Sie den einzelnen Controller an die 1/4"-Buchse des Master-Geräts. Sie können jetzt die Funktionen gemäß der nachfolgenden Beschreibung steuern:

Stand By	Blackout für alle Installationen
Funktion	Strobe1. SynchronStrobe in weiß2. SynchronStrobe in Regenbogenfarbe3. SynchronMusik in weiß4. SynchronMusik inRegenbogenfarbe	Auswahl von9 Farben28. Rot29. Grün30. Orange31. Violet32. Gelb33. Zyan34. Magenta35. Blau36. Weïße	Auswahl von 11Show-Modi1. Show 02. Show 13. Show 24. Show 35. Show 46. Show 57. Show 68. Show 79. Show 810. Show 911. Auto fade[Automatische'Überblendung]	Geschwindigkeitseinstellung10. LangsamesGeschwindigkeit11. MittlereGeschwindigkeit12. SchneelleGeschwindigkeit
Modus	Musik(LED AUS)	Sperre(LED an)	Chase(LED blinkt)	Geschwindigkeit(LED blinkt schnell)

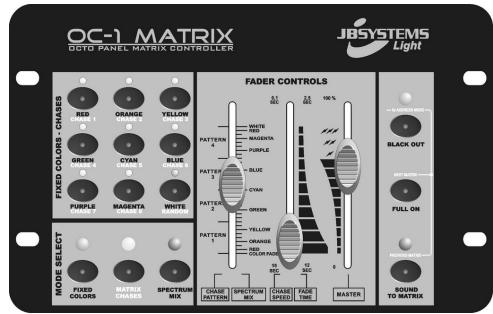

4. Steuerung mit OC-1 Controller:

OC-1 ist ein besonderer Matrix-Controller, ausgelegt zur sehr einfachen Steuerung des LED OCTOPANEL: kein zeitaufwendiges DMX-Programmieren erforderlich, nur anschließen und abspielen! Zwei 8x8 Matrizen (16 LED OCTOPANEL) können gemeinsam gesteuert werden!

• Verschiedene Betriebsmodi:
• Festeingestellter Farbmodus: Sofortzugriff auf 9 vorprogrammierte Farben
• Statischer Chase-Modus: 32 verschiedene Matrix-Farb-Chases mit manueller Geschwindigkeitssteuerung
• Musicgesteuerter Chase-Modus: 32 verschiedene Farb-Chases mit Audioansteuerung
• Spektrummischung: 32 verschiedene Spektrummischfarben, einschließlich Farbüberblendungen
• Einstellbare Geschwindigkeit und Faderimmung. Vollautomatische DMX-Adressierung für bis zu 16 LED OCTOPANEL-Geräte!
• Blackout- und "Full on"-Funktion
• Gesamt-Dimmer + Hochgeschwindigkeits-Strobefunktion

5. Mit Universal DMX Controller:

Das DMX-Protokoll ist ein weltweit verbreitetes Hochgeschwindigkeitssignal zur Steuerung von intelligenten Beleuchtungsanlagen. DMX-Controller und ähnliche Lichteffekte müssen mit einem hochwertigen XLR M/F abgeglichenen Kabel in Reihe geschlossen sein. Zur Verhinderung von unerwünschten Effekten durch Störungen muss ein 90 Ω bis 120 Ω Endwiderstand verwendet werden. Niemals Y-Splitter-Kabel verwenden, das funktioniert einfach nicht!

Jeder Lichteffekt in der Reihenschaltung besitzt seine eigene Startadresse, so dass ihn Kommandos vom Controller auch erreichen und dekodiert werden können.

EINSTELLEN DER RICHTIGEN STARTADRESSE:

Bitte im vorherigen Kapitel (Hauptmenü: DMX-512 Adresse einstellen) nachlesen, wie die Startadresse eingestellt wird. Die Startadresse jedes einzelnen Geräts ist ausgesprochen wichtig. Unglücklicherweise ist es unmöglich, in dieser Bedienungsanleitung zu erklären, welche Startadresse Sie einzustellen haben. Das hängt vollständig von dem verwendeten Controller ab, auch davon, welchen Kanalmodus Sie auswählen... Also, bitte lesen Sie in der Bedienungsanleitung Ihres DMX-Controllers nach, wie die Startadresse einzustellen ist.

- DMX-KONFIGURATION:

DMX512 Configuration
1	2		3	4	5	6
Color Marcos	RGB Mix/ Color Fade speed	Marco Speed/ Sound	Strobe	Red	Green	Blue
242-255 Show 9	When CH=000-028	When CH=029-255
227-241 Show 8	Fast	Fast	Fast	100%	100%	100%
199-226 Show 7	243	242	242
171-198 Show 6	Fast	Fast
142-170 Show 5	Slow	Slow
114-141 Show 4	Marco Fade Speed	Marco Fade Speed
086-113 Show 3	Slow	Slow
057-085 Show 2	16	16	16
029-056 Show 1	15	15	15
000-028 Autuo Fade	0	0	0	0	0	0

Außer für den 24-Kanalmodus müssen Sie die Kanäle 1 und 2 auf den Wert 000 setzen, wenn Sie die Farbmischung benutzen möchten (Sie stellen die Kanalwerte "rot / grün / blau" der Tafeln selbst ein).

DMX CONFIGURATION
6-CH MODE	9-CH MODE	15-CH MODE	27-CH MODE	24-CH MODE	FUNCTIONS
1	1	1	1		COLOR MACROS	EFFECT CHANNELS
2	2	2	2		MIX-COLOR/COLOR FADE SPEED MACRO SPEED/SOUND
3	3	3	3		STROBE
4	4	4	4	1	RED	PANEL 1
5	5	5	5	2	GREEN
6	6	6	6	3	BLUE
	7	7	7	4	RED	PANEL 2
	8	8	8	5	GREEN
	9	9	9	6	BLUE
		10	10	7	RED	PANEL 3
		11	11	8	GREEN
		12	12	9	BLUE
		13	13	10	RED	PANEL 4
		14	14	11	GREEN
		15	15	12	BLUE
			16	13	RED	PANEL 5
			17	14	GREEN
			18	15	BLUE
			19	16	RED	PANEL 6
			20	17	GREEN
			21	18	BLUE
			22	19	RED	PANEL 7
			23	20	GREEN
			24	21	BLUE
			25	22	RED	PANEL 8
			26	23	GREEN
			27	24	BLUE

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerät ausschalten, Netzstecker ziehen und warten, bis es sich abgekühlt hat.

Während der Wartung sind folgende Punkte ganz besonders zu beachten:

• Sämtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehängte Decken) dürfen keine Anzeichen von Verformung aufweisen.
• Ist die Optik sichtbar beschädigt (Sprünge oder tiefe Kratzer), dann müssen die entsprechenden Teile ausgewechselt werden.
• Das Netzkabel muss stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.
• Zur Vermeidung von Überhitzung müssen die Ventilatoren (sofern vorhanden) und Lüftungsschlitze monatlich gereinigt werden.
• Gerätinnen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen.
• Die Reinigung der inneren und äußeren optischen Linsen und/oder Spiegel muss in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Die Reinigungsintervalle hängen stark von der Umgebung ab: feuchte, verrauchte und weitere verschmutzte Umgebungen führen zu größerer Verschmutzung auf den Linsen.
• Mit weichem Tuch und gewöhnlichem Glasreiniger säubern.
• Alle Teile stets gut abtrocknen.
• Äußere Optik mindestens alle 30 Tage säubern.
• Innere Optik mindestens alle 90 Tage säubern.

Achtung: Wir empfehlen dringend, die Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführen zu lassen!

TECHNISCHE EINZELHEITEN

Netzspannung:	≈ 230V, 50Hz
Leistungsaufnahme:	55 Watt
Sicherung:	250V / 2A langsame Sicherung (20mm Glas)
Klangregler:	Eingebautes Mikrofon
DMXAnschlüsse:	3-pin XLR Stecker/Buchse
Benutzte DMX-Kanäle:	6, 9, 15, 24 oder 27 Kanäle
Lichtquelle:	240 LEDs (80 rot + 80 grün + 80 blau)
Abmessungen:	1600 x 200 x 104,5 mm
Gewicht:	7,5 kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieses Benutzerhandbuchs von unserer Website herunterladen: www.beglec.com
