GEBRUIKSAANWIJZING LED OCTO PANEL JBSYSTEMS LIGHT

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volle te+kunnen profiteren van alle mogelijkheden en voor uw eigengeiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gebruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTEM: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN

In dit apparaat is radio-interferente onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgeveen.

• Het toestel is ontworpen om decoratieve licheffecten te produceren en kan eventueel worden gebruikt in Lichtshows.
• LED OCTO PANEL is een stijlvol lichteffect dat samengesteld isuit 8 LED panels (van elk 20 × 20 ~cm )
• Hetperfecte toestel om practite veelkleurige bewegende patterns te creeren aan een betaalbare prijs!
• U heeft slechts 8 LED OCTO PANEL nodig om een 8x8 matrix van 64 onafhankelijke LED panelen samen te stellen!

• Kan gebruikt worden voor moderne architecturale projecten te verwezelijken
  Verschillende werkmodi:

• Master/slave modus met vele voorgeprogrammeerde patronen (statisch of muziekgestuurd)

• Voorgeprogrammeerde kleurovergangen op verschillende snelheden

• Selectie van verschillende voorgeprogrammeerde kleuren

• Kan via DMX gestuurd worden in verschillende kanaalmodi:

• Via 6 kanalen: de 8 panelen worden tegelijkkertijd geprogrammeerd

• Via 9 kanalen: 2x4 panelen worden samen geprogrammeerd
• Via 15 kanalen: 4x2 panelen worden tegelijktijd geprogrammeerd
• Via 24 kanalen: de 8 panelen worden afzonderlijk geprogrammeerd voor een optimale flexibilititeit!

• Via 27 kanalen: de 8 panelen worden afzonderlijk geprogrammeerd, met bovendien 3 extra effect kanalen

• Ze können gemakkelijk gegen muren of aan plafonds bevestigd worden: alle controles enbekabeling bevinden sich aan de acterkant van het toestel zodat deze Niet meer zichtaar zijn wanner de opstelling klaar is.

• Ze können eveneens in een lichtbrug opgehagen worden dank zij de ophangbeugels.

Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd werk. Mocht er schade+zijn,gebruik het dan Niet,maar raadpleeg eerst uw dealer.

Belangrijk: Dit aparraat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig volgt. Elke schade verooraakt door verkeerd gebruik van het aparraat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkkheid voor mankindementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controleer of de doos volgende onderdelen bevat:

• Handleiding
• LED OCTOPANEL
• 2 ophangbeugels + vijsknoppen

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektrocutie zoveel möglich te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zich kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De bliksempijl die zich in een gelijkbenige driehoek befindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van Niet-geisoleerde onderdelen met een "gevaarlijke spanning" in het toestel die voldoende kracht heeft om een risico van elektrocutie in te houden.

Het uitroepteken binnen de gewijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

• Om het milieu te beschermen, probeer zoveel möglichk het verpakkingsmateriaal te recycleren.
• Een/New Lichteffect kan soms ongewenste rook en/of reuk veroorzaken. Dit is normal en verdwijnt na een pau minuten.
• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, maar het apparaat aan de omgevingstemperatuur Wennen wanner het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.
• Gebruik dit apparaatuitsuitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermiinden. Indien een vreemd voorwerp in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen.
  Bedek geen enkele ventilatieopening om oververhitting te vermijden.
  Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en kaak het regelmatig schoon.
• Houd het apparaat uit de buurt van kinderen.
• Dit apparaat mag Niet door onervaren Personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• Verzeker er U van dat er zich onder deplaats waar het toestel worden geinstalleerd geen ongewenste Personen bevindenijdens het bevestigen en losmaken alsook bij het onderhoud.
• Trek alsijdt de stekker uit wanner het apparaat gedurende langere tijd Niet worden gebruikt of alvorens de lamp te verrangen of alvorens te beginnen met de onderhoudsbeurt.
• De elektrische installmentie behoort uitsluitend uitgevoerd te worden door bevoegt personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische veriligheid.
• Controller dat de beschikbare spanning nicht hoger is dan die aangegeven op de darüberijde van het toestel.
• De elektrische kabel behoort als iutstekende staat te zijn. Zet het apparaat onmiddelijk af als de elektrische kabel gekneud st of beschadigd is. De kabel要去 verrangen worden door de fabrikant zich, zich dealer of vergelijkbare bekwame personen om een brand te voorkomen.
• Laat de elektrische draad nooit in contact kommt met andere draden.
• Volgens de veiligheidsvoorschriften要去 deze installmentie quaard worden.
• Sluit het apparaat Niet aan op een elektronische dimmer.

• Gebruik aktijd een geschiktte en gekeurde veiligheidskabel bij het installereren van het toestel in truss.

• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Afgezien van de lamp en de zekering zitten er geen onderdelen in die door de gebruiker要去en worden onderhoven.

• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en met bezelfde elektrische kenmerken.
• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
• De behuizing en de lenzen moeten verrangen worden als ze zichtaar beschadigd zijn.
• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.

Belangrijk: Gebruik het lichteffect nicht in de tegenwoordigheid van personen die lijden aan epilepsie.

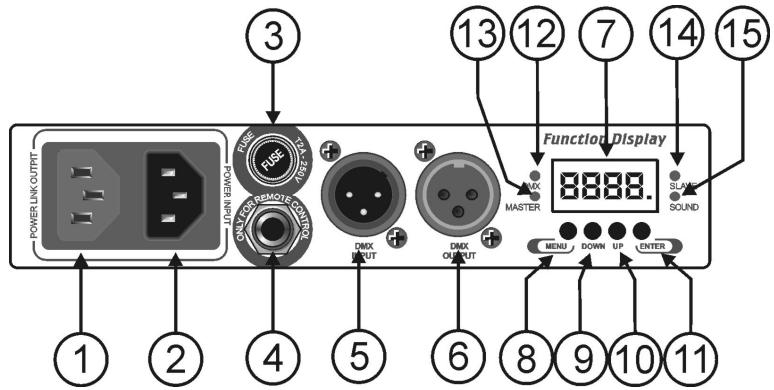

BESCHRIJVING:

1. Voedingsuitgang via IEC stekker: u kunt speciale mannelijke/vrouwelijkke IEC voedingskabels gebruiken om deze uitgang met de voedingsingang van de volgende Led OctoPanel te verbinden. Dit.Maakt het bekabelen veel eenvoudiger.
2. Voedingsingang via IEC stekker: Sluit hier de voedingskabel aan
3. Zekeringhouser
4. 14 jack aansluiting voor de in optie verkrijgbare CA-8 controller
5. DMX ingang:.dequeue 3pin mannelijke XLR-aansluiting worden gebruikt voor het aansluiten van universele DMX-kabels.
6. DMX uitgang: deutsche 3pin*vrouwelijkke XLR-aansluiting worden gebruikt om de Led Octopanel met het volgende DMX-apparaat in de keten te verbinden.
7. DISPLAY geeft de verschillende menu's en de gekozen functies wee
8. MENU Toets: Om programmafuncties te selecteren
9. DOWN Toets: Om een lagere waarde of vorig menu te selecteren
10. UP Toets: Om een hogere waarde of volgend menu te selecteren
11. ENTER Toets: Om de geseleerde functies te bevestigen
12. DMX led: is aan als een DMX signal gedetected wordt
13. MASTER led: is aan als het apparaat als master werkt.
14. SLAVE led: is aan als het apparaat als slave werk.
15. SOUND led: knippert in het ritme van de muziek als deze gedetecteerd worden.

OPHANGEN VAN HET APPARAAT

• Belangrijk: De installment van het toestel mag uitsluitend door bekwaam onderhoudspersoneeel uitgevoerd worden. Onjuisteplaatsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vert gevel ervaring. U behoort de grenzen te respecteren aan de werklast; erkende installereringmaterialen要去en worden gebruikt; deeiligheid van het geinstalleerde toestel moet regelmatig worden gecontroleerd.
• Overtuig U ervan dat het gebied onder installmentieplaats vrij is van ongewenste Personenijdens hetplaatsen, het weghalen en het onderhoud.
• Installeer het toestel op een goed geventileerde plaat, ver van brandbare stoffen en/of vloeistoffen. Het toestel moet worden bevestigd op minstens 50~cm van de omringende muren.
• Het toestel moet worden geinstalleerd buiten het bereik van iedereen en weg vanplaatsen waar men mag lopen en zitten.
• Alvorens tot plaatsen over te gaan, moet men controlleren dat de minimum puntbelasting van de installmentieplaats 10 keer het gewicht van het toestel bedraagt.
• Gebruik bij het installereren van het toestel alsijd een gewaarmerkte verilgheidskabel die 12 koer het gewicht van het toestel kan dragen. Deze bijkomende verilghesdevestiging要去zo worden aangebracht dat geen deel van het toestel meer dan 20~cm vallen kan als dehoofbeveiliging faalt.
• Het apparaat moet goed worden vastgezet; aan een vrij zwaiende montage mag zichs nicht gedacht worden.
• Bedek geen ventilatieopengingen, anders zou dit oververhitting tot gevolg{kunnen hebben.
• De gebruiker要去 er zich van verzekeren dat de installations met betrekking tot de verilgheid en de technische mechanismiek door een expert zijn goedgekeurd alvorens ze voor de eerste keer te gebruiken. Elk maar要去en de installations worden gekeurd door een vakman om te controlleren of de verilgheid nog steeds perfect is.

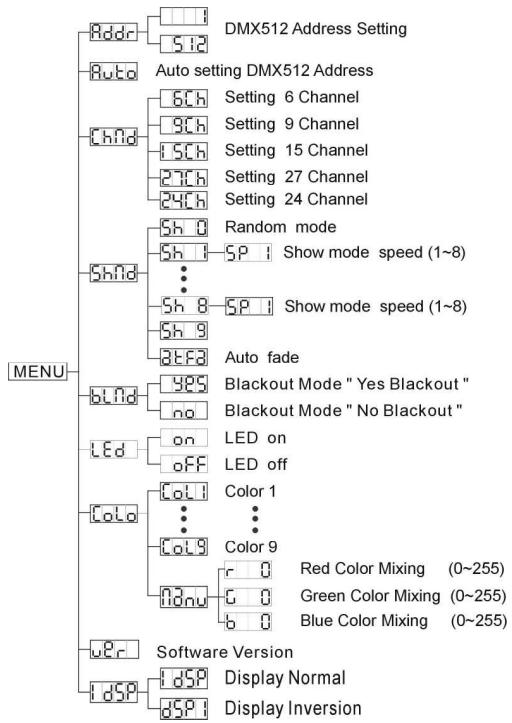

• Druk op de MENU toets om een van de pre-set functies te kiezen. Druk op de toets tot de gewenste functie op de display verschijt.
• Selecteer de functie met de ENTER toets. De display zal knipperen.
• Gebruik de DOWN en UP toetsen om de modus te wijzigen.
• Eens u de gewenste modus geseleediert hebt moet u op de ENTER toets drukken om uw keuze te bevestigen. Na 8 seconden zal de display automatisch maar de hoofd-functiesteringkeren zonder iets verandered te hebben. Om maar de functies terug te keren zonder iets te wijzigem voet u weer op de MENU toets drukken. De hoofdfuncties worden hier rechts weergegeven.

DMX512 Adresinstelling

Wordt gebruikt om het startadres van het toestel in te stellen in een DMX configuratie.

• Druk op de MENU toets tot Hddr op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om het DMX512 adres te wijzigen.
• Wonneer het juiste adres op de display wordt weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen. (anders keert hij na 8 seconden automatisch waar aan de hoofdfuncties zonder iets gewijzig te hebben)

Automatisch instellen van het DMX512 Adres

• Druk op de MENU toets tot Ruta knippert op de display.
• Druk op de ENTER toets en het DMX512 adres worden automatisch toekepend.

Druk terug op de MENU toets om maar het hoofdmenutering te keren.

DMX channel setup mode

Hiermee kunt u kiezen onder hoeveel DMX kanalen u het toestel wilt lately werken:

• 6 kanalen: de 8 panelen worden tegelijktijd geprogrammeerd
• 9 kanalen: 2 × 4 panelen worden samen geprogrammeerd
  15 kanalen: 4x2 panelen worden tegelijkertijd geprogrammeerd
• 24 kanalen: de 8 panelen worden afzonderlijk geprogrammeerd voor een optimale flexibilititeit!

• 27 kanalen: de 8 panelen worden afzonderlijk geprogrammeerd, met bovendien 3 extra effect kanalen

• Druk op de MENU toets tot [chfd] op de display weergegeven worden.

• Druk op de ENTER toets, de display begint te knipperen.

• Gebruik de DOWN en UP toetsen om de gewenste kanaalmodus te kiezen: 6, 9, 15, 24 of 27 kanalen
• Wanner de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer waar de hoofdfuncties zonder ie's gewijzigd te hebben) Om waar de functies terug te keren zonder ie's te wijzigen moet u weer op de MENU toets drukken.

Show modus

Wordt gebruikt om een van de voorgeprogrammeerde shows en hun weergavesnelheid te selecteren.

• Druk op de MENU toets tot 5h1d op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om de gewenste show te kiezen: [sh0] (random show), [sh1] (show1) tot [sh9] (show9) of [EF3] (auto fade).
• Eenmaal de gewenste show op de display verschijnt op de display moet u op de ENTER toets drukken om uw keuze te bevestigen. (anders keert hij na 8 seconden automatisch waar aan de hoofdfuncties zonder iets gewijzigd te hebben)
• Wanneer u de show bevestigd heeft zal er u gezvraagd worden de weergavesnelheid in te stellen: de display knippert en toont.
• Gebruik de DOWN en UP toetsen om de gewenste snugheid te selecteren: van SP01 (traag) tot SP08 (snel).
• Hier moet u niets bevestigen, u kunt steeds de MENU toets gebruiken om terug te keren maar het hoofdmenu.

Blackout Modus

Blackout: wanner geen enkel DMX signala gedetecteerd worden, dan gaat het toestel over maar de black-out modus en wacht op het volgende DMX signal.

No blackout: wanner geen enkel DMX signal gedetecteerd wordt, dan schakelt het toestel automatisch overaarstandalone werking.

• Druk op de MENU toets tot blfd op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.

• Gebruik de DOWN en UP toetsen om [yes] (blackout) of [no] (geen blackout) te selecteren.

• Wanner de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer waar de hoofdfuncties zonder ieits gewijzigd te hebben) Om waar de functies terug te keren zonder ieits te wijzigen moet u weeer op de MENU toets drukken.

Led Display

Display on: display is steeds aan.

Display off: display isuit wannerdeze nicht gebrukt wordt.

• Druk op de MENU toets tot [Ed] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om [on] (display steeds aan) of [OFF] (display uit wanner nicht in gebruik).
• Wanner de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ieits gewijzigd te hebben) Om maar de functies terug te keren zonder ieits te wijzigem moet u weeer op de MENU toets drukken.

Color setup

Wordt gebruikt om een voorgedefinieerde kleur te kiezen of een kleur samen te stellen voor de 8 panelen samen:

• Druk op de MENU toets tot [Color op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om de gewenste kleur te kiezen: [col] (kleur 1) tot [col] (kleur 9) of nanu (manuele kleur) modus.
• Wonneer de gewenste kleur gekozen haeft, druk dan op de ENTER toets om uw keuze te bevestigen. (anders keert hij na 8 seconden automatisch waar aan de hoofdfuncties zonder iets gewijzigd te hebben)

• Indien u Iidnu (manuele kleur) gekozen heeft=kunt u nu de warden van de 3 basiskleuren afzonderlijk instellen. Overloop de 3 kleuren met de ENTER toets:

• Rood (display: & ): Gebruik de DOWN en UP toetsen om de waarde (0~255) van deze kleur in te stellen, bevestig met de ENTER toets.
  Groen (display: : Gebruik de DOWN en UP toetsen om de waarde (0~255) van deze kleur in te stellen, bevestig met de ENTER toets.

• Blauw (display: 60): Gebruik de DOWN en UP toetsen om de waarde (0~255) van dezekleur in te stellen, bevestig met de ENTER toets.

Om maar de functies terug te keren zonder ieits te wijzigen moet u weeer op de MENU toets drukken.

Display Inversie

Display inversion: display kan afgelezen worden wanner het toestel ondersteboven opgehangen is.

• Druk op de MENU toets tot [d5p] knippert op de display. (gewone weergave)
• Gebruik de ENTER toets om over te gaan maar [dS] (omgekeerde weergave), deze optie za automatisch behouden worden na 8 seconden. Of druk waar op de ENTER om terug te gaan maar [dS] (gewone weergave).
• Druk op de MENU toets om maar de functies wee ter te keren.

BEDIENINGSVOORSCHRIFTEN

• Als het apparaat op het net is aangesloten begint het te functioneren.
  Zet het toestel Niet aan en uit met korte tussenpozen odomat de lamp het anders eerder begeeft.
• Trekt U altijd de stekker uit het stopcontact als het apparaat langere vrij geen dienst doet of alvorens een onderhoudsbeurt te beginnen.
• Stop, in geval vanSERIEUze bedieningsproblemen, met het gebruiken van het apparaat en stel U onmiddelijk in verbinding met uw dealer.
• Belangrijk: Gebruik het effect nooit in de aanwezigheid van mensen die aan epilepsie lijden.

U kunt dit toestel op 5 manieren gebruiken:

O Volledig zelfstandig
In Master/slave met de ingebouwde programma's
o Met de petite CA-8 controller
o Met de OC-1 controller

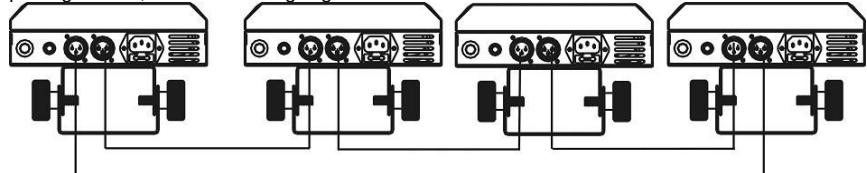

Via een universe DMX controller

1. Zelfstandige werking van 1 toestel:

Opgelet! Deze werkmodus werkt enkel als de Blackout optie in het menu uit ("OFF") staat, anders gebeurt er niets! Leesmeer over deze blackout optie in de paragraaf over het hoofdmenu.

Schakel het toestel aan, kies de gewenste voorgeprogrammeerde show en zet wat muziek op. The toestel werkt nu automatisch op het ritme van de muziek.

2. Meerdere toestellen in master/slave:

Opgelet! Deze werkmodus werkt enkel als de Blackout optie in het menu uit ("OFF") staat, anders gebeurt er niets! Leesmeer over deze blackout optie in de paragraaf over het hoofdmenu.

Kies deze functie wanner u onmiddelijk een kant-en-klare show wilt. Wanner de toestellen via master/slave met elkaar te verbonden zijn, dan za het eerste toestel alle andere toestellen sturen en zo een automatische, muziekgesturde en gesynchroniseerde show uitvoeren. Er mag niets aangesloten maar op de DMX ingang van het eerste toestel,� master LED za continu aan+zijn en de sound LED za knipperen op het ritme van het de muziek..

De DMX adressen van de toestellen hun automatisch toegekend worden: Druk op de MENU toets van het eerste (master) toestel tot Ruto knippert op de display, druk daarna op de ENTER toets en de the DMX512 adressen van alle aangesloten toestellen zullen automatisch ingesteld worden.

3. Met dekleine CA-8 handcontroller:

Wonneer de toestellen zichstandig of in Master/slave configuratie gebruikt worden raden wij u ten sterkste aan de CA-8 "Easy controller" te gebruiken. Sluit dezekleine controller aan op de 1/4" jack van de master. Zo kunt u de volgende functiens van op afstand bedieren:

Blackout	To blackout all the fixture
Function	Strobe1. Synchronousstrobe in white2. Synchronousstrobe in rainbow3. Synchronoussound in white4. Synchronoussound in rainbow	Select9 Colors19.Red20.Green21-orange22.Purple23.Yellow24.Cyan25.Magenta26.Blue27 Whites	Select 11Show modes1. Show 02. Show 13. Show 24. Show 35. Show 46. Show 57. Show 68. Show 79. Show 810. Show 911. Auto fade	Setting speed7. Slow speed8. Middle speed9. Fast speed
Mode	Sound(LED OFF)	Latch(LED on)	Chase(LED blink)	Speed(LED Fast blink)

4. Met de OC-1 controller:

De OC-1 is een matrix controller die special ontworpen werden om de LED OCTOPANEL op een eenvoudige manier te konnen bedieren: geenijdrovende DMX programmering, gewoon aansluiten en de show kan beginnen!

• Twee 8x8 matrixen (16 x LED OCTOPANEL) können tegelijkertijd bestuurd worden!
• Verschillende werkmodi:
• Fixed color mode: directe toegang tot 9 voorgeprogrammeerde kleuren
• Static chase mode: 32 verschillende matrix kleuren chases met manuele snelheidscontrole
  Sound chase mode: 32 verschillende muziekgesturde matrix kleuren chases
• Spectrum mix: 32 verschillende spectrum mix kleuren, inclusief trage kleurovergangen
• Dimmer en snelheid regelbaar met schuifregelaar
  Volutomatische DMX adressering van maximum 16 LED OCTOPANELS!
• Blackout en "Full on" functie
• Algemene dimmer + ultra snelle strobe functie

5. Via een universe DMX-controller:

Het DMX protocol is een veelgebruikt hoge snelheidssignaal voor het besturen van "intelligente" lichteffecten. U要去en "kettingverbinding"make tussen uw DMX controller en alle andere lichteffecten door middel van symmetrische XLR M/V kabels van goede kwaliteit (bvb.JB Systems ref. 7- 0063). Om vreme de reacties van uw lichteffecten te voorkomen, die te wijten zich aan allerlei storingen, moet u een signaalbegrenzer van 90 tot 120 plantaan aan het einde van de ketting. Gebruik nooit Y-splitsingskabels, dit za eenvoudigweg Niet werken!

Elk toestel in de ketting moet waar eigen startadres hebben zodat het toestel weet welke instructies er van de controller要去en opgevolgd worden en welke Niet.

HOE HET JUISTE STARTADRESINSTellen:

Zie het vorige hoofdstuk (Hoofdmenu: DMX-512 adresinstalling) om te leren hoe u het startadres in dit toestel moet instellen. Het startadres van elk toestel is zeer belangrijk. Het is beschter onmogelijk om u in deze handlediguidin ut te leggen welk startadres u moet instellen, aangezieten dit volledig afhangt van de controller die u gaat gebruiken en in welche kanaalmodus u gaat werken...gelieve dus de handleiding van uw DMX controller te raadplegen om ut te zoeken welk startadres u moet instellen.

- DMX-CONFIGURATIE:

DMX512 Configuration
1	2		3	4	5	6
Color Marcos	RGB Mix/ Color Fade speed	Marco Speed/ Sound	Strobe	Red	Green	Blue
242-255 Show 9	When CH=02-03	When CH=03-05
227-241 Show 8	Fast	255	Fast	255	100%	255	100%
199-226 Show 7	Fast	243	Fast
171-198 Show 6	Fast	242	Fast
142-170 Show 5	Color Fade Speed
114-141 Show 4	Slow	Marco Speed
086-113 Show 3	Slow	0	0
057-085 Show 2	Slow	0	0
029-056 Show 1	Slow	0	0
000-028 Auto Fade	0	0	0

Uitgezonderd voor de 24 kanaals modus要去 u voor de kanalen 1 en 2 de 000 waarde ingeven, indien u kleuren zich wilt samenstellen via kleurenmixing.

DMX CONFIGURATION
G-CH MODE	9-CH MODE	15-CH MODE	27-CH MODE	24-CH MODE	FUNCTIONS
1	1	1	1		COLOR MACROS	EFFECT CHANNELS
2	2	2	2		MIX-COLOR/COLOR FADE SPEED MACRO SPEED/SOUND
3	3	3	3		STROBE
4	4	4	4	1	RED	PANEL 1
5	5	5	5	2	GREEN
6	6	6	6	3	BLUE
	7	7	7	4	RED	PANEL 2
	8	8	8	5	GREEN
	9	9	9	6	BLUE
		10	10	7	RED	PANEL 3
		11	11	8	GREEN
		12	12	9	BLUE
		13	13	10	RED	PANEL 4
		14	14	11	GREEN
		15	15	12	BLUE
			16	13	RED	PANEL 5
			17	14	GREEN
			18	15	BLUE
			19	16	RED	PANEL 6
			20	17	GREEN
			21	18	BLUE
			22	19	RED	PANEL 7
			23	20	GREEN
			24	21	BLUE
			25	22	RED	PANEL 8
			26	23	GREEN
			27	24	BLUE

ONDERHOUD

• Overtuig U ervan dat het gebied onder de installmentieplaats vrij is van ongewenste Personenijdens het onderhoud.
• Zet het toestel uit, trek de netstekker uit het stopcontact en wacht tot het toestel is afgekoeld.

Bij inspectie要去ende volgende punten worden gecontroleerd.

• Alle schroeven gelebruikt om het te toestel te installereren en al zich onderdelen要去en goed vastgedraaid zich en mogen Niet verroest zich.
• Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers) mogen absolut nicht verworgen den.
• Wonneer een optische lens klaarblijelijk beschadigd is door barsten of diepe krassen, dan要去 deze verwangen worden.
• De stroomkabels要去en in perfecte staat zijn en behoren verrangen te worden, wanner er zichs maar een Klein probleem ontdekt werden.
• Om het toestel gegen oververhitting te beschermen, behoren de ventilatoren (als die er zich) en de ventilatieopengen elke maand gereinigd te worden.
• De binnenkant van het toestel behoort elk一年多ereinigdt worden met een stofzuiger of een luchtspuit.

• Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegels moet regelmatig worden uitgevoerd om een zo goed möglichke lichtuistraling te verkrijgen. Hoe vaak ze schoon要去en worden gemaakt hangt af van de om经营活动 waar het toestel worden gebruikt: een klamma, rokerige of bijzonder vuile om经营活动 kan een grotere oepenhoping van vuil veroorzaken op de optische utrusting.

• Reinig met een zachte doeck en gebruik normale glasreinigende producten.

• Droog de onderdelen alkijd zorgvuldig af,
• Reinig de uitwendige optische utrusting minstens een keer per maand.
• Reinig de inwendige optische uitrusting minstens om de 3 maanden.

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant worden uitgevoerd door vakbekwaampersoneel!!

Stroomverbruik: 55 Watt

Zekering: 250 V/2 A trage zekering (20 mm)

Geluidscontrole: Inwendige microfoon

DMX verbinding: 3 pins XLR mannelijk/vrouwelijk

Aantal gebruikt DMX kanalen: 6,9,15,24 of 27 kanalen

Lamp: 240 LEDs (80 rode + 80 groene + 80 blauwe)

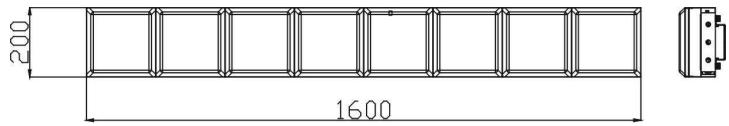

Afmetingen: 1600 × 200 × 104.5 ~mm

Gewicht: 7,5 kg

Elke inlichting kan veranderen zonder waarschuwing vooraf
U kan de LASTe versie van deze handleiding downloads via Onze website: www.beglec.com
