BEDIENUNGSANLEITUNG LED DEVIL II JBSYSTEMS LIGHT

Bedienungsanleitung DE

WARNING: GEFAHR! Setzen sie die Linse niemals direkter Sonneneinzahlung aus, auch nicht für eine kurze Zeit! Die direkte Sonneneinzahlung kann das Gerät zerstären oder zum brennen bringen!

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES-DESHACERSE DELAPARATO

VOOR DE IN GEBRUIKNAME

TECHNISCHE KENMERKEN

Netvoeding:

AC 100V 240V ，50/60Hz

Max verbruik:

23Watt

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen Si
diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschopfung der
Moglichkeiten, die these Gerat bietet, sowie zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von dekorativem Licht sowie zur Verwendung in Lightshows bestimmt.
• Extrem kompakter, DMX gesteuerter, LED Lichteffekt
• Dieser starke eye-catcher. LED Effekt ist ausgestattet mit 3 optischen Scheiben und 6 Linsen, ein unglaubliche brillianter, innovativer Effekt!
• 0-100% Dimmer und ultra schnelle Strobe-Funktion

• Verschiedene Benutzereinstellungen für maximale Flexibilität:

• DMX-Steuierung: 1 oder 3 Kanäle um den Dimmer/Strobe, Farben, Rotation Geschwindigkeit/Richtung

• Standalone: automatisch oder musikgesteuert mit eingebautem Mikrofon
• Master/slave: wunderbar synchronisierte Shows

Wahlweise CA-8-Fernsteuerung erhältlich

• Ausgestattet mit einer sehr leistungsfähigen 10 Watt RGBW LED

• Extrem leuchtende Farben verglichen mit Halogenlampen-Effekten

• Dynamischere Effekte verglichen mit Halogenlampen-Effekten
• Kein Lampenaustausch erforderlich!
• Extrem lange Lebensdauer!
  Sehr geringe Leistungsaufnahme

• Geringes Gewicht (keine Lampen-Trafos erforderlich)

• IEC Power Ein- und Ausgänge: Einfaches durchschnittlichen von bis zu 50 Geräten, nutzen sie hierfür das optionale IEC Kabel.

• Rückwarts kompatibel mit dem Led Devil

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden überprüfen.Solle the Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern setzen Sie sich unverzuglich mit Ihrem Handler in Verbindung.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung zum zukünftigen Nachschlagenitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geratsitte Bedienungsanleitung beifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

Bedienungsanleitung
LED DEVIL II
- Netzkabel
- Befestigungsbügel mit +2 Schrauben & 2 Muttern

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern den Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Drieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

• Aus Umweltschutzgründen Verpackungitte wiederverwenden oder richtig trennen.
• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Gerätsitte nach dem Transport in eine warme Umgebung eine Zeit zum Temperaturausgleich ausgeschalten stehen lessen. Kondensation kann zu Leistungsverlust des Geräts oder gar Beschäftigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen给你们, Kurzschluss oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen besteht,itte sofort Netzstecker ziehen und vom Stromkreis trennen.
• Gerät nur in gut belufteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm betragen.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Sicherstellen, dass sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Zur Einhaltung der Sicherheitsbestimmungen muss das Gerät geerdet sein.
  Gerat nicht an einen Dimmer anschließen.
• Ausschließlich vorschrifsmäßige Kabel zur Installation verwenden.
  Gerat nicht offen.
• Sicherung niemals reparieren oder überbrücken, sondern immer durch gleichartige Sicherung ersetzen!
• Bei Fehlfunktion Gerät nicht benutzen und sich mit Handler in Verbindung setzen.
• Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.
  Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

BESCHREIBUNG

1. Eingebautes Mikrofon
2. 14 Buchse zum Anschlieben der als Option erhältlichen CA-8-Steuerung.
3. DMX-Eingang: 3-poliger XLR-Stecker zum Anschlieben von gängigen DMX-Kabeln. Diese Eingang erhält Befehle von einem DMX-Controller oder im Master/Slave-Modus von einem anderen LED DEVIL II.
4. DMX-Ausgang: 3-polige XLR-Buchse zum Anschlieben des LED DEVIL II an das nachfolgende Gerät in der DMX-Kette oder im Master/Slave-Modus an einen anderen LED DEVIL II.
5. Großer Kuhlkörper für die 10W RGBW LED (nicht abdecken)
6. Netzanschluss mit IEC Buchse zum Anschluss an die Steckdose. + Netzausgang mit IEC-Anschlussdose: Sie können spezielles IEC Stromkabel benutzten, um diesen Ausgang einfacher mit dem Netzeingang des folgenden LED DEVIL II zu verbinden (max. 50 Geräte können sie verbinden)
7. Sicherungsfassung
8. DIP-Schalter zum setzen der DMX Adresse.
9. Linsen (Setzen sie die Linse niemals direkter Sonneneinstrahlung aus!)
10. Halter mit zwei Schrauben und einem Montierloch um das Gerät in eine Montagevorrichtung zu bringen.

ÜBERKOPF-MONTAGE

• Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchfuhren halten. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursichen. Überkopf-Montage verlangt entsprachende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muss verwendet werden und das installierte Gerät muss in regelmäßigen Abständen überprüft werden.
• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
• Gerät in gut belufteter Position installieren,weit entfrent von entflambaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 50cm einhalten.
• Gerät außerhalb der Reichweite von Personen und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.
• Vor Montage sicherstellen, dass die gewählte Position weniger stens das 10-fache Gerätegewicht aufnehmen kann.
• Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muss angebracht werden, die ein Absacken des Gerats von mehr als 20~cm verhindert, sollte die Befestigung brechen.

• Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!

• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!

• Betreiber muss sicherstellen, dass die Sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
• Installationen sollen jährlich durch qualifiziertes Fachpersonal inspiiert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

ELEKTKINSTALLATION + ADDRESSIERUNG

Wichtig: Die Elektroinstallation sollte nur von Fachleuten in Übereinstimmung mit den in ihrem Land geltenden Bestimmungen für elektrische und Mechanische Sicherheit ausgeführten werden. Elektroinstallation im DMX-Modus:

• Das DMX-Protokoll ist ein gängiges Hochgeschwindigkeitssignal, um intelligente Lichtsysteme zu steuern. Sie müssen ihren DMX-Controller und alle angeschlossenen Geräte mit einem hochwertigen symmetrischen Kabel hintereiner schalten (daisy chain).
• Es werden sowohl XLR-3pin als auch XLR-5pin-Stecker benutzt, allerdings ist der XLR-3pin gängiger, da diese Kabel mit symmetrischen Audiokabel kompatibel sind.

Stiftanordnung XLR-3pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+)

Stiftanordnung XLR-5pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+) ~ Pins4+5 erden nicht verwendet

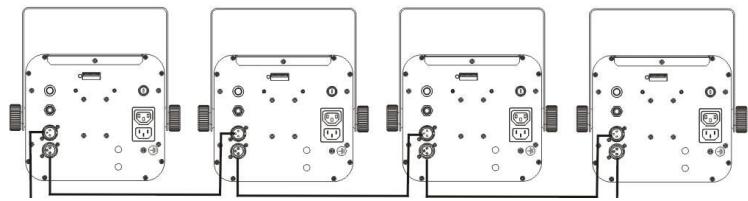

• T· Um durch Interferenzen verursachte Fehl Funktionen der Lichteffekte zu vermeiden, müssen Sie einen 90Ω bis 120Ω Abschlusswideran am Ende der Kette einsetzen. Verwendten Sie nimels Y-Splitter Kabel, dass fonctioniert nicht!
• Stellen Sie sicher, dass alle Geräte ans Netz angeschlossen sind.
• Jeder Lichteffekt in der Kette muss seine eigene Startadresse haben, damit er kennet, welche Befehle des Controllers er entschlussen muss. Im folgenden Absch Anleitung zum Einstellen der DMX-Adressen.

Einstellen der DIP-Schalter, um die richtige Startadresse zu erhalten:
Jeder der ersten 9 DIP-Schalter entspricht einem bestimmen DMX-Wert:

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9	#10
Wert	1	2	4	8	16	32	64	128	256	OFF = 3CH DMX mode ON = 1CH DMX mode

Sie können die Werte dieser Schalter kombinieren, um gleich welche Startadresse zwischen 1 und 512 zu erhalten:

Anfangsadresse = 01 → Schalter 1=ON Werte: 1

Anfangsadresse = 04 → Schalter 3=ON Werte: 4

Anfangsadresse = 07 Schalter 1 + 2 + 3 = ON Werte: 1 + 2 + 4 = 7

Anfangsadresse = 10 → Schalter 2 + 4 = ON Werte: 2 + 8 = 10

Anfangsadresse = 62 Schalter 2 + 3 + 4 + 5 + 6 = ON Werte: 2 + 4 + 8 + 16 + 32 = 62

BEDIENUNG DES GERÄTS

1. Standalone 1 Gerät:

Wichtig: die DMX-Adresse MUSS auf 001 eingestellt sein. (erster DIP-Schalter = ON, alle anderen sind OFF)

Dipswitch 2 hat zwei Funktionen:

OFF: Die eingebauten Programme laufen automatisch im Rhythmus der Musik ab.

ON: Auto Modus. Eight Chase (Dip Schalter 3ändert die Rotationsrichting, Dip Schakter 4,5,6ändern die Geschwindigkeit)

2. Zwei oder mehr Geräte in der Master/Slave-Einstellung:

Verbinden Sie 2 oder mehr Einheiten miteinander und verwenden Sie damit hochwertige symmetrische XLR Mikrofonkabel. Die Einheit, die kein Kabel an ihrem Eingang angeschlossen hat, Funktioniert als Master, die anderen sind die Slave-Einheiten.

Wichtig: An der Master-Einheit MUSS die DMX-Adresse auf 001 eingestellt sein. (erster DIP-Schalter = ON, alle anderen sind OFF) Die Slave-Einheiten können gleich welchen DMX-Adress-Wert haben, aber NICTT 001!

Sie konnen das Verhalten eines oder mehrerer Slave-Einheiten umkehren, indem sie die Position des DIP-Schalters Nr. 10 auf diesen Slavesändern. Versuchen Sie es einfach und schauen Sie, ob ein betterer Effekt erreicht wird. Eine Positionsänderung des DIP-Schalters Nr.10 auf dem Master hat keine Wirkung.

3. Schlieben Sie den optionalen CA-8-Controller für mehr Steuerfunktionen an:

Der CA-8-Controller kann nur im Standalone oder Master/Slave-Modus verwendet werden. Schließen Sie den Controller an den Buchseneingang des ersten Geräts (Master) an.Jetzt können Sie alle angeschlossenen Geräte steuern:

Stand by	Blackout des LED DEVIL II Geräts
Function	Drücken für1. die Strobe Funktion2. die 2 Light Strobe Function3. die Sound Strobe	Rotations Geschwindigkeit Auswahl1-8
Mode	Musk (LED OFF)	Automatisch ~ keine Musk (LED ON)

1. DMX-Modus:

Wenn die Geräte im DMX-Modus angeschlossen sind, können sie gemäß dem folgenden DMX-Diagrammen gesteuert werden:

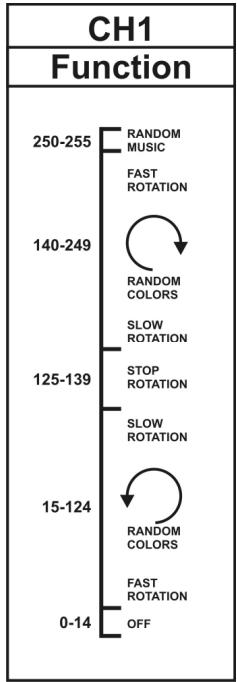

1 KANALMODUS
3 KANALMODUS

DMX512 Configuration
Ch1	Ch2	Ch3
Dimmer/Strobe	Color	Rotation
Open	248-255 Color 32	246-255 Stop
	240-247 Color 31
	232-239 Color 30
	224-231 Color 29
	216-223 Color 28
	208-215 Color 27
	200-207 Color 26
	192-199 Color 25
	184-191 Color 24
	176-183 Color 23
	168-175 Color 22
	160-167 Color 21
	152-159 Color 20
	144-151 Color 19
	136-143 Color 18
	128-135 Color 17
	120-127 Color 16
	112-119 Color 14
	104-111 Color 13
	096-103 Color 12
	088-095 Color 11
	080-087 Color 10
	072-079 Color 10
	064-071 Color 09
	056-063 Color 08
	048-055 Color 07
	040-047 Color 06
	032-039 Color 05
	024-031 Color 04
	016-023 Color 03
	008-015 Color 02
	000-007 Color 01

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerät ausschalten, Netzsteckerziehen und warten, bis es sich abgekühlt hat.

Während der Wartung sind folgende Punkte ganz besonders zu beachten:

• Sümmtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken))dürfen keine Anzeichen von Verformung aufweisen.
• Ist die Optik sightbar beschädigt (Sprünge oder tiefe Kratzer), dann mussen die entsprechenden Teile ausgewechselt werden.
• Netzkabel muss stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneert werden.
• Zur Vermeidung von Überhitzung müssen die Ventilatoren (sofern vorhanden) und Lüftungsschitze monatlich gereinigt werden.
• Gerätinnen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen.

• Reinigung der inneren und außeren optischen Linsen und/oder Spiegel mussen in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungssinglevahängen stark von der Umgebung ab: feuchte, verrauchte und besonderss verschutzte Umgebung führen zu größer Verschmutzung auf den Linsen.

• Mit weichem Tuch und gewöhnlichem Glasreiniger säubern.

• Alle Teile stets gut abtrocknen.
• Außere Optik mindestens alle 30 Tage säubern.
• Innere Optik mindestens alle 90 Tage saubern.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführten zu halten!

TECHNISCHE EINZELHEITEN

Netzspannung: ≈ 100V 240V,50 / 60Hz

Leistungsaufnahme: 23W

Max. Verbindungs Kapazität

über die IEC Ein-/Ausgane: 50 Stück

Sicherung: 250V T6,3A langsame Sicherung (20mm Glas)

Klangregler: Eingebautes Mikrofon

DMX Anschlasse: 3-pin XLR Stecker/Buchse

Benutzte DMX-Kanäle: 1 oder 3 Kanäle

Lichtquelle: 1x RGBW LED 10Watt

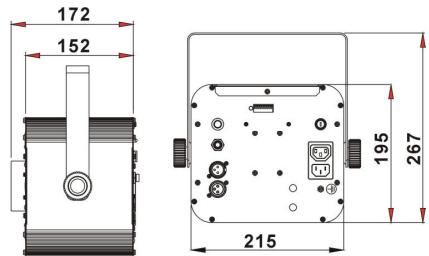

Abmessungen: 172 × 215 × 195 ~mm

Gewicht: 3,3kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden!

Sie konnen sich die neueste Version these Benutzerhandbuches von unserer Website herunterladen: www.beglec.com
