GEBRUIKSAANWIJZING LED DEVIL II JBSYSTEMS LIGHT

Gebruiksaanwijzing NL

t Hofveld 2 ~ B1702 Groot-Bijaarden ~ Belgium

OPGELET: GEVAAR! stel de lens nooit bloat aan direct zonlicht, zichs gedurende een korteperiode. Dit kan het toestel beschadigen en zichs brand verroorzaken!

NL-VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijkme manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volte te+kunnen profiteren van alle可想而知 het apparaat te gebruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTEN: NIEUWIGHEDEDEN, SPECIALE

ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgevegen.

• Het toestel is ontworpen om decoratieve licheffecten te produceren en kan eventueel worden gebruikt in Lichtshows.
• Een extreem compact, DMX gestuurd, LED effect
• Dit krachtige opvallende Led effect gebruikt 3 optische schijven voor het bekomen van een ongelooflijk brillant en innovatief Licht effect!
• Dimmer 0-100% en uiterst snelle strobe functie

• Verschillende werkmodi voor een maximum aan flexibilititeit:

• DMX controle: 1 of 3kanalen voor een volledige contrôle over dimmer/strobe, kleuren, rotatiesnelheid/richting.

• Standalone: werkt automatisch of op het ritme van de muziek dankzij de ingebouwde microfoon

• Master/slave prachtige gesynchroniseerde shows

• CA-8 remote controller verkrijgbaar in optie

• Op basis van een zeer krachtige RGBW LED van 10 watt:

• Prachtige briljante lichtbundels, vergeleken met effecten met halogeenlampen

• De effecten zich ook veel dynamischer dan effecten met traditionele halogeenlampen
• Geen lampen te verrangen!
  Extreme lange levensduur!
• Zeer laag verbruik

• Licht gewicht (geen zware lamptransformatoren)

• IEC stroom in/uitgangen: u kunt met optionele IEC kabels tot 50 toestellen met elkaar doorverbinden.

• Compatiblebel met de vorige Led Devil

Controleer voor het eerste gebruik van het apparaat of hetijdens het transport beschadigd werd. Mocht er schade+zijn, gebruik het dan Niet, maar raadpleeg eerst uw dealer.

Belangrijk: Dit apparaat verliet de fabrik in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauweurig volgt. Elke schade voorzaakt door verkeerd gebruik van het apparaat valt Niet onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankindementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controleer of de doos volgende onderdelen bevat:

• Handleiding
  LED DEVIL II
• Voedingskabel
• Ophangbeugel + 2 bouten & 2 ringen

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektrocutie zoveel möglich te vermijden mag u nooit de behuizing verwijders. Er bevinden zich geen onderdelen in het toestel die u zich kan herstellen. Laat der herstellungen enkel uitvoeren door een bevoegde technicus.

De blikksempijl die zich in een gelijkbenige driehoek befindt is bedoeld om u te wijzen op het gebruik de aanwezigheid van Niet-geisoleerde onderden met een "gevaarlijke spanning" in het toestel die voldoende kracht hebigt om een risico van elektrocutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur beschrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbol betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

• Om het milieu te beschermen, probeer zoveel möglichk het verpakkingsmateriaal te recycleren.
• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, waar het apparaat aan de omgevingstemperatuur waren wonneer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermiinden. Indien een vreemd voorwerp in het apparatusaat geraakt,要去 U het direct van het lichtnet afkoppelen.
• Plaats de installment op een plaat met goede ventilatie, ver van brandbare materialien en/of vloeistoffen. De installment moet op minstens 50~cm van de muren rondon geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
• Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en maak het regelmatig schoon.
• Houd het apparaat UIT de buurt van kinderen.
• Dit apparaat mag Niet door onervaren personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• Verzeker er U van dat er zich onder deplaats waar het toestel worden geinstalleerd geen ongewenste Personen bevindenijdens het bevestigen en losmaken alsook bij het onderhoud.
• Trek alsijd de stekker uit wanneer het apparaat gedurende langere tijd Niet worden gebruikt of alvorens te beginnen met de onderhoudsbeurt.
• De elektrische installmentie behoort uitsluitend uitgevoerd te worden door bevoegd personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller dan die aangegeven op de hinterzijde van het toestel.
• De elektrische kabel behoort alsigt in uistekende staat te zijn. Zet het apparaat onmiddelijk af als de elektrische kabel gekneud is. De kabel要去 verrangen worden door de fabrikant zich, zijn dealer of vergelijkbare bekwame personen om een brand te voorkomen.
• Laat de elektrische draad nooit in contactkommen met andere draden.
• Volgens de veiligheidsvoorschriften要去 deze installmentie geaard worden.
• Sluit het apparaat Niet aan op een elektronische dimmer.
• Gebruik als dem gebrachten und die gebrachten gehaltstätten, die zu den Vorjahres gehalten.
• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen.
• Herstel nooit een zekering en overbrug de zekeringhouser nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.
• In geval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.

• De behuizing en de lenzen要去en verrangen worden als ze zichtaar beschadigd+zijn.

• Gebruik best de originele verpakking als het toestel vervoerd moet worden.

• Om veiligheidsredenen is het verboden om modificaties aan het toestel aan te brengen.

Belangrijk: Kijk nooit rechtstreeks in de lichtbron. Gebruik het lichteffect Niet in de aanwezigheid van Personen die lijden aan epilepsie.

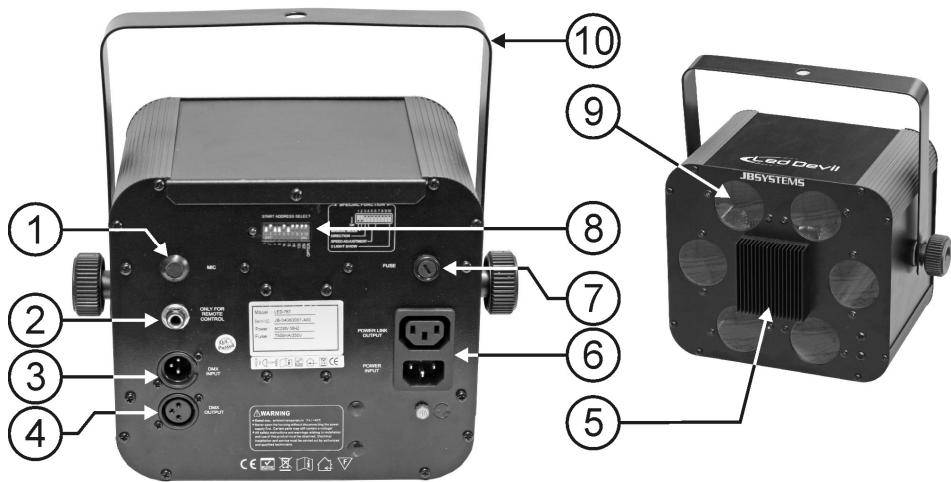

BESCHRIJVING:

1. Ingebouwde microfoon
2. 14 jack aansluiting voor het verbinden van de optionele CA-8 controller.
3. DMX ingang: mannelijke 3pins XLR-connector voor het aansluien van universele DMX-cables. Deze ingang kan instructies krijgen van een DMX-controller of van een andere LED DEVIL II in master/slave modus.
4. DMX uitgang: vrouwelijkke 3pins XLR aansluiting om de LED DEVIL II met het volgende toestel in de DMX keten te verbinden of om een andere LED DEVIL II aan te sluiten in master/slave modus.
5. Koelplaat voor de 10W RGBW Led (niet bedekken)
6. Voedingsconnector met IEC stekker: sluit hier de meegeleverde stroomkabel aan. Voedingsuitgang via IEC stekker: u kunt speciale mannelijke/vrouwelingte IEC voedingskabels gebruiken om deze uitgang met de voedingsingang van de volgende LED DEVIL II te verbinden. Dit staat het bekabelen veel eenvoudiger. (max. 50 toestellen können gelinkt worden)
7. Zekeringhoulder
8. Dip schakelaars: hiermee kurz u het DMX adres of enkele automatische functies instellen.
9. Lenzen (nooit blootstellen aan direct zonlicht!)
10. Ophangbeugel met 2 spanknoppen en een gat om een bevestinghaak te monteren.

OPHANGEN VAN HET APPARAAT

• Belangrijk: De installmente van het toestel mag uitsluitend door bekwaam onderhoudspersoneeel uitgevoerd worden. Onjuiste plaitsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vert gevel ervaring. U behoort de grenzen te respecteren aan de werklast; ergende installereringmaterialen要去en worden gebruikt; deeiligheid van het geinstalleerde toestel要去 regelmatif worden gecontroleerd.
• Overtuig U ervan dat het gebied onder installmentieplaats vrij is van ongewenste Personenijdens hetplaatsen, het weghalen en het onderhoud.
• Installer het toestel op een goed geventileerde plaat, ver van brandbare stoffen en/of vloeistoffen. Het toestel要去 worden bevestigd op minstens 50~cm van de omringende muren.

• Het toestel moet worden geinstalleerd buiten het bereik van iedereen en weg vanplaatsen waar men mag lopen en zitten.

• Alvorens tot hetplaatsen over te gaan, moet men controleren dat de minimum punbelasting van de installmentatieplaats 10 keer het gewicht van het toestel bedraagt.

• Gebruik bij het installereren van het toestel altdijd een gewaarmerkte veiligheidskabel die 12 keer het gewicht van het toestel kan dragen. Deze bijkomende veiligheidsbevestiging要去zo worden aangebracht dat geen deel van het toestel meer dan 20~cm vallen kan als de hoofdbeveiliging faalt.
• Het apparaat要去 goed worden vastgezet; aan een vrij zwaaiende montage mag zichs nicht gedacht worden.
• Bedek geen ventilatieopengen, anders zou dit oververhitting tot gevolg kuren hebben.
• De gebruiker moet er zich van verzekeren dat de installations met betrekking tot de verilgheid en de technische mechanismiek door een expert zijn goedgekeur aldovrens ze voor de eerste keer te gebruiken. Elk maar要去en de installations worden gekeurd door een vakman om te controlleren of de verilgheid nog steeds perfect is.

ELEKTRISCHE INSTALLATIE + ADRESSERING

Belangrijk: De elektrische installmentie zou alleen uitgevoerd要去en worden door een bekwaam person volgens de voorschriften voor elektrische en mechanische verilgheid in uw land.

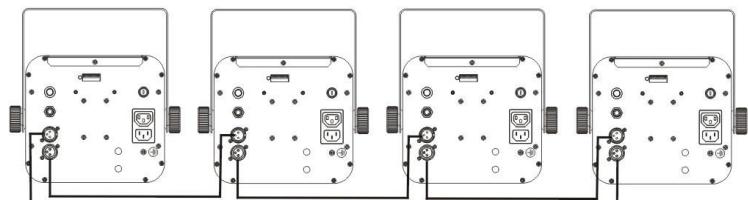

DMX INSTALLATIE

• Het DMX-protocol is een veel gebruikt hogesnelheidssignaal om lichtuitrustingen te bedieren. U要去 uw DMX bediening en alle units met een gebalancecerde kabel van goede kwaliteit doorverbinden.
• Zowel de 3pins-XLR als de 5pins-XLR connector worden gebrukt, de 3pins-XLR is darüber mehr Popular want denen kabels zich compatibel met symmetrische microfoonkabels.

Pin layout XLR-3pin: Pin1 = GND ~ Pin2 = Negatif signala(-) ~ Pin3 = Positief signala(+)

Pin layout XLR-5pin: Pin1 = GND ~ Pin2 = Negatif signal ( - ) ~ Pin3 = Positief signal (+) ~ Pins4+5 nicht in gebruik.

• Om vreemd gedrag van de lichteffecten,verooraakt door storing, te voorkomen, moet u een aflsuitweerstand van 90 tot 120 aan het eind van de keten gebruiken. Gebruik nooit Y-splitkabel, dit za eenvoudig weg Niet werken!
• Weet zeker dat alle units op het Lichtnet�zijn aangesloten.
• Elk lichteffect in de keten heeft een eigener DMX startadres nodig zDat het weet welke commando's van de bediening het moet ontcijferen. In de volgende sectie za u leren hoe het DMX adres in te stellen.
  0~120 ohms resistor

Hoe de DIP-schakelaars gebruiken om het gewenste DMX startadres in te stellen:
Elk van de eerste 9 DIP-schakelaars stemt overeen met een bepaalde DMX-waarde:

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9	#10
Waarde	1	2	4	8	16	32	64	128	256	OFF = 4 DMX kanalen ON = 1 DMX kanaal

U kurz de waarden van deze schakelaars combineren om zo om het even welk startadres:tussen 1 en 512 te gekommen:

Startadres = 01

→ schakelaar 1=ON

waarde: 1

Startadres = 04

→ schakelaar 3=ON

waarde: 4

Startadres = 07

→ schakelaar 1+2+3=ON

waarde: 1 + 2 + 4 = 7

Startadres = 10

→ schakelaar 2+4=ON

waarde: 2 + 8 = 10

Startadres = 62

→ schakelaar 2+3+4+5+6=ON

waarde: 2 + 4 + 8 + 16 + 32 = 62

BEDIENING VAN HET TOESTEL

1. 1 autonoom toestel:

Belangrijk: het DMX adres MOET ingesteld worden op 001 (eerste DIP switch = ON, all de andere staan op OFF).

Dipswitch 2 heeft een dubbele functie:

OFF: de ingebouwde programma's werken op het ritme van de muziek.

ON: Automatische modus zonder invloed van de muziek (dip switch 3 verandert de draairichting, dip switch 4,5,6 verandert de rotatingsnelheid)

2. Twee ofeer toestellen in master/slave opstelling:

Verbind 2 of meer toestellen met mekaar via gebalanceerde XLR microfonkabels van goede kwaliteit. Het toestel waar geen kabel aangesloten is in zich ingang za reageren als master, de andere toestellen zijn slave toestellen.

Belangrijk: Op het master toestel MOET het DMX adres ingesteld worden op 001 (eerste DIP switch = ON, all de andere staan op OFF). De slave toestellen konnen elke DMX adres aannemenaar NIET 001. U kan het gedrag van eén of meerdere van de slave toestellen omkeren door de positie van DIP-switch n^10 op deze toestellen te veranderen. Probeer het gewoon eens en kijk of het effect better tot zijn recht komt. De DIP-switch n^10 veranderen op het master toestel heeft geen efect.

3. Een betere controde dank zich de CA-8 controller:

De CA-8 controller kan enkel gebrukt worden in standalone (autonom) of master/slave modus. Sluit de controller via de jack ingang aan op het eerste toestel (master). Nu kut u alle tostellenden controleren:

Stand by	Blackout van de LED DEVIL II (LED aan)
Function	Druk op de toets om 1. de strobo functie te activeren 2. de dubbele strobe functie te activeren 3. de muzikale strobe functie te activeren	Keuze van de rotatie /能力和 1-8
Mode	Werking op de muziek (LED UIT)	Automatische werkung (LED aan)

4. DMX-modus:

In DMX modus kurz u de toestellen besturen via 1 of 3 kanalen:

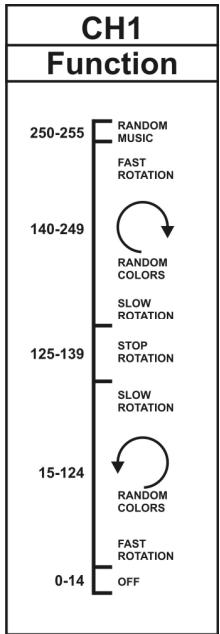

1 KANAALS MODUS

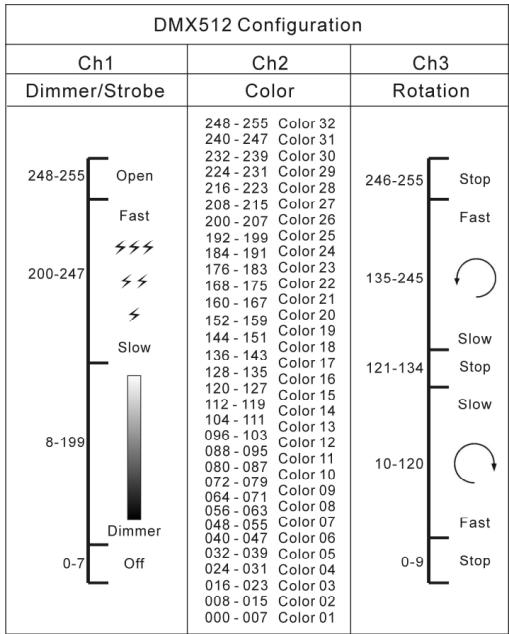

3 KANAALS MODUS

ONDERHOUD

• Overtuig U ervan dat de zone onder de installmentieplaatsvrij is van ongewenste personenijdens het onderhoud.
• Zet het toestel UIT, trek de netstekker UIT het stopcontact en wacht tot het toestel is afgekoeld.

Bij inspectie要去en de volgende punten worden gecontroleerd.

• Alle schroeven en onderdelen die gebrukt worden om het te toestel te installereren要去en goed vastgedraaid worden en mooten Niet verroest zich.
• Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers) mogen absolut nicht verworgen den.
• Wonneer een optische lens klaarblijiek beschadigd is door barsten of diepe krassen, dan要去 deze verzvangen worden.
• De stroomkabels要去en steeds in perfekte verkeren en dieren verrangen te worden wanner er zichs maar een Klein probleem ontdekt word.
• Om het toestel te beschermen gegen oververhitting, behoren de ventilatoren (als die er zich) en de ventilatieoppeningen elke maand gereinigd te worden.
• De binnenkant van het toestel behoort elk年龄段ereinigdt worden met een stofzuiger of een luchtspuit.

• Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegelts moet regelmatin worden uitgevoerd om een zo goed möglichke lichtuistralinge te verkrijgen. Hoe vaak ze schoon要去en worden gemaakt hangt af van de om经营活动 waar het toestel worden gebruikt: een klamma, rokerige of bijzonder vuile om经营活动 kan een grotere oepenhopping van vuil veroorzaken op de optische ultrusting.

• Reinig met een zachte doek en gebruik normale glasreinigende producten.

• Droog de onderdelen.altijd zorgvuldig af,
• Reinig de uitwendige optische uitrusting minstens een keer per maand.
• Reinig de inwendige optische uitrusting minstens om de 3 maanden.

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant worden uitgevoerd door vakbekwaam personneel!!

Max. aantal toestellen die via de IEC in/uitgangen

kunnen aangesloten worden:

Zekering:

Geluidscontrole:

DMX verbinding:

Aantal DMX kanalen:

Lamp:

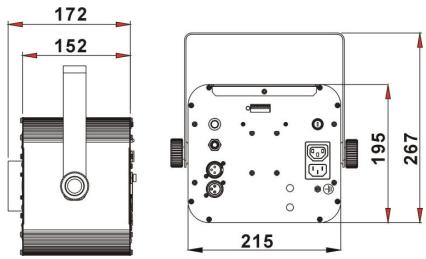

Afmetingen:

Gewicht:

50 stuks

250 V/T6,3A trage zekering (20 mm glas)

Inwendige microfoon

3 pins XLR mannelijk/ vrouwelijk

1 of 3 kanalen

1RGBW LED 10Watt

172 × 215 × 195 mm

3,3kg

Elke informatatie kan zonder voorafgaande waarschuwing gewijzigd worden

U kan de LASTe versie van deze handleiding downloads via Onze website: www.beglec.com
