BEDIENUNGSANLEITUNG PHI CABASSE

OWNER'S MANUAL • BETRIEBSANLEITUNG

Cabasse

www.cabasse.com

①

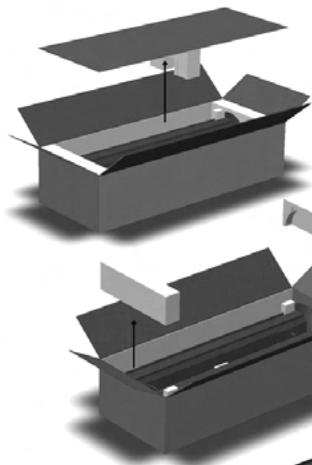

DéBALLAGE PHI COLONNE UNPACKING PHI FLOORSTANDER AUSPACKEN DER PHI SÄULE

2

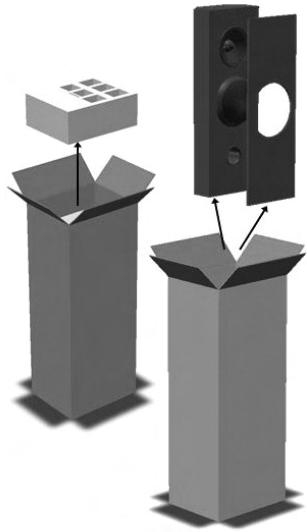

DéBALLAGE PHI SATELLITE UNPACKING PHI SATELLITE AUSPACKEN DER PHI SATELLIT

3
4

5

6

Sie haben kürzlich Cabasse Lautsprecher erworben und wir danken Ihnen für das uns entgegenbebrachte Vertrauen. Damit Sie den unvergleichlichen Musikgenuss der Cabasse Lautsprecher über lange Zeit genießen konnen, empfehlen wir Ihnen diese Hinweise vor Inbetriebnahme der Lautsprecher sorgfältig zulesen.

Das Cabasse PHI SYSTEM ist eine Audio-Video Anlage, welche die aus der anspruchsvollen ARTIS Reihe stammende SCS Technologie (Source à Cohérence Spatiale) weiterführrt. Mit den PHI Lautsprechern in Verbindung mit einem Santorin 21 Subwoofer, können Sie ein sehr anspruchsvolles System zusammenstellen: Konfiguration 5.1 (5 Kanal-Wiedergabe), 6.1, 7.2...)

SICHERHEITSHINWEISE

Bedeutung der Symbole :

Der Blitz mit Pfeilspitze in einem gleichseitigen Dreieck dient als Warnhinweis für unisolierte Stromspannung

innerhalb des Gerätegehäuses, die stark genug sein kann, um eine Stromschlaggefahr zu bilden.

Das Ausrufezeichen in einem gleichseitigen Dreieck dient als Warnhinweis für umfangreiche Bedienungs- und Instandhaltungshinweise in der beiliegenden Dokumentation.

Hinweise: Alle Sicherheits- und Verwendungshinweise müssen vor der Inbetriebnahme aufmerksam gelesen werden.

Hinweise beachten: Es muss grundsätzlich auf diese Hinweise Bezug genommen werden.

Warnhinweise beachten: Die Warnhinweise am Produkt oder in den Gebrauchsanleitungen sind grundsätzlich zu beachten.

Hinweise befolgen: Alle Verwendungs- und Durchführungshinweise müssen genauestens befolgt werden.

Reinigung: Vor jeder Reinigung ist der Gerästecker zuziehen. Keine flüssigen oder Sprüh-Reinigungsmittel verwenden. Am besten eignet sich ein feuchtes Tuch.

Zubehör:itte nur vom Hersteller empfohlene Zubehörteile verwenden. Ansonsten besteht Unfallgefahr.

Wasser und Feuchtigkeit: Das Gerätarf nicht in der Nähe von Wasser, z.B. in der Nähe einer Badewanne, einer Spüle, eines Swimmingpools, in einem feuchten Keller o.a., benutzt werden.

Rollwagen und Standfuße - Die Geräte sollenn nur mit vom Hersteller empfohlenen Rollwagen oder Standfußern verwendet werden.

Warning für transportable Rollwagen

Unterlage: Das Gerät nicht auf unstabile Unterlagen, z.B. Standfuß, ein Stativ, Tisch, Regale o.a. stellen, wo es herabfallen und Verletzungen verursachen können.

Belüftung: Das Gerät so unterbringen, dass die Eigenbelülfung nicht beeinträchtigt wird. Nicht auf ein Bett, Sofa, eine Decke o.ä. stellen, weil sich die Belüftungsöffnungen verstopfen konnten. Esarf gegen der Gefahr des Luftmangels auch nicht stark eingengt werden, z.B. auf schmalen Regalen oder

in einem geschlossenen Schrank.

Stromversorgung: Das Gerätarf nur an eine Stromquelle angeschlossen werden, wie in der Gebrauchsanleitung oder auf dem Aufdruck beschrieben ist. Wenn Sie sich der verfügbaren Stromstärke nicht sicher sind, wenden Sie sichitte an ihren Fachhändler oder ihren Elektrizitätsversorgungsbetrieb.

Schutz der Netzanschlussleitungen: Die Netzanschlussleitungen * dürfen nicht gequetscht oder eingeklemmt werden (z.B. von anderen, darauf stehenden Geräten). Es muss insbesondere auf die richtigen Anschüsse gehetet werden.

Gewitter: Aus Sicherheitsgründen sollen das Gerät bei Gewitter nicht benutzt werden. Wenn es längerere Zeit unbenutzt bleibt, sollenn Stecker und Antennenanschluss hersausgezogen werden, um Blitzeinschlag oder Beschädigungen durch elektrische Überlastung vorzubeugen.

Elektrische Überlastung: Verlängerungsleitungen oder Steckdosen nicht überlasten. Feuer- oder Stromschlaggefahr!

Fremdkörper und -flüssigkeiten: Daraufachten, dass keine Fremdkörper oder Flüssigkeiten in das Gerät gelangen. Feuer- oder Stromschlaggefahr!

Wartung und Pflege: Instandhaltungsarbeiten, die über die in der Gebrauchsanleitung beschriebenen Vorgänge hinausgehen, sind von qualifizierten Fachräften auszufahren.

Instandhaltung: In folgenden Fällen muss der Gerästecker gezogen und das Gerät von einer qualifizierten Fachkraft geprüft werden:

■ Beschädigung an Netzkabel oder Anschluss.
Fremdkörper oder -flüssigkeiten im Gerät.
Das Gerät hat im Regen gestanden oder wurde mit Wasser bespritzt.
Das Gerät scheint nicht einwandfrei zu Funktionieren, obwohl Sie es normal benutzen. Nur die in der Gebrauchsanleitung beschriebenen Bedienelemente)dürfen Sie selbst ausprobieten. Alle sonstigen Eingriffe sind von einer qualifizierten Fachkraft auszuführen.
Das Gerät ist heruntergefallen oder das Gehäuse ist beschädigt.
Die Geräteleistung scheint beeinträchtigt zu sein.

Ersatzteile: Wenn bei der Reparatur Teile ausgewechselt wurden, stellen Sieitte)sicher, dass der Techniker die vom Hersteller empfohlenen Ersatzteile oder solche Teile verwendet hat, die die gleichen Merkmale wie die Originalteile besitzen. Ansonsten besteht Feuer- oder Stromschlaggefahr o.a.

Kontrollen: Nach jedem technischen Eingriff sollte die Gerätesicherheit von einer qualifizierten Fachkraft kontrolliert werden.

Wärme einwirkung: Das Gerät muss von Wärmequellen wie Heizkörpern, Heizelementen, Verständern oder sonstigen Teilen, die starke Wärme erzeugen, ferno gehalten werden.

Plastikbeutel: Bewahren Sieitte die zur Verpackung gehorenden Plastikbeutel außer Reichweite von Kindern auf, sonst droht Erstickungsgefahr!

AUSPACKEN DER LAUTSPRECHERBOXEN

Öffnen Sieitte den Karton,um nach und nach jeder einzelne Element Ihres PHI SYSTEMS herauszuholen.Wir empfehlen Ihnen die Verpackung aufzubewahren und diese flach zu lagern fur eine spätere Verwendung.

MONTAGE UND AUFBAU

Vorsicht

Bitte gehen Sie vorsichtig mit dem 12 Kg schweren

Subwoofer um,
damat Siie sich
nicht verletzen.

Vorsicht

Um Brandrisiken und Stromschlaggefahr zu vermeiden, halten Sieitte die Laufsprecher von Feuchigkeit und Wasser fern.

Vorsicht

Um eine Erstickungsgefahr zu vermeiden

bewahren Sie

bitten die

Verpackung welt entfernt

von Kindern auf.

DIE EINZELNEN BESTANDTEILE IHRES SYSTEMS

2,3,5,6 oder 7 PHI Satelliten
1 aktiver Santorin 21 Subwoofer

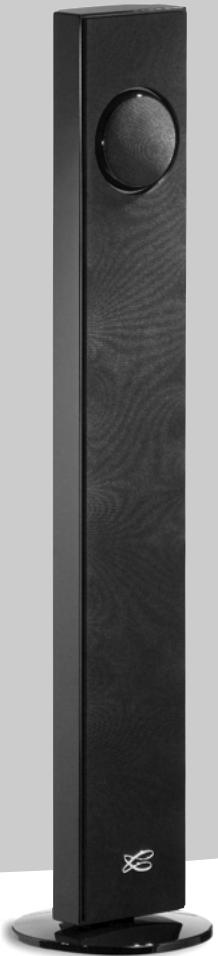

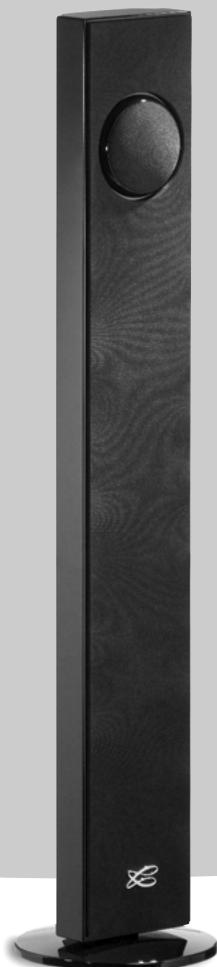

PHI-Satellit Säule

Die Säulenversion des PHI -Satellit Swird ebenerdig aufgestellt.
Durch die „silent block“ -Vorrichtung im Sockel ist ein{sicherer} Stand auf jeder Art Boden gewährleistet.

PHI-Satellitez Central/Wand

Bei dieser Version können Sie wahlweise:

den Satelliten auf seinem Sockel horizontal oder vertical auf oder unter einem Fernsehgerät oder auf einem Regal anbringen ③ ④.

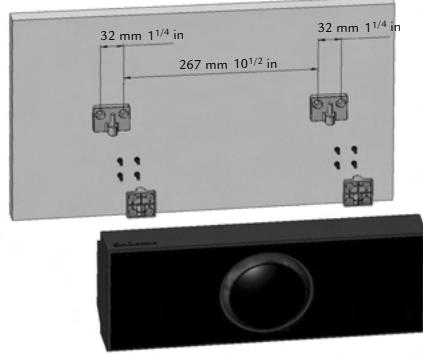

den Satelliten horizontal an der Wand anbringen. Hierzu werden die beiden mitgelieferten Halterungen mit 2 Schrauben an der Wand befestigt;
den Satelliten senkrecht an der Wand anbringen (Front- oder Surroundlautsprecher) Hierzu werden die beiden mitgelieferten Halterungen mit 2 Schrauben an der Wand befestigt. Vorher müssen jedoch die beiden Träger an der Rückseite des Satelliten abgeschraubt, um 90^ gedreht und wieder angeschaubt werden ⑧.

AUFSTELLUNG DES PHI SYSTEMS

Da alle Satelliten des PHI identisch sind, können diese für jeder Kanal ihrer Anlage verwendet werden. Alle Satelliten sind magnetisch abgeschirmt, um jegliche Einstreung in ihren Fernseher zu verhindern, damit können diese direkt darüber einer Bildquelle aufgestellt werden.

■ Kein Mobiliar (Tisch, Sessel, usw.) sollte die direkte Abstrahlung von den Lautsprechern zum Hörer beeinträchtigen.
Die beiden vorne links und rechts aufgestellten Satelliten müssen in Richtung des Hörplatzes abstrahlen und das Bild sollen möglich stimmig stehen, mit jeweils einem Abstand von 2 bis 5 Metern zwischen dem Bild und den Satelliten.
Der Center-Satellit sollte so nahe wie nur möglich an das Bild angekoppelt werden, entweder über, unter oder direkt auf den Fernseher stehend. Der Center-Satellit sollte mittig auf dem Fernseher stehen, damit eine Koharenz zwischen dem Bild und den Dialogen aus dem Satelliten entsteht.
Die hinteren Satelliten sollen möglichst in Ohrhöhe oder hoher und leicht hinter dem Hörplatz aufgestellt werden.
Der Subwoofer sollte möglichst in der vorderen Hälfte des Hörraums aufgestellt werden. Jedoch ist es wichtig, den genauen Aufstellungsplatz des Subwoofoers zu orten, indem man diesen an verschiedene Punkten des Hörraums ausprobiert. Der Klang ist immer raumbedingt.

ANSCHLUSS 2.1 SYSTEM

Vorsicht

Vor dem Anschlussitte Verstärker und Subwoofer ausschalten, am besten indem Sie die Netzstecker der genannten Geräteziehen.

Verbinden Sie mit Hilfe des Lautsprecher-Kabels die Eingänge HIGH-LEVEL INPUT am Subwoofer mit den Lautsprecherausgängen am Audio-Veränder. Dann verbinden Sie den Ausgängen HIGH-LEVEL OUTPUT am Subwoofer mit die Eingänge am Eole 2 Satelliten. Überprüfen Sieitte, dass alle Lautsprecherkabel phasengleich angeschlossen sind (+/rot auf +/rot und schwarz/- auf schwarz/), und dass alle Linken Ausgängen mit Linken Eingänge angeschlossen sind.

ANSCHLUSS 5.1 SYSTEM

Vorsicht

Um einem Stromschlagrisiko vorzubeugen, vergewisern Sie sich, dass Sie den Netzstecker bis zum Anschlag in die Subwoofer-Gerätebuchse hineingedrückt haben.

Vorsicht

Bitte verwenden Sie nie beschädigte Kabel; Kontakte und elektrische Kurzschlüsse können ihre Anlage unwiderruflich beschädigen. Vor der Inbetriebnahme sollen Die sich vergewisern, dass alle Phasen stimmen, indem Sie überprüfen ob die + /roten Klemmen des Verständerkers mit den + /roten Klemmen der Satelliten verbunden sind. Bitte überprüfen Sie nach dem gleichen Muster die-/schwarzen Klemmen.

■ Verbinden Sie mit dem CINCH-Kabel einen Eingang LINE IN am Subwoofer mit dem Ausgang SUBWOOFER/LFE am Audio/Video-Veränder.

Kontrollieren Sieitte,ob alle Anschlussund Verbindungen korrekt durchgefuhrt wurden:Satelliten und Subwoofer-Verbindungen mit Ihrm Audio-Videooverstarker.Vergewissern Sie

sich, dass alle Satelliten korrekt aufgestellt wurden, sodass Ihr Audio-Videoveränderkarten auch die richtigen Satelliten ansteuert. Überprüfen Sieitte, dass alle Lautsprecherkabel phasengleich angeschlossen sind (+/rot auf +/rot und schwarz/- auf schwarz/-. Ein nicht korrekt angeschlossenes Kabel kann einen Signalverlust verursachen. Sobald Sie diese Überprüfung durchgeführten haben, konnen Sie ihren Subwoofer und ihren A/V Veränderkarten ans Netz anschliessen.

EINSTELLUNGEN DES SANTORIN 21 AKTIV SUBWOOFERS

Bitte überprüfen Sie, ob der Netzspannungsschalter 115V/230V A korrekt eingestellt ist. Der Ein/Aus-Schalter B des Subwoo- ofers verfugt uber 3 Positionen:

ON Permanent eingeschaltet

AUTO Einsatzaltautomatik. Das System schaltet sich automatisch ein oder aus, je nachdem, ob ein Signal aus dem A/V-Veränderer anliegt oder nicht. Um das System auszuschalten, reicht es den A/V-Veränderer auszuschalten.

OFF Ausgeschaltet

Stellen Sieitte den Schalter auf AUTO oder ON.

TECHNISCHE DATEN DES PHI SYSTEMS

AKTIV SUBWOOFER SANTORIN 21
Max. Schalldruck	114 dB
Phasenschalter	0°normale Phase 180°umgekehrte Phase
Signaleingänge	2 tief - 2 hoch
Stromversorgung	115 / 230V AC-50 / 60 Hz
Max. Leistungsaufnahme	165 W
Standby Stromverbrauch	0,49W @ 230VAC 0,5W @ 115VAC
Stromverbrauch Off-Modus	0,04W @ 230VAC 0,04W @ 115VAC
Zulässige Umgebungstemperatur für Betrieb	von +5°C bis +35°C
Zulässige Umgebungstemperatur für Lagerung	von -5°C bis +40°C
Zulässige Luftfeuchtigkeit für Betrieb	von 40% bis 70%

CROSSOVER Drehen Sieitte das Potentiometer ©bis zur Position 140 Hz beim 2.1 System und 180hz beim 5.1 System auf.
■ VOLUME Der Pegel wird nach Ihr Empfinden eingestellt. Ein Mittelwert wird erzielt wenn man das Potentiometer Volume (LEVEL) auf 12 Uhr stellt. Um eine perfekte Feinabstimmung zu erzielen empfehlen wir Ihnen, diese an einer Stereoquelle zu tätigen (CD). Dank des Ihres A/V-Veränderkers konnen Sie dann ihren LFE Kanal bereits einpegeln.
PHASE Im Normallyfall sollte der Schalter (E) auf 0^ stehen, Dennoch empfehlen wir Ihnen die folgenden 2 Einstellungen.
- Der Schalter (E) auf 0^ stellen, wenn die vorderen Satelliten und der Subwoofer einen Halbkreis in Bezug auf ihren Hörplatz bilden.
- Das Potentiometer auf 180^ stellen wenn Ihr Subwoofer 1,5 Meter nach vorne oder nach hinten, in Bezug auf den von Satelliten gebildeten Halbkreis, entfernt stehen.

EINSTELLUNG IHRES AUDIO/VIDEOVERSTÄRKERS ①

Die Folgende Tafel zeigt Ohnen an, welche Einstellungen im „SET-UP" Menu Ihr Audio/Video-Verständerkers vorzunehmen sind :

Lautsprecher	Einstellung A/V-Veränderer
FRONT LEFT	SMALL
FRONT RIGHT	SMALL
CENTER	SMALL
SURROUND LEFT	SMALL
SURROUND RIGHT	SMALL
SUBWOOFER/LFE	ON / 140 Hz

Nach Wahl des Modus „ON“ für den Subwoofer, regeln Sie dessen Übernehmefrequency auf 140 Hz.

PHI SYSTEM®	Verwendung	Benutzung	Wege	Chassis		Wirkungs-grad 1W/1m	Übergangs-frequenz (Hz)	Phase
				Koaxial Mittel-Hochtöner (cm)	Tief-Mitteltöner* (cm)
PHI Satelliten Saïle	Boden	System für 2/7 Kanäle	2,5	DOM24/10T15 SOFT DOME/P2C* 2,6 cm/10 cm	10T15 P2C* 10 cm	93 dB	680-3 100	-
PHI Satelliten Zentral/Wand	am/unter Fernsehen/Wand	System für 2/7 Kanäle	2,5	DOM24/10T15 SOFT DOME/P2C* 2,6 cm/10 cm	10T15 P2C* 10 cm	93 dB	680-3 100	-
Santorin 21	Boden	Subwoofer	1	-	21TMT3 21 cm	Aktiv	regelbar	regelbar 0°-180°

FEHLERSUCHE

Sollete ein Fehler an ihrem PHI SYSTEM auftreten, schalten Sieitte ihren Veränder aus. Suchen Sieitte den Fehler indem Sie sich an die folgende Beschreibungstafel lehnen. Im Falle, dass Sie den Fehler nicht beheben konnen, rufen Sieitte unseren Verbraucherservice an odernehmen Kontakt mit ihrem Handler auf.

Fehler	Lösungen
PHI SYSTEM® funktioniert nicht	· Vergewissern Sie sich, dass Verständner und Subwoofer am Netz angeschlossen sind, und dass diese auf Position ON oder AUTO stehen. · Vergewissern Sie sich, dass die richtige Eingangsguille ausgewähl wurde (Video, CD, DVD, BD, Tuner...). · Überprüfen Sie die Laufsprecheranschlüsse. · Schalten Sie Ihren Subwoofer auf ON oder AUTO. · Vergewisern Sie sich, dass der Anschluss per koaxiale Digitalkabel oder Lichtleiter zwischen Ihr dem DVD-Player und Hhrem A/V-Verständner korrekt ist.
Zu weniger oder zu viel Bass	· Stellen Sie ihren Subwoofer in Wandnama oder in einer Ecke auf, sodass Sie mehr Tiefbass erzielen. · Entfernen Sie ihren Subwoofer von ihrer Wand oder Ecke, sodass Sie weniger Tiefbass erzielen. · Passen Sie das Volume Potentiometer Ihr gewünschten Basspegel an. · Passen Sie den LFE Pegel Hhres Verständersen an.
Keinen Surround Klang	· Überprüfen Sie, ob die Einstellungen Ihres A/V-Verständersen richtig sind.

PFLEGE DER LAUTSPRECHER

Ihr PHI SYSTEM® kann mit einem weichen Tuch gesäubert werden,

bitte benutzen Sie keine Atz- oder Reinigungsmittel die in die Lautsprecher fließen konnten.

Bitte benutzen Sie keine Lösungsmittel, keine Chemikalien oder Reinigungsmittel, die Alkohol, Salmiakgeist oder Scheuermittel enthalten.

Den Stoffbezug Ihrer Satelliten konnen Sie, falls notwendig, mit einem Staubsauger reinigen, Vorsicht! Der Lautsprecher sitzt ganz nahe hinter dem Stoffbezug, ein zu starkes Saugen kann ihren Satelliten beschädigen.

Wenn Sie unseren Aufbau- und Verkabelungs-Empfehlungen folgen und Sie sich nach der Bedienungsanleitung orientieren, ist ein perfektes Funktionieren Ihr's PHI SYSTEMS gesichert. Zufriedene Kunden schreiben uns jeder Tag, und das ist für uns die einzste Belohnung.

WEEE KENNZEICHNUNG

Behandlung der Elektro- und Elektronik-Altgeräte (Verwendbar in die Europäische Union)

Dieses Symbol, das eine durchgestrichene Abfalltonne auf Rädern darstellt, ist auf dem Produkt angebracht und bedeu-

tet, dass diesen Produkt nicht als unsortingen Siedlungsabfall zu beseitigen ist.

Es muss in eine Sammlungspunkt für die Behandlung von Elektro- und Elektronik-

Altgeräte eingerichtet sein. Versichernd, dass these Produkt auf geeignete Weise beseitigt ist, Sie werden themselves, die potentiellen negativen Folgen für die Umwelt und die Humangesundheit vorzubeugen. Recycling von Baustoffe wird themselves, die Bodenschätzen zu bewahren. Für jeder zusätzliche Information bezüglich des Recyclings these Produkttes können Sie mit ihrer Stadtverwaltung, ihrer öffentliche Rücknamestelle oder dem Geschäft kontaktieren, wo Sie das Produkt gekauft haben.

Übertragungs-bereich (Hz)	Nominale Impedanz (Ohm)	Minimale Impedanz (Ohm)	Nennbelast-barkeit (W)	Spitzenbelast barkeit (W)	Abmessungen (H×B×T) (cm)	Gewicht (kg)	Inklusive Wandmontage-vorrichtung	Ausführungen
140-22 000	8	3,4	100	700	111×24×24	10	-	■ Hochglanz schwarz■ Hochglanz weiss
140-22 000	8	3,4	100	700	44×16×11,2	4,5	ja
35-200	Aktiv	Aktiv	250	750	33×33×36	11,5	-

Für hohe Zuverlösigkeit und optimale Qualität entwickelt Cabasse seine Geräte permanenter und behält sich deshalb das Recht vor, an den auf technischen Unterlagen oder Werbematerial gezeigten Modellen Änderungen vorzunehmen.
