BEDIENUNGSANLEITUNG ZEF 13TR CABASSE

BETRIEBSANLEITUNG FÜR LAUTSPRECHERBOXEN

Wenn Sie die Lautsprecher horizontal montieren, achten Sie unbedingt darauf, dass die Lautsprecher mit dem Cabasse-Logo auf der rechten Seite montiert werden, so dass die Schrift von unten nach oben zu lesen ist. So vermeiden Sie das Eindringen von Wasser durch Tropfen oder Spritzer.

MONTAGE MURAL AVEC LA FIXATION A ROTULE EN OPTION WALL MOUNT WITH OPTIONAL BALL BRACKET WAND BEFESTIGUNG MIT KUGEL-ZUBEHÖR

3

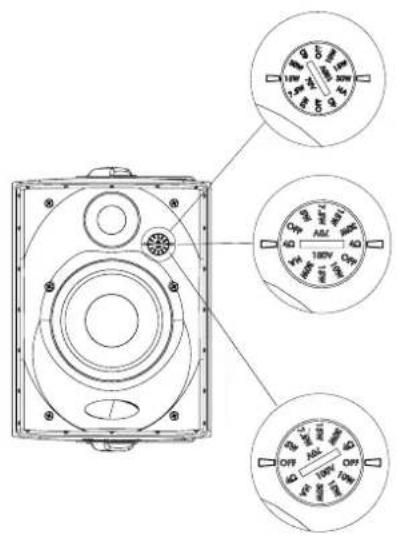

1) Hochimpedanzmodus (100 V oder 70 V). Wählen Sie die benötigte Leistung für jeden Lautsprecher: 30W, 15 W oder 10 W für den 100 V-Modus sowie 30 W, 15 W, 7,5 W oder 5 W für den 70 V-Modus.
Achtung! Ab Werk ist das Zef 13 TR auf 30 W/100V bzw. 15 W/70V eingestellt.
2) Normalimpedanz-Modus: Wählen Sie die 4Ω-Position.
3) Off-Position: Wird dann gewählt, wenn die Lautsprecher deaktiviert werden sollen.

1) Hochimpedanzmodus (100 V oder 70 V). Wählen Sie die benötigte Leistung für jeden Lautsprecher: 60W, 30W, 15 W oder 10 W für den 100 V-Modus sowie 30W, 15 W, 7,5 W oder 5 W für den 70 V-Modus.

Achtung! Ab Werk ist das Zef 17 TR auf 30 W/100V bzw. 15 W/70V eingestellt.

2) Normalimpedanz-Modus: Wählen Sie die 4Ω-Position.
3) Off-Position: Wird dann gewählt, wenn die Lautsprecher deaktiviert werden sollen.

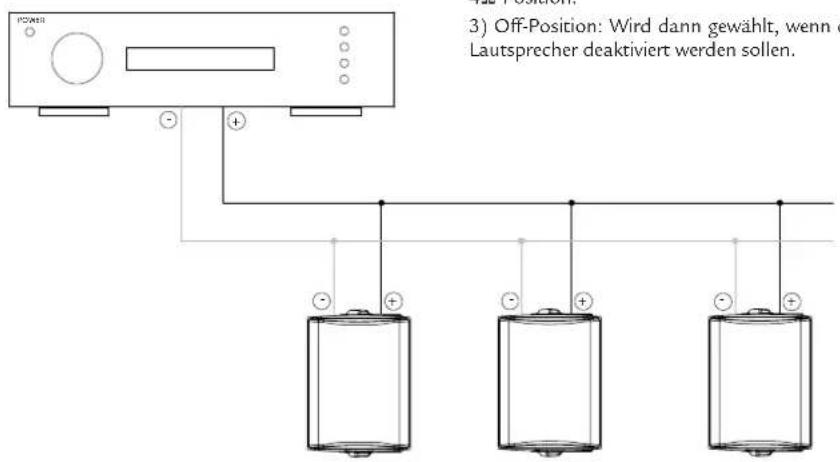

Die Verbindung im 70 V/100 V-Modus wird ausschließlich parallel ausgeführt.

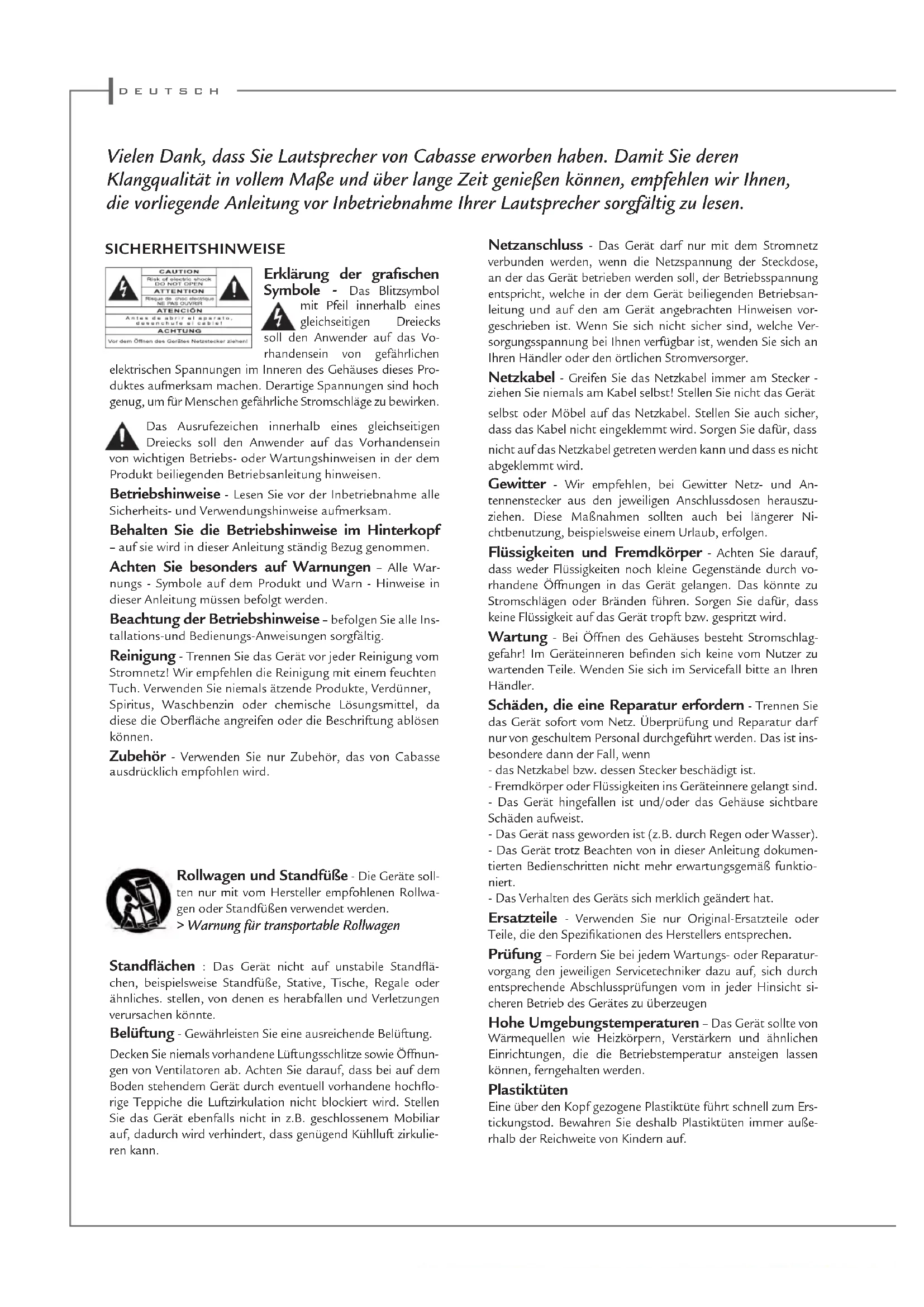

Vielen Dank, dass Sie Lautsprecher von Cabasse erworben haben. Damit Sie deren Klangqualität in vollem Maße und über lange Zeit genießen können, empfehlen wir Ihnen, die vorliegende Anleitung vor Inbetriebnahme Ihrer Lautsprecher sorgfältig zu lesen.

SICHERHEITSHINWEISE

Erklärung der grafischen Symbole - Das Blitzsymbol

mit Pfeil innerhalb eines gleichseitigen Dreiecks soll den Anwender auf das Vorhandensein von gefährlichen elektrischen Spannungen im Inneren des Gehäuses dieses Produktes aufmerksam machen. Derartige Spannungen sind hoch genug, um für Menschen gefährliche Stromschläge zu bewirken.

Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Anwender auf das Vorhandensein von wichtigen Betriebs- oder Wartungshinweisen in der dem Produkt beiliegenden Betriebsanleitung hinweisen.

Betriebshinweise - Lesen Sie vor der Inbetriebnahme alle Sicherheits- und Verwendungshinweise aufmerksam.

Behalten Sie die Betriebshinweise im Hinterkopf – auf sie wird in dieser Anleitung ständig Bezug genommen.

Achten Sie besonders auf Warnungen - Alle Warnungs - Symbole auf dem Produkt und Warn - Hinweise in dieser Anleitung müssen befolgt werden.

Beachtung der Betriebshinweise – befolgen Sie alle Installations- und Bedienungs-Anweisungen sorgfältig.

Reinigung - Trennen Sie das Gerät vor jeder Reinigung vom Stromnetz! Wir empfehlen die Reinigung mit einem feuchten Tuch. Verwenden Sie niemals ätzende Produkte, Verdünner, Spiritus, Waschbenzin oder chemische Lösungsmittel, da diese die Oberfläche angreifen oder die Beschriftung ablösen können.

Zubehör - Verwenden Sie nur Zubehör, das von Cabasse ausdrücklich empfohlen wird.

Rollwagen und Standfüße - Die Geräte sollten nur mit vom Hersteller empfohlenen Rollwagen oder Standfüßen verwendet werden.

Warnung für transportable Rollwagen

Standflächen : Das Gerät nicht auf unstabile Standflächen, beispielsweise Standfüße, Stative, Tische, Regale oder ähnliches. stellen, von denen es herabfallen und Verletzungen verursachen könnte.

Belüftung - Gewährleisten Sie eine ausreichende Belüftung.

Decken Sie niemals vorhandene Lüftungsschlitze sowie Öffnungen von Ventilatoren ab. Achten Sie darauf, dass bei auf dem Boden stehendem Gerät durch eventuell vorhandene hochflorige Teppiche die Luftzirkulation nicht blockiert wird. Stellen Sie das Gerät ebenfalls nicht in z.B. geschlossenem Mobiliar auf, dadurch wird verhindert, dass genügend Kühlluft zirkulieren kann.

Netzanschluss - Das Gerät darf nur mit dem Stromnetz verbunden werden, wenn die Netzspannung der Steckdose, an der das Gerät betrieben werden soll, der Betriebsspannung entspricht, welche in der dem Gerät beiliegenden Betriebsanleitung und auf den am Gerät angebrachten Hinweisen vorgeschrieben ist. Wenn Sie sich nicht sicher sind, welche Versorgungsspannung bei Ihnen verfügbar ist, wenden Sie sich an Ihren Händler oder den örtlichen Stromversorger.

Netzkabel - Greifen Sie das Netzkabel immer am Stecker - ziehen Sie niemals am Kabel selbst! Stellen Sie nicht das Gerät selbst oder Möbel auf das Netzkabel. Stellen Sie auch sicher, dass das Kabel nicht eingeklemmt wird. Sorgen Sie dafür, dass nicht auf das Netzkabel getreten werden kann und dass es nicht abgeklemmt wird.

Gewitter - Wir empfehlen, bei Gewitter Netz- und Antennenstecker aus den jeweiligen Anschlussdosen herauszuziehen. Diese Maßnahmen sollten auch bei längerer Nichtbenutzung, beispielsweise einem Urlaub, erfolgen.

Flüssigkeiten und Fremdkörper - Achten Sie darauf, dass weder Flüssigkeiten noch kleine Gegenstände durch vorhandene Öffnungen in das Gerät gelangen. Das könnte zu Stromschlägen oder Bränden führen. Sorgen Sie dafür, dass keine Flüssigkeit auf das Gerät tropft bzw. gespritzt wird.

Wartung - Bei Öffnen des Gehäuses besteht Stromschlaggefahr! Im Geräteinneren befinden sich keine vom Nutzer zu wartenden Teile. Wenden Sie sich im Servicefall bitte an Ihren Händler.

Schäden, die eine Reparatur erfordern - Trennen Sie das Gerät sofort vom Netz. Überprüfung und Reparatur darf nur von geschultem Personal durchgeführt werden. Das ist insbesondere dann der Fall, wenn

• das Netzkabel bzw. dessen Stecker beschädigt ist.
• Fremdkörper oder Flüssigkeiten ins Geräteinnere gelangt sind.
• Das Gerät hingefallen ist und/oder das Gehäuse sichtbare Schäden aufweist.
• Das Gerät nass geworden ist (z.B. durch Regen oder Wasser).
• Das Gerät trotz Beachten von in dieser Anleitung dokumentierten Bedienschritten nicht mehr erwartungsgemäß funktioniert.
• Das Verhalten des Geräts sich merklich geändert hat.

Ersatzteile - Verwenden Sie nur Original-Ersatzteile oder Teile, die den Spezifikationen des Herstellers entsprechen.

Prüfung – Fordern Sie bei jedem Wartungs- oder Reparaturvorgang den jeweiligen Servicetechniker dazu auf, sich durch entsprechende Abschlussprüfungen vom in jeder Hinsicht sicheren Betrieb des Gerätes zu überzeugen

Hohe Umgebungstemperaturen – Das Gerät sollte von Wärmequellen wie Heizkörpern, Verstärkern und ähnlichen Einrichtungen, die die Betriebstemperatur ansteigen lassen können, ferngehalten werden.

Plastiktüten

Eine über den Kopf gezogene Plastiktüte führt schnell zum Erstickungstod. Bewahren Sie deshalb Plastiktüten immer außerhalb der Reichweite von Kindern auf.

ZEF 13 - ZEF 13 TR - ZEF 17 - ZEF 17 TR

AUSPACKEN DER LAUTSPRECHERBOXEN ①

Öffnen Sie den Karton auf der Seite mit der Aufschrift und biegen Sie dann die oberen Klappen zurück. Nehmen Sie anschließend die Abdeckung aus dem Karton. Entfernen Sie die Schaumhalbschale. Nun können Sie die Lautsprecher und das Zubehör he rausnehmen. Wir empfehlen Ihnen, die Verpackung für eine spätere Verwendung aufzubewahren und sie flach zu lagern.

WANDMONTAGE MIT DEM STANDARD-BEFESTIGUNGSBÜGEL

1) Bereiten Sie alle notwendigen Teile und Werkzeuge vor: Den Befestigungsbügel, die Schrauben, zum Wandmaterial passende Dübel und Bohrer, eine Bohrmaschine, einen Bleistift sowie eine Wasserwaage.

Stellen Sie sicher, dass die Wand das Gewicht des Lautsprechers trägt und dass die gewählte Wandhalterung dem Zweck entspricht.

2) Halten Sie den Befestigungsbügel in der gewünschten Orientierung (horizontal oder vertikal) an die ausgewählte Stelle an der Wand. Kontrollieren und korrigieren Sie mit der Wasserwaage den horizontalen Sitz und zeichnen Sie dann mit dem Bleistift die beiden Schraubenlöcher an. Bohren Sie diese und stecken Sie die Dübel in die Schraubenlöcher.
3) Positionieren Sie die selbstklebenden Dampfergummies auf die Rückseite des Bügels. Schieben Sie das Lautsprecherkabel durch das Mittelloch des Befestigungsbügels und befestigen Sie diesen dann mit den beiden Schrauben.
4) Schieben Sie den Lautsprecher zwischen die beiden Arme des Bügels und drehen Sie die beiden Gewindeschrauben mit den großen Kunststoff-Köpfen beidseitig per Hand ein und ziehen sie die diese leicht an.
5) Verbinden Sie das Lautsprecherkabel mit den Anschlüssen am Lautsprecher. Achten Sie dabei auf die richtige Polung (Siehe Kapitel „Phase“).
6) Schwenken Sie die Lautsprecher auf den vorgesehenen Winkel und ziehen Sie die beiden Gewindeschrauben mit der Hand fest.

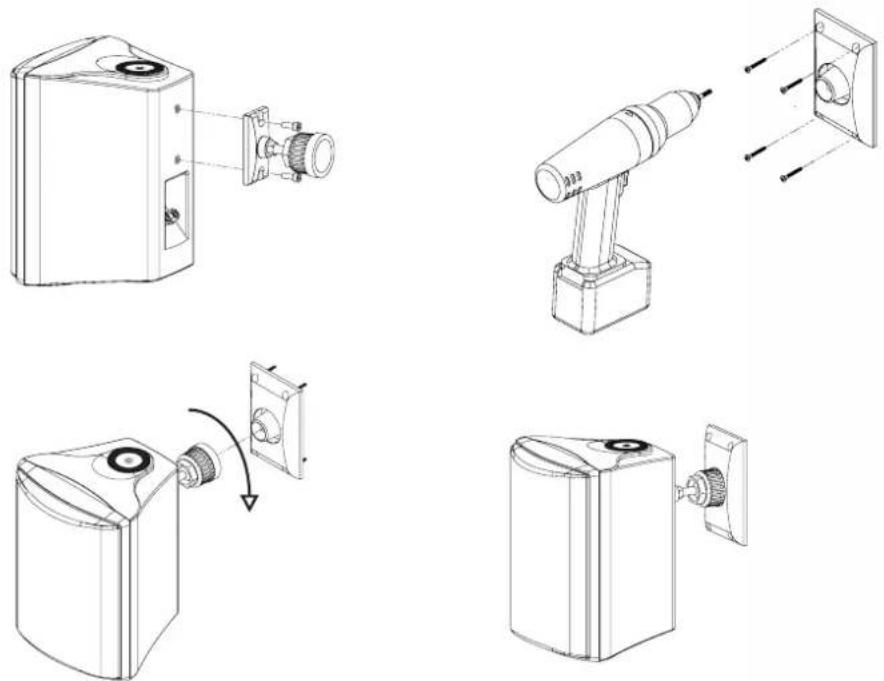

WANDMONTAGE MIT DER OPTIONALEN KUGELKOPF-HALTERUNG

1) Bereiten Sie alle notwendigen Teile und Werkzeuge vor: Die Kugelkopf-Halterung, die Schrauben, an das Wandmaterial angepasste Dübel und Bohrer, eine Bohrmaschine, einen Bleistift sowie eine Wasserwaage.
2) Befestigen Sie den Halterungsteil mit den zwei Montagelöchern an der Rückseite des Lautsprechers. Halten Sie den Befestigungsbügel an die ausgewählte Stelle an der Wand und zeichnen Sie dann mit dem Bleistift die vier Schraubenlöcher an. Bohren Sie diese und stecken Sie die Dübel in die Schraubenlöcher.
3) Fügen Sie beide Halterungsteile zusammen, schwenken Sie den Lautsprecher im Uhrzeigersinn und ziehen Sie die Fixierungsschraube fest.
4) Verbinden Sie das Lautsprecherkabel mit den Anschlüssen am Lautsprecher. Achten Sie dabei auf die richtige Polung (Siehe Kapitel „Phase“).

MONTAGE IM AUSSENBEREICH

ACHTUNG : Direkte Sonneneinstrahlung über längere Zeit und anhaltende schlechte Wetterbedingungen können das gute Aussehen der Lautsprecher beinträchtigen. Wir empfehlen eine Montage im Schatten. Für den Winter sollten die Lautsprecher demontiert und an einem trockenen Ort zwischengelagert werden.

Wenn Sie die Lautsprecher im Außenbereich oder bei fechten Raumbedingungen (z. B. Bad, Swimming Pool) horizontal montieren, achten Sie unbedingt darauf, dass die Lautsprecher so montiert werden wie auf Seite ③ gezeigt, mit dem Cabasse-Logo auf der rechten Seite.

Optimale Aufstellung für Stereo

«d», der Abstand zwischen den beiden Lautsprechern, sollte größer als 1,5 Meter sein. Vom Hörplatz sollten beide Boxen gleich weit entfernt sein wie voneinander: Sie bilden dann mit dem Hörplatz ein gleichseitiges Dreieck.
■ Die Lautsprecher sollten selbstverständlich zur Hörzone hin ausgerichtet werden.
■ Die Lautsprecher sollten vorzugsweise so platziert werden, dass sie in Richtung der größten Abmessung des Raumes abstrahlen.
Grundsätzlich sollte man es vermeiden, die Lautsprecher in Raumecken aufzustellen, da dies die Wiedergabe der Bässe ungebührlich akzentuiert und Raumresonanzen verstärkt anregt.
Das Aufstellen der Lautsprecher in Raumnischen ist ebenfalls nicht zu empfehlen, da auch dann die Wiedergabe-Eigenschaften insbesondere im Bassbereich verändert werden. Falls eine Aufstellung nicht anders möglich ist, sollte man darauf achten, die Box nicht zu tief in der Nische aufzustellen, der sichtbare Teil der Frontbespannung sollte sich außerhalb der Nische befinden.

WEEE KENNZEICHNUNG

Entsorgung von Elektro - und Elektronik - Altgeräten (Anwendbar in der Europaischen Union)

Dieses auf dem Produkt angebrachte Symbol, eine durchgestrichene Mülltonne auf Rädern, bedeutet, dass dieses Produkt nicht als Haushaltsmüll entsorgt werden darf. Es muss stattdessen einer Sammelstelle übergeben werden,

die auf die Entsorgung von Elektro- und Elektronik-Altgeräten eingerichtet ist. Indem Sie dafür sorgen, dass dieses Produkt auf geeignete Weise entsorgt wird, helfen Sie, die potentiellen negativen Folgen für Umwelt und Gesundheit, die Folge einer unsachgemäßen Entsorgung wären, zu vermeiden. Die Wiederverwendung der im Gerät vorhandenen Materialien hilft, natürliche Ressourcen zu bewahren. Genauere Informationen über die Entsorgung dieses Produktes halten Ihre Gemeindeverwaltung, Ihr zuständiges Müllverwertungsunternehmen oder das Geschäft, in dem Sie das Produkt gekauft haben, für Sie bereit.

ANSCHLUSS - Querschnitt des Kabels

Um die Qualität von Ihren Lautsprecherboxen voll auszuschöpfen und Leistungsverluste zu vermeiden, sollten Sie den elektrischen Widerstand der Anschlusskabel zwischen Box und Verstärker so gering wie möglich halten. Um Ihnen bei der Wahl des Kabelquerschnitts zu helfen, haben wir die folgenden Tabellen für sie zusammengestellt:

Kable Länge/ Kabelquerschnitt für 4 Ohm Versionen

(Ein Zef pro Endverstärker Ausgang)

Max Verstärker/Zef Abstand	Kabelquerschnitt
4,5 m	1,5 mm^2
6 m	2 mm^2
7,5 m	2,5 mm^2
9 m	3 mm^2
12 m	4 mm^2

Maximaler LS Kabellänge für 100V Leitung

Länge (m) Leistung (W)
	30	60	120	240
20	0,75mm^2	0,75mm^2	0,75mm^2	0,75mm^2
50	0,75mm^2	0,75mm^2	0,75mm^2	0,75mm^2
100	0,75mm^2	0,75mm^2	0,75mm^2	1mm^2
200	0,75mm^2	0,75mm^2	1mm^2	1,5mm^2
400	0,75mm^2	1mm^2	1,5mm^2	2mm^2
600	1mm^2		1,5mm^2	2mm^2
800	1mm^2	1,5mm^2	2mm^2
1000	1,5mm^2	2mm^2	2,5mm^2	4mm^2

Maximaler LS Kabellänge für 70V Leitung

Länge (m) Leistung (W)
	30	60	120	240
20	0,75mm^2	0,75mm^2	0,75mm^2	0,75mm^2
50	0,75mm^2	0,75mm^2	0,75mm^2	1mm^2
100	0,75mm^2	0,75mm^2	1mm^2	1,5mm^2
200	0,75mm^2	1mm^2	1,5mm^2	2mm^2
400	1mm^2	1,5mm^2	2mm^2
600	1,5mm^2	2mm^2	2,5mm^2	3mm^2
800	1,5mm^2	2mm^2	3mm^2	4mm^2
1000	2mm^2	2,5mm^2	4mm^2	6mm^2

Phase

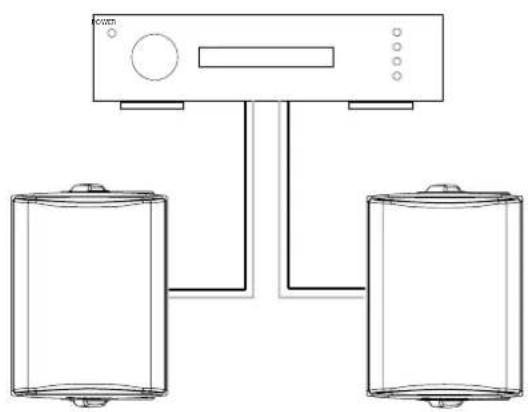

Beim Anschluss der Lautsprecher an einen Verstärker sollte man auf die richtige Polung achten. Beide Lautsprecher müssen gleich gepolt an den Verstärker angeschlossen werden, da sonst die räumliche Wiedergabe stark leidet und die Basswiedergabe abgeschwächt wird. Es gibt bei Lautsprechern und Verstärkern zwei gängige Arten, die Polkennzeichnung vorzunehmen:

Entweder ist eine der beiden Klemmen rot und die andere schwarz oder - analog dazu - eine Klemme mit „+“ und eine Klemme mit „-“ gekennzeichnet. In aller Regel ist bei einem Lautsprecherkabel eine Ader mit einer Kennzeichnung versehen. Diese gehört dann an die rote oder die mit „+“ gekennzeichnete Klemme. Die andere Ader wird an die schwarze oder die mit „-“ gekennzeichnete Klemme angeschlossen.

Wenn Sie unsere Ratschläge für Anschluss und Aufstellung beachten, werden Ihre Lautsprecher Sie jederzeit mit perfektem Klang erfreuen.

ZEF 13 - ZEF 13 TR

	ZEF 13 ZEF 17
Bauart	Wand Wand
Wege	2	2
Chassis	1 x DOM25 Hochtöner1 x 13T15AW Bass	1 x DOM25 Hochtöner1 x 17T15AW Bass
Wirkungsgrad 1W/1m	86 dB 89 dB
Überganzbereich (Hz)	3700 Hz 4000 Hz
Übertragungsbereich	70-22000 Hz 67 - 22000 Hz
Nenn-Impedanz	4 ohms 4 ohms
Impedanz-Minimum	4 ohms 3,7 ohms
Nennbelastung	60 W 90 W
Spitzenbelastung	420 W 6300 W
Gehäuse Aussführungen	weiss, schwarz weiss, schwarz
ZEF 13 TR - ZEF 17 TRAnschlussfeld (Schalter unter der Frontgrille)	70 V: 30 W / 15 W / 7,5 W /5 W / OFF100 V: 30 W / 15 W /10 W / OFF	70 V: 30 W / 15 W / 7,5 W /5 W / OFF100 V: 60 W/ 30 W / 15 W /10 W / OFF
Abmessungen HxBxT	258 x 195 x 194 mm 299 x 227 x 234 mm
Gewicht	Zef 13: 3,2 kg / Zef 13TR: 3,9 kg Zef 17: 4,5 kg / Zef 17 TR: 5,1 kg

Cabasse entwickelt seine Geräte permanent weiter, um die bekannt große Zuverlässigkeit und hohe Klangqualität weiter zu verbessern. Deshalb behält sich Cabasse das Recht vor, an allen in den technischen. Unterlagen, Prospekten oder Bedienungsanleitungen gezeigten Geräten ohne vorherige Benachrichtigung Änderungen vorzunehmen.
